Система воздушного отопления для частного дома

Разновидности труб

*При формировании системы используются несколько видов трубопроводов:

• Прямоугольный профиль считается наиболее распространенным, отлично совместим с подвесными потолками.
• Самыми дешевыми считаются круглые трубы. Они очень просты в соединении, отсутствует нужда в использовании специальных креплений. К сожалению, рабочая площадь такого профиля на 12 процентов ниже, нежели у квадратной трубы аналогичного живого сечения.
• Используются также и гибкие трубопроводы, основу которых составляет синтетический материал. Они делятся на неизолированные и изолированные, заключенные в специальную застывшую пену, снижающую зависимость внутренней среды от внешних условий.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

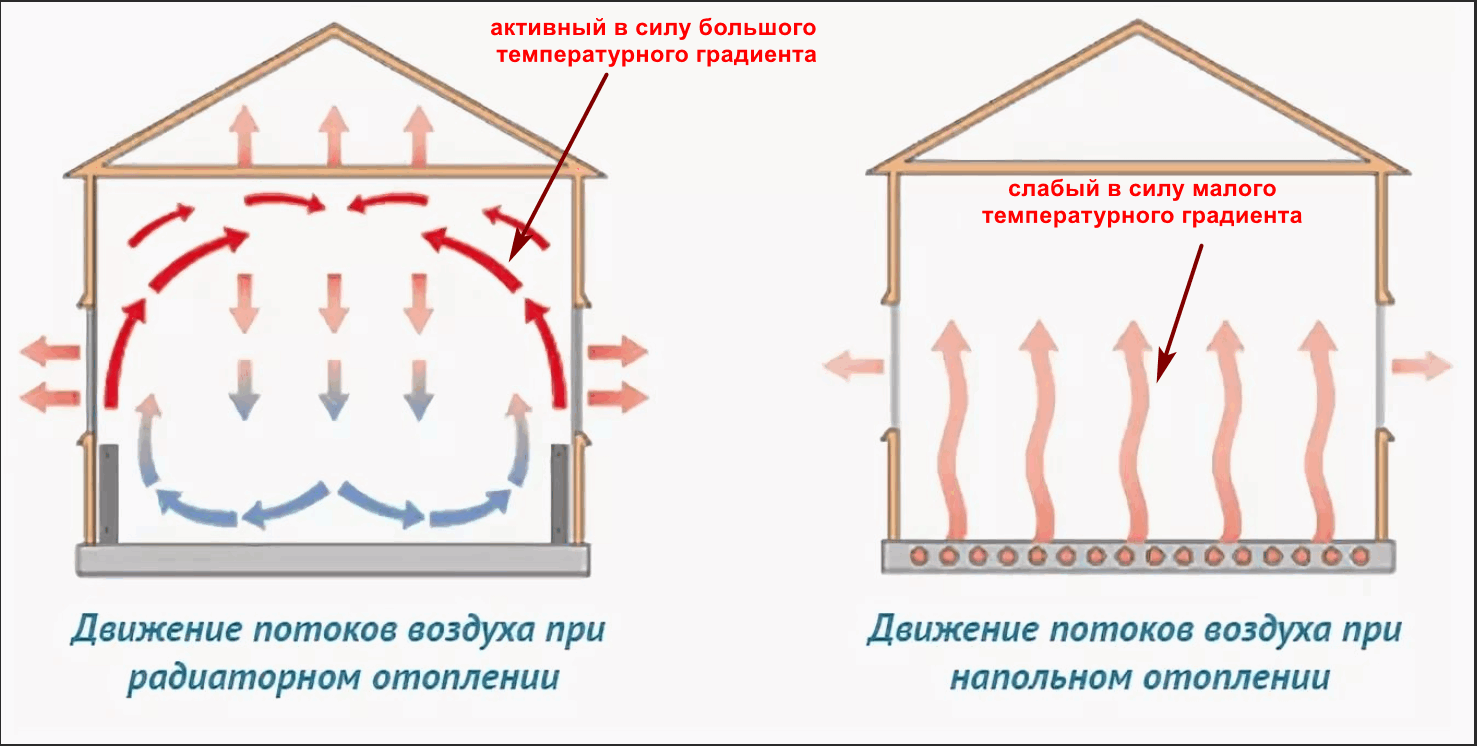

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

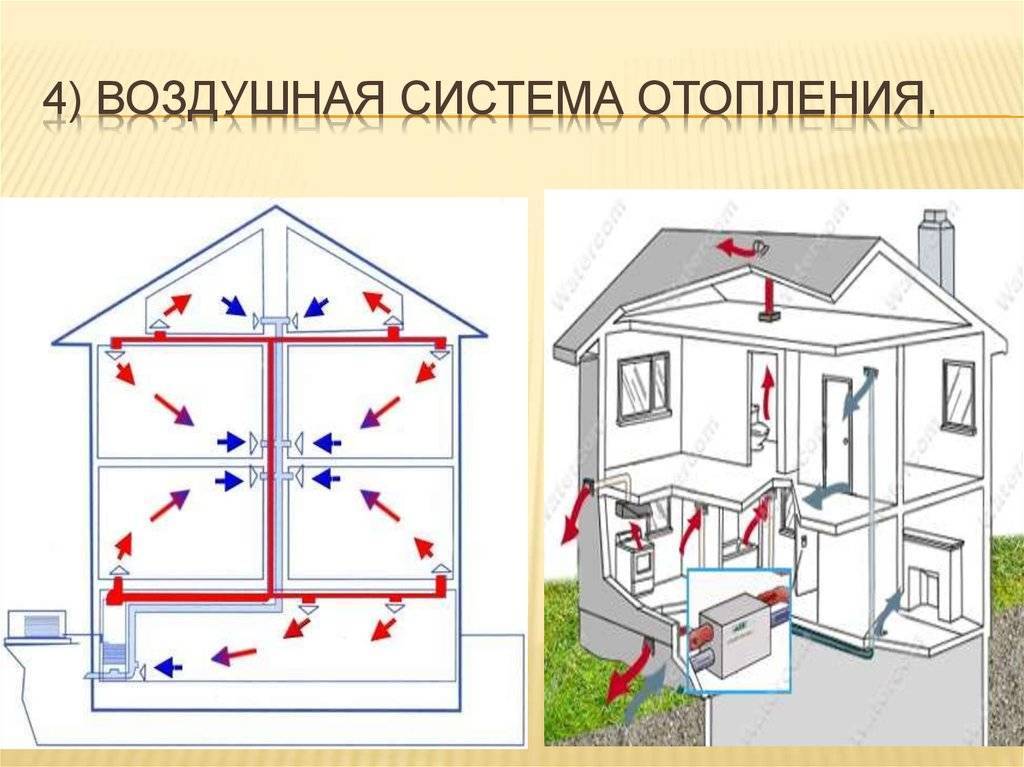

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

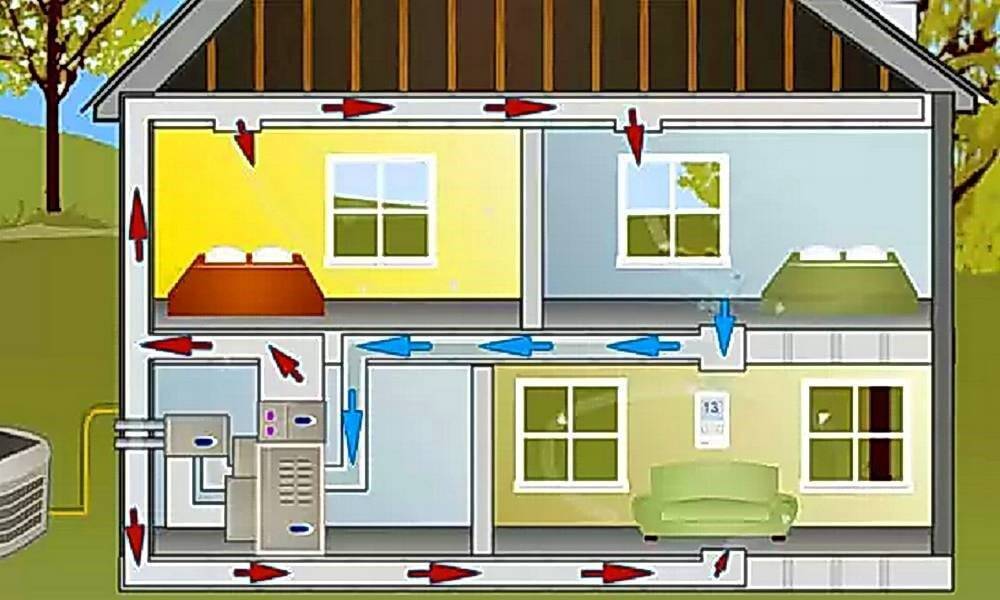

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

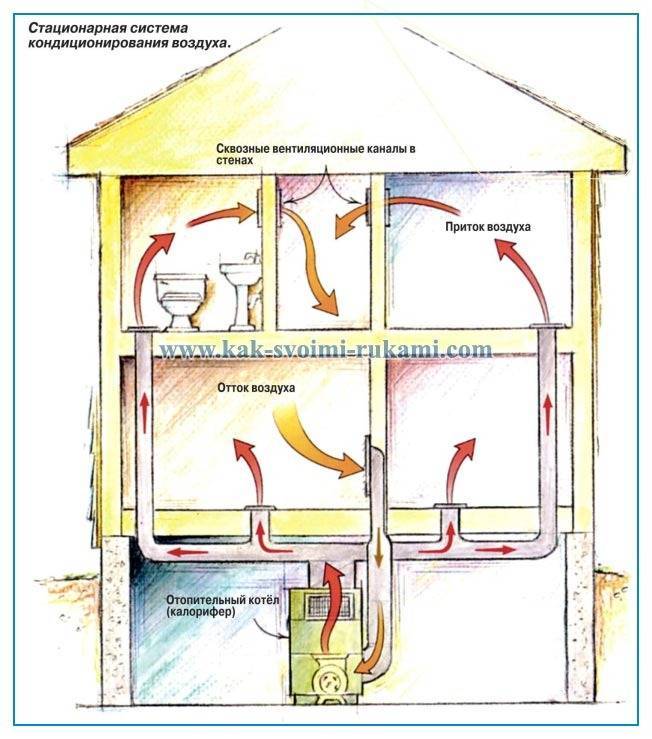

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

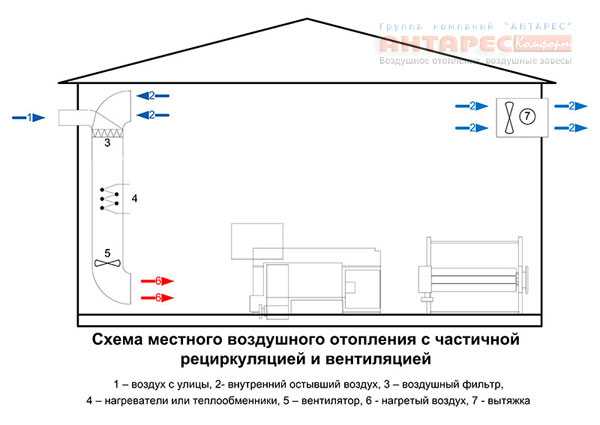

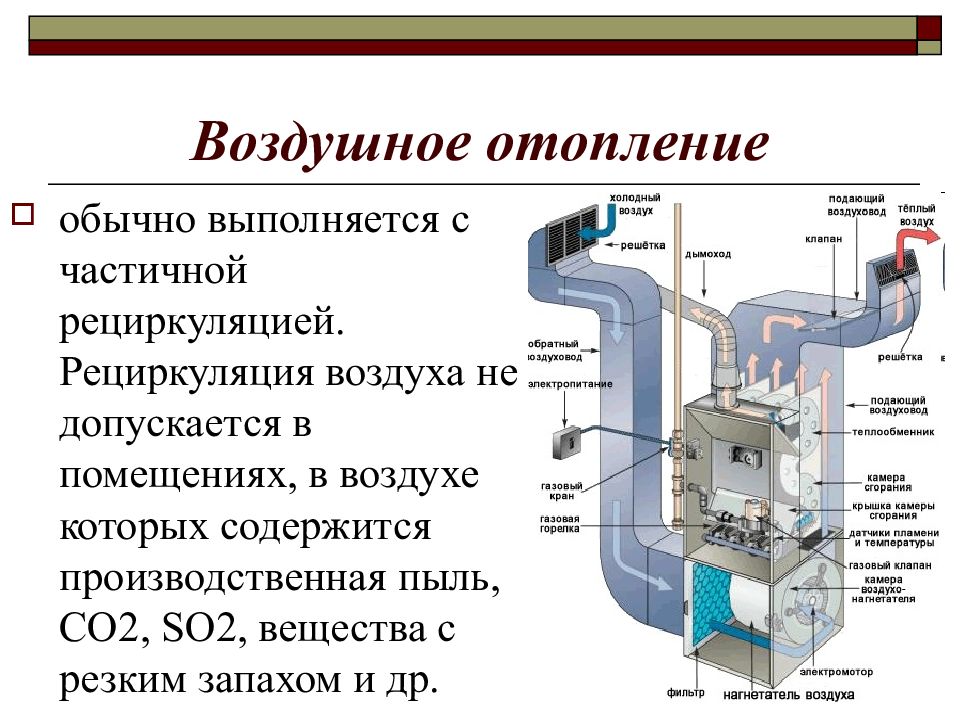

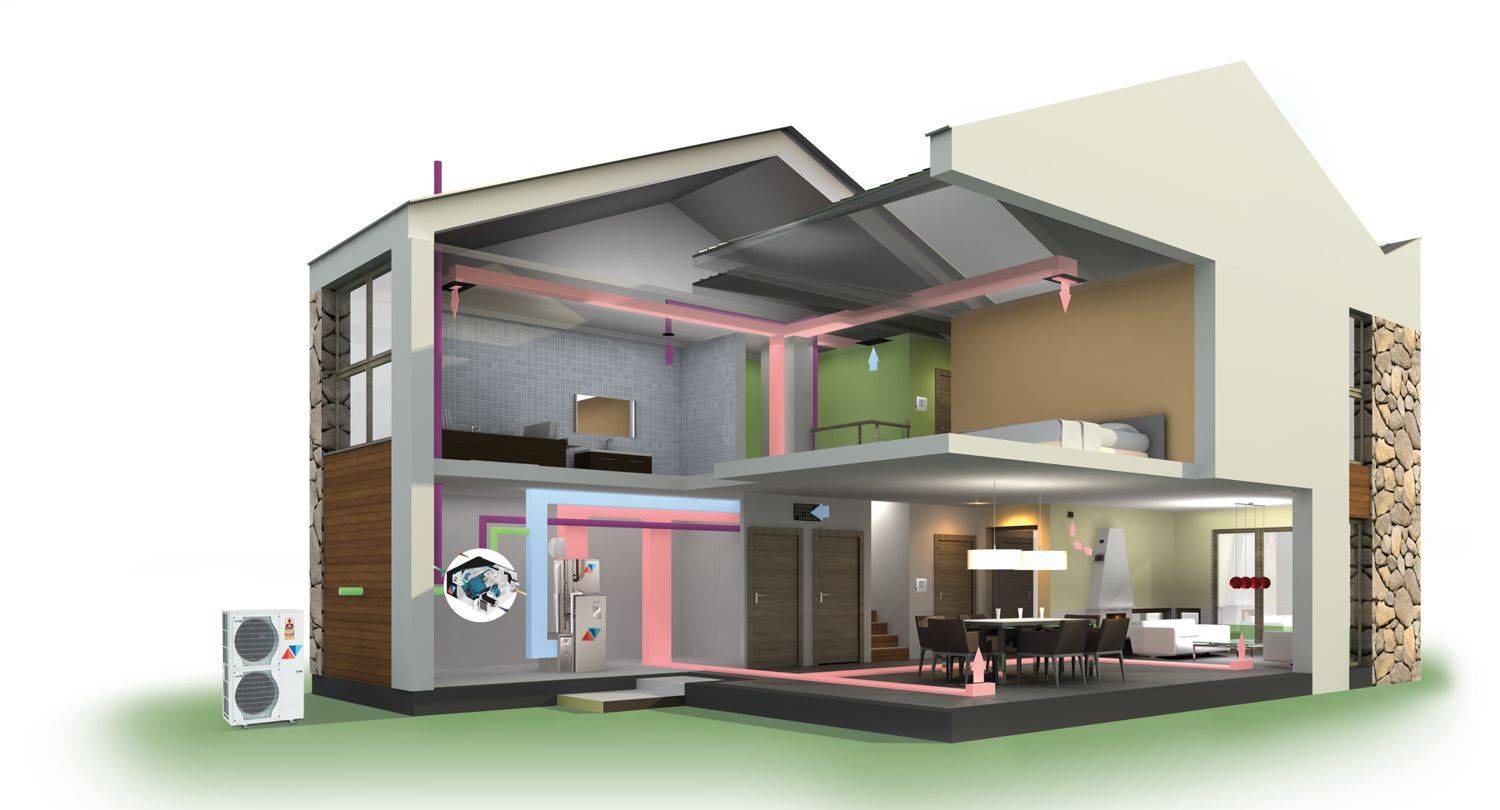

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

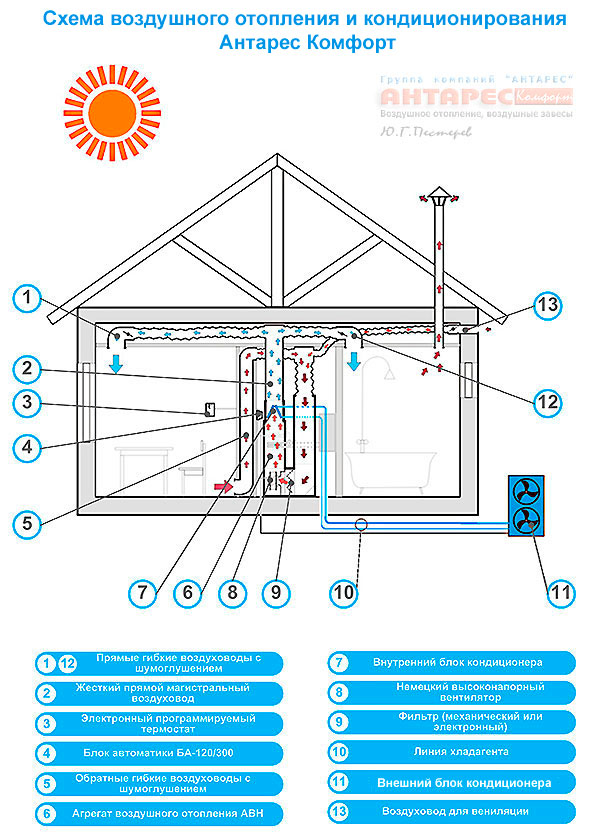

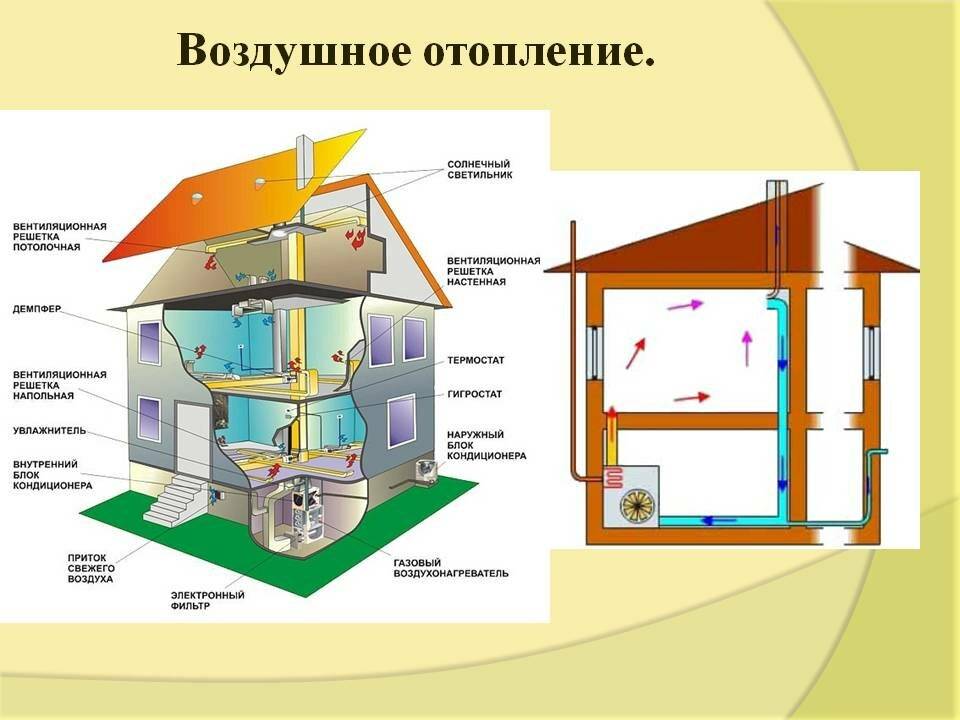

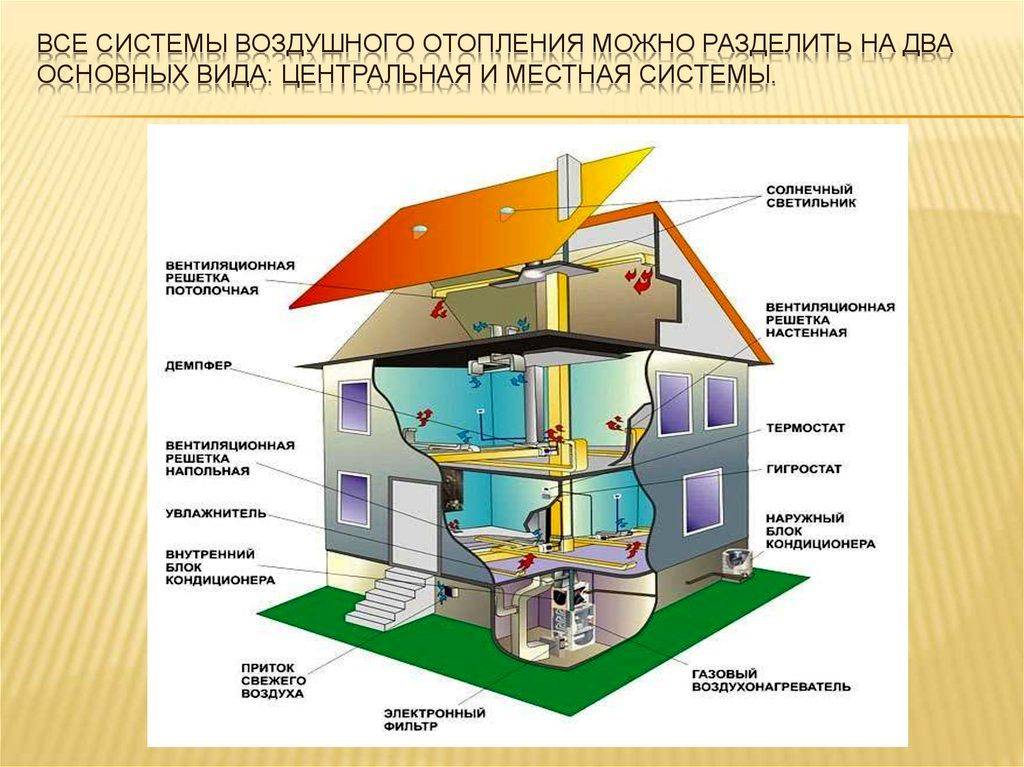

Устройство воздушной системы отопления

В ее составе могут быть различные элементы, в зависимости от конкретного проекта. Основными (базовыми) являются:

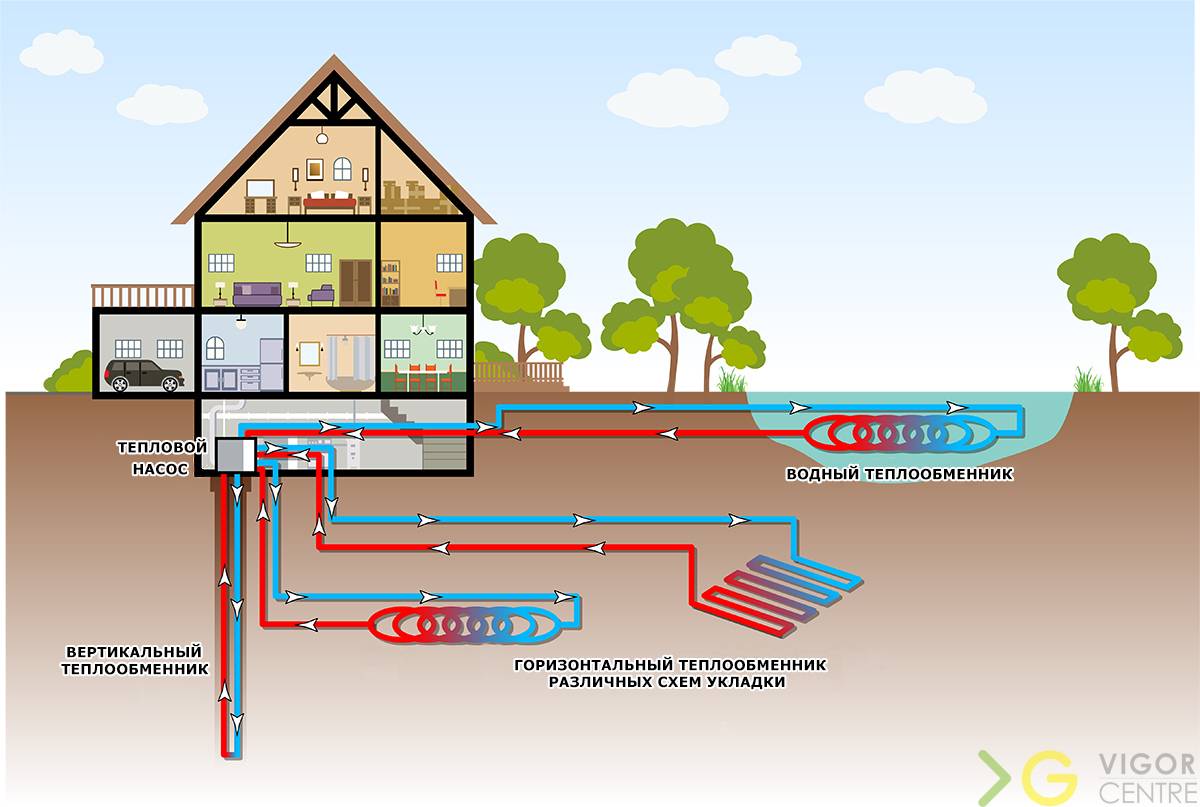

Теплогенератор. Нагревателем воздуха может служить котел, калорифер водяной, камин, тепловая пушка. Есть и другие варианты, например, солнечные батареи;

Воздуховоды. Собственно, это каналы, по которым циркулируют потоки воздуха. В продаже есть разные исполнения таких изделий. Отличия в материале, сечении (круг, прямоугольник, квадрат), типоразмерах. Сочленение отдельных секций простое, поэтому монтаж своими силами никакой сложности не представляет; Теплообменник (экономайзер, рекуператор). Устанавливается не всегда, но для больших систем, как правило, монтируется; Дополнительное оборудование (клапана, вентиляторы, распределительные головки, решетки и ряд других элементов системы).

Варианты воздушного отопления

Она характеризуется некоторой инерционностью (обусловленной архитектурными особенностями здания), зато контур является энергонезависимым (отпадает необходимость в использовании вентиляторов и других электрических приборов), а ее монтаж обходится дешевле. По сути, это усовершенствованное отопление печное частного дома.

Преимущество системы отопления с принудительной циркуляцией в том, что воздух может забираться извне (открытый цикл).

Следовательно, появляется возможность его регулярного освежения. Причем при любой температуре «за бортом», в то время как качественное проветривание комнат в зимний период способом открывания окон и дверей в некоторых случаях нежелательно. Например, если в доме маленькие дети, «капризные» растения и тому подобное.  Минус понятен – более высокая стоимость установки и необходимость постоянного эн/обеспечения.

3

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

теплового генератора;воздуховодов;вентилятора;решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Теплогенераторы для воздушного отопления

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

Виды воздушного отопления

По типу теплогенератора существует:

• газовое;
• на твёрдом топливе;
• работающее на электричестве воздушное отопление.

Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.

Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.

А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.

К тому же это более затратно в эксплуатации, чем система на газе.

По варианту циркуляции воздуха выделяют:

Прямоточное

Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.

Особенности

В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.

Принципы работы

Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.

Как сделать

Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.

При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.

Рециркуляционные системы

Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.

Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.

Принцип работы

Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:

1. естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
2. принудительной циркуляции с использованием приточно-вытяжной вентиляции.

Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.

Как сделать

Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.

Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.

С частичной рециркуляцией

Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.

Особенности

В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.

Принцип работы

Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.

Как сделать

Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.

Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования

Как прогреть дом воздухом?

О том, как прогреть дом воздухом, можно говорить долго. Суть всех воздушных систем заключается в едином. Имеется какой-то мощный нагревательный прибор, который прогревает и одновременно нагнетает мощным вентилятором воздух в помещения по каналам. В результате данная система будет выполнять следующие функции:

• отопление;
• вентиляция;
• кондиционирование в летний период.

Кондиционирование осуществляется прохладным воздухом, который остужается через котел, и проходящий по остывшим каналам. Не потребуется дополнительно монтировать какое-то оборудование, потому что она все решает. При этом котел может работать на минимуме, потому что воздух перегреть все равно не удастся, и в этом нет необходимости.

Преимущества и недостатки

Как и любая отопительная система, воздушная имеет и свои плюсы, и свои минусы.

Преимущества

• Нет локализации зон подогрева вокруг печей или радиаторов.
• Полное отсутствие перепадов температур по зонам. В доме, где установлено воздушное отопление, вы не обнаружите ни запотевших стекол, ни мокрых отсыревших стен, ни вспученных обоев.
• Оптимальное помещение для данного типа – это большие по объему залы, холлы и даже производственные цеха.
• Простота системы циркуляции теплоносителя.
• Высокая безопасность. Для сравнения можно привести систему водяного отопления, где мельчайшая дырочка в трубе или в котле, в радиаторе или в запорной арматуре, или на стыке двух любых элементов, может привести к большим неприятностям. Горячая вода под большим напором – это причина получения ожогов, затопления комнат, вывода из строя мебели и других предметов обихода. С воздушным отоплением этого никогда не получится. Максимум, что может произойти, это утечка теплого воздуха.
• И еще один момент, связанный с эксплуатацией. В системе воздушного обогрева дома нет теплоносителя как такового. Поэтому отсутствуют некоторые строгие требования к его качеству.
• Эту систему легко включить и легко выключить. Температура в комнатах набирается быстро.
• И если сравнивать ее с водяной системой по стоимости, то она на порядок дешевле.

Разновидность теплогенератора

Недостатки

Во-первых, это энергозависимая система, которая будет работать только при наличии электрического тока. Если в вашем регионе отключения происходят частенько, то этот вид отопительной системы лучше не использовать в качестве основного.

Во-вторых, стоимость установку будет увеличиваться в зависимости от сложности ее комплектации. Чем больше требований вы ей предъявляете, тем больше денег за нее вы должны будете выложить.

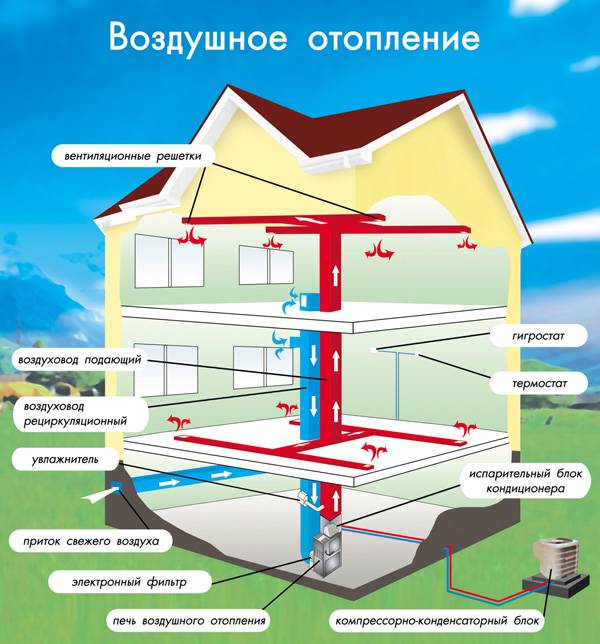

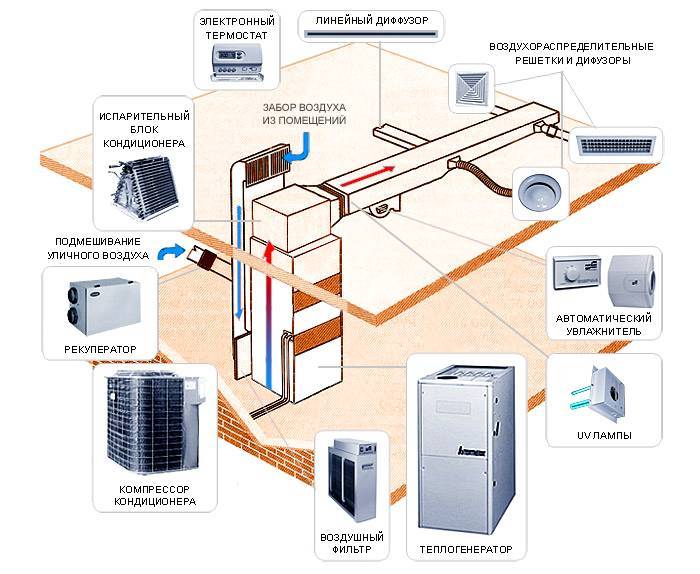

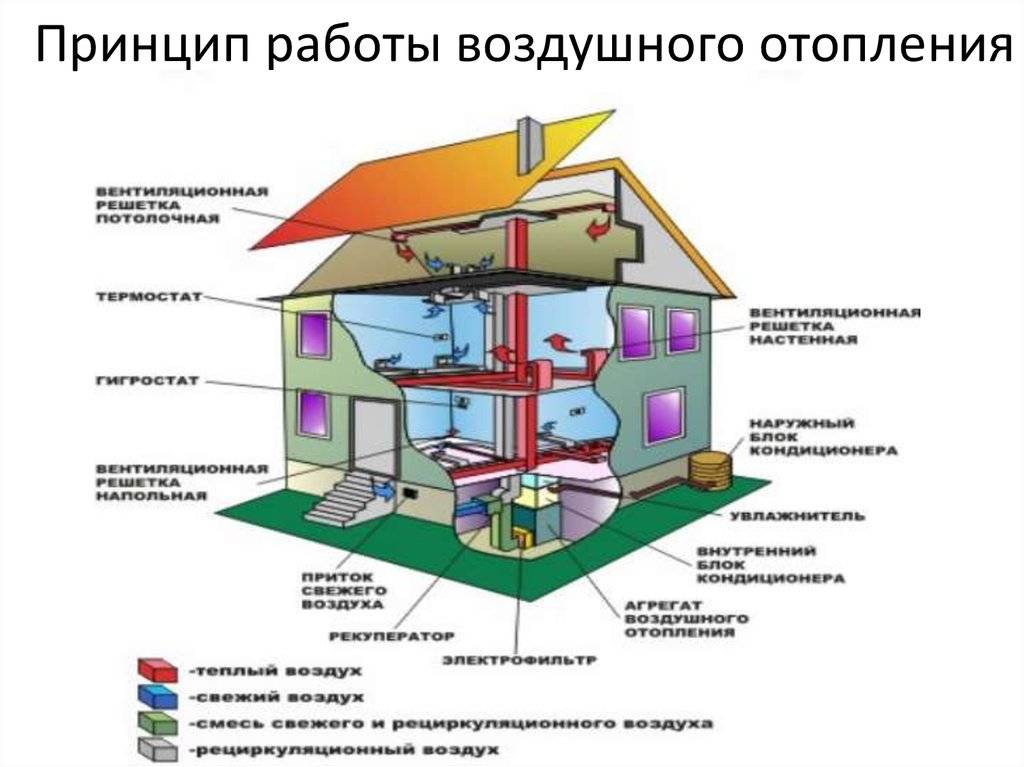

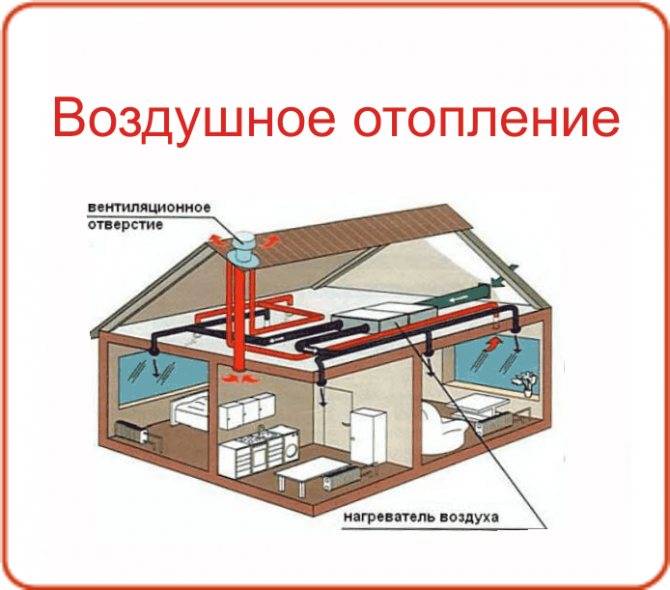

Устройство воздушного отопления

В состав системы воздушного отопления входят следующие основные элементы:

1. Теплогенератор;
2. Сеть воздуховодов;
3. Вентилятор;
4. Решетки, диффузоры, воздухораспределители;
5. Устройства регулирования;
6. Воздушный фильтр.

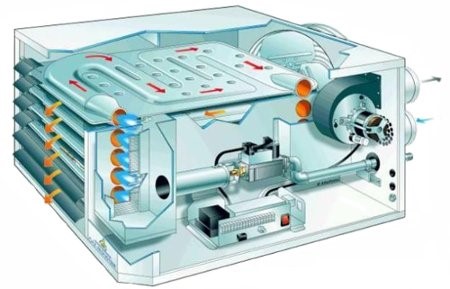

В воздушном отоплении применяются воздухонагреватели прямого и косвенного нагрева. Воздухонагреватели прямого действия – теплогенераторы.

В их конструкцию входит камера сгорания закрытого типа с воздушным теплообменником. Воздух нагнетается вентилятором, проходит через теплообменник (чугунный или стальной), нагревается до температуры 20 – 60С (в зависимости от типа системы) и поступает в сеть распределения.

Теплогенераторы выпускаются в настенном и напольном вариантах размещения, некоторые модели могут размещаться вне помещений.

Устройства мощностью до 400 кВт производятся в моноблочном исполнении, от 400 до 1000 кВт – в секционном (секции отопления и вентиляции).

Теплогенераторы работают на следующих видах топлива:

• Природный газ;
• Жидкое топливо – керосин, дизтопливо, сжиженный газ, отработанное масло;
• Твердые типы топлива – уголь, древесина и так далее.

Тепловую мощность теплогенератора можно определить укрупненным методом по формуле:

Q = V_п х ∆t х M / 860

где V_п – внутренний объем помещения;

∆t – разница между низшей наружной температурой для конкретного региона (справочные данные) и требуемой температурой воздуха в помещении;

M – показатель качества тепловой изоляции строения;

M = 3 – 4 (очень слабая изоляция); 2 – 2,9 (слабая изоляция); 1 – 2 (средняя изоляция); 0,5 – 0,9 (высококачественная изоляция)

860 – коэффициент перевода тепловой мощности из ккал в кВт.

Формула дает тепловую мощность для прямоточной системы. В соответствии с выбранным типом воздушного отопления (прямоточным, рециркуляционным, комбинированным) в тепловую мощность вносятся поправки. Для этого требуется точный расчет, провести который может только опытный специалист.

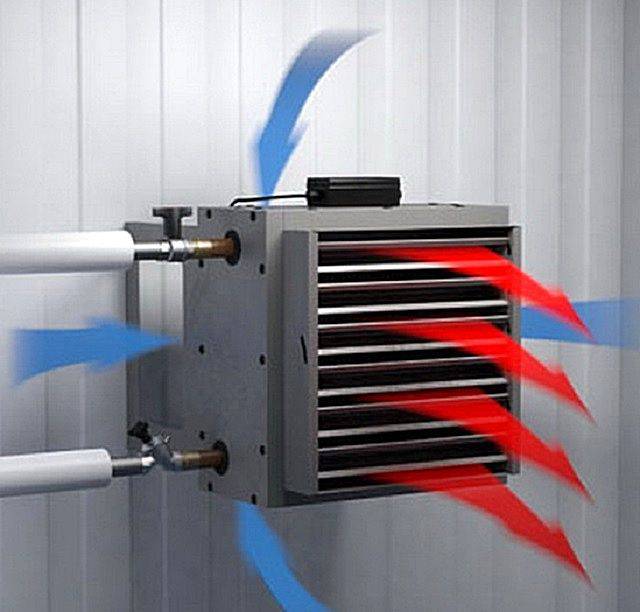

Воздухонагреватели косвенного нагрева – калориферы.

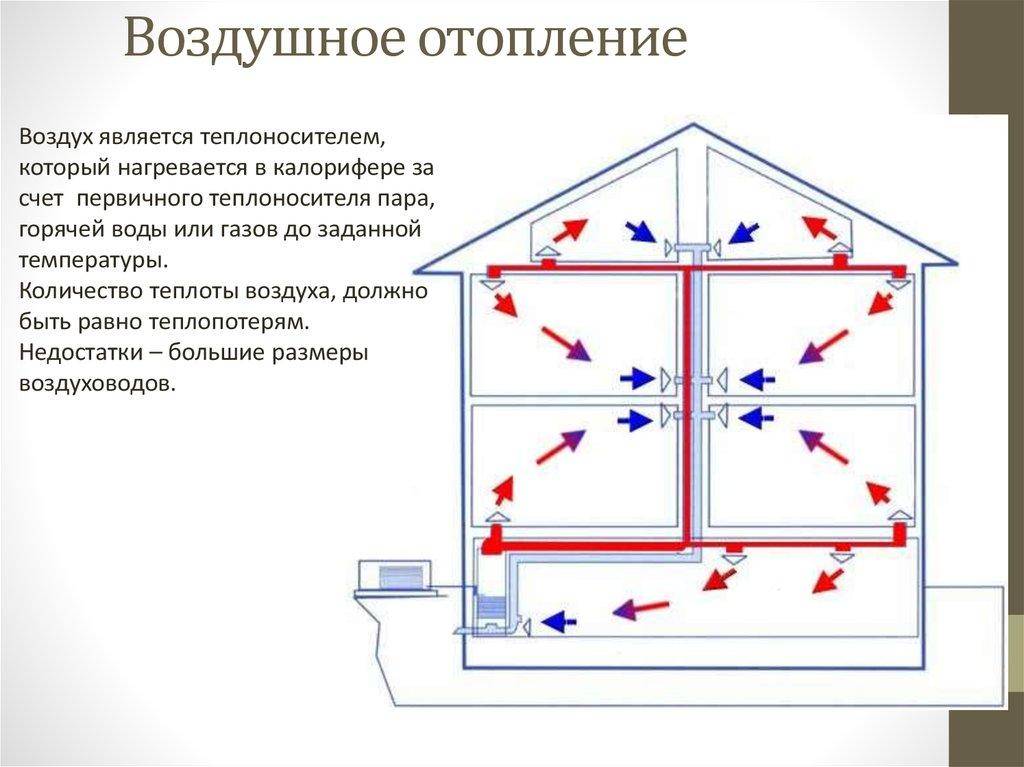

Калориферы получают тепло от горячей воды систем водяного отопления, пара, электрических ТЭНов и отдают его нагреваемому воздуху. По КПД системы воздушного отопления с калориферами уступают комплексам с собственными теплогенераторами.

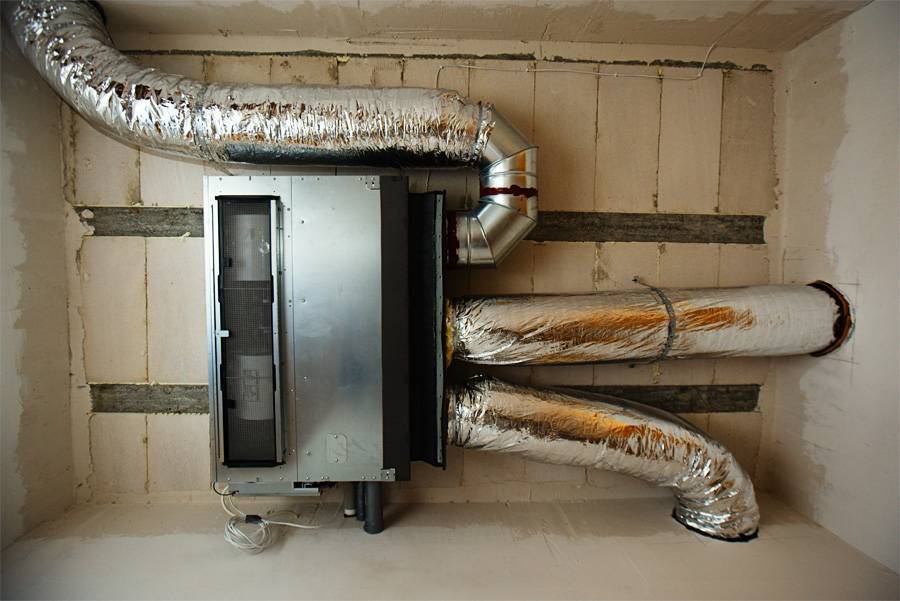

Сети воздуховодов обычно монтируются из оцинкованной стали различного профиля – прямоугольного и круглого. В большинстве случаев воздуховоды утепляют для предотвращения образования конденсата и снижения скорости коррозии материала.

Важным моментом при разработке проекта сети является расчет сечения воздуховодов. Для проведения качественного аэродинамического расчета необходимо привлечь специалистов. Самостоятельный подбор размеров воздуховодов может негативно сказаться на эффективности последующей работы отопления.

Решетки, диффузоры, воздухораспределители предназначены для подачи, забора, распределения и придания необходимого направления теплому воздуху сети.

Устройства регулирования – заслонки, клапана – выполняют регулирование величины потоков по различным веткам системы.

Воздушный фильтр устанавливается на входе в напорный вентилятор, производит первичную очистку воздуха от пыли, небольших частиц и так далее.

Кроме основных элементов системы воздушного отопления могут оснащаться дополнительными блоками – кондиционирования, увлажнения воздуха, тонкой очистки, ионизации и другими.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

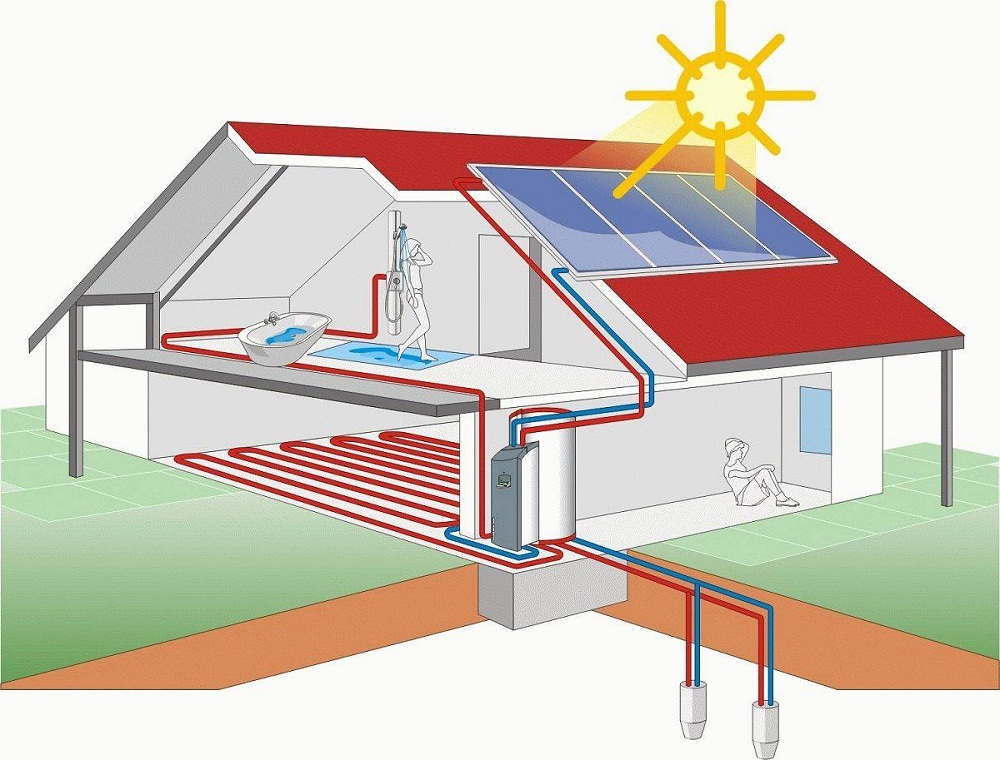

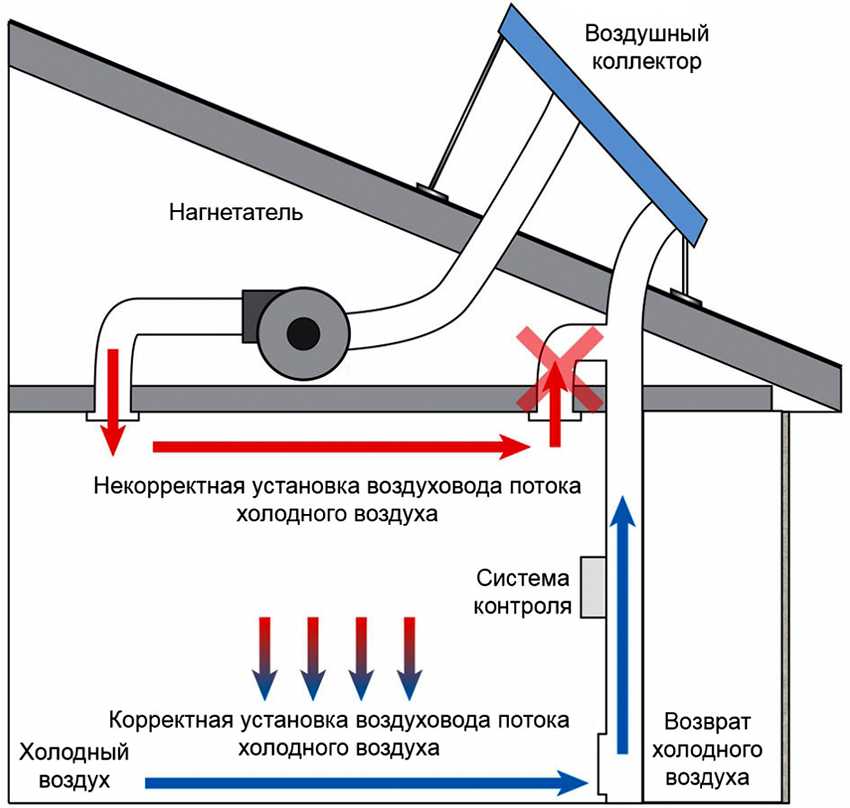

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

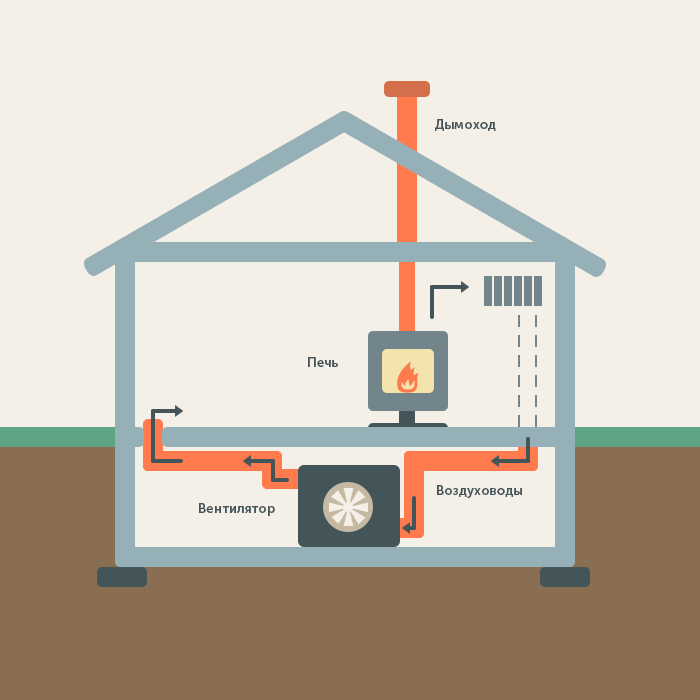

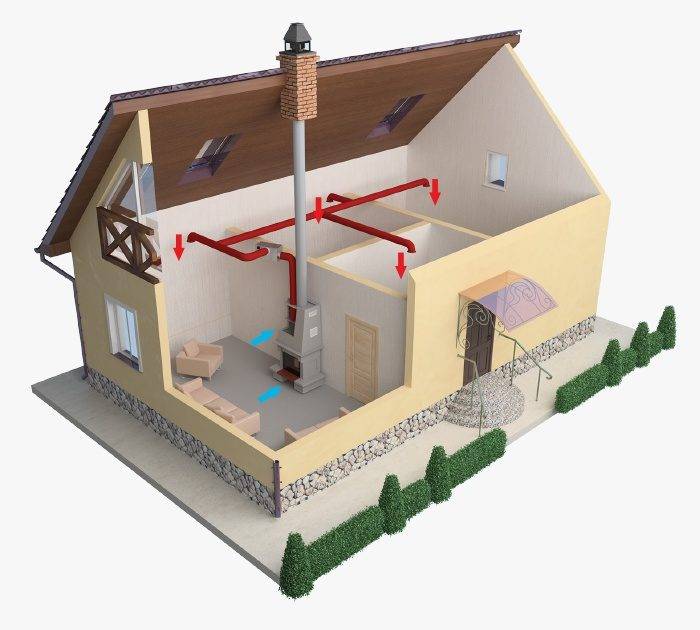

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.
