Пластиковые фасонные элементы
Вентиляционные системы от вытяжных шкафов до колодцев имеют различную геометрию и топологию, что обусловлено индивидуальным подходом к планированию кухни. По этой причине практически для каждой формы пластикового воздуховода существуют специальные компоненты.
Каналы представляют собой прямые, прямоугольные или круглые элементы воздуховодов. Их типичная длина составляет 0,35, 0,5, 1, 1,5 и 2 метра.
Если необходим прямой элемент длиной более двух метров, его собирают из нескольких элементов стандартной длины с помощью специальных соединителей пластиковых каналов.
Таким образом, длина отрезка не увеличивается за счет размера соединителя.
Другим необходимым элементом является изгиб, с помощью которого проводник сгибается под углом 90 или 45 градусов. Для прямоугольных проводников различают элементы для горизонтальных и вертикальных изгибов.
Для изгибов под углами, которые не кратны 45 градусам, используется так называемый диагональный изгиб. В зависимости от требуемого угла, одна сторона соединителя отрезается.

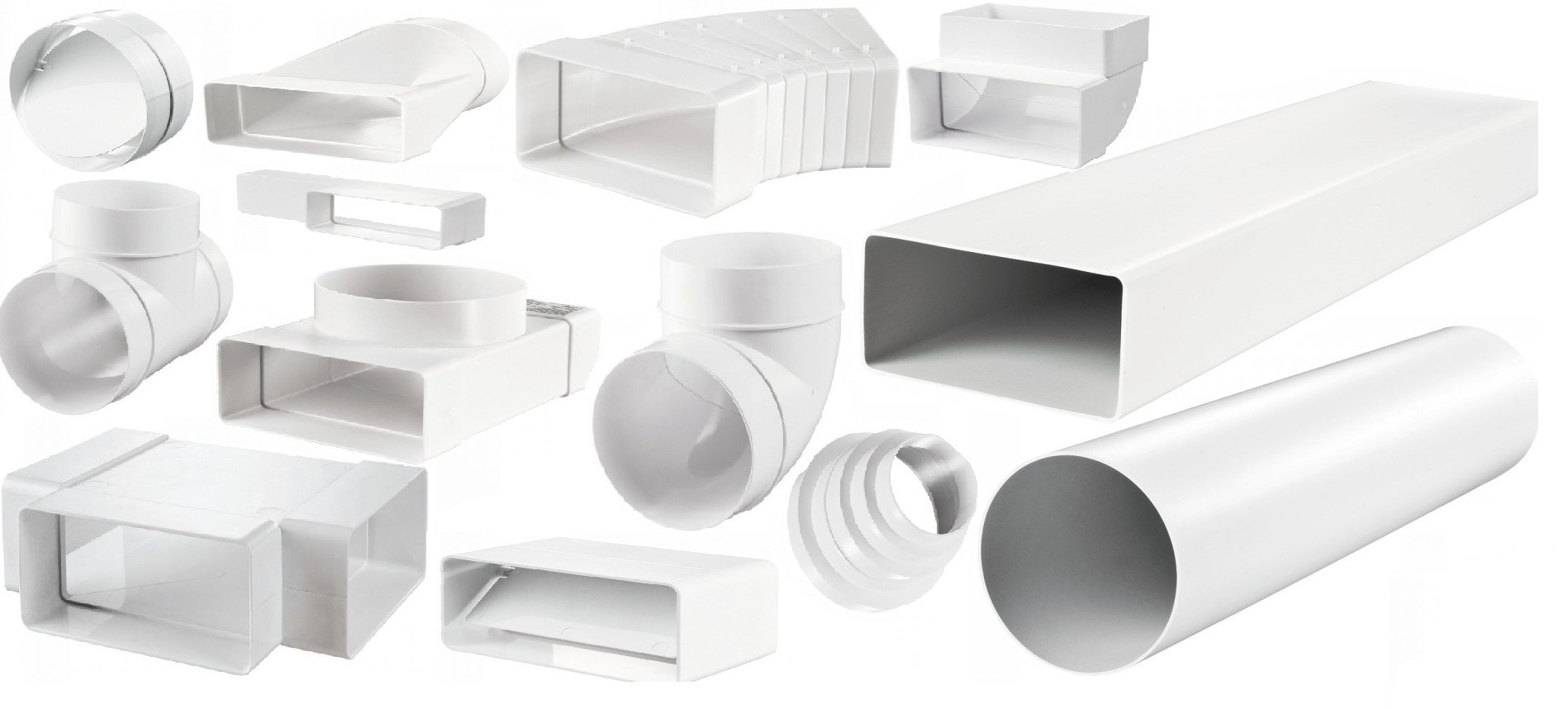

Компоненты: 1 — прямоугольный проводник; 2 — круглый проводник; 3 — круглый соединительный проводник; 4 — вертикальный изгиб; 5 — горизонтальный изгиб; 6 — многоугольный изгиб.
Для изменения формы воздуховода с круглой на прямоугольную (или наоборот) используются специальные переходники.
Их использование обычно связано с различной формой вентиляционных каналов с отводом или отверстием в потолочной решетке. Они могут быть как прямыми, так и угловыми.
Приведенные ниже варианты перехода являются наиболее распространенными на рынке:
- от диаметра 100 мм к размеру 110х55 мм;
- от диаметра 100 мм к размеру 120х60 мм;
- от диаметра 125 мм к размеру 204х60 мм.
Если необходимо перейти на другой размер пластикового воздуховода без изменения его формы, используются переходники. Для круглых вариантов существует специальный универсальный переходник, с помощью которого можно соединить все стандартные размеры.
Для конструкций со сложной топологией предлагаются тройники для соединения потоков воздуха из разных вытяжных зон, например, из кухни и ванной комнаты, в направлении выхода.
Они могут иметь прямоугольную, круглую или комбинированную форму.
Форма элементов: 1 — плоское соединение воздуховода; 2 — круглый изгиб; 3 — прямой переходник; 4 — угловой переходник; 5 — круглый переходник; 6 — прямоугольный переходник.
Магистральные элементы крепятся к стене с помощью кронштейнов. Поскольку пластиковые конструкции отличаются от металлических небольшим весом, их монтаж не представляет сложности.
Кронштейны заводского изготовления стоят недорого и хорошо вписываются в помещение, поэтому использовать подручные конструкции не рекомендуется.
Настенная крышка или решетка устанавливается над отверстием в стене, ведущим в вентиляционную шахту или наружу. При необходимости решетка может содержать дополнительные отверстия для естественной вентиляции.
Выбрать размер воздуховодов
Производительность вытяжки снижают два фактора:
- Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
- Снижение площади сечения тракта вентиляции.
Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.
Виды кухонных вытяжек
Все бытовые вытяжки должны за час прокачивать количество воздуха, равное 10-ти кратному объему кухни. Такое требование содержится в санитарных нормах, оно основано на том, что в помещениях кухни работают нагревательные приборы, часто присутствует открытое пламя, готовится пища, повышена влажность. Все эти устройства способствуют накоплению в помещении углекислого газа, водяных паров, посторонних запахов.
Санитарные нормы требуют организации удаления отработавшего воздуха
Если посмотреть на решетку кухонной вытяжки, которая работала над плитой в среднестатистической семье в течение месяца, то можно увидеть значительное количество загрязнений. Очевидно, что без этого прибора вся грязь осела бы на мебели, потолке и предметах утвари. Повышенная влажность способствует преждевременному разрушению мебели, портит отделку потолков и стен. При высоких температурах и открытом пламени содержание кислорода значительно снижается.
Столько грязи скапливается на решетке вентиляции
Загрязненный воздух должен быть удален. Достигается эта цель двумя способами: выводом грязного воздуха наружу и замена его чистым или циркуляционная фильтрация.
а) Рециркуляция б) Удаление отработавшего воздуха с притоком свежего
С отводом
Вытяжки для кухни с отводом в вентиляцию – это классические и наиболее привычные приборы, которые устанавливаются в непосредственной близости от плиты как главного источника загрязнений. Воздухозаборный зонт снабжен специальной съемной решеткой, на которой оседают капельки жира и пыль. Это нужно для того, чтобы грязь не попала в общий канал. Вентиляция обычно принудительная, с использованием встроенного вентилятора.
Удаление воздуха через вентиляционный отвод вытяжным вентилятором
Для эксплуатации такой вытяжки необходимо обеспечить приток, так как отток воздуха значителен. При отсутствии притока – форточки или специального приточного канала – происходит так называемое опрокидывание, когда в помещение с разреженной атмосферой начинает засасывать воздух из самого вентиляционного канала.
Вытяжка, которая соединяется с вентиляционным каналом
Статья по теме:
Без отвода
Вытяжки на кухню без отвода в вентиляцию представляют собой мощные воздушные фильтры. Они также монтируются вблизи плит, но имеют меньшие габариты. Кроме съемной решетки и вентилятора в их конструкцию включены системы фильтрации:
- грубый фильтр, задерживающий влагу, капли жира и бытовую пыль, представляет собой мелкую пластиковую или алюминиевую съемную решетку многоразового использования;
- угольный фильтр, который удаляет микрочастицы, абсорбирует пары воды и запахи, этот фильтр рассчитан примерно на месяц использования, после чего он подлежит замене.
Циркуляционная вытяжка
Производительность такой системы очистки соответствует санитарным нормам, однако для ее достижения приходится использовать более мощные электромоторы. Со временем по мере загрязнения фильтров производительность падает. Угольный фильтр не подлежит очистке, он должен быть утилизирован и заменен новым.
Угольные фильтры для кухонных вытяжек
Виды вытяжек по конструктивному исполнению
Кухонная плита может располагаться в различных местах помещения, даже посередине него. Поэтому вытяжки могут иметь различную конструкцию в зависимости от места расположения плиты. Выделяют следующие основные типы:
- угловые;
- настенные;
- островные.
Различные конструкции вытяжек в зависимости от места расположения плиты
Настенные варианты являются наиболее популярными ввиду классической схемы расположения плиты. Могут иметь самые различные формы купола.
Классическая настенная вытяжка
Островные — располагаются над отдельно стоящей плитой, которая не имеет примыкания к стене, и крепятся к потолку с помощью троса или специальной трубы. Чаще всего имеют купольную форму для захвата большего количества пара. В соответствии с дизайнерской идеей могут быть настоящим декоративным элементом помещения.
Кухонная вытяжка островного типа с местом для хранения принадлежностей
Встраиваемые вытяжки используются для малогабаритных помещений и монтируются в декоративную коробку или встроенный шкафчик кухонного гарнитура. Чаще всего оборудуются специальной выдвижной панелью для увеличения рабочей поверхности. Главным преимуществом является экономия места при эффективной работе.
Рекомендации по монтажу
Монтаж системы вентиляции играет не менее важную роль, чем проектирование и выбор материала. Ошибки, допущенные при установке воздуховодов, могут свести к нулю все усилия, приложенные на стадии разработки.
Для того чтобы вентиляция работала правильно и без сбоев, при установке нужно учесть ряд правил:
- Следует избегать прогибов вентиляционных каналов. Если используется гофрированная труба, стоит добиваться ее максимального растяжения.
- Необходимо позаботиться об отводе статического электричества, для этого нужно использовать заземление.
- Для прокладки воздуховода через стены стоит использовать гильзы.
- Все стыки необходимо обработать герметиком.
- Стараться избегать сильных загибов при монтаже гофрированной трубы.
- Правильно смонтированная сеть вентиляционных каналов содержит минимум поворотов, острых углов, изгибов, а ее общая длина не должна превышать 3 м (к этому нужно стремиться);
- Для длинных гофрированных каналов следует устанавливать крепления через каждые 1,5 м. Это позволит избежать колебания воздуховода при работающей вытяжке.
- Если избежать острого угла загиба не получается, следует увеличить сечение воздуховода.
После монтажа воздуховода все элементы вентиляции следует замаскировать для того, чтобы портить интерьер помещения.
Для этого можно использовать:
- натяжные и подвесные потолки;
- гипсокартонные или пластиковые короба;
- навесные кухонные конструкции;
- фальшпанели.
Виды кухонных вытяжек
Рынок наводнен различными видами кухонных вытяжек, среди которых не трудно потеряться. При покупке мы советуем вам следовать определенным правилам. Прежде всего, следует ответить на два вопроса:
- Что мы ожидаем от вытяжки?
- Что мы можем позволить, с учетом технических и финансовых возможностей?
Ответив на эти вопросы, вы сможете очертить круг товаров, на которые стоит обратить внимание. Вытяжка чаще всего бывает соединена с вентиляционным каналом
Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра
Вытяжка чаще всего бывает соединена с вентиляционным каналом. Тогда она работает в открытой системе. Если же она не подключена к вентиляции, то работает в закрытой системе, как поглотитель загрязнений из воздуха с помощью фильтра.
По конструкции, вытяжки могут быть:
- пристенные – устанавливаются между кухонными шкафами непосредственно на стене;
- угловые – расположены в углу кухни, крепятся непосредственно к стене;
- островные (иногда называемые подвесными) – крепятся к потолку над плитой, располагаются вдали от стен кухни над кухонным островом;
- наклонные – предназначены для установки между шкафами;
- встроенные – монтируются под навесным шкафом;
- выдвижные – также монтируются под навесным шкафом, оснащены выдвижной поглощающей пластиной.
Большинство вытяжек при помощи трубы-воздуховода подключаются к вентиляционным каналам, которые есть практически в каждой кухне и размещаются над кухонной плитой.
Обычно вытяжки размещаются на стене над плитой и могут располагаться отдельно, или быть встроенными в кухонный навесной шкаф. Существуют также современные решения, такие, как вытяжки, встроенные в столешницу, которые используют в помещениях с высокими потолками и в других особых случаях. Однако такой вариант очень дорогостоящий.
Вытяжка на кухню без воздуховода
В каждом доме должна быть оборудована система вентиляции. Однако не всегда возможно подключить к ней этот прибор, например, в многоквартирном доме (обычно многоэтажном), оснащенном коллективными воздуховодом. Кроме того, она не подключается к естественной вентиляции, если в доме есть дровяной камин, угольный котел или другие устройства с подключением к дымоходу (например, газовая плита, газовый котел). Есть модели вытяжек, которые не требуют воздуховода и работают в закрытом цикле, использую специальные фильтры.
Вытяжка для кухни с воздуховодом
Вытяжка подключается к вентиляционному каналу при помощи воздуховода. Она собирает воздух вокруг кухонной плиты и выдувает его в вентиляцию. К вентиляции присоединяется труба-воздуховод, которая обычно имеет круглое поперечное сечение и диаметр 125 или 150 мм. Некоторые производители предлагают трубы с прямоугольным поперечным сечением.
Вытяжка для кухни с воздуховодом работает должным образом только в том случае, если в помещение поступает правильное количество свежего воздуха и созданы оптимальные условия для его потока. Иногда для этого просто достаточно приоткрыть окно или форточку. Можно также, как это иногда практикуется, сделать небольшие отверстия в балконной двери кухни, чтобы позволить свежему воздуху поступать в помещение. Приборы могут быть снабжены клапанами, которые предотвращают возвращение паров в помещение, и перегородками, которые защищают от возврата конденсированного пара.
Прибор может быть оснащен одним или двумя двигателями. Их мощность составляет от 18 до 200 Вт.
Работающий от двигателя вентилятор засасывает воздух над плитой и через воздуховод подает его в вентиляционный канал. Вентилятор может всасывать воздух в нижней части, с двух сторон (снизу и спереди).
Также есть версии, которые оснащены двумя двигателями, засасывающие воздух даже с четырех сторон, тем самым увеличивая эффективность работы.
Расчёт минимальной производительности вытяжки – это правда или всё-таки рекламный трюк продавцов вытяжек?
По гигиеническим нормам минимальный воздухообмен в кухне должен быть трёхкратным, то есть за час воздух должен поменяться 3 раза. Это должно обеспечиваться естественной вентиляцией.
Помните нашу формулу для расчёта минимальной производительности
вытяжки (рис. 1), для расчёта кратности воздухообмена был
использован коэффициент равный 12.
Если у кухни размеры ширина 4 м,
длина 3 м, высота 2,5 м, то необходимая мощность вытяжки
будет следующей: 4 *3 *2.5 *12*1.3=468
м.куб/час.
А ещё вспоминаем цифру, которая поставила нас в тупик – это
пропускная способность вентиляционных каналов в большинстве домов
равна 150–180 м.куб/час. Получается, что в лучше случае оставшимся
288 м.куб/час, для нашего расчёта, просто некуда деться и реальная
кратность воздухообмена будет всего около 4,5.
А в итоге мы получаем, что вытяжка большой мощности будет |
|
Читайте далее:
|
Классификация воздуховодов
По форме сечения:
Воздуховоды могут быть круглыми, прямоугольными или других форм. Круглые воздуховоды наиболее эффективны и менее засоряются, поэтому они рекомендуются для кухонной вытяжки. Прямоугольные воздуховоды используются при необходимости переноса воздуха в различных направлениях.
По материалу:
Воздуховоды могут быть изготовлены из металла, пластика, стеклопластика и других материалов. Металлические воздуховоды наиболее долговечны и устойчивы к высоким температурам. Пластиковые воздуховоды могут быть легкими и удобными в установке, но могут деформироваться при высоких температурах.
По методу монтажа:
- Сегментные. Воздуховоды состоят из сегментов, которые соединяются вместе. Этот метод монтажа прост и дешев, но может иметь утечки.
- Монолитные. Воздуховоды изготавливаются из одного куска и имеют меньше утечек. Однако они более дорогие в производстве и монтировать их труднее.
По выходу:
При выборе воздуховода для кухонной вытяжки необходимо учитывать его выход на улицу. Это может быть на крышу, стену или окно. Кроме того, необходимо учитывать, что вытяжка должна быть расположена на расстоянии не менее 1,5 м от окон и входных дверей.
| Тип воздуховода | Преимущества | Недостатки |
|---|---|---|
| Металлические | Долговечные, устойчивы к высоким температурам | Дорогие в производстве, трудно монтировать |
| Пластиковые | Легкие, удобны в установке | Могут деформироваться при высоких температурах |
| Сегментные | Простые в монтаже, дешевые | Могут иметь утечки |
| Монолитные | Меньше утечек, более прочные | Более дорогие в производстве и монтировании |
Советы специалистов
Советы от специалистов по выбору оборудования и по установке:
Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия. Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам. Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это. Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала
Один будет служить для наполнения свежим воздухом, а второй – для вытяжки
Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью
При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа
Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки. Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее. Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела. При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.
Главные составляющие части вентиляции для кухни
Нормальное состояние атмосферы в помещении, где периодически работает газовая или электрическая плита, образуется большое количество запахов и испарений, удается поддерживать благодаря трем основным составляющим вентиляции кухни:
- Принудительная вентиляция, обычно вытяжка в виде зонтика или рупора, установленного над варочной поверхностью. Для большой кухни точек забора загрязненного потока или просто окон в воздуховодах может быть несколько. На долю вытяжной системы вентиляции приходится до 90% нагрузки по очистке атмосферы кухни, а иногда и всей квартиры;
- Естественная приточно-вытяжная вентиляция, основанная на вентканалах, встроенных в конструкцию здания. Простой и надежный способ удаления воздушного потока за счет естественной тяги в кирпичной вентиляционной шахте высотного дома. Обеспечивает 20-25% максимальной потребности в притоке свежего воздуха. Этого достаточно для создания комфортной атмосферы в квартире, но явно маловато для полновесной борьбы с продуктами горения газа и испарениями.
Обязательно нужно вспомнить оконные вентиляционные фрамуги и приточные клапаны. О них, как правило, не упоминают, считая их просто способом проветривания помещения кухни и квартиры. Но именно приточные устройства позволяют эффективно управлять притоком свежего воздуха в квартиру и кухню, обеспечивая минимальные потери тепла.
Методика планирования и построения системы вентиляции в кухне в значительной степени зависит от планировки и состояния квартиры. В новых проектах квартир естественная канальная вентиляция может и отсутствовать, но в этом случае обязательно должна присутствовать принудительная система удаления воздушных потоков.
Квартиры еще советской постройки, как правило, оборудовались небольшими кухнями с обязательными вентиляционными выводами, чаще всего без зонтичных вытяжек. Рупоры или зонтики владельцы устанавливали и подключали к вытяжным каналам в большей части своими силами.
Это не означает, что естественная вентиляция на кухне в квартире старой планировки не справляется со своими функциями. Упрощенная система вентиляция кухни обеспечивала достаточную мощность, но ее конфигурация и расположение не спасало от отложения жировых и пылевых налетов на стенах и меблировке кухни, а иногда и квартиры.
Производительность вытяжки
Производительность может сильно различаться. Она выше, чем больше воздуха может поменять на единицу времени. Самая простая модель заменяет чуть более 200 м³ воздуха в час, а для больших кухонь можно выбирать модели с производительностью воздухообмена до 800 м³ в час.
Модель должна быть выбран таким образом, чтобы в течение часа она могла шесть раз заменить воздух в комнате. С другой стороны, неверное мнение, что чем больше производительность, тем лучше. Например, в кухнях, где приготовление пищи осуществляется на газовых плитах не должны использоваться модели с чрезмерно высокой мощностью, которые заменяют воздух в помещении более чем в 12 раз за час, так как такая вытяжка может ухудшить условия сгорания газа.
Трубы для вытяжек: советы и рекомендации по выбору
Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.
Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.
Статья по теме:
Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.
Формы и размеры вентиляционных труб: правила выбора
Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.
Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см
Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.
Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.
Как рассчитать минимальные размеры пластиковой трубы
Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.
Правильно подобранный размер труб влияет на качество работы вытяжки
Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.
Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:
Sмин=Sр*(Qр*Qмакс), где:
Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.
Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.
Размер пластиковой трубы можно рассчитать по специальной формуле
Как выбрать нужный диаметр для вытяжных труб?
При подборе диаметра вентиляционных труб для вытяжки на кухне необходимо руководствоваться важным правилом — выходное отверстие вытяжки не должно быть больше диаметра трубы. Если этим правилом пренебречь, увеличится сопротивление воздуха и, соответственно, уменьшится пропускная способность коммуникации. Наиболее правильное решение —выбрать диаметр вентиляционных труб для вытяжки так, чтобы он полностью совпадал с размером выхода в приборе.
Диаметр трубы должен четко совпадать с размером патрубка вытяжного устройства
Кроме этого, важным фактором, который отражается на работоспособности системы, является то, как именно и с каким изгибом проходят трубы
Рекомендуется закреплять трубы под тупым углом (очень важно, чтобы угол не был больше 90°). В противном случае в конструкции может образоваться обратная тяга
Для того, чтобы обезопасить наружный канал от возможного возникновения обратной тяги, можно установить специальный клапан. Он будет осуществлять контроль и регуляцию за транспортируемым воздухом и не даст ему сменить направление. Перед тем, как начать монтаж вытяжки, необходимо подготовить оборудование, без которого не обойтись:
- вытяжка с мощностью, подходящей для конкретной кухни;
- специальные кронштейны для фиксации устройства;
- вентиляционная труба для вытяжки;
- стяжные хомуты;
- решётка вентиляции;
- переходники (при необходимости);
Инструменты для монтажа вытяжки:
- перфоратор или дрель;
- шуруповёрт;
- рулетка;
- маркер;
- строительный нож;
- ножовка;
- уровень.
Основные характеристики воздуховодов
Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:
- жесткости;
- материалу изготовления;
- форме поперечнего сечения канала;
- размерам и диаметру сечения канала;
- способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.
Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»
«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду
Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.
Разновидности кухонных вытяжек с отводом в вентиляцию
Приспособления устанавливаются непосредственно над плитой. Они различаются по способу крепления и месту установки.
Островные
Другое название изделий — подвесные. Такие экземпляры используются, если плита стоит не у стены, а в центре комнаты. Тогда оборудование подвешивается под потолок над ней. Подобные модели смотрятся очень стильно и оригинально, но подходят они только для крупногабаритных кухонь.
Оригинальная и стильная островная вытяжка
Навесные
Одни из самых популярных устройств. Крепятся на стену, во многих случаях под кухонной полкой. Позволяют экономить пространство, что удобно для маленьких комнат. Монтаж таких установок не вызывает особых трудностей. Смотрятся привлекательно, стоят недорого и отлично справляются со своими обязанностями. Обладают низким уровнем шума.
Навесной вариант — один из самых популярныхИнтересно! Навесное оборудование бывает плоским и купольным. Последнее время производители начали изготавливать наклонные модели, которые складываются и раскладываются при необходимости.
Встраиваемые
Такой вариант самый удобный и внешне привлекательный — экземпляры выигрышно смотрятся в любом интерьере, даже в самой малогабаритной кухне. Особое значение при выборе следует уделить размерам, вытяжка должна вписываться в габариты кухонного гарнитура и соответствовать размерам плиты. Обычно глубина вытяжной техники составляет 60 см, многие изделия производят с раздвижным козырьком, что позволяет еще больше экономить пространство.
Встраиваемая модель
Каминные
Стоят дорого, но выглядят невероятно красиво и роскошно. Устанавливаются на дизайнерских элитных кухнях, где каждая деталь продумана до мелочей. Для эффективной работы устройства необходима качественная современная система вентиляции, а сложный монтаж требует обязательного участия специалистов. Техника способна справиться с большими объемами загрязнений.
Каминная вытяжка смотрится роскошно
Наклонные
Современный вариант для компактных помещений. Занимает мало места и выглядит очень стильно. Отлично впишется в дизайнерский интерьер. Прекрасно справляется со своими обязанностями и непривередлива в уходе.
Наклонная вытяжка подойдет для компактного помещения
Угловые
Предназначены для размещения в углу кухни. Монтируются к стене, бывают различной формы — Т-образной или купольной. Угловое расположение плиты — нестандартное решение, позволяющее грамотно распорядиться пространством маленького помещения. Требуют установки недалеко от вентиляции ввиду особенностей конструкции.
Угловая вытяжкаПолезно! Угловая вытяжка должна соответствовать размерам плиты или превосходить ее по габаритам. Это даст возможность эффективно и быстро отводить грязный воздух и неприятный запах из помещения. В магазинах есть модели с размерами от 50 до 90 см.
