Почему появляется воздух в водопроводе
В нашей работе мы сосредоточились на электрических компрессионных тепловых насосах, потому что они в настоящее время более конкурентоспособны, чем газопоглотители, хотя последние значительно снижают свои затраты. Машина все еще нагревается, но она потребляет больше. Мы говорим о расходах: сколько это стоит в зависимости от выбранной вами технологии?
Поскольку воздушный воздух является самым дешевым и простым в установке; воздух-вода и вода-вода стоят дороже, потому что вам необходимо добавить затраты на интеграцию с системой отопления, котлом и, во-вторых, скважиной. Тогда тепловой насос мощностью 10 кВт для воды, размер которого подходит для коттеджа, может стоить около 5-6 тысяч евро.
Существует две причины появления воздуха в системе водоснабжения дома:
- Снаружи
. Через негерметичные соединения воздух попадает в трубы; - Изнутри
. В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.

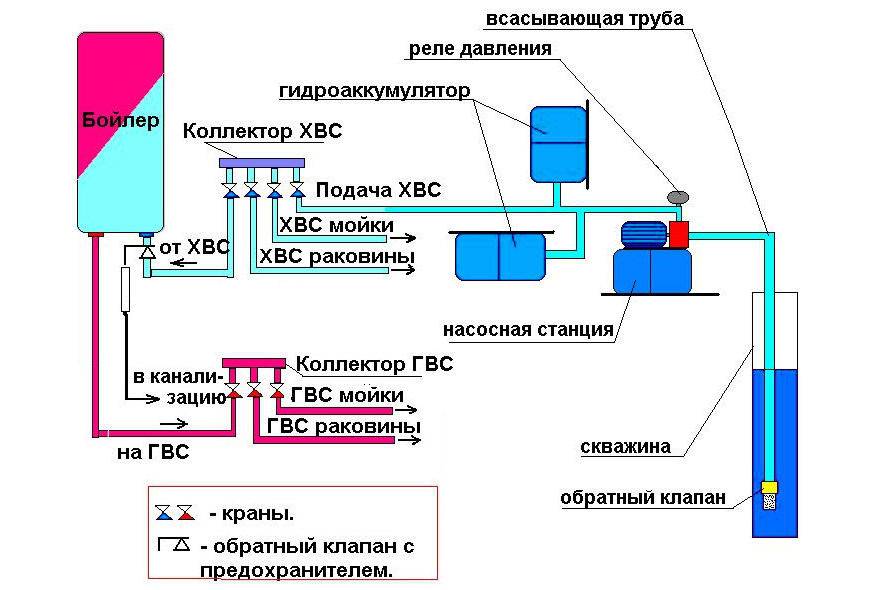

В системах водоснабжения частных домов воздух появляется по следующим причинам:
В вашей работе вы сделали различные экономические модели. В каких областях вы обнаружили, что тепловые насосы обеспечивают максимальную экономию? Наивысший уровень удобства в коммерческих утилях: в общем, срок окупаемости для этих пользователей составляет 2-3 года, короче внутренних. Это в основном зависит от двух факторов. Во-первых, обычно нет необходимости в нагревании горячей воды в бизнесе, поэтому затраты на оснащение котла или интеграцию теплового насоса в установку ниже. Во-вторых, в коммерческих средах тепловые насосы используют гораздо больше для летнего кондиционирования воздуха, так как эти среды, в отличие от жилых, очень много живут в дневное время.
- при падении уровня воды воздух может подсасывать через обратный клапан ;
- плохо затянуты фитинги с резиновыми уплотнителями;
- в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
- воздух в трубах водоснабжения остался с первого запуска оборудования.
В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе . Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы : сферические – мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.
Можем ли мы дать некоторую ориентировочную оценку экономии, которую может дать тепловой насос, и время, когда инвестиции возвращаются? В симуляции, которую мы сделали для сферы бизнеса, инвестиции подлежат погашению через 3-6 лет без стимулов, через 2, 4, 5 лет с вычетами и под 5 с учетом учета тепла.
Согласно скважинам, многие люди, которые дрейфуют к собственному водоснабжению, часто игнорируют водное благоустройство. Они позвонят, когда у них заканчиваются холки или даже чистая вода . Каждый колодец с шипом вносит в траншею даже незначительные нездоровые, которые затем успокаиваются. Это зависит от состава земли, в которой его пинают. Скважины в твердых породах этой опасности горного дела, которые хорошо в мутную грязь, должны были бы наблюдать больше.
При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.
Большая опасность крупных слоев осадка на дне – вероятность заражения бактериями, которые могут попасть в колодец не только с водой, но и с слабым закупориванием колодца. Шлам хорош для них, все, кто хочет использовать воду для выпивки, должны помнить об этом.
Фонтаны часто сталкиваются с тем, что в кажущейся «мертвой» скважине есть водоснабжение, которое владелец давно не знал. Нельзя сказать в целом, в какой период времени это выясняется, он обычно проходит один раз в два-три года, он все еще может оставаться на колодце в каменном постели, но состояние колодца проверяется два раза в год. и нет необходимости решать мхи на стенах, – объясняет Элфер.
О горячем водоснабжении
Вначале давайте выясним, почему происходит завоздушивание системы водоснабжения и чем оно мешает. Начнем издалека.
Всегда имеет тупиковую разводку: розлив переходит в стояки, те ветвятся на подводки, а подводки заканчиваются кранами сантехнических приборов. Вода движется в тупиковом контуре только за счет водоразбора.
Тупиковая схема ГВС
Примерно до 70-х годов прошлого века, системы горячего водоснабжения (ГВС) во всех строящихся домах были организованы так же.
Однако такая разводка имеет два серьезных недостатка:
- Открыв кран горячей воды, владелец жилья вынужден в течение нескольких минут ждать ее нагрева. Особенно долгим его ожидание оказывается ночью и по утрам, когда в отсутствие водоразбора остывают стояки и розливы ГВС. Это не только неудобно, но и способствует неоправданно большому расходу воды;

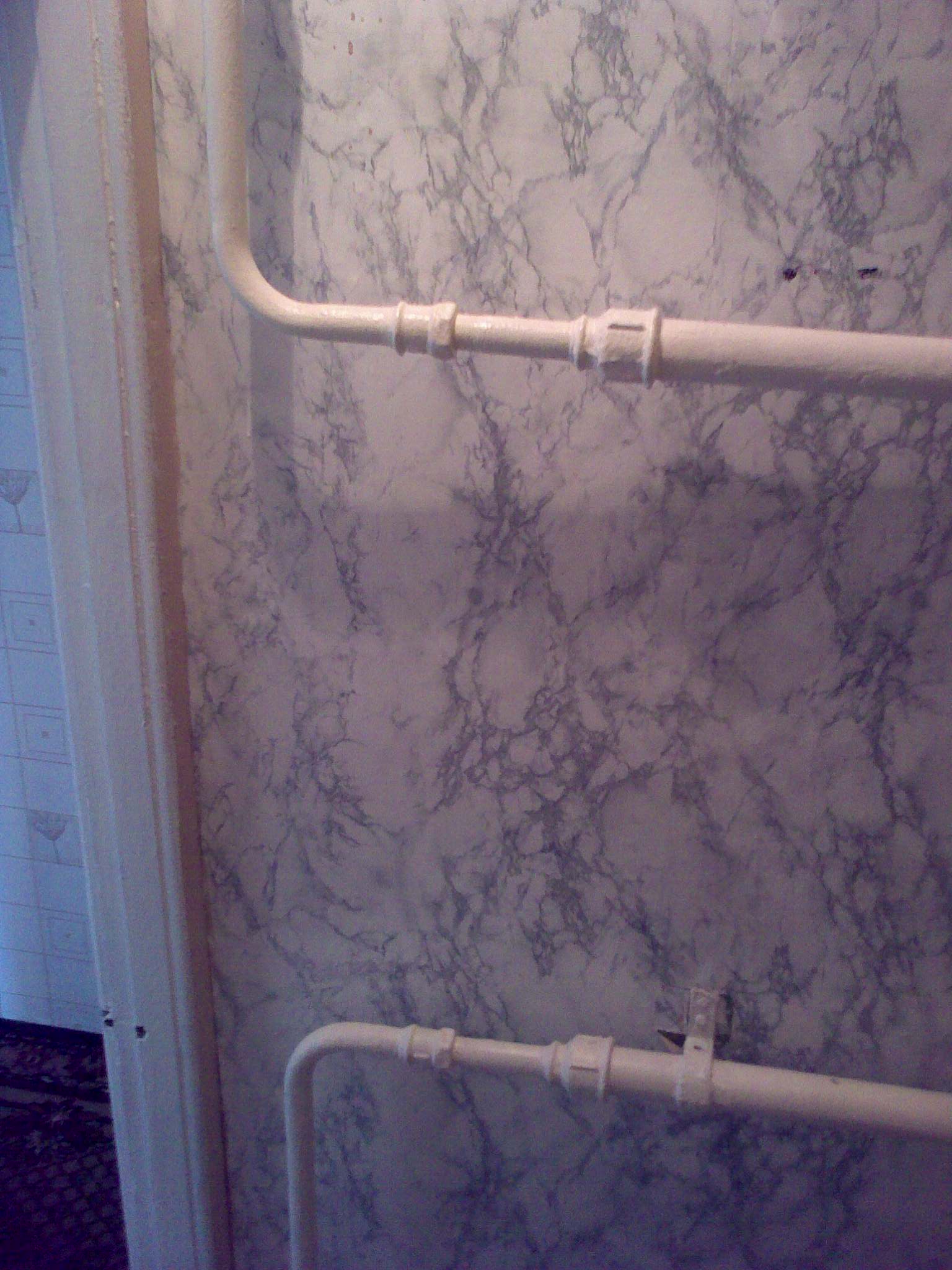

- Обогрев ванных комнат и совмещенных санузлов в многоквартирных домах, обеспечивается полотенцесушителем, запитанным от системы горячего водоснабжения. Понятно, что в отсутствие водоразбора в тупиковой системе он будет остывать. Для владельца квартиры это означает сырость и холод в ванной, а в долгосрочной перспективе – большую вероятность поражения стен грибком.
Циркуляционная схема
С конца 70-х – начала 80-х годов, горячее водоснабжение в новостройках постепенно стало становиться циркуляционным.
Как оно реализовано:

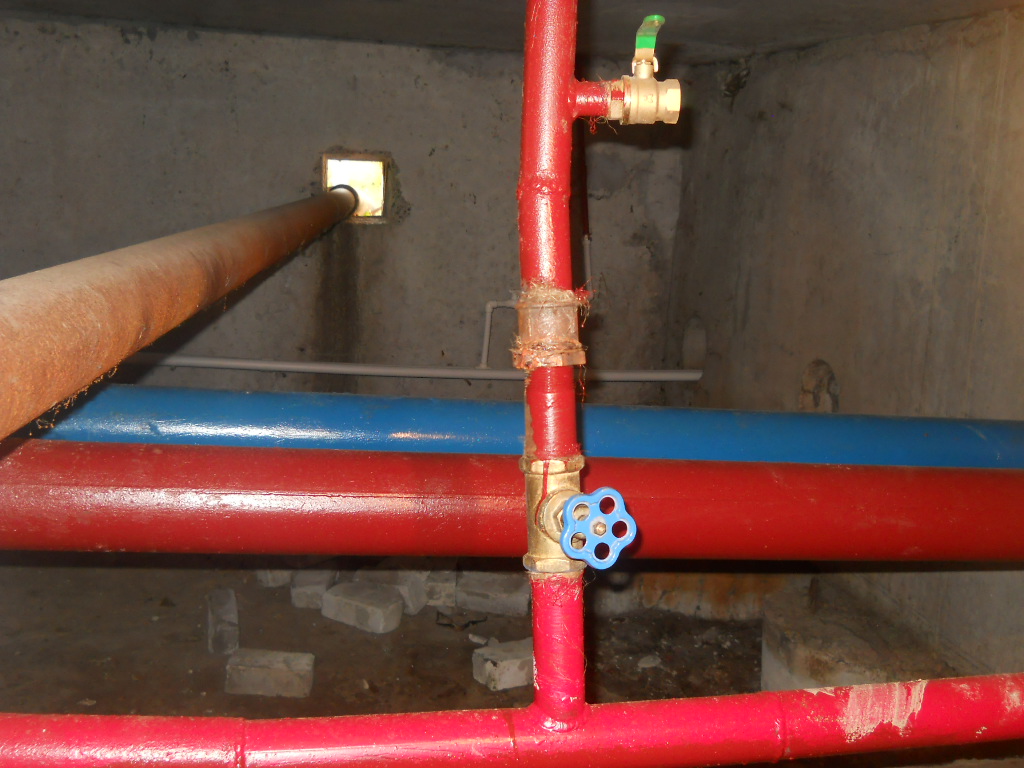

- По подвалу или подполу дома прокладывается два розлива ГВС;

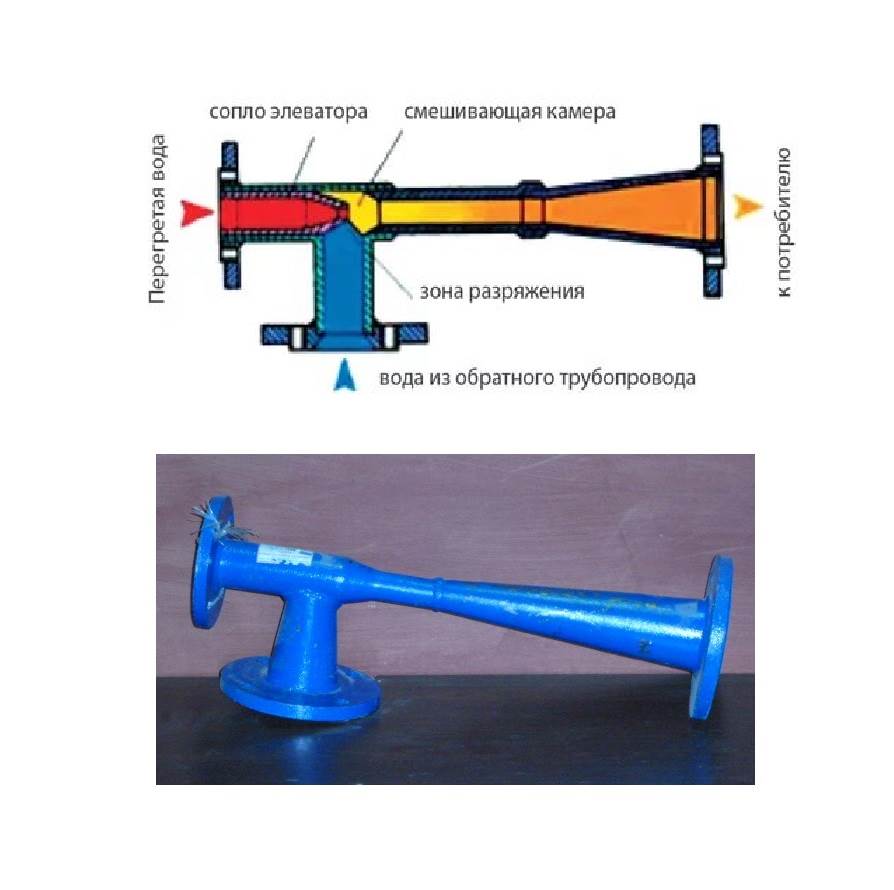

- Каждый розлив имеет независимую врезку в элеваторный узел;
- Стояки горячего водоснабжения подключаются поочередно к обоим розливам и соединяются перемычками на верхнем этаже или на чердаке. В группы, связанные циркуляционными перемычками, может объединяться от 2 до 7 стояков.
Для того чтобы вода непрерывно циркулировала через стояки и розливы, между ними нужно создать перепад давления. В элеваторном узле и далее, в запитанном от него отопительном контуре, циркуляция обеспечивается разницей давлений между подающим и обратным трубопроводами теплотрассы. Очевидный способ запитки ГВС – между врезками в подачу и обратку.
Однако в этом случае нас ждет неприятный сюрприз: байпас между нитками трубопровода будет катастрофически снижать перепад на водоструйном элеваторе, препятствуя работе отопления.
Проблема решается просто и изящно:
- ГВС врезается в подачу до элеватора в двух точках. Каждая из врезок снабжается запорной арматурой;
- Фланец между врезками оснащается подпорной шайбой. Так называется стальной блин, в котором по центру просверлено отверстие диаметром на 1 мм больше диаметра сопла. При штатной работе элеватора и связанном с ней движении воды по подающей нитке такая шайба создает перепад между врезками примерно в 1 метр водяного столба (0,1 атмосферы);
- На обратом трубопроводе монтируются точно такие же две врезки с такой же подпорной шайбой.

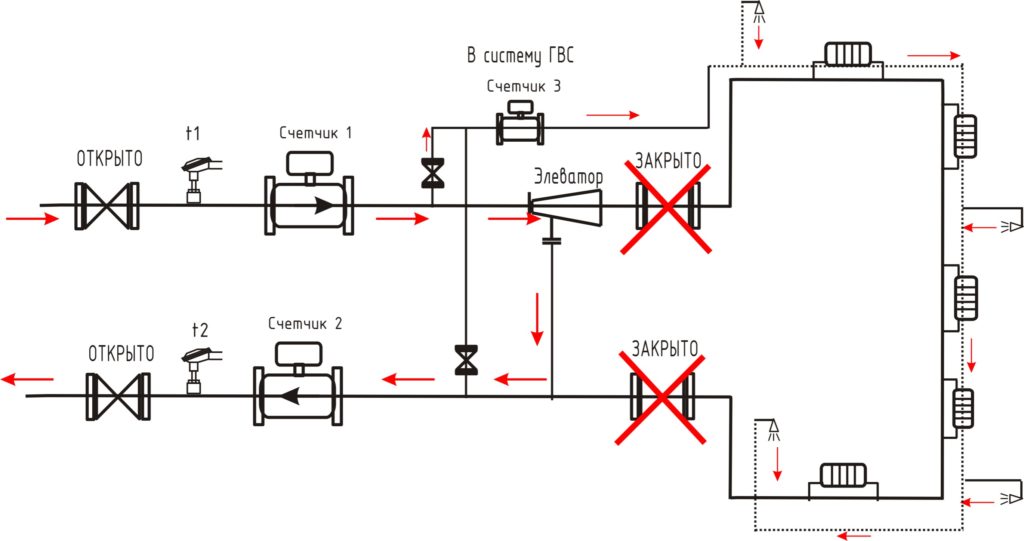

У элеватора с циркуляционными врезками ГВС есть три режима работы:
- Горячая вода циркулирует из подачи в подачу
. Эта схема используется весной и осенью, при сравнительно низкой (до 80 градусов) температуре теплоносителя в прямой нитке теплотрассы; - Из обратки в обратку.
В этот режим ГВС переключается на зиму, когда температура подачи переваливает за 80°С; - Из подачи в обратку.
Так система горячего водоснабжения с циркуляцией запитана летом, когда отопление отключено, а перепад между нитками теплотрассы минимален или отсутствует.
Почему появляется воздух в водопроводе
В нашей работе мы сосредоточились на электрических компрессионных тепловых насосах, потому что они в настоящее время более конкурентоспособны, чем газопоглотители, хотя последние значительно снижают свои затраты. Машина все еще нагревается, но она потребляет больше. Мы говорим о расходах: сколько это стоит в зависимости от выбранной вами технологии?
Поскольку воздушный воздух является самым дешевым и простым в установке; воздух-вода и вода-вода стоят дороже, потому что вам необходимо добавить затраты на интеграцию с системой отопления, котлом и, во-вторых, скважиной. Тогда тепловой насос мощностью 10 кВт для воды, размер которого подходит для коттеджа, может стоить около 5-6 тысяч евро.
Существует две причины появления воздуха в системе водоснабжения дома:
- Снаружи . Через негерметичные соединения воздух попадает в трубы;
- Изнутри . В потоке воды, проходящем по трубам, растворено приблизительно 30 грамм воздуха на 1 тонну воды. Постепенно воздух высвобождается. Чем медленнее течет вода, и чем она горячее, тем процесс идет быстрее. То есть, в системах горячего водоснабжения вероятность появления воздушных пробок выше.
В системах водоснабжения частных домов воздух появляется по следующим причинам:
В вашей работе вы сделали различные экономические модели. В каких областях вы обнаружили, что тепловые насосы обеспечивают максимальную экономию? Наивысший уровень удобства в коммерческих утилях: в общем, срок окупаемости для этих пользователей составляет 2-3 года, короче внутренних. Это в основном зависит от двух факторов. Во-первых, обычно нет необходимости в нагревании горячей воды в бизнесе, поэтому затраты на оснащение котла или интеграцию теплового насоса в установку ниже. Во-вторых, в коммерческих средах тепловые насосы используют гораздо больше для летнего кондиционирования воздуха, так как эти среды, в отличие от жилых, очень много живут в дневное время.
- при падении уровня воды воздух может подсасывать через обратный клапан;
- плохо затянуты фитинги с резиновыми уплотнителями;
- в горячих системах водоснабжения наблюдается процесс кавитации: образуется пар, пузырьки воздуха собираются в воде, формируя пустоты или каверны;
- воздух в трубах водоснабжения остался с первого запуска оборудования.
В воздушных пузырях кислорода на 30% больше, чем в атмосферном воздухе. Этим объясняется высокая окисляющая способность воздуха в системах горячего водоснабжения. Пузыри воздуха могут быть различной формы: сферические — мелкие, не больше 1 миллиметра в диаметре, грибовидные, овальные.
Можем ли мы дать некоторую ориентировочную оценку экономии, которую может дать тепловой насос, и время, когда инвестиции возвращаются? В симуляции, которую мы сделали для сферы бизнеса, инвестиции подлежат погашению через 3-6 лет без стимулов, через 2, 4, 5 лет с вычетами и под 5 с учетом учета тепла.
Согласно скважинам, многие люди, которые дрейфуют к собственному водоснабжению, часто игнорируют водное благоустройство. Они позвонят, когда у них заканчиваются холки или даже чистая вода. Каждый колодец с шипом вносит в траншею даже незначительные нездоровые, которые затем успокаиваются. Это зависит от состава земли, в которой его пинают. Скважины в твердых породах этой опасности горного дела, которые хорошо в мутную грязь, должны были бы наблюдать больше.
При скорости воды в трубах более 0,5 метра в секунду пузыри двигаются, не задерживаясь. Когда скорость превышает 1 метр в секунду, пузыри разбиваются на очень мелкие пузырьки. Получается подобие эмульсии из воды и воздуха. Пузыри воздуха в системе водоснабжения частного дома начинают разрушаться при скорости движения жидкости от 0,25 метра в секунду. Если она ниже, пробки могут застаиваться в одних местах довольно долго.
Большая опасность крупных слоев осадка на дне — вероятность заражения бактериями, которые могут попасть в колодец не только с водой, но и с слабым закупориванием колодца. Шлам хорош для них, все, кто хочет использовать воду для выпивки, должны помнить об этом.
Фонтаны часто сталкиваются с тем, что в кажущейся «мертвой» скважине есть водоснабжение, которое владелец давно не знал. Нельзя сказать в целом, в какой период времени это выясняется, он обычно проходит один раз в два-три года, он все еще может оставаться на колодце в каменном постели, но состояние колодца проверяется два раза в год. и нет необходимости решать мхи на стенах, — объясняет Элфер.

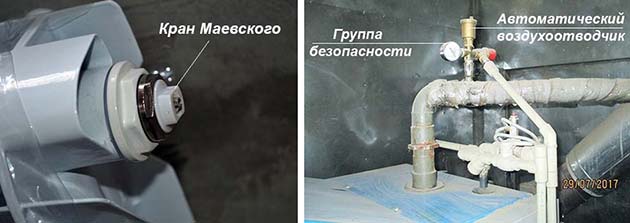

Автоматические воздухоотводчики
Устройства для устранения воздуха из водопроводных систем широко представлены на рынке. Поплавковые клапаны это воздухоотводчики постоянного действия
. Они защищают работающую систему от скопления воздуха и газов. Когда давление в системе падает до атмосферного, поплавковый клапан впускает воздух в трубы. Чтобы устранить причину появления воздуха в системе водоснабжения дома дополнительно устанавливается обратный клапан. Есть модели воздухоотводчиков, уже оснащенные обратным клапаном.
Воздухоотводчики пускового действия
используются для отвода воздуха во время заполнения системы водой или для запуска воздуха при дренажных работах.
Воздухоотводчики комбинированного действия
обладают свойствами обоих описанных ранее устройств.
При выборе воздухоотводчика учитывается объем выпускаемого воздуха. Этот показатель можно найти в характеристиках прибора. Не следует подбирать автоматический воздухоотводчик помощнее. Работая вполсилы, он быстрее износится.
Виодеоролик о простейшем воздухоотводчике – клапане Маевского:
Скважина для воды – удобная альтернатива автономного водоснабжения в частном секторе. Обладая рядом преимуществ, конструкция требует не только правильной установки, оснащения системой фильтрации, но и своевременной прочистки, а также профилактики и промывки. Вследствие неисполнения хотя бы одного пункта, возможны нарушения в работе всей станции. Например, часто вода из скважины идет с воздухом. От своевременного выявления причин и их устранения зависит срок эксплуатации насоса, качество воды и многое другое.
Прежде, чем начать выяснение вопроса, важно знать: насосы устанавливаются в зависимости от диаметра скважины! Для размеров в 100 мм подходит погружной насос, меньший диаметр требует циркулярного или плунжерного насоса. Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками
Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды
Что же такое кавитация? Это нарушение сплошности потока жидкости, иначе – наполнение воды пузырьками. Кавитация возникает на тех участках, где снижение давления достигает критической нормы. Процесс сопровождается образованием пустот в потоке, выделением пузырьковых образований воздуха, появляющихся вследствие паров и газов, выделяемых из жидкости. Находясь в области сниженного давления, пузырьки могут увеличиваться и собираться в большие пустотные каверны, которые увлекаются потоком жидкости и при наличии большого давления, разрушаются бесследно, а в условиях обычной бытовой скважины, часто остаются и получается, что насос во время работы качает пузыри воздуха из скважины, не выдавая нужный объем воды.
Выявление кавитационной зоны иногда невозможно из-за отсутствия специальных приборов, но важно знать, что такая зона может быть неустойчивой. Если недостаток не устраняется, то последствия могут быть разрушительными: вибрация, динамические воздействия на поток – все это приводит к поломке насосов, ведь каждый прибор характеризуется указанной величиной кавитационного запаса
Иначе – насос обладает минимальным давлением, в пределах которого вода, попавшая в прибор, сохраняет свойства плотности. При изменениях давления, неизбежны каверны и воздушные пустоты. Поэтому подбор насоса должен осуществляться в зависимости от объемов воды, нужной для обеспечения хозяйственных и бытовых потребностей.
Контроль протечек воды Нептун
Системы предотвращения затопления Нептун моментально реагируют на появление первых признаков протечки. Они обеспечивают наилучшую защиту и позволяют избежать серьезных последствий при аварии, не нуждаются в постоянном обслуживании и работают в полностью автоматическом режиме.
Основными функциональными узлами системы являются:
- Датчики протечки, осуществляющие непосредственный контроль протечки. Они размещаются на полу во всех комнатах, где есть риск появления течи: около унитаза, под ванной, возле посудомоечной и стиральной машины, а также рядом с другой бытовой техникой, подключенной к водопроводной или отопительной системе. В случае аварии датчики подают сигнал на блокирующие клапана, которые перекрывают соответствующие трубопроводы.
- Модуль управления (контроллер) – мозг системы. Сюда поступают сигналы от датчиков в случае обнаружении воды, после чего он приводит в действие краны, перекрывая подачу воды в помещение.
- Шаровые краны с электроприводом. Устанавливаются на стояках на трубы отопления, ГВС и ХВС. По сигналу от контроллера в считанные секунды перекрывают поступление воды в дом. Возобновление подачи возможно только при ручном открытии кранов.
Благодаря многообразию высококачественных комплектующих различного назначения область использования систем Нептун очень широка. Существуют решения как для предотвращения затопления квартир и частных домов, так узкоспециализированные, например, для защиты от протечек бассейнов.
Схемы подключения систем Нептун, осуществляющих контроль воды в квартире, коттедже и многоэтажном доме различны. Ознакомиться с ними можно в соответствующих инструкциях или на сайте производителя. Однако установку во всех случаях лучше доверить специалистам, которые выполнят работу качественно и предоставят гарантию.
Защита от протечек Нептун может комплектоваться как проводными датчиками, так и беспроводными. Это означает, что данное решение можно использовать как на этапе ремонта, так и после окончания отделки. Во втором случае как раз и подойдут датчики без проводов, которые работают на радиоканале.
Система контроля протечки воды Нептун может легко интегрироваться с охранными системами, что позволяет обеспечить комплексную безопасность.
Защита от протечек воды полностью в ваших руках. К ее установке никто не обязывает, тем не менее, профессиональные сантехники настоятельно рекомендуют выполнить монтаж системы контроля протечек Нептун в каждой квартире. Производитель предлагает решения, рассчитанные на любой бюджет.
Помните, что даже качественная дорогая сантехника может дать течь в самый неподходящий момент. В результате ущерб от потопа может повлечь куда более существенные затраты, чем приобретение данной системы.
Самодельный воздухонакопитель
Зачем нужен воздухонакопитель?
Системы горячего водоснабжения в домах часто содержат воздух, который накапливается в верхней части трубопроводов. Наличие воздуха может привести к снижению давления и ухудшению качества подачи горячей воды. Чтобы избежать неприятных проблем, необходимо установить воздухонакопитель.
Как сделать самодельный воздухонакопитель?
Для изготовления воздухонакопителя вам понадобятся:
- пластиковая бутылка объемом от 1 до 3 литров;
- пластиковый кран с резьбой 1/4 дюйма;
- соединительная трубка с резьбой 1/4 дюйма;
- немного герметика или водонепроницаемой ленты.
Процесс изготовления не займет много времени:
- Сделайте отверстие в бутылке под резьбовой кран.
- Установите кран и фиксируйте его герметиком или лентой.
- Подключите трубку к крану, чтобы воздух в системе смог пройти через дополнительный путь и накопиться в бутылке.
Воздухонакопитель нужно установить на верхнюю точку трубопровода горячей воды. Обычно это место, где трубопровод разбивается на отдельные магистрали.
Как использовать воздухонакопитель?
После установки воздухонакопителя, при первом запуске системы горячего водоснабжения нужно оставить кран на бутылке открытым, чтобы воздух смог выйти из системы через него. После этого кран нужно закрыть и дать системе нормально работать. Обычно воздухонакопитель нужно проверять и чистить каждые несколько месяцев.
Воздух в системе водоснабжения
Появление воздуха в системе водоснабжения делает использование водопровода менее комфортным и к
тому же негативно сказывается на всех важных узлах системы.
– Переходы ПНД труб в случае их недостаточной затяжки могут
пропускать воздух в систему водоснабжения. Не герметично закрученные фитинги в магистрали от
насоса до гидроаккумулятора, наиболее частая проблема попадания воздуха в систему водоснабжения
частного дома.
Решение: Восстановить герметичность всех соединений путем подтяжки или
замены фитингов, ПНД переходов.
– Неправильно установленный воздухоотводчик
может быть причиной появления воздуха в системе водоснабжения. Наличие воздухоотводчиков в
системе водоснабжения не требуется.
– Неисправный обратный клапан. Клапан очень часто может закрываться не
герметично за счет попадания в него различного мусора либо отложений. Очень часто обратный
клапан начинает пропускать, когда он установлен не рядом с насосом. В этом случае ему приходится
держать большую нагрузку чем в случае его установки в непосредственной близости от насоса.
Решение: очистка или замена обратного клапана на исправный. Установка
клапана в непосредственной близости от насоса.
– Водоразбор в скважине превышает ее дебет, в таком случае насос качает
воду вместе с воздухом
Решение данной проблемы заключается в понижении производительности
насоса либо если это невозможно замена насоса на менее производительный.

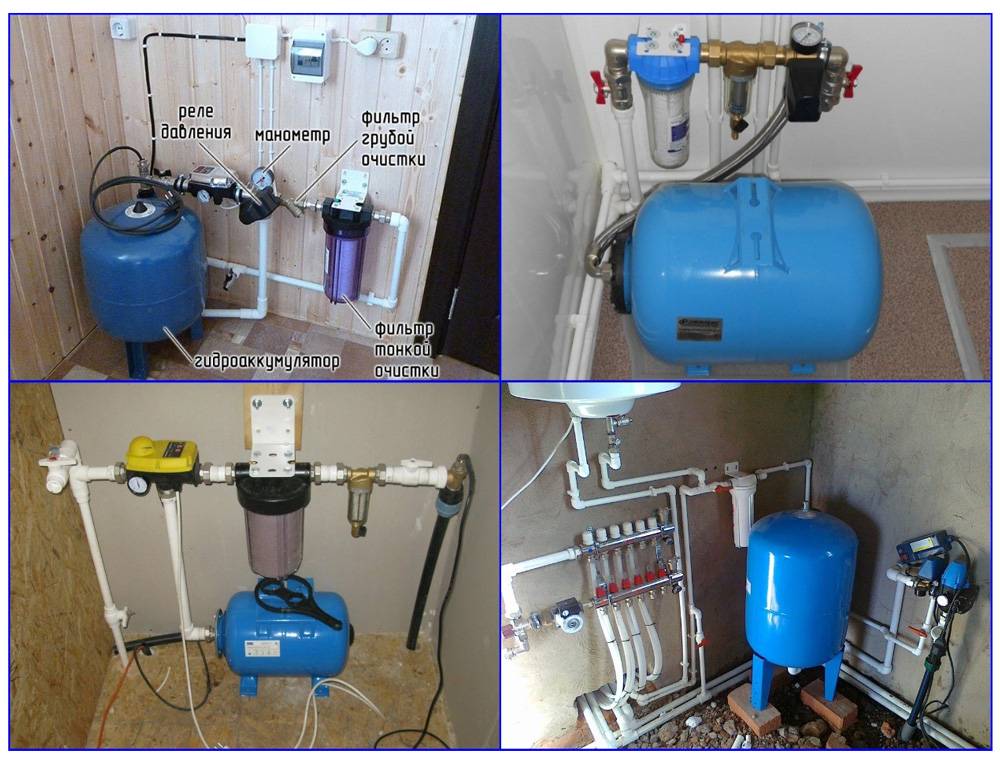

– Поломка гидроаккумулятора. В момент разрыва мембраны внутри
гидроаккумулятора в систему попадает воздух из нее. Так же в случае отсутствия воздуха в
мембране, насос начинает тактовать (постоянно включаться и выключаться рывками), вода из крана
при этом идет толчками что многие так же принимают за воздух.
Решение: Проверить давление в гидроаккумуляторе с помощью автомобильного
насоса. В случае отсутствия давления, попытаться накачать мембрану насосом до рекомендуемых
производителем значений. Если накачать мембрану не удается, ее необходимо заменить, либо
заменить гидроаккумулятор на новый
Кавитация и ее устранение
Причина появления кавитации – неправильно подобранное насосное оборудование. Выбирают водяные устройства с учетом диаметра скважины. Для размеров менее 100 мм подходят плунжерные или циркулярные модели, 100 мм и более – погружные.
Кавитация – это нарушение плотности водяного столба, иными словами – наполнение трубопровода пузырьками воздуха. Образуется в участках со сниженным давлением на критической отметке. Сопровождается явление формированием пустоты в трубопроводе, пузырьковых образований, образующихся в результате взаимодействия газов и паров, выделяемых колодезной водой.
Вычислить самостоятельно неисправный участок не всегда представляется возможным, поскольку требуется специальное оборудование. Также стоит добавить, что этот участок может быть неустойчивым. Если не принять меры, последствия сильно ударят «по карману» – динамические воздействия на поток и вибрация приведут к поломке насосного оборудования.
Чтобы сократить вероятность развития проблемы, нужно правильно выбирать водяные насосы с учетом потребляемых объемов воды и технических характеристик скважины.
Чтобы избавиться от столь неприятного явления, как появление воздуха в воде, нужно рассмотреть основные способы решения проблемы:
Патрубок малого диаметра заменить патрубком с большим диаметром.
Установить насосное оборудование ближе к аккумулирующей емкости
При транспортировке насоса важно учитывать установленные нормативы: интервал между емкостью и насосом должен быть не меньше, чем 5 диаметров всасывающей трубы.
Задвижку заменить шиберной разновидностью и удалить обратный клапан. Чтобы уменьшить давление в трубопроводе трубу заменяют гладкой.
Во всасывающей трубе не должно быть большого количества поворотов. Для решения проблемы нужно заменить отводы малого радиуса большими или просто уменьшить их
На этапе проектирования системы автономного водоснабжения рекомендуется размещать все отводы в одной плоскости и использовать гибкие трубы, а не жесткие.
Для решения проблемы нужно заменить отводы малого радиуса большими или просто уменьшить их. На этапе проектирования системы автономного водоснабжения рекомендуется размещать все отводы в одной плоскости и использовать гибкие трубы, а не жесткие.
Проблема попадания пузырьков воздуха в колодезную воду распространена. Многим неполадка может показаться некритичной, но ее продолжительное неустранение неизбежно приведет к выведению насосной станции из строя. Если самостоятельно не удается исправить ситуацию, нужно обратиться к специалистам.
