Как выгнать воздух из системы отопления

Причины появления воздуха и воздушных пробок в системе отопления

• Часто в закрытых системах отопления в качестве теплоносителя применяется обычная водопроводная вода, которая содержит растворенный кислород. При нагревании такой воды, она выделяет кислород в виде большого количества микропузырьков. Через какое-то время, по мере накопления, пузырьки образуют воздушную пробку.
• При заполнении системы, теплоноситель «подавался» с большой скоростью, в результате чего воздух не успевал стравливаться. Система должна заполняться постепенно, без спешки, (на заполнение 1 этажа разветвленной системы отопления должно уходить около 1 часа).
• В отопительной системе есть утечка теплоносителя или какие-то соединения закручены неплотно, в результате чего в систему поступает воздух.
• В системе используются полимерные трубы без антидиффузионного покрытия стенки которых кислородопроницаемы.
• Ошибки в монтаже системы также могут стать причиной образования воздушных пробок. В особой степени это касается несоблюдения необходимых уклонов труб, в результате чего воздух «застаивается» на определенном участке трубопровода и не доходит до воздухоотводчика. В этом случае рекомендуется сделать врезку на проблемный участок и установить автоматический воздухоотводчик.
• Воздух попал в систему после проведения ремонтных работ.

• Воздух в системе отопления: причины появления, как развоздушить систему?
• Сепаратор воздуха и шлама для систем отопления
• Кран Маевского (ручной воздухоотводчик): принцип работы, конструкция
• Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы
• Сэндвич трубы для дымохода
• Грязевики для систем отопления

Способы борьбы с завоздушенностью системы

Для выведения скопившегося в трубах отопления воздуха используются специальные устройства – воздухоотводчики. Их нужно устанавливать на каждом радиаторе. в том числе и стальном, на выходе из нагревательных приборов или в самых высоких точках контура, где концентрируется высвободившийся кислород.

На рынке можно найти различные модификации подобной арматуры, наиболее распространенными являются устройства, произведенные в Италии и Германии. При одинаковом назначении различают два принципиально отличающихся типа.

Ручные устройства

Краны Маевского, или ручные воздухоотводчики, служат для сброса накопившегося в контуре воздуха. Они имеют достаточно простую конструкцию и состоят из винта, перекрывающего игольчатое отверстие в латунном корпусе.

Все части устройства плотно прилегают и в закрытом состоянии не пропускают теплоносителя. Газы стравливаются через расположенное в боковой части корпуса отверстие. В последнее время более популярными стала арматура с метрической резьбой, что значительно упрощает их изготовление. В различных конструкциях регулировка может производиться несколькими способами:

• отвинчиваться отверткой;
• открываться с использованием специального квадратного ключа ICMA;
• отворачиваться руками.

Чаще всего ручные краны устанавливаются на радиаторы, вкручиваясь в верхнее отверстие. Такую арматуру подбирают в зависимости от диаметра.

Часто эти устройства ставятся и на другие приборы. К полотенцесушителям они крепятся при помощи тройника. В двухэтажных домах с верхней подачей все приборы, находящиеся на верхнем этаже, должны быть оснащены кранами Маевского.

После наполнения системы или перед отопительным сезоном необходимо стравливать накопившийся воздух. Для этого делается поворот ручного крана против часовой стрелки, и кислород выходит из прибора. Обычно достаточно одного оборота, но если скопился большой объем газов, можно докрутить вентиль еще на пол-оборота. Перекрывать его нужно, когда вместо газов начинает выходить вода. В системах с принудительной циркуляцией предварительно отключают насос, и через несколько минут после этого выпускают накопившиеся газы. При работающем насосе невозможно собрать весь воздух в месте крепления крана и пробка не удалится.

Иногда встречаются ручные воздухоотводчики не с игольчатым штоком, а с металлическим шариком, перекрывающим отверстие для сброса кислорода. Может отличаться и конструкция корпуса, позволяя установку крана как прямо, так и под углом.

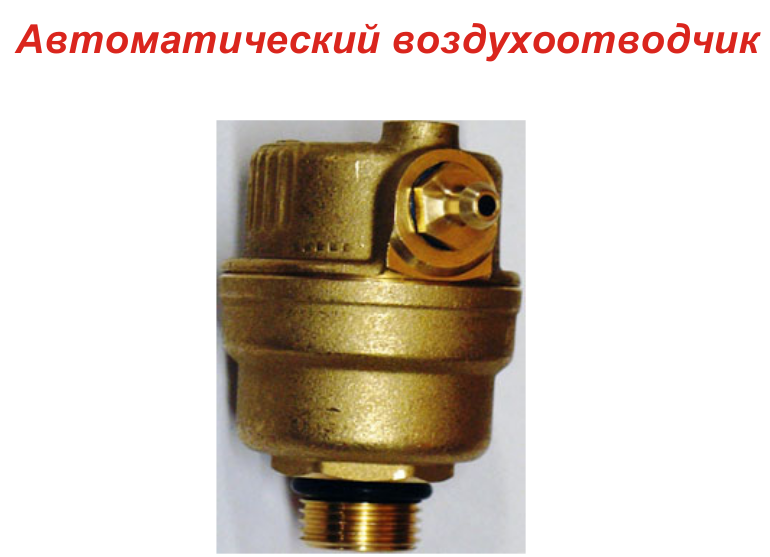

Автоматический клапан

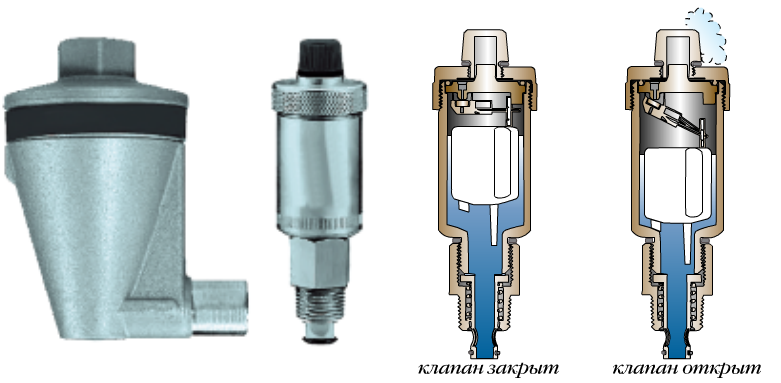

В основе работы воздухоотводчиков, срабатывающих автоматически, лежит поплавково-клапанный принцип. В латунном корпусе устанавливается поплавок, соединенный при помощи рычага с выпускным клапаном. Поплавок постоянно плавает в воде, клапан при этом перекрыт. В случае накопления воздуха поплавок опускается и открывает клапан. Газ выходит в атмосферу через узкое отверстие между поплавком и корпусом.

Далее происходит обратный процесс. По мере выхода воздуха корпус заполняется теплоносителем, и поплавок подымается, перекрывая клапан. При поломке воздухоотводчика не происходит утечки жидкости благодаря присутствию в конструкции запорных колпачков. Монтируется в систему автоматический воздухоотводчик через специальный запорный клапан, который перекрывается, когда устройство снимается. Это позволяет производить ремонтные работы без слива воды и сброса давления.

Устанавливаются такие устройства в самых высоких точках системы и располагаются вертикально. Чаще всего их монтируют в таких ответственных местах:

• на отопительном котле;
• в верхней точке стояка;
• на коллекторах;
• на воздушных сепараторах.

Более широкому применению препятствует низкое качество технической воды. Мелкие частицы, плавающие в жидкости, засоряют отверстие для сброса воздуха, и оборудование перестает работать. В арматуре AFRISO внесено принципиальное изменение в конструкцию:

• увеличен размер отверстия;
• отводящий канал расположен посередине поплавка.

Такая конструкция позволяет воздухоотводчику работать более эффективно и независимо от качества теплоносителя, к тому же значительно упростилось его обслуживание и чистка.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Виды автоматических воздухоотводчиков

В зависимости от варианта изготовления, автоматический поплавковый воздухоотводчик может быть прямым, угловым или радиаторным. Модели различаются по внешнему виду и месту установки, но принцип стравливания воздуха у них одинаков.

Устройства с прямым патрубком

Воздухоотводчик прямой — самый востребованный вариант устройства, поскольку он подходит для монтажа на верхних торцах вертикальных стояков, на коллекторах теплых полов, в составе группы безопасности, на циркуляционных насосах. При помощи тройника его можно врезать в проблемный участок трубопровода, если малый угол уклона провоцирует возникновение воздушных пробок.

Конструкция прямого автоматического отводчика воздуха с патрубком

Радиаторные и угловые модели

Угловой воздухоотводчик предназначен для установки в труднодоступных местах. К примеру, за счет патрубка, расположенного на боковой части корпуса, устройство можно присоединить к резьбовому торцу горизонтального трубопровода тупиковой ветки системы отопления. При необходимости угловые автоматические воздухоотводчики в системе отопления могут применяться вместо прямых.

Вместо ручного крана Маевского, на радиаторах могут устанавливаться стандартные угловые автоматические спускные клапаны, чтобы удалять часто возникающие воздушные пробки из батарей отопления. Однако более рациональным подходом является использование специальных радиаторных автоматических воздухоотводчиков. Такая модель также имеет угловое исполнение, но отличается от стандартного резьбовой нарезкой — она подходит для присоединения устройства непосредственно к радиатору, без использования переходника.

Технические параметры

Воздухоотводчики для систем отопления, работающие в автоматическом режиме, имеют различный присоединительный диаметр. В российских системах отопления используются устройства, резьбовые соединения которых составляют 1/2” и 3/4”. Наиболее распространена резьба 1/2”, которая также известна как ДУ15 (присоединительный размер равен 15 мм).

Также при выборе учитываются следующие характеристики :

• рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
• рабочая температура среды (стандартно до 110-120°С);
• тип резьбового соединения — наружная или внутренняя резьба.

Обратите внимание на материал изготовления корпуса. Надежные устройства изготавливаются из качественной сантехнической латуни

Силуминовые изделия характеризуются повышенной хрупкостью.

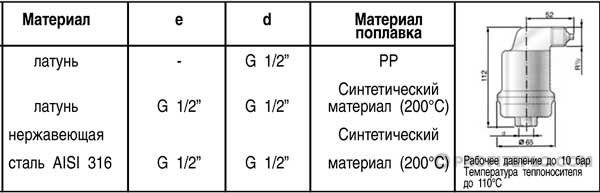

Технические данные автоматического воздухоотводчика

Для дома с автономным теплоснабжением подходит любой спускник воздуха системы отопления с нужным типом резьбы

Сложнее выбор устройства для радиаторов, подключенных к центральной теплосети — важно уточнить в ЖЭУ или другой организации, отвечающей за дом, рабочие параметры системы

Как убрать лишний воздух из батареи?

Перед тем как спустить воздух с системы отопления, надо хорошо разобраться в особенностях данной процедуры и подготовить все необходимые инструменты и материалы. Рассмотрим, как удалить воздух из системы отопления более подробно. Для такой работы понадобится специальный ключ, с помощью которого можно будет открыть воздушный клапан на радиаторе.

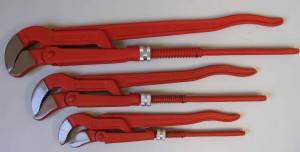

Лучше всего подойдет радиаторный ключ. Продается он в любом хозяйственном магазине. Если же установлена современная батарея, можно взять и простую отвертку. Надо подготовить и емкость, в которую будет сливаться теплоноситель. А также иметь рядом пару тряпок при возникновении непредвиденных ситуаций.

Алгоритм действий, как правильно стравить воздух из системы отопления, приведен ниже:

Осмотреть батарею и найти небольшой клапан (или кран Маевского, как его чаще всего называют). Устанавливают его в верхней части радиатора. Иногда таких устройств несколько. Но зачастую обходятся и одним клапаном. Открутить кран пока не послышится шипение воздуха

Отвинчивать надо осторожно, плавно. Подставить под клапан емкость

Нужно дождаться, пока весь скопившийся воздух не выйдет наружу. Когда вода будет выходить тонкой струйкой и прекратит пузыриться, значит, воздух из системы вышел

Некоторые специалисты советуют слить около 2-3 ведер воды после того, как начнет бежать вода без газов. Делается это для перестраховки, чтобы не пришлось выполнять подобные операции вновь. Закрутить кран обратно.

Помимо кранов Маевского часто используются и автоматизированные воздухоотводчики для систем отопления, которые стравливают лишний воздух самостоятельно. Такие автоматические агрегаты компактны и надежны. Но в это же время надо быть предельно осторожным. Ведь работает клапан без присмотра. И малейшее нарушение в процессе может стать причиной подтапливания чердака либо стояка.

Некоторые нюансы

Бывают ситуации, когда мастера при монтаже системы теплоснабжения не проводят установку специальных клапанов для спуска лишнего воздуха. Рассмотрим, как выпустить воздух из батареи отопления в этом случае. Для работы потребуется разводной либо газовый ключ. С его помощью нужно открутить заглушку. Делать это нужно очень медленно. Иногда заглушка не откручивается. Чаще всего это случается, если батарея чугунная. При этом надо на резьбу нанести специальную смазку и спустя некоторое время повторить попытку вновь.

Когда заглушка откручена, выполняется тот же алгоритм действий, что и с обычным краном. Когда пробка закручивается на место, надо не забыть намотать на резьбу либо ФУМ ленту, либо лен. Это позволит избежать подтеканий и придаст герметичности соединению.

Данная емкость всегда расположена на высшей точке системы обогрева. Когда вода спущена, нужно немного подождать, и потом открутить кран на расширительном баке. Обычно при повышении температуры батареи пробка выходит самостоятельно. Если же подобные действия оказались нерезультативными, то следует довести воду в контуре до кипения. В этом случае пробка обязательно выйдет.

Как часто надо спускать воздух?

Зная, как стравить воздух из системы отопления, можно предупредить и решить множество проблем. Но как часто надо проводить подобную процедуру в целях профилактики? Как правило, делать это нужно в начале отопительного сезона. Двух раз вполне достаточно (первый раз для проверки, второй для контроля). Конечно, если в системе имеются дефекты либо она неисправна, то количество спусков может быть и большим.

Если в квартире установлены алюминиевые радиаторы, то прежде чем запускать систему надо произвести спуск воды. Это поможет увеличить срок службы батареи в разы.

Разновидности воздухоотводчиков

Удалить воздушную пробку помогает кран Маевского. Этот небольшой латунный прибор позволяет развоздушить контур своими руками без вызова мастера. Основными деталями клапана являются:

• конический винт.
• металлический корпус.

Детали крана плотно прилегают друг к другу, что позволяет удерживать напор теплоносителя. Воздух из батарей выходит через специальное отверстие в кране Маевского. Воздухоотводчик открывают:

• пальцами рук;
• специальным ключом;
• отвёрткой.

Запуск отопления в квартире после монтажа должен включать развоздушивание в обязательном порядке.

Чтоб удалить воздушную пробку при помощи крана Маевского необходимо:

1. Отключить циркуляционный насос;
2. Провернуть клапан отвёрткой против движения часовой стрелки и дождаться стравливания воздуха.
3. Когда из отверстия начнёт вытекать вода, устройство закрывают.

Для стравливания воздуха из системы отопления можно обойтись и без крана Маевского. Некоторые пользователи устанавливают на контуре приспособление клапанно-поплавкового типа, которое самостоятельно спускает скопившиеся газы. Автоматический воздухоотводчик состоит из следующих компонентов:

• корпус из латуни;
• выпускной клапан;
• шарнирный рычаг;
• поплавок.

Предотвратить утечку теплоносителя в указанном приборе помогают запорные винтовые колпачки. Воздушная пробка образуется в месте, где должен быть перепад давления в системе отопления. Если нет скопления газов в системе, поплавок воздухоотводчика автоматического типа закрывает клапан. При появлении кислорода поплавок опускается и открывает клапан, что приводит к стравливанию воздуха.

Если нет кранов Маевского, избавиться от скопившихся газов поможет сепаратор воздуха. Такие приборы монтируют в большом контуре автономной отопительной системы. Сепаратор не только качественно отбирает воздух, но и удаляет частицы ржавчины, грязи и песка. Устройство состоит из цилиндра и вентиля для сброса шлама. Внутри резервуара вмонтирована сетка, которая образует завихрение теплоносителя, что способствует удалению мелких пузырьков воздуха. Скопившиеся частицы грязи удаляют через сливной кран.

Удалить воздух из отопительной системы можно самостоятельно несколькими способами. Если сделать это не получается, оставьте заявку на сайте и наши специалисты придут к вам на помощь. Для консультации по любым вопросам, связанным с отоплением позвоните по номеру+7 926 966-78-68

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.

Безопасность

1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

• Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
• Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заключение

Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Как удалить воздушную пробку

Движение теплоносителя осуществляется разными способами:

• С применением циркуляционного насоса, принудительной циркуляцией теплоносителя.
• Без применения циркуляционного насоса, за счет естественной конвекции. Самотечная система.

Сами схемы отличается, так, у систем с циркуляционным насосом расширительный бак закрытый, а у систем с естественным ходом теплоносителя — открытый.

Следовательно, и способы устранения и предотвращения будут принципиально отличаться.

В схеме с принудительной циркуляцией

В схемах с принудительной циркуляцией, чаще всего используются:

1. Автоматические воздухоотводчики, выпускающие воздух в автоматическом режиме, благодаря внутреннему устройству. Их лучше всего ставить в самых верхних точках системы отопления либо в критических местах, где наибольшая вероятность скопления воздуха (углы, обводы и другие). Для лучшего эффекта, туда, где будет стоять автоматический воздухоотводчик, трубу подводить под небольшим углом, чтобы и воздух и жидкость двигались в одном направлении для облегчения его вывода.
2. Ручные воздухоотводчики — кран Маевского, для спуска накопившегося воздуха. Так как он может просто застрять внутри радиатора и не проходить дальше. Воздух скапливается в верхней части радиатора, значит, и сам кран устанавливается в верхний патрубок с торца, для легкого удаления воздушной пробки.
3. Более безопасный способ — это «Группа безопасности», в которую входят воздухоотводчик, манометр давления и предохранительный клапан, для сброса излишек давления в системе. Это приспособление самое популярное среди монтажников, так как не требует дополнительных соединений, простое в установке и включает все необходимое для обеспечения безопасности котла и эксплуатации самой системы отоплений. Контроль и сброс воздуха и излишка давления в одной точке имеет явное преимущество.
4. Воздушный сепаратор. В отличие от других приспособлений, данный агрегат удаляет именно растворенный в воде воздух. Он преобразует его в пузырьки, которые сразу же выводятся через встроенный воздухоотводчик. Это избавит от опасности расширения при нагреве, повреждения труб, радиаторов или системы в целом.

При естественной циркуляции

В системе с естественной циркуляцией с верхней разводкой воздух удаляется непосредственно через открытый расширительный бак. Сама магистраль в таком случае должна подаваться вертикально к баку, который ставится в самой верхней точке, для обеспечения безопасности и естественного вывода. Обратный поток, следует ставить под уклоном.

Если же установлена нижняя разводка, то следует придерживаться способов, как и при применении циркуляционного насоса.

Фото 1. Так выглядит кран Маевского, который используется для спуска воздуха и устанавливается в верхней точке радиатора.

Каким бы ни был основной способ вывода, будь то автоматический воздухоотводчик или расширительный бак, не стоит пренебрегать кранами Маевского. Их лучше всего устанавливать на каждом радиаторе отопления, так как, если воздух скопится в них самих, то проще и быстрее будет вывести его как раз через эти клапаны.

Конструкция и принцип работы ручного воздушного клапана

Игольчатый ручной воздушный клапан также называют краном Маевского. Его устройство:

• Латунный корпус (пробка) с наружной резьбой 1/2// или 3/4// для подсоединения к радиатору. В корпусе два отверстия для выпуска воздуха Ø 2 мм — одно в торце корпуса, второе — на боковой стенке;
• Латунный запорный винт. С одной стороны винта — паз под шлицевую отвертку, с другой стороны винт обработан под конус, закрывающий воздушное отверстие (положение «закрыто»);
• Пластиковый кожух.

В продаже можно встретить так называемый «кран под руку». Чтобы им пользоваться не нужен ни ключ, ни отвертка — пробка легко откручивается рукой.

Для отвода воздуха из корпуса нужно выкрутить винт. Для этого можно, конечно, воспользоваться отверткой, но есть специальные ключи, которые чаще всего идут в комплекте. После нескольких оборотов конус винта выходит из торцевого отверстия и в полость корпуса поступает воздух, который сразу же стравливается через второе боковое отверстие. Главное — не спешить перекрывать кран. Около 30 — 40% воздуха должно выйти с водой, так что нужно запастись временем, тазиком и тряпками. После того как будет выпущен воздух, нужно долить в систему потерянную воду.

Монтаж

В современных алюминиевых или биметаллических радиаторах отопления уже предусмотрено отверстие под установку крана Маевского. Его можно найти на стороне противоположной подаче теплоносителя, сверху. Скорее всего, там уже стоит гайка под установку. В нее вкручена пластиковая заглушка. После ее удаления на это место монтируют воздушный клапан. Перед этим резьбу крана необходимо уплотнить резиновой или силиконовой прокладкой.

Установка крана Маевского на чугунную батарею значительно сложнее. Начнем того, что эти клапаны значительно мощнее тех, что стоят на алюминиевых радиаторах — они выдерживают давление до 16 атмосфер и температуру 150 С°. Последовательность действий:

1. Слить воду с радиатора;
2. В верхней заглушке чугунной батареи прорезать отверстие и нарезать резьбу, ответную наружной резьбе воздухоотводчика;
3. Вкрутить кран Маевского;
4. Добавить воду в систему.

Неисправности и способы их устранения

В случае неисправности крана появляется течь. Причин тому может быть несколько:

• Заводской брак. Один из пятидесяти кранов вообще не держит давление. Единственный выход – замена;
• Слишком короткий винт. В этом случае его коническая часть не может полностью перекрыть отверстие, поэтому нужно приложить определенное усилие, чтобы ввернуть винт до упора;
• Твердые частички мусора, попадая между винтом и корпусом, могут повредить внутреннюю резьбу. Одноразово здесь может помочь фум-лента, но позже все равно придется менять кран.

Какие признаки указывают на необходимость установки воздушного клапана?

Чтобы не допустить скопления воздуха теплотехники предлагают использовать клапан воздушный для отопления с самого начала эксплуатации контура, поэтому специалисты-теплотехники в составленной схеме отопления дают рекомендации относительно того, какой именно воздухоотводчик подойдет к конкретной системе отопления.

Однако в некоторых случаях, пытаясь сэкономить средства на покупке данного типа регулирующей арматуры, собственники отказываются от установки приборов и тем самым провоцируют ряд проблем. Чтобы решить их, им приходится монтировать клапан воздушный для системы отопления уже после того, как контур был обвязан и подключен к котлу.

Следующие признаки свидетельствуют о наличии воздушных пробок и указывают на необходимость интеграции воздухоотводчика в контур отопления:

1. неравномерный прогрев батарей;
2. появления «холодных пятен» на трубопроводе;
3. плохая циркуляция в системе отопления;
4. шум в отопительных приборах;
5. некачественный обогрев дома.
