Особенности установки приемной воронки ливневой канализации на кровле

Особенности внутреннего водостока

Поскольку плоская кровля не имеет наклона для естественного стока атмосферных осадков, к конструкции водоотвода предъявляются особые требования. В принципе организовать внутренний водосток плоской кровли с точки зрения трудозатрат намного сложнее, чем внешний, который мало в чём отличается от водостока традиционных скатных крыш. Но при этом внутренний водосток обладает рядом неоспоримых преимуществ перед внешним, а сам принцип сбора воды слегка напоминает тот, что используется в ванной – она стекает в том направлении, где сопротивление току жидкости наименьшее, то есть в сторону воронки. Затем вода стекает в канализационную трубу и стекает в стандартный канализационный сток. Нетиповая схема предполагает сбор воды в резервуар для её дальнейшего применения (в технических целях).

Рассмотрим основные достоинства плоской крыши с внутренним водостоком:

• отсутствие эффекта промерзания сточных вод, поскольку трубы спрятаны внутри здания;
• высокая эстетичность таких систем обусловлена отсутствием труб и прочих элементов водоотвода, имеющихся на кровле и фасаде здания;
• эффективность водоотвода у внутреннего водостока выше, чем у внешнего.

Проектирование ливневой канализации

Даже на самых маленьких участках проводить строительство ливневки «на глазок» нельзя. Все дело в том, что неправильно подобранное сечение отводящего коллектора приведет к его переполнению, а это резкое снижение эффективности работы всей канализационной системы. Поэтому предварительно необходимо сделать расчеты.

Основной из них – пропускная способность. Для этого придется узнать три характеристики региона.

1. Среднее количество выпадаемых осадков. Обозначается этот показатель как «q20». Его можно найти в СНиП 2.04.03-85.
2. Тип грунта.
3. Площадь участка (F).

Сама формула: Q = q20 x F x Ψ, где Ψ – поправочный коэффициент, который определяет, каким материалом покрыты площадки. К примеру, для кровельного материала этот коэффициент равен 1,0, для асфальтовых площадок и дорожек 0,95, для бетона 0,85, для щебеночного покрытия 0,4.

После того как по СНиП определен объем отводящей воды, можно подобрать лотки или трубы по сечению. К примеру, на фото ниже показана таблица, в которой указана пропускная способность труб. Для ливневки обычно используется труба диаметром 100 мм.

Таблица пропускной способности пластиковых труб

Немаловажным показателем по СНиП является глубина прокладки трубной закрытой ливневой канализации. В своде правил об этом точно говориться – минимальная глубина заложения ливневой канализации определяется опытом эксплуатации систем в той местности, где она проводится. Но есть и более точные показатели.

• Если в ливневку закладываются трубы диаметром до 500 мм, то их надо устанавливать на глубину 30 см. Это минимальное значение.
• Если производится установка труб большего диаметра, тогда глубина должна быть не меньше 70 см.

И еще один показатель, который определен СНиПом. Это угол наклона системы лотков или труб. Устройство дренажа по СНиП определяет наклон в зависимости от сечения элементов водоотвода. К примеру, по трубам.

• Если укладывается в ливневку труба сечением 110-160 мм, то оптимальный для нее угол наклона 8 мм на один метр длины системы.
• Если используется труба диаметром 200 мм – угол уклона 7 мм.

И чем больше сечение трубопровода, тем больше должен быть его наклон. При этом в СНиПе оговаривается максимальный показатель угловой величины, он не должен превышать 1,5 мм на 1м длины трубы или лотка. Все дело в том, что ливневая канализация – это не просто вода от атмосферных осадков и таящего снега, но и достаточно большой объем крупных и малых примесей. Так вот при большом угле наклона вода будет двигаться с большой скоростью, оставляя за собой те самые примеси. Они просто под действием своей массы не будут поспевать за водными потоками. А это гарантия быстрого заиливания и образования засоров.

Различные сечения лотков

Что такое охранная зона ливневой канализации?

Это понятие у многих вызывает недоумение. Но устройство охранной зоны ливневой канализации – прямое требование СНиП. Речь идёт о расстоянии в обе стороны от места устройства любого элемента системы водоотвода (или от его проекции на поверхность земли, если система заглублена). Это расстояние равно пяти метрам. В указанной зоне нельзя:

• что-либо строить (даже если это просто навес);
• сваливать мусор;
• парковаться;
• делать посадки (здесь зона может быть уменьшена до трёх метров).

Ливневая канализация, построенная на основании тщательных расчётов в соответствии с СНиП 2.04.03-85, в полной мере решает все задачи отвода дождевых и/или талых стоков и обеспечивает защиту фундаментов зданий, а также прилегающих участков.

Устройство внутреннего водостока для плоской крыши

На данный момент разработана одна из наиболее эффективных конструкций систем внутреннего водостока для плоской крыши. В первую очередь она включает в себя колпак, составными компонентами которого является крышка и стакан.

Верхняя часть, то есть крышка, должна быть съемной, тогда как во внутренней части не всегда выделяют конкретные элементы – они могут составлять одно целое. Между крышкой и колпаком стоит решетка – часть водостока, защищающая его от попадания различных посторонних вещей. Именно между плоскими гранями воронки встык к решетчатой части и монтируется водоизолирующий настил.

Стандартную воронку для отвода воды из плоской крыши составляют следующие элементы:

• фильтр от листьев;
• воздушный фильтр;
• металлический прижимной фланец;
• уплотнительная прокладка из резинобитума;
• приемная воронка;
• приемная труба;
• термокабель.

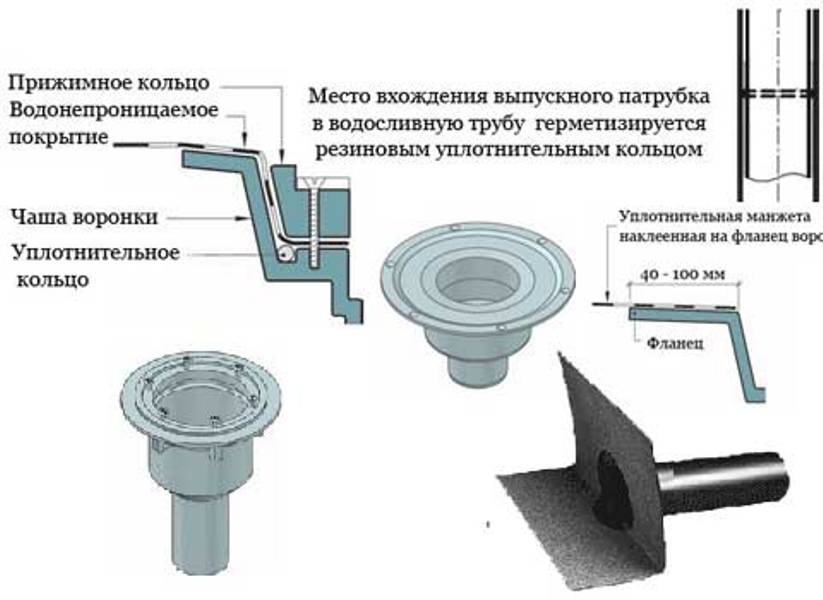

Водосточная воронка

Устройство внутреннего водостока на плоской кровле имеет некоторые отличительные особенности, которые следует отметить:

• нередко стакан оснащен расширенным снованием, предназначенным для зажима водоизоляционного слоя;
• минимальное количество воронок между ендовами – зонами поверхности кровли, создающими входящий угол;
• самое большое допустимое расстояние между воронками может быть 48 метров;
• диаметр труб может быть разным – от 85 до 200 миллиметров;
• необходимо предусмотреть специальные устройства проведения ревизий, а также осмотра системы и ее чистки (чаще всего их устанавливают снизу дома);
• стояки и трубы для отвода воды должны не только хорошо функционировать при нормальном стоке, но и работать при различных засорах и проблемах.

Если устройство стока воды будет правильно продумано, никаких проблем в дальнейшей его эксплуатации не возникнет

Поэтому важно придерживаться определенных правил проектирования и монтажа таких систем

Схема водостока

Особенности внешнего участка системы

                Наружный
участок представляет собой либо дренажный колодец, соединенный с внутренним
участком подземным трубопроводом, либо присоединение к магистральной линии.
Особенность работы этих сетей состоит в непостоянной загрузке. Большую часть
времени внутренняя полость пустая, что делает ее привлекательной для грызунов и
насекомых. Если монтаж
системы был выполнен с ошибками, возникнут засоры. Для устранения по всей длине
подземной части трубопровода устанавливаются ревизионные (смотровые) колодцы.
Расстояние между ними должно составлять не более 50 м (для труб диаметром от
200 до 450 мм). Прочистка засоров — трудоемкая процедура, поэтому чаще
всего используют наружные лотки. Они накрыты декоративными решетками и легко
очищаются от песка и мелкого мусора.

                Существуют разные типы наружных систем:

• самотечные;
• напорные.

Первые представляют собой систему
трубопроводов, расположенных под определенным уклоном. Стоки текут по ним
самостоятельно, без посторонней помощи. Второй тип представляет собой комплекс
труб, расположенных на разных уровнях. Подача стоков производится при помощи
специальных насосов. Такой тип сети используется в условиях плотной застройки,
сложного рельефа местности или необходимости обойти автостраду.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз

При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

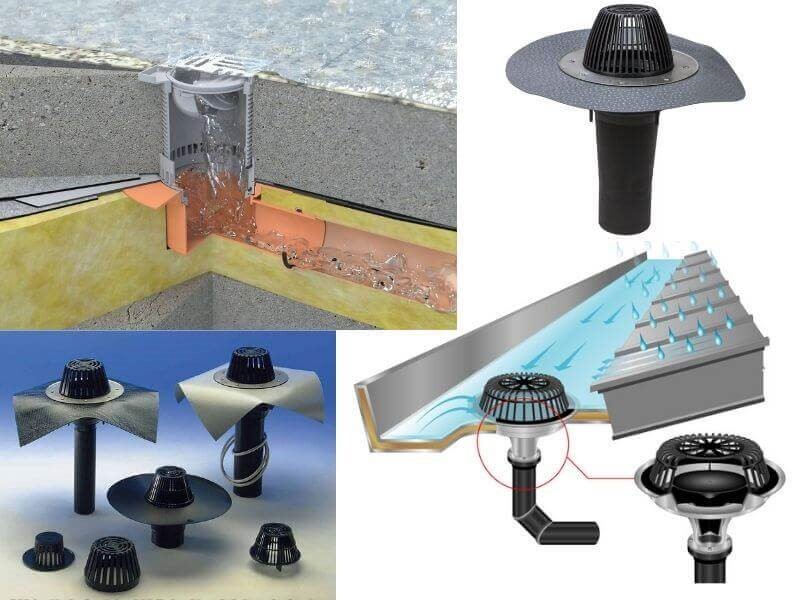

Правила выбора и установки кровельной сливной воронки

Существует несколько простых, но обязательных к исполнению правил. При выборе и установки сливной воронки следует их придерживаться. Без их соблюдения эффективность водосточных систем резко упадет:

• Для кровли из металлопрофиля применяются металлические воронки.

• На кровле из битума или на покрытиях из полимера необходимо устанавливать полимерные воронки.

• Соединение воронки с кровлей должно быть абсолютно герметичным. Для этого необходимо наклеить дополнительный гидроизоляционный слой, продлив его на борта кровельной воронки. В случае, если на кровле наклеено несколько слоев гидроизоляции, то сливная воронка устанавливается между этими слоями.

• Обязательно наличие у воронки съемной крышки для защиты от попадания в водосток грязи и мусора.  К тому же данный вид защиты поможет избежать засорения листьями, ветками, песком и другими видами уличного мусора.

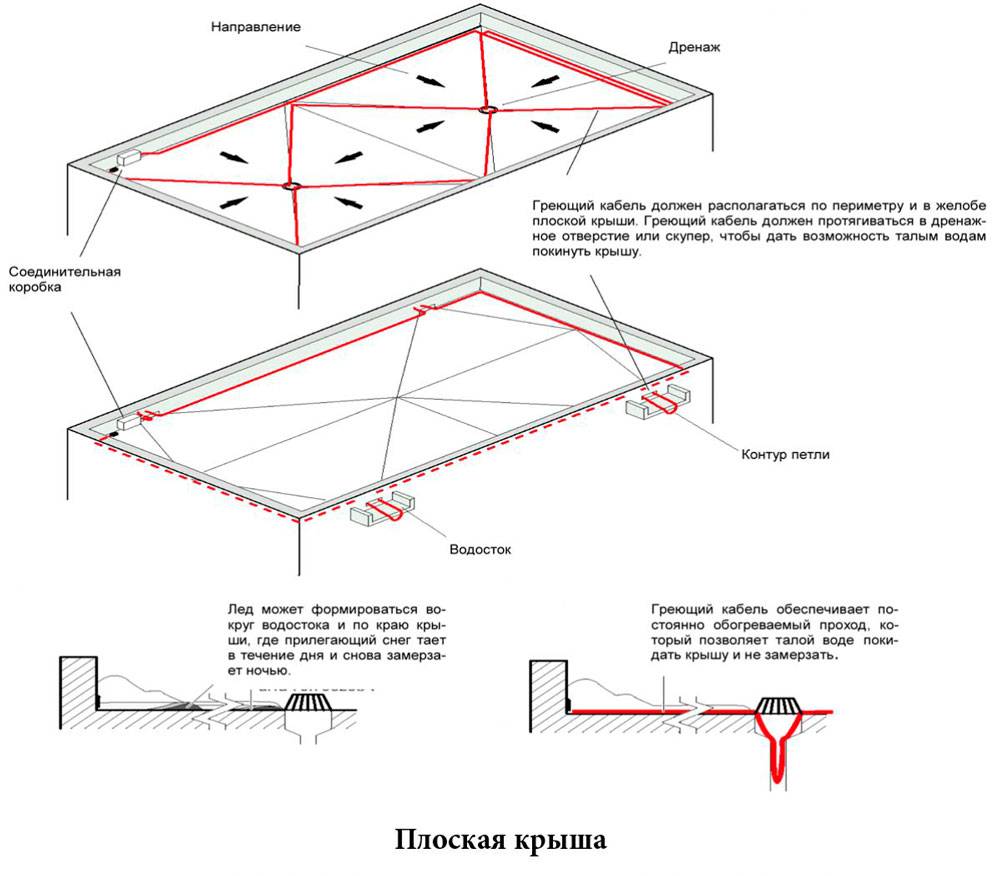

• Для того чтобы исключить замерзание воды в воронке, к ней необходимо подвести подогрев.

Выбор труб для ливневой канализации

Чтобы выбрать трубы под ливневую канализацию, учитывается принцип её функционирования. Так как система не испытывает серьезных нагрузок, поэтому к выбору расходного материала не предъявляют строгих требований. Чаще строители применяют полимерные материалы, реже монтируют стальные и бетонные изделия.

Последний материал применяется для обустройства городской системы. Для таких изделий характерна высокая устойчивость к коррозии и нагрузкам. При этом они не разрушаются под влиянием влаги. Применение стальных изделий не оправдано, так как сталь склона к коррозии.

Чтобы обустроить наружную систему, применяют полиэтиленовые трубы с диаметром в 110 мм.

Для монтажа ливневки рекомендуется использовать следующий материал:

• ПВХ – такие трубы легко устанавливаются без специального оборудования. Для обеспечения герметизации применяют штатные уплотнители. Рассматриваемый материал обладает высокой прочностью и морозоустойчивостью;
• гофрированные трубы с несколькими слоями – изготавливаются из полипропилена. Материал выдерживает значительные нагрузки, так как оснащен множественными ребрами жесткости.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз

При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Устройство ливневой канализации в многоэтажном доме – внутренняя и внешняя

Ливневка на кровле дома состоит, в основном из труб, и предназначена для сбора воды с плоскости крыши, направлении ее в специально устроенные водостоки и транспортировке за пределы опорного основания многоэтажного здания – в коллектор ливневой канализации.

Кроме того, внутренняя ливневая канализация призвана решать следующие задачи:

1. Защита почвы, прилегающей к зданию от размывания, защита опорного основания.
2. Отвод воды от строения на безопасное расстояние.
3. Защита поверхности стен и финишной отделки здания от воздействия водных потоков, что позволяет сохранить их внешний вид и приемлемую влажность.
4. Из-за отсутствия труб на наружной поверхности здания улучшается его зрительное восприятие.

Так же, большинство элементов ливневой канализации располагаются внутри здания, что защищает их от воздействия морозов в холодное время года.

По типовой схеме ливневые канализации в многоэтажном доме устроены из следующих составляющих:

1. Водоприемная воронка для сбора ливневых вод с защитной решеткой от засорения листьями и прочим мусором. Для предотвращения замерзания зимой на горловине может устанавливается греющий кабель.

1. Отводная труба.
2. Стояк для отведения воды представляет собой трубу. Применяются изделия из стали, асбеста, чугуна. Но наиболее популярными являются, пластиковые трубы.

1. На стояке в обязательном порядке устанавливается ревизия. Она представляет собой вставку с отводом и крышкой на винтах. Устраивается герметично.

1. Скрытый в земле участок водопровода устраивается для отвода воды в коллектор, представляющий собой лоток с решеткой, который устанавливается вокруг здания.

Устройство ливневки

Для обустройства ливневой канализации применяется комплекс каналов и устройств, предназначенных для сбора, фильтрации и отвода атмосферных осадков в специальные резервуары. Задача такой системы – устранение излишков влаги, которые разрушают строительные объекты, возведенные на земельном участке.

Ливневка – линейная сеть, состоящая из следующих основных элементов:

• дождеприемник – воронки, поддоны, лотки, необходимые для сбора осадков;
• трубы – транспортируют воду к пескоуловителям;
• смотровые колодцы – контролируют всю систему;
• фильтры – удерживают частицы почвы и мусор.

Вышеперечисленные элементы организуют единую систему, которая работает по точечной либо линейной технологии. Каналы, которые прокладываются в почве, сооружаются из труб. Для обустройства поверхностных канав используют лотки и желоба из бетона, пластика и асбеста. Чтобы обеспечить естественное движение осадков к устройствам фильтрации, элементы систему монтируются под уклоном.

Для обустройства точечной системы используются дождеприемники. Их монтируют под желобами водостоков. Все устройства, принимающие воду, соединяются с единой магистралью. Система укомплектовывается решетками, которые задерживают мусор при проникновении в систему.

Линейная система представлена в виде сети каналов, которые прокладываются под землей либо в траншеях.  Лотки, в которых собираются осадки, оснащаются решетками. Их монтируют вдоль линии. Линейная система, в отличие от точечной, собирает осадки с кровли и бетонных площадок.

Из чего состоит ливневая канализация

Конструкция любой системы предполагает наличие определенных составляющих частей, ливневая канализация вокруг дома в этом плане не является исключением.

Колодец

Колодец в ливневой канализации может иметь разный объем, этот параметр зависит от габаритов кровли, площади участка и среднего количества осадков, характерного для определенного региона.

Для изготовления колодца можно использовать бетонные кольца, при этом нижнее кольцо должно иметь дно. Для обустройства современных ливневых канализаций используются пластиковые емкости, которые характеризуются полной герметичностью, в отличие от сборных бетонных конструкций.

Назначение ливневой канализации

Основная задача системы – вывод талой и дождевой воды с земельного участка. Ливневка обустраивается, если в местности идут частые дожди, а земельный участок расположен в низине либо на водонепроницаемом грунте. Чтобы осадки не подмывали основание дома, рекомендуется их выводить в дренаж, водосток либо водоем.

Специалисты выделяют 2 вида ливневой канализации:

• открытый – монтаж лотка и желоба с целью отвода воды за пределы земельного участка;
• закрытый – монтаж труб ливневой канализации в почву. В этом случае стоки попадают в систему через водосборники.

Для обустройства первой и второй конструкции применяются трубы. В первом случае они монтируются на отдельных участках, а во втором – по всей площади.

Применяемые материалы для ливневых колодцев

Производители изготавливают колодцы из полимеров и железобетона. Самостоятельно их можно сделать из бетона и кирпича.

Пластик

Для удобства транспортировки пластиковые колодцы продают в разобранном виде. Они состоят из гофрированной шахты, горловины с люком и дна. Некоторые модели комплектуются лестницами для удобства обслуживания. Вместимость изделий различная. После расчетов покупают резервуар нужного объема.

Люки различаются уровнем прочности. Их выбирают в зависимости от места установки, интенсивности движения и нагрузки.

Достоинство изделий – малый вес. Их удобно транспортировать. Монтаж системы легкий – справится 1 человек. Жесткость конструкции обеспечивает гофрированная шахта. Служит такой дренажный колодец для ливневой канализации более 50 лет. Ему не страшны морозы, не нужна дополнительная герметизация.

Цена, в зависимости от материала и объема, может быть высокой. Еще один минус – высокая вероятность выталкивания на поверхность легкого изделия пучинистыми грунтами. Чтобы этого избежать, делают бетонное основание с вмонтированными гаками. К ним привязывают емкость. Это немного замедляет и усложняет монтаж.

Кирпич

Материал применяется в частном строительстве. При этом он должен отвечать следующим требованиям:

• кирпич только красный, хорошо обожженный;
• пустотелый и ячеистый не используют: в нем остается влага, которая зимой замерзает и разрушает материал;
• силикатный кирпич не выносит сырости, т.к. разлагается от нее.

Для обустройства кирпичного колодца не требуется специальная техника и высокая квалификация каменщика. Стенки выкладывают в полкирпича на цементном растворе, делая перевязку рядов. Прослужит сооружение немало лет: в атмосферной воде нет агрессивных химических веществ, которые повреждали бы кирпич.

Бетонные кольца

Железобетон – наиболее распространенный материал для ливневых колодцев. Однако постепенно он вытесняется пластиком. Цена качественных изделий высокая, но и прослужат они долго. Производители, предлагающие дешевые изделия, экономят на дорогой арматуре, из-за чего прочность становится меньше, а срок службы сокращается.

Сложно проделать отверстия под патрубки. Качественный железобетон поддается только перфоратору, а толстую арматуру приходится разрезать болгаркой или сварочным аппаратом.

Кольца требуют герметизации на стыках, в месте соединения с дном. Отверстия вокруг труб заделывают уплотнительными материалами, закрывают цементным раствором. Сооружение получается прочным, его не раздавит землей при замерзании и оттаивании.

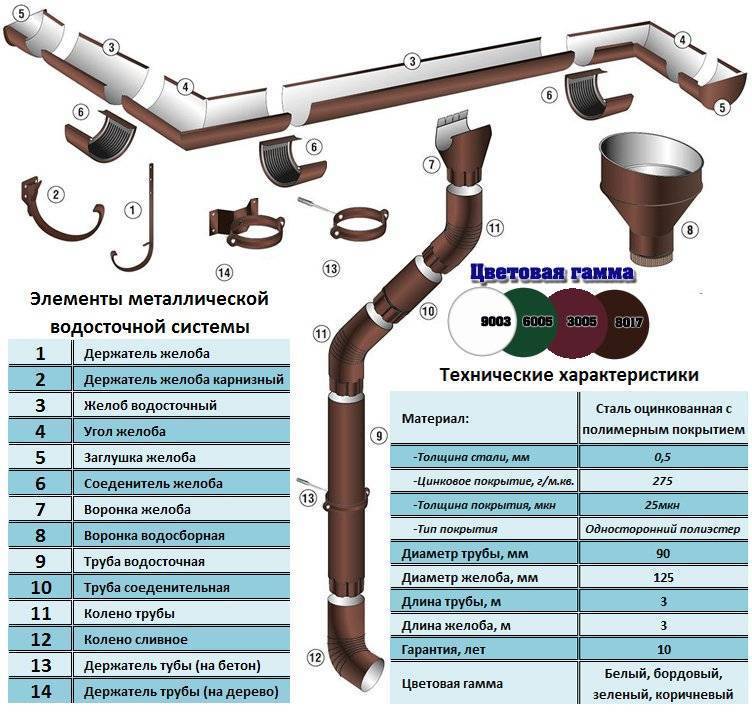

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
3. Элементы для слива жидкости в канализацию.
4. Внутренние и внешние углы.Применяются в сложной конструкции.
5. Муфты. Они служат для соединения желобов, если конструкция длинная.
6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
8. Заглушка. Она устанавливается для ограничения потока воды.

Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.
