Водосток из канализационных труб своими руками: выбор материалов, проектирование и этапы монтажа

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

на край стропильной системы,
на лобовую планку карниза,
на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

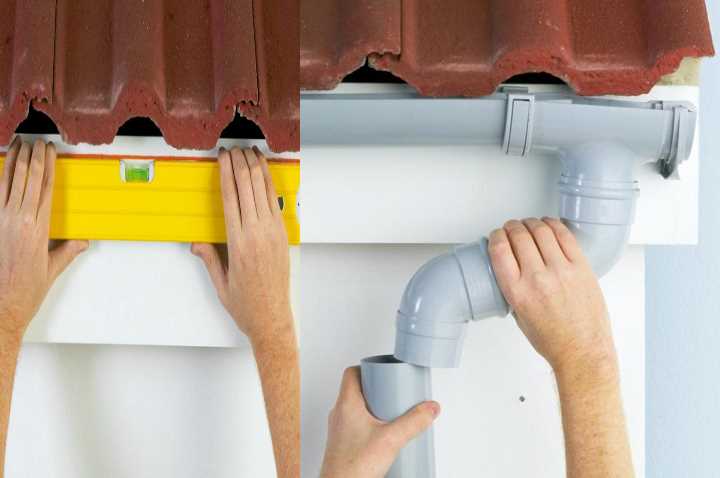

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

саморезы, шуруповерт или отвертка;
уровень и рулетка;
напильник, наждачная бумага;
ножовка по металлу или болгарка;
бечевка;
лестница или строительные леса.

1 этап работ

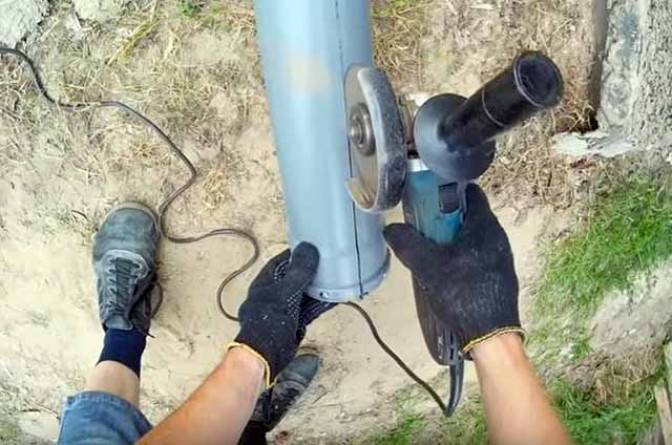

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

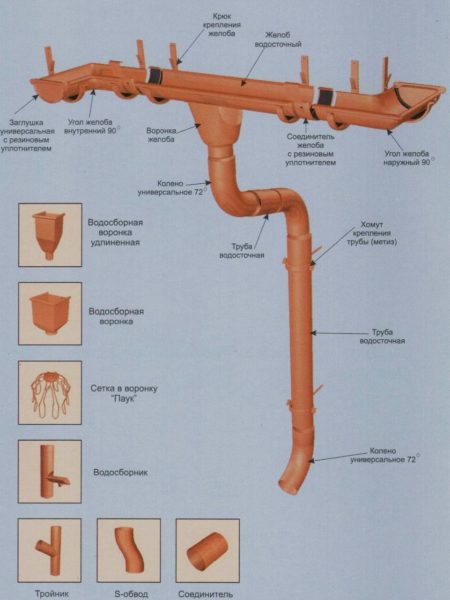

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

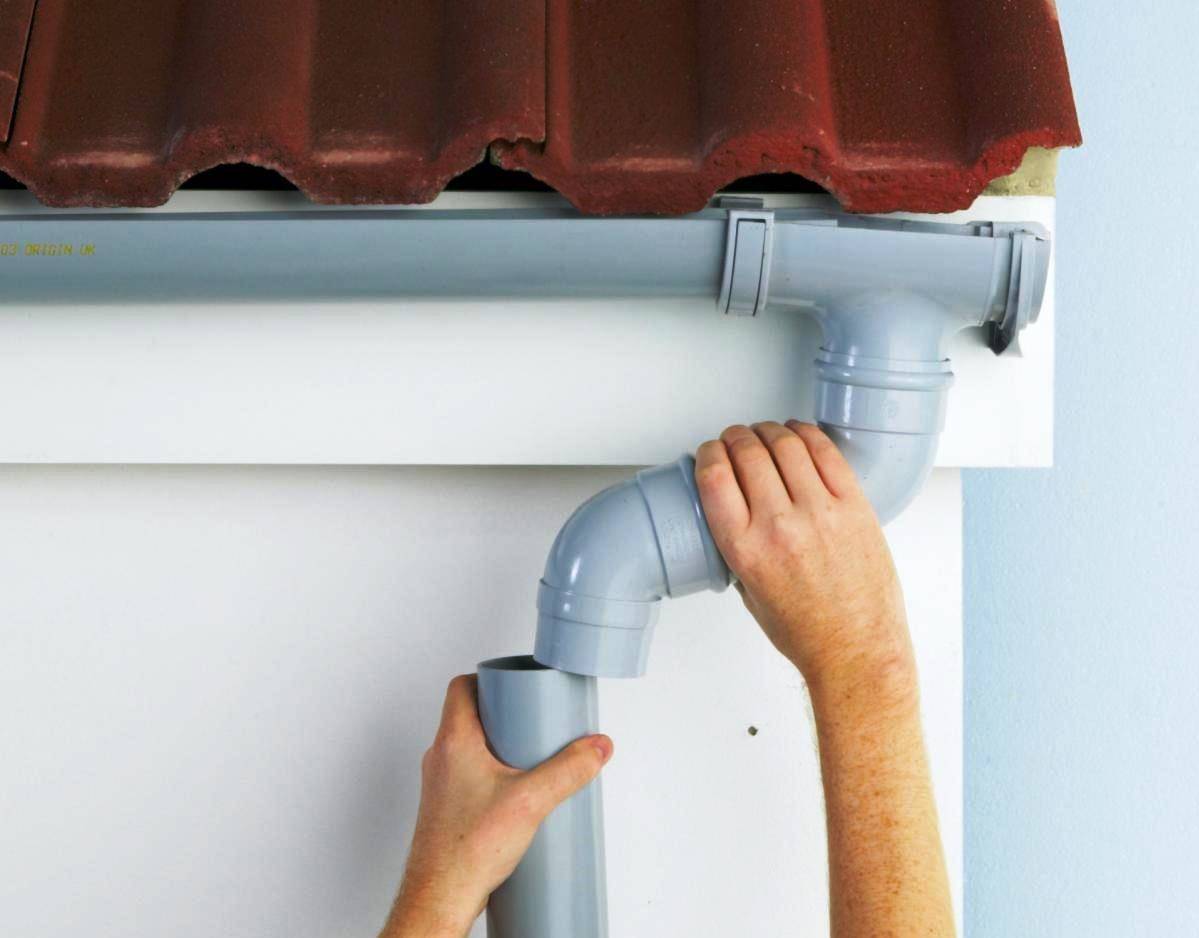

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Все, что вам нужно знать о 110-мм подземном дренаже

Итак, вы хотите узнать больше о 110-мм подземном дренаже? Позвольте Total Pipeline Systems предоставить вам все, что вам нужно знать.

Когда дело доходит до подземного дренажа, вам потребуются не только правильные инструменты, но и необходимые навыки и знания.

Одна из самых важных вещей, которую нужно сделать, устанавливаете ли вы совершенно новую систему или модернизируете существующую, — это планировать. Имея представление о том, что вы делаете и куда все идет, вам будет намного проще, и вы убедитесь, что ваш 110 мм подземный дренаж соответствует строительным нормам, не затрагивая фундамент.

Отдел надзора за строительством

Являетесь ли вы землекопом, вносящим изменения в вашу подземную дренажную систему, или подрядчиком, адаптирующим дренаж 110 мм, вашим основным контактным лицом будет отдел надзора за строительством. Вам нужно будет связаться с ними, прежде чем начать свой проект, поскольку они обеспечат осуществимость и безопасность.

Типы дренажных систем

Зная свои водостоки, вы сможете заказать подходящую продукцию для своего водостока 110 мм – будь то водосточные трубы или фитинги.

В зависимости от типа собственности сточные воды и поверхностные воды могут стекать в одну и ту же трубу, и хотя это не проблема, вам понадобится канавка с ловушкой, чтобы предотвратить утечку загрязненного воздуха. Современные свойства, как правило, имеют отдельные системы, и это часто является наилучшей практикой.

Оборудование для подземного дренажа

Компания Total Pipes предлагает широкий ассортимент 110-миллиметровых подземных дренажных труб и фитингов, поэтому вам не нужно беспокоиться о том, чтобы найти именно то, что вам нужно для вашей системы.

Все дренажные трубы диаметром 110 мм коричневого цвета. Они производятся в Великобритании и сертифицированы по стандарту BS EN 1401. Мы поставляем пластиковые дренажные трубы длиной 3 м для обеспечения высокой прочности и долговечности.

С инновационным уплотнением и защелкивающейся крышкой, 110-миллиметровые подземные дренажные трубы просты в установке и подходят для соединений с нажимной посадкой. Мы поставляем подземные дренажные трубы с различными соответствующими фитингами, чтобы обеспечить комплексное решение.

К ним относятся:

Дренажные муфты предназначены для соединения двух труб вместе. Для облегчения установки муфт и предотвращения утечек можно использовать смазку.
Стандартные колена используются для изменения направления потока. Мы поставляем их в вариантах с одним или двумя патрубками и под разными углами, что позволяет вам выбрать наиболее подходящий для ваших нужд подземный дренаж.
Опорные отводы используются для 110-мм подземного дренажа со встроенными уплотнениями. Они соединяют канализационные стояки и санитарно-технические устройства первого этажа с подземным стоком.
Водосточные желоба или ловушки для водостоков удерживают воду для предотвращения утечки грязной воды. Они спроектированы таким образом, чтобы выдерживать трафик, будь то транспортные средства или пешеходы.

Преимущества подземных дренажных труб диаметром 110 мм

Существует множество способов использования подземных дренажных труб диаметром 110 мм. Их можно быстро и легко установить, если вы знаете, как это сделать, но будьте уверены, наша команда экспертов поможет вам и посоветует, если вам понадобится помощь в установке дренажных труб и фитингов.

Доказано, что пластиковые дренажные трубы диаметром 110 мм устойчивы к химическим воздействиям, предотвращая попадание сточных вод и загрязнение почвы, которые впоследствии могут привести к коррозии.

Наша продукция чрезвычайно универсальна. Они приспосабливаются к нормальному движению грунта и легко адаптируются к существующей дренажной системе.

Все наши продукты полностью опробованы и протестированы перед тем, как их можно будет приобрести, что дает вам уверенность в том, что они соответствуют стандартам и безопасны в использовании.

Мы не предлагаем минимальную плату, поэтому вы можете заказать то, что хотите, когда хотите, и получить его вовремя, чтобы начать ваш проект.

Инструменты и материалы

Для работы понадобятся следующие материалы:

трубы диаметром 5 см;
трубы диаметром 11 см;
тройники с разным диаметром на выходах (по 11 см на двух входах и 5 см на одном выходе – к нему подключится вертикальный сток);
переходники, если планируется отводить воду не вертикально, а под некоторым углом (например, для сбора осадков в специальную ёмкость);
кронштейны для подвешивания желобов (по одному на каждые 50-60 сантиметров);
хомуты для крепления вертикальных стоков (по одному на каждые 1,5-1,8 метра);
герметик для промазывания всех стыков (универсальный или для наружных работ).

Необходимые для сборки инструменты:

болгарка;
специальный круг с алмазным напылением и сегментами, обеспечивающий качественную и безопасную резку труб (из-под диска будет выходить исключительно мелкая стружка, остывшая до низкой температуры);
можно также использовать электрический лобзик или кусок ножовочного полотна (это самый бюджетный инструмент);
строительный шнур (используется для определения уровня крепления кронштейнов);
отвёртка для работы с шурупами.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

длину периметра крыши;
высоту дома;
количество вертикальных стояков;
количество соединений желобов;
количество заглушек, уголков и тройников;
количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Это интересно: Обои в дизайне гостиной — изучаем обстоятельно

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
Возможность выполнения работ своими руками без привлечения подрядных организаций.
Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
широкий диапазон рабочих температур;
малый вес;
разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

подверженность разрушению при внешних механических воздействиях;
необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

длительные сроки эксплуатации;
не поддерживают горение;
стойкость к внешним механическим воздействиям.

Недостатками можно считать:

высокая стоимость;
значительный вес;
подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Выбираем инструмент правильно

Отдельно следует отметить, как правильно выбрать инструмент для роспуска пластиковых труб. Обычно строители используют для этой цели болгарку, но при этом защитный кожух наполняется расплавленным пластиком. Решить эту проблему не помогает даже отсутствие кожуха на болгарке. Но в этом случае возрастает вероятность травмироваться во время выполнения работ. Чтобы решить проблемы, строители со стажем рекомендуют использовать сегментированный диск с крупным алмазным напылением. Именно применение дисков такого вида позволяет распускать пластиковые трубы без образования расплавленного пластика. Если нет болгарки, вполне можно разрезать трубы при помощи электрического лобзика.

Самостоятельное устройство водостока из канализационных труб

Выполнить отливы из канализационных труб своими руками не представляет особых трудностей. Начать работу стоит с создания чертежа будущей конструкции.

Проектирование

Схема водостока будет включать следующие элементы:

отливы;
воронки;
вертикальные трубы стояков;
кронштейны;
хомуты.

Расчет количества необходимых материалов:

Желоба будут проходить по всему периметру крыши. Чем меньше мест стыковки деталей по длине, тем надежнее станет конструкция. Поэтому лучше выбирать более длинные трубы. Стоит также учитывать, что каждый элемент разрезается пополам.
Вертикальные стояки устанавливаются на расстоянии не более 12 метров. Если длина здания меньше, то водостоки устраиваются по углам. Их длина равняется высоте дома.
Для отведения воды в ливневую канализацию или лотки потребуются также угловые элементы для стояков. Они обычно устанавливаются в верхней и нижней части конструкции.
Количество кронштейнов для желобов рассчитывается исходя из шага установки 50-60 см. Дополнительные элементы требуются в местах стыковки двух отливов, местах установки воронок, по углам здания.
Держатели вертикальных труб фиксируют элементы к стене. Их потребуется не менее двух штук на каждую деталь стояка.
Воронки монтируются на каждый вертикальный водосток.

На желоба также потребуются: заглушки для тупиковых отрезков, ограничители перелива воды, соединители, наружные и внутренние угловые элементы.

Для работ по устройству водосточной системы из канализационных труб своими руками нужны следующие инструменты:

болгарка или ножовка по металлу для распила пластиковых деталей;
строительный уровень и рулетка;
отвертки или шуруповерт;
напильник;
веревка;
лестница.

После подготовки всех материалов и инструментов приступают к устройству водосточной конструкции.

Этапы монтажа

До начала монтажа необходимо определиться со способом установки конструкции. Желоба можно фиксировать к стропилам, карнизу или кровле.

К стропилам или карнизу чаще всего крепят водосточные желоба из канализационных труб до укладки кровельных материалов. Если система водоотведения монтируется в готовом здании, то ее фиксируют к кровле. Также этот вариант рационально использовать при большом расстоянии от края крыши до стен дома. Установка желобов производится таким образом, чтобы одна треть ширины элемента находилась под кровлей.

Этапы монтажных работ:

Желоб из канализационной трубы изготавливают путем продольного распила пластиковой детали. На концах элементов оставляют цельные участки для соединения. Места распила необходимо зашлифовать.
Сначала крепят на кронштейны угловые элементы. Фиксацию деталей осуществляют с помощью саморезов.
Между двумя углами натягивают веревку в качестве уровня. Требуется проверить ее уклон.
С шагом 50-60 см крепят остальные кронштейны и монтируют желоба. Между собой элементы крепят на клей или применяют соединители. Места стыков должны быть герметичны. Устанавливают заглушки на торцах желобов.
Водосборные воронки монтируют на резиновых прокладках.
Далее производят крепление хомутов для вертикальных деталей слива. Они располагаются на расстоянии 5-10 см от поверхности стен.
Вертикальные конструкции собираются и устанавливаются в держатели.

Защиту водостоков из канализационных труб от мусора выполняют из пластиковых сеток. Их нарезают на полосы и сворачивают в виде цилиндра. Его диаметр должен быть немного меньше, чем желоба. Каждый элемент фиксируют хомутом или проволокой и укладывают в отливы. Сеткой также защищают детали воронок.

Для плоских крыш устройство желобов не требуется. При таком варианте монтируются только водосборные воронки и вертикальные стояки. Материал кровли должен заходить на основание воронки. Сверху выполняют защиту из сетки.

https://youtube.com/watch?v=6hoBj9WXiQQ

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

установки желобов;
укрепления вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

расстояние между стояками;
количество тройников (оно напрямую зависит от количества стояков);
количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!
Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.
С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила.
Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).
Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).
Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!
С помощью переходных патрубков желоба выводятся в тройники.
В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительные работы:

Трубы крепятся к стене снизу вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба – рулоны успешно заменяют промышленный фильтр.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Статья по теме: Как самостоятельно сделать потолок с балками

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.
Пластиковый кронштейн для монтажа водостоков
В зависимости от выбранной конструкции выбираются фитинги.
В нижней части потребуются углы для изменения направления стоков (от стены).
В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

Желоба изготавливаются из труб с диаметром 110 мм.
Вертикальные сливы монтируются из труб 50 мм.
Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Характеристики пригодных для водоотвода материалов

Полимерные трубы для канализации изготавливаются из тех или иных материалов, но они не все подойдут для наружных работ. В регионах с холодной очень длительной в зимний период поливинилхлорид (ПВХ) теряет собственные многофункциональные свойства при отрицательной температуре. А t° от -30°С для них губительна, хотя деструкция происходит понемногу.

В теплом климате проблем нет зимой с таким материалом, но перегрев летом в жару тоже разрушает его. Их можно применять в качестве временной меры. Такой сток для отвода воды будет не тяжелым и безвучным, в отличии от металлических вариантов.

Полипропиленовый желоб тоже будет дешевле конструкций из металла. Толстые эластичные трубы порой имеют жесткие ребра, что весьма комфортно для наружной системы.

Преимущества водостоков из канализационных труб
