Водосточная воронка для плоской кровли – виды и способы монтажа
Главный враг любой крыши – вода, разрушительное действие которой приводит к сокращению срока службы кровельного материала, протечкам. У двухскатных, вальмовых и даже односкатных видов крыш есть, что противопоставить талой и дождевой воде. Это их скаты, благодаря уклону которых влага, не задерживаясь на крыше, соскальзывает вниз. Плоские кровли являются менее защищенными, на ровной поверхности скапливаются лужи, которые не успевают высыхать.
Застои воды методично разрушают гидроизоляционный слой, кроме того наносимая ветром пыль оседает в них, образуя болотистый субстрат. Семена растений, попавшие в эту «почву», прорастают и разрушают кровельный пирог корнями. Чтобы избежать продлить срок службы, плоские крыши оборудуют системой водостока, отводящей воду с ее поверхности в ливневую канализацию.
Как устроена система водостока на плоской кровле
Основным предназначением системы водостока с крыши является отвод воды, образующейся на поверхности кровельного покрытия в результате выпадения атмосферных осадков в виде дождя, а также при таянии снега в осенне-весенний период года.
Водосточные кровельные системы бывают трех типов, это:
- наружная неорганизованная – когда вода стекает с поверхности кровли самопроизвольно, за счет её уклона в одну из сторон;
- наружная организованная – предполагает наличие желобов для сбора воды, располагаемых по краю крыши, с последующей её передачей в водосточные трубы, монтируемые по фасаду строения;
- внутренняя – состоит из приёмных воронок, размещаемых на поверхности кровли, служащих для сбора воды посредством уклонов, выполненных на её поверхности, и вертикальных стояков, смонтированных внутри помещений здания или сооружения.
Схематичное изображение внутренней и наружной организованной системы водостока на плоской кровле
Системы внутреннего холодного и горячего водоснабжения
20. Внутренние водостоки
20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.
Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.
20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.
Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.
2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.
20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.
Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.
20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.
Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.
Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.
Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.
20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.
20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.
20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.
Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.
20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.
20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:
для кровель с уклоном до 1,5% включительно
(34)
для кровель с уклоном свыше 1,5%
(35)
В формулах (34) и (35):
F — водосборная площадь, кв.м;
— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП );
— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле
(36)
здесь n — параметр, принимаемый согласно СНиП
Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.
При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.
Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.
Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.
Расчет водосточной системы кровли
Все расчеты водосточных каналов проводятся на этапе проектировки. Составить схему расположения труб самостоятельно очень трудно, так как здесь присутствует множество нюансов, которые зачастую просто не учитываются застройщиками, а вот профессиональный проектировщик о них помнит всегда. Конечно, на сегодняшний день в сети есть много информации по этому поводу и было бы глупо не изучить ее.
Самая распространенная ошибка устройства внутреннего водостока – неверный подбор элементов или их монтаж. Собрав всю систему воедино, застройщики часто сталкиваются с всасыванием воды. Это случается из-за разности давления и когда осадки продвигаются по трубе, их просто выталкивает обратно
Чтобы не встретиться с данной проблемой стоит обратить внимание на:
- Климатические особенности вашего региона
- Количество осадков за год
- Особенности кровельного каркаса
- Габариты постройки в целом
Даже если вы уверены в своих знаниях и силах, консультация специалиста не помешает. Таким образом все проблемы будут устранены, а монтажный процесс будет зависеть только от вас.
Существует небольшой список условий, которые помогут использовать водосток как можно дольше.
- Укладка обогревательных кабелей не позволит влаге замерзать, следовательно, она больше не будет причиной образования засора или нарушением целостности системы.
- Дабы при стоке воды не было никаких посторонних шумов прокладку между трубами создают из звукоизоляционного материала.
Как вы уже знаете, водосточная система предназначается для удаления атмосферных осадков с кровельной плоскости. Она должна функционировать при любой температуре и справляться с любым объемом воды. Как поддерживать температуру вы уже в курсе, но теперь нужно разобраться с отводом осадков в ливневую канализацию.
Расчет количества воронок на плоской кровле производится по простой схеме: 1 воронка должна приходиться на 0,75 квадратных метров кровли и 1 сантиметр площади трубы для стока. Стоит заметить, что монтаж внутренней водосточной системы лучше не проводить по внешним стенам, так как в зимний период они могут промерзнуть, а это негативно скажется на ее работоспособности.
Казалось бы, просто найди площадь крыши, и ты узнаешь количество воронок, подбери подходящие трубы и вот, водосток уже готов, но не все так просто как кажется
Существуют некоторые нюансы, которые очень важно учитывать при нахождении количества воронок
- При отсутствии препятствий для линейного расширения желоба, длина которого менее 12 метров, то можно устанавливать всего одну воронку.
- В случаях, когда его длина более 12 метров и расширению что-нибудь мешает, то в конце уклона устанавливается вспомогательная компенсирующая воронка.
- Если сбор влаги будет происходить по всему периметру крыши, тогда воронки будут устанавливаться с компенсаторами.
Количество водосборных воронок обязано совпадать с количеством труб. При расчетах нужно брать паспортные данные объекта, только базе этих значений можно производить вычисления.
Помимо водосборных элементов нужно подобрать оптимальную величину самим трубам. Для этого придется тщательно обследовать весь объект и выявить все его архитектурные особенности, в частности выступающие части или впадины.
Количество труб подбирается по простым формулам. Вам достаточно знать, что стока диаметром в 100 миллиметров вполне хватит на кровельную поверхность с площадью до 200 квадратных метров
Кроме этого, важно учитывать уклон кровельной плоскости. Чем выше градус, тем выше должен быть борт желоба. Сечение трубы для внутреннего стока находится следующим образом
Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы
Сечение трубы для внутреннего стока находится следующим образом. Определяется максимальное количество осадков, которое может выпасть. Это можно сделать по таблице, где приводится статистика по осадкам за несколько прошлых лет, и теперь значение подставляется в формулу: S (площадь крыши) *N (количество осадков). Впрочем, всегда можно воспользоваться старым и действенным способом. Сечение труб подбираются по соображению: 1 квадратный метр кровли должен приходится на 1 квадратный сантиметр трубы.
Варианты системы водостока
При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.
Водостоки организованного типа: описание и нормы
Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.
Организованные водостоки в частных домах обычно устраиваются снаружи здания
СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:
- на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
- стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
- чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
- расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

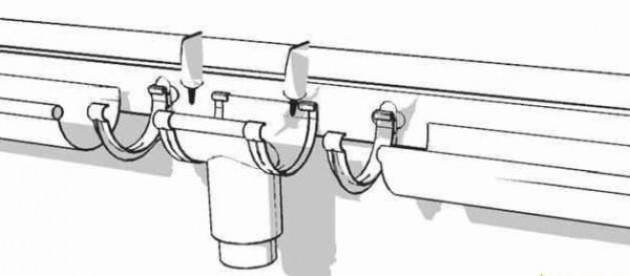

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.
Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

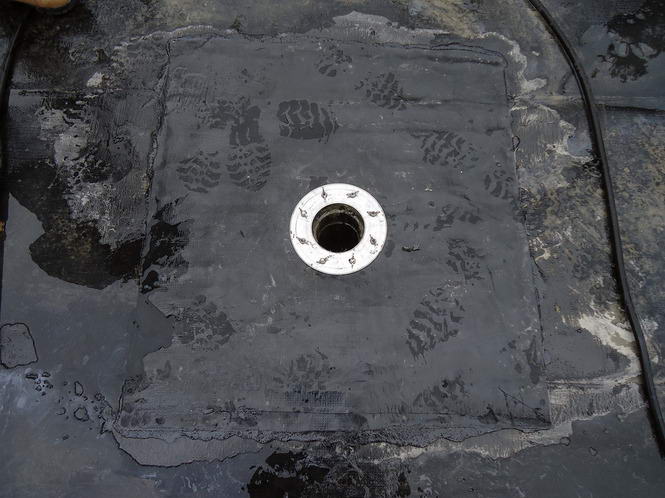

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.
В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода
Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.
При правильной установке капельник защищает стропила и весь кровельный свес от намокания
Неорганизованный водоотвод
Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.
При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки
Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:
- неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
- ежегодное количество осадков в регионе не должно превышать 300 мм/год;
- на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
- величина козырька кровельного покрытия не должна составлять менее 60 см.
Сильные стороны плоской крыши
Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.
Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.
Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.
Итак, давайте рассмотрим положительные качества плоской поверхности:
- По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
- Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
- Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
- Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
- Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.
Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.
Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.
Это интересно: Обработка стен перед поклейкой обоев: вся суть
Как устроена система водостока на плоской кровле
Основным предназначением системы водостока с крыши является отвод воды, образующейся на поверхности кровельного покрытия в результате выпадения атмосферных осадков в виде дождя, а также при таянии снега в осенне-весенний период года.
Водосточные кровельные системы бывают трех типов, это:
- наружная неорганизованная – когда вода стекает с поверхности кровли самопроизвольно, за счет её уклона в одну из сторон;
- наружная организованная – предполагает наличие желобов для сбора воды, располагаемых по краю крыши, с последующей её передачей в водосточные трубы, монтируемые по фасаду строения;
- внутренняя – состоит из приёмных воронок, размещаемых на поверхности кровли, служащих для сбора воды посредством уклонов, выполненных на её поверхности, и вертикальных стояков, смонтированных внутри помещений здания или сооружения.
Схематичное изображение внутренней и наружной организованной системы водостока на плоской кровле

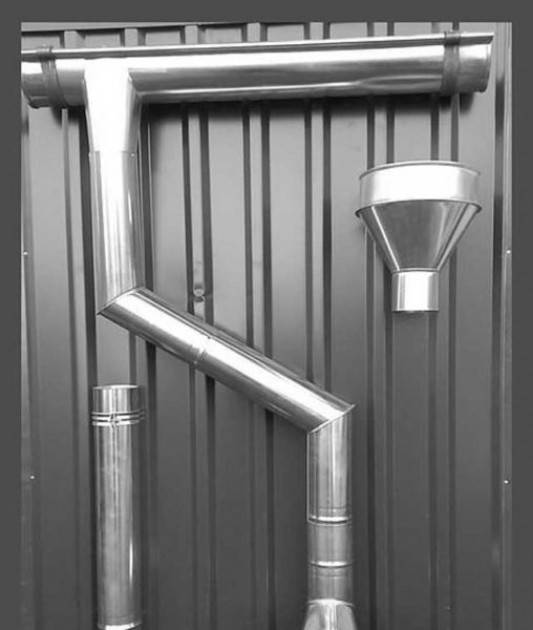

Материал для элементов водостока
Промышленные водостоки, представленные в розничной сети, – это достаточно разноплановые конструкции, которые могут различаться используемыми материалами, формой и размерами желобов и т. д.
Самым экономичным вариантом внутренних водостоков являются системы, трубы которых изготовлены из оцинкованной стали. Они, кстати, проще всего изготавливаются самостоятельно. Обычно оцинкованный водосток применяют в многоэтажном строительстве, но и в частных постройках такие трубы тоже используются.
В последнее время все более распространёнными становятся пластиковые трубы, которые ещё дешевле, но имеют ряд специфических требований к состыковке с другими элементами системы внутреннего водоотвода. Медные трубы встречаются редко – это дорогостоящий вариант, хотя и самый надёжный и долговечный.
Чтобы элементы такой системы гармонировали с кровлей и интерьером здания, их окрашивают в подходящий цвет. Становится также популярным покрытие их слоем полимера.
При выборе материала стоит учитывать и тип кровельного покрытия: шифер хорошо сочетается с металлом, а гибкая черепица – с трубами и элементами, изготовленными из ПВХ.
Материалы изготовления воронок
- Поливинилхлорид (ПВХ), он же пластик. Это самый бюджетный вариант воронок. Вот почему он пользуется такой популярностью. Несмотря на это, воронки получаются прочными и устойчивыми к механическим нагрузкам. Они выдерживают перепады температур, не ржавеют и имеют небольшой вес. Радует и простой монтаж воронок из ПВХ. Это наилучший вариант для крыши, которая эксплуатируется не так часто.

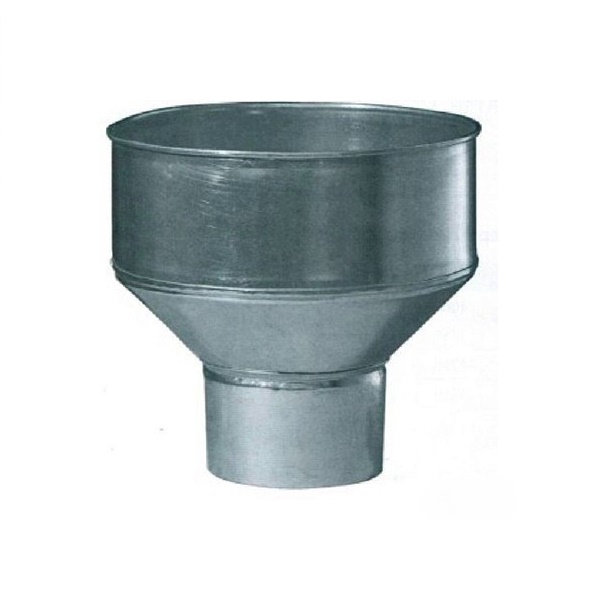

- Воронки из металла. Это самый прочный и долговечный материал, из которого они делаются. Но, за качество придется платить. Элементы делаются из нержавеющей стали или чугуна. Второй вариант подходит только для железобетонных перекрытий. Металлические воронки можно эксплуатировать на любых крышах с любой интенсивностью использования. У них есть и минус – возможность образования коррозии.
- Воронки комбинированного типа. В таком случае основание создается из металла, а его внутренние элементы создаются из пластика. Это что-то среднее, если говорить о надежности и стоимости. За счет основания из металла конструкция получается прочной, а наличие пластика немного удешевляет изготовление.
Оценив все особенности каждого из видов воронок, можно выбрать тот или иной вариант.
Сильные стороны плоской крыши
Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.
Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.
Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.
Итак, давайте рассмотрим положительные качества плоской поверхности:
- По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
- Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
- Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
- Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
- Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.
Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.
Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.
Это интересно: Обработка стен перед поклейкой обоев: вся суть

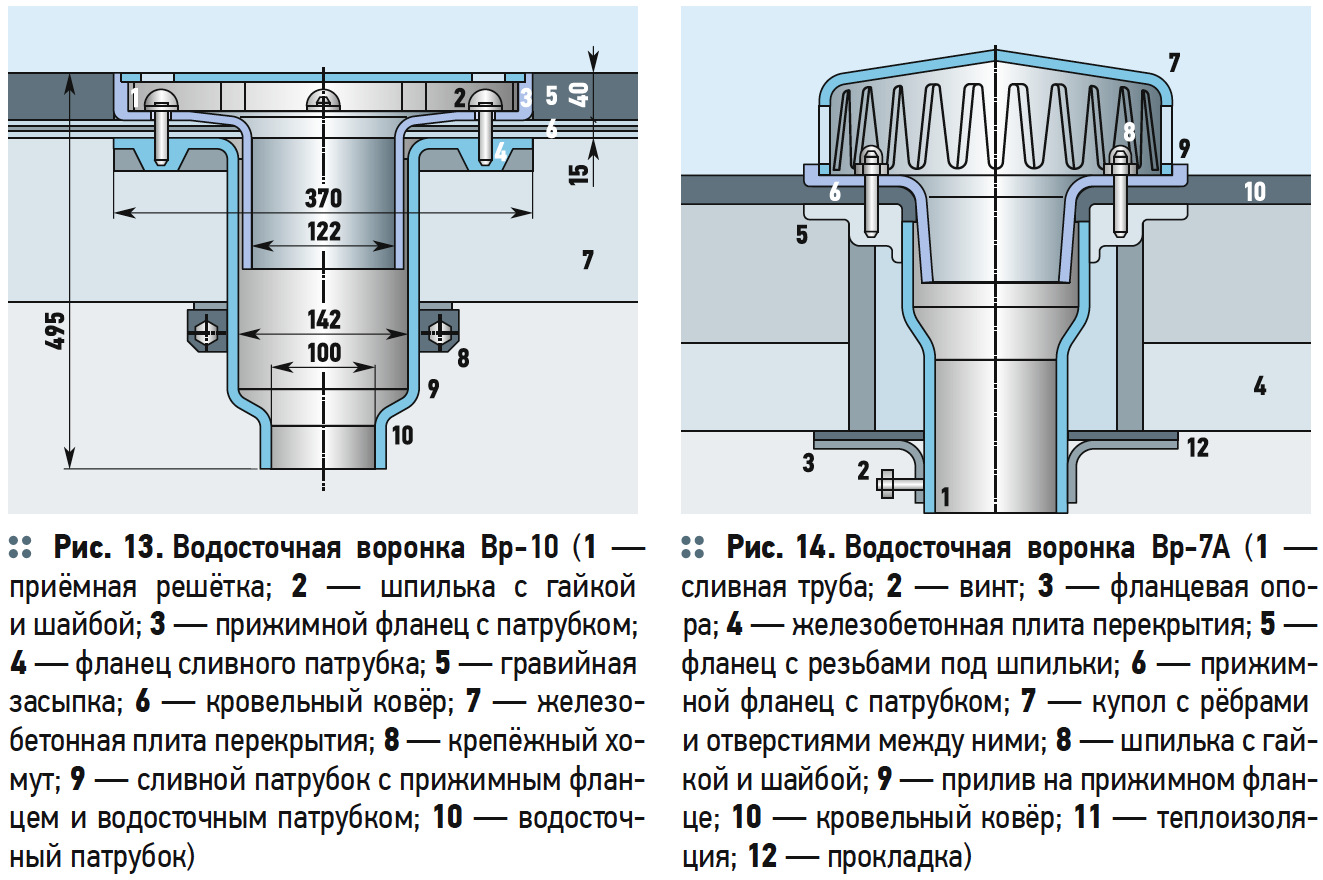

Устройство, комплектация
1 – корпус воронки
2 – прижимной фланец
3 – листвоуловитель / дренажное кольцо
Корпус воронки изготавливается из высокопрочного морозостойкого полипропилена, устойчивого к воздействию ультрафиолетовых лучей и атмосферных осадков в диапазоне температур от –50 до +90°С. Этот материал обладает коэффициентом линейного теплового расширения, близким по величине к данному показателю гидроизоляционных материалов. Наружный диаметр патрубка корпуса является монтажным диаметром. Расстояние от конца трубы до фланца корпуса является высотой выпуска.
Листвоуловитель предотвращает попадание в ливневую канализацию листьев, веток и прочих твердых тел. Имеет двойное назначение — может быть использован как дренажное кольцо. Для этого его нужно перевернуть вверх ногами. Изготовлен из того же материала, что и корпус.
Прижимной фланец выполнен из коррозионностойкого металлического сплава. Имеет зону прижатия 45 мм. Служит для повышения прочности воронки и позволяет нести высокие нагрузки.
Шестигранные гайки-барашки применяются для крепления прижимного фланца к фланцу корпуса.
Для удобства монтажа воронка комплектуется крышкой-заглушкой.
Воронки VM универсальны, т.е., предназначены для любого типа плоских кровель — битумно-полимерных и мембранных.
Последовательность расчетов
Выполнив все подготовительные работы, приступают к последовательному расчету водосточной системы.
Строгое соблюдение последовательности расчетов позволит узнать, сколько нужно водосточных труб на кровле и других деталей. При подсчетах нужно помнить о том, что каждый водоотвод рассчитан для площади крыши не более 100 кв.м. Рекомендуется устанавливать водостоки на каждый скат.
Для подсчетов монтажа наружного стока учитывают следующий ряд условий:
- Если длина желоба 10 метров и менее, и отсутствуют препятствия, которые блокируют линейное расширение, будет достаточно всего одной воронки.
- Если длина более 10 метров, или конструкция имеет препятствия, будет необходима дополнительная компенсирующая воронка. Ее устанавливают в конце уклона.
- Если желоб полностью опоясывает дом по всему периметру, необходимо устанавливать совместную воронку и компенсаторы.
Подсчет численности водосточных воронок осуществляют на основании паспортных данных, где указана информация о пропускной способности и используемых методах крепления. Если крыша плоская, подсчет количества воронок происходит следующим образом: одна воронка нужна минимум на каждые 75 Для вычисления шага между ними делят длину кровли на количество воронок.
Положительные и отрицательные моменты внутренней системы водоотвода
Если вы планируете создавать внутреннюю систему водосточных труб, то вам стоит знать, что она бывает двух видов:
- Самотечная. Здесь осадки удаляются посредством гравитации и выглядит все это примерно так. Когда на поверхности крыши собирается достаточное количество влаги, она начинает свое движение к сборной воронке. Попадая в нее, стекает вниз по трубе и выводится из здания.
- Сифонно-вакуумная. Работа такой системы куда сложнее. Дождевая или талая вода попадает в сборную воронку и движется по горизонтально расположенной трубе, соединенной с вертикальным стояком.
Описанные выше системы обладают своими слабыми и сильными сторонами. Сперва, давайте разберем самотечную.
Гравитационный водосток имеет довольно низкую пропускную способность, поэтому может случиться так, что при сильном ливне она просто не справится с поступающими объемами и на крыше возникнет бассейн, который может стать причиной разрушения всей конструкции.
При создании такой системы, очень важно изучить среднегодовые атмосферные осадки вашего региона. Если это большие значения, то не задумывайтесь и устанавливайте максимально возможные трубы и воронки для сбора воды. Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто
Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью
Сифонно-вакуумный водосток справляется с вышеописанной проблемой очень просто. Дело в том, все осадки поступают в водосточную систему под разряжением. И как только вертикальные элементы заполняются до верха, начинается процесс второй разрядки, и жидкость под давлением выводится в коллектор, а в последующем, в ливневку. Благодаря такому процессу, данный водосток обладает высокой пропускной мощностью.
К преимуществам сифонно-гравитационной системы можно отнести следующие пункты:
- Сбор воды может осуществляться не только с плоских поверхностей, но и с любых других.
- Трубы меньшего диаметра без проблем справляются с большим объемом воды.
- Благодаря большой пропускной способности нет нужны устраивать большое количество каналов.
- За счет быстрого вывода воды из системы, ее возможность засорения существенно снижена.
Если сравнить внутренний и наружный водосток, то преимущества первого на лицо:
- По периметру здания вы не увидите никаких торчащих элементов.
- Работа по удалению влаги может вестись в любое время года.
- Стекающая по трубам влага, сразу направляется в ливневую канализацию.
К недостаткам внутреннего стока можно отнести сложность его создания, обслуживания и чистки.
В качестве заключения хотелось бы сказать несколько слов о плоской крыше в целом. С каждым годом эта конструкция набирает все большую популярность у частных застройщиков. Благодаря такому росту, производители строительных материалов задумываются над производством новых материалов, что движет данную сферу вперед.
Создав плоскую крышу, вы можете обустроить ее под свой вкус. На ней можно выращивать сад, открыть собственную мастерскую или обустроить зону отдыха. Кстати, если совершить более сложные расчеты и вложить чуть больше денег в строительство, то на крыше можно разместить даже бассейн или автомобильную стоянку. Впрочем, ничто вас не удерживает от воплощения уникальной идеи.
Организация внутреннего водостока для домов с плоской кровлей.
Систему водоотведения следует рассчитать заблаговременно, желательно, во время проектирования дома. Для экономии финансовых средств, необходимо выбрать максимально короткий путь прокладки трубопровода
Так же важно выбрать удобное место для подключения к канализации. Водосточные стояки располагаются на внутренних несущих стенах или на перегородках
Если постройка не отапливается, следует предусмотреть систему искусственного обогрева водостока. При прокладке на чердаке трубопроводов участок системы водоотвода нужно окружить утеплителем. Трубы по материалу разделяются на пластиковые, чугунные, керамические и асбестоцементные.
На крыше частного дома обычно достаточно одной воронки. Количество может увеличиться в следующих случаях:
- Площадь поверхности кровли превысила допустимые ГОСТом размеры,
- Дом разделён на секции. В этом случае у каждой должна быть своя собственная воронка,
- Парапет разделяет кровлю на несколько секторов. Каждый следует снабдить двумя водоприёмниками.
Примеры реализации плоской крыши с внутренней системой водоотведения и одной воронкой
Как выбрать тип водостока
Подбор водосточной системы – не такая простая задача, как кажется. Есть много нюансов, которые следует учитывать:
- на юге страны, где вода на крыше замерзает крайне редко, лучше использовать внешние водостоки;
- в умеренном климате, если в доме нет чердачного помещения, внешние водостоки неэффективны;
При замерзании влаги снаружи, изнутри она постоянно будет подтаивать, но не найдёт выхода из-за ледяных заторов в желобах. В результате мокрые пятна на потолке вам гарантированы
- на севере вода часто замерзает и ледяные заторы могут разорвать трубы наружного водостока. В этих условиях наружные водостоки имеет смысл обустраивать только в нежилых зданиях без отопления;
- самыми надёжными для жилых домов с плоской кровлей считаются внутренние водостоки. Их сливные трубы постоянно находятся в тепле, так что никаких ледяных пробок в них не образуется.
