Конструктивные особенности водосточной системы круглого сечения МП Престиж

Ассортимент

Чтобы водосточная система сочеталась с домом, стоит выбрать один из нескольких видов изделий:

1. Гранд систем (GRANDSYSTEM) 125/90 ;
2. мп Престиж;
3. мп Модерн;
4. мп Проект.

Представленные виды отличаются сечением, пропускной способностью и толщиной полимерного покрытия.

Гранд систем (GRANDSYSTEM)125/90

Водосточная система круглого сечения из оцинкованной стали с двусторонним полимерным покрытием “Colorcoat”, защищающее элементы системы от механических повреждений, воздействия окружающей среды, коррозии и ультрафиолета.

Характеристики

• Толщина стали (мм): 0,5-0,6;
• Класс цинкования: 1 (275 гр/м2);
• Защитное покрытие: Colorcoat;
• Толщина покрытия: 35 мкм.

Цвета доступны: шоколадно коричниевый (RAL8017) и белый (RAL9010)

Небольшой вес и габариты системы, делают GRANDSYSTEM одной из самых быстро монтируемых и транспортируемых систем.

МП Бюджет

Система рекомендуется для малобюджетного частного домостроения, водосточная система прямоугольного сечения из оцинкованной стали с двусторонним полимерным покрытием Полиэстер, толщиной 25 мкм. Более глубокий желоб увеличивает пропускную способность желоба по отводу воды и снижает риск возникновения переливов.

Палитра цветов:

1. красное вино (RAL3005);
2. коричнево красный (RAL3011);
3. шоколадно коричневый(RAL8017);
4. сигнальный белый (RAL9003);
5. темно коричневый (RR32);

Назначение:

• для четырехскатной крыши;
• вальмовой крыши;
• дачного дома;
• коттеджа;
• мягкой кровли;
• фальцевой кровли;
• шатровой крыши;
• шиферной крыши.

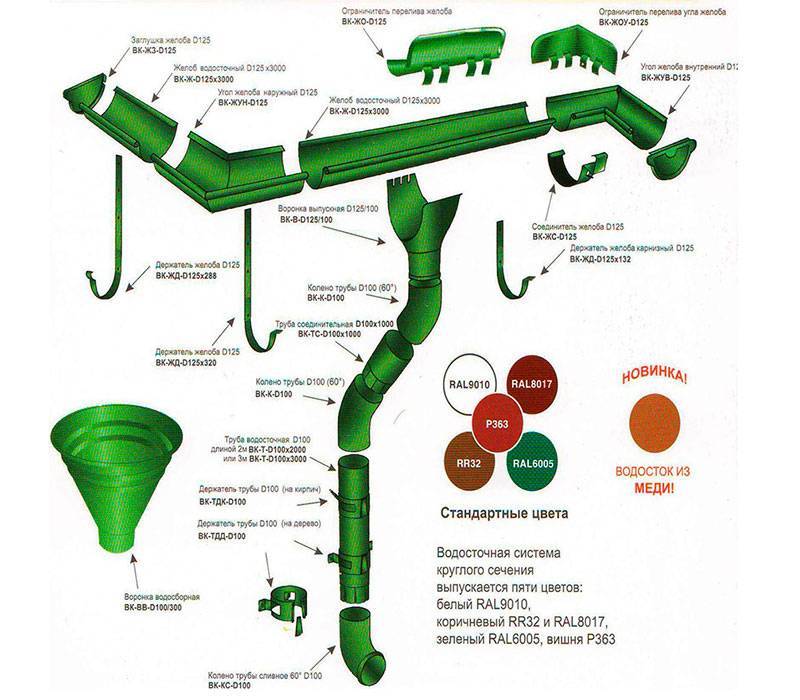

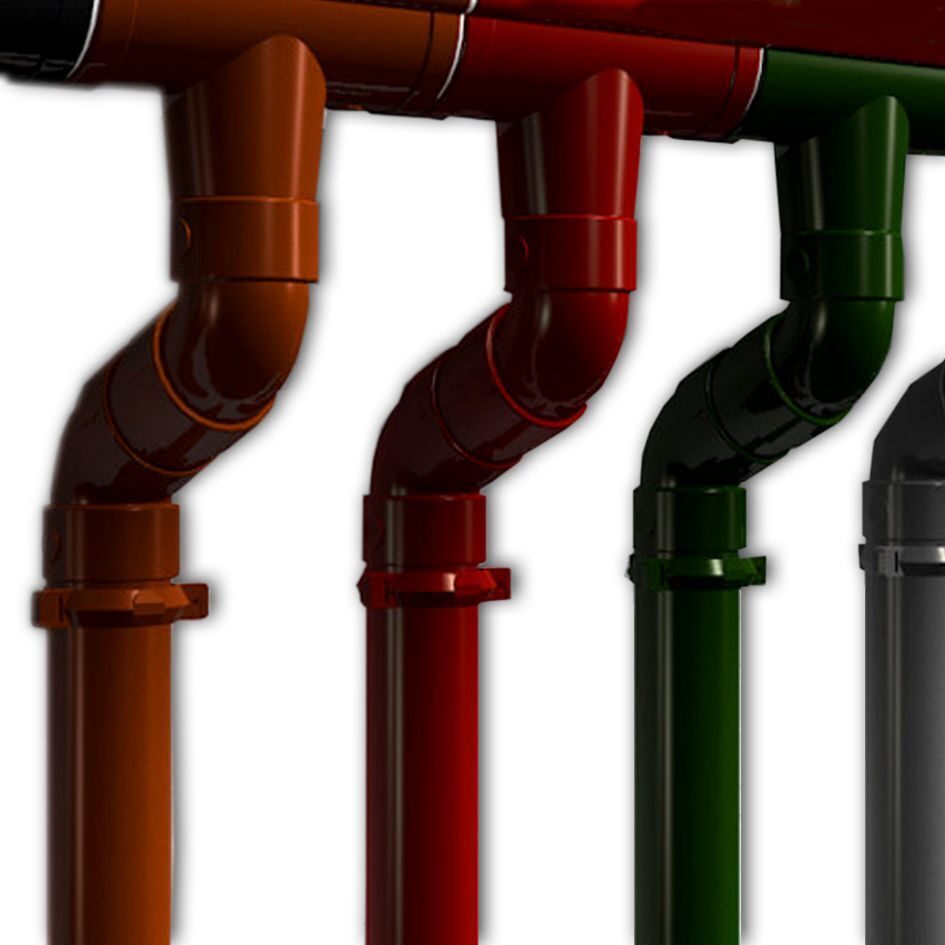

МП Престиж

Водосток имеет несколько особенностей:

1. трубы и желоба имеют круглое сечение;
2. изделия изготавливаются из оцинковки;
3. каждая деталь покрыта пластизолом толщиной 100 мкм с каждой стороны;
4. отсутствие необходимости в заклепках и использовании герметика при установке системы.

Система отличается большой пропускной способностью, поэтому ее выбирают владельцы больших загородных домов. Также водостоки этого вида используются для отведения осадков с производственных зданий.

Внутренняя поверхность труб и желобов покрыта специальным лаком, что исключает возможность возникновения засоров.

МП Модерн

Водосточные системы МП Модерн поизводятся из оцинкованной стали и имеют защитное покрытие увеличенной до 200 мкм толщины. Благодаря этому данный вид водостоков считается самым прочным из всей линейки водостоков Металл Профиль.

Конструктивной особенностью является увеличенная глубина желобов. Благодаря чему даже при избытке осадков влага не переливается через края желобов. Дополнительные ребра жесткости элементов водосточной системы не только делают их более прочными, но еще и создают интересный рельеф.

Внутренняя поверхность желобов покрыта  защитным лаком, который не только предотвращает появление механических повреждений, но еще и предотвращает появление засоров.

Этот тип водостоков имеет следующие особенности:

• Устанавливается на дома с кровлей любой конфигурации. Это возможно благодаря продуманным креплениям, позволяющим создать индивидуальный поект водосточной системы.
• В качестве держателей элементов водостока применяются кронштейны, толщина которых составляет 4 мм. Они изготавливаются из стали горячей оцинковки и устойчивы к давлению снежных масс даже при выпадении большого количества осадков.
• Благодаря ребрам жесткости водостоки МП Модерн подойдут для домов с отделкой в урбанистическом стиле или high tech.

Как и другие типы систем Металл Профиль, изделия не подвержены воздействию ультрафиолетовых лучей и сохраняют внешний вид более 10 лет.

МП Проект

Этот тип водостоков отличается большим диаметром желобов и труб и используется при организации водостоков на многоэтажных домах или производственных помещениях. Все детали производятся из оцинкованной стали, покрытой полиэстером, толщина которого составляет 25 мкм.

Благодаря наличию множества цветов можно подобрать водостоки для строения с любой отделкой. Устанавливаться система может на кровлю с любым покрытием. Так как все детали устойчивы к выгоранию, перепадам температур и механическим нагрузкам, они могут использоваться в регионах с разным климатом.

Водосточная система Модерн и ее преимущества

Система водоотвода «Модерн» имеет прямоугольное сечение элементов. Для изготовления всех составляющих системы Модерн производителем используется оцинкованная сталь. Отличительной чертой «Модерн» является использование в качестве декоративного и защитного покрытия слоя полимерного материала пластизол. Толщина полимерного слоя составляет 200мкм, что является максимальным показателем. Пластизол обеспечивает водостоку серии Модерн более высокие показатели устойчивости к механическим воздействиям, его тесненная структура более эффективно обеспечивает защиту от воздействия природных факторов, дождевой воды, снега, льда.

Водосточная система Модерн — это полный набор элементов и аксессуаров, необходимых для монтажа своими руками. Возможность выбирать цвета из широкой палитры, представленной в системе Модерн, позволит подбирать цвет конструкции водостока, гармонирующий с цветом кровли, другими элементами декора строения.

Защиту внутренней поверхности элементов системы «Модерн» обеспечивает специальный лак. Но главным отличием системы Модерн является глубокий желоб квадратного сечения. Такая форма не допускает переливов сточных вод. Благодаря универсальным свойствам системы водостока «Модерн», она прекрасно подходит для любого типа строений.

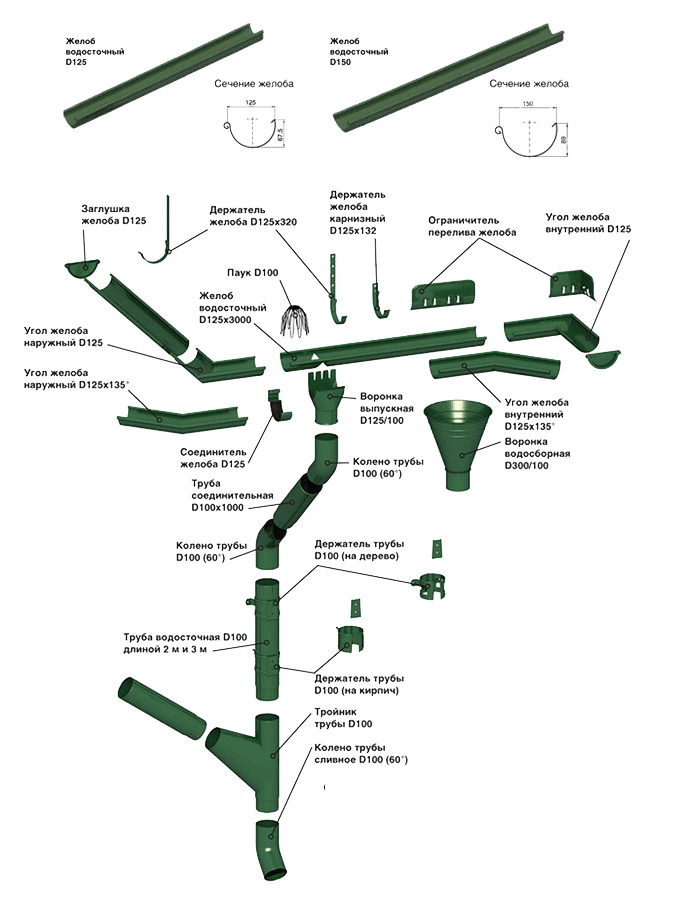

Монтаж водостоков МП Престиж

	ВАЖНАЯ ИНФОРМАЦИЯ! Держатели крепятся к элементам обрешетки до начала монтажа кровельного покрытия (например, металлочерепицы или мягкой кровли) и карнизных планок. Разметка мест крепления делается на нижней доске обрешетки. При этом необходимо соблюсти ряд условий: Максимальная длина желоба на 1 стояк – 10 м. Уклон желоба должен составлять 0,5 см на 1 м длины. Шаг – не более 40-50 см (с таким расчетом, чтобы крепеж по возможности попадал сквозь доску обрешетки в стропила). Специалисты компании “Строймет” рекомендуют использовать при монтаже водосточной системы МП Престиж следующую методику: Сначала крепятся первый и последний держатели, согнутые при помощи полосогиба (в соответствии с общими требованиями к уклону). Между закрепленными элементами натягивается шнур. Другие держатели сгибаются и крепятся таким образом, чтобы их нижняя часть касалась шнура.
	Водосточный желоб должен соответствовать длине соответствующего участка кровли (стандартный желоб при необходимости обрезается). Выпускная воронка обычно располагается на расстоянии около 15 см от края желоба. На участке, предназначенном для воронки, вырезается V-образное отверстие.
	Внешний край воронки необходимо завести под загиб желоба. Затем воронка прижимается к желобу, при этом резной фланец загибается на его заднюю кромку.
	Желоб устанавливается в держатели и фиксируется. К нижней доске обрешетки крепятся карнизные планки. При монтаже водостоков МП Престиж водосточные желоба соединяются друг с другом, а также с угловыми элементами внахлест (2-3 см). В месте соединения монтируется соединитель желоба с резиновой прокладкой. Задний фланец стыкуют с внутренним краем желоба, передняя часть подтягивается к внешней стенке желоба, после чего замок фиксируют язычком.
	Во избежание засоров водостока в воронку необходимо установить специальную сетку-паук. Рекомендуется чистить паук не реже 1 раза в год.
	Между выпускной воронкой и водосточной трубой располагаются 2 колена и соединительная труба. Длина соединительной труба корректируется в зависимости от особенностей кровли и фасада (при необходимости отпиливается ножовкой по металлу). Стандартная труба имеет специальные обжимы с обеих сторон, благодаря этому возможно применение отрезанных элементов сразу на двух участках водостока. Оставшиеся фрагменты соединительной трубы также можно использовать в процессе монтажа водосточных систем МП Престиж обжав края клещами «гофра».
	Компания Металл Профиль предлагает 2 типа держателей водосточной трубы, которые могут монтироваться на различных фасадных материалах. Рекомендуется устанавливать 1 держатель на каждый метр трубы (кроме того, держатели необходимы в местах соединения труб). Отрезанные до нужного размера трубы устанавливают в держатели и закрепляют замками. В нижней части водосточной трубы монтируют сливное колено (в 30 см от отмостки).

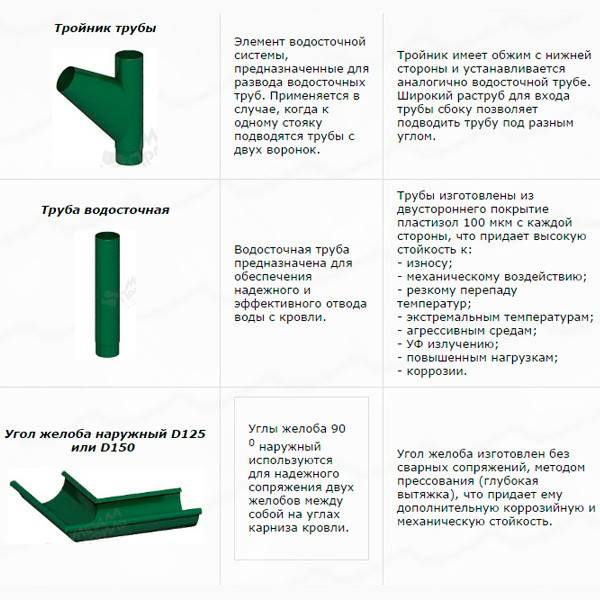

	Для объединения 2 воронок в один стояк используется тройник трубы. В нижней части у тройника есть обжим. Широкий боковой раструб дает возможность подводить вторую трубу к общему стояку под удобным углом.
	Водосборная воронка – специальный элемент, используемый вместо стандартных желобов для отведения воды с некоторых типов скатной кровли (например, фальцевой), а также на отдельных участках крыш сложной конфигурации. Воронка соединяется непосредственно с водосточной трубой или коленом и фиксируется возле карниза специальным металлическим хомутом.

Специалисты компании «Строймет» оперативно проконсультируют Вас по любым вопросам, связанным с монтажом водостоков Металл Профиль Престиж, а также фасадных и кровельных материалов: металлочерепицы, гибкой черепицы, сайдинга.

• Aquasystem (Аквасистем)
• Docke LUX (Дёке Люкс)
• Docke PREMIUM (Дёке Премиум)
• Docke STANDARD
• Docke STAL NEW
• Grand Line (металл)
• Grand Line 120/90 (пластик)
• Grand Line 135/90 (пластик)
• Металл Профиль Foramina
• Galeco STAL
• Galeco PVC
• FineBer NEW
• ТЕХНОНИКОЛЬ
• OSNO
• GrandSystem
• Руукки
• Элементы системы
• Фотогалерея

Главная > Водосточные системы > >

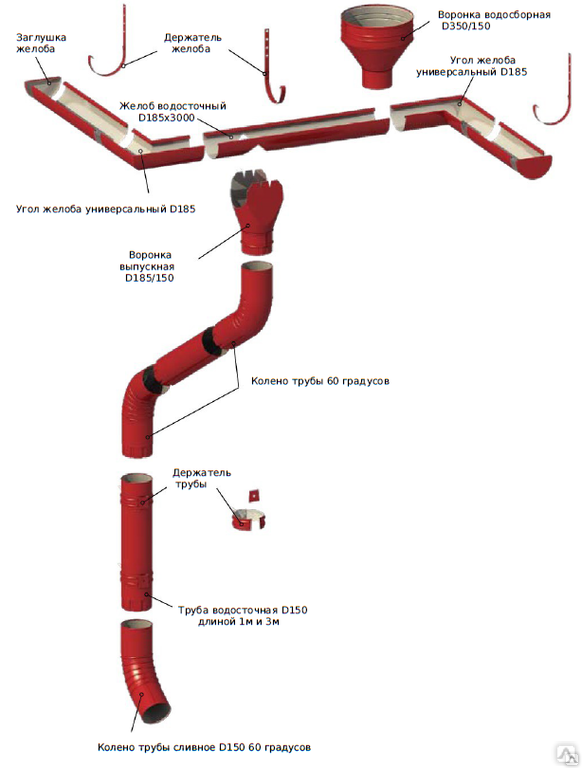

Монтаж водосточной системы МП ПРОЕКТ

Кронштейны

Монтируются на нижнюю обрешеточную доску до того, как будут установлены карнизы и уложено покрытие кровли. До установки кронштейнов по нижней обрешетине нужно выполнить разметку. Точки, в которых будут установлены кронштейны, располагаются с шагом в 40-50 см. Максимальная длина желобов на 1 стояк водостока — 10 м. Разметку, как отмечают специалисты компании “Кровли-М”, проводят двумя способами. Каждый кронштейн нумеруется, их размечают, обеспечивая уклон трассы в 2,5 мм на 1 м. Изделия подгибаются полосогибом и крепятся в отмеченных на обрешетине местах. Начальный и конечный кронштейны крепятся к обрешетине и подгибаются. В результате подгиба будущая трасса должна получить требуемый уклон. Между кронштейнами протягивают шнур, по которому при установке выравниваются остальные держатели. Для фальцевых кровель допустимо использование системы МП Проект без желобов. Система проектируется так, чтобы 1 стояк водостока отводил воду не более, чем со 120 м2 площади крыши.

Желоба

При установке трассы из водосточных желобов специальная обработка требуется тому из них, в который будет устанавливаться выпускная воронка. Если требуется, его укорачивают до нужной длины. Далее в дне желоба прорезают отверстие на расстоянии от 20 см до краев. Оно должно иметь V-образную форму и ширину в 16 см.

Установка желобов

Каждое изделие вставляется в кронштейн и фиксируется. В углах трассы устанавливаются угловые элементы. На обрешетины монтируют карнизные планки.

Заглушки

Устанавливаются в оставшихся открытыми торцах желобов. При установке заглушек используется герметик. Крепление каждой заглушки выполняется как минимум в 3 точках с помощью заклепок.

Выполнение соединений

На всех участках соединений выполняется нахлест в 6-9 см между соседними желобами или с краями угловых элементов. Кромку желоба нужно отогнуть для того, чтобы получился нахлест. Далее стык обрабатывают герметиком. Когда соединение выполнено, кромка загибается обратно. Чтобы соединение было более надежным, стыкующиеся желоба можно соединять заклепками в верхних частях.

Крепится под отверстием в желобе. Для фиксации фланцы воронки загибают на борта желоба.

Соединение сливной воронки со стояком

Чтобы выполнить такое соединение, необходимо обойти свес крыши с помощью переходного элемента. Его собирают из двух колен — одно крепится к воронке, другое к трубе стояка. Между коленами устанавливается отрезок трубы, длина которого замеряется на месте. Для соединения необходимо обжать его края гофрирующими клещами, а затем вставить отрезок в колена.

Монтаж водосточного стояка

На первом этапе выполняется установка стеновых кронштейнов. Их монтируют так, чтобы на каждый метр стояка приходилось по одному кронштейну. Также отдельные кронштейны устанавливаются для каждого стыка сегментов трубы стояка. Трубы подрезаются так, чтобы скорректировать их длину. Затем они вставляются в кронштейны и фиксируются в них. Для фиксации используются клиновидные замки, предустановленные на кронштейнах. Для большей надежности замок крепится саморезом через технологическое отверстие в трубе. Стояк должен заканчиваться сливным коленом, установленным на его нижнем крае в 30 см от отмостки.

Водосборная воронка

Такие воронки применяются в составе водосточных систем фальцевых кровель и крыш нестандартной конфигурации. Их крепят на карнизах крыши саморезами и металлическими хомутами. Воронки направляются в колена обводных элементов, соединенных со стояками.

Монтаж

Главная > Водосливные системы > Престиж > Монтаж

Общие требования к водосточной системе

Водосток выполняет три функции:

• защищает крышу, стены, фундамент и цоколь от неблагоприятного действия осадков;
• собирает образующуюся на кровле в результате дождя и снегопада влагу;
• отводит воду от стен.

Схема водосточной системы

Качество работы определяется прочностью и герметичностью входящих элементов. Оно зависит от надежности крепления и способности конструкции быстро собирать и удалять воду, снег.

В водосточную систему включены следующие детали:

• желоба для сбора жидкости;
• направляющие воронки;
• сетки для защиты от мусора;
• отводящие трубы;
• уголки, крепления, держатели;
• заглушки.

Популярностью пользуются водоотводы из следующих материалов:

• медь;
• оцинкованная сталь;
• полимеры;
• оцинкованный металл с полимерным покрытием.

Оцинкованный металл с полимерным покрытием

Медные отливы не поддаются коррозии и служат практически неограниченный срок времени. Высокая цена конструкции сужает ее применение рамками владельцев особняков с крупными доходами.

Полимерной системе не страшны царапины и коррозия. Ее недостаток в том, что материалу не хватает прочности, чтобы справиться с потоками жидкости и лавинами снега.

Металлические водоотводы хорошо работают под нагрузками. Недостаток в склонности к разрушению под действием коррозии. Сквозь малейшую царапину металл покрывается ржавчиной, которая быстро разрастается, в результате желоб разрушается.

Этап 1. Крепление крюков-держателей желобов

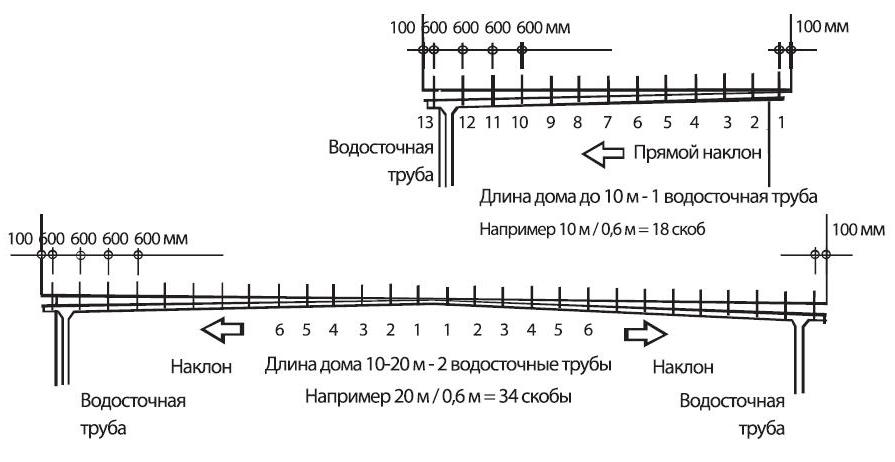

Крюки желоба с металлическим профилем «Престиж» для круглых желобов. Длинные крепятся к обрешетке, Короткие — к лобовой доске. Расстояние между крючками составляет приблизительно 50см, максимум 60см. Длинные держатели крюков лучше всего прикручивать через обрешетку к стропилам — тогда водосточная система будет закреплена более надежно. Как более длинные, так и более короткие крюки закрываются сверху карнизными планками.    Поэтому водостоки лучше устанавливать одновременно с монтажом кровельных листов, чтобы потом не разбирать готовую крышу. Разметка шага желоба для длинных крюков Шаг желоба составляет приблизительно 5 мм на 1 метр длины. Сначала необходимо     пронумеровать крючки. Если длина желоба менее 10 метров, уклон желоба делается в одну    сторону. Если от 10 до 20 метров — уклон двойной — от центра к краю, где будут установлены водоприемные воронки. Таким образом, нумерация идет либо от одного крайнего крючка к       другому, либо от среднего крючка к крайним. Отметьте точку сгиба на каждом крючке. Согните крючки в соответствии с этой разметкой. Обозначение шага желоба для коротких крюков Расположите крайние крюки желоба на лицевой панели, учитывая наклон желоба. Поместите     между ними нитку. Промежуточные крючки должны проходить вдоль этого шнура, касаясь его.

Закрепление элементов системы:

Правильное закрепление элементов водосточной системы является важным этапом монтажа. От этого зависит надежность и долговечность всей системы. Рассмотрим основные методы закрепления элементов:

• Конзольное закрепление. При использовании этого метода на стене устанавливаются консоли, на которые крепятся элементы системы. Это самый распространенный и простой способ, который позволяет быстро и удобно закрепить элементы системы.
• Подвесное закрепление. Этот метод подразумевает использование специальных подвесов, которые крепятся на потолке. Элементы системы вешаются на подвесы. Подвесное закрепление особенно актуально при монтаже систем на высоте или в случае использования больших горизонтальных участков.
• Крючковое закрепление. В этом случае на стену или потолок крепятся специальные крюки, на которые насаживаются элементы системы. Крючковое закрепление применяется, когда невозможно использовать конзольные или подвесные методы.

Важно правильно выбрать метод закрепления водосточных элементов, учитывая особенности конструкции здания, его материалы, а также климатические условия. Если необходимо, можно сочетать разные методы монтажа для достижения наилучшей надежности и функциональности системы

Зачем дому нужна водосточная система

Добротная, герметичная крыша является непременным условием долгой и беспроблемной эксплуатации загородного дома. Но многие не догадываются, что отсутствие протеканий недостаточно для сохранности жилья. Дождевая и талая вода, естественным образом попадая с крыши на землю и задерживаясь там, способна причинить немало неприятностей:

• Переувлажненный грунт — частая причина преждевременного разрушения фундамента, а качество основания определяет капитальность постройки, то есть надежность и долговечность.
• Изменение микроклимата помещений. В жилых комнатах увеличивается влажность и появляется сырость — идеальная среда для развития плесени и хронических заболеваний.
• Влага в почве плохо сказывается на качестве внешней отделки. Даже самые лучшие материалы во влажной среде изнашиваются и приходят в негодность гораздо быстрее положенного срока.

Предотвратить проблемы помогает установка комплекта водостоков, чье назначение состоит в сборе дождевой и талой воды и отводе ее от фундамента. Совместная работа водосточной и вентсистемы позволяет обезопасить стены от влажности, а подвал — от затопления.

Сложный фасад нуждается в защите от влагиИсточник tap.az
