Водосточная система "Металл Профиль": преимущества, виды, особенности монтажа и цена

Установка водосточных желобов и труб

Установка водосточных желобов и труб является важным этапом при монтаже водосточной системы. В этом разделе практического гида мы рассмотрим основные шаги по установке водосточных желобов и труб.

1. Подготовка к монтажу:

Определите место установки водосточных желобов и труб. Обычно они устанавливаются вдоль края крыши, но могут быть установлены и на боковых сторонах здания;
Измерьте длину желобов и труб, чтобы определить необходимое количество материала;
Подготовьте инструменты и материалы, необходимые для монтажа: желоба, тройники, отводы, крепежные элементы, резиновую уплотнительную манжету.

2. Установка водосточных желобов:

Установите кронштейны крашеных или полимерных пружинных желобов на стену здания. Расстояние между кронштейнами должно быть не более 500 мм;
При необходимости, прокладывайте водосточные желоба вдоль края крыши, соединяя их между собой;
Закрепите желоба на кронштейнах с помощью саморезов или других крепежных элементов;
Установите тройники и отводы в местах, где необходимо изменить направление стока воды;
Убедитесь, что все соединения плотно закреплены и не протекают.

3. Установка водосточных труб:

Присоедините водосточные трубы к тройникам или отводам с помощью резиновой уплотнительной манжеты;
Установите трубы в вертикальное положение и закрепите их на стене здания с помощью кронштейнов;
Убедитесь, что все соединения плотно закреплены и не протекают;
Определите, какая высота трубы будет оптимальной для отвода воды. Рассчитайте продолжительность вертикального участка трубы и добавьте необходимую высоту для эффективного слива воды;
Если необходимо, установите колено или заглушку на верхнем конце трубы.

В зависимости от типа здания и конструкции крыши, может потребоваться использование дополнительных элементов и методов установки водосточной системы

Важно следовать инструкциям производителя и обратиться к специалистам, если возникают трудности или вопросы в процессе монтажа

Правильная установка водосточных желобов и труб гарантирует эффективную отводку воды с крыши и предотвращает повреждения фасада здания и окружающей территории. Не забывайте также о регулярной очистке водосточной системы от листьев, мусора и других загрязнений, чтобы обеспечить ее бесперебойную работу.

Монтаж водосточной системы

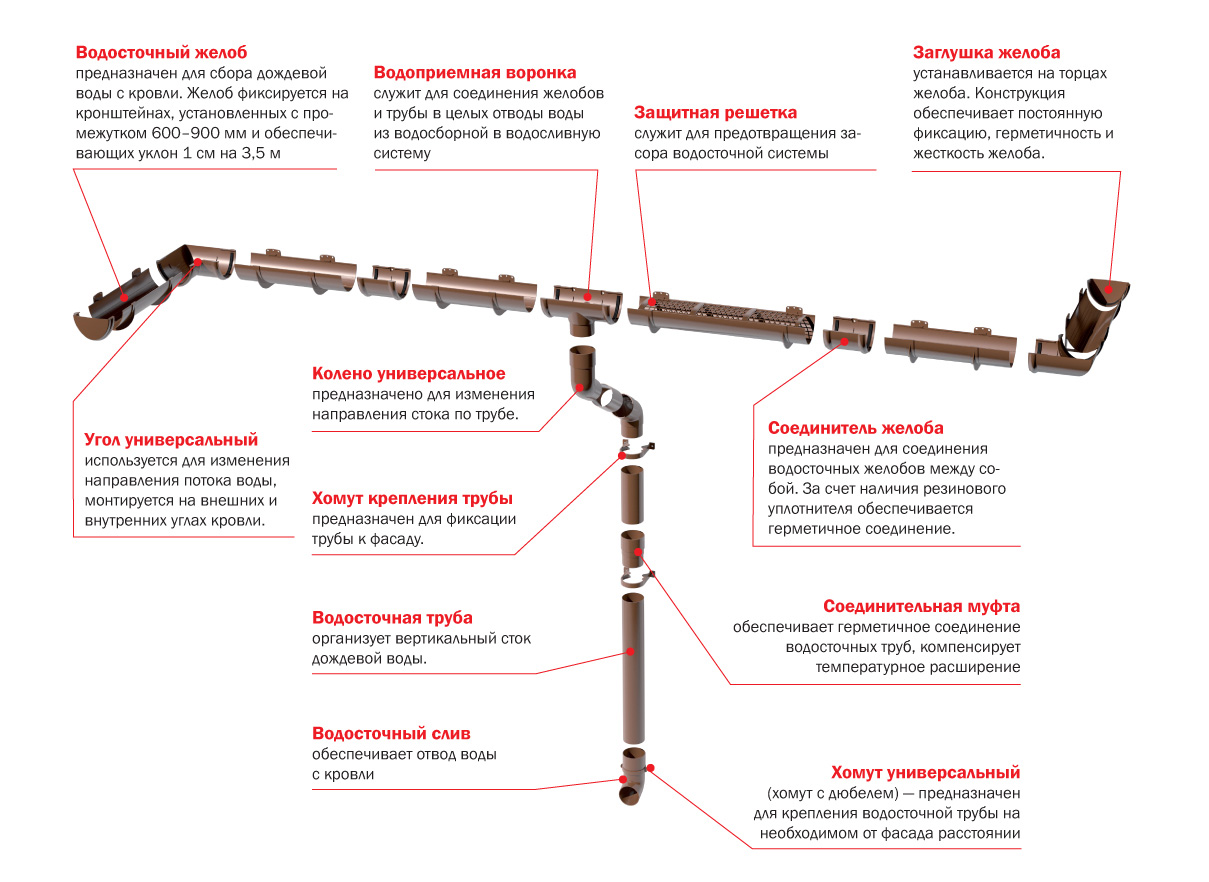

Водосточная система МП Престиж устанавливается по правилам, схожим для всех водостоков круглого сечения.

Читайте так же: Конденсат из трубы глушителя

Крепление держателей желобов

Расстояние между держателями – 400-500 мм. Они должны крепиться к стропилам. Если стропила поставлены со стандартным шагом 800-1000 мм, то держатели надо крепить ко всем стропилам и между ними – на доски обрешетки.

Разметка уклона желоба

Пронумеровать держатели от середины желоба или от заглушки до выпускной воронки. Отметить на каждом держателе место загиба.

Уклон желоба – 2.5мм на 1м. Одна водосточная труба должна обслуживать не более 10 метров желоба.

Установка держателей

Загнуть держатели в соответствии с разметкой. Установить первый и последний держатель. Между ними натянуть шнур. Остальные держатели поставить так, чтобы они касались этого шнура.

Если загибать держатели без крюкогиба, то уйдет больше времени и крюки не будут иметь правильной геометрии.

Подготовка желоба к установке

Собрать желоб необходимой длины из нескольких частей, при необходимости – отпилить лишнюю длину ножовкой по металлу. Но до установки на кровлю не соединять части между собой. V-образное отверстие шириной 100мм для воронки водослива выпилить на расстоянии 150мм от края.

Крепление выпускной воронки

Внешний край воронки завести под загиб желоба водоотлива на лицевой стороне. После того, как воронка будет плотно прижата, загнуть лепестки фланца воронки на внутреннюю кромку.

Монтаж желоба

Установить все части водосточного желоба на держатели и закрепить. После этого закрепить карнизную планку на обрешетке. Ее нижний край должен опускаться в желоб водослива. Нижний край подкровельной гидроизоляции завести поверх карнизной планки. Тогда вся вода с кровли и конденсат из подкровельного пространства будет попадать в водослив.

Соединение желобов

Секции должны соединяться одна с другой с нахлестом 25-30мм. В местах стыковки крепятся соединители желоба. Задний фланец соединителя цепляется за внутренний край, соединитель прижимается к нему и защелкивается на замок. Резиновые уплотнители обеспечивают герметичность соединения.

Установка паука

Паук – это сетчатая конструкция, она предназначена для защиты водослива от мусора. Ставится в водосточный желоб в отверстие выпускной воронки.

Ограничитель перелива

На участках крыши, где есть ендовы и примыкания, сток воды усиливается – возможен перелив через стенки желоба. Чтобы его исключить, в этих местах устанавливаются ограничители перелива.

Установка соединительной трубы

Используется для соединения между собой двух колен водосточной трубы. Длина соединительной трубы определяется по месту. Наличие обжатия с двух сторон позволяет использовать половинки одной соединительной трубы в двух местах водосточной системы кровли.

Установка водосточной трубы

Прикрепить к стене дома держатели. Они ставятся вверху и внизу трубы, а также в местах соединения водосточных труб. Длина трубы определяется по месту. Фиксация ее в держателе – с помощью замка. Расстояние от сливного колена до отмостки – около 300 мм. Вся вода из водоотвода должна беспрепятственно попадать в дренажную систему – это одно из условий защиты фундамента дома от размытия.

Тройник водосточной трубы

Если к одному сливному колену подходят трубы от двух выпускных воронок, применяют тройник. Этот тройник соединяется с коленом так же, как и водосточные трубы – у него обжатие снизу. Подводить боковую трубу можно под различными углами – благодаря широкому раструбу тройника.

Виды

На рынке строительных материалов системы марки «Металл Профиль» представлены следующими сериями:

«MP Престиж»;
«MP Modern»;
MT Grand System;
«MP Project».

Водосток «Престиж»

Желоб «Престиж» имеет круглое сечение, диаметр 125/100мм. Выпускается в белом, коричневом, зеленом, вишневом и сером цветах. Основной материал — оцинкованная сталь, покрытая с обеих сторон пластизолем.

В настоящее время это лучшее покрытие, которое обеспечивает высокую стойкость металлических изделий к коррозионным процессам и механической деформации.

Конструкция проста в установке и не требует использования герметиков или крепежных заклепок.

«Модерн»

Дренажная система в стиле модерн (прямоугольное сечение). Выпускается в четырех цветах: белый, коричневый, темно-зеленый и вишневый. Основным сырьем является оцинкованная сталь, покрытая современным пластизольным полимером.

Это самое толстое покрытие, предлагаемое компанией «Металл Профиль».

Внутренние части всех элементов водостока защищены защитным лаком. Характерной особенностью этой системы является глубокий дренаж для забора воды. В круглой части желобов она значительно меньше.

Благодаря этой особенности конструкции, вероятность переполнения значительно снижается.

Все детали слива «Модерн» соответствуют европейским стандартам качества.

Кронштейны желоба, которые являются наиболее уязвимым звеном в конструкции водосточных систем многих других производителей, в этой серии изготовлены из четырехмиллиметровой оцинкованной стали, покрытой сверху порошковой краской.

Благодаря этому свойству изделия, легко выдерживают нагрузку большого количества снега, льда и не повреждаются после схода лавины снега на крышу. Кровельная система «Secession» подходит для всех типов архитектурных зданий.

Grand System

Дренажная система Grand System. В качестве материала используется высококачественная оцинкованная сталь. Изделия состоят из нескольких слоев. Размеры и вес системы позволяют быстро и легко транспортировать ее. Сборка проходит без проблем.

Уход за системой Grand System прост и безопасен. Аксессуары всегда можно найти в местах продажи дренажных систем. Это прочная и надежная система. Он не переносит экстремальных температур и герметично закрыт.

Он легко ремонтируется и имеет длительный гарантийный срок.

«Проект»

Водосточная система «Project» (круглое сечение диаметром 185/150мм). Выпускается в трех цветах: белый, коричневый и вишневый. Изготовлены из оцинкованной стали с полиэфирным покрытием ведущих отечественных и зарубежных производителей.

Его можно установить на крыше из любого материала. Водосточная система «Проект» устойчива к механическим нагрузкам, длительному ультрафиолетовому излучению, коррозии и горению. Рекомендуется для установки в многоэтажных жилых домах и промышленных объектах.

Водосточные системы MP Prestige и Modern наиболее часто выбираются клиентами, поскольку они универсальны в применении и могут быть установлены на зданиях любого типа.

Этап 3. Установка водосточных труб

Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы

Крепление соединительной трубы

Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома).

Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

Крепление водосточной трубы с помощью хомутов-держателей

Сначала нужно установить на стену хомуты. Ставят их:

вверху и внизу водосточной трубы,
в месте стыковки двух труб.

У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами.

Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус.

Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм.

В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника широкий раструб, поэтому подводить трубы можно под разными углами.

Достоинства и недостатки металлических конструкций

Металлические водостоки стали действительно очень популярными благодаря своим достоинствам. Вот некоторые из них:

Высокая степень прочности и устойчивости к различным механическим воздействиям. Особенно актуально это качество в зимнее время, когда на крыше скапливается большая масса снега, а затем льда;
Устойчивость к коррозии. Речь идет о тех металлических водосточных системах, которые состоят из элементов, изготовленных из стали, покрытой полимером с обеих сторон;
Металлические водосточные системы могут быть применены во всех известных климатических условиях. Даже полимер, который содержит в своем составе специальные добавки, способен выдерживать температуры от -40 до +120 градусов, сохраняя при этом свои свойства. А вот обычный пластик при столь низких и столь высоких температурах уже теряет свои качества и становится либо очень хрупким, либо слишком мягким;
При постоянной смене температурного режима линейные размеры металла изменяются в очень малых диапазонах, чего не скажешь про пластик. Несомненно, что это качество лучше сказывается на общей стоимости всей конструкции, так как не нужно тратиться на компенсационные элементы;
Внешний вид металлических водосточных систем куда лучше пластиковых.

Несмотря на множество достоинств, некоторые из которых приведены выше, обладают металлические водостоки и рядом отрицательных качеств. К таким отрицательным качествам можно отнести подверженность любого металла к коррозии.

Металлический водосток

Даже в том случае, когда речь идет об оцинкованном металле или об элементе, покрытом полимером. Все дело в том, что при монтаже возникает необходимость распила. В это время защитный слой может повредиться. И если меры не будут приняты, то уже через несколько лет водосток станет ржавым.

Кроме того, град, куски льда, которые просто скатываются с крыши, способны повредить защитный слой, что неминуемо приведет к коррозии.

Еще одним моментом, который делает пластиковые конструкции лучше, чем металлические водосточные системы, является внутренняя гладкость. Действительно, внутренняя поверхность пластика более гладкая, чего не скажешь про металлические водостоки. Для воды, конечно, это разница весьма несущественна, а вот для мусора, например, листьев, видна сразу. Особенно это касается мест соединения различных элементов, например, желобов между собой или желобов с воронками.

В таких местах мусор может накапливаться и приводить к тому, что вода тоже будет собираться и переливаться через край желоба. Это означает, что водосток просто не будет выполнять свою основную задачу.

Системы металл профиль:

В настоящее время системы металл профиль широко применяются как в строительстве новых зданий, так и в ремонте и реконструкции старых зданий. Преимущества таких систем заключаются в их надежности, стойкости к воздействию внешних факторов, а также простоте монтажа и экономии времени. В данной статье мы рассмотрим некоторые особенности и рекомендации по монтажу водосточных систем металл профиль.

Выбор комплектующих

При выборе комплектующих для системы металл профиль необходимо обратить внимание на качество материала и его стойкость к коррозии. Рекомендуется выбирать комплектующие, изготовленные из оцинкованной стали или алюминия

Такие материалы имеют высокую стойкость к воздействию влаги и не подвержены коррозии.

Правильная установка элементов

При монтаже системы металл профиль важно правильно установить все элементы, чтобы избежать протечек и обеспечить надежность конструкции. Рекомендуется следовать инструкции производителя и при необходимости проконсультироваться с опытными специалистами

Установка желоба

Для установки желоба необходимо правильно подобрать его размеры и углы ската, чтобы обеспечить эффективное сбор и отвод воды. Желоб должен быть установлен на специальные кронштейны соответствующей высоты, которые должны быть прикреплены к фасаду здания. При установке желоба необходимо обеспечить его горизонтальное положение и правильное укрепление.

Установка труб

Трубы системы металл профиль должны быть установлены таким образом, чтобы обеспечить свободный отток воды и избежать протечек. Трубы должны быть правильно соединены между собой и закреплены на стене здания. Рекомендуется обеспечить надежную фиксацию труб с помощью специальных крепежных элементов.

Регулярное обслуживание и чистка

После монтажа системы металл профиль необходимо ее периодически обслуживать и чистить. Рекомендуется очищать желоб и трубы от листвы, мусора и других препятствий, которые могут препятствовать свободному оттоку воды. Также рекомендуется проводить визуальный осмотр системы для выявления возможных повреждений и неисправностей.

Преимущества и недостатки систем металл профиль
Преимущества
Недостатки

Надежность и долговечность
Стойкость к коррозии и воздействию внешних факторов
Простота монтажа и экономия времени

Высокая стоимость в сравнении с другими материалами
Требуется регулярное обслуживание и чистка
Возможность образования конденсата

В итоге, системы металл профиль являются надежным и прочным решением для организации водосточной системы на здании. Правильный выбор комплектующих, установка и обслуживание позволят обеспечить эффективное сбор и отвод воды, а также долгую эксплуатацию системы.

Как рассчитать водосточную трубу?

Для расчета диаметра водосточной трубы следует учитывать следующие факторы:

Площадь крыши. Чем больше площадь крыши, тем большая водосточная система потребуется. Приблизительно на 1 м² крыши должен приходиться 0,02 л/с проточной воды.
Количество и угол наклона водосточных желобов. Если на крыше есть несколько желобов, нужно посчитать количество литров, которые будут собираться в каждом из них. Также угол наклона влияет на скорость стока воды.
Расстояние от крыши до стока. Чем больше это расстояние, тем больше труба должна быть.
Климатические условия. В зонах с большим количеством осадков потребуется большая водосточная система.

Для расчета диаметра трубы можно воспользоваться специальными таблицами или формулами. Например, для одноэтажного дома с площадью крыши 100 м² и одним желобом достаточно использовать трубу диаметром 100 мм. Однако, для точного расчета следует обратиться к специалистам.

Ассортимент

Чтобы водосточная система сочеталась с домом, стоит выбрать один из нескольких видов изделий:

Гранд систем (GRANDSYSTEM) 125/90 ;
мп Престиж;
мп Модерн;
мп Проект.

Представленные виды отличаются сечением, пропускной способностью и толщиной полимерного покрытия.

Гранд систем (GRANDSYSTEM)125/90

Водосточная система круглого сечения из оцинкованной стали с двусторонним полимерным покрытием “Colorcoat”, защищающее элементы системы от механических повреждений, воздействия окружающей среды, коррозии и ультрафиолета.

Характеристики

Толщина стали (мм): 0,5-0,6;
Класс цинкования: 1 (275 гр/м2);
Защитное покрытие: Colorcoat;
Толщина покрытия: 35 мкм.

Цвета доступны: шоколадно коричниевый (RAL8017) и белый (RAL9010)

Небольшой вес и габариты системы, делают GRANDSYSTEM одной из самых быстро монтируемых и транспортируемых систем.

МП Бюджет

Система рекомендуется для малобюджетного частного домостроения, водосточная система прямоугольного сечения из оцинкованной стали с двусторонним полимерным покрытием Полиэстер, толщиной 25 мкм. Более глубокий желоб увеличивает пропускную способность желоба по отводу воды и снижает риск возникновения переливов.

Палитра цветов:

красное вино (RAL3005);
коричнево красный (RAL3011);
шоколадно коричневый(RAL8017);
сигнальный белый (RAL9003);
темно коричневый (RR32);

Назначение:

для четырехскатной крыши;
вальмовой крыши;
дачного дома;
коттеджа;
мягкой кровли;
фальцевой кровли;
шатровой крыши;
шиферной крыши.

МП Престиж

Водосток имеет несколько особенностей:

трубы и желоба имеют круглое сечение;
изделия изготавливаются из оцинковки;
каждая деталь покрыта пластизолом толщиной 100 мкм с каждой стороны;
отсутствие необходимости в заклепках и использовании герметика при установке системы.

Система отличается большой пропускной способностью, поэтому ее выбирают владельцы больших загородных домов. Также водостоки этого вида используются для отведения осадков с производственных зданий.

Внутренняя поверхность труб и желобов покрыта специальным лаком, что исключает возможность возникновения засоров.

МП Модерн

Водосточные системы МП Модерн поизводятся из оцинкованной стали и имеют защитное покрытие увеличенной до 200 мкм толщины. Благодаря этому данный вид водостоков считается самым прочным из всей линейки водостоков Металл Профиль.

Конструктивной особенностью является увеличенная глубина желобов. Благодаря чему даже при избытке осадков влага не переливается через края желобов. Дополнительные ребра жесткости элементов водосточной системы не только делают их более прочными, но еще и создают интересный рельеф.

Внутренняя поверхность желобов покрыта защитным лаком, который не только предотвращает появление механических повреждений, но еще и предотвращает появление засоров.

Этот тип водостоков имеет следующие особенности:

Устанавливается на дома с кровлей любой конфигурации. Это возможно благодаря продуманным креплениям, позволяющим создать индивидуальный поект водосточной системы.
В качестве держателей элементов водостока применяются кронштейны, толщина которых составляет 4 мм. Они изготавливаются из стали горячей оцинковки и устойчивы к давлению снежных масс даже при выпадении большого количества осадков.
Благодаря ребрам жесткости водостоки МП Модерн подойдут для домов с отделкой в урбанистическом стиле или high tech.

Как и другие типы систем Металл Профиль, изделия не подвержены воздействию ультрафиолетовых лучей и сохраняют внешний вид более 10 лет.

МП Проект

Этот тип водостоков отличается большим диаметром желобов и труб и используется при организации водостоков на многоэтажных домах или производственных помещениях. Все детали производятся из оцинкованной стали, покрытой полиэстером, толщина которого составляет 25 мкм.

Благодаря наличию множества цветов можно подобрать водостоки для строения с любой отделкой. Устанавливаться система может на кровлю с любым покрытием. Так как все детали устойчивы к выгоранию, перепадам температур и механическим нагрузкам, они могут использоваться в регионах с разным климатом.
