Стоимость медной водосточной системы

Монтажные работы по установке водостока

Из инструментов понадобятся, шуруповерт с перфоратором для бетона или кирпича, строительный уровень с отвесом, карандаш, рулетка и шнур, плоскогубцы и молоток, стремянка, киянка.

Чтобы установить кронштейны необходимо:

1.На углах ската крыши отмечают точки для самых дальних кронштейнов.

2.Прикрепляют один кронштейн к доске лобовой.

3.На другую сторону основания крепят дальний крюк с углом наклона до пяти миллиметров на метр погонный.

4.Между крепежами протягивают шнур и в линию устанавливают все оставшиеся крюки.

Внимание! Веревку сразу убирают, как только расставят все крюки. Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды

Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители

Установка желобов. Желоб начинают прокладывать с места, где присоединяется вертикальная труба отвода воды. Заранее надо подготовить отверстие для воронки при помощи ножовки, заточив хорошо края. Применяя соединители, смонтировать переход между трубами и лотками. Далее необходимо снабдить заглушкой край дальнего желоба. Проложить в кронштейны все желоба, нахлестывая детали друг на друга около десяти сантиметров. Между соединениями проложить резиновые уплотнители.

Установка труб по вертикали. Первым делом устанавливают хомуты. Отбивают линию на стене, спущенную от воронки с помощью отвеса. Расстояние между хомутами не более десяти сантиметров.

Дальше необходимо соединит все элементы по горизонтали и вертикали, смонтировать отметы.

Внимание! Если уровень снега в регионе превышает средний, то по водостоку стоит установить контур обогрева

Особенности монтажа водосточной системы

При установке конструкции нужно соблюдать ряд правил.

1. Сначала монтируются горизонтальные компоненты (к таковым относятся желоба и сливы).
2. Конструкция изучается на наличие отверстий, через которые вода может попадать в нежелательные места. Их закрывают заглушками.
3. Составные компоненты фиксируются с помощью соответствующих переходников. На нужную часть конструкции монтируется слив.
4. Следующий этап – установка трубопровода и других вертикальных элементов. Для закрепления используются хомуты и держатели. Монтаж осуществляется сверху-вниз, с кровли к фундаменту.
5. Устанавливается дренажная система.

Особенности конструкции наружного неорганизованного водостока

Первый вариант представляет собой произвольное стекания осадков с крыши. Чтобы система работала, надо установить карниз за пределами стены дома под небольшим наклоном. Данная система предполагает стекание воды самотеком, конструкция проста для применения, но имеет недостатки, поэтому редко устанавливается. Падающая вода проникает в землю близ фундамента, и излишняя влага может его разрушить.

Чтобы установить неорганизованный сток воды, надо учитывать факторы:

1.Количество выпадающих осадков за год в регионе должно быть не более трехсот миллиметров в год.

2.Козырек у крыши должен быть более шестидесяти сантиметров длины.

3.На той стороне, куда оборудован скат крыши, нельзя прокладывать дорожку для пешеходов и соорудить балкон.

Наружная организованная система водостока.

Чаще всего встречаемая конструкция – организованный водослив снаружи. Система водостока подходит для кровли с ломаной, с шатровой и вальмовой, также двускатной конфигурацией.

Для сбора и дальнейшего отвода стоков с крыши организуют ливневые канавы либо колодцы для фильтрации.

Водосточная система Docke как установить и определить размеры

Водосточная система Docke – это отличное решение организации отвода дождевой и талой воды с поверхности кровли.

Она отличается высоким качеством и доступной ценой.

Такое сочетание обусловлено тем, что изготавливаются системы на территории России, но в производстве используются немецкие материалы.

Водосточные системы сделаны из высокопрочного ПВХ, поэтому устойчивы к влиянию любых атмосферных условий.

Этот же фактор обеспечивает небольшой вес конструкций, простоту монтажа.

На рынке пластиковые водосточные системы Деке представлены двумя вариантами:

• Стандарт – используется для обустройства стоков воды с крыши малоэтажных зданий. Диаметр желоба – 120 мм, водосточной трубы – 85 мм;
• LUX – отличается повышенной прочностью, обеспечивает отвод воды с кровель большой площади. Диаметр желоба – 140 мм, водосточной трубы – 100 мм.

Порадует и разнообразие цветовых решений, которое вы сможете увидеть на фото водосточных систем Деке в каталоге.

Вашему вниманию предложены изделия в цветах: пломбир, шоколад и гранат.

Как определить размер водосточной системы Деке

Для того, чтобы определить, какая водосточная система нужна в конкретном случае, потребуется выполнить несложные расчеты.

Они будут заключаться в следующем:

• количество желобов: общую длину карнизов разделить на 3;
• количество угловых элементов определяется числом угловых соединений желобов;
• число креплений на пластиковые кронштейны: общую длину карнизов разделить на 0,6 м и прибавить к результату количество карнизов свесов;
• количество металлических кронштейнов и удлинителей: общую длину карниза разделить на 0,6 м, прибавить количество удлинителей и удвоенное число воронок;

Элементы системы «Стандарт»

Порядок расчётов водосточной системы Дёке

Эти расчеты являются приблизительными, потому как все будет зависеть от конструктивных особенностей определенного здания.

Как установить водосточную систему

Для того чтобы убедиться в том, что водосточная система Деке предельно проста в установке, достаточно рассмотреть пошаговое руководство к ее монтажу:

установить кронштейны желобов на лицевую доску, просверлив в ней соответствующие отверстия дрелью. Установку нужно выполнять, соблюдая при этом расстояние крайнего кронштейна от края кровли (минимум 150 мм) и шаг между соседними элементами (примерно 500-600 мм). При этом, уровень расположения кронштейнов будет разным (с учетом уклона желоба в 3 мм на погонный метр). В месте крепления воронки следует установить дополнительные кронштейны, которые будут располагаться с обеих ее сторон. Этого требует инструкция по монтажу водосточной системы Деке;

Так выглядит установка кронштейнов системы

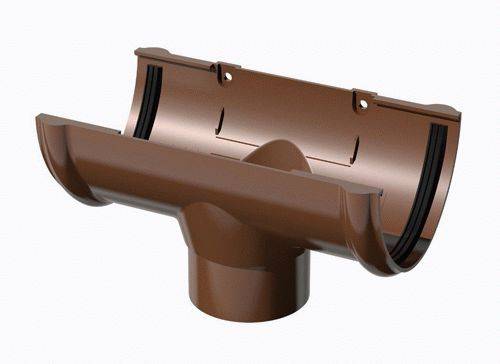

Соединительный элемент (воронка) Дёке

Так выглядит установка водостока желоба Дёке

Так выглядит наконечник Дёке

Важно! Место монтажа воронок нужно определить заранее, чтобы сразу установить на сайдинг обрешетку для водосточных труб. Так видно, что монтаж водосточной системы Деке не так уж и сложен

Так видно, что монтаж водосточной системы Деке не так уж и сложен

Так видно, что монтаж водосточной системы Деке не так уж и сложен.

Его можно с легкостью выполнить самостоятельно.

Преимущества и недостатки водосточной системы Деке

Хочется отметить, что на практике водосточные системы пластиковые Docke показывают себя исключительно с лучшей стороны.

Они характеризуются следующими достоинствами:

Водосточная система Дёке — Лучшая водосточная система в России

• срок службы до 25-30 лет;
• устойчивость к морозу до -50 и жаре до +50 градусов;
• стойкость к атмосферным влияниям;
• устойчивость цвета;
• высокая проводимость воды;
• простота сборки;
• достойные показатели герметичности;
• небольшой вес;
• доступная цена.

Что касается недостатков, пока информации про них нет. Немецкое качество поддерживает свою репутацию.

Безусловно, система может деформироваться вследствие сильного удара, но такому воздействию под кровлей она практически не подвержена.

Стоимость водосточной системы

Если вас интересует цена водосточной системы, то она будет зависеть от ее комплектации, цвета и количества разных элементов.

Рассмотрим средние ценовые показатели водостока Люкс цвета пломбир в рублях:

Очень приемлемые цены водосточной системы Дёке

• желоб – 565;
• воронка – 400;
• колено – 215;
• труба – 670;
• угловой элемент – 720;
• коллектор – 565;
• кронштейн – 160.

Что касается стандартного варианта, например, в цвете гранат, то здесь цены будут дешевле – на каждой позиции примерно на 100-130 рублей.

Но, в любом случае стоимость водосточной системы нужно просчитывать с менеджером компании, в которой вы хотите ее купить.

Возможно, вы сможете воспользоваться акционными предложениями, делающими приобретение еще более выгодным.

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

• Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
• Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

• Прямоугольную.
• Круглую.
• Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

• Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
• Высокая прочность и износостойкость.
• Небольшой вес конструктивных элементов.
• Широкий диапазон рабочих температур: от –38 до +65 градусов.
• Простой и быстрый монтаж.
• Широкая цветовая гамма и разнообразие форм.
• Доступное техническое обслуживание и уход.
• Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

• Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
• Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
• Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
• Склонность к существенному линейному расширению.

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

• Высокая прочность и надежность.
• Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
• Высокая пожарная безопасность.
• Широкий диапазон температур: от –58 до +125 градусов.
• Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

• Существенную массу конструктивных элементов.
• Сложность проведения монтажных работ.
• Незначительную цветовую гамму.
• Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
• Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
• Высокую стоимость материалов и комплектующих для изготовления системы.

Что такое водосточная система и для чего она нужна?

Водосточная система — это комплекс установок, отвечающий за удаление лишней жидкости с поверхности крыши. В состав любого водостока входят обязательные и дополнительные элементы, перечень которых будет рассмотрен немного позже.

Главная задача водосточной системы состоит в сборе дождевой и талой воды.

Во-первых, это предотвращает попадание грязи на стены дома и, соответственно, изменение внешнего вида здания в худшую сторону. Любые загрязнения попадают в желоба, а затем и в трубы, после чего направляются на земную поверхность, минуя стены и любые другие поверхности, кроме кровельного покрытия.
Во-вторых, правильное строение водосточной системы может предотвратить массу проблем с элементами дома и прилегающих территорий. Неорганизованные системы водоотведения, например, устроены так, что жидкость с крыши стекает непосредственно на землю, что негативно сказывается на состоянии отмостки, элементов фасада, цокольного этажа, фундамента, карнизов и карнизных свесов

Организованная водосточная система, наоборот, защищает все перечисленные конструктивы от разрушения под воздействием жидкости.
В-третьих, важно отметить, что надёжный водоотвод защищает не только крышу, но и другие поверхности от контакта с водой и снегом. К таким поверхностям относятся стены, окна, фундамент, а также нижние этажи здания

Грамотное расположение труб предохранит также и прохожих от стекающей с крыши жидкости: вода не только не будет капать на пешеходов сверху, но и не сможет скапливаться на крыльце. Пренебрежение данным этапом может привести к заболачиванию прилегающих к дому территорий, а также к значительному ухудшению состояния фундамента.
И наконец, водосток способен выполнять также и декоративную функцию. Нередко водосточную систему изготавливают и устанавливают таким образом, чтобы она сочеталась с внешним видом здания, подчёркивала его дизайнерскую уникальность, а также гармонировала с другими элементами конструкции, такими как оконные решётки, наличники, карнизные свесы, перила, которыми оборудуется крыльцо и так далее.

Классификация водостоков по материалу изготовления будет следующей:

• Пластиковые. Считаются наиболее бюджетным вариантом, подходящим в основном для климатических зон с отсутствием резко отрицательных температур. Из плюсов материала можно отметить его относительную прочность, легкость и простоту монтажа. Минусы – слабая устойчивость к резким перепадам температур. В результате пластиковый водосток может дать трещину или даже серьёзно деформироваться.

• Сталь с оцинковкой. Несмотря на свои изначально сильные антикоррозийные свойства, может начать ржаветь. И конструкцию придется очищать или полностью демонтировать. Еще одним отрицательным моментом является обязательно привлечение специалистов для изготовления деталей конструкции, а также её монтажа.

• Сталь с покрытием из полимера. На сегодняшний день самое надёжное и востребованное решение на рынке. Дополнительный фактор к приобретению именно данного варианта является возможность изготовления конструкции практически в любом цветовом решении. Это позволит осуществить монтаж системы водостока, не нарушая общей «концепции» любого загородного дома или здания.

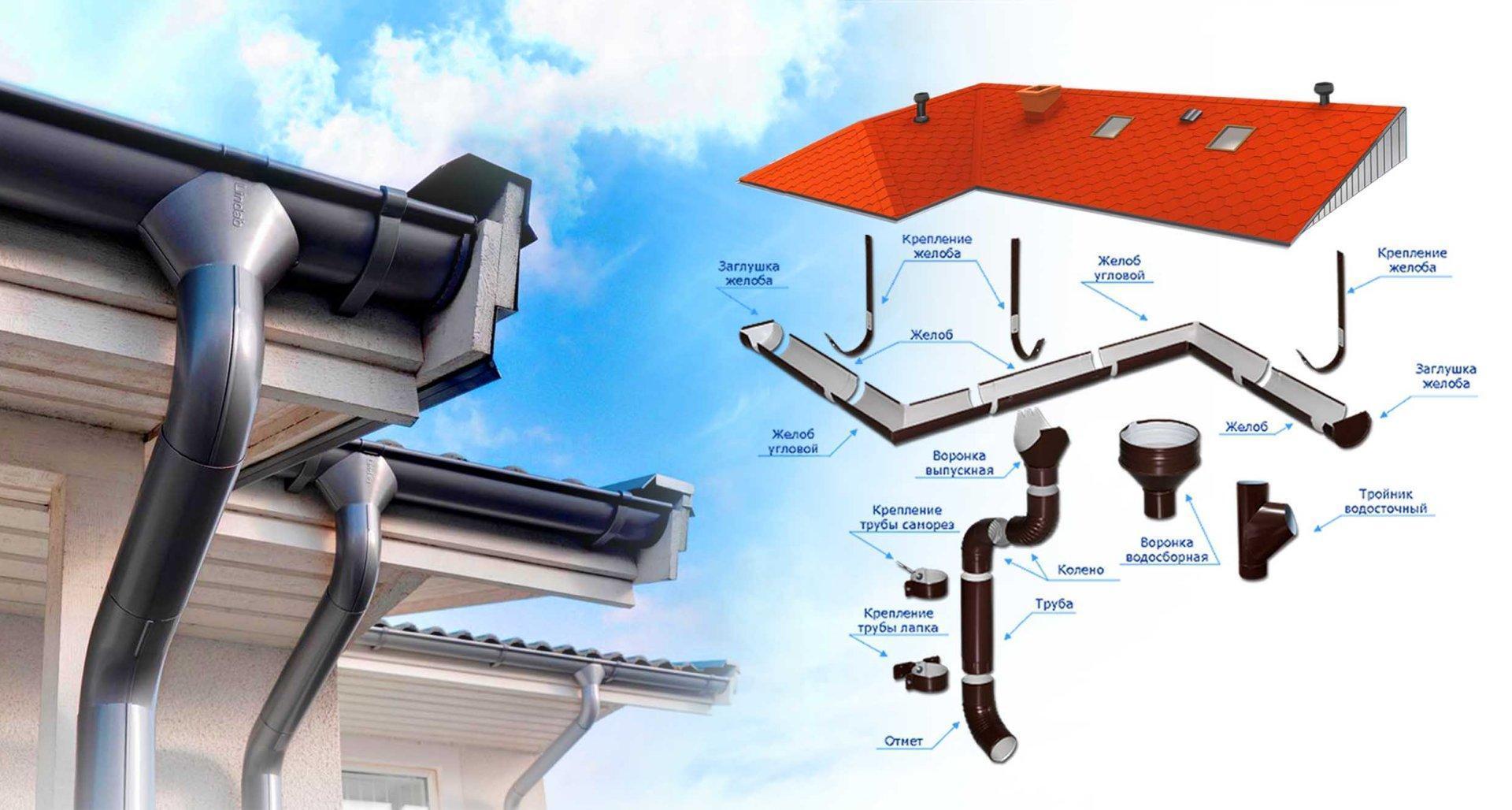

Составляющие компоненты водосточной системы

Любая водосточная система состоит из следующих комплектующих элементов:

1. Желоба, которые принимают на себя все водные потоки с крыши и направляют их в нужном направлении.
2. Трубы. Здесь сказать особо нечего.
3. Различные повороты и углы. Они предназначены для придания трубам нужной конфигурации.
4. Воронки для сбора воды в трубы.
5. Различного рада заглушки. Они применяются в тех местах, где нужно ограничить или убрать поток воды. Например, водораздел между желобами или торцевой край конечного желоба.
6. Крепёжные элементы. Здесь тоже всё просто: для труб применяются хомуты, а для желобов – специальные кронштейны.

Вот такое не сложное устройство водосточной системы мы и будем рассматривать. Хотя, здесь ещё можно отметить фильтры (сетки и корзинки), устанавливаемые в воронки, кабель для водостоков (применяется против обледенения кровли) и другие аксессуары.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

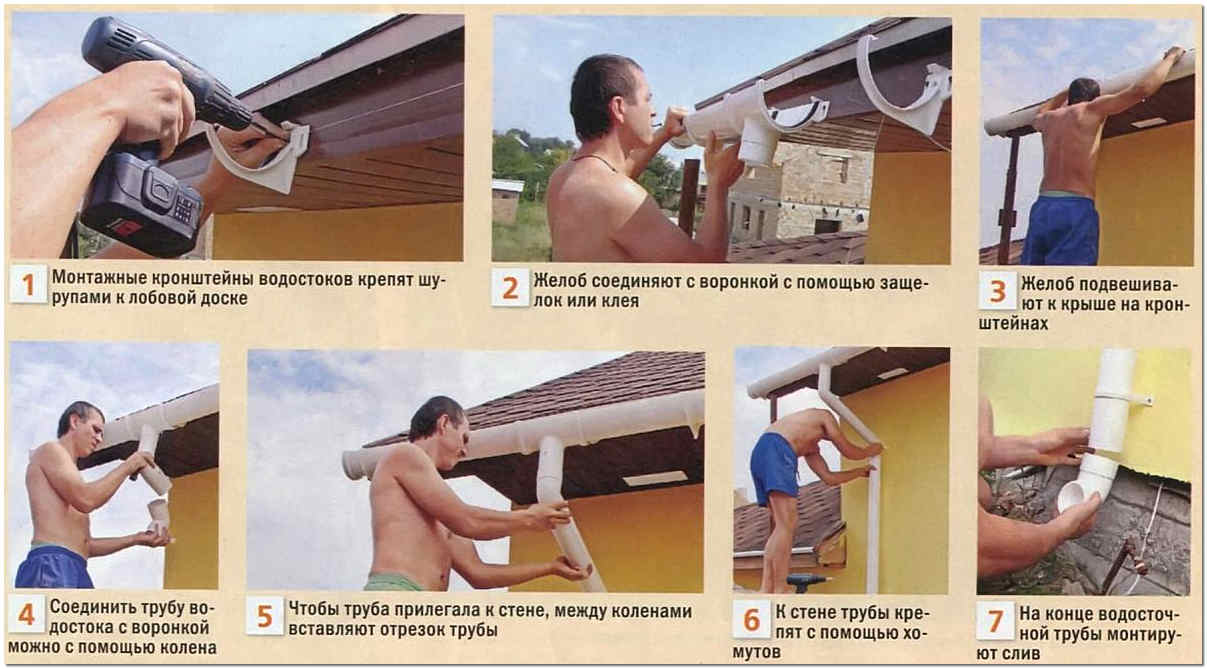

Инструкция по монтажу водостоков:

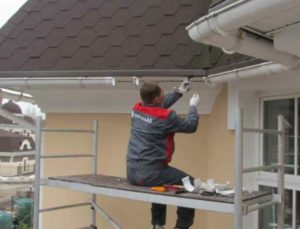

Работы начинаются с установки крайних кронштейнов

Они могут быть установлены на кровельные стропила или лобовой карниз.
При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее

Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.

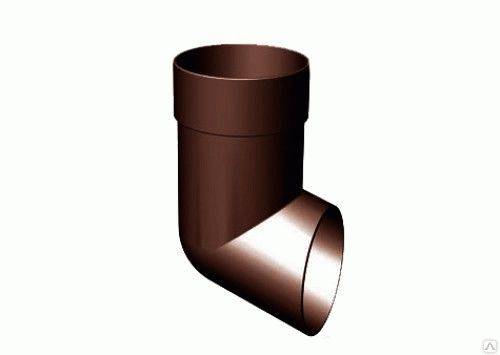

Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Свес кровли

Для того чтобы вода с кровли попадала в желоб, необходимо при укладке кровельного материала сделать свес кровли так, чтобы нижний край кровли не выходил за середину сечения желоба. Для предотвращения намокания лобовой доски рекомендуется установить карнизную планку.

• https://sovet-ingenera.com/kanaliz/k-drugoe/vodoslivnye-sistemy-dlya-krovli.html
• https://gzmk.ru/informatsiya/instruktsii/montazh_vodostochnoy_sistemy_kruglogo_secheniya/?geosid=201
• https://m-strana.ru/articles/elementi-vodostochnoy-sistemy/
• https://domsdelat.ru/kanalizacia-v-dome/elementy-vodostochnoj-sistemy-krovli-kruglogo-secheniya-plastik-metalloprofil-i-ocinkovannaya-stal-poshagovaya-instrukciya.html

Какие правила надо соблюдать при монтаже

Есть несколько железных правил, которые нельзя нарушать, монтируя водосточную систему дома.

Край желоба ни в коем случае не должен выходить за линию ската крыши.
Желоб монтируется с уклоном: он должен составлять 3—5 мм на 1 м. Если уклона не будет или он будет меньше — в нем застоится вода. Если больше — первый же ливень может привести к тому, что принимающая воронка водостока просто захлебнется объемом воды, который хлынет из желоба.
Для двускатных крыш делают два отдельных желоба. Если крыша четырехскатная — по периметру кровли монтируется непрерывный контур из желобов, которые соединены между собой по углам.
Если площадь крыши меньше 100 квадратных метров, то можно выбирать желоба небольшого диаметра и обойтись одной водосточной трубой. А, например, если перед нами 200-метровый скат, то ставьте дополнительную трубу и выбирайте больший диаметр желобов, иначе поплывете.
Чем больше дождей выпадает в вашем регионе и чем сложнее форма крыши, тем шире должно быть сечение желоба.
Шаг кронштейнов водосточной системы не должен быть больше 60 см. А еще лучше монтировать их еще чаще

Это очень важно, чтобы первым же дождем желоба не обвалились с крыши. Так что нагрузку системы нужно рассчитывать заранее

Не забывайте, что кронштейны понадобятся еще и с торцов, и в местах, где желоба переходят друг в друга или доходят до угла.
Длина желоба до приемника воды должна быть не больше 10 метров. Если желоб длиннее, то использовать нужно будет две трубы.
А если длина желоба выше 12 метров, то потребуется не только две трубы, но и компенсирующая воронка. Она же нужна будет, если есть технические препятствия расширению воронки, или если монтируется замкнутый водосток по периметру крыши.
Водосточные трубы лучше всего располагать по углам, чтобы они не портили экстерьер здания.
И наконец, если вода отводится просто на отмостку (а уже с нее собирается в водосборники), то трубы ни в коем случае не должны выходить ко входу в подвал. Выходы труб надо расположить и подальше от дорожек.

Людмила Губаева

Недвижимость Татарстан

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Из чего состоит водосточная система

Конструкция обязательно включает следующие элементы.

1. Желоб. Канал определенной ширины, который задает стекающей с крыши жидкости требуемое направление. Решает сразу несколько задач: предотвращает размытие фундамента и грунта, защищает подвал и комнаты от повышения влажности, не дает потокам воды разрушить отделку фасада.

2. Труба. Устанавливается вертикально и используется для отведения потока жидкости. Водосточные трубы – это сборные конструкции, состоящие из звеньев и дополнительных компонентов. Возможно изготовление в соответствии с архитектурными особенностями здания (например, трубы, форма которых повторяет форму фасада). Через эту часть системы вода удаляется с крыши.

3. Соединитель. Вспомогательный элемент. Необходим для объединения труб и желобов в единое целое. Также может использоваться для увеличения длины конструкции и соединения трубы с дополнительными компонентами.

4. Обвод. Универсальное колено. Используется, если нужно разместить трубы в соответствии с архитектурными особенностями сооружения – например, при наличии на фасаде сложных декоративных компонентов.

5. Слив. В этот компонент попадает прошедшая через трубы вода, которая в дальнейшем отводится в сторону от здания.6. Тройник. Дает возможность разводить систему стока воды на несколько выходов.

7. Держатель. Монтируется на водосточной системе и дает возможность закрепить ее на конструкции кровли. Держатели подразделяются на 2 группы по длине. Короткие модели применяются для фиксации водостока к кровле и создания дополнительной поддержки конструкции. Назначение длинных вариантов – обеспечение правильных геометрических параметров системы стока воды, придание ей оптимального угла наклона.

8. Хомут. Кольцо небольших размеров, оснащенное штырем. Штырь используется для соединения конструкции со стеной здания. Хомуты применяются на объектах с вертикальной системой крепления и обеспечивают их надежную фиксацию. Это обязательный элемент, поскольку без него нельзя гарантировать сохранения надежности при ветровых нагрузках и воздействиях интенсивного потока воды.

9. Заглушка. Используется, если необходимо закрыть торцы водосточного желоба. Заглушки подразделяются на несколько групп по особенностям конструкции (также существуют универсальные варианты). Чаще всего встречаются детали для труб круглого сечения, но форма может быть любой.

10. Воронка. Устанавливается на крыше сооружения. В нее попадает дождевая и талая вода, которая затем отправляется в стояк.

11. Листеуловитель. Специальная решетка, которая защищает воронку от попадания мусора (например, листьев и веток). Использование листеуловителя сильно экономит время и силы на очистке водостока.

Звучит это все не просто, но для наших специалистов установка «водосточки» — обыденное дело!

Установка водосточной системы — подробнее

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

• перфоратор;
• шуруповерт;
• уровень, отвес;
• рулетка, карандаш, шнур;
• плоскогубцы;
• стремянка;
• молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

1. По углам скатов делают метки, обозначая места крайних кронштейнов.
2. К лобовой доске фиксируют первый кронштейн.
3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

1. На крайний лоток надеть заглушку.
2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Установка крюков желоба

При расчете водосточной системы следует учитывать, что для обеспечения качественной работы системы площадь сбора воды в одну воронку не должна превышать 120 м², и длина желоба не должна быть более 10 м. Рекомендуемый уклон желоба — не менее 5 мм на погонный метр. Крюки лучше устанавливать до монтажа кровельного материала и крепить на нижнюю доску обрешетки с шагом 500-1000 мм в зависимости от снеговой и ледяной нагрузки. Крюки обязательно устанавливают на концах желоба, а также в местах стыка желобов и углов желоба. Отметьте на нижней доске обрешетки места установки крюков. Чтобы они не выступали над поверхностью доски, сделайте в ней углубление на толщину крюка.

После разметки установите самый верхний по уклону крюк так, чтобы его передний верхний край был ниже линии ската на 10-30 мм для того, чтобы уменьшить снеговую нагрузку на желоб во время лавинообразного схода снега. Другой крюк установите по гидроуровню в самой нижней точке уклона. Между ними по линии дна желоба натяните шнур и по нему установите остальные крюки.
