Проверка и испытания
После завершения монтажа водосточной системы Docke Premium рекомендуется провести проверочные испытания для убедительности в правильной установке и герметичности системы перед использованием.
Вот несколько шагов, которые следует выполнить при проведении проверок:
- Визуальная проверка – осмотрите установленные элементы, чтобы убедиться в том, что они правильно соединены и не имеют видимых повреждений.
- Проверка герметичности – при помощи воды или другого подходящего материала проверьте герметичность стыков и соединений системы. Закройте верхний конец стояка и залейте воду вверху. Если вы заметите протечки или утечки, проверьте соединения и исправьте проблему до дальнейшего использования системы.
- Проверка системы отвода воды – убедитесь, что система отвода воды работает корректно. Проверьте, что вода свободно проходит через желоба, отливы и водостоки без ограничений или скопления.
- Проверка стабильности и надежности – проверьте, что установленная система надежно закреплена и не дребезжит. Убедитесь, что работающие элементы системы, такие как желоба и водостоки, не подвержены деформациям или изломам.
При обнаружении любых проблем при проверке или испытании водосточной системы Docke Premium, рекомендуется обратиться к профессиональным монтажникам или специалистам, чтобы устранить проблемы и гарантировать правильное функционирование системы.
Плоская кровля с внутренним водостоком – что это и зачем он нужен
Отсутствие скатов кровли лишает крышу естественного уклона для того
чтобы проводился сток атмосферных осадков. В первую очередь это касается дождя, тающего снега или града.
В таких случаях на зданиях можно обустраивать внутренние или внешние водостоки.
Устройство внутреннего стока воды – это достаточно сложная система, если ее сравнивать с внешним средствами, предназначенными для этих же целей.
Но из-за массы преимуществ владельцы различных сооружений выбирают именно ту систему, которая находится внутри дома. Такое решение вопроса отведения атмосферных осадков можно сравнить с тем, как вода стекает с обычной ванны.
Жидкость находит единственный путь наименьшего сопротивления, куда и направляется посредством течения. Сначала она попадает в канализационную трубу, после чего – в канализационный стояк. В некоторых случаях можно сделать систему таким образом, что вода будет собираться в специальный резервуар, из которого ее можно будет использовать в качестве технической жидкости.
Основными преимуществами плоских кровель с внутренним водостоком являются:
- повышение эстетичности самого здания, так как на его фасадах не будут видны трубы или другие системы стока атмосферных осадков;
- отсутствие промерзания сточных вод в зимний период, так как они спрятаны внутри и согреты самим же зданием;
- более высокая эффективность отведения воды.
ВАЖНО!
Наибольшая проблема, с которой сталкиваются владельцы плоских кровель с внутренним водостоком – это их засорение. Осуществлять чистку в таких случаях очень сложно
Но на данный момент созданы специальные технические средства, которые максимально препятствуют возникновению таких ситуаций.
Также очень важно продумать внутренний водосток до начала строительства или же до того, как начнутся кровельные работы. После того, как строительство будет закончено, осуществить монтаж системы стока атмосферных вод можно лишь в тех случаях, когда будет разобрана часть дома
Устройство водостока
Последовательность монтажа
А. Монтаж водосбора
- Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
- Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
- Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской – от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
- Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
- Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
- Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
- Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
- Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель)
Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов. - Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
- Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
- Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
- Установить в желоба 3 и 6 угловой элемент желоба 4.
- Надеть заглушку воронки 12 на открытый конец воронки 11.
- Надеть заглушку желоба 1 на открытый конец желоба.
- Вставить сетку для воронки 10.
Б. Монтаж водослива
- Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке 11 саморезом.
- Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15).
При сборке фигурной части водослива необходимо придерживаться следующих требований:
Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами. - Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг». Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива. Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
- Надеть трубу 18 на фитинг 15. Зафиксируем ее в хомуте 17.
- Средний хомут монтируется в положении «Труба».
- Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
- Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
- Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18.
Зафиксировать сборку в хомуте 20. Хомут монтируется в положении «Фитинг».
Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба». - Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
- Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
- Хомут монтируется в положении «Фитинг».
- Возможен вариант крепления наконечника к трубе саморезом.
Монтаж водосливных труб на сайдинг
- Винтовая шпилька М8 – 1 шт.; Гайка М8 – 2 шт.; Шайбы O15 – 2 шт.; Винт М5х40 – 1 шт.; Гайка М5 – 1 шт. (идут в комплекте с хомутом).
- При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
- При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
- Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
- Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
- Надеть на шпильку опору хомута 4. Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
- Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку 2 под опорой хомута до упора гаечным ключом.
- Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.
Инструменты для монтажа
- Для разметки:
рулетка, карандаш - Для крепления кронштейнов:
отвертка, дрель, шуруповерт - Для установки кронштейнов:
шнур, шланговый уровень, ватерпас - Для сгибания металлических кронштейнов:
гибочная машинка - Для распилов:
ножовка, пила с мелким зубом, стусло
Нужен ли особый уход?
Каких-либо специфических действий по обслуживанию водосток Döcke не требует. Время от времени рекомендуется осматривать всю систему, вычищать крупный мусор – скопления листьев, ветки, грязь. Если становится очевидно, что плохо работает водосточная труба, её рекомендуется промыть. Лучший способ – подвести шланг к воронке и дать сильную струю воды.
Во время профилактических и прочих работ категорически нельзя прислонять к жёлобу приставную лестницу – это создаёт опасную перегрузку конструкции!
Водостоки дёке, монтаж которых произведён по всем правилам, обязательно прослужат долго, не требуя ремонта и корректировки.
Установка стыков и крепежных элементов системы docke премиум
При установке водосточной системы docke премиум очень важно правильно установить стыки и крепежные элементы, чтобы система была надежно закреплена и не протекала. В этом разделе представлено пошаговое руководство по установке стыков и крепежных элементов системы docke премиум
- Перед началом установки убедитесь, что все необходимые комплектующие и инструменты имеются на руках.
- Прежде чем устанавливать стык, необходимо очистить концы труб от возможных загрязнений и налётов. Для этого используйте губку или щётку.
- Стык содержит в себе опоку, которая должна быть расположена внутри трубы. Убедитесь, что опока вставлена на своё место.
- Вставьте одну трубу в другую на необходимую глубину. Указателями, нанесенными на опоку и трубу, выставите правильное положение стыка.
- Крепежные элементы выполняют роль фиксации стыков. Их количество зависит от места установки стыка и особенностей системы. В комплекте системы docke премиум обычно предусмотрено достаточное количество крепежных элементов.
- Установите крепежные элементы в прокалываемые шлицевые отверстия в трубах. Прикрутите их до упора с помощью отвертки.
- Повторите все предыдущие шаги для остальных стыков системы.
После установки всех стыков и крепежных элементов необходимо тщательно проверить систему на устойчивость и отсутствие потенциальных протечек. Для этого можно пролить небольшое количество воды в систему или использовать специальное оборудование для проверки водонепроницаемости.
При наличии протечек или нестабильности системы необходимо переустановить стыки и крепежные элементы или проконсультироваться с профессионалами для решения возникших неполадок.
Подготовка к монтажу
Перед началом монтажа водосточной системы Docke Premium необходимо выполнить ряд подготовительных работ. В этом разделе мы рассмотрим основные шаги подготовки.
- Ознакомьтесь с инструкцией
Предварительно прочтите инструкцию по монтажу водосточной системы Docke Premium, чтобы ознакомиться со всеми необходимыми материалами и инструментами, а также понять последовательность работ.
Проверьте наличие всех материалов и комплектующих
Убедитесь, что у вас есть все необходимые материалы и комплектующие для установки водосточной системы Docke Premium. Проверьте наличие трещетки, отвёрток, измерительной ленты, ручной пилы, дрели и других необходимых инструментов.
Очистите поверхность от загрязнений
Перед монтажом важно очистить поверхность, на которой будет устанавливаться водосточная система, от грязи, пыли, мха и других загрязнений. Используйте моющие средства или воду с мылом для удаления старых отложений
Проведите измерения и расчёты
С помощью измерительной ленты выполните измерения и расчеты, чтобы определить требуемое количество и длину водосточных элементов, а также углы и соединения.
Разметьте места монтажа
С помощью маркировочной ленты или карандаша отметьте места установки водосточной системы на стене здания. Учтите правильное расстояние от края крыши и уклон стока.
Подготовка к монтажу водосточной системы Docke Premium является важным шагом перед началом установки. Следуя рекомендациям и инструкции, вы сможете грамотно выполнить эти работы и обеспечить надежную и долговечную работу системы.
Особенности крепления
Кровля с лобовой доской. Крепление на пластиковые кронштейны
- Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске.
- Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка.
- При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.
Кровля без лобовой доски. Крепление на металлические кронштейны
- Кронштейны крепятся к элементам конструкции крыши.
- Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.
Кровля без лобовой доски. Крепление с использованием удлинителей
- Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши.
- На металлических удлинителях желоб закрепляется в пластиковых кронштейнах.
- При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом.
- Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.
Крепление трубы и фитингов
Крепление трубы и фитингов производится при помощи хомута универсального.
Место установки хомута выделено красным цветом.
Использование универсального хомута
Возможны два способа фиксации:
- Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
- Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».
Основа хомута приворачивается саморезом (диаметр М5, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

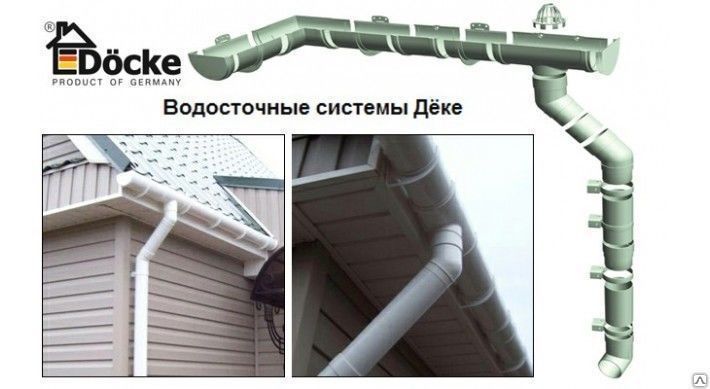

Виды водостоков Docke
Компания Docke производит такие виды водостоков:
- внутренние;
- наружные;
- круглого сечения;
- прямоугольного и квадратного сечения;
- промышленного и бытового назначения.
Отметим, что все водосточные системы от компании деке производятся из высококачественного поливинилхлорида. Это делает такие ливневки надежными и долговечными.
Типы ливневок для частного дома

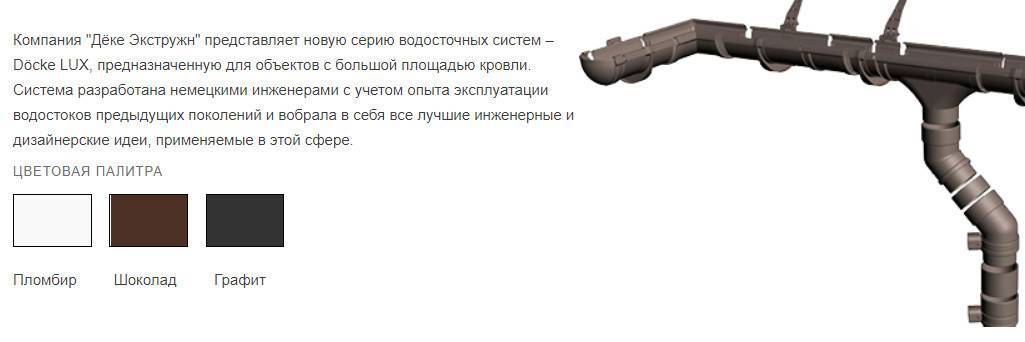

Для бытового назначения компания деке выпускает два типа водостоков: lux и standart:
- Для небольших дачных домиков и домов с небольшой площадью крыши предназначены пластиковые водосточные системы серии деке standart. Такие водостоки отличаются небольшим сечением желобов и труб, что делает эти конструкции еще более доступными.
- Для частных домов со стандартной или большой крышей предназначены системы водостока серии lux. Для этой серии производится большое количество дополнительных элементов, что позволяет произвести монтаж водосточной системы любой сложности.
Преимущества водоотлива Docke
Среди преимуществ водосточной системы Docke lux стоит отметить такие особенности:
- Технология защиты и усиления Clear Tube. Основные функции этой технологии – защита ливневой системы от налипания с внутренней части желобов опавшей листвы. Попадая в водосточные трубы, листва и прочий мусор могут забить и вывести из строя систему. Поэтому по всей внутренней плоскости желобов, фитингов и труб системы деке люкс предусмотрены продольные ребра. Также эти ребра дополнительно увеличивают механическую прочность конструкции.
- Устойчивость к экстремальным температурам. Стоит отметить, что пластиковые компоненты ливневой канализации от компании Docke lux отлично выдерживают колебания температуры от -50 до +50° C.
- Устойчивость цвета. Все пластиковые элементы ливневки деке люкс невосприимчивы к воздействию ультрафиолета, благодаря чему практически не изменяют своего цвета на протяжении всего срока эксплуатации.
- Легкий вес конструкции не несет существенной нагрузки на фасад дома.
- Легкий и понятный монтаж. Подробная инструкция, прилагаемая к каждому комплекту водосточной системы Docke lux позволяют в сжатые сроки выполнить монтаж своими руками.
- Эстетичный внешний вид и доступная цена – немаловажный фактор, делающий ливневые конструкции от компании Docke очень популярными.
О высоком качестве всех элементов говорит гарантия от производителя, которая выдается на 25 лет. Согласитесь, это довольно большой срок, делающие ливневые системы деке долговечными и надежными.

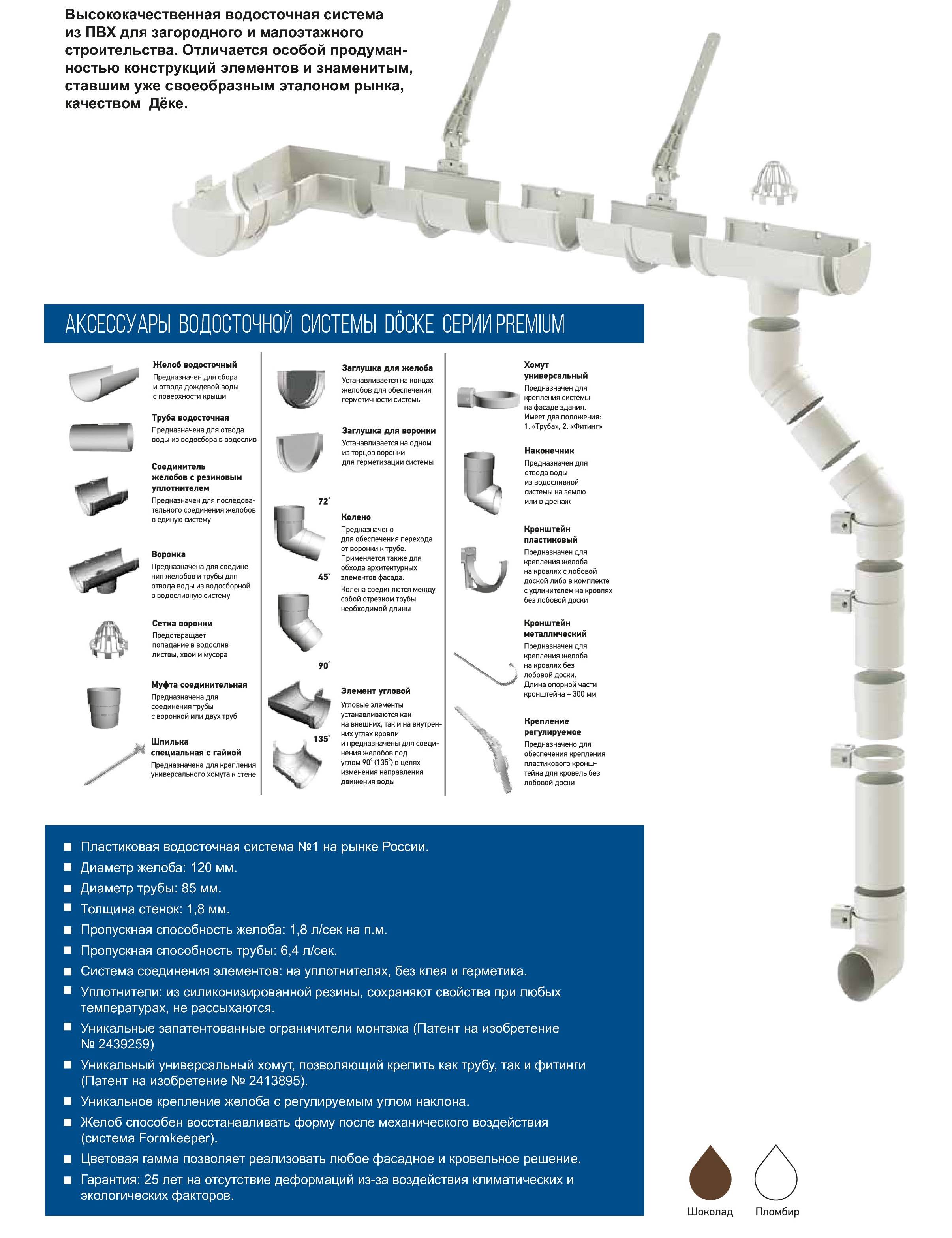

Вводная информация о водосточной системе docke премиум
Водосточная система docke премиум — это современная и надежная система для сбора и отвода дождевой воды с крыши здания или сооружения. Она предназначена для защиты фасадов от негативного воздействия влаги, а также предотвращения затопления при внезапных ливнях или снегопадах. Водосточная система docke премиум обеспечивает эффективный отвод дождевой воды, что способствует продлению срока эксплуатации крыши и сохранению внешнего вида здания.
В состав водосточной системы docke премиум входят следующие основные элементы:
- Водосточные трубы.
- Водостоки.
- Воронки.
- Фасонные части.
- Соединительные элементы и фурнитура.
- Комплектующие для монтажа.
Преимущества водосточной системы docke премиум:
- Высокая прочность и долговечность.
- Устойчивость к воздействию атмосферных явлений (воды, солнца, морозов, химических веществ, загрязнений).
- Универсальность и легкость монтажа.
- Эстетичный внешний вид.
- Надежное крепление и герметичность соединений.
| Размер водосточных труб | Диаметр водостоков | Высота воронок |
|---|---|---|
| 75 мм | 60 мм | 280 мм |
| 100 мм | 80 мм | 300 мм |
| 120 мм | 100 мм | 320 мм |
При монтаже водосточной системы docke премиум необходимо соблюдать рекомендации и инструкции по установке, чтобы обеспечить надежность и долговечность системы
Важно следить за правильной укладкой системы, использованием специальных крепежных элементов и соблюдением соединений. Для монтажа можно использовать специализированные инструменты и принадлежности, такие как: отводчики воды, кронштейны для крепления, регулируемые опоры и другие
Нюансы установки
Поскольку держатели желоба прикручиваются к кровельной обрешетке, целесообразно проводить установку водостока одновременно с монтажом крыши. Для соединения ПВХ водостоков не требуется клей, в данном случае используются резиновые уплотнители. Они позволяют компенсировать температурные расширения, а в случае износа легко снимаются. Нужно придерживаться правил, установленных производителем и знать основные аспекты грамотной установки водостоков:
Монтаж системы начинается с места крепления водоприемника; Край свеса крыши должен приходиться на середину желоба; Шаг крюков составляет 40 см (для металлических систем 100 см); Оптимальный уклон составляет 2–3 мм на метр погонный желоба. Сливные воронки должны устанавливаться через каждый 10 м. Крепление труб проводится сверху вниз, заглушки ставятся на земле. Держатели располагаются на расстоянии максимум 1,5 м друг от друга
Важно предусмотреть зазор между трубой и стеной в 6–8 мм для расширения
Соблюдение установленных правил позволит быстро соорудить систему, которая обеспечит своевременный слив воды с крыши. Во избежание подтоплений надо позаботиться о дренаже участка. Монтаж лучше выполнять при плюсовой температуре, обязательно пользоваться оригинальными креплениями, муфтами, хомутами, крюками. Качественный и красивый водосток — не просто необходимая система жизнеобеспечения, но и заметный декоративный элемент фасада!
Завершающие шаги монтажа системы docke премиум
1. Закрепление водосточных элементов
После того, как основная часть системы docke премиум была установлена, необходимо проверить правильность и надежность закрепления всех элементов. Убедитесь, что желоба, трубы и фасадные элементы прочно закреплены на своих местах.
2. Проверка на протечки
Перед завершающим этапом монтажа необходимо проверить систему на наличие протечек. Для этого можно использовать воду или другую жидкость, подавая ее в желоб и следя за прохождением по всей системе. В случае обнаружения протечек, обратитесь к инструкции по устранению неполадок.
3. Завершение монтажа креплением фасадных элементов
После проведения проверки на протечки и подтверждения надежности всех соединений и креплений, можно приступать к закреплению фасадных элементов системы docke премиум. Используйте соответствующие крепежные элементы, указанные в инструкции, и установите их согласно рекомендациям производителя.
4. Доводка и чистка системы
После окончательного закрепления всех элементов, рекомендуется произвести доводку системы docke премиум. Затяните все соединения, проверьте их на надежность и герметичность. После этого промойте всю систему водой, чтобы удалить возможные загрязнения и остатки монтажных материалов. При необходимости, используйте мягкую щетку или тряпку для очистки поверхности системы.
5. Окончательная проверка и приемка
После завершения монтажа и доводки системы docke премиум, рекомендуется провести окончательную проверку работоспособности и надежности установленной системы. Убедитесь, что вода отводится должным образом, нет протечек и подтеков. Подтвердите правильность установки всех элементов и креплений, а также отсутствие видимых дефектов или повреждений.
После проведения всех завершающих шагов монтажа системы docke премиум, вы можете считать установку успешно завершенной. Теперь ваша водосточная система готова к использованию и обеспечит надежное сбор и отведение воды с вашего здания.
Необходимые инструменты и материалы для монтажа системы docke премиум
При монтаже системы водосточных труб docke премиум потребуется использовать следующие инструменты и материалы:
- Лестница: для доступа к местам установки и монтажа системы.
- Рулетка: для измерения нужной длины труб, углов и других размеров.
- Пила: для резки труб, соединителей и элементов системы.
- Отвертка: для крепления и закручивания саморезов и других крепежных элементов.
- Молоток: для закрепления элементов и регулировки их положения.
- Клещи: для снятия излишков материала и обрезания проводов.
- Сверло и дрель: для просверливания отверстий в стенах или других поверхностях.
- Уровень: для правильной установки и подстройки элементов системы.
- Герметик или клей: для герметизации соединений и проклеивания элементов.
- Отводной лоток и сифон: для подключения канализационного стока к системе.
Также будет необходимо обеспечить следующие материалы:
- Водосточные трубы docke премиум выбранного диаметра: для отвода воды с кровли.
- Воронки и колени: для сбора и направления воды.
- Соединители, тройники и другие элементы: для соединения и монтажа труб.
- Скобы и саморезы: для крепления и закрепления элементов системы.
- Уплотнительные кольца: для обеспечения герметичности соединений.
- Специальный антикоррозийный краситель: для окраски системы.
Перед началом монтажа системы docke премиум убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит сделать монтаж профессионально и качественно.
