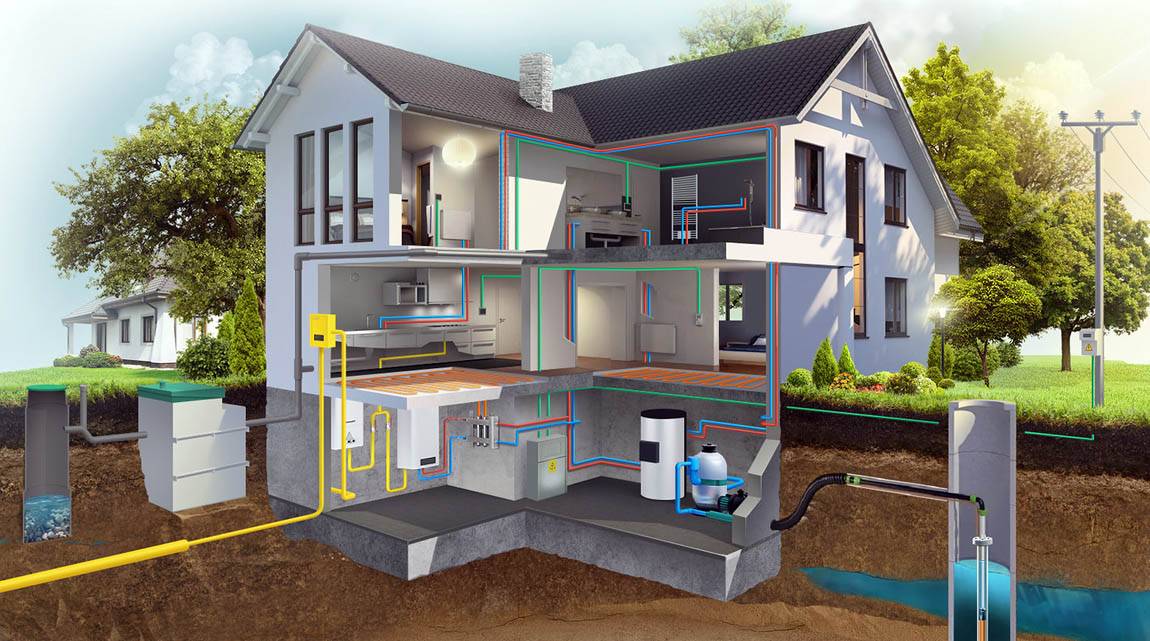

Водоснабжение частного дома: устройство, проектирование, монтаж и цены на проведение

Монтаж системы водоснабжения в домах из дерева, пенобетона или газобетона

Для зданий из газобетона обычно выбирают разводку труб, спрятанную в стяжке. Выходы трубопровода делают в стене, для этих целей газобетон штробят. Чтобы сделать штробу, применяют специальный инструмент – штробрез.

Прокладка труб осуществляется в гофре или утеплении (изделия из сшитого полиэтилена в этом не нуждаются). Чтобы поднять трубопровод к прибору сантехники или бытовой технике, в стене делают штробу, в которую укладывается труба и монтируется водорозетка. Затем всё замазывается затиркой.

Для деревянных домов характерна открытая последовательная разводка. Для неё используют полипропиленовые или медные трубы. Однако в современных строениях каркасного типа можно спрятать разводку в полах, а водорозетки скрыть получиться только за мебелью

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят . Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний — в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера — полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

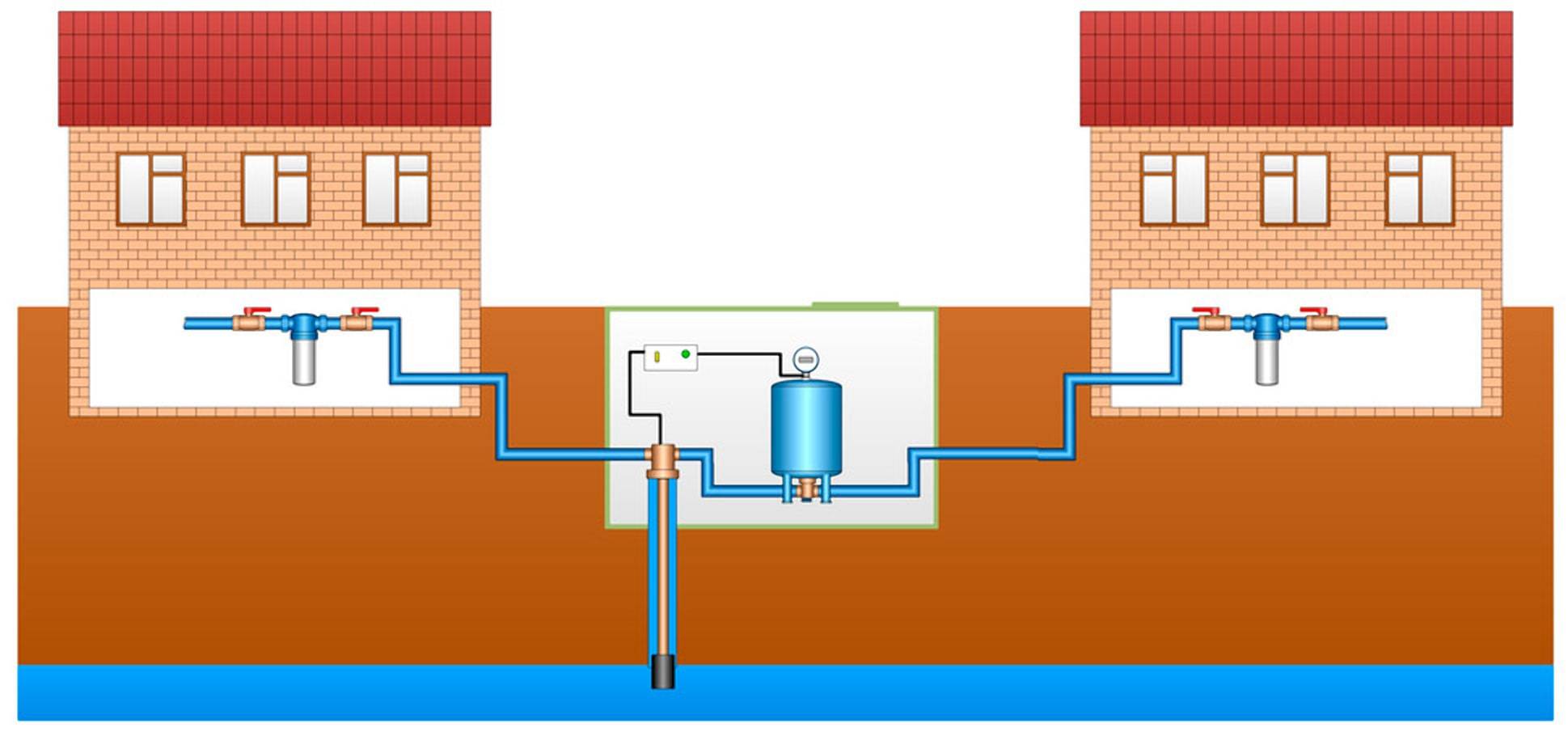

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа

Важно, чтобы там было тепло

Насосная станция — это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается , чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части — первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

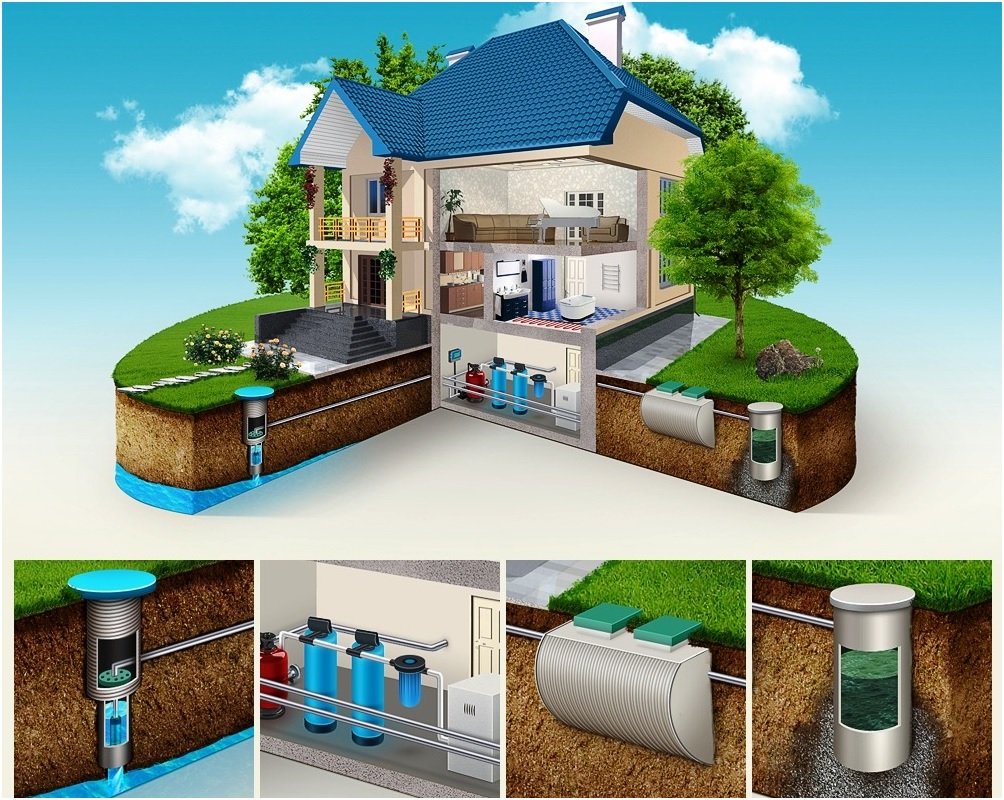

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя – защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

для линии, длиннее 30 м – подойдут 32 мм;
для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
для коротких разводок до 10 м – 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
Раскладываются на твердой поверхности в порядке сборки.
Для фиксации деталей фломастером отмечаются места скрепления.
На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах – промежуток между ними допускается от 1,5 до 2 метров.
Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Последовательная разводка ПП труб

В местах близкого расположения труб с холодной и горячей водой устанавливают обход. Опасность их соприкосновения заключается в том, что при температурной разнице появляются прорывы. Чтобы закрепить трубу на стене, применяются клипсы. Данные особенности монтажа применимы ко всем видам труб.

Однако существует и другой метод. Для этого обвод трубы делается на горизонтальной трубе горячего водоснабжения, а не на отводах к розеткам. Не лишним будет перед каждой розеткой установить кран, который позволит чинить или менять сантехнику без общего перекрытия воды. Это безусловно повлечет дополнительные затраты, однако принесет значительную пользу.

Водорозетки устанавливаются полудюймовые, холодная вода монтируется справа, горячая – слева.

Во время работы с ПП трубами очень важно следить за временем пайки. Если этого не делать, то можно недогреть трубу в паяльнике или же передержать её. Первый вариант грозит протечками, а второй – уменьшением внутреннего диаметра трубы, вплоть до полного перекрытия прохода

Первый вариант грозит протечками, а второй – уменьшением внутреннего диаметра трубы, вплоть до полного перекрытия прохода.

Пайку выполняют в чистом и сухом месте. Попадание мусора или жидкости на место соединения ослабевает его. Это касается и разборных соединений.

При низкой температуре нужно нагревать трубу несколько дольше. Работать при температуре меньше 5 градусов Цельсия недопустимо.

Когда производится одновременная прокладка канализации и водоснабжения, нужно тщательно следить за тем, чтобы две системы не перекрывались друг другом. Требуется оставлять пространство, которое понадобиться в случае последующего ремонта.

Типы канализационных систем в частном доме

План станции

По степени автономности:

1.Автономные – такие системы не имеют подключения к централизованным канализационным трубам и другой инфраструктуре. Чаще всего используются в дачных поселках, отдаленных районах. Такой тип канализации обслуживается непосредственно жителями дома, для которого он построен.

2.Централизованные – общественные системы отвода стоков, как правило, в собственности муниципалитета. Это большая и разветвленная сеть коммуникаций, которая обслуживает одновременно от нескольких домов, до целых кварталов. В частных домах в городской черте, есть возможность подключения к централизованным веткам по согласованию с местными властями.

Бетонный сливной колодец

Виды автономных систем

1Сливной колодец — дешевый, относительно недорогой выбор. Но имеет ряд недостатков возможное появление неприятного запаха, высокую скорость заполнения и риск загрязнения подземных вод

Сливной колодец

2Септик — такой вариант выполняет несколько функций. Помимо водоотведения также частичную переработку отходов. В емкостях септиков сточные воды отстаиваются, а органические отходы частично разлагаются под действием бактерий. Септик дороже, чем колодец, но зато избавляет от неприятного запаха и не загрязняет воды

Трехкамерный септик

2Станция био-очищения — своего рода очистительное сооружение, только рассчитанное на один дом. Подобные станции обладают высокой производительностью и самым высоким уровнем очистки стоков. Из недостатков высокая стоимость строительства и обслуживания

Канализационная станция биологической очистки

Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Монтаж системы водоснабжения в домах из дерева, пенобетона или газобетона

Что лучше: полипропилен или металлопластик

Разбираясь, что лучше: водопровод из полипропилена или металлопластика, будем опираться на опыт людей, которые имели дело с обоими видами водопровода и сделали выводы.

Металлопластиковые трубы ежегодно требуют ремонта.

В то время как после устройства полипропиленового водопровода своими руками можно не волноваться, что где-либо появится течь.

Такая уверенность гарантируется более надежным соединением стыков полипропиленовых изделий: детали полипропилена плавят с использованием специального устройства, затем соединяют между собой и после застывания они превращаются в единое целое.

Металлопластик плохо переносит размораживание, поэтому возникновение частых протечек более характерно для водопроводов горячей воды, которую иногда перекрывают.

И еще один довод, который позволит принять окончательное решение что лучше, металлопластик или сшитый полиэтилен для водопровода на даче или в квартире – это необходимость монтажа в стены труб и соединяющих их элементов.

Монтировать в стены своими руками можно как металлопластиковые, так и полиэтиленовые трубы. Без риска деформации возможно установить только трубы из металлопластика, но не их соединения.

Здесь рекомендуется приобрести специальные пресс-фитинги – соединительные детали с возможностью замуровывания. Но стоимость их далеко не маленькая.

Металлопластик отлично гнется, его легко собрать своими руками без специальных приспособлений. Полиэтилен же получает нужные сгибы за счет напайки муфт различных форм.

В пользу металлопластика также говорит срок службы, уровень выдерживаемой температуры и давления.

Но для использования водопровода бытового назначения на даче или в квартире вполне достаточно полипропилена, который стоит в два раза дешевле от металлопластика.

В этом его отличие от металлопластикового материала, который имеет алюминиевую тонкую прослойку и даже при слабом ударе готов дать трещину.

Исходя из вышесказанного, можно сделать вывод, что для водоснабжения дома (в том числе и на даче) лучше отдать предпочтение изделиям, при изготовлении которых использовался сшитый полипропилен.

А металлопластик лучше использовать для системы теплых полов и обустройства своими руками водяного отопления на даче или в квартире.

Монтаж

Монтажные работы чаще всего проводят в теплое время года.

Грунт более удобен для работ, а уровень воды самый низкий летом. На этом этапе важную роль играет проект отопления и водоснабжения частного дома. Часто одновременно монтируется и канализация, и водоснабжение, и отопление. Работы в среднем длятся от одного до трех дней, в зависимости о специфики объекта и сложности конструкции. В это время не учитывается бурение скважин или подготовка колодцев. Во время работ производится сборка и прокладывание конструкций. После этого происходит тестовый запуск для проверки работоспособности системы.

Многие пытаются самостоятельно сделать проект водоснабжения. Для облегчения задачи можно найти проект водоснабжения частного дома. Выбрать похожий чертеж дома и просчитать примерную стоимость.

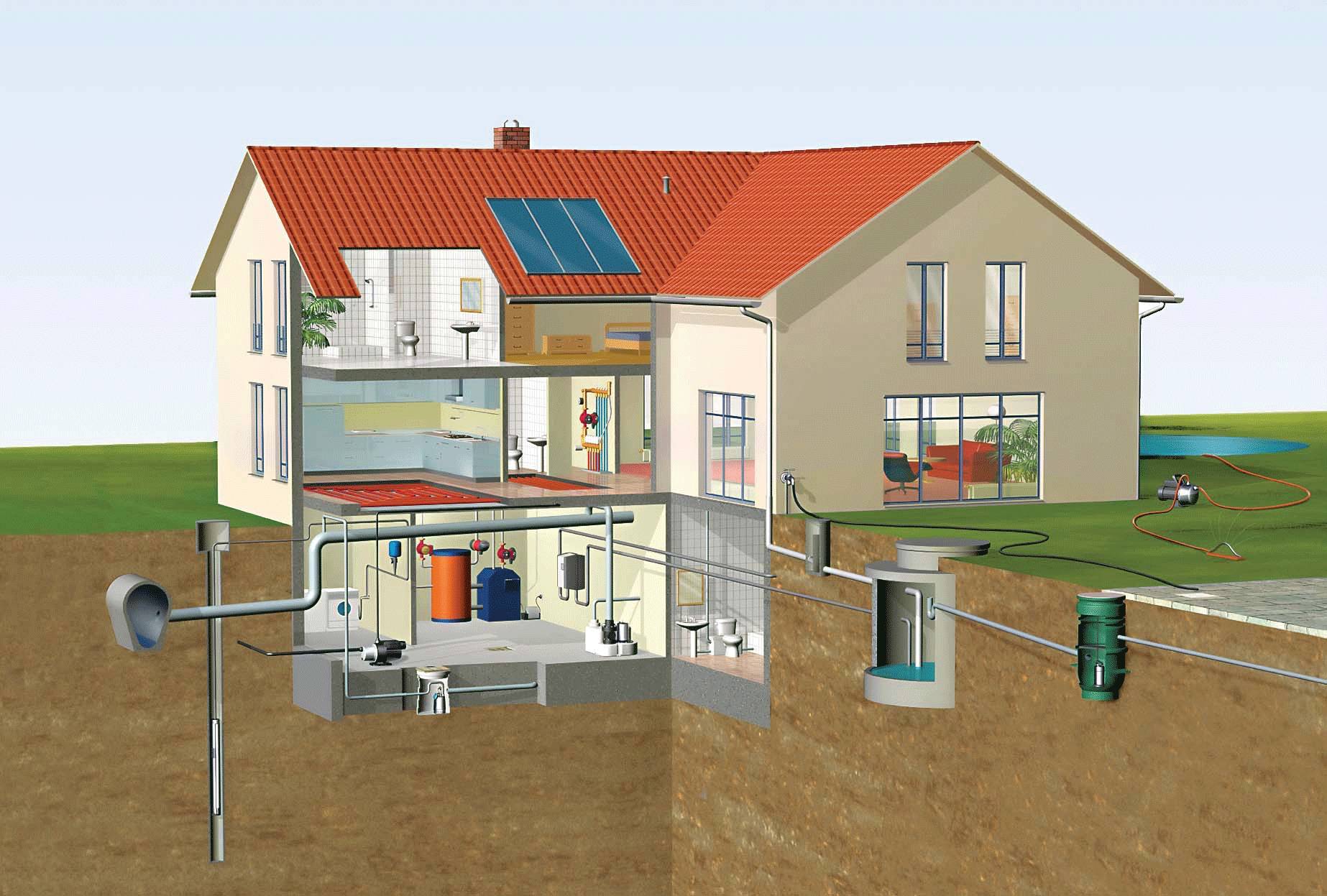

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

насосы;
накопительные емкости;
гидроаккумуляторы;
различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

Подключается шаровой кран для открытия/закрытия подачи воды.
Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года. Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

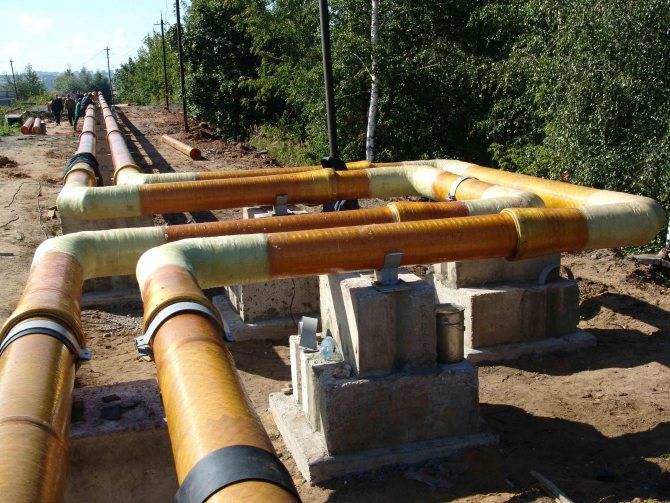

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

Пенопластовый утеплитель;
Стекловата;
Полистирольная «скорлупа»;
Базальтовая вата в цилиндрах.
Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.
