Водоразборная колонка: требования, устройство, принцип действия и цена

Защита водоразборной колонки от замерзания своими руками

Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения.

Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского.

И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.

кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.

Первым делом автор все подготовил.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Разновидности

Ответ на этот вопрос, какую колонку выбрать для дачи, зависит от множества факторов. Сейчас популярны декоративные колонки. Если вода на даче есть, но хочется украсить двор элементами декора в различных стилях, ставят колонку для украшения.

Множество колонок выполняют прямое предназначение и снабжают дачу водой:

водопроводная колонка;
водозаборная с электронасосом;
незамерзающая водоразборная.

Как правило, перечисленные образцы являются уличными.

С разрешения местных властей делается врезка в водопровод и колонка устанавливается в колодце, следуя инструкциям и чертежам. Ручные водопроводные колонки устанавливаются на пересечениях улиц и близко к тротуару для доступности.

Водонапорная колонка берет воду из центрального водопровода и создает давление при использовании. Если давление в трубопроводе низкое, не соответствует нормам, для функционирования колонки дополнительно устанавливают электронасос. Водозаборные с электронасосом устанавливают во дворе дачи. А если пробурить скважину в подвале дома, такая колонка будет снабжать водой в любое время года.

Установка модели “Граф 3704”

Установка водоразборной колонки осуществляется при помощи винтов с маркировкой М7. Дополнительно для модели нужно выбрать хорошую ровную плиту. В данном случае отверстий в ней придется проделать четыре. При этом для стояка нужно использовать трубу диаметром ровно 13 см

Непосредственно перед фиксацией рычага важно проверить работоспособность тягового устройства

В данном случае сальник должен передвигаться без больших усилий. Для лучшей работоспособности механизма защитную втулку можно смазать. Сделать это есть возможность, если открыть верхнюю крышку

При этом носок также важно проверить. В некоторых случаях он может задевать стояк

В такой ситуации трубу нужно сместить, просто затянув нижнюю гайку. Стоит на сегодняшний день данная колонка в районе 20 тыс. руб.

https://youtube.com/watch?v=m7J7-Fdmpxk

Для многих основополагающий критерий выбора насосного оборудования – приемлемая стоимость. Но это неправильный подход, в момент приобретения ручного насоса важны следующие критерии:

Глубина скважины. Условно механические насосные станции делят на две большие группы: устройства, предназначенные для подъема жидкости с глубины до 30 метров, и механизмы, работающие на глубине до 6 метров.
Диаметр скважины. Специалисты настоятельно советуют делать скважину диаметром более 4 дюймов. Это позволит в будущем устанавливать любой насос.
Степень загрязнения и характер жидкости. Существуют модификации, предназначенные для работы с загрязненной и чистой водой, об этом можно узнать в прилагаемой документации.
Цели. Из-за технических ограничений не каждый механический насос удовлетворит все потребности владельца.
Время использования – этот момент важен, поскольку есть агрегаты, которые предназначены лишь для работы в теплый период. Если водоснабжение необходимо круглогодично, стоит приобрести более дорогостоящую модель.

Для некоторых людей играет роль привлекательность агрегата. Большинство корпусов изготовлены из чугуна и имеют хорошие внешние данные.

Преимущества уличной колонки

1. Удобство использования. Уличная колонка является удобным и простым способом получить доступ к питьевой воде на открытом воздухе. Она обеспечивает возможность быстро и без лишних усилий утолить жажду, особенно в жаркие летние дни.

2. Всегда под рукой. Уличные колонки устанавливаются на общественных местах, парках, скверах, во дворах жилых домов и других местах, где люди могут ощутить необходимость в доступе к питьевой воде. Благодаря своей установке, они всегда находятся поблизости и доступны в любой момент.

3. Экологичность. Использование уличных колонок способствует сокращению использования одноразовых пластиковых бутылок. Люди могут использовать собственные переносные контейнеры для воды и заправлять их прямо из колонки, что позволяет снизить количество отходов и негативное воздействие на окружающую среду.

4. Экономичность. Уличные колонки обеспечивают доступ к питьевой воде бесплатно или за символическую плату. Это позволяет сэкономить деньги, которые обычно тратятся на покупку бутилированной воды. Кроме того, экономия также проявляется в уменьшении расходов на сбор и утилизацию пластиковых бутылок.

5. Безопасность и качество воды. Уличные колонки обеспечивают надежный и безопасный источник питьевой воды. Они обычно оснащены фильтрами и системами очистки, которые обеспечивают оптимальное качество воды, исключая наличие бактерий, вредных веществ и посторонних примесей.

6. Социальная значимость. Уличные колонки позволяют повысить качество жизни и удовлетворить основные потребности людей. Они способствуют сохранению здоровья, гигиены и поддержанию активного образа жизни. Также уличные колонки способствуют развитию общественных пространств и создают комфортные условия для отдыха и общения.

7. Возможность для домашнего использования. Уличные колонки могут быть установлены не только на общественных местах, но и на частной территории. Это позволяет обеспечить доступ к питьевой воде и для жителей жилых домов и частных домов. Такие колонки удобны в использовании как для проведения садово-огородных работ, так и для организации различных мероприятий на свежем воздухе.

Сравнение уличных колонок:
Параметры
Уличная колонка
Бутилированная вода

Доступность
Всегда под рукой, бесплатно или за символическую плату
Не всегда доступна, требует покупки

Экологичность
Сокращение использования пластиковых бутылок
Увеличение количества отходов

Экономичность
Сохранение денежных средств
Затраты на покупку воды

Качество воды
Надежный и безопасный источник питьевой воды
Зависит от производителя и условий хранения

Социальная значимость
Повышение качества жизни и удовлетворение потребностей
Нет

Возможность для домашнего использования
Доступ на частной территории
Не доступна для установки на частной территории

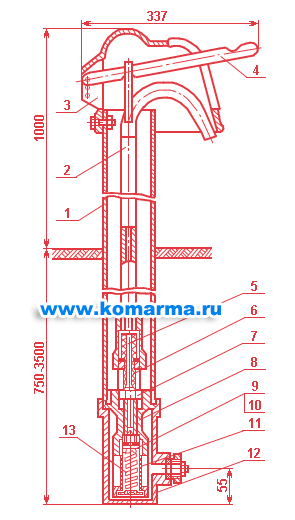

Устройство и принцип работы

В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:

трубный стояк, расположенный внутри корпуса;
эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
корпус колонки покрывает металлическая крышка, в которой установлен рычаг.

Работает колонка следующим образом:

при надавливании на рычаг производится опускание трубного стояка;
на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
клапан закрывает или открывает отверстие приемника;
при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.

Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.

Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.

Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.

Особенности потребления

Уличная колонка снабжает своими услугами не только прохожих, но и жителей близлежащих домов

Поэтому важно правильно организовать потребление воды из уличной колонки, чтобы обеспечить достаточное снабжение для всех пользователей

Вот некоторые особенности потребления воды из уличной колонки:

Наличие очереди. В пиковые часы, когда много людей хочет воспользоваться уличной колонкой, может возникнуть очередь. Пользователи должны быть готовы подождать своей очереди и учесть, что время ожидания может быть разным.
Ограничение времени. Некоторые уличные колонки имеют ограничение по времени использования, чтобы предотвратить злоупотребление и обеспечить равное распределение воды для всех. Пользователям следует учитывать это ограничение и использовать воду с умом.
Ограничение объема. Уличная колонка может иметь ограничение по объему выдаваемой воды. Пользователи должны быть готовы использовать воду экономно и не превышать установленные лимиты.

Для более удобного и организованного использования уличной колонки, можно разработать правила использования и обеспечить информационное объявление, чтобы все пользователи были в курсе особенностей потребления воды из уличной колонки.

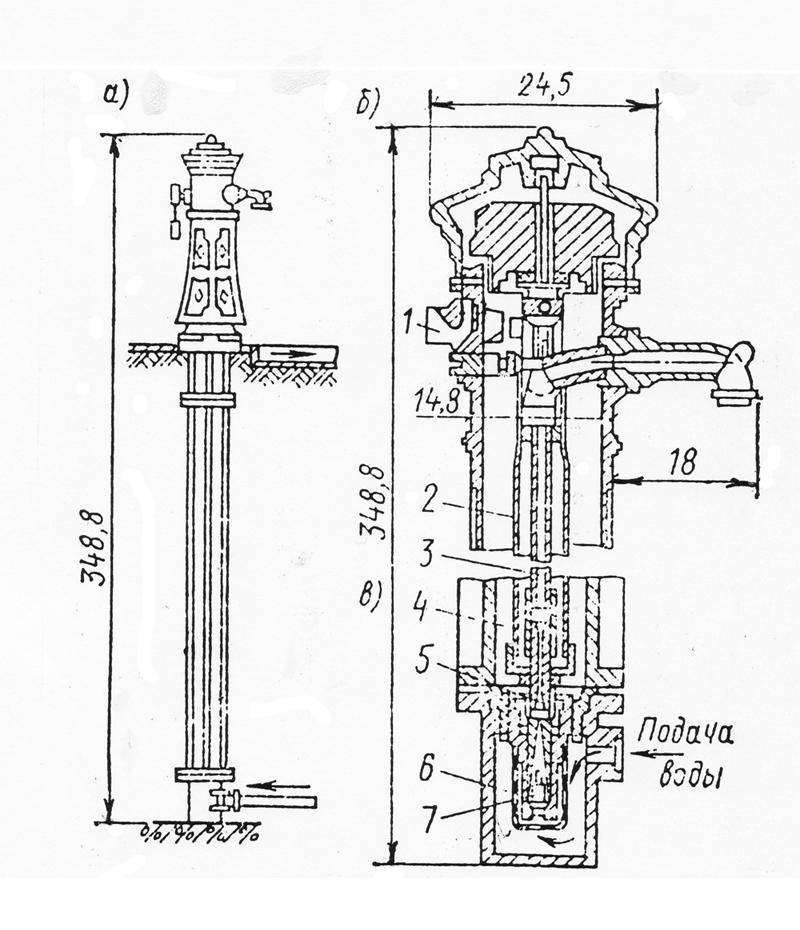

Принцип действия водоразборной колонки

Функционирование водоразборной колонки происходит по следующей схеме. Во время надавливания рукояткой вниз происходит опускание подающей трубки. При этом также опускается эжектор и клапан, сжимается пружина.

После этого вода поступает вверх сквозь появившийся кольцевой зазор между корпусом и клапаном по направляющей трубе наружу к водопотребителю. При отпускании рычага происходит разжимание пружины и поднятие стояка. Клапан перекрывает зазор сверху отстойника.

Простота конструкции обеспечивает эффективную работу на протяжении длительного времени. Также ее уникальность в том, что внутри ее никогда не застаиваться вода. Она сливается обратно в корпус через специальное отверстие в муфте.

По этой причине их можно использовать в температурном диапазоне от -40°С до +40°С . Если стояк замерзает на морозе, то источник этого — недостаточное давления воды в трубопроводе.

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Устройство

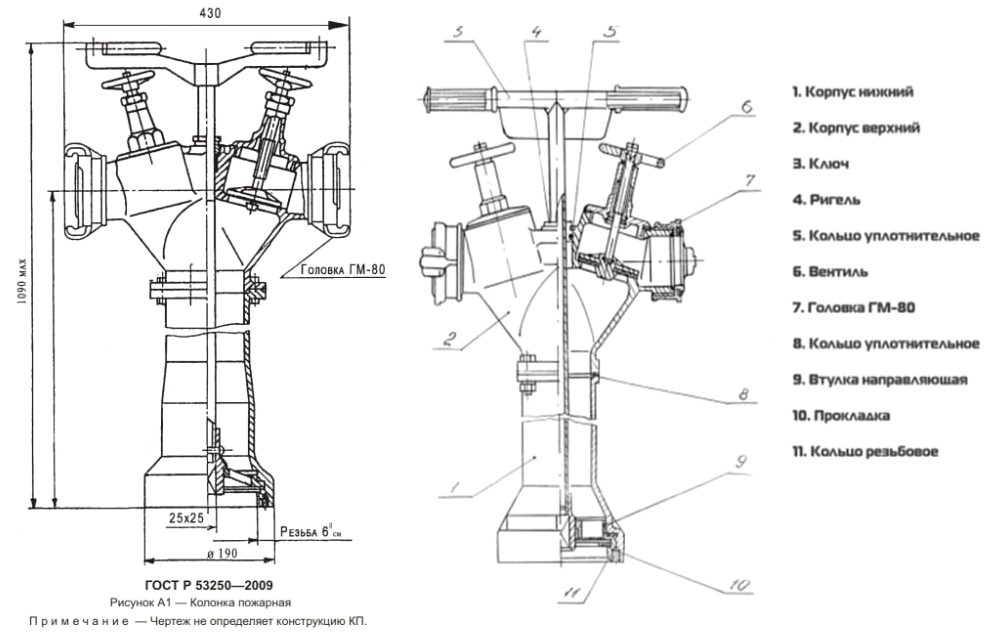

Схема и конструкция пожарной колонки

Колонка состоит из следующих основных частей:

корпуса нижнего (1);
корпуса верхнего (2);
центрального ключа (3);

Устройство Т – образного вида, с квадратной 4-ех гранной головкой на конце, размерами 25 на 25 мм, так же рукоятки, расположенные в верхней части и предназначенные для открывая клапана гидранта пожарного подземного.

вентиля (6);

Шток вентиля – это стержень соединяющий орган управления запорным устройством с клапаном запорного устройства.

головок соединительных (7).

Демпфер – это устройство или приспособление предназначенное для поглощения энергии колебания либо уменьшения их амплитуды.

Нижний и верхний корпусы соединены между собой болтами и уплотнены резиновым уплотнительным кольцом (5) (8).

В нижней части колонки имеется резьбовое кольцо (11) с внутренней специальной резьбой, предназначенное для навертывания колонки на пожарный подземный гидрант.

В верхней части колонки имеются два вентиля (6) с условным проходом Ду 80, предназначенные для перекрытия и регулировки потока воды проходящей через выходные патрубки.

На выходные патрубки навернуты соединительные головки ГМН-80.

Через колонку проходит центральный ключ (3), предназначенный для открывания клапана гидранта.

Колонка имеет блокировку, исключающую возможность поворота ключа при открытых вентилях. Блокировка осуществляется за счет того, что при открытом вентиле его маховичок не дает возможности повернул ключ для открывания клапана гидранта.

Что из себя представляет водопроводная колонка и как она устроена

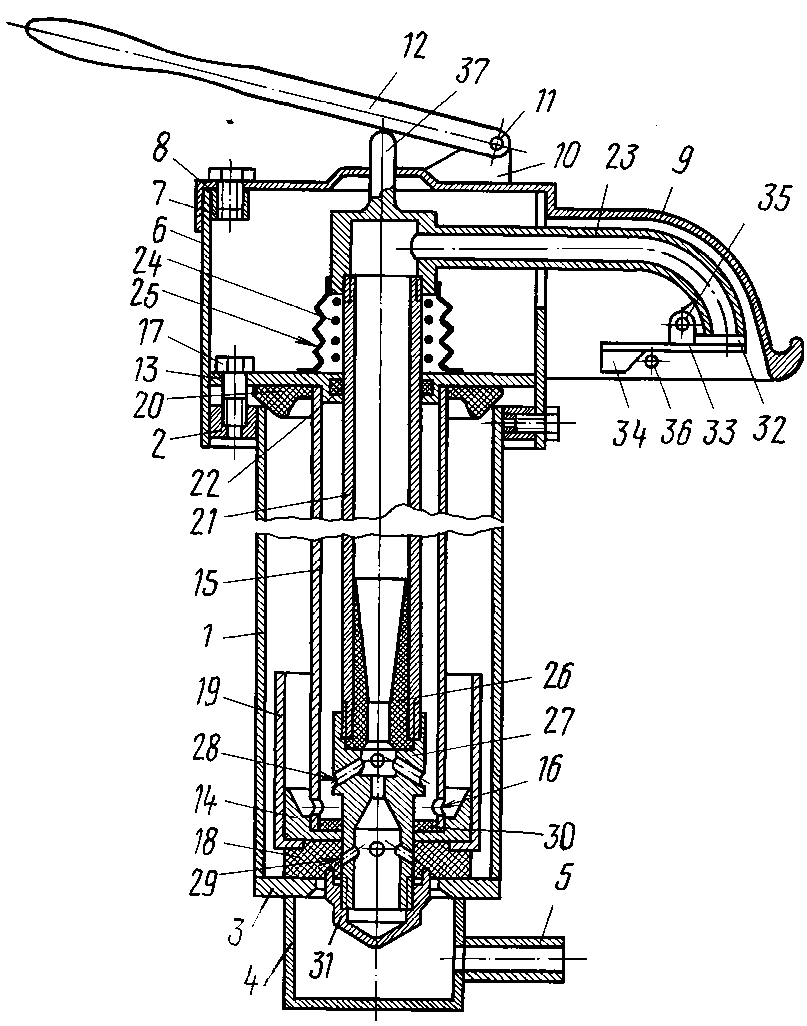

Конструкция водопроводной колонки

Внешне водопроводная колонка выглядит как корпус с открывающимся приемником воды на улице. Внутри колонки находятся трубы, через которые вода поступает в приемник.

Одна из важных составляющих водопроводной колонки – это эжектор. Это устройство, открывающееся при включении воды и закрывающееся при отключении. Эжектор обеспечивает подачу воды в колонку под давлением и предотвращает обратный поток воды в водопровод при отключении.

Устройство водопроводной колонки

На входе водопроводной колонки находится задвижка, которая позволяет регулировать подачу воды из водопровода в колонку. Задвижка может быть использована в случае аварии на водопроводе для полного или частичного отключения воды.

Кроме того, внутри водопроводной колонки установлены водоразборные устройства, которые позволяют отбирать пробу для анализа качества воды. Эти устройства также используются при монтаже и ремонте.

Принцип работы водопроводной колонки

Когда водопровод подает воду под давлением, она поступает в приемник воды на улице. Приемник имеет специальные трубы и фильтры, чтобы вода была чистой. После определенной обработки вода поступает в колонку и становится доступной для использования.

В прошлом водопровод в городишках был платной услугой, и для получения воды нужно было приносить талоны и стоило это недешево. Одна из главных причин использования водопроводных колонок заключается в том, что они позволяют быстро получить чистую воду без ограничений и талонов.

Водопроводные колонки начали работать после 1954 года, когда более быстрого и доступного водоснабжения стали требовать жители городов и сельской местности. Сейчас они расположены во многих районах, чтобы удовлетворить потребности трудящихся людей.

особенности применения и Основные характеристики гидрантов

Водопроводная (водоразборная) колонка — это механическое оборудование, предназначенное для подачи и забора воды из магистрали централизованного водоснабжения.

Как уже было сообщено, оборудование используется для обеспечения водой населённых пунктов либо отдельных строительных объектов, не оборудованных водопроводным вводом.

Рассмотрим рекомендации и основные требования, каковые направляться учесть при монтаже своими руками и эксплуатации водоразборных колонок:

Классическим местом размещения водоразборной колонки и сейчас считается перекресток либо придорожная часть тротуара.
В соответствии с требованиями национальных стандартов радиус обслуживания оборудования должен быть не больше 100 м.
При выборе места для размещения этих установок предпочтительно применять участки на возвышенности, поскольку в этом случае будет несложно обеспечить естественный отвод стоков.
Установка колонки может выполняться на уличной линии водопровода, на закольцованной линии либо на отводах от главной магистрали.
Монтаж оборудования на тупиковой линии по обстоятельству высокой возможности замерзания целесообразен лишь в том случае, если предполагается постоянный и внушительный расход воды.

Конструкционные изюминки

Конструкция устройства складывается из таких элементов как:

клапан;
эжектор;
водоподъёмная труба;
корпус с подвижным в вертикальной плоскости рычагом.

Устройство водопроводной колонки благодаря эксплуатационных изюминок отличается долговечностью и прочностью.

Корпус колонки представляет собой вертикально расположенную трубу со средним диаметром поперечного сечения 90 мм. Корпус изготавливается из низкоуглеродистых сталей, каковые превосходно переносят резкие температурные перепады, механические нагрузки т.д. Поверхность корпуса возможно окрашена простыми красками, цена которых низка, но для продолжительной эксплуатации лучше выбирать те устройства, корпус которых покрыт порошковой краской.
Водоподъёмная труба (штанга) установлена в корпуса и несёт ответственность за подачу воды. С целью достижения оптимальной интенсивности подачи воды условный проход водопроводной трубы имеет диаметр не меньше 15 мм. По окончании того как подача воды приостанавливается, остатки сливаются чтобы не было замерзания зимой.
Эжектор – это разновидность струйного насоса, установленная в корпусе колонки для выкачивания остаточной воды из штанги.
Клапан – часть водозаборной колонки, в которой установлен эжектор. Конструкция клапана разборная, в следствии чего, при необходимости, возможно заменить износившиеся уплотнители. Клапан, как и целый корпус колонки, изготовлен из прочной и долговечной низкоуглеродистой стали.

Эксплуатационные недочёты оборудования

В случае если с тем как подключить газовую колонку к водопроводу может разобраться любой человек, имеющий несложный монтажный инструмент то с колонками, о которых идет обращение в данной статье все не так легко.

Рассмотрим наиболее актуальные эксплуатационные недочёты гидрантов и попытаемся отыскать средства их устранения:

Неудовлетворительная эксплуатация оборудования на низком давлении с высокой возможностью замерзания зимой. Обстоятельство этого явления содержится в ограниченном нижнем пределе давления в водопроводе.
Попадание поверхностных грунтовых вод в излив колонки через эжектор – значительный недочёт, очень плохо сказывающийся на качестве воды, приобретаемой потребителем. Обстоятельством проникновения грунтовых вод есть неправильно установленная прокладка.
Необходимость в громадном упрочнении при открытии запорного клапана. Обстоятельство содержится в сопротивлении возвратной пружины и в давлении воды конкретно на тарелку клапана. С этим недочётом ничего нельзя поделать, поскольку это конструкционные изюминки оборудования, поменять каковые не удастся.
Замерзание колонки зимой, не обращая внимания на наличие эжектора. Обстоятельством замерзания есть остаток маленького объема воды в штанге и в клапане.

Как сделать так дабы вода кроме того в маленьком количестве не оставалась в устройстве и не мёрзла? В первую очередь, возможно постараться верно настроить эжектор. Сделать это непросто, поскольку давление в водопроводной системе непостоянное.

Чтобы всецело избавиться от остатков воды в штанге, возможно высверлить сточное отверстие либо ослабить соединительный трубный фланец, создавая естественный сток. И тот и другой способ сложен в реализации, а помимо этого противоречит инструкции пользования устройством. Исходя из этого такую работу целесообразно доверить экспертам.

Водоносный слой

Водоносный слой — это горизонтальные или наклонные геологические образования, в которых находится достаточное количество проницаемых пород, способных удерживать воду. Эти слои заполняются водой, которая может быть поднята на поверхность с помощью скважин, колодцев или других специальных систем.

Водоносные слои могут быть разного типа. Они могут состоять из песчаников, гравия, песка или других проницаемых пород. Вода в таких слоях находится в межгрануляционных пространствах и движется по ним в результате гравитационного воздействия.

Глубина водоносного слоя может варьироваться. Некоторые слои находятся на небольшой глубине под поверхностью земли, другие могут быть глубже, даже на глубине нескольких километров. Глубина водоносного слоя зависит от местных условий и геологической структуры.

Вода, находящаяся в водоносном слое, может быть пресной или соленой. Это также зависит от местных условий и геологической структуры. Некоторые водоносные слои могут содержать воду, которая требует дополнительной очистки перед использованием.

Для получения воды из водоносного слоя применяют различные методы. Одним из наиболее распространенных способов является бурение скважин. С помощью буровых установок осуществляется проникновение водоносного слоя, в результате чего вода может быть извлечена на поверхность.

Водоносные слои являются важным источником водоснабжения во многих регионах мира. Они обеспечивают питьевую воду, используются в сельском хозяйстве и промышленности. Однако необходимо бережно относиться к этому ресурсу и учитывать его ограниченность.

Обслуживание

Периодичность технического обслуживания пожарной колонки:

Визуальный внешний осмотр 1 раз в месяц:

Проверяют состояние крепления маховичков, состояние резьбы на резьбовом кольце (11) и смазывается резьба в случае необходимости.

Обслуживание 1 раз в год:

Производится осмотр, смазывается уплотнительное кольцо (5) с сальниковой набивкой. Для этого необходимо будет снять ригель (4) и вынуть полностью ключ.

Смазать резьбу штоков вентилей (6) через отверстия в их корпусах. При эксплуатации в районах с умеренным климатом смазка солидол согласно ГОСТ-1033-79, в районах с холодным климатом ЦИАТИМ-201 согласно ГОСТ-6267-74.

Через 5 лет с момента использования:

Необходимо заменить резиновые детали (кольца, манжеты, прокладки). После этого необходимо промыть водой, просушить и проверить затяжку резьбовых соединений. При необходимости подтягивается. Проверяется техническое состояние, чтобы не было внешних технических повреждений и дефектов.

Хранение колонки должно быть в закрытых или других помещениях с естественной вентиляцией или над навесами исключающими воздействие прямых солнечных лучей. Перед кратковременным и длительном хранении стальные детали устройства должны подвергаться противокоррозионной защите консервационным маслом К-17 согласно ГОСТ-10877.

Нанесение масла производить на поверхности деталей с помощью кисти или тампона. Можно наносить масло предварительно нагретым или без подогревания при температуре не ниже 15 С. Нагревание консервационного масла свыше 40 градусов не допускается.

При введении колонки в эксплуатацию после хранения, расконсервация не проводится.

Технические характеристики

Основной элемент колонки — это эжектор, который представляет собой основной механизм, отвечающий за подачу воды из водопровода. Эжектор регулируется согласно характеристикам предприятий, на которых оно работает.

Ссср колонки с водой в 1938 году помните? Ведь именно в этом году начались продажи бытовых водоразборных колонок, которые очень быстро стали популярными. Они позволяли трудящимся людям иметь доступ к чистой воде без необходимости тратить много времени на наверх и обратно к водопроводной трубе.

Технические характеристики колонки с водой варьируются в зависимости от модели и конструкции. Например, в некоторых моделях есть клапан, который открывается при нажатии на кнопку. Это позволяет избежать попадания грязевой воды и обеспечивает более чистый водоразбор.

Водоразборные колонки были также популярны в маленьких деревнях и сельских населенных пунктах. Ведь именно там доступ к водопроводу был ограничен, и колонка с водой стала настоящим спасением для многих жителей.

Колонка с водой позволяет получить нужное количество воды. Например, можно заполнить целое ведро за несколько минут. При этом потенциальная чистая вода из водопровода идет прямо в колонку, не загрязняясь.

Монтаж колонки с водой был быстрым и простым. За копейки можно было приобрести колонку и самостоятельно ее установить. Она работала сразу после пуска и имела долгий срок службы.
