Особенности и характеристики
Стальные водопроводы имеют следующие характеристики. Некоторые положительные моменты уже частично рассмотрена выше, но не все так безоблачно с данным трубопрокатным сортаментом.
Есть у него и отрицательные характеристики:
- Коррозийные образования. К сожалению, сталь подвержена такому влиянию. А водопроводная система это чувствует с особой остротой. В ней влага постоянно сочетается с атмосферным кислородом. Такая совокупность для стали просто губительная.
- Снижение просвета с течением времени. Такая магистраль со временем имеет свойство зарастать. Просвет у нее может катастрофически уменьшиться буквально за пару лет.
- Трудоемкий монтаж и демонтаж. Говоря о трубопроводе из стали, сразу нужно оговориться, что его собрать труднее, чем затянуть несколько гаек на фитингах металлопластиковой конструкции, или сварить полипропиленовые куски небольшим сварочником. Соединение стального водопровода потребует участия профессионального сварщика.
- Внушительный вес. Эта характерная особенность стальных водопроводных трубопрокатных материалов в значительной мере усложняет транспортировку и монтаж.
Виды, свойства и область применения труб для внутреннего и наружного водопровода
| Материал изготовления трубы | Свойства | Область применения | Способы монтажа | Срок эксплуатации, лет |
| Металлические трубы | ||||
| Сталь | Подвержены коррозии, тяжелые, высокая теплопроводность | Трубопроводы водоснабжения и канализации | Муфты, угольники, фитинги, сварка | 30–40 |
| Чугун | Большая толщина стенок; меньше, чем сталь, подвержены коррозии; тяжелые, стойкие к перепадам температур, прочные, неаварийные | Водопроводные и канализационные сети, дождевые и фекальные водостоки | Уплотняющие прокладки и раструбы | 80–100 |
| Медь | Мало подвержены коррозии, надежны, выдерживают перепады температур, теплопроводность меди в 4 раза выше, чем у стали; устойчивы к действию УФ-лучей; непроницаемы для газов; обладают бактерицидным действием; диапазон рабочих температур от –200 до +500 °С; не подвержены старению. Со временем покрываются тонким слоем окисла, который не влияет на их прочность | Трубопроводы систем отопления, холодного и горячего водоснабжения, маслопроводы, газопроводы | Капиллярная высокотемпературная пайка, фитинги | 50–70 |
| Пластиковые трубы | ||||
| Полибутилен | Эластичность, теплопроводность, максимальная температура эксплуатации +82 °С, подвержены воздействию УФ-лучей, устойчивы к замерзанию | Теплые полы | Фитинги | 45–50 |
| Полиэтилен | Эластичность, прочность, переносимость замерзаний, повышенная чувствительность к УФ-лучам. Плавятся при высокой температуре | Холодное водоснабжение | Сварка | 50 |
| Сшитый полиэтилен | Высокая прочность, устойчивость к высоким температурам, кислородопроводимость | Внутренние водопроводные, отопительные наружные газо- и водопроводы. Сфера применения очень широка | Обжимные металлические муфты | 50 |
| Поливинилхлорид (ПВХ) | Негорючесть, легкость, стойкость по отношению к УФ-лучам | Питьевое водоснабжение, строительство водно-технических сооружений (бассейнов) | Склеивание | 50 |
| Полипропилен | Эластичность, герметичность, прочность, устойчивость к высоким температурам | Холодное и горячее водоснабжение, канализация, отопление | Сварка | 50 (в холодном водоснабжении), 25 (в горячем) |
| Металлопластик | Эластичны, эстетичны, легки и долговечны способны выдерживать температурную нагрузку +95 °С, кратковременно — до +110 °С | Водоснабжение и отопление | Фитинги | 50 |
Разновидности труб
Стальная водогапроводная труба изготавливается в соответствии с ГОСТ 3262-75. Изделия различаются:
- по основным техническим параметрам;
- по группам точности.
Сортамент
Основные размеры труб, имеющие существенное значение – это:
- диаметр. Внутренний диаметр или условный проход варьируется в пределах 6 – 150 мм. Наружный диаметр (иное название – условный диаметр) может составлять от 10,2 мм до 165 мм;
- толщина стенки. В зависимости от данного параметра трубы разделяются на три группы:
- легкие, имеющие минимальную толщину и отличающиеся невысоким запасом прочности. Сфера применения – трубопроводы с давлением не более 25 кгс/см²;
- обыкновение (средняя толщина), преимущественно использующиеся для водопроводов и отопления;
- усиленные (с максимальным показателем толщины), которые применяются для прокладки систем газоснабжения или иных коммуникаций в земле. Возможно применение при сооружении трубопроводов с внутренним давлением носителя более 32 кгс/см²;
Размеры
- длина. Трубы могут иметь:
- мерную длину в пределах 4 – 12 м;
- немерную длину, определяемую заказчиком;
- кратную длину с шагом в 5 мм.
Диаметр и толщина стенки водогазопроводной трубы определяют массу 1 м изделия. Типовые параметры представлены в таблице 1 ГОСТа 3262-75.

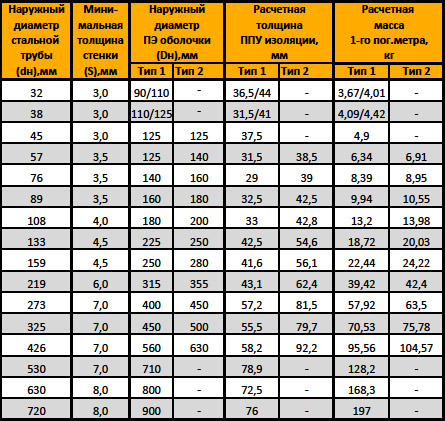

Типоразмеры труб
Группы точности
Оцинкованная труба ВГП различается по классу точности. Выделяют:
- изделия с обычной точностью, при изготовлении которых химсостав материала и механические параметры не нормируются. В большинстве случаев обычные трубы применяются для прокладки коммуникаций (водо- и теплоснабжение) в бытовых целях;
- изделия с повышенной точностью. Данная категория изготавливается только из материалов, имеющий определенный химический состав (ГОСТ 1050). Все механические параметры также четко нормируются соответствующими регулирующими актами.
Свойства стали
Трубы повышенной прочности преимущественно используются для сооружения трубопроводов, к которым предъявляются высокие требования по запасу прочности, а также для изготовления отдельных деталей для них.
Различная классификация труб
Труба водогазопроводная (гост 3262-75) производится формованием стали. Используется специальный метод формовки. После формовки осуществляется сваривание шва. Сварные швы в обязательном порядке проходят качественный контроль, который заключается в рентгенографическом исследовании поверхности данного шва.
Итак, сортамент труб очень разнообразный, и классификация может быть произведена по очень многим параметрам.
Размеры могут быть следующими:
- Кратной мерной длины или мерной длины с припуском по 0,5 см на каждый из резов и продольным отклонением 10 мм на всю длину;
- Немерной длины.
В общем случае длина трубы может быть от 4 до 12 погонных метров.
Надо сказать, что вес трубы водогазопроводной напрямую зависит от ее размеров, то есть от длины, от толщины стенок и от многих других параметров, которые, в частности, будут рассмотрены ниже.
Существует у данной продукции (гост 3262-75) такой показатель, как условный проход. Он может быть равен 6, 8, 10, 15, 20, 25 и так далее до 90 мм.
Сортамент данного материала различается и по толщине стенок. По этому признаку различают:
- Легкие трубы;
- Обыкновенные;
- Усиленные.
Как уже было сказано, вес трубы водогазопроводной (гост 3262-75) зависит и от этого параметра.
Ниже будет приведена таблица соответствия между толщиной стенки и некоторыми другими параметрами изделий.
Оцинкованные водогазопроводные трубы
Кроме всего прочего, подобные изделия могут быть:
- Не оцинкованные, или черные;
- Оцинкованные.
Надо сказать, что весят оцинкованные материалы больше примерно на 3 %, так как толщина покрытия составляет в минимальном значении около 0,3 мм.
И те, и другие — сварные, то есть бесшовных труб данного вида не производится.
По точности различают:
- Обычной точности;
- Повышенной.
Надо сказать и то, что подобные изделия могут иметь резьбу, а по способу ее нанесения различают следующие виды:
- Без резьбы;
- С нарезанной резьбой;
- С накатанной резьбой.
Водогазопроводные трубы с резьбой
На поверхности изделий для этого есть специальные обозначения. Например, в случае с нарезанной резьбой можно увидеть букву «Р», а для накатанной резьбы применяется буква «Н».
Как выбрать диаметр
От того, какой диаметр труб для водоснабжения, зависит их пропускная способность — количество воды протекающей по ним за единицу времени. Пропускная способность зависит от того, с какой скоростью течет вода. В свою очередь, эта скорость тем больше, чем больше перепад давлений в системе.
Разумеется, для расчета пропускной способности существуют свои расчетные формулы, имеются таблицы, которые позволяют несколько упростить расчет. Тем не менее, процесс расчета с использованием этих формул и таблиц, достаточно сложен, а поэтому, при внутриквартирной разводке, их практически не используют. Поступают проще — обычно берутся трубы определенного сечения:
- для внутриквартирной разводки 3/8 или 1/2 дюйма;
- для стояка — 3/4 или 1 дюйм.
Надеемся, что данные, приведенные в статье, не только помогут подобрать для ремонта или замены трубы водоснабжения нужного диаметра, но и позволят, в случае необходимости, правильно состыковать изделия, изготовленные по разной технологии.
Советы
В заключение дадим несколько рекомендаций о том, как правильно выбрать качественную водогазопроводную трубу. которая позволит трубопроводу работать бесперебойно на протяжении многих лет.
Итак, в первую очередь необходимо оценить качество продукции.
В частности, считается допустимым:
- небольшие вмятины;
- рябизна;
- следы зачистки (только в том случае, если при этом сохраняются требуемые размеры);
- легкий слой окалины, которые не мешает осмотру;
- сохранение внешнего диаметра на 0,5 мм при печной сварке при параллельном формировании внутреннего утолщения в 1 мм;
- отсутствие оцинкованного покрытия на резьбе или торцах.
Категорически недопустимы следующие дефекты:
- вздутия;
- трещины;
- какие-либо расслоения по торцам;
- скосы на концах более 2 градусов;
- заусенцы более 0,5 мм;
- пузырчатость и расслаивание оцинковки;
- рванины на резьбе и заусенцы.
О развальцовке стальных ВГП труб смотрите в следующем видео.
Как правильно перевести дюймы
Для таких вычислений существуют специальные таблицы. Возьмем, например, трубу с D = 1″. Наружный диаметр трубы для водопровода не будет иметь значение 25,4 мм. Трубная цилиндрическая резьба имеет наружный D = 33,249 мм. Почему это происходит?
Нарезка резьбы выполняется только по наружному диаметру. Следовательно, значение номинального диаметра нарезанной резьбы по отношению к внутреннему значению становится условным. Чтобы сделать расчет диаметра трубы для водоснабжения, нужно взять 25,4 мм и прибавить толщину стенки, умноженную на 2, получится 33,249 мм. С переводом дюймовых значений диаметров водопроводных труб в мм можно ознакомиться в нижеприведенной таблице.
Стандартные диаметры стальных труб на таблице с толщиной стенки и массой регулирующимися ГОСТ. (Для водопроводных труб.)
Трубы стальные водо-, газопроводные (выписка из ГОСТ 3262-75)
Внутренний Диаметр
Этот размер металлической трубы (Dвн) может иметь разные значения. Причем значение внешнего D всегда остается неизменным. Чтобы стандартизировать диаметр труб для водопровода, проектировщики пользуются специальным значением, называемым «условным проходом». Такой диаметр имеет свое обозначение Dу.
По сути, условным проходом является минимальное значение внутреннего диаметра данного изделия, округленное до целого числа. Округление всегда выполняется только в сторону максимального значения. Значение условного D регламентируется ГОСТом 355–52.
Для расчета внутреннего D пользуются специальной формулой:
Dвн = Dн – 2S.
Внутренние диаметры стальных изделий находятся в диапазоне от 6 до 200 миллиметров. Все промежуточные значения показаны в соответствующей таблице.
Диаметр металлических труб измеряется также в дюймах, который равен 25,4 миллиметра. В ниже приведенной таблице показаны значения диаметров изделий как в дюймах, так и в миллиметрах.
Численная величина диаметров стальных труб
Огромный сортамент стальных труб различного назначения, исполнения, видов представляется в виде таблиц, где основными параметрами являются:
- условный проход (или номинальный диаметр);
- наружный диаметр трубы;
- толщина стенки.
Иногда в таблицу диаметров стальных труб вводят значения массы изделия в зависимости от ее размеров, а также параметры номинального диаметра.
Табличные значения диаметров стальных труб
Таблицами удобно пользоваться при определении точных размеров изделий при их соединении. Например, трубы из стали чаще всего обозначают в дюймах — эта размерность принята во многих уголках мира. В то время как полимерные изделия принято исчислять в миллиметрах, что создает некоторые трудности при стыковке металлопластиковых, чугунных, медных труб со стальными в водопроводной системе. Таблицы соответствия диаметров помогают определить нужные размеры стыковочных элементов и правильно их соединить.
| Условный проход трубы (Dy) мм | Диаметр резьбы (G), дюйм | Наружний диаметр трубы (Dнар),мм | ||
|---|---|---|---|---|
| Водогазопроводная труба стальная | Бесшовная стальная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
В таблице 1 параметрам условного прохода в мм соответствуют определенные значения внутреннего диаметра в дюймах
Обратите внимание, как различаются значения наружного диаметра у разного вида труб: бесшовной, электросварной, металлопластиковой. Разница может достигать 17 мм
Как правильно перевести дюймы в миллиметры
Дюймовая размерность при переводе на миллиметры округляется в большую сторону. Очевидно, что, зная константу 1 дюйм равен 2,54 см, можно самостоятельно высчитать значения диаметра согласно метрической размерности. Но проблема не в том, как посчитать, а как правильно определить диаметр. Как показывают практические измерения стальных труб, их маркированный диаметр в дюймах не соответствует измеренным данным в миллиметрах. То есть, указан размер 1” (соответственно 25,4 мм), а на деле получается 33,5 мм. В чем причина такого несоответствия?
Прежде всего, в обозначении штампуют внутренний диаметр трубы. Во-вторых, за единицу измерения диаметра принимается размерность условного прохода (Ду), который указывается в целых числах. Причем величина размера растет с ростом индекса (проходимости) трубы на 40-60% с каждым шагом. Условный проход трубы соответствует внутреннему просвету (номинальному диаметру) магистрали, но в качестве окончательного значения принимается целое число с округлением рассчитанного в большую сторону. Стандартизируют условный проход магистрали по ГОСТ 355-52.
Чтобы правильно выбрать элементы газо- и водопровода с дюймовой маркировкой, лучшим вариантом будет применение таблиц
При соединении элементов водогазопровода с метрической и дюймовой системами измерения (например, стальных трубопроводов с изделиями из меди, латуни, полипропилена) важно учитывать не только внутренний, но и наружный диаметр
| Диаметры, дюйм | Диаметры, мм |
|---|---|
| 1/2 | d15 |
| 3/4 | d20 |
| 1′ | d25 |
| 1’/1/4 | d32 |
| 1’/1/2 | d40 |
| 2′ | d50 |
| 2’/1/2 | d65 |
| 3′ | d89 |
| 4′ | d100 |
Расчёт пропускной способности изделий
Термином «пропускная способность» обозначается метрический параметр, с помощью которого проводят расчёт максимального объёма жидкости, проходящего за определённое время через сечение трубы в вертикальной плоскости.
Во времена, когда использовались преимущественно стальные трубы, из-за их склонности к коррозии и шероховатой внутренней поверхности водопровод со временем засорялся, и пропускная способность сильно уменьшалась.
Эта проблема отсутствует при использовании современных материалов – пластика и металлопластика. Внутри изделия из этих материалов абсолютно гладкие, они не корродируют и практически не засоряются, следовательно, пропускная способность со временем почти не меняется.
Пропускная способность, независимо от размеров водопроводных труб в дюймах и мм, это важнейший показатель, используемый при гидравлических расчётах.
На сегодняшний день гидравлический расчёт можно провести тремя способами:
- По формуле. Этот путь, хотя и должен дать самый точный результат, наиболее сложен: уравнение громоздко и включает в себя много исходных параметров, некоторые из которых можно отыскать только в справочной литературе: внутренний диаметр изделия, ускорение свободного падения, гидравлический уклон, шероховатость внутренней поверхности трубы, кинематическую вязкость жидкости.
- Из таблиц. В соответствующих таблицах (например, составленной Ф.А. Шевелевым) содержатся уже готовые данные, что позволяет сэкономить время и предотвратить возникновение ошибок при вычислениях; впрочем, полностью избежать использования формул и в этом случае не получится. Существуют таблицы для стальных, полимерных, асбестоцементных и стеклянных труб.
- С помощью специализированных компьютерных программ. Это решение позволяет сэкономить силы, время и избежать возможных просчётов: достаточно ввести исходные данные, и программа проведёт вычисления даже для самой сложной системы.
Главное – помнить, что лучше один раз верно определить гидравлическое сопротивление и закупить трубы соответствующего диаметра, чем, обнаружив ошибку в процессе монтажа или эксплуатации, вновь тратить деньги и силы.
Общая информация о габаритах труб для водопровода
Для оформления системы подачи воды внутри жилого дома могут применяться любых диаметров водопроводные трубы, изготовленные из следующих материалов:
- сталь – по сей день наиболее популярные вариант, в том числе благодаря отличной устойчивости к механическим перегрузкам любого типа и высоким рабочим показателям внутренних температуры и давления (подробнее: «Преимущества и недостатки стальных труб для водоснабжения, виды и правила монтажа»);
- медь – более тяжёлый и дорогой аналог, среди преимуществ которого можно отметить меньшую склонность к коррозии и большую пластичность;
- полимерные материалы – отличаются значительно меньшими весом и стоимостью, чем металлические изделия; не так устойчивы к нагрузкам, характеризуются меньшими рабочими значениями температуры и давления среды;
- металлопластик – трубы из этого материала сочетают лёгкость пластика с повышенной прочностью, характерной для металлических изделий; наиболее современный вариант.
Из какого бы материала ни были произведены трубы, характеристики продукции должны соответствовать стандартам.
Размеры водопроводных труб – их основная, наряду с материалом изготовления, характеристика.
Среди необходимых для маркировки водопроводных труб и правильного их подбора под заданные цели габаритов различают:
Некоторое время назад ассортимент подобных изделий был ограничен, соответственно, и подбор размеров стальных водопроводных труб не вызывал серьёзных затруднений, так как практически вся имеющаяся в продаже продукция могла использоваться с одинаковым успехом.
В настоящее время, благодаря развитию технологий производства, выбор труб стал гораздо шире, что даёт возможность подобрать именно то изделие, которое идеально подойдёт в конкретном случае, но и создаёт сложности при выборе.
Размеры и диаметр
При выборе диаметра следует руководствоваться принципом «чем дальше от ввода воды в дом, тем тоньше труба». При этом в квартире обычно все трубные изделия монтируются одного размера в поперечнике. Протяженность водопровода в ней от стояка до сантехнических приборов не слишком велика. В этом случае спланировать разводку трубопроводов под ХВС и ГВС несложно, схему можно вполне накидать самостоятельно.
Схема разводки внутридомового водопровода
Для коттеджа в несколько этажей и с большим количеством сантехники проект водопроводной системы обязательно следует заказывать у специалиста. Здесь лучше довериться профессионалу, способному грамотно произвести нужные расчеты труб по всем параметрам. Иначе потом можно получить ситуацию, когда при открытии крана на кухне вода не будет из-за отсутствия напора течь в ванной комнате.
Как рассчитать диаметр труб
Для внутридомовой разводки по диаметру трубы для водопровода чаще всего используются с внутренним сечением в 15–32 мм. Меньше устанавливать не рекомендуется, трубопровод будет шуметь либо напор окажется слишком низким. Для уличного участка от коттеджа до скважины или централизованной водопроводной магистрали поселка принято применять изделия побольше – в 32–50 мм.
Виды водопроводных труб
Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:
- Неметаллические;
- Металлические.
Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу. Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.
Неметаллические трубы изготавливают из следующих материалов:
- полипропилен;
- полиэтилен;
- металлопластик;
- ПВХ.
Для производства основных видов металлических труб используют следующие металлы и сплавы:
- сталь;
- нержавеющая сталь;
- медь.
Требования ГОСТ 3262-75 к стальным водогазопроводным трубам
ГОСТ 3262-75 – это нормативный документ, в соответствии с которым производят стальные водогазопроводные трубы.
При помощи таких труб, которые, в отличие от пластиковых изделий, могут успешно эксплуатироваться на открытой местности, выполняют монтаж трубопроводов для транспортировки жидких и газообразных сред.
Практически незаменимы такие стальные трубы в области капитального и частного строительства, сфере ЖКХ, сельском хозяйстве.
Общие сведения о стальных трубах ВГП
Водогазопроводные стальные трубы, параметры которых определяет ГОСТ 3262-75, относятся к изделиям целевого назначения, о чем и говорит их название. Различия их типов состоят прежде всего в способе производства. Однако, к какому бы типу ни относились стальные трубы рассматриваемой категории, все их параметры оговариваются положениями такого документа, как ГОСТ 3262 (75, 80, 85, 91).
Так, согласно этому стандарту (3262-75, последняя редакция 91-й год), водогазопроводные трубы, изготовленные сварным способом, могут принадлежать к одному из следующих типов:
- неоцинкованные;
- оцинкованные;
- изначально изготовленные с резьбой на концах, которая может быть получена методом нарезания или накатки;
- без резьбы.
Каждая разновидность стальных труб производится по определенной технологии
Сферы применения и отдельные параметры
Основные сферы применения водогазопроводных труб, геометрические параметры и технические характеристики которых соответствуют стандарту 3262-75, – строительство и ремонт.
Трубы данной категории используются для обустройства газо-, водопроводных коммуникаций и систем отопления в коттеджах и строениях многоквартирного типа, административных зданиях, образовательных заведениях, на сельскохозяйственных, промышленных и любых других объектах.
Так, применяют этот вид металлопроката в:
- коммуникациях холодного, а также горячего водоснабжения;
- системах отопления;
- газопроводных сетях.
Выводы
Подбор материала для водопроводных труб и диаметра водовода должен осуществляться в зависимости от магистралей и объема воды, которая будет транспортироваться по ним. Необходимо подобрать также толщину стенок и метод соединения.
- Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
- Терминология по строительной теплофизике, отоплению, вентиляции, кондиционированию воздуха / Б.А. Крупнов. — Москва
- Инженерные сети, инженерная подготовка и оборудование территорий, зданий и стройплощадок / Л.В. Погодина. — М.: Дашков и Ко, 2010.
- Статья на Википедии про водопровод
