Как сделать водопровод на даче: выбрать трубы, схему, способ укладки

Пошаговое руководство по монтажу

Самостоятельное строительство водопровода требует подготовки.

Составление плана действий

В плане учитывают:

• глубину промерзания почвы;
• на каком расстоянии от поверхности грунтовые воды;
• рельеф;
• подземные коммуникации;
• постройки на участке и его границы;
• точки потребления (дом, баня, летний душ, полив и др.).

Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.

Подготовка необходимых инструментов

Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:

• ножницы для резки пластиковых труб;
• ключ газовый и разводной;
• пистолет для герметика;
• нож, наждачную бумагу;
• рулетку, карандаш.

Если трубы полипропиленовые, понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.

Устройство водопровода

Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:

1. Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
2. Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
3. Второй конец водопроводной трубы подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
4. Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
5. Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
6. Монтируют внутреннюю разводку, подключают сантехнические приборы

На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.

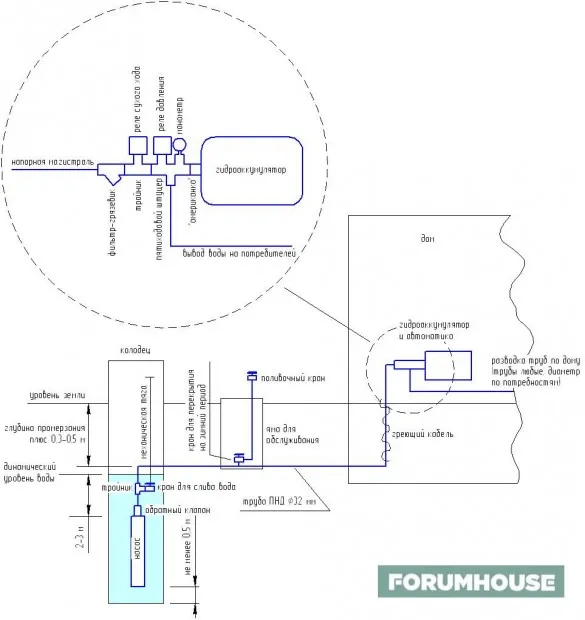

Схема водопровода

Приведем пример капитального (стационарного) трубопровода, идущего от скважины к дому. В схему входят следующие элементы:

• Заборная труба, по которой вода подается из скважины в систему.
• Фильтр грубой очистки, обезжелезиватель, умягчитель – тип зависит от химического состава грунтовых вод.
• Обратный клапан для предотвращения тока воды в противоположном направлении.
• Насос – мембранный или центробежный, погружной или поверхностный.
• Измерительное оборудование – реле давления, манометр, счетчик воды.
• Сливной клапан.
• Гидроаккумулятор.
• Трубы с тройными переходниками для последовательного подключения трубопровода к дому, на участок, в баню — в зависимости от дебита скважины и личных потребностей пользователя.
• Вентили для каждой ветки водоснабжения, перекрывающие воду.

Необходимо позаботиться о качественных фитингах и муфтах для соединения труб, особенно на участках, где пластиковые трубы входят в металлические резьбовые переходники. От их качества зависит эксплуатация системы.

Зимний (капитальный) водопровод

Если дача используется не только в летний сезон, но и зимой, то нужно сделать капитальную водопроводную систему. Фактический монтаж труб в этом случае не отличается от монтажа открытого трубопровода. Трубы из ПНД соединяются с помощью пластиковых фитингов и элементов.

Вся разница здесь в закрытом способе прокладки труб. Перед установкой на участке выкапывают траншеи в соответствии с конфигурацией будущей водопроводной сети. Во избежание промерзания водопроводных труб в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В следующей таблице приведены приблизительные данные по промерзанию почвы для разных городов:

Как видим, во многих городах глубина замерзания грунта достигает 2 метров. Труба должна прокладываться на 20-25 см ниже точки замерзания грунта. Водопроводные трубы прокладываются с небольшим уклоном к источнику водоснабжения.

Однако рытье траншей глубиной до двух метров не всегда осуществимо и возможно. В этой ситуации рекомендуется использовать электрический греющий кабель, который сегодня можно приобрести во многих сантехнических и строительных магазинах.

Если возникает необходимость, прокладывать трубы на небольшой глубине. В этом случае необходимо дополнительно утеплить трубопровод.

Вспененный полиэтилен хорошо справляется с функцией теплоизоляции. Существуют специальные изделия для утепления труб «скорлупа». Достаточно надеть на трубу, и в результате изделие будет защищено от холода и других неблагоприятных факторов.

Но всё равно при небольшой глубине укладке водопровода, рекомендуется укладывать греющий электро-кабель. Что бы в случае замерзания воды, можно было отогреть трубопровод

Автоматические насосные станции можно устанавливать только в помещениях, где температура не опускается ниже точки замерзания, даже в случае сильных морозов.

На что обратить внимание при монтаже

Безусловно, полипропилен – долговечный, устойчивый материал, внутренняя поверхность трубы не подвергается образованию грязи, известковых отложений, ржавчины.

Монтаж полипропиленовых труб нельзя назвать чрезвычайно сложным, его вполне можно осуществить своими силами в домашних условиях. Главное – неукоснительно соблюдать технологию пайки, тогда спаянные швы будут надежными.

Для монтажа нужен такой инструмент: паяльник для труб, специальные ножницы либо ножовка по металлу, рулетка. Ну и, естественно, необходим материал: полипропиленовые трубы, краны, фитинги-углы, фум-лента.

Несколько важных моментов, которые следует учитывать при монтаже:

• соединение труб со смесителями, фильтрами, счетчиком, делается с помощью фитингов;
• на резьбовые соединения наматывается фум-лента: край ленты направлен в сторону зажима;
• не стоит наматывать слишком толстый слой, вполне достаточно нескольких витков;
• слишком тугое затягивание не нужно, чтобы из корпуса фитинга не вырвать металлическую вставку;
• что касается изгибов, они делаются либо с помощью фитингов-углов, либо посредством подогрева строительным феном – максимальная температура 140 градусов.

Полипропиленовые трубы выдерживают замерзание воды, но нужно учитывать факт, что запорная арматура, металлические элементы трубопровода этого не допускают, поэтому следует позаботиться о сезонном сливе воды.

Требования к обустройству схем водопроводов дачных участков

Схема водоснабжения дачного дома с сезонным режимом эксплуатации должна обладать следующими качествами:

• не перемерзать зимой;
• легко запускаться после длительного простоя;
• быть защищенной от хищений и вандализма, разрушения природными факторами.

Водоснабжение на даче из колодца

Если в городах вода поставляется централизовано, то далеко не всегда её магистральная трасса проходит вблизи дачного поселка. Поэтому, если на создание автономной системы удастся затратить минимум средств, это будет ей только в плюс.

Водозаборные источники, которые могут допускаться для использования на дачах (средняя глубина):

• шахтные колодцы (7-10) м;
• скважины, пробуренные до одного из верхних грунтовых или песчаных водоносных горизонтов (10-25 м);
• артезианские скважины (60-100 м) – наиболее редкие из-за высокой стоимости бурения;
• абиссинские колодцы или игольчатые скважины (5-7 м);
• открытые источники – родники, озера, пруды.

Кроме того, как альтернативный или вспомогательный вариант источника используют искусственные резервуары. Их наполнение происходит выпадающими осадками либо привозной водой.

Важно! Перед началом эксплуатации автономного водозабора обязательно передайте пробы в СЭС. Возможно, потребуется углубленная очистка или пересмотр проекта схемы подвода и подключения воды на даче

Что понадобится

Если вы собираетесь развести воду на даче самостоятельно, кроме чертежа и представлений о том, как это делается, понадобятся материалы, оборудование, инструменты. Делая подключение своими руками в первый раз, лучше все-таки заручиться поддержкой специалиста. Но, к сожалению, не всегда и не у всех есть такая возможность

Поэтому важно ничего не забыть

Материалы и оборудование

Вот что понадобится, чтобы смонтировать дачный водопровод:

• трубы;
• краны и фитинги;
• насос;
• манометр;
• расширительный бак;
• реле давления;
• электросопровождение;
• очистные фильтры;
• водонагреватель по необходимости.

Также разные конструкции предполагают наличие дополнительных компонентов, как гидроаккумулятор, обратный клапан и т.д. Удобнее всего подключить готовую насосную станцию. В нее входит гидроаккумулятор, насос, реле давления, подводящий шланг. Она обеспечит водоснабжение на участке и в доме с хорошим давлением.

Водопровод на даче для полива может обойтись без такого дорогостоящего оборудования. В этом случае понадобится насос, например, поверхностный, если используется конструкция водопровода на даче из колодца. И расширительный бак. Емкость предназначена для накопления воды и последующей ее подачи в трубы

Важно, что он должен находиться на возвышении, выше всех точек водоразбора. Давление текущей из бочки жидкости создается естественным уклоном

Инструменты

А вот какие буду нужны инструменты для монтажа капитального водопровода:

• лопата;
• ключи – газовый и разводной;
• «утюг» для сварки полипропиленовых труб;
• рулетка;
• ножовка;
• пистолет для силикона и герметика.

В процессе может понадобиться что-то еще. Существуют готовые комплекты инструментов сантехника, однако в них не входят измерительные приборы и инструменты для земляных работ.

Кроме того, проведение электрооборудования к этой системе потребует инструментов для такого вида работ.

Организация водопровода на даче

Организовать подачу воды на даче можно только с использованием насоса, но подавать ее можно двумя способами: из накопительного бака или из гидроаккумулятора.

При использовании схемы с накопительным баком вы имеете запас воды, равный объему резервуара, но давление в системе невысокое. Оно создается перепадом высот: бак установлен на высоте — на чердаке дачи или крыше хозпостройки. Главное условие — ее дно должно находится выше любой точки водоразбора. Тогда вода в кранах будет.

Второй способ — с гидроаккумулятором более удобен тем, что в системе создается и автоматически поддерживается давление. Если гидроаккумулятор дополнить насосом и автоматикой (реле давления) вся сборка называется насосной станцией. Хитрость тут заключена в гидроаккумуляторе. Это цилиндрическая емкость, разделенная на две части эластичной мембраной. В одну часть закачан под небольшим давлением газ, во вторую насосом подается вода. По мере ее поступления, вода все больше сдавливает газ, из-за чего в системе создается давление (порядка 2 Атм).

Организация водопровода на даче из колодца с гидроаккумулятором

Когда открывается кран (включается бытовая техника или начинается полив), вода подается из гидроаккумулятора. В нем постепенно снижается давление. Его величина контролируется специальными реле. Как только достигнут нижний порог, включается насос, восстанавливая заданное его значение. Высший порог контролируется вторым датчиком, который насос отключает.

Подобная система дачного водопровода может быть реализована как в зимнем, так и в летнем варианте. Разница в том, где устанавливать оборудование и насколько глубоко закапывать трубы.

Особенности

Водопровод на даче должен быть мощным, ведь он подает жидкость не только для бытовых и технических нужд, но и для полива растений. А это значит, что каждый день придется расходовать несколько сотен литров воды. Даже кажущиеся скромными по площади угодья нередко расходуют ее в огромных количествах, хоть это и незаметно поначалу. Но кроме собственных потребностей, нужно помнить и о наличии технических условий на подключение. Перечень этих условий и строгость их всецело определяются постановлениями местных органов власти и самоуправления.

Для тех, кто не сталкивался раньше с оформлением документации на новый водопровод, настоящим откровением становится — сколько всего нужно проделать

Что немаловажно, без сбора полного пакета не получится и подключение к канализации. Понять представителей властей можно, от качества водопроводных сетей зависит комфорт живущих людей

А еще водопровод — это стратегический объект, потому он должен работать четче, чем швейцарские часы. Нужно быть готовыми, что регистрация и согласование займут несколько недель.

В проектах следует прописать:

• каким образом будет осуществляться канализационный сброс;
• сколько воды понадобится;
• будет ли система работать круглый год;
• как именно организуют слив воды и приостановку снабжения ею.

Разбираться с СЭС, водоканалом, планами и схемами нужно уже после того, как изучены нюансы водоснабжения дачного дома, и избран подходящий метод организации его. Выбирать предстоит между тремя основными типами источников:

Увы, качество воды в открытых водоемах и в верхних почвенных горизонтах очень низкое. Подчас она просто опасна для здоровья по химическому и микробиологическому составу. Рекомендуется ориентироваться на опыт хозяев соседних участков. Если они заказывали бурение скважин, значит, именно такой путь и стоит рассмотреть в первую очередь.

Схема водопровода

Приведем пример капитального (стационарного) трубопровода, идущего от скважины к дому. В схему входят следующие элементы:

• Заборная труба, по которой вода подается из скважины в систему.
• Фильтр грубой очистки, обезжелезиватель, умягчитель – тип зависит от химического состава грунтовых вод.
• Обратный клапан для предотвращения тока воды в противоположном направлении.
• Насос – мембранный или центробежный, погружной или поверхностный.
• Измерительное оборудование – реле давления, манометр, счетчик воды.
• Сливной клапан.
• Гидроаккумулятор.
• Трубы с тройными переходниками для последовательного подключения трубопровода к дому, на участок, в баню — в зависимости от дебита скважины и личных потребностей пользователя.
• Вентили для каждой ветки водоснабжения, перекрывающие воду.

Необходимо позаботиться о качественных фитингах и муфтах для соединения труб, особенно на участках, где пластиковые трубы входят в металлические резьбовые переходники. От их качества зависит эксплуатация системы.

Приборы и устройства, применяемые в системах летнего водоснабжения

Чтобы сделать систему водоснабжения более практичной, применяют такие приспособления:

1. Штуцер для быстрого присоединения шланга к крану. С одной стороны имеет пружинный захват, с другой – «ерш», который вставляется в шланг.
2. Гофрированные шланги, которые в сложенном состоянии занимают очень мало места.
3. Шланги и специальные комплектующие для капельного полива.
4. Распылители и поливочные пистолеты со специальными муфтами (аквастоп), которые автоматически перекрывают воду при замене поливочного устройства (кран при этом закрывать не нужно).
5. Дождевальные и поливочные головки.
6. Приборы для организации автоматического полива – таймер или датчики влажности грунта.

Если централизованного водопровода рядом с участком нет, и в качестве источника воды предполагается использовать колодец или скважину, понадобится насос.

Цена на работы

Цена на монтаж водопровода изменяется в зависимости от типа труб, технологии монтажа, объема работ. Усредненные расценки сведены в таблицу:

№ п/п	Наименование	Единица изм.	Количество	Цена, Руб.
	Наружный водопровод
1.	Укладка труб ПНД ǿ 100 мм	м	1	360
2.	Установка колен, отводов, переходов, патрубков	Шт.	1	450
3.	Установка тройников	Шт.	1	800
	Водопровод внутренний
4.	Прокладка трубопровода из труб под ключ ǿ до 32 мм	м	100	4500
5.	трубопровод из труб ПНД диаметром менее 20 мм	м	100	7600
6.	-«- трубы до 63 мм	м	100	6100
7.	-«- до 90 мм	м	100	6400
8.	-«- до 110 мм	м	100	6900

В будущем трубы из полимеров вытеснят свои металлические аналоги. А какой полимер выбирать ПНД, ПВД или ПВХ, зависит от предназначения водопровода и мощности.

Источники

Решение вопроса «как провести водопровод на даче своими руками» начинается с определения типа источника. То есть, необходимо решить, откуда будет браться вода. Самый простой вариант – построить линию от централизованной магистрали, оснастив ее напорной емкостью для бесперебойной подачи и стабильности давления, однако такое решение возможно не всегда – общая линия может отсутствовать вовсе. Собственный источник позволяет создать полностью автономную систему.

Колодец

Традиционный вариант, исправно служащий многим в сельской местности, пригодный для использования в дачных массивах.

За выбор колодца говорят его преимущества:

Для строительства и эксплуатации не требуется оформление разрешительной документации, регистрация и проведение каких-либо других мероприятий, связанных с дополнительными хлопотами

Воду из колодца можно получать как при помощи перекачивающего агрегата, так и вручную, что важно для тех участков, где часто отключают электроснабжение. К тому же такая возможность повышает безопасность – при возгорании на участке, вы сможете получить воду и потушит очаг, даже если повреждена проводка

Строительство колодца не слишком сложно, его можно выполнит своими силами, даже не имея специальных навыков

Достаточно внимательно изучить рекомендации специалистов. Если не используются готовые тяжелые строительные блоки (например, бетонные кольца), можно обойтись без привлечения спецтехники. Даже пользуясь услугами специалистов для строительства, цена работы будет ниже, по сравнению с бурением других водоисточников.

Недостатки колодца:

• Высокая вероятность попадания органических загрязнений в воду (снизить ее можно, снабдив колодец плотно закрывающейся крышкой),
• Необходимость периодически проводить чистку и санацию шахты (при сезонном использовании делать придется чаще, поскольку в неэксплуатируемом колодце вода застаивается),
• Возможен забор воды из верхних слоев, куда могут попасть загрязнения с поверхности почвы (токсичные отходы предприятий, химические удобрения, техногенная пыль и пр.).
• Относительно небольшая производительность (порядка 200 литров в час).

Красиво оформленный колодец также может стать и украшением участка

Также нужно отметить, что устройство колодца возможно только в случае залегания водоносного слоя на глубине менее чем 15 м.

Скважина на песок

Решая, как сделать водопровод на даче с использованием скважины на песок, также нет необходимости беспокоиться об оформлении документов. Преимущества скважины на песок аналогичны особенностям строительства и эксплуатации традиционного колодца.

• Для бурения скважины на песок можно воспользоваться услугами специализированной компании или попробовать выполнить работу самостоятельно. При неглубоком залегании водоносного слоя можно обойтись без сложной техники.
• В воде из песчаного водоносного слоя высокое содержание нерастворимых примесей – песка или глины, поэтому для системы водоснабжения потребуется надежная фильтр-система.

Отличительные особенности:

• меньшая (по сравнению с обычным колодцем) вероятность попадания органики в воду (в основном забор воды проводится на глубине 15-30 метров),
• небольшой срок службы (порядка 8 лет),
• в зависимости от геологических особенностей иногда целесообразнее поставить без особых усилий новую скважину (или перенести оборудование), чем прочищать источник,
• скважина на песок способна давать в среднем 1,5 кубометра воды в час.

Артезианская скважина

В этом случае самому провести водопровод на даче из скважины получится только после завершения работы бурильщиков. Бурение артезианских скважин разрешено только силами профессионалов из специализированных компаний, имеющих разрешение на деятельность такого рода. После бурения, промывки и пуска в эксплуатацию источника компания выдаст пакет документов на артезианскую скважину, а перед бурением надо получить разрешение.

Преимущества:

• забор воды из глубоких водоносных слоев, куда не попадают загрязнения с поверхности (более 50 метров),
• высокая производительность (иногда экономически целесообразна установка одной артезианской скважины на несколько участков).

Недостатки:

• необходимость серьезных материальных вложений,
• высокое содержание солей в воде.

На фото показана схема залегания водоносных слоев и варианты водозабора

Виды монтажа

Каждый способ имеет свои плюсы и минусы.

Поверхностный — для летнего водопровода

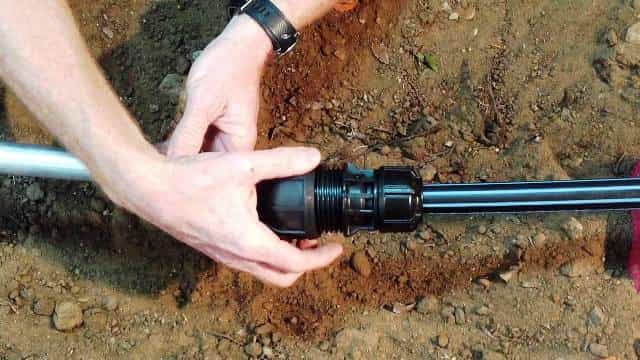

Соединение при помощи разъемного фитинга

Наземная укладка предназначается напрямую для дачных участков, чтобы своевременно осуществлять полив своего огорода, кустарников и деревьев. А также возможен вариант для подвода воды к вспомогательным строениям сауне, хозблоку, летнему домику.

Схема летнего водопровода на даче повторяет разводку подземного, но является максимально удобной для ремонта, разборки, переделки при необходимости. Её можно демонтировать на зимний период или в случае перепланировки своего дачного участка.

При необходимости в течение получаса вы без труда сможете переделать подкорректировать развязку и расположение водопровода на участке.

Летний или, как принято говорить,временный водопровод многие люди монтируют по принципу, как смог так собрал или слепили из того, что было, непосредственно на месте расположения.

Схему системы водоснабжения дома предпочтительно составить заранее, если участок распланирован по зонам. На чертеже первым делом отмечают главные потребители воды дом, душ, деревья, живую изгородь, точки, где будут находиться краны.

Трубы необходимо располагать под углом направленным в сторону потребителя, так как в низшей точке устанавливают кран для слива.

Капитальная система

Подземный монтаж

На систему, предназначенную для дома с круглогодичным проживанием, необходимо будет намного больше времени на продумывание проекта и проведения земляных работ. Принцип сборки дачного водопровода из труб ПНД в этом случае необходимо изменить, так как будет установлено дополнительное компрессорное оборудование, гилроаккумулятор и закрытый способ расположения.

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.

Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

Тип #2. Коллекторный тип разводки

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или  частного дома или  по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.
