Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:
| Изображение | Описание |
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме | Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке). |

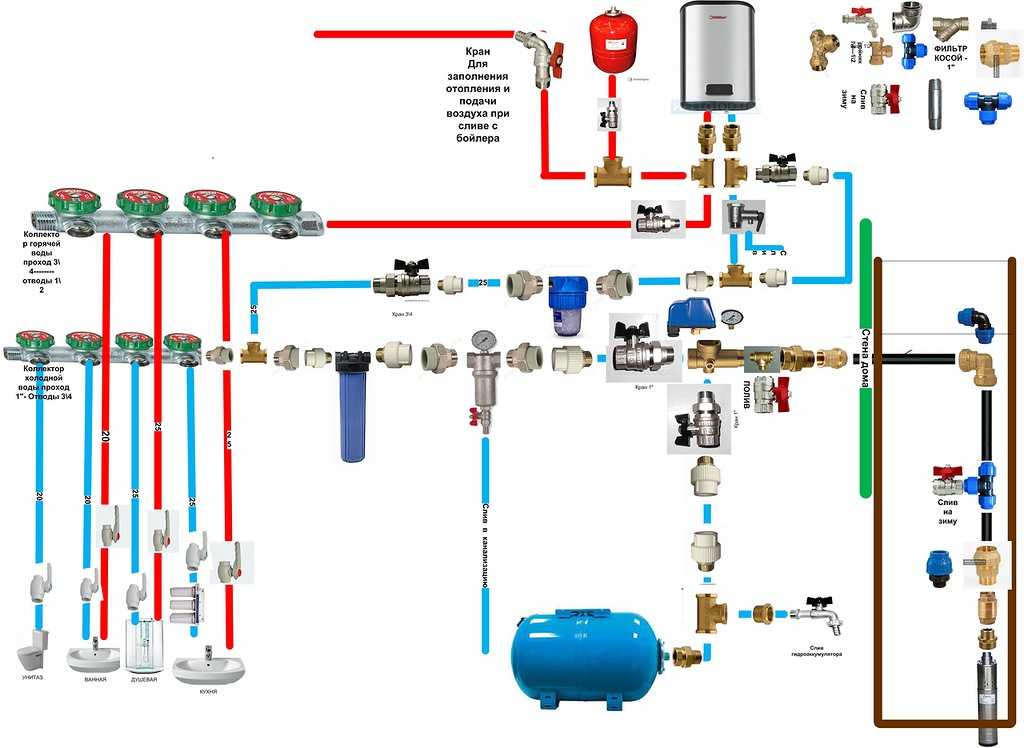

Схема лучевой разводки водоснабжения | Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д. |
Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.
Давайте взвесим преимущества и недостатки каждого типа разводки.
Тройниковая
Плюсы:
Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;
При тройниковой схеме общая длина водопровода минимальна
При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;
В штробы укладываются цельные трубы или необслуживаемые соединения
К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.
На фото — врезка в открытую тройниковую разводку воды
Минус:
Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.
Лучевая
Плюсы:
Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;
Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других
Все приборы могут отключаться из одной точки — коллекторного шкафа;
Отсекающие краны удобно расположены на подводке к смесителю
Минусы:
- Материалоемкость;
- Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
- Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.
Найти нужный кран без подписи на нем — нетривиальная задача
Основные технические характеристики и параметры
Чтобы организовать бесперебойное водоснабжение и, в то же время, не переплачивать за излишне мощный агрегат, следует учитывать следующие характеристики:
- Мощность
- Производительность
- Предельная глубина забора
- Объём гидроаккумулятора
Выше приведённые характеристики напрямую связаны со следующими параметрами:
Мнение эксперта
Кузнецов Василий Степанович
Для приблизительного расчёта можно считать, что при принятии душа или поливе огорода расходуется около 12 л воды в минуту, в других целях – примерно 4 л в минуту. Эти данные помогут определить минимально необходимую производительность.
Мощность станции
Мощность бытовых устройств различных моделей лежит в пределах от 0,5 до 1,5 кВт. Это позволяет выбрать наиболее оптимальный вариант. Чем больше глубина водозабора и расстояние до него, тем большую мощность должна иметь станция.
Производительность
Производительностью называют объём воды, который станция способна подать потребителю за один час работы. Этот параметр варьируется от 2 до 6 тыс. л в час. Чем больше предполагаемое водопотребление (большое число потребителей, полив садово-огородных культур и т.п.), тем большая производительность потребуется от станции.
Стоит обратить внимание на такие характеристики насосных станций как: мощность, производительность, объём накопительного бака, системы защиты и управления
Объём накопительного бака
В среднем, объём бака может составлять от 5 до 100 литров. Минимально необходимая величина зависит от объёма водопотребления. Учитывая, что этот параметр не сильно влияет на цену устройства, при прочих равных условиях лучше выбрать станцию с большим объёмом бака. Это сбережёт ресурс электродвигателя, который будет реже включаться и отключаться, обеспечит водоснабжение при кратковременном падении уровня воды в источнике.
Системы защиты
Многие модели насосных станций снабжены автоматическими устройствами принудительного отключения при отсутствии воды на входном патрубке. Это приводит к удорожанию устройств, но уберегает двигатель от перегрева и продляет его ресурс.
Системы управления
Различают автоматический и ручной способы управления. Вручную, как правило, управляются недорогие маломощные модели. Во многих случаях имеется возможность дистанционного управления. Высокопроизводительные системы в большинстве случаев имеют автоматическое управление.
Установка водопровода из ПНД
Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.
Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.
Технология производства ПНД-труб такова:
- Расплав полиэтилена выдавливается через матрицу необходимого размера.
- Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
- После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
- Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.
Трубы из ПНД, бывают нескольких видов
- Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
- Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
- Средние, маркировка «С», рабочее давление до 8 атм.
- Тяжёлые — «Т», способные выдержать до 10 атмосфер.
При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки. Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д
Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.
Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.
Полезные советы
Расположение устройств, места установки, количество соединений продумываются заранее на этапе проектирования;
Учитывайте возможности скважины и общий расход воды в сутки;
В отверстия в стенах устанавливаются специальные патроны, через которые проводят трубные изделия. Это защитит трубы от истирания, повреждений и коррозии;
Резьбовые соединения упростят процесс замены устройств и элементов;
Не допускаем перегибов трубопровода. Это влечёт снижение давления;
При разводке используются крепежи одного размера, фитинги подбирают одного производителя и материала;
Правильный подход – запас крепежей, соединительных элементов, фум-ленты, кранов, уплотнителей и прочих расходных элементов. По различным причинам тот или иной элемент выходит из строя и потребуется его замена;
Запорная арматура – важный элемент водопровода. Устанавливаем шаровой кран перед каждым устройством и на каждой ветке водопровода. Это поможет заменить вышедший из строя элемента, не перекрываю всю подачу воды.
Для правильной разводки воды своими руками соблюдайте инструкции по монтажу, используйте только качественные трубы, элементы и устройства. Оптимальным вариантом станет прокладка внутреннего водопровода опытным сантехником.
Как правильно сделать разводку воды в частном доме своими руками, посмотрите в видеоролике.
Порядок сборки летнего водопровода
Определить, где разместить выводы: вход в теплицу, площадка для машины, летний душ, умывальник, бассейн, цветник и т.д. Шланг удобнее присоединять и снимать на перекрестке или на широкой дорожке.
Замерить расстояние и рассчитать необходимую длину труб. Для обустройства летнего водопровода лучше всего подходят пластиковые или полиэтиленовые трубы. Их удобно соединять с помощью гибких шлангов. Такую конструкцию водопровода в случае необходимости легко переделать. Можно соединять трубы специальными пластиковыми фитингами или путем пайки. Кроме того для сборки летнего водопровода потребуются тройники, краны, уголки.
Трубы желательно прикопать в целях сохранности и увеличения срока службы.
Проверить давление в трубопроводе. Если из крана, открытого полностью, вода льётся под хорошим напором, то достаточно труб маленького сечения — 20 мм. При низком давлении (меньше 2 бар) не стоит устанавливать больше трех точек вывода, так как они не смогут работать одновременно. При низком давлении рекомендуется взять трубу побольше — сечением 25 мм. Трубы большего сечения используют также на больших участках протяженностью более 30 м.
Как правило, на месте соединения центральной магистрали и трубопровода участка установлен вводной кран или вентиль диаметром 1/2 (маркировка 15) с внутренней резьбой.
ПНД трубу прицепляют к вводному крану при помощи муфты. Если кран с внутренней резьбой — то, соответственно муфта — с внешней, и наоборот.
На развилке трубы ставят тройник, от тройника — кусок трубы, на который надевают шланг через кран с адаптером. Для трубопровода диаметром 20мм подойдет комплект:
- муфта с наружной резьбой 20 мм на 3/4,
- кран 3/4 с наружной или внутренней резьбой,
- адаптер для шлангов 3/4 с внутренней резьбой.
Для труб сечением 25 мм используются комплектующие детали:
- Кран из того же ПНД 25 на 3/4.
- Адаптер для шлангов с внешней резьбой 3/4.
Также потребуются:
- Муфта на вводной вентиль.
- Тройники.
- Комплекты для крепления шлангов в точках вывода.
- Трубы.
- Фум-лента для герметизации резьбовых соединений.
- Отводы для установки в местах поворота трубы.
В первую очередь собирают все резьбовые соединения.
Главная задача при сборке резьбовых соединений — не допустить течи. В резьбовом соединении с одной стороны — внешняя резьба, с другой — внутренняя. По внешней резьбе плотно и без складок наматывают фум-ленту в 6-8 слоёв по часовой стрелке (резьба обращена кверху). Затем вкручивают детали, плотно прижав одну к другой, стараясь не перекосить. Затем слегка затягивают газовым ключом.
Для закрепления в муфте, трубу ровно обрезают ножом или мелкозубчатой ножовкой, чтобы получился гладкий край. Немного ослабляют зажимную гайку. Плотно вставляют трубу. При этом труба примерно на глубине 5см сначала упирается в резиновое уплотнительное кольцо внутри муфты. Необходимо протолкнуть трубу еще на 2см дальше, чтобы труба прошла сквозь кольцо до упора. После чего закручивают зажимную гайку вручную.
Шланг можно присоединить к водопроводу с помощью быстросъёмных муфт. Муфты бывают различных модификаций, главное, чтобы они соответствовали диаметру шланга. В комплекте с муфтами продаются всевозможные поливочные пистолеты, распылители.
Очень удобны муфты с аквастопом, который перекрывает воду при отсоединении или замене поливалки или пистолета, что избавляет от необходимости выключать кран.
Летний водопровод можно оборудовать таймером, и тогда полив будет осуществляться по расписанию, даже в отсутствии хозяев.
Типы труб для водопровода
Существует несколько основных типов труб, использующихся в монтаже водоснабжения частного дома в зависимости от назначения:
- Металлопластиковые. Трубы водоснабжения из алюминия, покрытого со всех сторон пластиком, не подвержены коррозии и отлично гнутся. Но стоит иметь ввиду, что они не выдерживают температуры выше 95 градусов. С такими трубами всегда необходимо будет следить за работой котла. Установить металлопластиковые трубы водоснабжения не составляется труда и самому. Главное – следить за тем, чтобы в процессе монтажа все стыки были соединены герметично. Не совсем подходят на наружного трубопровода
- Стальные. Считаются одними из самых прочных и долговечных. При монтаже водоснабжения своими руками эти трубы необходимо монтировать, постоянно нарезая резьбу во всех точках соединения. Нередко при монтаже используется сварочный аппарат.
- Полиэтиленовые. Идеальны для установки системы для разводки воды. Они достаточно устойчивы к перепадам температур, достаточно просты для монтажа, так как обладают пластичностью.
- ПВХ. Для домашнего пользования данный материал не рекомендован из-за способности вступать в химическую реакцию.
- Полипропиленовые. Достаточно бюджетный вариант. Но в то же время долговечный, так как не подвергается со временем коррозии. Монтаж и установка таких труб производится, как правило, с помощью сварки.
Подбор трубы водоснабжения необходимо производить после установления схемы. Этот процесс напрямую зависит от того, тройниковым или коллекторным способом будет осуществлена прокладка.
Как провести водопровод. Порядок работ

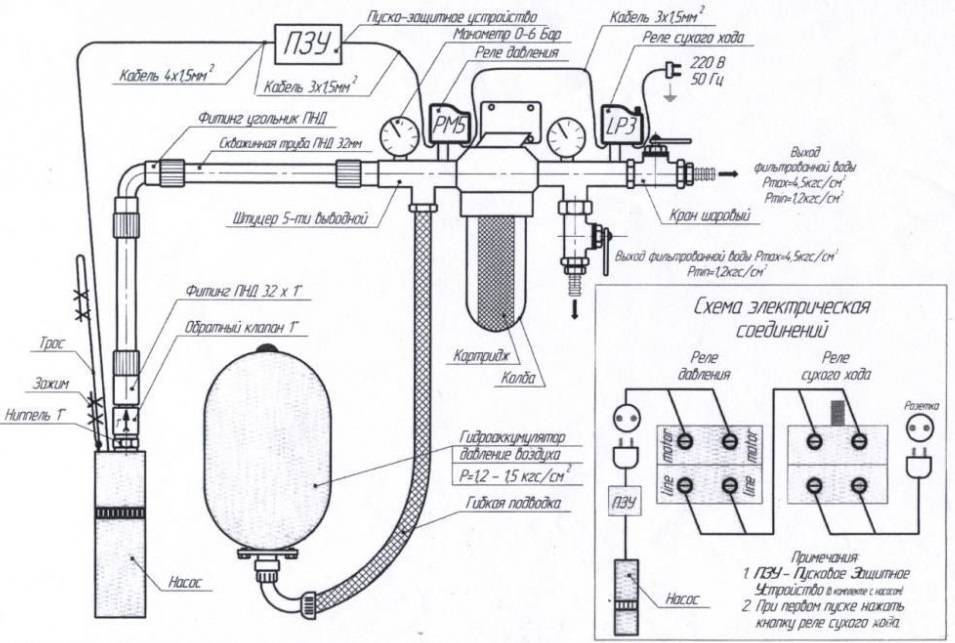

Подготовив все компоненты, можно проводить монтаж системы водоснабжения дачного дома. Сначала роется траншея от источника к месту входа трубопровода в дом. Глубинный насос опускается в шахту колодца или в ствол скважины. Агрегат поверхностного типа устанавливается в отапливаемое помещение либо в кессон вблизи от источника воды. К насосу подсоединяется труба, а её второй конец прикрепляется к пятивыводному штуцеру. К другим выводам этого приспособления крепят аккумулятор, манометр и реле давления.
Гидроаккумулятор служит для поддержания давления в системе на заданном уровне, а его объём может достигать 500 литров. Помимо всего прочего, такой запас воды будет очень кстати в экстренных случаях.
Подсоединив все эти механизмы, прикрепите трубу к пятому оставшемуся выводу штуцера и проведите магистраль непосредственно в дом по дну траншеи. Там же проложите и бронированный кабель. С его помощью вы сможете подключить насос и аккумулятор к электросети. И не забудьте заземлить розетку, через которую будет подаваться питающее напряжение на механизмы.
Перед местом входа трубы в дом поставьте запорный кран. В случае ремонта, закрутив его, вы отключите подачу воды в дом.
К устройству внутренней разводки приступайте после проверки работы наружного трубопровода и засыпав траншею. Каким бы ни был источник – колодец или скважина – желательно установить систему очистки. Состав воды может повлиять на количество используемых фильтров: не исключено, что вам может понадобиться не один, а несколько. Производительность системы очистки является величиной производной от состава и количества транспортируемой по трубопроводу воды. Разводка в доме выполняется с учётом удобства использования.
Какие трубы используются для летнего водопровода на даче?
Сборка дачного водопровода из стальных труб является в высшей степени нерациональным решением.
Достоинства стали – прочность и термоустойчивость – в условиях дачного водоснабжения ценности не имеют.
Зато недостатки – подверженность коррозии, зарастанию грязью и солями, сложность обработки и большой вес (особенно важно в случае с разборным водопроводом) – проявляются в самой полной мере. Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается
Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно
Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно
Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно.
Преимущества полипропиленовых труб
Летний водопровод на даче из полипропиленовых труб — выигрышный вариант. Важнейшим достоинством ПП-труб является возможность устройства неразъемных соединений, причем предельно простым способом.
Перед сборкой две детали нагреваются специальным инструментом – паяльником – до температуры плавления, вследствие чего их стенки в момент соединения сплавляются в одну.
Прокладка водопровода из ПП-труб в дачный дом
Риск протечек при этом сводится к нулю. Поэтому полипропиленовые трубы особенно уместны при скрытой прокладке водопровода.
Несмотря на свою простоту, пайка ПП-деталей требует некоторой практики, хотя и весьма небольшой. Начинающему монтажнику лучше немного потренироваться на ненужных деталях или обрезках труб.
Для прокладки летнего водопровода следует применять трубы марок PN10 или PN16 (цифрами указывается предельно допустимое давление), не имеющие армирования.
Особенности ПНД-труб
Летний водопровод на даче из ПНД труб собирают вручную.
Из инструментов понадобится только ножовка для резки труб и специальный торцовочный нож конусовидной формы.
Гайки на фитингах закручиваются только руками – в случае применения ключей может иметь место перетяжка соединения, вследствие чего в этом месте вскоре начнутся протечки.
Размещение и подключение водопроводного оборудования в доме
Чтобы запустить систему потребуется:
- погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
- блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
- гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
- кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
- от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.
Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием. Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время
Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.
Для обеспечения стабильного функционирования водопровода в доме потребуются:
- реле — запускает и останавливает систему. Регулирует давление;
- манометр — обеспечивает нормальный порог давления в водопроводе;
- фильтр — задерживает крупные фрагменты.
Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
Кратко о дачных системах орошения
Орошение грядок и плодовых деревьев на даче с помощью труб можно организовать несколькими способами. Выбирая ту или иную систему, необходимо отталкиваться от типа почвы на участке, общих климатических условий и желания (или нежелания) тратить свое время на полив огорода.
Ручной способ увлажнение почвы слишком трудоемок. Загородная дача предназначена для отдыха. Нередко горожане ездят на нее по выходным, чтобы в поте лица там трудиться. Есть те, кому подобное времяпрепровождение даже очень нравится. Но большинство хочет просто отдохнуть за городом. Однако небольшой огород, яблони и смородина на даче есть практически у каждого. И их надо поливать.
Все системы искусственного орошения дачного участка делятся на два вида: автоматические и полуавтоматические – первые подразумевают перекладывание контроля над процессом поливки полностью на автоматику, а вторые частичное участие человека
По способу подачи воды различается три вида систем неручного полива:
- Капельная поверхностная.
- Внутрипочвенная.
- Дождевание (разбрызгивание).
Технология создания «искусственного дождя» является самой распространенной. Для устройства такой системы на дачном участке необходимо установить несколько роторных дождевателей и подвести к ним трубы водопровода. Однако воды такие разбрызгиватели тратят слишком много. Часть ее просто испаряется, не долетев до почвы. Эта разновидность дачной ирригации в основном предназначена для поливки больших по площади газонов.
Два других варианта систем автополива подразумевают подачу влаги в грунт или на него непосредственно рядом с поливаемым растением. Для этого используются перфорированные трубы, капельницы и баблеры. Подобный способ орошения более экономичен в плане расхода воды, но из-за большой протяженности водоводов более дорогостоящ в устройстве.
Для внутрипочвенной поливальной системы трубопровод с перфорацией придется закапывать в землю на глубине 20–30 см, а для поверхностной трубы можно уложить на грунте
Трубы для всех видов полива огорода выбираются по диаметру в диапазоне от 25 до 32 мм. Если давление в центральном водопроводе на даче низкое или вода подается в систему из бака самотеком, то сечение должно быть ближе к верхней границе. В противном случае можно сэкономить, взяв трубы и фитинги диаметром в 25–27 мм.
При меньших величинах трубопровод будет работать неэффективно, поливая землю слишком долго. А при больших размерах он окажется излишне дорогим удовольствием. Поток воды все равно будет заполнять такую трубу только наполовину. А трубные изделия большого диаметра стоят заведомо дороже своих более тонких аналогов.
Подключение к централизованным сетям
Централизованные сети имеют ряд преимуществ. Не нужно заботиться о насосах и устраивать насосную станцию, не требуется устраивать громоздкий накопительный бак, о чистоте и напоре подаваемой воды должна заботиться организация, предоставляющая услуги подключения водопровода для к частным домам и объектам.
Но это в идеальном варианте. Часто бывает, что напор воды недостаточен, вода загрязнена ржавчиной, требуются деньги на ремонт водопровода и приходят дополнительные счета. Кроме того, за воду, предоставляемую централизованно, обязательно придется платить по счетчику.
Зато не нужно копать колодец, траншеи и прочее. Отправляется заявка, получается разрешение на подключение и в течение нескольких дней спецтехникой прокапывается траншея для трубы водоснабжения, прокладывается труба, ставятся счетчики.
Выбор типа подключения определяется индивидуально. Если в вашей водонапорной сети вода поступает без перебоев, перепадов давления, загрязнений, то проще подключиться к централизованной сети.
Но при слабом давлении, гидравлических ударах и загрязнениях, вам придется устанавливать оборудование по регулировке напора воды, накопительные баки, мощные системы очистки. В этом случае логичнее замкнуть собственную систему на собственный источник водоснабжения.
Зимний водопровод на даче – особенности устройства
При обустройстве зимнего домашнего и садового водопровода торопиться нельзя. Это дело требует серьёзного подхода. В данном случае выбор ограничен двумя вариантами труб: полиэтиленовыми и полипропиленовыми. Вторые стоят дороже и для их стыковки необходим специальный паяльник. Первые дешевле и при их установке можно обойтись без паяльника.
Зимняя магистраль из пластиковых труб призвана обеспечивать водой жильё круглый год. Но здесь потребуется схема водопровода на даче. Своими руками создать систему водоснабжения загородного дома без неё не получится.
Трубопровод прокладывается на глубине на 20 сантиметров ниже уровня промерзания грунта. Только тогда его не повредят явления, вызванные зимними морозами. Впрочем, существует вариант, допускающий прокладку ветки водоснабжения на глубине всего 30 сантиметров при любой схеме водопровода. Реализуется он путём утепления инженерной коммуникации вспененным полиэтиленом цилиндрической формы. Этот материал просто надевается на трубу и защищает трубопровод не только от замерзания, но и от механических воздействий извне.
Создавая водопровод на даче из колодца, утеплять следует, как саму магистраль, так и источник живительной влаги. Чтобы не допустить замерзание воды именно в колодце, его утепляют на зиму и закидывают снегом. От морозов это отличная защита. При использовании поверхностного насоса для него следует оборудовать приямок вблизи от источника воды. По научному такое углубление, в которое устанавливается насос, называется «кессон».
Для всесезонного водопровода нужно соорудить колодец, который будет защищать насосное оборудование от замерзания зимой
Автоматические насосные станции необходимо устанавливать в помещении, в котором даже при сильных морозах температура не опускается ниже нулевой отметки. Утеплению подлежит и водопровод, и канализация. Иначе замёрзшие отходы человеческой деятельности выведут из строя всю систему водоотвода.
