Что учитывать при выборе лотков для отвода воды

Основные критерии выбора лотков для водоотведения

При выборе лотков для водоотведения важно учитывать несколько основных критериев, которые позволят подобрать подходящий вариант для нужного применения

• Материал: одним из основных критериев выбора является материал, из которого изготовлен лоток. Наиболее распространены следующие материалы: пластик, бетон, полимербетон и нержавеющая сталь. Каждый материал имеет свои преимущества и недостатки, поэтому необходимо выбрать в зависимости от особенностей конкретного объекта.
• Грузоподъемность: важным критерием выбора является грузоподъемность лотка. Она определяет, какую максимальную нагрузку лоток способен выдержать без деформации. В зависимости от видов транспорта, которые будут проезжать над лотком, необходимо выбирать лотки с определенной грузоподъемностью.
• Класс нагрузки: лотки для водоотведения имеют различные классы нагрузки (от A до F). Класс нагрузки определяет, какую максимальную нагрузку лоток способен выдержать без разрушения. Для дорог и тротуаров обычно используются лотки с классом нагрузки D или E, а для проезда тяжелой спецтехники — классы нагрузки F.
• Освещение: в некоторых случаях необходимо учитывать наличие освещения в лотке для водоотведения. Например, если лоток устанавливается на территории с низкой освещенностью, то может потребоваться установка специальных светоотражающих элементов на лотке для обеспечения безопасности.
• Длина и ширина: при выборе лотка необходимо учитывать его размеры. Длина и ширина лотка должны соответствовать размерам и геометрии входного отверстия водоотводного канала. Ни слишком короткий, ни слишком длинный лоток не смогут обеспечить правильное водоотведение.
• Окружающая среда: при выборе лотка необходимо учитывать условия окружающей среды. Например, если лоток будет устанавливаться в месте с высоким уровнем коррозии, то рекомендуется выбирать материалы, устойчивые к коррозии, такие как нержавеющая сталь или полимербетон.

Правильный выбор лотков для водоотведения играет важную роль в обеспечении безопасности и эффективности системы водоотведения. Учитывая основные критерии, перечисленные выше, Вы сможете подобрать подходящий вариант лотков для конкретного объекта.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Последовательность операций при организации линейного водоотвода

1. С помощью веревки и колышек обозначают осевую линию прохождения будущего водоотвода.
2. Изучают метеоданные, и на их основе определяют вероятный дневной объем стоков, после чего с учетом этой информации вычисляют необходимый пропускной диаметр желоба.
3. Далее, зная требуемый пропускной диаметр, выбирают соответствующую модель лотка и его габариты.
4. С учетом внешних размеров желоба (увеличенных дополнительно на 35…40 см) определяют глубину и ширину траншеи под него. При этом траншея по глубине должна быть немного больше высоты водоотводящего лотка, так как его край в смонтированной системе рекомендуется устанавливать ниже, чем уровень «ноль», по крайней мере, на 5 мм.
5. После того, как будет вырыта траншея и утилизирован выбранный грунт, дно «котлована» покрывают подсыпкой, укрепляя его и создавая необходимый уклон.
6. В траншее укладывают лотки и устанавливают пескоуловители. При этом крайний уловитель с помощью трубы с условным проходом DN100 подсоединяют к основной (более глубоко расположенной) дренажной системе.
7. Пространство между внешней поверхностью лотка и стеной траншеи заливают бетоном, фиксируя водоотводящий желоб по месту установления.

Из чего изготавливаются водоотводные лотки

Для производства бетонных лотков используются различные виды фибробетона. В готовый раствор вводятся измельченные полипропиленовые волокна, которые позволяют снизить усадочную деформацию изделий, а также повысить их стойкость к изгибающим усилиям. В состав бетона также может вводиться металлическая фибра.

Также распространены железобетонные водоотводные лотки, которые производятся с применением цемента марок не ниже М 500 и дополнительным армированием.

Все каналы, в том числе имеющие вертикальный водослив, комплектуются решетками. Это необходимо для их защиты от листьев и прочего мусора. Выбор материала применяемых решеток зависит от места расположения магистрали и предполагаемой нагрузки. Решетки крепятся к бетону посредством специальных винтов. Они могут сниматься для чистки.

Особенности материала изготовления желобов

Материалом изготовления желобов для отвода вод служит полимербетон. Это особый вид бетонной смеси, полученной с помощью процесса полимеризации (создание высокомолекулярных соединений). Вместо традиционного минерального вяжущего вещества (цемент, песок или силикат) в состав входит полимер. Он представляет собой вязкий материал – полиэфирную смолу.

В процессе изготовления получается легкий и высокопрочный материал, который совмещает химическую инертность и малый вес пластика с прочностью и долговечностью бетона из цемента и воды.

Стандартпарк предлагает полимербетонные желоба стандарной и усиленных серий CompoMax по конкурентной цене от производителя. Если вам необходима помощь с выбором изделия, дополнительная информация или консультация на счет монтажа, обращайтесь к менеджерам компании!

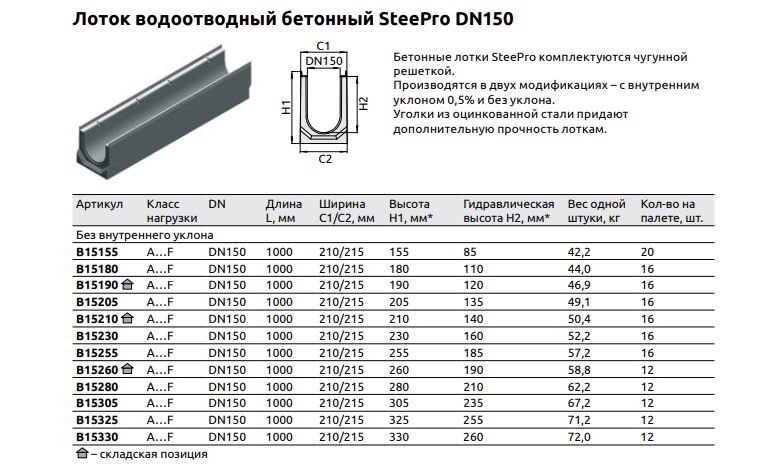

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность водоотводящей системы.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

• Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
• Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных комплексов, скопления гаражей и в малых промышленных зонах.
• Класс Е600 предназначен для устройства водоотвода с автомагистралей, больших промышленных предприятий и железных дорог.
• Класс F900 имеет наибольшую прочность и применяется для водоотвода с территории аэропортов, портов и крупных логистических центров.

В бытовом строительстве применяются лотки водоотводные полимербетонные (стоят дешевле бетонных) или бетонные класса С250.

Все бетонные лотки можно разделить и по их параметрам. В настоящее время выпускаются лотки стандартной длины, составляющей 1 м, и различного внутреннего сечения, которое может изменяться от 100 мм до 500 мм.

Полимеры (пластик)

Термопластические полимеры

Полипропилен — применяется для изготовления лотков со средней нагрузкой, хорошо переносит механическую нагрузку и не растрескивается при низких температурах.

Полиэтилен низкой плотности (ПЭНП) — используется для создания легких лотков и в результате имеет низкую нагрузку. Он также очень хорошо переносит агрессивные жидкости и является устойчивым к коррозии.

Примечание: термопластические полимеры менее износостойки, чем термореактивные полимеры, но проще в обработке.

Термореактивные полимеры

А при использовании фенопластов и эпоксидных смол лотки получаются более износостойкими, но требуют более трудной обработки и соблюдения определенных условий в процессе изготовления.

Примечание: термореактивные полимеры обладают высокой полимеризацией, что делает их более стойкими к воздействию различных химических материалов и высоким температурам.

• При выборе лотков необходимо учитывать их прочность, устойчивость к механическим повреждениям, агрессивным жидкостям и температуре, а также условий их эксплуатации.
• Термопластические полимеры, такие как полипропилен и ПЭНП, могут быть использованы для производства лотков в средней и низких нагрузках соответственно.
• Фенопласты и эпоксидные смолы повышают износостойкость лотков, но также требуют более сложной обработки.

Что учитывать при выборе пластиковых лотков

Для правильного выбора подходящего для конкретного места водоотвода следует учесть следующие факторы:

• Максимальную весовую нагрузку, которую будет испытывать система. В расчет берется наличие транспорта, тяжелой техники, пешеходов. Так, для промышленных зон, речных портов, аэродромов преимущество отдается бетонным изделиям. Пластик же используется в местах с меньшими нагрузками;
• Предполагаемое количество осадков или стоков. По этому параметру определяется пропускная способность лотков (их внутреннее сечение). Для этого необходимо к среднемесячной норме осадков добавить еще 25 %.

Линейный водоотвод из лотков

Установка лотков водоотводных выглядит таким образом:

1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны: достаточно использовать колья и бечевку.
2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
3. Определив диаметр, можно приступать к выбору самих лотков и их габаритов.
4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.
6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

https://youtube.com/watch?v=X7SfknZ3rqU

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, и участок будет защищен от воздействия влаги. При необходимости можно устанавливать водоотводные лотки своими руками, и созданная конструкция ни в чем не уступит работе специалистов.

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, “магистрального типа” лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

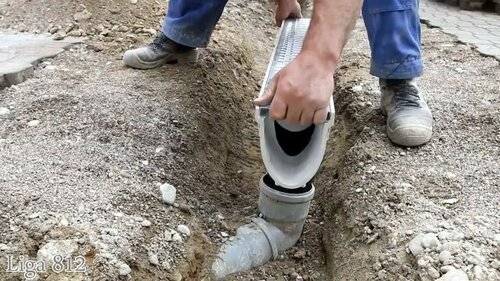

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

• песок;
• бетон;
• герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
5. соединить оборудование с входящими и выходящими системами отвода воды;
6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

1. Согласно с разработанным проектом размечается месторасположение сети лотков.
2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

Правильно установленный водоотводной лоток

3. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
4. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
5. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
6. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
7. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

Конструкция и виды водоотводных лотков

Перед тем, как купить водоотводные лотки, предлагаем ознакомиться с их разновидностями и назначением. Конструктивно типовой лоток представляет собой литой желоб П-образной формы в сечении, у которого открытую грань при монтировании водостока закрывают чугунной решеткой. При этом стандарт EN 1433, действующий на территории Евросоюза, определяет четыре разновидности водоотводящих лотков, описанных ниже.

Лоток сточный

Он изготавливается в виде прямолинейного желоба, в который вода поступает по всей его длине. Исполнение «I» такого водоотвода устанавливают без фундамента, не используя обмуровку, а исполнение «М» — с применением подсыпки и на собственный фундамент.

Лоток щелевой

Изготавливается в виде квадратной балки, у которой имеется сквозное отверстие (обычно круглое) по ее центральной оси и продольная щель вверху. При этом щель, обеспечивающая попадание внутрь такого водоотвода сточных вод, может быть как прерывистой, так и сплошной. Подобного типа лотки могут устанавливаться взамен коробчатых аналогов, снабжаемых решетками.

Лоток бордюрный

Это разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.
