Обзор водоотводных лотков из нержавейки

Классификация лотков и решеток по допускаемой нагрузке

Водоотводные лотки и водоприемные решетки рассчитываются на определенный класс нагрузок и классифицируются в соответствии с их применением. Существует 6 главных модификаций, обозначающихся:

• A15;
• B125;
• C250;
• D400;
• E600;
• F900.

В качестве единицы измерения нагрузки используется Килоньютон (кН). Таким образом, модификация А15 соответствует допустимой нагрузке 1,5 т/м2. В таблице 1 приводится подробное описание допускаемых напряжений и областей использования основных модификаций лотков водоотведения и защитных решеток.

Вид	Обозначение	Область применения
	A15 (до 1,5 т/м2)	Зоны передвижения, предназначенные только для использования пешеходами и велосипедистами: пешеходные дорожки, тротуары, садово-парковые зоны, дорожки для велосипедистов, благоустройство детских площадок, дачные участки, частные домовладения.
	B125 (до 12,5 т/м2)	Пешеходные зоны, исключающие движение автотранспорта, открытые площадки, автомобильные стоянки для легкового автотранспорта, частное строительство, коммерческие автостоянки и гаражные комплексы, автострады с небольшой пропускной способностью.
	C250 (до 25 т/2)	Тротуары, авторемонтные мастерские, обочины автотрасс, парковки автотранспорта, гаражные комплексы, автозаправочные станции, средненагруженные автомагистрали.
	D400 (до 40 т/м2)	Обочины шоссейных магистралей, автозаправочные станции, авто-тракторные мастерские, транспортные терминалы, промышленные территории, автострады со средней и повышенной пропускной способностью.
	E600 (до 60 т/м2)	Автотрассы городского значения, транспортные терминалы, заводы и фабрики, объекты портовой инфраструктуры, автострады с высокой пропускной способностью, допускающие движение тяжелой колесной техники.
	F900 (до 90 т/м2)	Промышленные объекты с высокой интенсивностью движения тяжелой техники, объекты портовой инфраструктуры, взлетно-посадочные полосы, военные объекты.

Устойчивость к внешним воздействиям

Лоток водоотводной из нержавеющей стали обладает высокой устойчивостью к внешним воздействиям, что делает его надежным и долговечным решением для водоотводных систем. Нержавеющая сталь имеет высокую антикоррозионную защиту, что позволяет лотку сохранять свою работоспособность в любых погодных условиях.

Благодаря своей конструкции и материалу, лоток водоотводной из нержавеющей стали обладает высокой устойчивостью к механическим воздействиям. Он может выдерживать большие нагрузки и не деформироваться под воздействием тяжелых автомобилей и других транспортных средств. Более того, нержавеющая сталь обладает высокой устойчивостью к ударам и вибрации, что позволяет лотку эффективно справляться с повышенными нагрузками.

Для повышения устойчивости к внешним воздействиям, лоток водоотводной из нержавеющей стали может быть дополнительно оборудован различными элементами защиты. Например, заглушками, которые предотвращают попадание мусора и посторонних предметов в систему водоотвода, или решетками, которые обеспечивают безопасность прохода пешеходов и защищают от попадания крупного мусора.

• Высокая антикоррозионная защита
• Устойчивость к механическим воздействиям
• Дополнительные элементы защиты

Составляющие элементы конструкции

Дренаж состоит из следующих основных элементов:

• дренажного колодца;
• водосборника;
• лотков;
• пескоуловителей;
• приямков;
• каналов;
• перфорированных труб.

Перенасыщенный водой грунт отдает часть влаги фундаменту. С наступлением холодов вода способствует ухудшению структуры материала, что приводит к образованию трещин. Это приводит к ослаблению несущих характеристик основания здания, его перекосу или полному разрушению. Поэтому за состоянием грунта нужно следить.

С целью отвода воды на участке обустраивают специальные устройства и ливневки. Нужно ли это делать, каждый определяет самостоятельно. Если на поверхности долго не высыхают лужи после дождя, то грунт глинистый или тяжелый. Могут в непосредственной близости к поверхности находиться грунтовые воды. Тогда систему необходимо делать в обязательном порядке.

Водоотводные лотки: 10 советов по выбору и установке

Вода камень точит. Смысл этого выражения особенно сильно понимаешь тогда, когда сам берешься за строительные работы, в частности обустройство фундамента или придомовой территории. Если грамотно не организовать систему водоотвода, то дождевая и талая вода, накапливаясь в непредназначенном для этого месте, будет действовать разрушающе. В итоге может пострадать фундамент, а также материалы, используемые для покрытия дорог, парковок, придомовой территории и т.д. Выбрать водоотводные лотки и установить их не так уж сложно, потому этим этапом работ никогда не стоит пренебрегать.

Разновидности водоотводных лотков

бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые

Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.

Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.

Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).

Сфера применения изделий

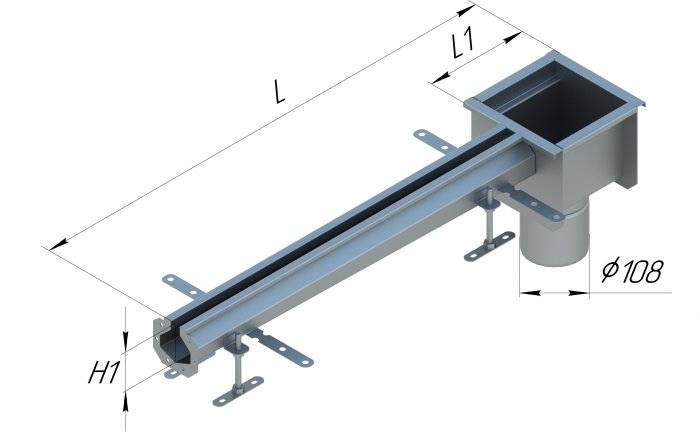

Стальные лотки для Пищепрома

Лоточные изделия из нержавейки применяют как в помещении, так и на открытых участках. В первом случае их используют для промышленных нужд:

• на предприятиях общественного питания;
• в торговых точках;
• при изготовлении лекарств, парфюмерии и косметики;
• в медучреждениях и лабораториях;
• в бассейнах, банно-прачечных комбинатах, саунах;
• в индустрии нефтепереработки.

Открытое использование лотков возможно для отведения воды с садовых дорожек, балконных и террасных конструкций, остекленных фасадов, лестничных пролетов. Устройства применяют при создании зимних садов и озеленении крыш.

Технические характеристики

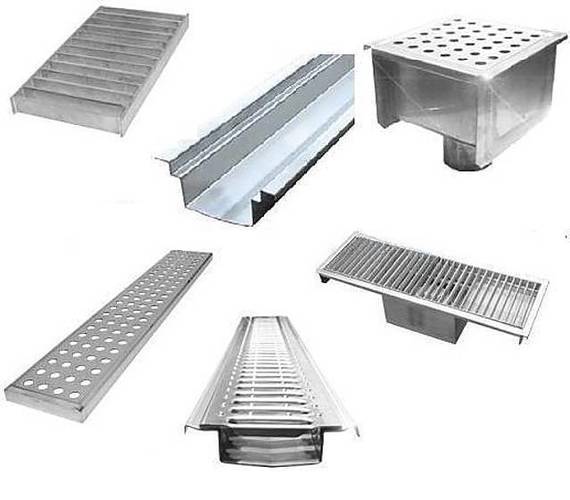

Решетки для водоотводных лотков

Водоотводные конструкции внешне напоминают желоба, днище которых сделано так, что его половинки сходятся в центре под углом. Благодаря этому лотки меньше засоряются. Корпус обычно закругленной формы, что позволяет ограничить оседание загрязнений и способствует легкому очищению.

Размерные показатели устройств:

• Начальная глубина варьируется от 60 до 90 мм, конечная — от 100 до 300 мм.
• Ширина от 100 до 400 мм.
• Стандартная длина секций от 1000 до 9000 мм.

Производители предлагают конструкции с двумя вариантами сечения по длине секции: простым и переменным. Последний вариант подойдет для тех случаев, когда отсутствует возможность вывести требующийся уклон по уровню пола. Создание нужного угла на дне лотка позволяет обеспечить необходимую жесткость всей конструкции и эффективное осушение.

Изделия выполняют из нержавеющих стальных сплавов толщиной от полутора до трех миллиметров.

Детали лотков соединяют сварочным методом или с помощью фланцев на торцах секций. Сборка лоточных секций производится нержавеющими болтами через уплотнительную прокладку.

Рекомендации по уходу за лотками водоотведения

Чтобы обеспечить долгий срок службы и эффективную работу лотков водоотведения, необходимо проводить регулярный уход за ними. В этом разделе представлены основные рекомендации по уходу за лотками водоотведения.

Очищение лотков: Регулярно очищайте лотки от накопившейся грязи, песка, листьев и других загрязнений. Для этого используйте щетку, металлическую лопатку или пылесос

Очищение лотков особенно важно после сезона дождей или при сильных осадках.

Проверка свободного прохода: Регулярно проверяйте, насколько свободно вода проходит через лотки. Если замечаете затруднения в прохождении воды, может потребоваться чистка или ремонт лотков.

Поддержание плотности соединений: Проверяйте состояние соединительных элементов лотков, убедитесь, что они плотно прилегают друг к другу

При необходимости замените изношенные или поврежденные элементы.

Профилактический осмотр: Регулярно осматривайте лотки водоотведения на наличие повреждений или трещин. В случае обнаружения дефектов, немедленно проведите ремонт.

Защита от механических повреждений: Предотвращайте падение тяжелых предметов на лотки и избегайте прямого контакта с острыми или резкими предметами, чтобы избежать возможных повреждений.

Следуя этим рекомендациям и заботясь о лотках водоотведения, вы обеспечите их долговечность и эффективность работы на долгие годы.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

• систему водоотвода с кровли;
• поверхностный водоотвод;
• внутренний отвод воды;
• систему отвода грунтовых вод;
• дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка. Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Особенности обслуживания и эксплуатации дренажных систем

Дабы ливневка исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание. Для этих целей следует руководствоваться следующими моментами:

• Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора;
• После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости;
• Каждые два года проводится капитальная чистка всех элементов от мусора и осадков, включая промывку из шланга;
• Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.

Какие бывают дренажные конструкции

Все выпускаемые дренажные установки делятся на такие типы:

• поверхностный;
• глубинный.

Остановимся на каждом виде более подробно.

Поверхностный

Предполагает два вида водоотвода:

1. Линейный. Сложный в проектировании. Предназначен для выведения воды за пределы территории. Предотвращает вымывание верхних слоев почвы, защищает дорожное покрытие от разрушения. Представляет собой набор открытых каналов, проложенных на небольшой глубине под наклоном. Через них стекает вода. Предполагается проведение предварительных работ по поверхностному дренированию. После разрабатывается предварительный проект каналов и участков для слива воды. Угол наклона для песчаных почв выдерживается в пределах 0,003, для глинистых – 0,002.
2. Точечный. Монтируется на небольших участках. Выявляются места скопления влаги и размещаются каналы. Самый простой способ отвести с территории излишки влаги. Проект не разрабатывается. Наклон каналов – в пределах 0,005 – 0,01. Монтаж осуществляется закрытым или открытым методом. При закрытом способе используются дренажные лотки, размещенные в траншеях. Сверху устанавливается решетка. Слив осуществляется в траншеи. При этом мусор внутрь не попадает. Лотки делаются из пластмассы или бетона. Вес незначительный, срок службы существенный. При открытом способе укладка комплектующих происходит в неглубокие канавки, которые после присыпаются щебнем. Внешний вид неприглядный, зато монтировать просто.

Глубинный

Производятся двух видов:

• местный (отводит влагу от отдельных строений);
• общий (отводит воду со всего участка).

Местные установки делятся на такие подвиды:

Наименование	Описание
Кольцевые	Отводит влагу из подвалов и от фундаментов. Размещается по периметру здания. Функционал зависит от размера участка и глубины нахождения грунтовых вод. Монтаж можно осуществлять после окончания строительства объекта.
Пристенные	Выполняет основную задачу – отводит лишнюю влагу из подвальных помещений, расположенных на глине или суглинках. Может устанавливаться в целях профилактики. Комплектация включает в себя трубы с фильтрующими характеристиками. Установка труб происходит ниже уровня фундамента. Если основание здания находится слишком глубоко, то система монтируется на поверхности.
Пластовые	Позволяют отвести от территории грунтовые воды. Как установить систему? До начала проведения строительных работ. Монтируется поверх грунта. Конструктивные особенности – наличие подземной дрены, задача которой – собрать и отвести подземные воды. Устройство устанавливается в случаях неспособности трубчатого дренажа обеспечить защиту здания от подземных вод, при наличии на участке пород различного типа и обводненных закрытых зон.

Глубинное дренирование выполняется горизонтальным, комбинированным и вертикальным способом.

Как выбрать подходящую дренажную систему

Критерии выбора у всех разные. Многое зависит от назначения конструкции. Если предстоит осушать участок, необходимо обустроить дренажные каналы. Для отвода с крыш осадков необходимо установить ливневку. Система для уличной установки и в квартиру разнится, хотя в одном и в другом случает желательно приобрести трубы из пластика. Они долговечные, не боятся агрессивных сред, легко монтируются, стоят недорого.

Где купить комплектующие? Можно посетить специализированную торговую точку, ознакомиться с представленным ассортиментом, получить консультацию у профессионального менеджера по продажам, изучить новинки, определить, что сколько стоит, прикинуть общие затраты на монтаж системы. Какой фирмы приобрести товар, зависит от личных предпочтений. Тут рекомендации не всегда уместны.

Можно заказать набор онлайн в интернет – магазине. Главное – определиться с функцией и производителем, а также проверить поставщика на порядочность. Нельзя зариться на бюджетные товары. Высококачественными они быть не могут. Желательно отдавать предпочтение продукции известных производителей, которые на рынке не один десяток лет, и не запятнали свою репутацию некачественным товаром.

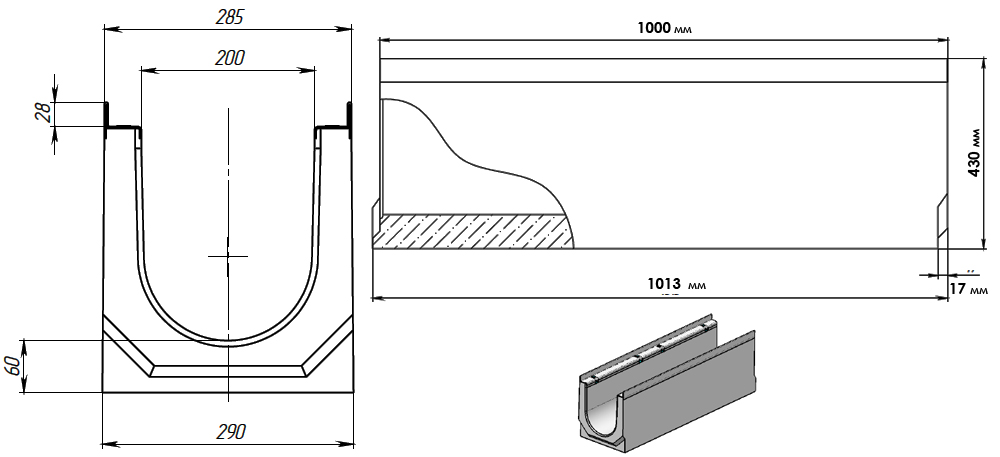

Виды бетонных желобов

Телескопический водоотводный желоб

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

• Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
• Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
• Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
• Дренажные.Tos izmanto, lai uzstādītu kanalizācijas sistēmu no ēku un pagraba grīdu pagrabiem.
• Krūms. Tos izmanto vētru ierīcei gar ceļa sliedēm.
• Kanalizācija. Ir kanalizācijas kolektora elementi.

Izvēloties vēlamo notekcaurules veidu, ir vērts vadīt viņu kravas klasi. Atkarībā no nokrišņu mērķa ir uzstādītas vairāk vai mazāk pastiprinātas paplātes. Sadaliet tos klasēs:

• A15: Paredzēts izmantošanai gājēju ietvēs, velosipēdu ceļos, privātajā dārza īpašumos.
• B125: izmanto mazās stāvvietās, ceļi ar zemu intensitāti.
• C250: izmanto mērenām kravām uz ceļiem vai mājsaimniecības celtniecībai. Šādu notekcaurules izmaksas ir viena no zemākajām.
• D400: Tos izmanto lielās autostāvvietās, ceļos ar intensīvu satiksmi un industriālas rūpniecības objektu zonām.
• E600: paredzēts kanalizācijas sistēmas ierīcei no dzelzceļa sliežu ceļa, lielām automašīnu līnijām un lielceļiem, lielām rūpniecības telpām.
• F900: visspēcīgākais notekcaurules veids, ko izmanto vētras uzstādīšanā uz skrejceļiem.

Trapecveida kanalizācijas betona paplāte

Arī visas dzelzsbetona paplātes tiek klasificētas formā:

• U formas;
• P formas;
• trapecveida;
• paraboliski.

Lai negaisa kanalizācijas ierīcei izvēlētos optimālo rievu, kas izgatavota no betona, ir pareizi jāaprēķina paredzamais lietus ūdens tilpums. To nosaka ar Snip -85 -par katru reģionu, ir savs rādītājs par notekas tilpumu gadā. Tikai pēc tam tiek izvēlēts paplāšu šķērsgriezums.

Рейтинг качественных водоотводных лотков

Продукция считается базовым элементом системы водоотвода. Основное предназначение – транспортировка сточных вод к точке сброса. При изготовлении используется прочный пластик. Параметры изделия – 130*100*1000 мм. Подходит для установки на участках с небольшой нагрузкой и минимальной интенсивностью передвижения. Вертикальные и продольные ребра обеспечивают отменную жесткость конструкции, а также не дают возможности смещаться лотку при установке. Решетка чугунная, удерживает мусор и предотвращает его попадание в канал. Места монтажа:

• парковые зоны;
• пешеходные участки;
• велодорожки;
• коттеджные участки;
• вокруг стадионов и футбольных полей.

Прежде чем приступать к монтажу конструкции, необходимо определить тип местности и объем водосбора. Это нужно для точного расчета пропускной способности системы. Специалисты отмечают простоту установки. Элементы легко и просто стыкуются по прямой в одну линию. Можно использовать компоненты одной высоты или формировать каскады. В дождеприемнике необходимости нет. Линия с обеих сторон закрывается заглушками. Для монтажа решеток к лоткам используют защелки. Дополнительные крепежи не применяются.

Средняя цена – 1370 рублей.

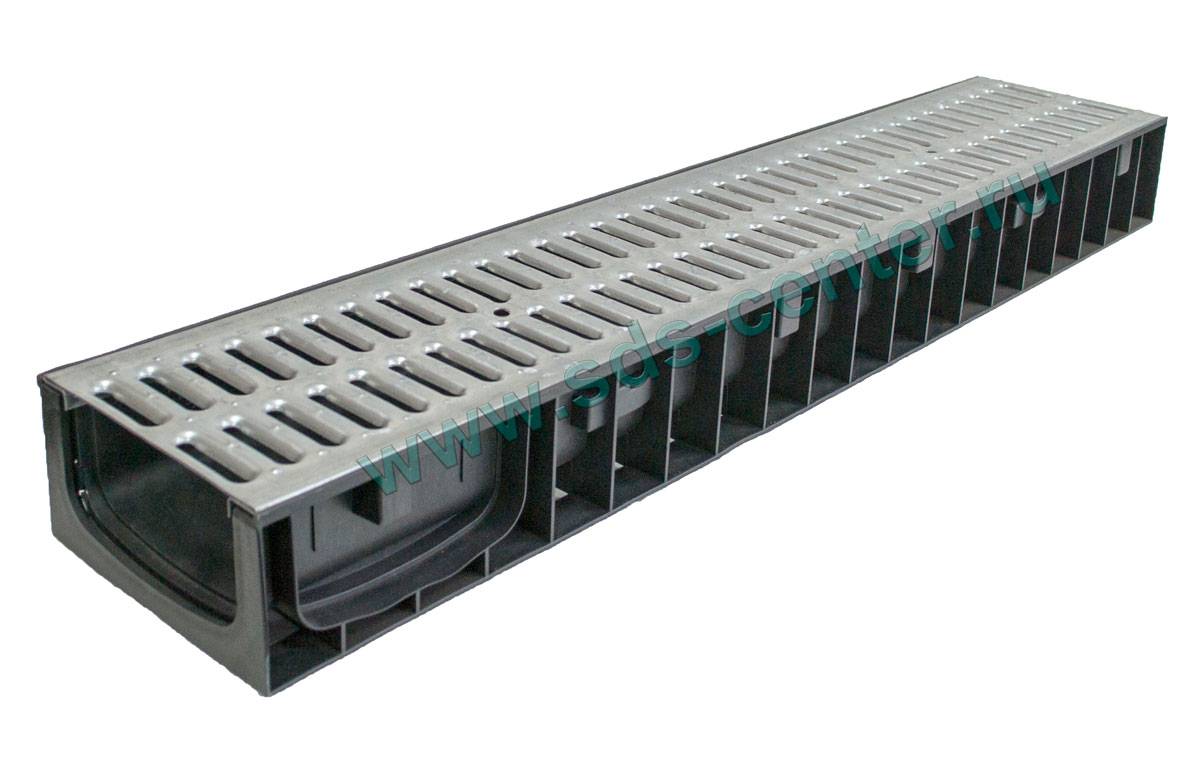

Лоток водоотводный S`Park 3 пластиковый DN100H100 с решеткой щелевой чугунной кл. А15 (комплект)
Достоинства:

• недорогое приобретение;
• устойчивость к температурным перепадам;
• функциональность;
• не боится агрессивных химических сред;
• простота монтажа;
• небольшой вес;
• прочность используемых материалов.

class=’s-article__points-list’>

Недостатки:

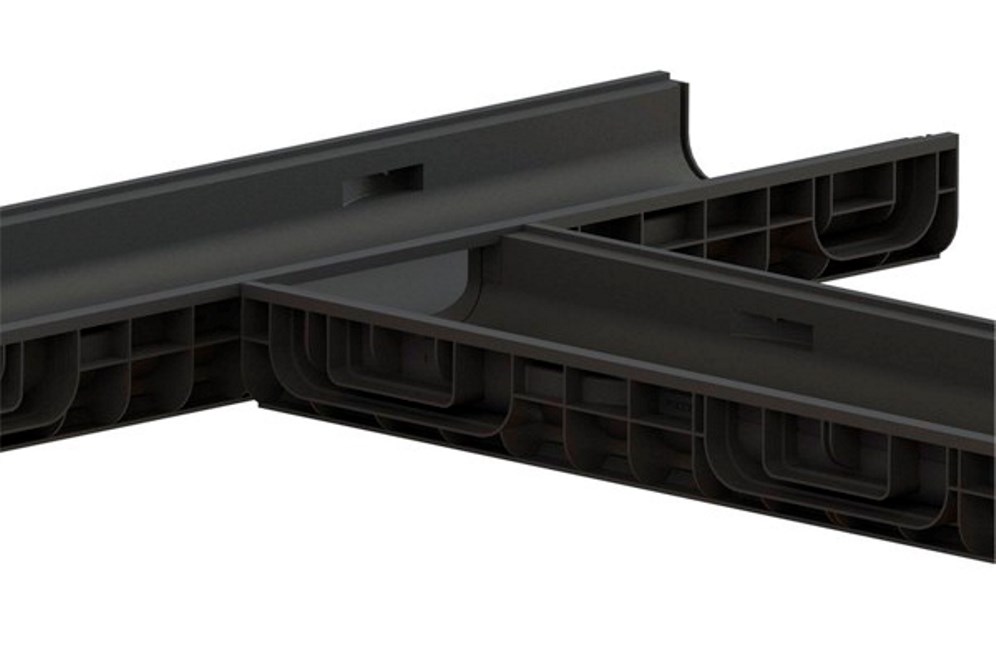

Лоток водоотводный пластиковый PolyMax Basic DN100 H80 стандартный борт

Лоток с усиленными насадками изготовлен из высокопрочного пластика. Параметры – 1000*156*95 мм. Вес – 1,02 кг. Выдерживает значительные нагрузки. Приобретается для отвода стоков с дачного участка, где предполагается только пешеходная нагрузка или наезд легкового автомобиля. Благодаря усиленным насадкам решетки прочно опираются на стенки лотка, что позитивно сказывается на его износостойкости. Для герметичной стыковки элементов между собой специалисты советуют использовать герметик Standartpark.

Лоток водоотводный пластиковый PolyMax Basic DN100 H80 стандартный борт
Достоинства:

• высокая морозостойкость;
• повышенный рабочий ресурс;
• качество используемого материала;
• наличие усиленных насадок;
• долгий срок службы;
• функциональность;
• практичность.

class=’s-article__points-list’>

Недостатки:

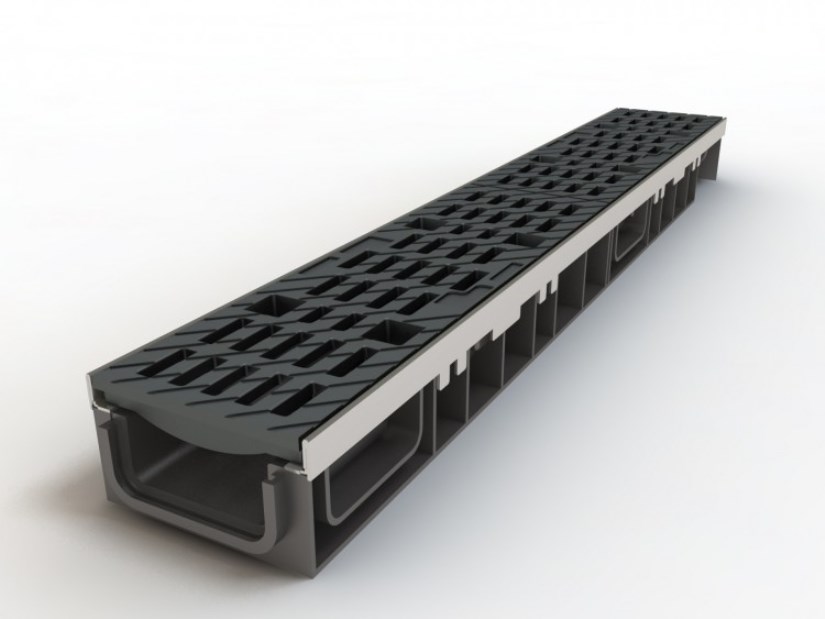

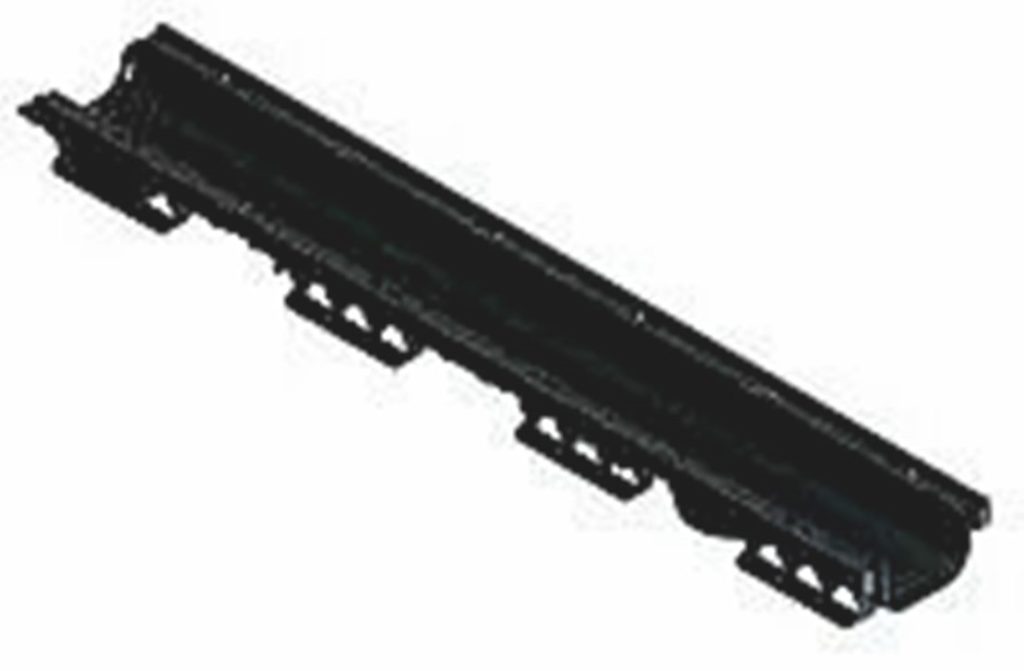

Лоток водоотводный пластиковый PolyMax Basic DN200 H80

Новинка на рынке дренажных систем. Пользуется повышенным спросом благодаря увеличенной рабочей ширине (200 мм) и незначительной высоте – 80 мм. Длина конструкции – 1000 мм. Изготовлена из пластика. Идеальный вариант для монтажа водоотводной системы на участках, где глубина заложения ограничена. Пропускная способность отменная. Для склеивания элементов желательно использовать клей – герметик MS-35 Polymer.

Реализаторы просят за товар 1065 рублей.

Лоток водоотводный пластиковый PolyMax Basic DN200 H80
Достоинства:

• небольшая высота;
• идеальная пропускная способность;

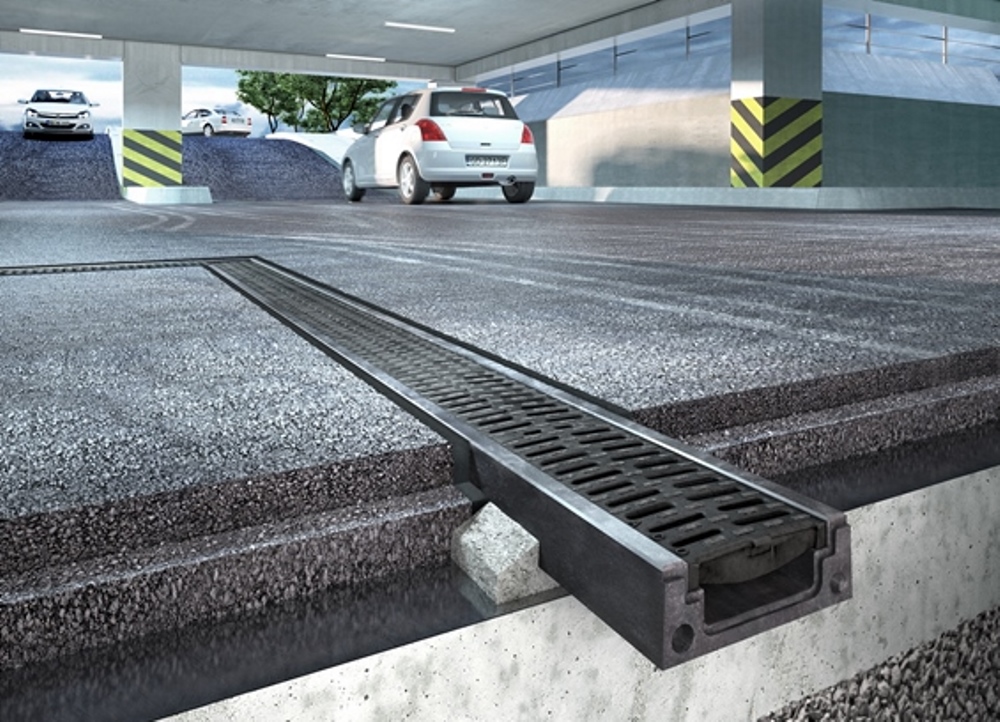

• подходит для монтажа в многоуровневых паркингах или подземных стоянках;
• выходы на 160, 110 и 50 мм;
• варианты стыковки с лотками 55 и 80 мм;
• соотношение цены и качества;
• положительные отзывы.

class=’s-article__points-list’>

Недостатки:

Параметры, влияющие на подбор дренажных труб

Работоспособность и долговечность системы водоотведения обеспечивается правильным выбором дренажных труб. От чего он зависит:

• От площади участка;
• Высоты залегания грунтовых вод;
• Среднегодового количества осадков по региону;
• Типа грунта на участке;
• Рельефа;
• Глубины укладки.

В низинных местах специалисты рекомендуют использовать изделия диаметром 63 и 110 мм. Они способны осушать участок по ходу канализации в радиусе 4-5 м. Гибкие однослойные изделия укладывают на глубину 0,7-1 м.

Например,  пристенный дренаж для защиты фундамента выполняется двустенными трубами с классом жесткости SN 6. Их можно размещать на глубине до 2,5 м. Диаметр зависит от объема воды, которая будет проходить через дренаж.

Выбор труб в зависимости от типа грунта:

• Щебень — перфорированная труба, фильтрующий материал не обязателен;
• Песок — трубы с геотканью + обсыпка из щебня;
• Суглинок —    трубы с фильтрующей оберткой + обсыпка щебнем слоем до 20 см;
• Глина — трубы с оберткой из геотекстиля или кокосового волокна;

Устройство ливневой канализации

Ливневка (она же ливневая канализация) – это специальная водоотводная конструкция, составленная из водостоков, трубопроводов, приемников воды, фильтров (удерживают мусор), смотровых колодцев и объемного накопительного колодца, собирающего дождевую воду. Все эти элементы собираются в одну систему и позволяют эффективно удалять с территорий и объектов лишнюю воду, которая уходит самотеком.

Основные виды ливневой канализации:

1. Открытая – самый примитивный вариант, подходит для приусадебных участков, расположенных за городом. Отвод воды в системе осуществляется с использованием открытых лотков/канав, собранная вода уходит в грунт или водоем.
2. Закрытая – предполагает качественный сбор/отвод воды. Используются закрытые водоприемники, система подземных трубопроводов, в зонах установки фитингов для ревизии системы создаются смотровые колодцы. Собранную воду можно потом использовать. Предполагается выполнение земляных работ.
3. Смешанного типа – система комбинированная для удаления воды вдоль площадок и дорог. Лотки открытые, но часть элементов проходит под землей.

По типу сбора воды канализация может быть линейной и охватывать все (дорожки, площадки, кровля) или точечной с установкой дождеприемников только под водосточными трубами.

• Площадь, с которой удаляется вода.
• Средний объем осадков в климатической зоне.
• Характеристики и свойства почвы.
• Коммуникации, которые проходят под землей.

Система водоотведения чаще всего создается из поливинилхлоридных канализационных труб диаметром 11-12 сантиметров, обладающих достаточными прочностью и стойкостью. Трубы обязательно должны быть смонтированы с уклоном 5 сантиметров на погонный метр в сторону накопителя. Трубопроводы ливневой канализации организуются так же, как и в случае с монтажом бытовой.

Смотровые колодцы используют для возможности обслуживать систему, вовремя удалять засоры. Колодец нужен как в смешанной, так и в закрытой системе ливневки, устанавливают его в самой низкой точке. Колодец накапливает и распределяет/сбрасывает воду, его объем должен быть соответствующим объему жидкости.

Колодец может быть сделан из металла (требует обязательной гидроизоляции), пластика (долго служит, стоек к разным воздействиям), бетона (или полимербетона). Бетонный канализационный накопительный колодец – лучший вариант для загородного участка, но нужно подумать о его доставке и монтаже (большой вес требует привлечения спецтехники).

Для эффективной эксплуатации в колодце делают дно из готового изделия или путем заливки бетона. Сверху на колодец монтируют крышку с люком.

Накопитель для канализации можно сделать и своими руками: выкопать котлован, засыпать песок и щебень, забетонировать дно, сделать опалубку и проложить в нее армокаркас, установить трубы, забетонировать, выполнить гидроизоляцию. Потом устанавливается чугунная решетка.

При проектировании системы ливневки желательно учитывать последующее использование собранной воды – для полива, производственных и хозяйственных нужд (но только после очистки). Лотки для сбора воды могут быть пластиковыми и металлическими, сделанными из композита или бетона. Чаще всего выбирают лоток бетонный ввиду явных эксплуатационных преимуществ.

Чтобы исключить травматизм и попадание в систему разного мусора, монтируют лоток бетонный с решеткой, которая защищает и делает поверхность изделия безопасной. Обычно решетки выполняют из металла.

Как правильно рассчитать сечение

Для правильного выбора площади поперечного сечения водоотводных желобов, нужно провести необходимый расчет. Как и для любого расчета, необходимо иметь исходные данные:

• расчетную плотность стока;
• поверхностные характеристики сточного бассейна;
• объем и интенсивность осадков.

Единицей измерения расхода воды является (л/сек)/Га.

Основным критерием выбора ливневого или дренажного водоотвода является его пропускная способность. Величина этого параметра обусловлена количеством вторичных водоприемников, питающих основную дренажную магистраль ливневой канализации и угла наклона магистрали.

Для того чтобы рассчитать среднее количество осадков на территории участка можно воспользоваться следующим соотношением:

КО=К*ИО*ПС

где:

• КО – искомое среднее количество осадков;
• К – коэффициент, учитывающий особенности грунта сточного бассейна;
• ИО – интенсивность и объем осадков;
• ПС – расчётная площадь стоков.

В таблице 2 приводится значение коэффициента, учитывающего особенности грунта поверхности стока.

Коэффициент	Тип поверхности
0,06-0,37	Дерн и травянистое покрытие
0,16-0,4	Отсыпка из гравия
0,26- 0,7	Отсыпка из щебня
0,46	Блочное покрытие, соединённое без изоляционных средств
0,61	Природный камень, скрепленный без изоляционных средств
0,81	Природный камень, скрепленный цементным раствором
0,91	Бетонное и асфальтное покрытие

Для наглядности произведем расчет водоотводного пластикового лотка по следующим исходным данным:

площадь поверхности стоков ПС=600 м²;

в качестве покрытия используется асфальт. Согласно приведенным в таблице 2 данным, коэффициент К, для этого вида покрытия, равен 0,91;

согласно данным синоптиков, интенсивность осадков в рассматриваемом регионе равняется 80, другими словами, ИО=80,

Подставив в имеющуюся формулу исходные данные и произведя пересчет единиц измерения, получим:

КО= 0,91×(80 ×600)/10000=4,32.

Для того чтобы выбрать необходимую модель стандартного пластикового водоотвода воспользуемся данными, приведенными в таблице 3.

Обозначение	Уклон
0,1	0,05	0,03	0,02	0,015	0,01	0,005
ЛВ -20.260.20	93,84	66,36	51,41	41,97	36,35	29,68	20,97
ЛВ-10.160.15,5	24,13	17,11	13,21	10,78	9,36	7,64	5,38
ЛВ -10.14,50.12	6,52	4,61	3,57	2,91	2,49	2,06	1,46
ЛВ -10.14,50.06	13,53	9,58	7,43	6,1	5,25	4,29	1,36

Важно! Для полимерных, бетонных, железобетонных, композитных и металлических водоотводных лотков существуют специальные таблицы, аналогичные таблице 3. Согласно данным приведенным в таблице 3, оптимальным вариантом для устройства ливневой канализации будет полимерный лоток ЛВ -10.14,50.06. Согласно данным приведенным в таблице 3, оптимальным вариантом для устройства ливневой канализации будет полимерный лоток ЛВ -10.14,50.06

Согласно данным приведенным в таблице 3, оптимальным вариантом для устройства ливневой канализации будет полимерный лоток ЛВ -10.14,50.06.

Что еще учесть при выборе?

Выбирая водоотводные лотки, также учитывайте следующее:

пропускная способность, т.е. объем воды, которую система, включая водоотводные лотки, сможет принять и отвести за единицу времени. Чем больше лоток, тем выше пропускная способность. При подборе стоит учитывать интенсивность осадков в регионе, особенности территории (это придомовой участок, где обычно сухо, или зона перед автомойкой), площадь территории водосбора

Также важно учесть параметры выпусков в ливневую канализацию, чтобы водоотводы не оказались переполненными. Рассчитать пропускную способность лотков можно в специальных программах или, обратившись к специалистам;

габариты лотка рассчитывают по формуле, учитывая объем осадков, площадь участка и коэффициент водоотведения, зависящего от типа покрытия;

в зависимости от особенностей территории приобретаются универсальные (отводят большие объемы воды, часто используются в частном строительстве), износостойкие (справляются с отводом постоянно большого количества воды) или глубокие водоотводные лотки (оптимальны для низинных участков, отличаются повышенной пропускной способностью).
