Как сделать систему водоотведения на дачном участке своими руками

Проводим улучшение состава почвы

Почва с близким стоянием грунтовых вод, и тем более болотная почва, обычно бывает довольно бедной, и если вам удастся ее высушить, то придется все равно ее улучшать, прежде чем вы посадите растения на этот участок. Кроме того, почву нужно проверить на уровень pH: не исключено что почва на участке отличается повышенной кислотностью. Тогда под зиму нужно будет внести от 300 до 400 г извести на квадратный метр или столько же мела, тщательно все перекопать, а весной замерить уровень pH снова, и так делать до тех пор, пока почва не станет нейтральной.

Далее, в идеале, поверх имеющегося грунта, нужно насыпать грунт привозной. Таким образом вы поднимите участок и повысите его плодородие.

Далее, участок нужно перекопать, смешав грунт и добавив доломитовую муку в количестве 300 г на сотку земли. Перед посадкой саженцев (если посадка будет весной, то осеннее внесение удобрений — просто идеальный вариант) нужно внести в пересчете на квадратный метр по 250-300 г древесной золы, ведро перегноя и по чайной ложке с горочкой суперфосфата и сульфата калия (все это под перекопку, пусть даже еще раз придется участок перекопать).

Виды и устройство систем водоотведения

• Закрытого типа (глубинная). Располагается ниже уровня грунтовых вод и способна отводить большие объемы влаги с участка. Монтируется из специальных пластиковых труб с перфорацией. Коммуникация представляет собой разветвление дрен в грунте по всему участку. А по закону сообщающихся сосудов вся вода в итоге попадает в специальный приемник. Это может быть как закрытый резервуар для дальнейшего использования жидкости в хозяйстве, так и большая дренажная яма.
• Открытого типа (поверхностная система). Её еще называют ливневкой. Здесь каналы располагаются вровень с верхней точкой грунта на участке. Основная задача такой системы — сбор и быстрое отведение дождевых/талых вод с участка.

В свою очередь поверхностный дренаж также классифицируют по принципу устройства:

• Линейный. Предназначен для борьбы с большими объемами влаги. Такую систему монтируют из последовательно соединенных между собой лотков (желобов) и защитных верхних решеток.
• Точечный. Здесь основную роль в сборе и отведении воды играют резервуары-дождеприемники, оснащенные специальной защитной решеткой. Вода сначала скапливается в них, а затем по трубам отправляется в конечную точку сбора/сброса.

Устройство своими руками дренажного колодца – как все правильно сделать

Для начала разберемся с тремя основными видами этой детали водоотведения. Он может быть:

1. Смотровой – используется для визуального наблюдения и предотвращения засоров;
2. Накопительный – излишки влаги с участка скапливаются внутри. Подобное устройство требует периодического откачивания;
3. Поглотительный – вода, собранная с территории, уходит в грунт или в близлежащий водоем.

Дело в том, что перед тем, как сделать дренажный колодец необходимо учесть несколько факторов, таких как уклон грунта, глубина залегания грунтовых вод, возможность отведения в какой-либо водоем и т.п. Уже исходя из этих данных и делается вывод о целесообразности того или иного вида.

Неплохое решение – дренажные колодцы из перфорированной трубы

Пластиковый дренажный колодец. В отдельной публикации мы рассмотрим разновидности, преимущества и недостатки колодцев из пластика, а также особенности их монтажа своими руками.

Что касается размеров, то по диаметру никаких норм не существует, а вот глубина дренажного колодца не должна быть менее 2-3 м. Эта величина рассчитана из того, что помимо уклона труб водоотведения, внизу должен оставаться объем, достаточный для дождевой или грунтовой воды. Проще говоря, влага не должна поступать обратно в перфорированные трубы.

Классы лотков в зависимости от испытываемых нагрузок

Существует 6 классов лотков в зависимости от их способности выдерживать те или иные нагрузки:

• A15. Подобные дренажные изделия способны выдерживать нагрузки до 1,5 тонн. Они предназначены для водоотведения от велосипедных и пешеходных дорожек, придомовых территорий и зеленых парковых зон.
• B125. Эти лотки выдерживают нагрузки до 12,5 тонн. Их используют при обустройстве многоуровневых и обычных парковок для легкового транспорта, а также мест с движением транспортных средств, двигающихся с минимальной скоростью.

• C250 (до 25 тонн). Подобные лотки предназначены для обустройства автотрасс, имеющих среднюю и малую пропускную способность.
• D400 (до 40 тонн). Предназначены для автотрасс с большой пропускной способностью, гаражных кооперативов и заправочных комплексов.
• E600 (до 60 тонн). Применяют в промышленных зонах, на больших автомагистралях, железных дорогах и крупных комплексах промышленного назначения.
• F900 (до 90 тонн). Эти лотки используют при строительстве терминалов, портов и аэропортов.

На заметку! Чаще всего при индивидуальном строительстве используют лотки класса C250, так как они имеют вполне демократичную цену и соответствуют всем предъявляемым требованиям.

Как правило, в комплект ЖБВЛ входят не только решетки из чугуна, имеющие облегченные конструкции, но и пескоуловители (2-х и 3-х уровневые). Это надо обязательно учитывать при составлении сметы на строительство того или иного объекта.

Обустройство ливневой канализации своими руками

Смонтировать ливневую канализацию на участке собственного загородного дома можно самостоятельными усилиями. Для этого необходимо сначала произвести расчеты и составить план, выбрать материалы и после этого перейти непосредственно к монтажу.

Особенности устройства ливневой канализации

1. Чтобы уменьшить трудовые и финансовые затраты на подготовку траншей для труб ливневой канализации, можно совместить их с дренами в одной траншее. При этом дренажные трубы укладываются ниже ливневых.
2. Укладка внутренних труб должна производиться хотя бы на 30 см ниже точки промерзания почвы зимой.
3. Дно траншеи необходимо подготовить к укладке, утрамбовав и засыпав песчаной подушкой толщиной в 10-15 см.
4. Если трубопровод тянется на расстояние, превышающее 10 метров, то через каждые 5-6 метров, а также в местах поворотов и соединения с другими трубопроводами, разветвлениями, нужно предусмотреть установку смотровых колодцев.
5. Укладывать трубы необходимо под уклоном, так как вода в них движется самотеком. К коллектору трубопровод должен подходить под углом в 2 градуса.

Необходимые расчеты и выбор материалов

Прежде чем приступить к проекту и тем более к монтажу системы ливневой канализации, необходимо произвести расчеты.

Расчет производительности ливневки, необходимый для определения диаметра труб, подробно описан в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В нем представлена формула, позволяющая вычислить объем принимаемых и отводимых вод:

Q=q20xFxΨ, где

• Q – объем принимаемой и отводимой ливневкой воды;
• q20 – интенсивность осадков, характерная для этого района, л*га/с;
• F- площадь водосборной поверхности, в га;
• Ψ – коэффициент, зависящий от того материала, который покрывает площадь водосбора, его называют еще коэффициентом влагопоглощения.

Интенсивность осадков можно узнать в метеослужбе. Кроме того, это показатель, а также коэффициент, можно найти и в СНиПе.

Поправочный коэффициент, показатели:

• 0,35 для газонов, дерна или открытого грунта;
• 0,4 для щебенки;
• 0, 6 для щебенки с битумом;
• 0,85 для бетона;
• 0,95 для асфальта;
• 1,0 для кровли.

Вычислив объем стоков, можно определить сечение труб и их уклон по таблице.

Таблица — Сечение труб и их уклон

Однако наличие пескоуловителей перед входом должно подразумевать уменьшение наклона труб для лучше отстаивания взвесей.Обычно для ливневой канализации, обустраиваемой на частных участках, которые располагаются в средней полосе, используют трубы с сечением в 110-150 мм, диаметр коллектора же может составлять 200 мм. Усредненный уклон для каждого погонного метра труб в 110 мм составляет 2 см, 150 – 0,8-1 см, 200 – 0,7 см.

Размеры смотровых колодцев зависят от сечения труб, входящих в него. При устройстве канализации на участке для труб до 150 мм допускается диаметр колодца в 70 см при условии, что его глубина не превышает 1,2 м. В среднем же сечение колодцев должно составлять 1 м.

Для обустройства ливневой канализации своими силами удобнее всего использовать все элементы из пластика, так как они достаточно долговечны и просты в монтаже.

Что представляет собой план

План ливневой канализации должен представлять собой схему, в которой указаны места расположения и размеры всех элементов ливневки, в том числе соединителей и поворотов труб, смотровых колодцев. Для составления плана-схемы ливневой канализации необходимо определить длины труб, лотков и желобов в зависимости от местоположения этих элементов. При проектировании кровельной части ливневой канализации нужно знать периметр крыши, которая определяет длину желобов.

Кроме того, в проекте необходимо отметить санитарные зоны для ливневых труб, составляющие 5 метров. В этом диапазоне нельзя вести какое-либо строительство, организовывать компостные ямы, кучи мусора. Также запрещено сажать большие деревья и кустарники, ближе, чем на 3 метра, и загромождать доступ к смотровым колодцам.

Установка дренажной системы для отвода грунтовых вод.

Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.

Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.

Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.

Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.

1. Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
2. Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
3. По составленной схеме производят разметку траншей с помощью колышков и верёвки.
4. Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
5. Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
6. Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
7. Выполняют засыпку щебня слоем 7-10 см.
8. Укладывают дренажные перфорированные трубы отверстиями вниз.
9. Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
10. Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
11. Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
12. Выполняют обратную засыпку траншеи.

Видео устройства глубинного дренажа:

Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.

Чем меньше диаметр трубы тем больше оптимальный угол её наклона:

Отвод собранной воды осуществляется одним из трех вариантов:

• в дренажную трубу;
• на поверхность земли, с дальнейшим оттоком по естественному уклону;
• в канализационную систему

Отвод воды через дренажную трубу

В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:

1. На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
2. Дно траншеи засыпают песком.
3. На песок укладывают слой геотекстильной ткани.
4. Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
5. На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
6. К трубе с помощью переходников присоединяют трубы водоотведения.
7. Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
8. Производится обратная засыпку траншеи исходным грунтом.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

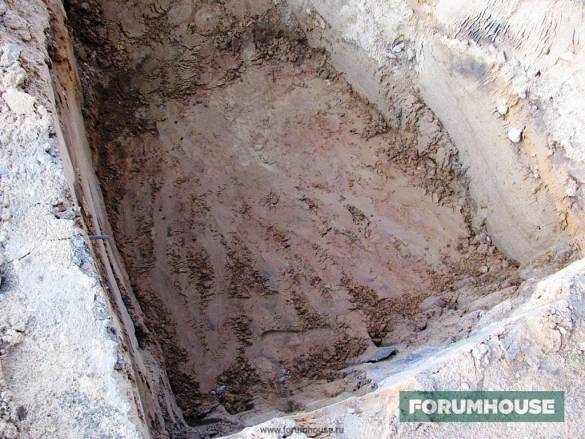

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Материалы для поверхностного водоотвода

Поверхностный сток осуществляется с использованием элементов заводского изготовления. Для системы применяют:

• Лотки. Они бывают бетонные, полимербетонные и пластиковые. Их размеры зависят от расчетного количества воды. Выпускаются лотки шириной от 100 до 500 мм. Большие изделия не применяют для водоотвода частных домов.
• Пескоуловители. Устанавливают для сбора осадка, чтобы не допустить попадания мусора в дренажные трубопроводы и каналы.
• Решетки, которые закрывают лотки.
• Колодцы.
• Приемные камеры для стоков с крыши.
• Монтажные и дополнительные элементы.

Все эти элементы составляют поверхностный линейный водоотвод. Лотки в такой системе располагают в линию таким образом, чтобы собрать стоки со всей поверхности территории и не допустить заболачивания участка. Собранная вода отводится за пределы территории или удаляется в грунт с использованием дренажных колодцев или траншей. Рассмотрим устройство такой системы подробнее.

Из подручных средств

Если для вас более приемлемый первый вариант, вам удастся сэкономить определенную сумму средств. При этом соорудить хорошую ДС вы сможете из многих материалов, даже из покрышек .

Сооружение ДС можно условно поделить на несколько этапов:

Выкапывание траншеи по всему периметру дома. Ее ширина должна составлять примерно полметра, а саму траншею лучше расположить на расстоянии 2-5 метров от фундамента . Глубина траншеи должна быть на одном уровне с фундаментной подошвой.
Определение самой низкой и высокой точек участка.Расчет угла уклона дренажной системы

На участке с уклоном этому этапу стоит уделить особое внимание.
Определение места, в которое будет отведена вода. Функцию такого места может выполнить ближайший водоем либо общая система дренажа (если она имеется).. После успешного выполнения всех этих процедур вам придется выбрать вариант конструкции дрены, подходящий именно для вашего участка

После успешного выполнения всех этих процедур вам придется выбрать вариант конструкции дрены, подходящий именно для вашего участка.

Самостоятельный монтаж водоотвода на даче

Сделать систему дренажа на даче своими руками не сложно. Главное — запастись нужным материалом и чертежами.

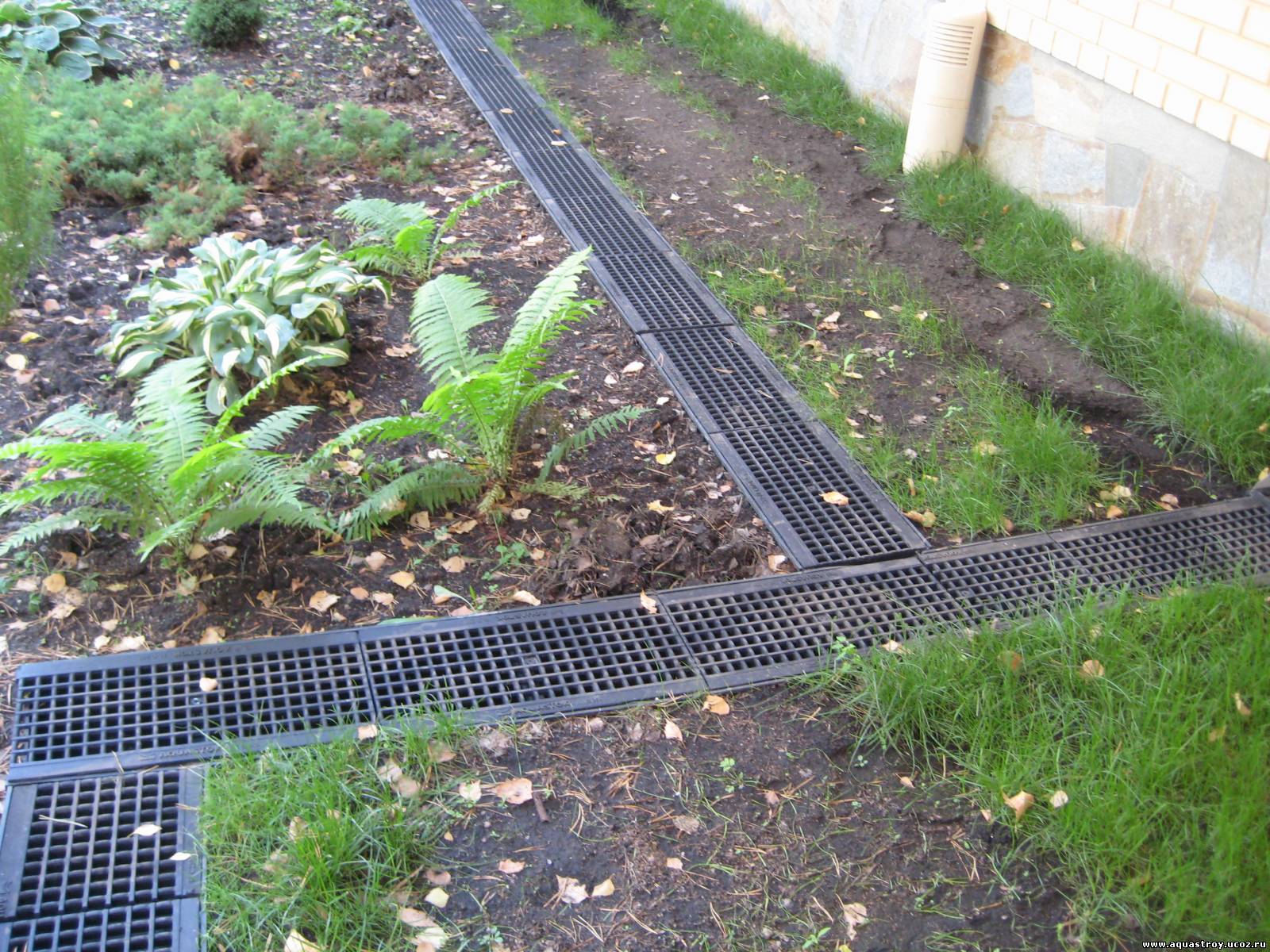

Поверхностный линейный дренаж

Для устройства открытой линейной системы водоотведения работу выполняют в такой последовательности:

1. Согласно проекту подготавливают траншеи. Их глубина должна равняться высоте лотков плюс 10 см на песчаную подушку. По ширине каналы делают также несколько большими — плюс 15-20 см к сечению желоба с каждой стороны.
2. Дно траншеи засыпают слоем песка и тщательно трамбуют. На этом этапе желательно соблюдать уклон 5-8 мм на каждый метр протяженности коллектора.
3. Укладывают желоба, последовательно соединяя их между собой. Все стыки промазывают герметиком.
4. Уложенные лотки засыпают мелкофракционным щебнем с обеих сторон.
5. Готовую систему накрывают защитными решетками.

Глубинный дренаж

Система водоотведения закрытого типа требует больше усилий от мастера.

Выясняют глубину залегания подземных вод и подготавливают траншеи на 20 см глубже этого уровня. Чтобы избежать работы в воде, лучше делать это в осенние месяцы (октябрь-ноябрь).
Во время копки каналов обязательно соблюдают уклон 6-8 мм на каждый погонный метр системы.
Дно подготовленных траншей закрывают песчаной подушкой 10-15 см и хорошо трамбуют.
Устанавливают ревизионные, поворотные и перепадные колодцы. С их помощью в дальнейшем можно будет отслеживать работу коммуникации.
Если трубы без геотекстильного фильтра, сначала укладывают геоткань таким образом, чтобы её края оставались свободными на 30 см с каждой стороны.
На текстиль укладывают слой щебня мелкой фракции

Щебенку можно слегка утрамбовать, но с осторожностью. Чтобы не повредить фильтрующий текстиль, поскольку его толщина составляет всего 0,7 мм.
На щебень монтируют дренажные трубы, соединенные между собой специальными муфтами.
Верх и бока труб засыпают щебенкой и укутывают все геотканью.
Систему закрывают грунтом, но не трамбуют

Позднее земля усядется сама под воздействием подземной влаги и дождевых осадков.

Чтобы глубинная система водоотведения работала исправно, раз в 4-6 лет нужно делать её промывку или чистку. В первом случае используют специальные установки для подачи воды под высоким давлением. Чистку проводят с помощью пневмоинструмента с чистящей насадкой.

Своевременное устройство дренажа на даче или в загородном доме предотвращает проседание грунта, разрушение каменного фундамента и негативное воздействие грибка на постройку.

https://youtube.com/watch?v=DloSGrkFtYA

Материалы, из которых изготавливаются элементы дренажных систем

Для дренажных конструкций, как правило, используют пластиковые или асбестоцементные трубы. Такие трубы должны содержать необходимые для фильтрации отверстия. В случае с асбестоцементными трубами отверстия проделываются самостоятельно.

Самой популярной является дренажная конструкция из пластмассы. Рассмотри её положительные качества:

• простота сборки;
• небольшая масса конструкции;
• удобна в транспортировке;
• обладает высокими антикоррозийными качествами;
• устойчива к агрессивным химическим соединениям;
• легко очищается от мусора;
• гладкие стенки пластиковых труб препятствуют отложениям на них солей;
• долгий срок службы (до 50 лет).

Для любого типа дренажной сети можно применять полимерные трубы

Но пластиковые конструкции имеют слабую сопротивляемость к большим нагрузкам, поэтому их установка должна соответствовать определённым условиям, которые диагностируются до монтажа.

Правила монтажа

Чтобы правильно смонтировать ливневую канализацию, важно придерживаться таких правил:

• Тип лотков подбирается в соответствии с предполагаемым объемом стоков на участке. При этом к полученному результату нужно прибавить еще 25%.
• Материал изготовления должен соответствовать предполагаемой нагрузке. К примеру, нет смысла тратить средства на приобретение чугунных желобов для домашней ливневки, либо монтировать пластиковые желоба на автостраде.
• Коммуникацию нужно заглубить ниже уровня промерзания грунта (40-60 см).
• Под коллектор нужно обязательно стелить подушку из слоя щебня и песка. На чистый грунт желоба не укладывают.
• При монтаже ливневки обязательно делают уклон, равный 10 мм на каждый погонный метр коллектора. Это обеспечит достаточную силу свободного течения стоков.
• В обязательном порядке монтируют в коллектор пескоуловители. Они предотвращают засоры и заиливание желобов.
• Верхние решетки надежно фиксируют винтовыми замками. В противном случае не исключено воровство, а затем и засор ливневой канализации.

Выбор источника воды

Характеристики летнего водопровода, его пропускная способность, длина, другие эксплуатационные характеристики зависят от сети, которой будет осуществляться подключение.

Три вида источника воды на загородном участке:

1. Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
2. Колодец или скважина. Требуют дополнительных затрат (иногда немалых).
3. Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, не является собственностью владельца дачи. Может запрещено пользоваться водоемом.

В качестве дополнительных источников обычно используют накопительные емкости дождевой воды: бочки или прочие резервуары.

Какие трубы выбрать для дренажа

Подавляющее большинство труб, применяемых при монтаже дренажной системы на участке, имеют стандартные размеры и отличаются только материалом изготовления. Самое широкое распространение получили следующие материалы:

• асбестоцемент;
• полиэтилен низкого давления (ПНД);
• поливинилхлорид (ПВХ).

Асбестоцементные трубы отличаются доступной стоимостью, имеют неплохие физико-технические и эксплуатационные характеристики и продолжительный срок службы. Некоторые ограничения на применение этого вида труб накладывает содержание асбеста, который может вызвать заболевания дыхательных путей.

ПВХ трубы удачно сочетают в себе цену и эксплуатационные характеристики. Они удобны в монтаже и имеют достаточно продолжительный срок службы. Из недостатков можно отметить отсутствие перфорации.

ПНД трубы мало чем отличаются от ПВХ аналогов, однако стоят дороже. Незначительная разница в цене обусловлена наличием готовой перфорации, так что к укладке можно приступать без их дополнительной обработки.

Некоторые виды труб имеют дополнительную наружную обмотку, выполняющую функции фильтра, предупреждающего засорение дренажа.

Сэкономить некоторые средства при монтаже дренажной системы можно, своими руками проделав дренажные отверстия в поливинилхлоридных трубах и обмотав их геотканью. Диаметр дренажной трубы обусловлен интенсивностью просачивания подземных вод и может колебаться в пределах от 50 до 80мм.

Основные этапы обустройства канализации

Правильный порядок действий позволит рационально распорядиться отведенным бюджетом и временем на прокладку системы. Алгоритм работы следующий:

• Первый этап – проектирование. Необходимо создать две схемы автономной канализации (внутренней и наружной части) с привязкой к конкретному объекту. Поскольку вы делаете проект для себя, не обязательно придерживаться норм разработки конструкторской документации, будет вполне достаточно простого эскиза с указанием размеров. Это не только даст полное представление об объеме предстоящих работ, но и позволит составить смету на необходимые материалы.
• Второй этап – закупка материалов. Не следует выбирать дешевую продукцию из страны восходящего солнца. Проверяйте качество товара, поскольку от этого зависит надежность системы. Также заметим, что отечественные производители тоже выпускают хорошую продукцию.
• Третий этап – монтаж внутренней разводки, установка сантехнического оборудования и его подключение к системе. Рекомендуем предварительно разметить трасу прокладки, вполне возможно, что в процессе этого могут обнаружиться не учтенные в проекте факторы, например стальные балки на пути прокладки труб.
• Четвертый этап, необходимо провести разметку на местности для внешней части канализации (траншеи для труб, котлован под систему чистки и дренажные поля).
• Пятый этап — земляные работы. Это самая трудоемкая часть. Проще привлечь для этой цели спецтехнику (если имеется такая возможность), что существенно ускорит процесс. Необходимо выкопать траншею под трубу очистному накопителю, котлован под него и обустроить дренажные поля. Копать лучше в «сухое» время года, например, в августе – сентябре. В идеале, желательно выкопать котлован и установить в него очистную конструкцию в течение одного дня.
• Шестой этап – установка очистной системы, укладка внешних труб, обустройство дренажных полей, соединение всех элементов в единую систему.
• Завершающий этап – тестирование внутренних и внешних частей системы. Если все в порядке, то производится засыпка грунтом внешних элементов, в противном случае предварительно исправляются недоработки.

Проектирование и монтаж отсекающего дренажа дома

• Определение линии прохождения дренажного трубопровода. Дренажная труба проходит по верхней границе участка, и по линиям проходящим по краям участка. В случае слабовыраженного рельефа, или высокого уровня грунтовых вод, дренажный трубопровод замыкается по всему периметру участка; • Определяется глубина заложения дренажных труб. При этом нижняя отметка подошвы фундамента должна находиться на 0,5м выше линии соединяющей дренажные трубопроводы. Дренажные трубопроводы укладываются с минимальным уклоном в сторону самого нижнего трубопровода или колодца. Возможна укладка дренажных трубопроводов в горизонте, при условии соблюдения требования не подтопления фундамента; • Определяются места установки ревизионных колодцев, и сборного колодца. Дренажный колодец необходимо углубить на 0,2-0,5м больше глубины заложения дренажных труб; • В подготовленную дренажную траншею укладывается слой геотекстильного материала, при этом геотекстиль должен закрывать дно, и боковые стены дренажной траншеи; • Поверх геотекстильного материала производится отсыпка гранитным щебнем (фракция 5-20 или 5-40). Укладывается дренажная труба, с подключение к дренажным колодцам. Производится обратная засыпка дренажной траншей, при этом сверху щебня необходимо оставить порядка 20см для засыпки грунтом. • Верхняя часть щебня пеленается оставшимся геотекстилем, и производится засыпка грунтом.

Заключение

Практически любой человек, даже если он не специалист, в состоянии выполнить дренаж садового участка своими руками. Надо только познакомиться с соответствующей теорией и практикой. Организация дренажа – очень важный этап создания вашего прекрасного сада. Ни газон, ни растения, ни постройки не выносят длительного застоя влаги. Долой лужи и резиновые сапоги!

Теперь вы в целом знаете, как правильно сделать дренаж участка и какие бывают разновидности дренажных систем. Вы можете сами определить, как лучше дренировать сырой участок, зная, какие у вас грунты и какой уровень подземных вод.

Автор статьи: Анастасия Клюквина
