Как сделать отвод воды на участке своими руками

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

• Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
• Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
• Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
• Физико-механические характеристики грунтов, имеющихся на участке.
• Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

• 0,4 для покрытых щебенкой территорий;
• 0,85 для забетонированных площадок;
• 0,95 для заасфальтированных участков и дорожек;
• 1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

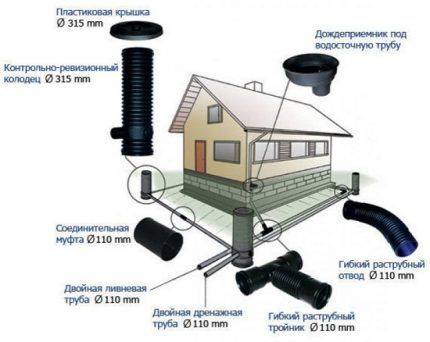

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

1. Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
2. В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
3. Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
4. По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

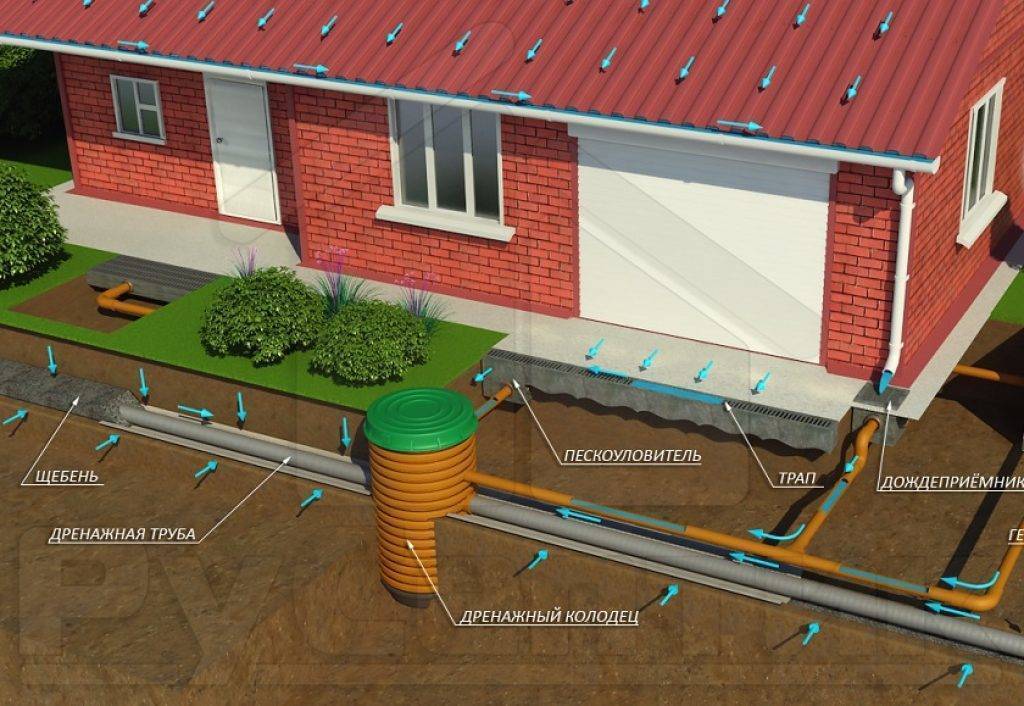

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

1. Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
2. Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.

3. Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
4. Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

1. Рубероид и битумная мастика для гидроизоляции.
2. Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх.  Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

Требования

Схему разводки канализации в коттедже принято прорабатывать еще на стадии проектирования жилого строения. Лучше заранее определиться с месторасположением всей сантехники и труб в доме. Непосредственно монтаж сточных трубопроводов своими руками либо с привлечением сантехников выполняется уже после возведения стен, но перед чистовой отделкой.

Схема разводки канализации в доме

Чтобы внутридомовая канализация работала исправно и без засоров, необходимо:

соблюсти должный уклон сливных труб от сантехники к стояку; к минимуму свести количество поворотов и сгибов на канализационных трубопроводах; грамотно выбрать размер и материал трубных изделий; предусмотреть возможность отведения газов из системы канализации (фановый отвод); поставить сифоны для формирования гидрозатворов; в нужных местах установить люки для ревизии и чистки; произвести теплоизоляцию канализационной трубы на улице и в подвале (при необходимости).

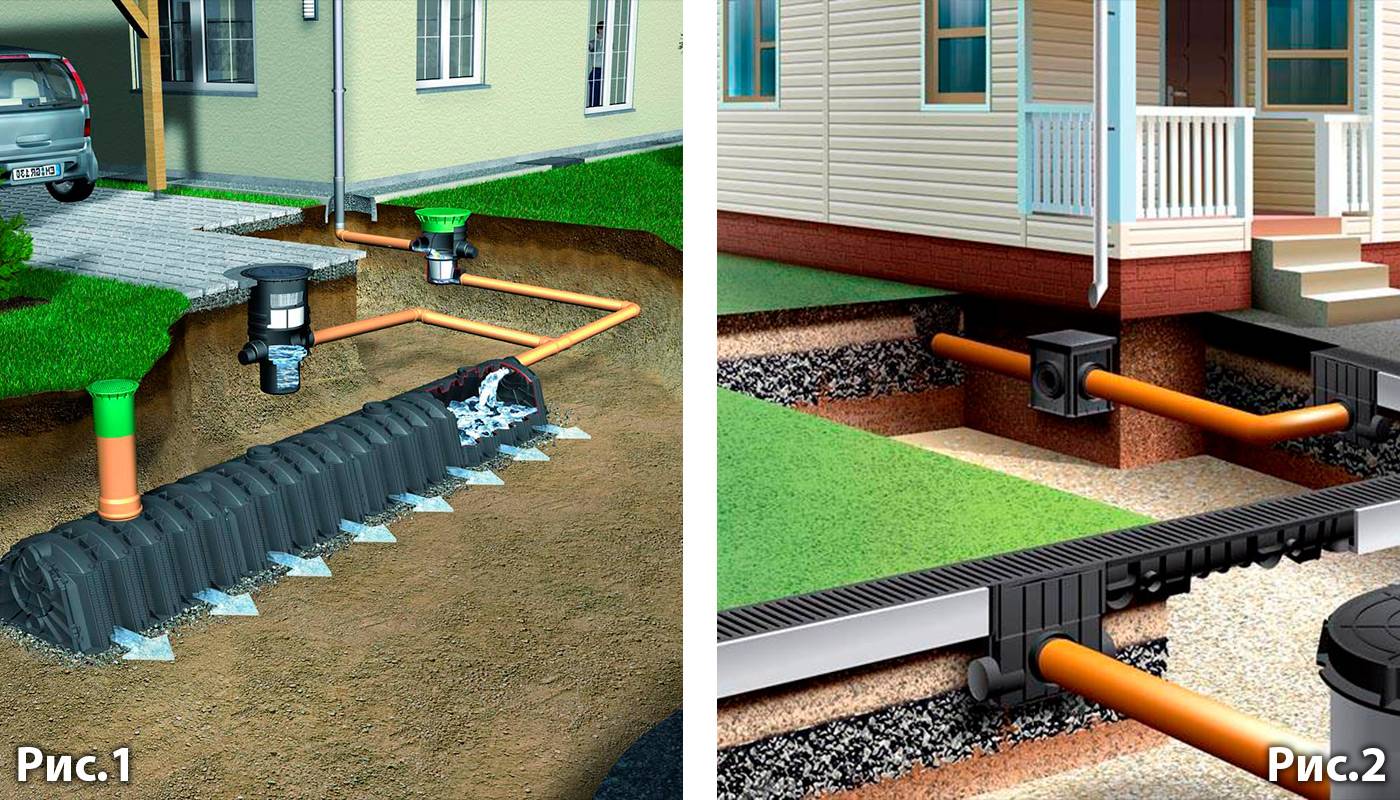

Варианты ливневой канализации

Ливневая канализация — конструкция специфическая. В воде‚ отводимой через эту систему‚ присутствует как мелкий, так и крупный мусор. Поэтому в ливневке должна быть первичная очистка.

Система может отличаться объемом воды, который она в состоянии принять, конструктивным исполнением, длительностью эффективного функционирования.

Исходя из устройства системы, можно выделить 3 типа ливневки:

1. Открытая. Имеет самую простую конструкцию, легкая в исполнении, обходится недорого.
2. Закрытая. Этот вариант более сложный. Здесь придется иметь дело с подземными трубами, дождеприемниками. Систему нужно спланировать заранее, а монтаж лучше сделает специалист.
3. Смешанная. Выбирают, когда не хватает финансов для воплощения варианта 2, а также если нужно охватить большую площадь. Представляет из себя что-то среднее между первыми двумя.

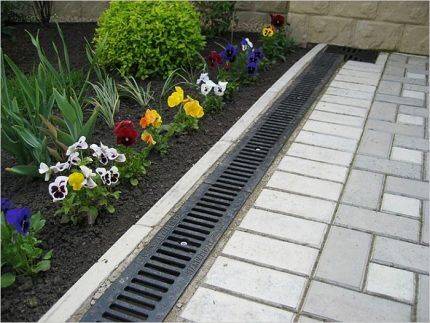

Ливневую канализацию первого типа выполняют в виде водоотводящих лотков, встроенных в покрытие. По ним вода поступает в специально отведенное место или просто сливается в огород. Система второго типа расположена ниже нулевой точки, что предполагает земляные работы в немалом объеме и соответствующие финансовые вложения.

Поверхностный водоотвод может отлично вписаться в ландшафтный дизайн дачи, и даже стать его украшением. Используют систему на небольших территориях

Оборудуют такую ливневку в основном при освоении участка, так как это более простой в исполнении промерзающий вариант. Заглубляют систему не очень глубоко — до метра максимум, но как зимой, так и в начале весны она не задействована в работе.

Чтобы канализация не промерзала‚ трубы заглубляют ниже точки промерзания. При третьем типе ливневки элементы канализации находятся частично и сверху‚ и в почве.

Эксперты говорят‚ что выбор такого дорогостоящего варианта‚ как закрытая ливневка‚ должен быть обоснован. Такое решение может быть оправдано высокими требованиями к оформлению территории

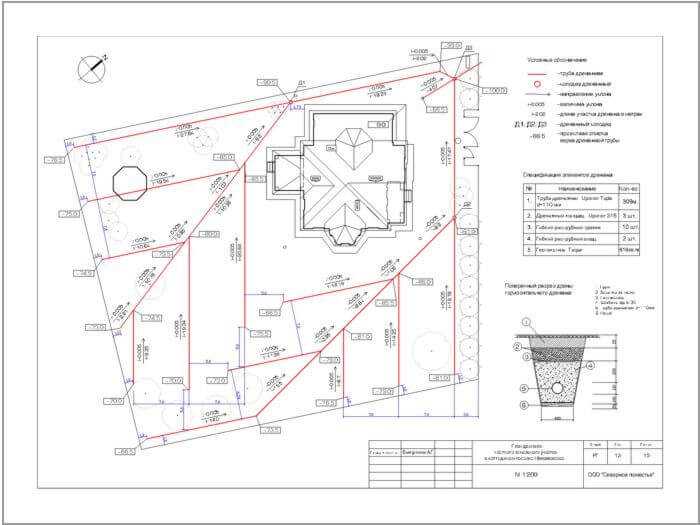

Проектирование ливневки всегда индивидуально. Вряд ли найдутся участки с абсолютно похожими условиями. Они всегда будут отличаться‚ если не рельефом‚ то планировкой‚ свойствами грунтов‚ количеством подсобных построек.

Ливневки нужны как на предприятии‚ так и в частных владениях. Отличие в их конструкции заключается в том‚ что масштабные системы совмещают со сбросом очищенных вод‚ которые используют для нужд предприятия

Дренажные системы на проблемных участках

Проблемную область участка окружают замкнутым контуром из траншей квадратного сечения (глубина и ширина 60 см). Функция трассы — собирать и выводить за пределы надела некоторый объем избыточной воды в сезон дождей или таяния льда, снега. Такой дренаж несложен в исполнении, комплектующие стоят недорого.

Особенности конструкции:

• канавы делают с наклоном к колодцу и в сторону центральной трассы;
• стенки траншеи — наклонные, чтобы облегчить стекание воды из почвы.

В случае близкой подпочвенной воды устраивают закрытую трассу из перфорированных коллекторов.

Этот метод сложнее предыдущего:

• под коллекторы роют трубопроводную канаву, в глинистых грунтах — на 60 – 80 см, суглинках — 70 – 95 см, в песках — до 100 см;
• на дне насыпают щебеночную подушку толщиной 10 – 15 см;
• устанавливают трубы;
• для засыпки применяют песчано-гравийный состав, хорошо проводящий воду, сверху уплотняют грунтом и дерном.

Дренажная система на участке своими руками: пошаговая инструкция, детальное описание сложных операций

Приведенные выше сведения следует дополнить подробным описанием монтажа системы. Следующая таблица поможет понять, как сделать дренаж вокруг дома своими руками правильно:

Иллюстрация	Действия и комментарии
	Внешний вид объекта до выполнения работ. Вода стекает на участок, что наносит вред растениям и фундаменту.
	Разметка сделана на расстоянии 100 см от края отмостки, ширина траншеи – 45 см.
	Начальная глубина – 60 см.
	Здесь понадобилось создать проход трассы под железобетонной плитой проезда в гараж.
	Чтобы выяснить, как сделать дренаж на участке без ошибок, надо заранее подготовить план действий со сложными частями проекта.
	Приобретено необходимое количество труб в оболочке из геотекстиля.
	Такими муфтами дрены будут присоединяться к стенкам колодцев.
	На дне траншеи делают уклон в сторону слива, с применением песчаной подсыпки.
	После завершения этой процедуры, в самой верхней точке дренажная труба будет установлена на уровне 35 см от поверхности земли.
	Чтобы создание качественной системы дренажа своими руками на участке не вызывало дополнительные затруднения, надо применять хорошо вымытый щебень. Автор этого проекта решил сэкономить, о чем по собственному признанию, ему пришлось пожалеть впоследствии.
	На дно траншеи укладывают геоткань, засыпают щебень слоем 5-8 см.
	От грязных стройматериалов образуется много мусора.
	В стенках пластиковых колодцев для монтажа муфт отверстия можно быстро сделать с применением электрического лобзика.
	Установленный колодец с присоединенными дренами.
	Собранную конструкцию засыпают щебнем. Слой над трубой должен получиться 5-8 см.
	Далее – закрывают геотканью. Подсыпают песок (толщина слоя – не менее 20 см).
	Если остались свободные промежутки, их заполняют вынутым грунтом.
	При сборке колодца автор проекта поменял крышку (1) и дно (2) местами. Это решение позволило создать гладкую нижнюю поверхность, которую проще очищать от загрязнений.
	Верхние части колодцев оставлены в таком виде. Их можно обрезать, или использовать для соединения дренажа на даче своими руками с трубами ливневых стоков.
	Накопительный колодец создан за периметром ограждения участка. Для монтажа тяжелых бетонных колец пришлось нанять спецтехнику с гидравлическим манипулятором.

Как отвести воду от дома. Отвод воды от фундамента дома. Все, что надо знать

Дренаж фундамента поможет оградить его от подтопления и дальнейшего разрушения. Однако только правильный проект водоотвода и качественные материалы смогут справиться с данной задачей. Рассмотрим основные моменты, касающиеся дренажа для отвода воды фундамента.

Когда необходим дренаж фундамента

Дренаж под фундамент необходим по следующим причинам:

• не затапливать подвал дождевыми, талыми и другими поверхностными водами;
• для снижения процента влажности в помещениях загородного дома;
• чтобы строение оседало равномерно;
• исключение появления инея на стенах в холодное время года;
• предотвращение возникновения грибковых образований и вредной плесени.

При проектировании дома дренаж вокруг фундамента нужно предусматривать обязательно. Если этого не сделать, то ремонтные и восстановительные работы с последующей установкой водоотвода, могут обойтись дороже, чем его первоначальное обустройство.

Виды поверхностного дренажа фундамента

Поверхностный прифундаментный дренаж может быть представлен в нескольких разновидностях. Каждый из них имеет свой функционал и назначении. Иногда на участке требуется их сочетание, чтобы обеспечить фундаменту максимальную безопасность.

Точечный дренаж

Для того, чтобы талая и дождевая вода не становились проблемой для жителей частных домов, стоит предусмотреть точечный дренаж. Установка такого вида водоотвода предполагается под водосточными трубами, чтобы вода с крыши строения попадала не в грунт, а в специальную систему водоотведения, спасая фундамент, подвал от затопления.

Кроме того, точечный дренаж можно расположить в придверных приямках. Имеется в виду входная дверь в частный дом. В дождливое время года не будут появляться лужи в данном месте.

Лотки для данного типа водоотвода должны быть качественными. Элементы могут быть:

• пластиковыми;
• полимерпесчанными;
• полимербетонными;
• бетонными.

Все они отлично справляются со своей задачей. Необходимо также предусмотреть решетку, чтобы не засорять систему.

Линейный дренаж

Поверхностный дренаж вокруг отмостки может иметь линейный вид. Этот вариант водоотведения представляет собой систему, состоящую из таких элементов:

• пескоуловители или песколовки;
• заглубленных каналов, в которых устанавливаются лотки или гофрированные трубы;
• решетки над лотками, которые защищают от попадания в дренажную систему мусора;
• выходы в труды ливневой канализации.

Проектирование поверхностного дренажа вокруг дома

Дренаж цоколя и фундамента в целом обустраивается по проекту, который должен быть составлен грамотным специалистом. Дело в том, что нужно учитывать множество нюансов, индивидуальных особенностей загородного участка. Так, например, нужно заранее знать:

• какого типа почва на участке и в месте, где планируется строить дренаж;
• рассмотрение проекта фундамента в различных разрезах;
• данные топографической съемки участка;
• расположение всех коммуникаций;
• точное местоположение значимых объектов;
• гидрологические данные.

Запроектировать водоотвод фундамента дома правильно – это первый важный шаг на пути к безопасности и комфорту во время нахождения в загородном доме.

Как правильно сделать дренаж фундамента

Дренаж для фундаментной плиты устанавливается по определенным правилам. Основные моменты данного процесса выглядят следующим образом:

• После раскопки траншеи для будущей системы водоотвода, нужно проложить на дно специальный нетканый материал. Он должен быть уложен с небольшим отступом от фундамента.
• Потом насыпается небольшой слой гравия. Достаточно всего 10-15 см. Гравий должен быть мытым.
• Нужно соблюдать уклон с помощью уровня или нивелира.
• Далее следует установка лотков. Дренажные лотки сверху накрываются прочными решетками. Они фиксируются бетонным каблуком.
• Решетки накладываются ниже уровня поверхности на 3-5 см. Если со стороны решетки будет брусчатка, то нужно предусмотреть деформационный шов. А если будет почва, то снятый слой ее нужно через несколько дней после завершения работ вернуть на место.

Очень важно проверить работоспособность дренажной системы до начала ее активной естественной эксплуатации

Преимущества пластиковых труб

Укладка трубчатого дренажа базируется на трех китах: прочность материала, из которого изготовлены трубы; глубина прокладки и взаимодействие с агрессивной средой грунтовых вод. Пластиковые перфорированные трубы справятся с этими задачами на «отлично». Их преимущества состоят в том, что они:

• отличаются высокой прочностью;
• не подвержены коррозии;
• на гладких внутренних стенках не задерживается осадок;
• наличие фильтров препятствует их засорению извне;
• небольшой вес облегчает монтаж, можно сделать самостоятельно;
• пролонгированный срок использования;
•  невысокая цена при хорошем качестве.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Статья по теме:

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.

Статья по теме:

Определение направления

Для начала нужно определиться с направлением отвода ливневых стоков. Это может быть склон, спускающийся в овраг или к реке. В этом случае проблем с объемом земляных работ не возникнет.

Если это овраг, расположенный за холмом, то тогда необходимо определить высоту дна оврага или канавы относительно поверхности вашего участка. В этом поможет простейший геодезический прибор – «нивелир».

Различная арматура для приема ливневки

С его помощью можно самому рассчитать глубину всех колодцев и необходимый уклон. Но такие расчеты нужны только на больших площадях и расстояниях. Обычно, таких проблем перед владельцами частных участков не стоит – и так все видно, куда течет вода и где ближайшая канава.

Инструкция по самостоятельной прокладке труб на улице

Следующим этапом создания системы водоснабжения частного дома из скважины заключается в прокладке труб на улице.

Выполняя работы по обустройству скважины, нужно сделать также монтаж оголовка. Это несложное действие, однако, надо выполнять его с соблюдением установленных правил. Без оголовка скважина не прослужит длительный срок.

После окончания строительства, произведения расчетов суточного потребления воды, составления схемы водоснабжения частного дома, можно приступать к прокладке наружного водопровода.

Для сооружения напорной магистрали используется стальная или полиэтиленовая труба, которая должна залегать ниже уровня замерзания грунта. Можно внутрь 11-ти сантиметровой трубы положить обогреваемый кабель или полистирольную скорлупу. Эти элементы обеспечат возможность ремонта трубопровода в случае необходимости.

Процесс этот не сложный и заключается в следующем:

выкапываются траншеи ко всем постройкам, куда необходимо завести воду;

• если их несколько, то в кессоне устанавливается автоматика, контролирующая давления воды;
• на дно траншеи укладываются трубы и присыпаются песком, для лучшего уплотнения, поливают водой;
• в траншею укладывают кабель электропитания, для защиты кабель помещают в полипропиленовую трубу;
• траншеи полностью закапывают грунтом.

Потом трубы заводят в жилое здание и распределяют по точкам потребления воды.

Простейший дренаж на участке

Своими руками можно обустроить поверхностный дренаж. Сделать его просто:

• роем траншею шириной 50 см, глубиной 60 – 70 см;
• стенки конструкции делаем под углом;
•  выстраиваем их, согласно схеме схода дождевых вод;
• вода из траншеи собирается в специальном отстойнике либо в искусственном водоеме.

Траншеи можно облагородить, выложив их красивой галькой. Количество канав рассчитывают так: 1м дрены на 10-20 м2 площади надела. Порядок расположения дрен таков: сначала прокладывают основную, затем под углом к ней подводят второстепенные. Расстояние между второстепенными определяют, в зависимости от качества грунта. Для глинистых и суглинистых – 4-12 м; для песчаных – 20-30 м.

Защита фундамента от грунтовых вод

Как известно, фундамент любой постройки может подвергаться неблагоприятному воздействию грунтовых вод. Их негативное влияние обусловлено наличием в составе грунтовой воды компонентов, обладающих разрушающими свойствами для фундаментов. Использование внешней гидроизоляции и сооружение опорных стенок не дают 100-процентной гарантии защиты фундамента здания, особенно если он выполнен из блоков ФБС.

Для защиты фундамента от проникновения грунтовых вод обычно с целью оценки их уровня бурятся несколько скважин или сразу копаются котлованы по углам здания под инспекционные колодцы. Помимо изучения состава грунтов, измеряются уровни и перепады высот на необходимом участке. Для установления самой низкой точки учитывается наличие за участком ручьев и оврагов.

Глубиной заложения дренажа является глубина промерзания грунта, при расположении данной системы выше необходимого уровня она обязательно утепляется. На современных дачных и коттеджных участках для сохранения ландшафтного дизайна обычно выполняется закрытый дренаж, который прокладывается с небольшим уклоном. По периметру наружных сторон фундамента сооружения располагаются контурные дренажные системы. Устройство дренажа строится из нескольких слоев: песок, гранитный щебень, затем укладываются перфорированные дренажные трубы, снова слой щебня, песка, и все укрывается геотканью. Снаружи система засыпается землей и дерном

Важно соблюдать последовательность слоев. Выкладываемый на дне траншеи слой из песка и щебня выступает в качестве амортизатора

Схема монтажа дренажной трубы.

Стоит отметить, что очень важным условием успешного строительства является планирование всех работ и правильная последовательность их выполнения. Ведь когда в процессе участвует несколько компаний, к примеру, одна делает бассейн, вторая дренаж, а третья строит дом, то постоянный проезд грузового транспорта и сама стройка приводит к нарушению состояния почвы. Поэтому вмешательство в подземную среду должно быть хорошо продуманным и минимальным. Так, вместе с дренажными работами можно выполнить монтаж инженерных сетей, проложить кабель для уличного светильника, оборудовать автономную канализацию, скважины.

При строительстве глубинного дренажного водоотвода, основным назначением которого является предотвращение подтопления фундамента и подвальных помещений, уровень грунтовой воды всегда отводится ниже основания фундамента минимум на 0,5 м. В зависимости от предполагаемой нагрузки, гидравлическим расчетом определяется диаметр трубы. Наиболее распространены в применении дренажные трубы диаметром 200, 150, 110 и 63 мм. Дренажные трубы оборачиваются геотекстилем, геотканью или кокосовым волокном, чтобы избежать засорения отверстий. Если этого не сделать, то отверстия могут быстро забиться и дренажная система будет нуждаться в очистке.

В продаже имеются дренажные трубы в бухтах по 50 м. Соединяются они посредством фитингов. Срок эксплуатации дренажных труб довольно длительный, под землей они могут функционировать до 50 лет.

С целью наблюдения за состоянием дренажных линий и возможности их очистки монтируются специальные смотровые пластиковые колодцы с ребрами жесткости.

Вся система дренажных труб сводится в единый коллектор – инспекционный колодец, откуда грунтовая вода самотеком уходит в дренажный ручей или колодец. В некоторых случаях для удаления воды используется дренажный насос.

При устройстве дренажной системы важно учитывать и тот факт, что использование известкового щебня является крайне нецелесообразным, по той причине, что он забивает отверстия в трубах. Наиболее оптимальным вариантом использования считается гранитный щебень, наличие которого исключит возникновение подобных проблем

Еще одним немаловажным нюансом является правильный выбор фильтра для разных типов почв. Так, в супесчаных, песчаных, земляных и торфяных почвах специалисты используют фильтры из геотекстиля и геоткани, а в глинистую почву и суглинки дренажные трубы укладывают с фильтром, изготовленным из кокосового волокна.
