Типы монтажных схем
План расположения труб для системы отопления надо составлять не спеша. Ошибки могут становиться причиной появления очень неприятных проблем во время эксплуатации строения, их устранение – дорогое и сложное занятие. Намного целесообразнее предусматривать последствия решений на несколько шагов вперед. В настоящее время профессиональные монтажники систем подогрева пола рекомендуют использовать три схемы. Каждая имеет свои особенности, сильные и слабые стороны. Окончательное решение нужно принимать лишь после тщательного анализа всех факторов.
Таблица. Варианты контуров водяного пола
| Тип схемы контура | Краткое описание особенностей обустройства и эксплуатационных характеристик |
|---|---|
Улитка | Особенность – трубы укладываются двойной спиралью, которая копирует геометрию пола помещения. Первые витки делаются с удвоенным шагом, обратка уменьшает этот размер в два раза и доводит до рекомендованных значений. Плюсы монтажной схемы – минимизируется расход материалов и обеспечивается равномерный нагрев помещения. Минус – сложность монтажа, на основании необходимо делать предварительную разметку. |
Змейка | Чаще всего применяется в небольших помещениях прямоугольной формы. Позволяет акцентировать отдельные зоны нагрева. Недостатки – существенная разность температуры нагрева пола на входе и выходе теплоносителя. |
Смешанная | Наиболее сложная конструкция, рекомендуется применять в больших помещениях, у которых есть неотапливаемые площади. Дает возможность монтировать теплый пол с различными температурами нагрева отдельных зон, сокращает процент неэффективно использующихся труб. |
Полезные рекомендации
Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.
Комфортные условия для проживания
От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!
Шаг 7 Укладка труб теплого пола
Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.
Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.
Технические особенности вариантов укладки
Способы раскладки трубы теплого пола
Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:
- Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
- Если труба изогнута на 180℃ выше гидравлические потери.
- При укладке улиткой теплораспределение в помещении равномернее.
- Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.
Расчет трубы теплого пола
Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.
Расчет трубы простой:
| Шаг укладки | Примерный расход трубы в метрах на метр квадратный |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.
Главные принципы укладки труб теплого пола:
- начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
- шаг укладки труб должен варьироваться от 100 до 300 мм;
- диаметр труб должен составлять 16 или 20 мм;
- от всех стен трубы укладываются на расстоянии не менее 150 мм;
- длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
- стыки труб нежелательны.
Особенности укладки теплого пола улиткой
Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.
В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.
Схема с терморегулирующим комплектом для одной петли
Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.
Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.
С виду это небольшая пластиковая коробочка, в которой смонтированы:
ограничитель температуры теплоносителя
ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
воздухоотводчики
Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.
Чаще всего люди применяют такие комплекты в 3-х случаях:
12
Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.
3
Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.
Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.
Недостатки такого комплекта:
малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым
Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.
Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.
Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.
Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.
второй недостаток – комплект будет эффективно работать только в двухтрубной системе
В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.
Достоинства:
самый простой монтаж из всех вышеприведенных схем
Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.
Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.
Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.
https://youtube.com/watch?v=dt1nG6qOers%3F
Роль водяного пола как основного или дополнительного источника тепла
Теплый пол в помещении в качестве отопительной системы может выполнять дополнительную или основную функцию. В качестве дополнительной системы, теплый пол влияет на комфортность поверхности напольного покрытия. В этом случае, главный источник тепла – традиционные радиаторы отопления. Для поддержания температуры теплоносителя применяется термостатический принцип регулировки.
Комбинированная система отопления
Компенсировать тепловые потери в помещении и защитить его от температурных перепадов снаружи, когда водяной пол является основным источником тепла, позволяет контроль за уровнем нагрева теплоносителя. Чем на теплее на улице, тем ниже температура теплоносителя должна быть и наоборот.
По сути, теплый пол – это низкотемпературная разновидность системы отопления и, теоретически, необходимую температура теплоносителя можно получить за счет настройки котла на минимальный нагрев. Однако обычный котел, настроенный на низкотемпературный диапазон, отличается резким снижением КПД и с экономической стороны такая система становится невыгодной.
Смесительный узел
В связи с этим существуют другие способы. Например, использование современного теплогенератора, подающего теплоноситель, нагретый до +30 – 50 градусов. При оснащении такого котла циркуляционным насосом, каждый контур имеет теплоноситель одинаковой температуры, за счет чего осуществляется наиболее эффективный с экономической точки зрения процесс обогрева дома системой «теплый пол».
Трехходовый смесительный клапан
Если котел не оснащен функцией работы в низкотемпературном режиме, то можно воспользоваться трехходовым смесительным клапаном, а необходимую температуру можно получить за счет оснащения смесительного узла термостатом.
Также стоит учитывать, что некоторые виды финишных материалов не подходят для водяного пола и могут монтироваться в тандеме с пленочными или кабельными электрическими системами обогрева.
Инфракрасная пленка для теплого пола
Нюансы проведения монтажа
Технология монтажных схем водяных теплых полов в частном доме определяется особенностями определенного отопительного контура.
На варианты монтажа конструкции оказывают влияние многие параметры
Монтажные работы конструкции имеют следующие отличительные особенности:
Основа под оборудование подбирается с учетом напольного покрытия.

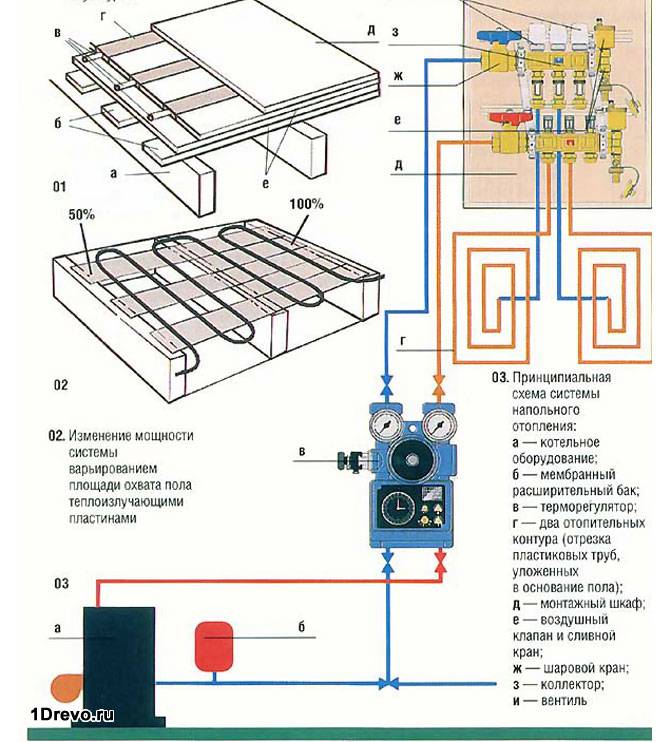

1 – балка перекрытия; 2 – продольная балка; 3 – лаги; 4 – закладные под трубы; 5 – труба; 6 – финишное покрытие
По периметру помещения устанавливается демпферная лента. Амортизирующий элемент уменьшает потери тепла в местах стыка пола со стеновыми поверхностями.
Особенности укладки демпферной ленты
На бетонные плиты монтируется сама система в стяжке.
Устройство стяжки под водяной теплый пол

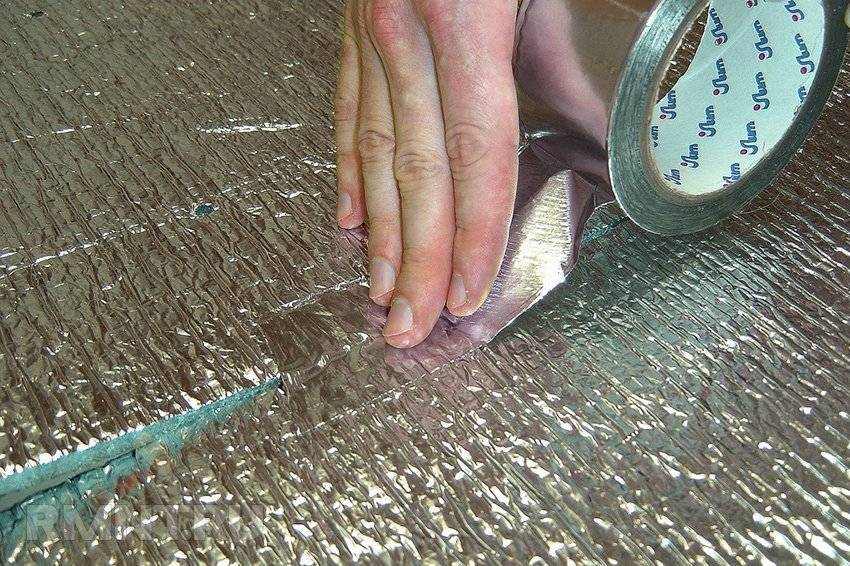

На основание укладывается гидроизоляция, арматурная сетка и слой утеплителя.
Укладка гидроизоляционного материала на основание
Трубы к каркасу монтируются при помощи хомутов или стальной проволоки.
Монтаж к каркасной конструкции
Для теплого пола применяются специальные бесшовные трубы. Контур монтируется из цельной магистрали. Материал для труб должен обладать стойкостью к коррозии и устойчивостью к высоким температурам.
Специальные трубы для водяного контура
Достоинства
Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:
достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;
Таблица решений для выбора системы водяного теплого пола
- безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
- экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
- совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;
Можно совмещать водяной теплый пол со всеми напольными покрытиями
стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.
Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости
Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени
Совокупные затраты на системы отопления теплыми полами за 5 лет
Особенности водяного теплого пола
Теплые полы – давно не новшество. Уже несколько десятилетий они используются для создания комфорта и уюта в доме и особенно популярны в частных домах, где нет соседей снизу, а только подвал или фундамент. И, конечно, в холодные сезоны года пол под ногами будет прохладным, если не ледяным (тут многое зависит, насколько качественно были утеплены сами полы).
Основные виды теплых полов
Теплый пол на основе воды достаточно часто рекомендован к применению для подогрева полов в любом частном доме, хотя также есть электрические и инфракрасные системы. Последние часто обустраиваются в квартирах, так как они не несут опасности затопления помещений, а также более просты в укладке – в частности, не нуждаются в сооружении цементной стяжки. А вот водяные полы – это, пожалуй, идеальный вариант для частного дома, особенно если в нем стоит отопительный котел.
Инфракрасный теплый пол
Водяной теплый пол является вспомогательной системой
Несложно понять, что, в отличие от электрической системы, в водяной роль нагревателя выполняет вода, которая поступает в уложенные и залитые стяжкой трубы. Теплоноситель подается через специальный коллектор, который подключен к системе отопления (центральной, отопительному котлу и т. д.). Тепло поступает от нагретой, циркулирующей по трубам, воды к бетонной стяжке, нагревает ее, а она, в свою очередь, отдает тепло в помещение и прогревает напольное покрытие. Поэтому ходить по такому полу будет приятно.
Принцип действия водяного теплого пола
Как рассчитать количество труб
На этапе проектирования, после того как все расчеты произведены, можно понять какое количество труб в погонных метрах может потребоваться. Это позволит оценить стоимость материала.
Основные этапы монтажа
Так, при площади комнаты 12 м² температура воздуха должна соответствовать + 20 градусам. Ширина краевых участков вдоль стен с мебелью должна составлять 30 см. Если одна стена имеет длину 6 м, а две другие 2, то рабочая площадь системы может рассчитываться по следующей формуле: 12 – 0,3*(6+2+2) = 9 м².
При определении теплопотерь в помещении учитывают площадь остекления, характеристики утеплителя, используемого в ограждающих конструкциях, высоту помещения. Полученное значение варьируется в диапазоне от 20 до 300 Вт/м² в зависимости от теплоэффективности конструкций и используемых стеклопакетов, толщины стен и количества проемов.
Что еще потребуется учесть в процессе проектирования теплого пола
В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.
Коллекторная группа
На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.
Пирог пола с трубами в стяжке
В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.
Антифриз в качестве теплоносителя
Также потребуется учесть следующие нюансы:
На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины
Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см
Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.
Подключение труб к коллектору
Длина укладки трубы
Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.
Поэтому тут важно соблюдать два правила:
- Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
- Все контуры желательно делать схожими по длине
Для расчета длины следуем следующей таблице:
Диаметр трубы (мм) | Материал трубы | Допустимая длина (метр) |
16 | металлопластик | 80 ÷ 100 |
18 | сшитый полиэтилен | 80 ÷ 120 |
20 | металлопластик | 120 ÷ 150 |
Какие факторы влияют на монтажные схемы
Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше теплые полы справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель
Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.
Эффективность обогрева помещения радиатором и теплым полом
Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.
Качество утепления конструктивных элементов помещений
Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе
Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.
Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.
Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.
На основании предварительных расчетов выбирается мощность отопительного котла.
От смесительного узла
Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.
Подключение водяного теплого пола от смесительного узла
В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.
Схемы теплого водяного пола
Теперь рассмотрим три основных схемы раскладки труб водяного теплого пола.
Улитка (спираль) — самый эффективный с точки зрения теплоотдачи способ укладки, так как способствует более равномерному прогреву пола.
Змейка — эта схема больше подходит под небольшие помещения, и позволяет сосредоточить больший прогрев в определенной зоне например у окна или у наружных стен. Однако такой способ не позволяет равномерно прогреть помещение из за постепенного остывания теплоносителя во второй половине контура.
Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование, например два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе или у окон, где прогрев должен быть лучше положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, уложить улитку.
Популярные производители компонентов системы
Купить готовый вариант системы можно в специализированном магазине, выбрав там подходящий вариант. Большая часть производителей не остановилась на изготовлении только систем, они производят и комплектующие для них. В составе могут даже быть изоляционные, армирующие материалы, коллектор.
Стоимость системы может колебаться в пределах от 80 до 500 евро. Стоимость находится в прямой зависимости от количества контуров, подключаемых к теплому полу.
Перечень самых популярных производителей выглядит следующим образом:
- Valtec;
- Wolf;
- Viessmann;
- Acv;
- Vaillant;
- Buderus.
Данные компании комплектуют свои системы полимерными трубами, минимальный срок службы которых — лет. Полноценное функционирование системы теплого пола предполагает использование циркуляционного насоса, ротор которого должен быть направлен горизонтально. Производители отопительных систем изготавливают смесительные узлы, которые создают нужное давление.
Монтаж водяного теплого пола возможен и осуществим своими силами. Благодаря широкому выбору строительных материалов, доступности информации, подробным видео-инструкциям осуществить укладку теплого водяного пола своими руками может каждый, кто имеет хотя бы минимальный опыт строительных работ.
Стоит помнить, что все этапы имеют свои особенности, поэтому для достижения наилучшего результата устройство теплого пола с водоциркуляционным подогревом лучше доверять профессионалам.
Подключение к общедомовой системе отопления
Довольно спорный вариант, во многих случаях требуется специальное разрешение управляющей компании, а они дают их очень неохотно, и не только по субъективным причинам. Дело в том, что во время проектирования строения подключение дополнительных потребителей тепловой энергии не предусматривается, все элементы системы, начиная от диаметров центральных магистральных труб и кончая разводкой по квартирам, не могут обеспечивать оптимального движения воды. Как следствие, велики риски полной разбалансировки отопления многоквартирного дома.
Схема подключения к общедомовой системе отопления
Если вам удалось получить такое разрешение, то индивидуальную систему подогрева пола можно подключить при помощи трехходового клапана. Вода в батареях центрального отопления нагревается до +70–80°С, такой горячий теплоноситель нельзя подавать в систему. Как снизить температуру? При помощи трехходового клапана холодная обратка подмешивается к горячей воде. Температура и количество контролируется в автоматическом режиме. После смешивания теплоноситель по своим параметрам пригоден для заполнения системы подогрева пола и все работает в рекомендованном режиме.
Трехходовой клапан позволяет регулировать температуру воды на входе в систему
Недостаток такого способа – наличие температурных колебаний нагрева, что оказывает негативное влияние на комфортность пребывания в помещениях.
Длина контура
Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.
Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:
- Для труб 20 мм — макс. длина 120 метров;
- Для труб 16 мм — макс. длина 100 метров.
Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.
Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.
Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.
Как уложить водяной пол под напольную плитку
Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:
- Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
- Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
- Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
- Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
- Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
- Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
- Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.
Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.
Какой пирог пола должен быть
Устройство пола под облицовку плиткой состоит из следующих слоев:
- Гидроизоляция.
- Черновой пол.
- Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
- Армирующий слой.
- Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
- Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
- Напольное покрытие.
Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.
Чем и как залить основу
Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.
Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:
- Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
- Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.
Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.
Рекомендации по обустройству теплого пола в ванной комнате своими руками
Прежде, чем приступать к самостоятельной реализации, необходимо ознакомиться с технологией, как правильно сделать теплый пол в ванной. Строго говоря, под электрическим обогревом пола подразумевается совершенно автономная от основного покрытия конструкция, которую можно устанавливать как до, так и после обустройства финишной отделки.
В состав системы входят:
Нагревательные кабели или маты. Их монтируют поверх бетонного основания либо на старую плитку.
После этого кабели необходимо прочно приклеить к основанию. В состав матов входит ткань и вплетенные в нее нагревательные элементы, надежно защищенные от воздействия влаги. Для коммутации с электросетью каждый мат имеет в начале и конце свободную проводку длиной примерно 4 м.
Для питания системы подойдет обычная электрическая сеть с напряжением 220 В.Встроенный датчик. Позволяет следить за температурным режимом водяного теплого пола в ванной.Терморегулятор электронного типа. Предназначен для установки необходимого уровня нагрева системы.
Чтобы добиться точности постилки матов возле различных выступов и углов комнаты, для их раскроя рекомендуется использовать ножницы. Укладка теплого пола в ванной осуществляется с помощью хлорвинилового клея.
Высыхание клеевого раствора обычно происходит в течении трех дней: после этого можно смело приступать к укладке напольной плитки. Нанесение монтажного клея проводится зубчатым шпателем. Для прокладки проводов температурныхдатчиков и подводящих кабелей используются специальные трубы: по завершению процедуры распределительную коробку закрывают крышкой.
Самым подходящим местом для начала раскроя и дальнейшей укладки нагревательных матов считается район ванны и углы санузла.
При необходимости маты оснащаются небольшими вырезами. Делать это нужно максимально аккуратно, чтобы не задеть нагревательные элементы.
Самостоятельный монтаж теплых полов в ванной обычно не вызывает каких-то затруднений: главное – соблюдать аккуратность и последовательность всех необходимых операций.
По ходу устройства теплых полов в ванной комнате следует избегать пережимов, изгибов и порезки проводки. Перед поклейкой матов основание необходимо хорошо почистить и высушить, а для реализации самой процедуры приобрести термостойкий плиточный клей.
Последующие работы по подключению всех конструкционных узлов системы разрешается проводить только после высыхания клея. Отзывы об использовании теплых полов в ванной самые положительные: они очень удобны тем, что предназначаются для обогрева именно небольших площадей. Благодаря терморегулятору можно провести точную настройку необходимой температуры, поддерживая ее на должном уровне в течение суток.
