Какие бывают скважинные насосы для воды и как выбрать подходящий агрегат

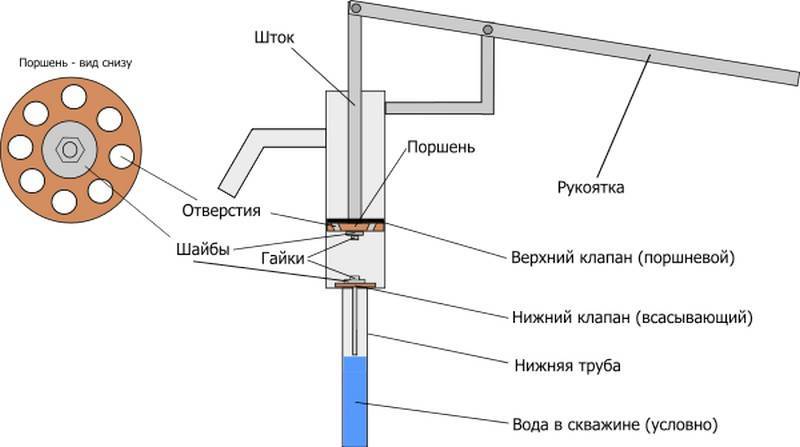

Устройство ручного насоса

На фото показан простейший вид ручного насоса.

Ручной насос

Это самый надежный и простой в эксплуатации агрегат для добычи воды из скважины. Его преимуществом является то, что при отключении электроэнергии владелец участка не останется без воды.

Но использовать такое устройство можно при глубине скважины не более 8 метров, это означает, что он применим только там, где устанавливается поверхностных насос. Для его подключения не нужна особая инструкция.

Принцип действия устройства заключается в следующем: всасывающее устройство приводится в действие с помощью крыла, которому движение передается от ручного рычага. Вся система соединена валом и защищена корпусом насоса.

Основным достоинством такого агрегата, наряду с энергонезависимостью, является небольшая стоимость, он в несколько раз дешевле любого электрического аналога.

Какой насос для скважины выбрать, как его установить, можно увидеть на видео. В этой статье предложены лишь некоторые варианты скважинных насосов и их преимущества.

Выбор скважинного насоса

Выбор насоса для скважины производится по комплексу показателей. Существуют научные методики расчета, но можно провести и укрупненный расчет.

Основными показателями в работе подбираемого насоса являются:

1. Напор (создаваемое давление), м. водного столба;
2. Производительность, м3/час.

Напорная характеристика складывается из нескольких составляющих суммы:

1. Высота (глубина) скважины до нулевой отметки ввода в здание;
2. Сопротивление горизонтального участка трубопроводов;
3. Высота до верхней водоразборной точки;
4. Минимальный напор в сети дома;
5. Запас мощности – от 5 до 10 %.

Причем расчет следует вести, не принимая в учет наличие гидроаккумулятора на станции. Он предназначен для уменьшения частоты пусков и сглаживания пульсаций. Рекомендуется приобрести и установить отдельный гидроаккумулятор большего объема. Применение этого устройства обязательно для любого типа насосного оборудования.

Рассмотрим частный случай – скважина имеет глубину 20 метров, горизонтальный участок – длину 8 метров, верхняя точка водоразбора (смеситель) размещен на высоте 2 метра. Минимальный напор для работы бытового оборудования (стиральной машины, посудомоечного агрегата и т.д.) составляет величину от 1 до 1,5 кгс/см2 (по паспорту изделия), то есть от 10 до 15 метров водного столба.

Сопротивление горизонтального участка составит 8 х 0,3 = 2,4 метра. Итоговый напор составляет:

(20 + 2,4 + 2 + 15) х 1,1 = 43,34 метра (где 1,1 – поправочный коэффициент запаса мощности).

Далее определяется вторая величина – производительность. Она определяется по среднему значению водопотребления на одного человека в сутки – 200 литров. Для семьи из 4 человек необходимый объем воды составит 0,8 м3/сутки.

Постоянный период водопотребления составляет примерно 12 часов. Необходимая производительность насоса составит 800 л / 12 часов = 66,7 = 70 литров в час. Для учета пиковых нагрузок следует применить поправочный коэффициент 1,25. Тогда итоговая величина составит 70 х 1,25 = 87,5 = 90 литров в час (2,16 м3/сутки).

Расчетная величина производительности не должна превышать суточный лимит скважины по воде. Превышение может вызвать засорение скважины, повреждения каналов в ее основании.

Последний этап выбора насоса – подбор по диаграмме «расход – напор». Эта диаграмма присутствует в паспорте каждого насоса. По осям напора и расхода (производительности) отмечаем рассчитанные величины.

Пересечение точек на кривой диаграммы будет реальными показателями работы агрегата при расчетных условиях. Точка пересечения должна располагаться в средней части (средней трети) графика.

Выбор насоса для скважины – важное мероприятие. Знание типов оборудования и методика расчета позволяет подобрать необходимый насос для скважины без труда

К выбору насоса можно привлечь специалистов в магазине – как правило, опытные менеджеры владеют методикой подбора. При этом можно сверить свои расчеты – доверяй, но проверяй.

Рекомендуем прочитать:

Подключение газового напольного котла к системе отопления

Альтернативное отопление частного дома

Лучший котел отопления для частного дома

Устройство канализации частного дома своими руками

Правильная укладка водяного теплого пола

Прочистка засоров труб канализации

(Просмотров 1 242 , 1 сегодня)

Как достать насос из скважины – правильный порядок действий

В жизни нередко возникают ситуации, когда насос может застрять между стенками скважины. Каждый владелец по-разному подходит к решению этой проблемы. Мы расскажем о самых действенных способах и советах, которые помогут достать насос из пробуренной скважины:

• В первую очередь следует натянуть страховочный трос и несколько раз ударить по нему молотком. В этом случае вибрации на трос передаются насосу и отложения, скопившиеся на нем, разрушаться. Этот способ может отнять немало времени и сил – нужно быть готовым к тому, что на извлечение агрегата понадобится несколько дней;
• Если для того, чтобы вытащить насос из скважины, используются вспомогательные предметы, то их нужно зафиксировать за оголовок к неподвижному предмету вблизи скважины;
• Чтобы протолкнуть оборудование внутрь скважины, эксперты советуют использовать трубу, диаметр которой будет чуть меньше диаметра скважины.

Погружные насосы для скважины

Скважинный насос с бесшумным двигателем (Грундфос) Grundfos SQ 2-70

Погружной насос SQ 2-70 предназначен для неглубоких скважин, колодцев и различных емкостей. Он справится с перекачкой чистой воды в горизонтальном, наклонном или вертикальном положении, что упростит полив, заполнение систем водоснабжения и резервуаров любого коттеджа или частного дома.

Прибор справится с обеспечением комфортного напора. Расхода на 2 м3/ч хватит для водоснабжения коттеджа для 3-4 человек, еще на периодический полив останется. Главное – в насосе Грундфос работает по-своему уникальный мотор. Это четырехступенчатый узел, что обеспечивает эффективную эксплуатацию. Тут даже не надо думать о какой-либо дополнительной электрической защите. Цена – от 42 т.р.

Плюсы:

• предусмотрена защита от сухого хода;
• сильная механика;
• защищен от коррозии;
• за счет плавного пуска существенно сокращается нагрузка на сеть;
• движок защищен от перегрева, скачков сети, перегрузки;
• высокий КПД;
• износостойкий за счет плавающих рабочих колес;
• автоматический перезапуск;
• погружение под воду от 0.5 до 150 метров.

Среди недостатков отмечу лишь потребность в периодическом обслуживании.

Насос с глубиной погружения до 30 м SPERONI SXM 180-10

Это многоступенчатый погружной насос на 4 дюйма, рассчитанный на работу на глубоких скважинах. Модель может использоваться как в бытовых, так и в промышленных целях: в системах пожаротушения, для подачи чистой воды, в оросительных, дождевых установках. Производитель обеспечил отличную пропускную способность 10.8 кубов в час.

Насос может запускаться до 20 раз в час и в целом выдает продолжительный режим работы. Тут работает индукционный двухполюсной двигатель с довольно шустрыми оборотами – 2850 об./мин. Рабочие колеса выполнены на основе нержавеющей стали, что дает хорошие перспективы на долговечность. Дополнительно предусмотрена теплоизоляция и защита от влажности. Цена – от 36.6 т.р.

Плюсы:

• использована исключительно качественная нержавеющая сталь;
• высокая производительность;
• напор до 58 м;
• сильный движок с защитой;
• глубина погружения – до 150 м;
• возможность продолжительной работы;
• эффективен для бытового водоснабжения, для заполнения резервуаров, при заборе воды из скважин.

Минусы:

только вертикальная установка.

Погружной насос мощностью 880 Вт ДЖИЛЕКС Водомет ПРОФ 55/75

Водомет – это погружной насос с максимальным расходом на 55 литров в минуту. Он хорошо поработает при выкачивании жидкости из скважин и колодцев в бытовых целях. Сердце прибора – электродвигатель защищен от действия избыточного давления двойным торцевым уплотнением. Корпус модели сделан из нержавеющей стали, что исключает случайные повреждения.

Насос справится с водой, содержащей незначительное количество песочной взвеси. В целом, модель можно назвать довольно практичной, в комплект даже входит кабель на 30 м. Очень удобно продумано погружение и подъем, — достаточно вставить трос в специальные «уши». У этого погружного насоса для скважины цена начинается от 16.5 т.р.

Плюсы:

• есть встроенный конденсатор;
• низкий шум;
• максимальный напор на 75 м;
• защита от перегрева;
• длина 665 мм;
• в быту вода будет поступать в каждый кран с нормальным давлением, в т.ч на втором этаже.

Минусы:

• нет защиты от сухого хода;
• слабоватый движок – хватит на максимум на 5 лет.

Правила установки в скважину

Для погружения в скважину шнекового электронасоса используют оголовок или адаптер, к которым привязывают трос и прикрепляют водоподающий трубопровод, идущий от агрегата. Обычно перед погружением связывают вместе напорный рукав, кабель электропитания и удерживающий трос изоляционной лентой или пластиковыми стяжками, при установке соблюдают следующие правила:

• Водоподъемные трубы можно подбирать из полиэтилена низкого давления (ПНД), стали или гибких эластичных полимеров, основное условие — способность выдерживать максимальное давление в системе и внутренний проходной диаметр не ниже размеров резьбы внутри выходного патрубка.
• При использовании гибкого шланга необходимо убедиться в отсутствии перегибов и скруток.
• Для опускания и подъема используют только нейлоновый или металлический (нержавеющий) трос, запрещено подвешивать агрегат за электрокабель.
• Перед погружением следует убедиться в том, что внутренний диаметр обсадной колонны выше наружных размеров корпуса насоса вместе с электрокабелем, а трубы не имеют искривлений и зауженных участков.
• Не рекомендуется размещать питающий электрокабель в смотанной бухте — это ведет к его перегреву и расплавлению изоляции.
• Минимальное расстояние насоса от дна скважины — 0,5 метра, оптимальное – 1 м.
• Запрещена работа насоса на закрытый кран — это приведет к его выходу из строя.
• Обязательна установка в систему управления защитного реле от сухого хода даже при наличии внутренней защитной автоматики от перегревания обмотки.
• При монтаже модификаций, не имеющих встроенного обратного клапана, его устанавливают на выходной патрубок перед водоподъемным трубопроводом.

Рис. 10 Схема установки и подключения шнекового агрегата

Внутренний или внешний

Поверхностные устройства предназначены для колодцев и скважин с небольшой глубиной. До поверхности воды не должно быть больше 8-9 м. Для скважин с большей глубиной устанавливаются погружные насосы, поэтому по-другому их называют ещё глубинными.

Поверхностные устройства ставятся снаружи скважины. Благодаря чему их легко и удобно обслуживать. Часто их устанавливают вместе с аккумулирующим бачком для стабилизации давления в системе. Но из-за того что поверхностный насос работает вне скважины, он издаёт много шума, а также занимает место. В итоге необходимо обустраивать для него площадь и сооружать постройку для поглощения звуков. Так как насос находится вне воды, его двигатель не охлаждается ей.

Схема расположения внутреннего и внешнего насоса для скважины

Погружные устройства делятся на несколько видов:

• вихревые;
• винтовые;
• вибрационные;
• центробежные.

Вихревые насосы имеют одно рабочее колесо. Оно втягивает воду во внутреннюю часть и выталкивает во внешнюю, за счёт чего и появляется вихрь. В момент прохождения воды через колесо увеличивается её скорость и давление. Конструкция этих насосов проста, поэтому они имеют невысокую цену. Но из-за этого у них низкий КПД и они неспособны работать с жидкостями, в которых есть песок или другие подобные примеси, так как это приводит к быстрому износу устройства.

Вихревые насосы рекомендуется использовать для скважин с низким дебитом или когда требуется малая подача воды.

Устройство вихревого насоса

Основным рабочим элементом винтового устройства является винт (шнек). Вода, попадая внутрь насоса, постепенно нагнетается шнеком, в итоге появляется напор и жидкость вытесняется наружу. Так же как и вихревое устройство, винтовой имеет простую конструкцию и невысокую цену. Рекомендуется к использованию в скважинах с низким дебитом. Но по сравнению с вихревым насосом, винтовой более устойчив к примесям в воде.

Схема устройства винтового насоса

Лучшие насосы для скважин глубиной 10 м

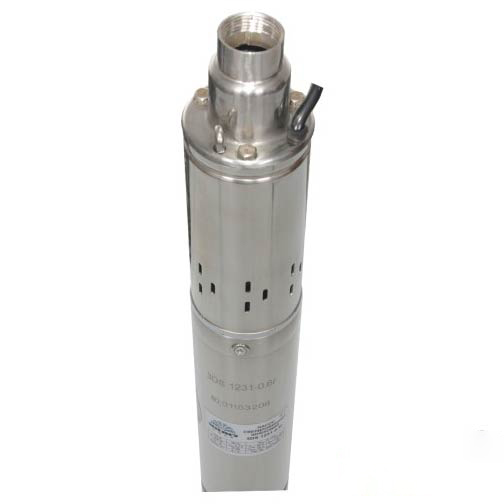

Watomo 4SKMC 100

Страна производитель данной погружной модели – Китай. Скважинный насос вихревой Watomo 4SKMC 100 используется для подъема воды из неглубоких скважин и колодцев. Конструкция подходит для автоматического снабжения питьевой водой загородных строений, часто используется в оросительных системах.

• Малые габаритные размеры.
• Высокие напорные характеристики.
• Удобное управление при помощи пульта.
• Имеется тепловая защита.
• Достаточная длина шнура – 12 метров.
• Высококачественные материалы изготовления деталей и узлов – гарантия надежности, долговечности.

Свитязь 4QGD1.8-50-0.5

Насос погружного типа Свитязь 4QGD1.8-50-0.5 отлично перекачивает воду из скважины с внутренним диаметром свыше 100 мм. Основное назначение: обеспечение водоснабжения частного дома, подача воды для орошения огородов, садов, виноградников.

• Высокое качество изготовления узлов и деталей.
• Экономичность.
• Тихая работа.
• Компактность прибора (размеры 510 x 165 x 140 мм).
• Небольшой вес – 11,6 кг.
• Высокая производительность.

Elitech НГВ 300

Погружной насос Elitech НГВ 300 вибрационный прекрасно откачивает воду из скважин, колодцев. Сфера использования данной модели: снабжение чистой водой дачных домиков, полив огородов, деревьев, кустарников, клумб и пр.

• Недорогое изделие.
• Высокое качество изготовления.
• Достаточная длина кабеля.
• Простота пользования, обслуживания.
• Верхнее расположение всасывающего отверстия предотвращает попадание песка и или в насос.
• Высокая прочность металлического корпуса.
• Герметичность конструкции.

Vitals Aqua 3DS

Моноблочный насос роторный Vitals Aqua 3DS отлично зарекомендовал себя в качестве перекачивающего механизма для подачи пресной воды из скважин. По сравнению с предыдущими устройствами шнековая конструкция менее чувствительна к загрязнениям жидкости. Aqua 3DS можно закреплять не только в вертикальном, но и горизонтальном, наклонном положениях. Насос подвешивается за специальные рым-болты с помощью прочного троса.

• Универсальность использования (подача питьевой воды, полив, водоотведение, ирригация).
• Высокое качество материалов изготовления корпусных и рабочих деталей.
• Небольшое размеры, подходящие для узких скважин (71 х 574 мм).
• Глубина погружения до 35 метров.

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Если скважина заглублена на 10 и более метров, то от поверхностного насоса стоит отказаться. У него есть вариации с эжектором, способные поднимать жидкость с 20–30 м. Но стоит такая насосная техника дороже обычных моделей, обладая при этом низкой производительностью и высоким уровнем энергопотребления. Лучше всего в магазине сразу обратить свой взор на линейку оборудования, которое погружается непосредственно в скважину.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

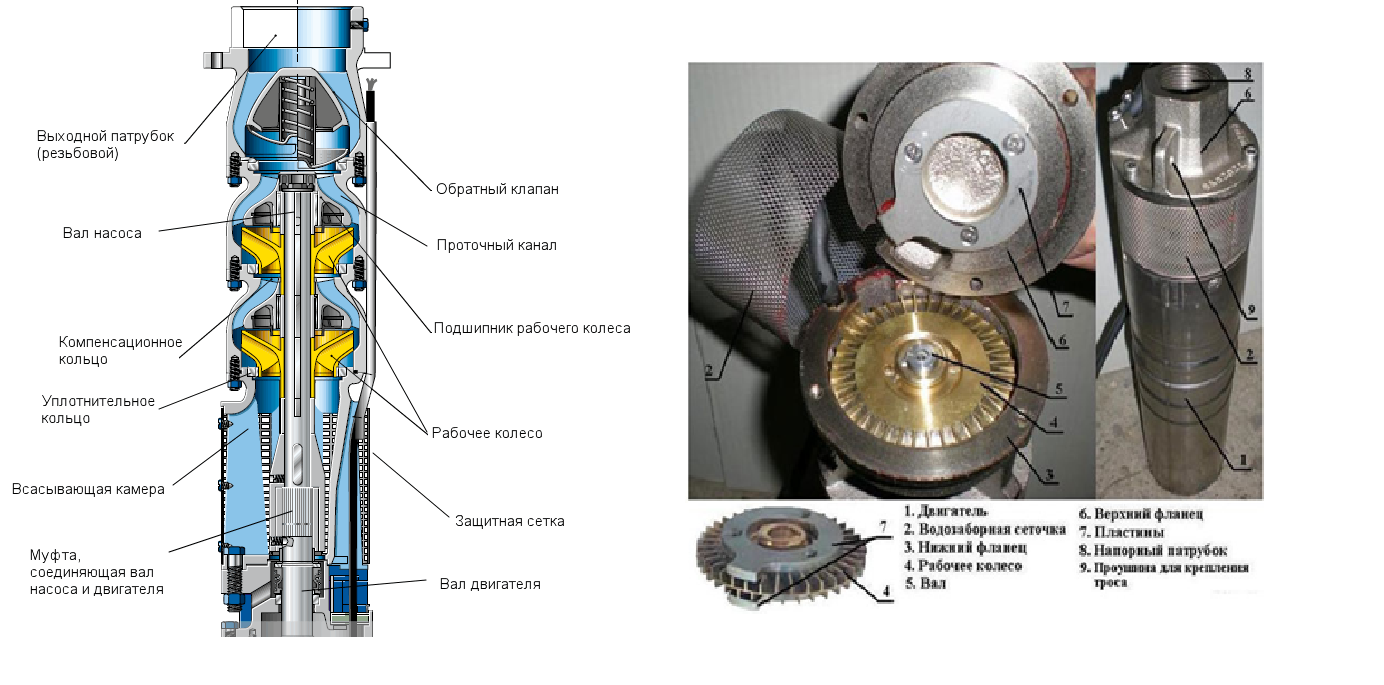

Принцип работы центробежных насосов

Как выбрать насос

Подбирая модель насосного оборудования, надо правильно рассчитать его нужную мощность и производительность. Причем приобретать излишне мощный насос для придомовой скважины не стоит, он просто будет работать в холостую. Потребление электроэнергии выйдет слишком большим плюс постоянные включения и выключения быстро выведут технику из строя.

Саму скважину пробурить можно практически в любом месте придомового участка. Ее нередко делают прямо в доме

И неважно свайно-ростверковый фундамент или какой другой возведен под зданием. Вся вода идет в систему к сантехническим приборам, поэтому основанию строения она не угрожает

Для грамотного выбора скважинного насоса необходимо знать:

• Высоту подъема (глубину погружения агрегата плюс расстояние между землей и наивысшей водорозеткой в коттедже);

• Требуемый расход воды, что должна будет выдавать скважина;

• Диаметр обсадной трубы;

• Общую протяженность водопровода в доме и на улице;

• Наличие/отсутствие в системе гидроаккумулятора и насосной станции подкачки воды.

Технические характеристики скважинных насосов «Водомет»

Модель / Характеристика	40/50	40/75	55/35	55/50	55/75	55/90	110/110
Потребляемый ток, А	2,3	3	2	2,7	3,7	5,5	9,1
Потребляемая мощность, Вт	520	670	490	600	900	1200	1800
Максимальный расход, л/мин	40	40	55	55	55	55	110
Максимальный напор, м	50	75	35	50	75	90	110
Длина электрокабеля, м	20	30	10	20	30	50	70
Средняя стоимость, руб*	7000	8900	5900	7900	9900	11900	17900

*Цена указана ориентировочная на 2018 год

Диаметр глубинного насоса в скважину подбирается на 5–6 мм меньше размера обсадной трубы в сечении. Этого вполне хватит, чтобы свободно его опускать и вынимать. Плюс такой минимальный просвет предотвратит возможный подъем песка с водой в щель между трубной стенкой и корпусом насосного оборудования. В целом, насос подобрать несложно. Надо только все тщательно проанализировать и рассчитать.

Насосы для скважин: какие бывают

Учитывая небольшой диаметр скважины, производители преимущественно используют вертикальную компоновку насосов.  Большинство моделей рассчитаны на погружной способ работы. В этом случае корпус насоса полностью погружается в воду. Такая схема забора жидкости эффективна и позволяет обеспечить охлаждение двигателя во время работы.
Наверх отправляется труба или шланг для подачи воды, провод для подведения питания на электродвигатель.

С точки зрения конструкции распространены три схемы насосов.

Винтовые (шнековые)

Рабочий агрегат представляет собой вертикально расположенную спираль. Он отдаленно напоминает рыбацкий ледобур или шнек. При вращении спираль увлекает воду вверх и выталкивает ее на высоту до 140-180 метров.

Такая конструкция имеет следующие преимущества:

• корпус получается компактным, вытянутым, что хорошо для установки в скважине;

• мелкий песок, который может быть в воде, не наносит критичных повреждений конструкции.

 Центробежные

Рабочий агрегат — крыльчатка или лопаточный отвод. При вращении она придает воде ускорение, с силой выталкивает ее в выходной патрубок.




Для увеличения производительности и напора производители могут устанавливать несколько таких крыльчаток. В погружных моделях они устанавливаются вертикально, каждая следующая придает жидкости дополнительное ускорение.

Вихревой

По конструкции похож на центробежный, но отличается формой и частотой вращения рабочего колеса. Такая конструкция имеет меньший КПД, чем у центробежных моделей.



Эта схема считается капризной к наличию в воде жестких фракций: камня и песка.

Как и при разработке другого насосного оборудования, производители не всегда придерживаются описанных выше схем в чистом виде. Можно встретить модели, комбинирующие разные подходы для достижения большей долговечности, экономичности и производительности.
