Расчет производительности
Одним из контрольных параметров является производительность насосного оборудования, которая рассчитывается из соотношения:
– количество тепловой энергии, потребляемой в конкретным помещении;
— величина производительности насосного устройства;
– удельная теплоемкость, если как теплоноситель применяется вода, для других видов (трансформаторное масло, антифриз и др.) применяются соответствующие данные;
— разность температуры между прямыми и обратными ветвями отопительной системы, которая может составлять:
- 20оС – при нормальной системе отопления жилых площадей;
- 10оС – уровень температуры на нежилых площадях с низкотемпературным отоплением;
- 5оС – температура теплового носителя в системе теплого пола.
Насос циркуляционный GRUNDFOS ALPHA
Приведем пример расчета: площадь отапливаемого помещения составляет 200 квадратных метров, следовательно, чтобы его обогреть понадобятся затраты энергии в 20000 Вт. Помещение оснащено нормальной системой отопления с разностью температур 20оС. Используя эти числовые значения в приведенной формуле, получаем:
20000/(1,16 х 20) = 862 кг/час,
перерасчет в привычные величины дает результат
862 / 971,8 = 0,887 м3/час.
Для отопления указанного помещения понадобится насос с производительностью не менее 0,9 м3/час. Этот показатель нужно искать в паспорте.
Для расчета этой характеристики можно применить и такую формулу:
G = 3,6Q/(c x dT) кг/час, где
с – удельная теплоемкость носителя, применяемого в отоплении.
Проше всего выбрать насос, если уже известна мощность котла. В этом случае можно применить соотношение:
Q = N x dT, где
Q – производительность агрегата;
N – мощность котла;
dT – разность температур на выходе из котла и на обратке.

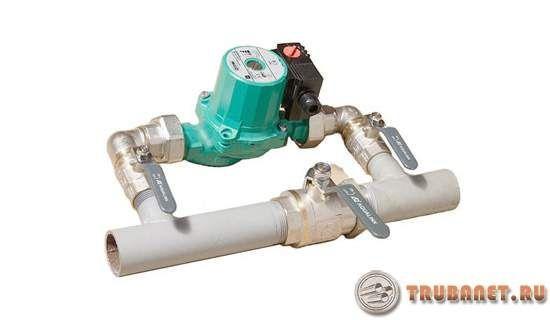

На представленном выше фото показано правильное подключение агрегата для системы отопления с использованием байпаса. Такое размещение позволяет пустить поток жидкости обходным путем при необходимости производства ремонтных работ или замены насоса без остановки функционирования отопительной системы. Смотрите как сделать отопление в честном доме самостоятельно.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Смотрите это видео на YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Смотрите это видео на YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Смотрите это видео на YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

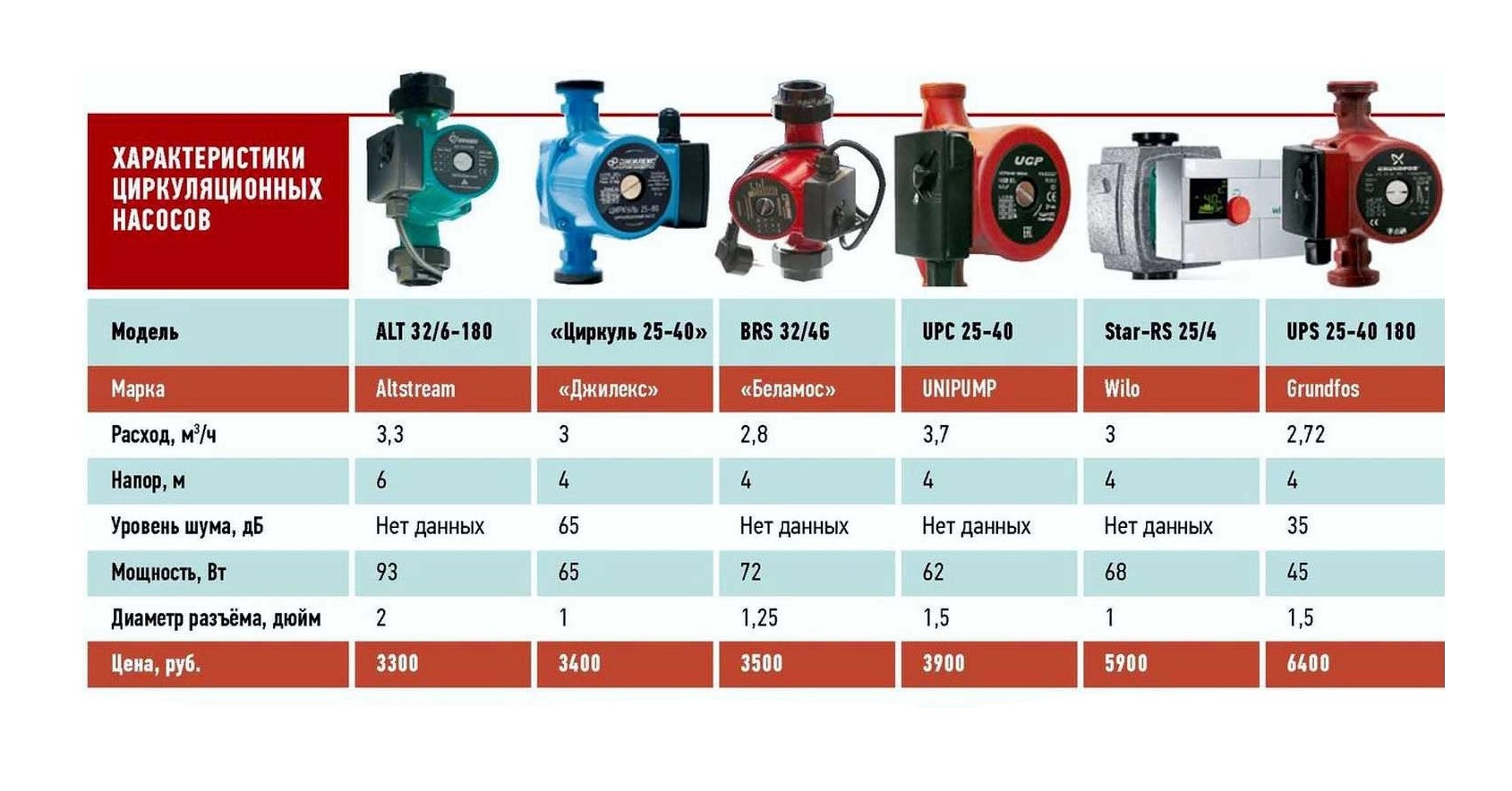

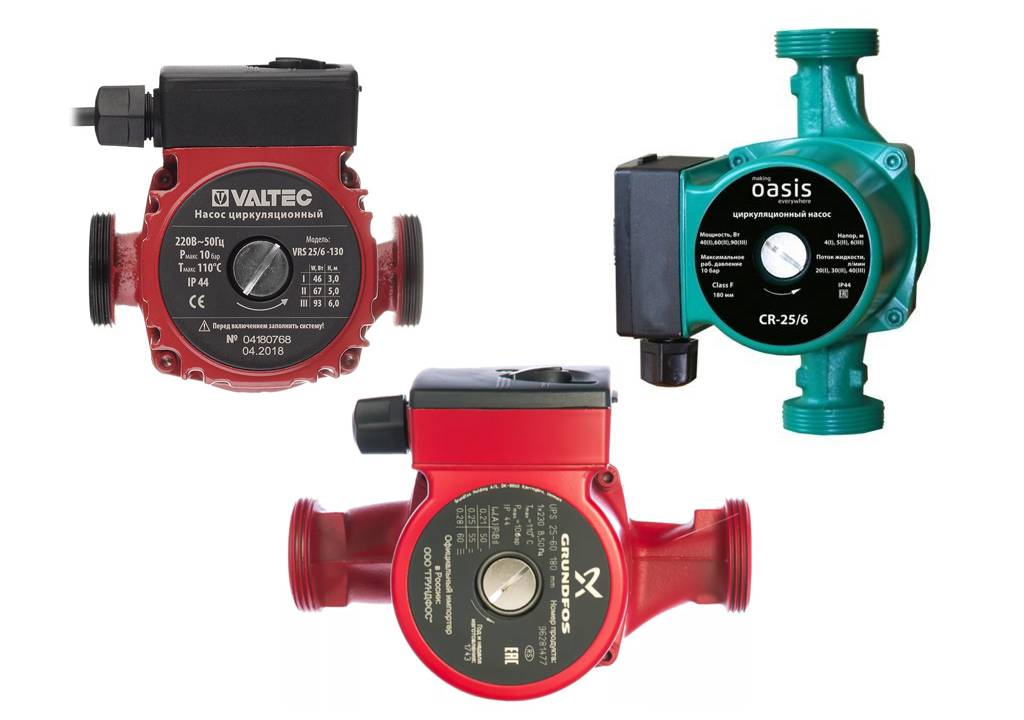

Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

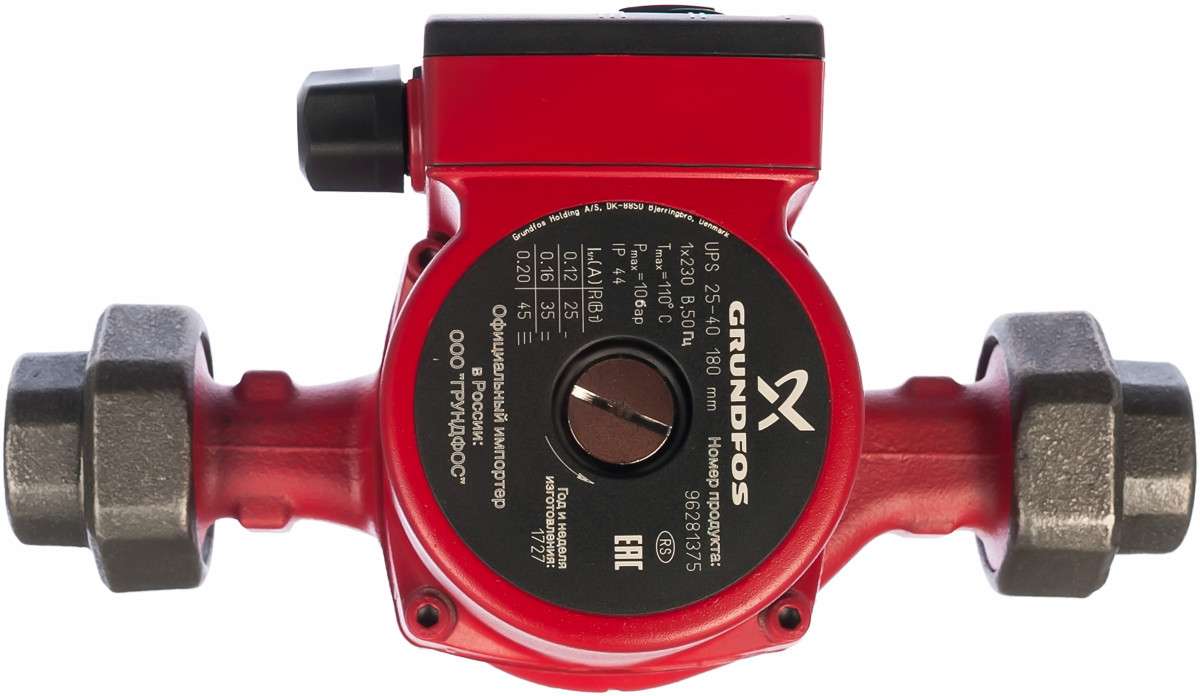

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

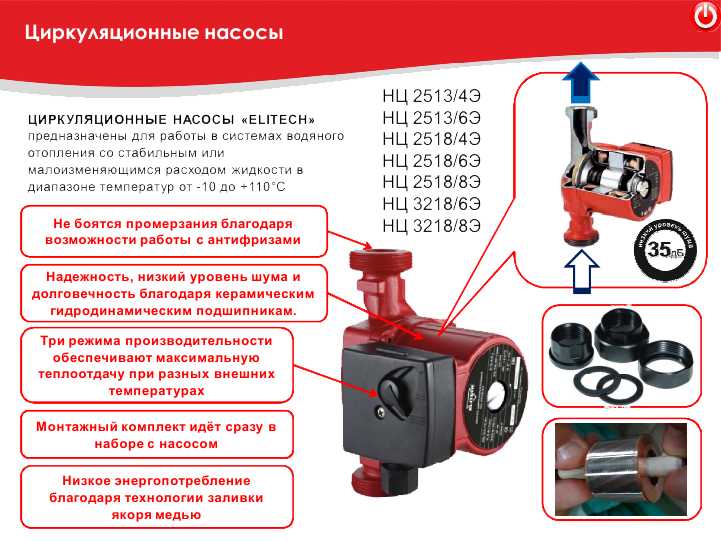

Линейка продукции UPS может работать с применением 3-х режимов производительности.

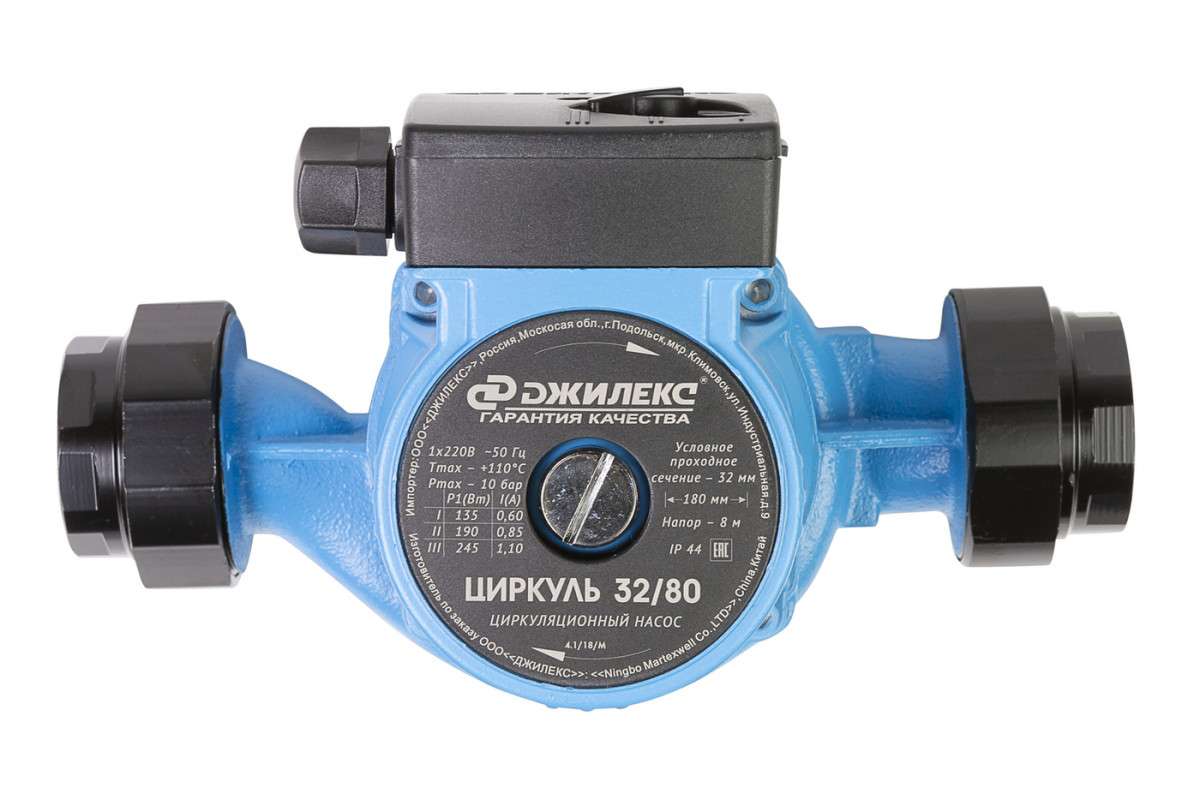

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Назначение и виды циркуляционных насосов

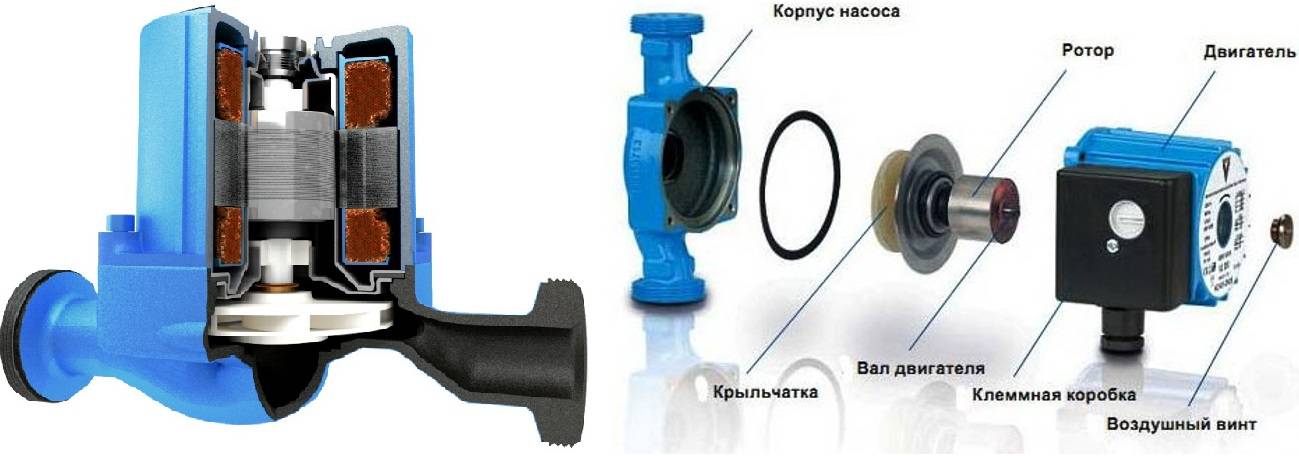

Изделие представляет собой компактный нагнетатель центробежного типа, обеспечивающий принудительное перемещение жидкости по замкнутому контуру. Использование циркуляционного насоса в контуре отопления позволяет существенно увеличить скорость и равномерность нагрева отапливаемого помещения. Кроме этого, следует отметить, что эффективный обогрев коттеджа или квартиры площадью более 100 м2 без обеспечения принудительного перемещения теплоносителя по трубопроводам, практически невозможно.
Существует три разновидности циркуляционных нагнетателей:
1. Агрегаты «мокрого» типа из-за невысокого КПД (порядка 55%) применяются преимущественно в бытовых магистралях. Особенностью таких систем является то, что все элементы установки работают в непосредственном контакте с теплоносителем. Смазка подшипниковых узлов и охлаждение трущихся поверхностей так же осуществляется рабочей средой.
К отличительным особенностям «мокрых» установок относятся:

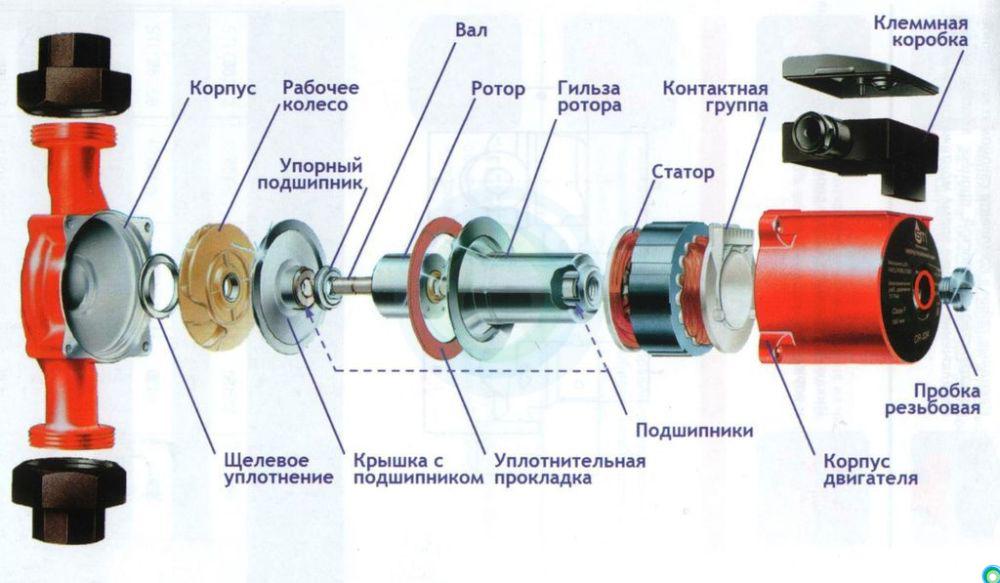

- Размещение ротора в герметичном стакане из нержавеющей стали;
- Все узлы непосредственно контактируют с транспортируемой жидкостью;
- В процессе транспортировки, осуществляется постоянный отвод тепла и смазка трущихся поверхностей.
Функционирование «мокрых» моделей характеризуется низким уровнем шума и устойчивостью давления на выходе, кроме этого, практически не требуется техническое обслуживание до полного износа или выхода из строя какого-либо элемента.
Попадание воздуха в корпус устройства «мокрого» типа может вызвать повышенный износ вращающихся деталей, перегрев подшипниковых узлов и преждевременный выход из строя всей установки.
2. Помпы «сухого» типа характеризуются высоким КПД до (80%), что дает возможность применять их для принудительного перемещения жидкости в схемах со значительной длиной трубопроводов. Основным их отличием является полная герметизация камеры крыльчатки, позволяющая полностью исключить соприкосновение теплоносителя с подшипниками и другими элементами.
Главным преимуществом агрегатов с «сухим» ротором является возможность функционирования при попадании воздуха в камеру крыльчатки, иными словами, такие нагнетатели сохраняют работоспособность при завоздушивании.
Еще одним достоинством таких моделей по сравнению с агрегатами «мокрого» типа является лучшее охлаждение узлов, поскольку они не контактируют с разогретым теплоносителем.
Кроме этого, все подшипниковые узлы и элементы надежно защищены от воздействия абразивной взвеси. Вредному воздействию подвержены только крыльчатка и внутренние стенки корпуса. Такая компоновка дает возможность использовать «сухие» циркуляционные нагнетатели в системе отопления с открытым контуром, где вероятность загрязнения теплоносителя значительно выше, чем в закрытых контурах.
К недостаткам такой компоновки можно отнести:
- Повышенный уровень шума;
- Отсутствие постоянной смазки трущихся поверхностей;
- Сложную конструкцию уплотнений, снижающую надежность изделия.
Указанные недостатки «сухих» нагнетателей не имеют принципиального значения, поскольку шумность устройства практически не имеет значения в производственных зданиях, а своевременное техническое обслуживание позволяет избежать протечки теплоносителя.
3. Нагнетатели с регулируемой частотой вращения крыльчатки позволяют варьировать угловую скорость турбины, обеспечивая тем самым:
- Оптимальные параметры теплогенератора;
- Поддержание заданного значения температуры во всех радиаторах;
- Уменьшение температуры теплоносителя при сохранении температуры в помещении, за счет ускорения транспортировки теплоносителя.
В специализированных магазинах можно найти одно-, двух-, трех-, и четырехскоростные нагнетатели. Изменение скорости производится с помощью использования различных схем коммутации. Существуют нагнетатели с бесступенчатой регулировкой частоты вращения рабочего колеса, однако их стоимость находится за пределами бюджетного сегмента.
Правила монтажа
Определяя месторасположение конструкции, главное условие — обязательно обеспечить свободный доступ к агрегату и приборам электросети, а так же подключить заземление. Другие важные условия установки насоса
- «Мокрые» модели располагать только горизонтально, для полного погружения ротора в воде.
- Разностороннее оснащение прибора шаровыми запорными кранами для обслуживания, ремонта, демонтажа.
- Установление перед ним защитного фильтра.
- Оснащение байпаса вмонтированным клапаном, для удаления пробок воздуха.
- Герметичное последовательное соединение резьбовых элементов системы.
Инструкция, прилагаемая к каждому прибору, содержит основные правила установки и эксплуатации. Точное исполнение всех условий продлит срок работы конструкции, обеспечит бесперебойную подачу теплоносителя.
Куда монтировать насос — на подачу или в обратку?
Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.
Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:
- температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
- плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
- статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.
Специалисты отвечают на описанные утверждения следующим образом:
- Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
- Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
- На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.
Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.
Положение циркуляционного насоса при монтаже
В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:
- Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
- В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
- Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
- Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.
В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.
Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.
Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.
https://youtube.com/watch?v=Rxtsbzq4y_Y
Варианты электрического подключения
Электронасос для отопления имеет единственный минус: при аварийном отключении электроснабжения прекратится циркуляция, поэтому надо проектировать систему с расчетом на дополнительное применение естественного потока теплоносителя.
Коробка насоса оснащена тремя контактами, маркированными как фаза, заземление, ноль, которые кабелем с вилкой подводятся к розетке, либо линия кабеля от счетчика проходит напрямую к прибору. Ручное запускание прибора повышает расход энергии, износ механизма и деталей, поэтому лучше сделать подключение к электричеству автоматическое — через термостат.
Если купить специальный для труб прибор не удалось, подключить циркуляционный насос к электричеству можно с помощью комнатного бытового термостата, у которого крепится на трубу выносной датчик измерения температуры.
При отсутствии электричества используют резервный источник ИБП, обеспечивающий бесперебойное питание для насоса отопления: аккумуляторы автомобильные, либо комплект аккумуляторных батарей в компактном шкафу.
Соединение идет по схеме: к ИБП подключают домашнюю линию электричества, затем ведут к насосу и котлу. Условия подключения:
- нельзя допускать соприкосновения кабеля силового с горячими деталями прибора — двигателем, корпусом, трубой;
- надо избегать увлажнения коробки с клеммами;
- если коробка сбоку, подключение допускается снизу;
- кабель нужно применять термостойкий;
- обязательно провести заземление.
Если на трубе оборудовать термостат, потери энергии при работе насоса уменьшатся.
Критерии выбора
Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.
Производительность насоса вычисляется по формуле:
Q = 0,86 x P/dt, где
- Q — производительность насоса (расчетная);
- P — мощность системы (тепловая);
- dt — разница температур на выходе и на входе котла.
Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

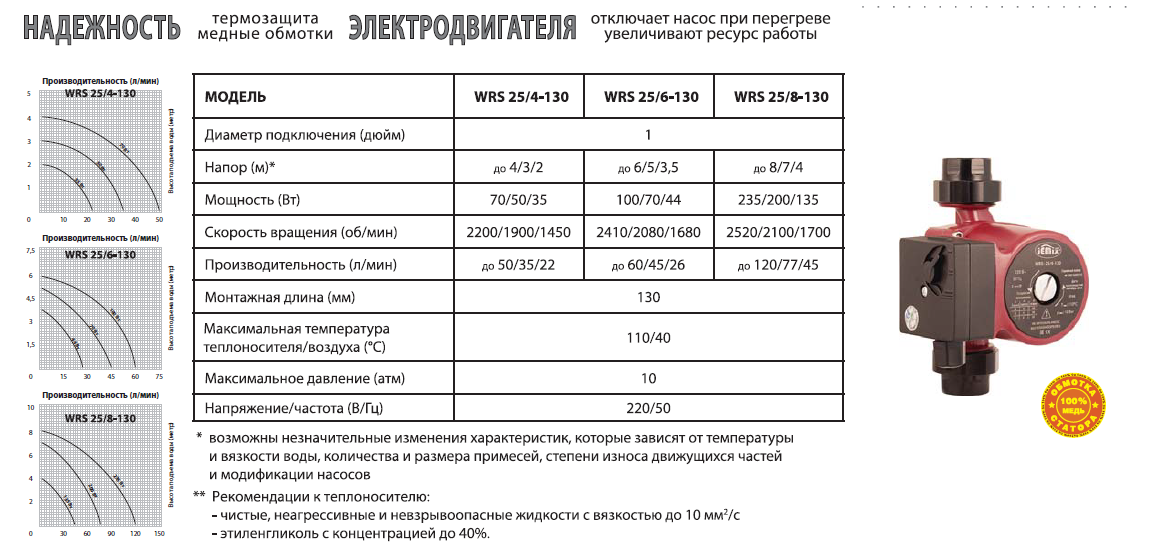

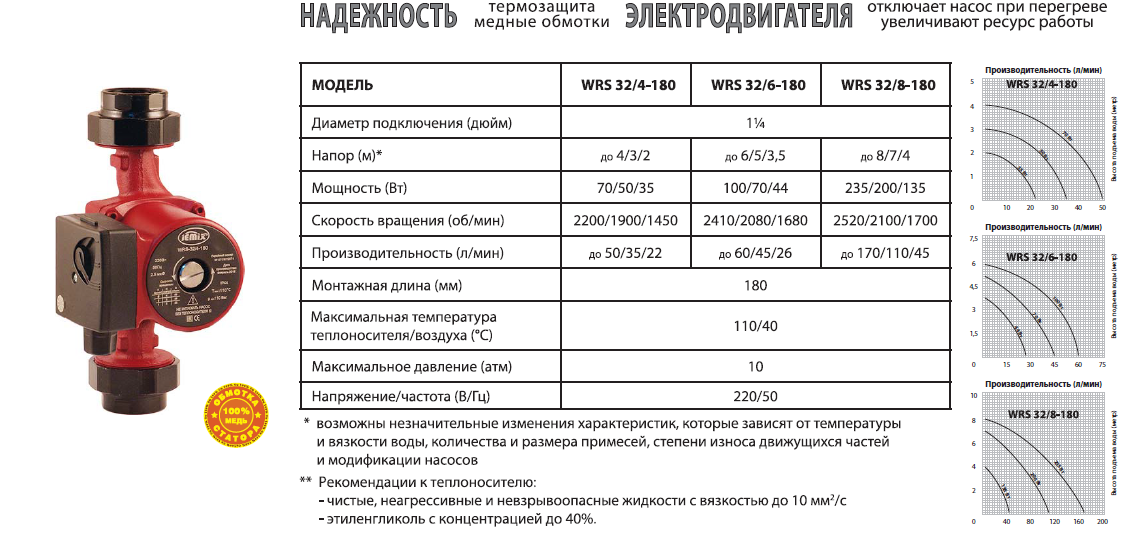

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.
Мнение эксперта
Куликов Владимир Сергеевич
Не следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

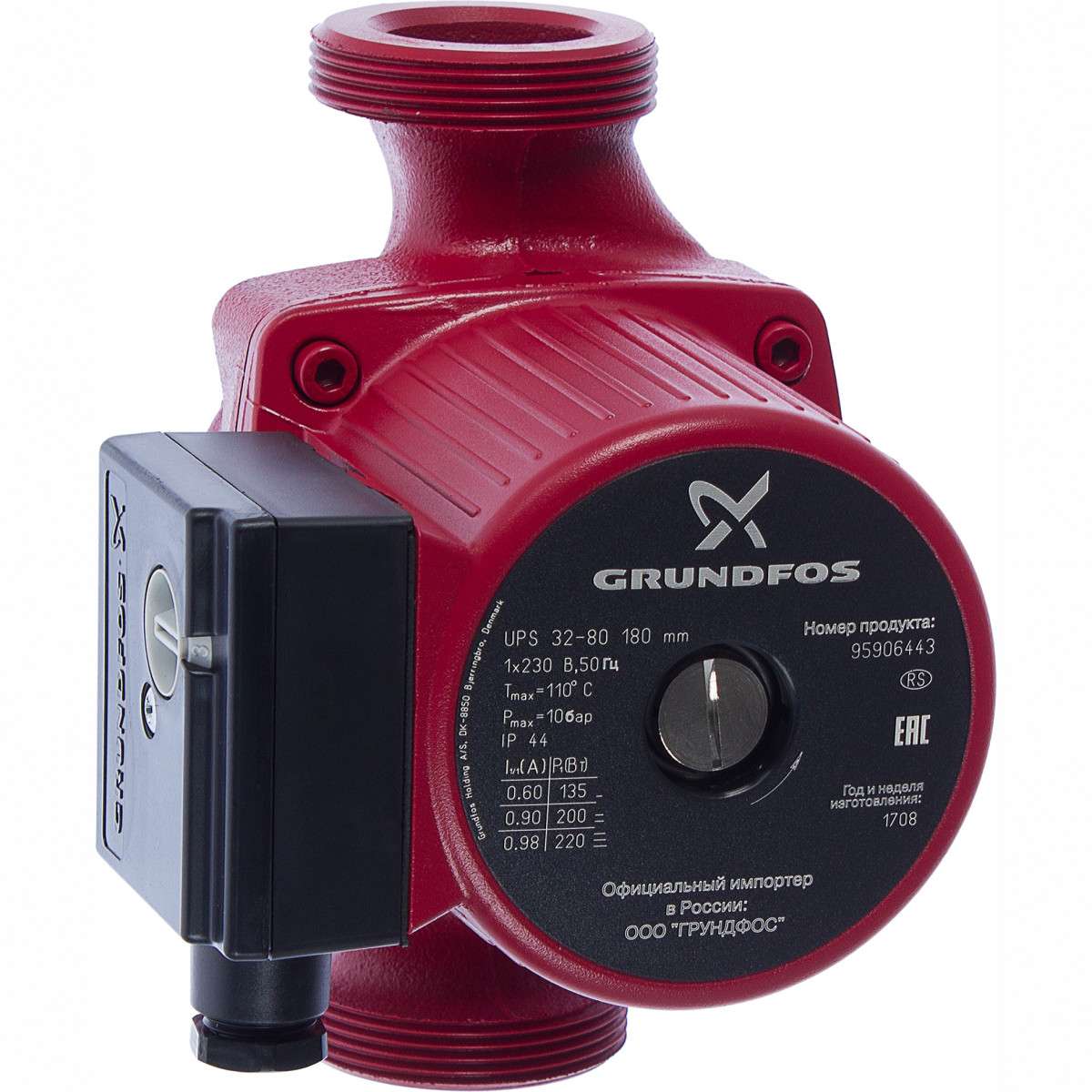

Циркуляционный насос Grundfos UPS 32-80 180
Датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.
Циркуляционный насос UPS 32-80 180 (220 Вт)
Достоинства:
- простой монтаж
- высокая пропускная способность
- бесшумная работа
- надежность и долговечность
Недостатки:
не обнаружены
Применение циркуляционных насосов в отоплении дома
Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.
Закрытая система
Самая главная черта закрытой системы отопления — герметизация. Здесь:
- теплоноситель никак не соприкасается с воздухом в помещении;
- внутри герметичной системы трубопроводов давление выше атмосферного;
- расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.
Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.
Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:
При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.
Открытая система отопления
Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.
- Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
- Трубы подачи и обратки располагают под наклоном.
- Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
- Давление внутри открытой системы отопления равно атмосферному.
- Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.
Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.
Схема открытой системы отопления выглядит следующим образом:
Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:
При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.
Система теплый пол
В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:
- на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
- подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.
Распределительно-регулирующий узел теплого пола выглядит следующим образом:
Система работает по следующему принципу.
- На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
- В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
- Пришедшая обратка имеет более низкую температуру, чем подача из котла.
- Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
- Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.
Выбор насоса для системы отопления в частном доме
В системах отопления циркулярный насос ранее почти не применялся. Котёл располагался в нижней точке отопительной системы, и вода двигалась по трубам под влиянием законов физики.
С появлением мощных теплогенерирующих агрегатов, которые рассчитаны для работы в помещениях большой площади стало актуально ускорять прохождение теплоносителя по системе для более равномерной подачи тепла. Другим аспектом послужила популярность обустройства тёплых полов, которые в зданиях, не имеющих подвалов, всегда располагаются ниже уровня котла.
Правильно подобранный насос не создаст лишнего шума, сэкономит деньги и обеспечит высокую эффективность работы всей отопительной системы. Главные параметры, особенности выбора и наиболее популярные модели таких приборов будут описаны далее. При выборе дренажного насоса принцип подбора существенно отличается, он описан в отдельном материале на нашем сайте.
Этапы установки водяной отопительной системы
Систему водяного отопления необходимо планировать на основе места размещения основного ее элемента – котла. Сам котел ставится еще до планирования разводки труб. Если котел громоздкий – то для него делается бетонный постамент высотой в 4-5 см. Подставка также может быть сделана из листа железа с асбестом сверху. Сразу после того, как постамент готов, котел соединяется с дымоходом, а все соединения замазываются глиной (но не цементом!).
Помните, что в помещении, где будет размещен котел, должна быть хорошая вентиляция – или естественная, или принудительная. Отверстие вентиляции можно оборудовать жалюзями для того чтобы они помогали регулированию потока воздуха.
Только после того, как вы выдержали расстояние, указанное в руководстве, можно вести трубопровод уже металлопластиковыми трубами, но введения в котел должны быть только металлическими трубами. Трубы, вводящие воду в котел, должны иметь такой же диаметр, как и выводящие. Нельзя пользоваться переходниками!
Установка отопительной системы и обслуживание
План монтажа системы отопления создается заранее. Это именно та работа, которую лучше доверить специалистам. Даже если знать предназначение каждого устройства и иметь к нему инструкцию, это мало чем поможет. Чтобы создать отопительную систему с высоким КПД, нужно обладать особыми знаниями, так как каждый элемент должен иметь определенное место. Кроме того, во время установки водяного насоса потребуются и дополнительные элементы: краны, фильтры, датчики, фитинги.
На рынке представлено много моделей водяных насосов, среди них есть и приборы промышленного назначения – они имеют гораздо большие габариты, но в то же время их возможности позволяют использовать данные устройства в системах отопления больших зданий. Поэтому будет не лишним проконсультироваться со специалистами по поводу выбора изделия, подходящего именно для конкретного дома.
В дальнейшем отопительная система требует регулярного обслуживания
Особенно важно это в том случае, если теплоноситель будет поступать из общего источника воды, не имеющего очистительных фильтров
Через определенный период во время работы водяного насоса может возникнуть шум. Пугаться этого не следует, так как чаще всего причиной его является наличие в системе отопления воздуха. Если перед первым запуском конструкции удалить из нее воздух, а затем делать это по мере необходимости, водяной насос шуметь не будет.Насос в системе отопления, смотрите видео:
Циркуляционный насос ДЖИЛЕКС Циркуль 32-80
Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления. Эксперты отдали модели этого циркуляционного насоса первое место в нашем рейтинге.
Циркуляционный насос Циркуль 32/80 (245 Вт)
Достоинства:
- экономит энергию
- качественная сборка
- бесшумная работа
- надежность
Недостатки:
не обнаружены
Общие параметры насосов для систем отопления в частном доме
Каждое устройство обладает характерными значениями:
- Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
- Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
- Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.
Размеры: отличия по габаритам
Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:
- Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
- Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.
Общие параметры насосов для систем отопления в частном доме
Каждое устройство обладает характерными значениями:
- Расход — количество воды, которое пропускается в обвязке за час. Единица измерения имеет вид 1/(м3*с).
- Напор — максимальный показатель сопротивления жидкости, оказываемое на все элементы контура. Наравне с напором важны его потери из-за гидравлического сопротивления, а также давление.
- Скорость — параметр, определяющий взаимоотношение расхода с напором, в зависимости от режима работы насоса.
Размеры: отличия по габаритам
Приборы также могут иметь одинаковые рабочие характеристики, но различаться по габаритам:
- Длина определяет место установки. Устройства длиной 130 мм размещают в ограниченных пространствах, а 180 — в остальных.
- Диаметр подбирают под размер труб, используемых в системе. Допускается незначительное увеличение сечения, но категорические запрещено уменьшение.
Циркуляционный насос Grundfos UPS 25-40 180
Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.
Циркуляционный насос UPS 25-40 180 (45 Вт)
Достоинства:
- тихая работа насоса
- экономичный расход электроэнергии
- универсальность
- асинхронный двигатель
Недостатки:
высокая цена насоса
Заключение
Какой насос установлен у Вас дома?
С мокрым роторомС сухим ротором
Циркуляционные насосы являются необходимыми и важными элементами отопительной системы частного дома. Оптимальным способом монтажа является обратная линия, где температура теплоносителя намного ниже, чем на выходе из котла.
Выбирая насос, следует обращать внимание на его параметры:
- Производительность
- Напор
- Мощность
- Максимальная температура
Следует в первую очередь рассматривать продукцию известных и надежных фирм. Они дороже, но эти расходы всегда оправдываются. По утверждениям специалистов и рядовых пользователей, правильно выбранный циркуляционный насос практически не нуждается в обслуживании и обеспечивает длительную службу без сбоев.
- Насосная станция для дачи. Как выбрать? Обзор моделей
- Как выбрать генератор для дачи. Основные критерии и обзор лучших моделей
- Поверхностные насосы для скважин. Обзор и критерии выбора
- Насосы для полива огорода. Как выбрать, рейтинг моделей
