Особенности однотрубной разводки
Довольно просто установить все детали системы внутри дома. В этом случае она начинается с точки подачи воды и заканчивается у отопительного оборудования. Диагональное подключение самое эффективное, поэтому его выбирают чаще. В здании необходимо разместить расширительный бак.
Существует и более простой вариант, который легко реализовать самостоятельно. Для этого необходимо поставить дверь на лестничном марше. Это позволит изолировать этажи друг от друга. Такая опция достаточно действенна, хоть и не очень эстетична.
Совет! Перед выполнением разводки необходимо изучить различные схемы. Тогда определиться с выбором системы будет намного проще.

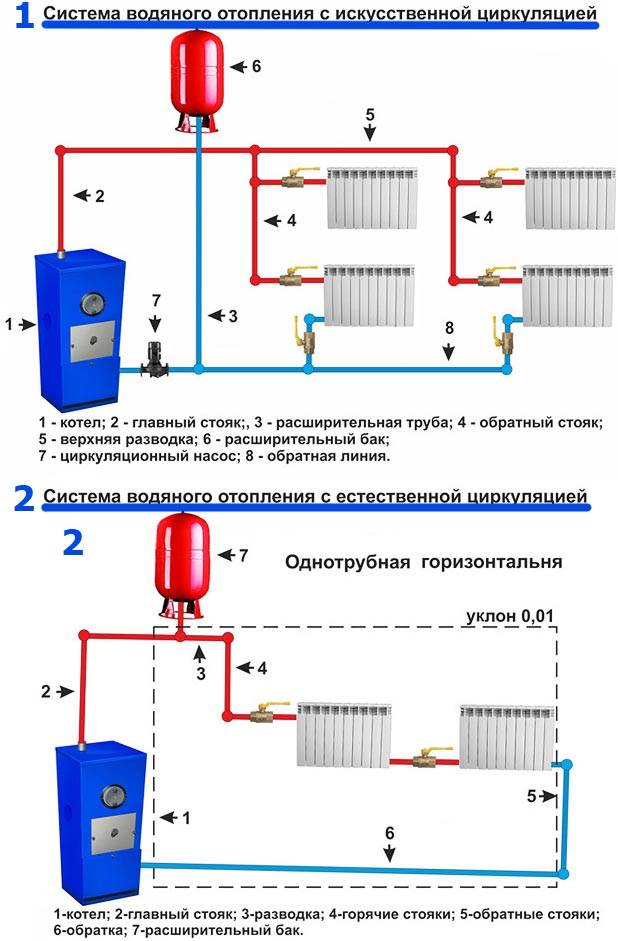

Принудительная циркуляция теплоносителя
В принудительной циркуляции в работу оборота воды по трубам и батареям включен насос, который направляет и усиливает движение теплоносителя по системе.
Несомненно, дополнительное оборудование – это дополнительные финансовые затраты. Но зато дает и дополнительные преимущества:
- нет необходимости в строгом соблюдении уклонов трубопроводов;
- трубопроводы могут быть одного диаметра;
- появляется возможность подключить к водяной системе обогрев помещений с применением «теплого пола»;
- в систему можно врезать температурные датчики, регулирующие температуру в каждом помещении частного дома по отдельности;
- дает возможность применения пластиковых труб, которые значительно дешевле стального водопровода;
- значительно облегчаются монтажные работы.
Основной недостаток – зависимость от перебоев с электроэнергией. Решается применением или комбинированных типов отопления, или установкой резервных электрогенераторов.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
Особенности водяной отопительной системы
При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:
- естественный вариант отопления самый дешёвый;
- такое оборудование не требует подключения к сети переменного тока;
- в такой системе может использоваться любой отопительный котёл.
Если рассматривать её недостатки. то хочется выделить следующие проблемы:
- низкий уровень КПД;
- теплоноситель по батареям распределяется неравномерно;
- в такой системе обязательно устанавливается расширительный бачок;
- обязательное использование металлического трубопровода.
У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.
При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.
Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

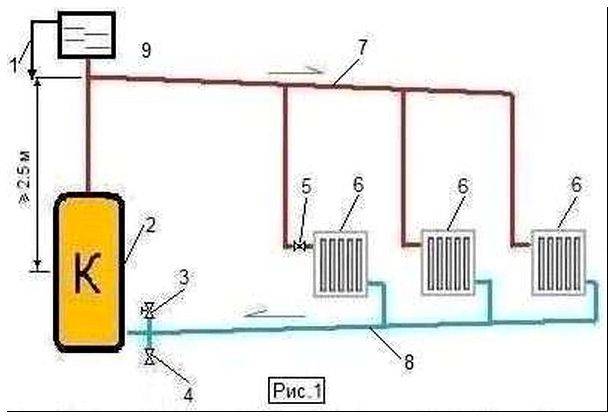

Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Какой котел выбрать
Котлы любого типа разделяются на одно- и двухконтурные. Котлы первого типа используют только для подачи отопления, второго типа — для обогрева и снабжения горячей водой. Перед покупкой нужно правильно определить мощность оборудования. Нужные параметры определяют, исходя из площади дома.
Так, для обогрева 10 квадратных метров потребуется мощность минимум в 1 кВт. Таким образом, для дачного домика площадью до 100 квадратных метров выбирайте котлы с мощностью 10 кВт. Для среднего дома в 150 квадратных метров минимальная мощность составляет 15 кВт. А для просторных коттеджей свыше 200 квадратных метров нужная мощность составляет 20 кВт и выше.
Самыми популярными являются газовые котлы из-за доступности оборудования и топлива, легкости в использовании и установке, высокой производительности и экономичности. Среди минусов отмечают пожаро- и взрывоопасность, необходимость в регулярных проверках со стороны газовой службы. Но при этом газовое отопление — самая оптимальная система для частного дома.
Но что делать, если возможности в подведении к газу нет? Тогда используют твердотопливные или электрические котлы. Первые устройства работают на твердом топливе в виде дров, углей, пеллетов и пр. Такое оборудование быстро обогреют большую площадь помещения.
Однако они занимают много места, сложны в установке, требуют оборудования отдельной котельной и дымоход. Применение твердотопливных котлов осложняется и необходимостью заготовки или приобретения дров и обустройства сухого места для хранения топлива.
Электрические котлы — функциональное и легкое в использовании оборудование, которое подключают к центральному энергоснабжению или отдельному электрическому радиатору. Они предоставляют простой и оперативный способ обогрева, занимают мало места и практичны в эксплуатации, экологичны и бесшумны. Однако такие котлы зависят от электричества, а дальнейшее обслуживание обойдется дорого.
Монтаж отопления своими руками — трудоемкий и опасный процесс. Профессионалы компании “МариСруб” легко справятся с установкой любой системы. Помогут подобрать оборудование, подходящее для вашего дома. Оперативно выполнят монтаж надежного и качественного отопления.
Водяные системы отопления
Системы водяного отопления являются неотъемлемой частью интерьера частного дома. Существует несколько возможных вариантов выбора непосредственно радиаторов отопления. Могут быть:
- Классические чугунные;
- Стальные;
- Алюминиевые.
Тип системы водяного отопления и отопительные приборы следует выбирать, как и в зависимости от условий климата, так и от интерьера и от возможностей материальных затрат.
Система водяная «Теплый пол»
Система является хорошим дополнением к уже давно использующейся системе отопления с использованием радиатором, так и может служить самостоятельной системой в малоэтажном доме.
Большим плюсом настоящей системы является возможность обеспечения различных температур по высоте помещения, как и должно быть по санитарно-гигиеническим нормам – сверху воздух холоднее, снизу теплее. Она позволяет так же снизить температуру системы до 55 ˚С в соответствии с нормами проектирования.
В данном случае трубы монтируются по всей поверхности пола, благодаря этому возможно одновременно обеспечивать и условия микроклимата в здании и комфортный теплый пол. Недостатком является сложности с монтажом системы и возможность выполнения лишь на начальных сроках строительства здания. Минусом так же является сложности в эксплуатации.
Плинтусные системы отопления
Плинтусные системы являются отличной альтернативой одновременно теплым полам и использованию привычных радиаторов. Иногда бывает невозможно установить систему теплого пола, а радиаторы никак не вписываются в интерьер.
Тогда выбор плинтусных систем является лучшим решением, потому что в этом случае трубы отопления устанавливаются на высоте плинтуса (то есть практически на уровне пола), одновременно обогревая помещение в нужной последовательности и отапливая пол до достаточно комфортной температуры в любой период года.
Обширная цветовая гамма систем отопления «под плинтус» позволит вам сохранить любой интерьер в вашем помещении и даже поможет разнообразить его еще больше.
Системы с естественной циркуляцией теплоносителя

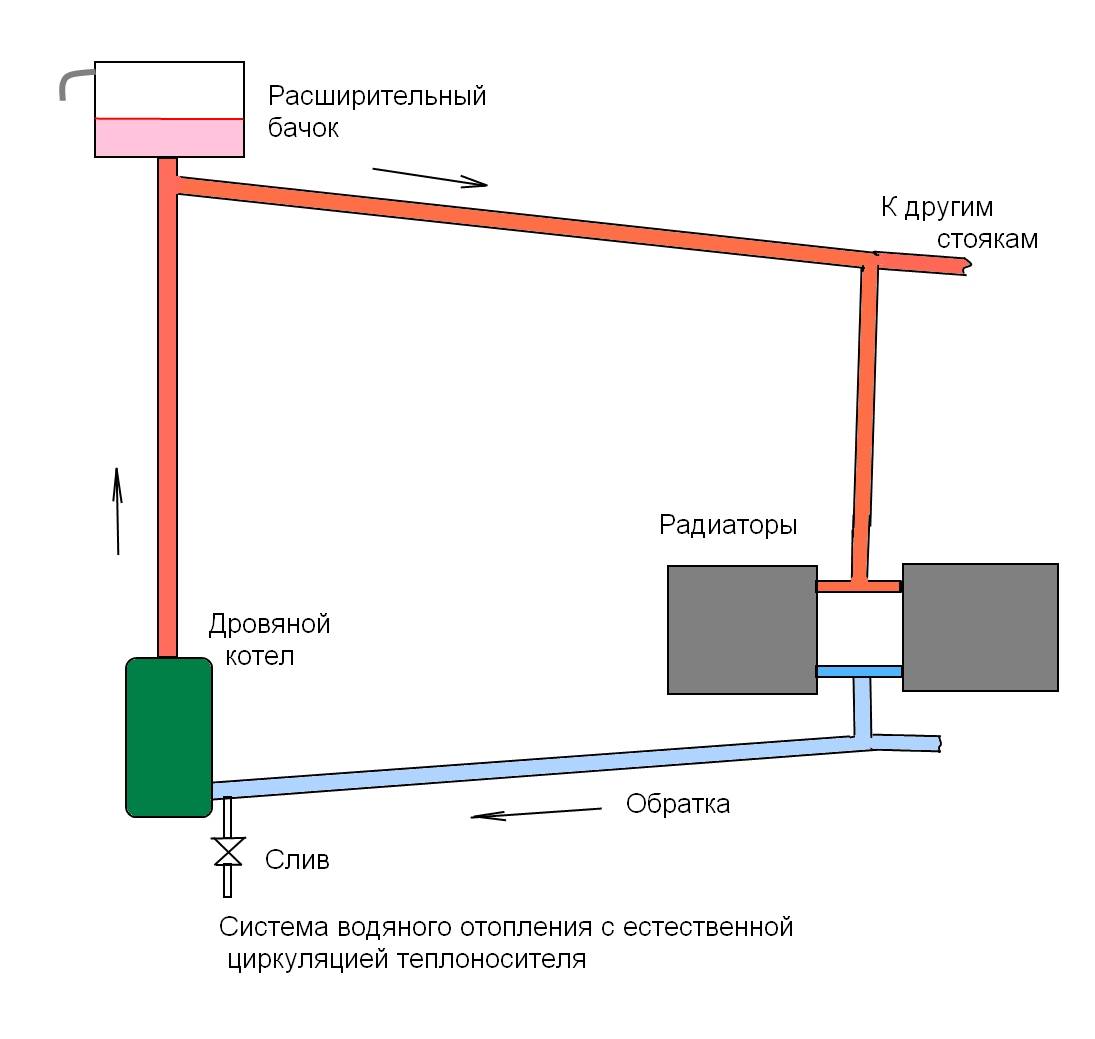

Система отопления с естественным движением теплоносителя отличается тем, что жидкость циркулирует по трубам из-за разницы своих плотностей при повышении и понижении температуры.
Нагретая вода, как правило, становится легче холодной и поднимается выше по системе, холодная же вода в свою очередь, остывая все больше, опускается ниже. Циркуляция воды от источника теплоты и до возвращения в источник циркулирует без перерыва.
Плюсом такой системы является относительная доступность и простота при ее монтаже. Использование ее не предполагает никаких дополнительных затрат по устройству и оборудованию. Минусом системы является необходимость установки труб под небольшим уклоном, что усложняет монтаж.
Необходимым условием использования такой системы является устройство расширительного бака. Он устанавливается, как правило, на крыше малоэтажного здания – самым оптимальным вариантом его устройства является чердачное помещение коттеджа (если оно предусмотрено проектом).
Системы с принудительной циркуляцией теплоносителя
Еще одним вариантом конструирования систем отопления в малоэтажном жилом доме является устройство системы с искусственной циркуляцией воды. В данном случае вода перемещается по системе не из-за своего основного физического свойства изменять плотность, а посредством установки циркуляционного насоса, работа которого заключается в перегонке теплоносителя от котла по всей системе с последующим возвращением в источник теплоты.
Эта система считается наиболее эффективной, чем с естественным побуждением, из-за того, что делает возможным поступление теплоносителя в самые крайние точки отапливаемого здания. Особенно важным это является при строительстве коттеджей, состоящих из двух и более этажей.
Настоящий вид отопления повышает эффективность примерно на 30% по сравнению с другим видом. Плюсом ее является возможность устройство труб без уклона, соответственно монтаж упрощается. Вместо привычных в естественных системах расширительных баков, здесь устанавливаются гидроаккумулирующие емкости.
Так же важно предусматривать специальную защитную арматуру на трубах во избежание аварий, поскольку давление в системах повышенное. Специальные предохранительные клапаны устанавливаются с обеих сторон от циркуляционного насоса
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
