Материалы
Трубы
- Какими трубами можно развести водяное конвекционное отопление?
Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.
Наиболее популярны:
Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;
Монтаж соединения металлопластиковых труб на пресс-фитингах.
- Какие трубы укладывать в теплый пол?
Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.
Труба PERT для теплого пола.
Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.
- Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?
Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:
- Подводка к радиатору — 20 мм;
- Разлив с принудительной циркуляцией теплоносителя — 25 мм,
Подводка к радиатору и розлив.
Теплый пол — 16 мм.
В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.
Радиаторы
- Какие радиаторы лучше купить для автономного контура?
Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.
Алюминиевые радиаторы: максимум эффективности при разумной цене.
- Как рассчитать нужное количество секций?
Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.
Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.
На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.
Для автономного отопления нехарактерны высокие температуры теплоносителя.
Дополнительное оборудование
- Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?
В закрытой системе с принудительной циркуляцией обвязка котла должна включать:
- Циркуляционный насос (желательно — с регулировкой производительности);
- Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
- Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
- Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
- Манометр для контроля давления.
Группа безопасности котла — манометр, воздушник и предохранительный клапан.
В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.
Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.
Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.
Кран Маевского для ручного стравливания воздуха.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требуетиспользования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой — схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Вертикальная однотрубная система
В домах с двумя и более этажами можно установить вертикальную однотрубную разводку. В ней применяется такое же оборудование, как и в горизонтальных конструкциях. Разница заключается только в конфигурации контура, где батареи устанавливаются на разных этажах друг над другом.

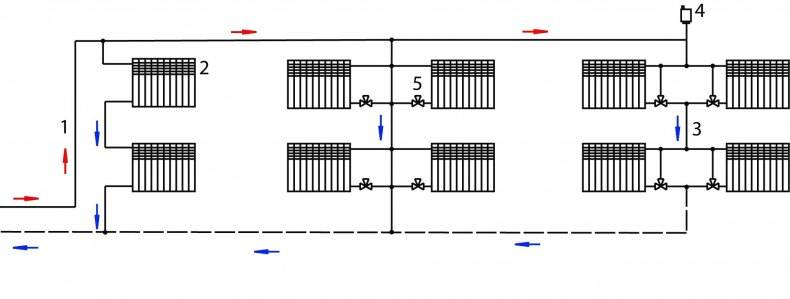

На рисунке: вариант а– с односторонним подключением, б– с двухсторонним, в–опрокинутая циркуляция
Существует три варианта вертикальных теплосистем:
- С односторонним подключением – на этаже к линии крепится один радиатор. Теплоноситель подается наверх, а затем стекает вниз под действием силы тяжести. Разводка делается на чердаке.
- С двухсторонним подключением – к линии крепится по два радиатора. Разводка располагается наверху, носитель стекает по трубам вниз.
- С опрокинутой циркуляцией – горячая вода поступает снизу, проходит по трубам и батареям вверх, а затем стекает вниз. Разводящие магистрали располагаются в подвале или подполе.
Тепловая схема с верхней разводкой требует наличия чердачного помещения. В системе с опрокинутой циркуляцией подача носителя происходит снизу, поэтому такое отопление походит для домов без чердака.
Двухтрубная система отопления – характеристики, преимущества
Двухтрубное водяное отопление загородного дома. Нажмите на фото для увеличения.
Двухтрубная система получила свое название благодаря тому, что в такой системе в обязательном порядке должно быть как минимум несколько отдельных труб (или стояков) для подачи горячей воды, а также несколько других отдельных труб для отвода уже охлажденной воды.
Однотрубные системы применяют только одну трубу или стояк. Сегодня на потребительском рынке существует огромное количество систем для обогрева помещений, но все больше жителей частных домов устанавливают двухтрубное водяное отопление своими руками. Одна из наиболее эффективных систем обогрева помещения «кустовая». Реализуется она путем прокладки горячих труб, а также обратных на уровне самих отопительных батарей.
Отопительные агрегаты сдвигаются таким образом, что могут достигать минимума в расходе теплоносителя. Свое название «кустовая система » получила из-за ее характерного расположения отопительных приборов, они напоминают печь, которая обогревает своими поверхностями иные помещения.
Именно такая система чаще всего встречается в южных регионах. Нужного уровня обогрева помещения достигнуть очень просто, да и расход энергии будет минимальным. Такая система может с легкостью применяться и в проектах для частных домов, которые возводятся в регионах России.
Используя такой вариант водяного отопления, обратную линию удобнее вести прямо у пола (в этом случае на пути прокладки должны отсутствовать двери). Пороги обходят путем применения П-образной трубы, также можно проложить всю трубу или же какую-то ее часть под самим полом.
Используя водяное отопление подобного типа, специалисты настаивают, чтобы потребители не устанавливали никаких иных соединительных элементов на подпольном участке, потому что они будут скрыты от любого визуального осмотра, и, в случае выхода их из строя, будет тяжело установить причину поломки.
Также такой участок труб следует утеплить, для чего используют минеральную вату. Осуществляют такую процедуру для того, чтобы избежать промерзания в зимний период. Схемы отопления частного дома должны проектироваться специалистами, с учетом всех деталей и нюансов, которые обычному обывателю могут быть не известны.
Чтобы скрыть явные изъяны и не очень привлекательный вид такой системы, трубы горячей разводки лучше всего расположить именно на чердаке, однако там их нужно тщательно утеплить. В этом случае невозможно обойтись без маленьких «но», ведь владельцу помещения все равно придется делать небольшие отверстия в потолке для самой проводки труб.
https://youtube.com/watch?v=T8E2vT5XY3A
Из чего состоит водяное отопление такого типа?
- стояк;
- основной стояк;
- бачок расширительный;
- переливная труба;
- раковина;
- трубы охлажденной воды;
- котел;
- радиатор.
Вариант двухтрубной разводки отопительной системы, которая располагается у самого потолка поблизости от горячей разводки, обычно применяется тогда, когда возникают любые препятствия при прокладке обратной линии вдоль напольного покрытия. Основным недостатком системы, которая установлена подобным образом, считается очень медленный прогрев теплоносителя в самой системе. Для того чтобы можно было ускорить процесс нагрева, часто применяют дополнительные специальные устройства, которые носят название расширительные бачки.
Способы прокладки труб отопления
Трубопроводы отопления прокладывают тремя способами:
- Открытый;
- Скрытый (закрытый);
- Комбинированный.
Открытый способ подразумевает прокладку труб по наружным частям стен, пола, потолка. При закрытом методе трубы укладываются в строительные конструкции стен, пола, потолка и закрываются отделкой. При скрытой прокладке нужно учитывать важный фактор – в скрытых участках коммуникаций не должно быть соединений. Наличие соединения в стене или конструкции пола всегда чревато возникновением утечки.
Комбинированный метод использует открытую и скрытую прокладку линий отопления.
Система с естественной циркуляцией теплоносителя
Это самый простой вариант обогрева, который не потребует значительных финансовых вложений. Проектирование и монтаж системы не предусматривает проведения сложных работ, а все комплектующие и материалы доступны. Поэтому такая система водяного отопления частного дома может быть выполнена самостоятельно – подробное описание содержится в инструкции к оборудованию.
Принцип функционирования водяного отопления с естественной циркуляцией крайне прост. Нагреваемая в котле вода, поднимается по трубопроводу вверх (это происходит из-за разницы температур), и со временем попадает во все радиаторы, разведенные по дому. Уже охлажденная вода снова возвращается в котел. Таким образом, теплоноситель циркулирует по системе отопления естественно, без применения специального оборудования.
При монтаже нужно прокладывать магистральные трубы с небольшим уклоном – обычно достаточно 3-5 градусов на 1 метр (примерно 10 миллиметров). Если этого не сделать, отопительная система тоже будет работать, но не столь эффективно, в результате чего расход топлива увеличится.
Для разводки используются трубы разного диаметра – выбор зависит от особенностей оборудования и радиаторов. Обязательно должно соблюдаться уменьшение сечения труб в сторону крайней точки отопительной системы – последней батареи.
Труба, по которой вода, нагретая в котле, подается в систему, устанавливается таким образом, чтобы наблюдался максимальный уклон в сторону батарей. Место входа в теплогенератор обратки делается как можно ниже относительно радиаторов – это необходимо для эффективной циркуляции теплоносителя. С этой целью нагревательный котел часто устанавливают на цокольном этаже или в подвале.
Неотъемлемая часть водяной конструкции с естественной циркуляцией – расширительный бак. Данное устройство устанавливается, в отличие от котла, в самой высокой точке дома, например, на чердаке. Также иногда используются гидроаккумулирующие баки, но в данном случае необходимо произвести монтаж предохранительных и воздушных клапанов, манометров.
Поскольку обычно чердаки не отапливаются, то расширительный бак приходится утеплять – выбор материалов для этого достаточно широк. Однако нужно учитывать, что утеплитель должен быть устойчивым к влиянию высоких температур и не менять своих свойств даже при 90 градусах (подробнее: «Как выбрать утеплитель для труб отопления и нужен ли он «).
Для разводки отопительной системы можно использовать не только металлические, но и пластиковые трубы. Последние из них легко устанавливаются, и время выполнения работ уменьшается.
Однотрубная система разводки труб
Однотрубная схема представляет собой группу отопительных приборов (радиаторов, конвекторов), подключенных последовательно к трубопроводу подачи теплоносителя. Обратный трубопровод выходит только из последнего радиатора, имеющего самую низкую температуру в ряду.
Схема известна также под названием «ленинградка». Применяется до нашего времени при многоэтажном жилищном строительстве. Нормальное функционирование этой компоновки радиаторов требует большого массового расхода теплоносителя. В советское время энергосберегающие технологии применялись нечасто и этот параметр поддерживался на должном уровне.
Однотрубная схема монтируется в двух исполнениях – с байпасом и без такового. Байпас – перемычка, которая соединяет вход и выход теплоносителя радиатора. По перемычке теплоноситель поступает на выход из прибора, смешиваясь с остывшей водой из радиатора.
Подобная компоновка наиболее экономична по количеству материалов. Главным недостатком ее является то, что каждый последующий радиатор имеет меньшую температуру, чем предыдущий прибор. Схема наиболее пригодна для систем централизованного отопления, имеет один трубопровод, проходящий через помещение.
Однотрубная компоновка применяется и в автономных системах отопления. При этом для качественной работы не рекомендуется устанавливать на одну ветку более 5 приборов с количеством секций от 4 до 10 штук.
Монтаж системы без перемычки подразумевает невозможность отключения отдельного прибора в цепочке без выключения всей цепи.
Однотрубная система отопления
Рассмотрим однотрубную разводку – её плюсы и минусы. Подача и возвращение теплового носителя в этой системе, создаётся по единственной трубе, идущей кольцом. Поэтому каждый радиатор присоединяется к трубопроводу обоими патрубками.
Достоинства этого метода разводки:
- Работа по установке выполняется просто. Ведь одну трубу монтировать попроще, нежели два образца.
- Отопительная система дома, названная Ленинградской – складывается из полипропиленовых труб. Является недорогим вариантом. Когда используется металлопластик либо сшитый полиэтилен, тогда преимущество нейтрализуется за счёт стоимости фитингов.
- Вертикальные стояки с одной трубой – оптимальное решение при создании гравитационной системы в доме из двух этажей.
Принимая во внимание особенности однотрубной проводки и недостаток опыта установки у большей части хозяев, советуется собирать ленинградский тип подключения в малых жилых строениях, либо на даче
Минусы однотрубного подключения
- За счёт смешивания прохладной воды, температура в трубах уменьшается на 1-2 градуса после отдельного радиатора.
- Для предоставления необходимого расходования теплоносителя в агрегатах отопления, диаметр главной нитки труб должна быть не меньше 25 мм на всей её протяжённости.
- Когда насчитывается 5 радиаторов – сечение коллектора становится больше, до 32 мм.
- Заключающие радиаторы получают охлаждённую воду, так что нагревают похуже.
- Вопрос разрешается увеличением количества секций, либо увеличением габаритов панелей на 10%.
Когда делается вертикальная разводка, то недочёты не настолько критичны.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в системе. Обычно производитель указывает мощность котла при номинальном давлении газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;. вид обогреваемого помещения
При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
вид обогреваемого помещения. При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем больше площадь, через которую может уйти тепло, тем больший запас на мощность котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро нагревается за счет того, что вся мощность котла направлена на нагрев воды. Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на сегодня является ПВХ или пластик. Они пришли на смену металлическим или оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются меньшим диаметром, более просты в установке, не подвластны коррозии и практически не засоряются. Самым новым поколением труб можно назвать металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет придать ей любую форму.
Количество труб зависит от вида используемой системы и отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В данном случае трубы прокладываются по площади пола. Их количество определяется отдельно в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух) то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о качественном утеплении дома.
Естественная циркуляция
Примерная схема системы
Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.
Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.
Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.
Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.
Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.
По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.
Схема системы
Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.
Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.
Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.
По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.
Приборы водяного отопления
Обогревательными элементами, отдающими тепло воздуху в помещении, являются:
- Батареи, радиаторы из чугуна, стали и специальных сплавов.
- Система труб, вмонтированная в перекрытие, – «теплый пол».
- Обогреватели, встроенные в плинтусов, расположенных вдоль стен.
- Конвекторы, установленные в технологические ниши.
Среди самых недорогих систем отопления частных домов выделяют газовые котельные установки на воде. Радиаторные секции делают из:
- Алюминия. Малый вес позволяет крепить радиаторы к стеновым панелям, изготовленных из легких материалов: газобетон, сэндвич-панели.
- Стали. Хорошая теплопроводность. Быстро разогреваются, долго сохраняют тепло, отдавая энергию в комнату. Малая стоимость.
- Чугуна. Максимальная теплоемкость. Остаются горячими долгое время. Неприхотливы, надежны, долговечны. Минус – большая масса.
- Биметаллические. Совмещает плюсы двух компонентов – нержавеющей сердцевины и внешнюю привлекательность наружного слоя.
Если перечислят, что нужно для отопления частного дома, список будет включать следующие позиции:
- Котел требуемой производительности (мощности).
- Трубы для устройства контуров (прямого и обратного).
- Расширительный бак для гашения термического расширения.
- Электрический насос, обеспечивающий непрерывную циркуляцию.
- Радиаторы в количестве, достаточном для обогрева объема помещений.
- Фитинги, заглушки, шаровые краны, прочая запорная арматура.
- Контрольно-измерительные приборы, регуляторы.
Полный комплект определяет схема отопления, которая должна быть реализована. Также значение имеет выбранный тип системы.
Конструкция теплых полов
В данном случае отопление дома реализуется за счет труб, уложенных в перекрытие, по которым циркулирует горячая вода. Если оно деревянное, трубопровод укладывают между лагами. В противном случае полиэтиленовую или металлопластиковую трубу укладывают на пол и заливают стяжкой.
Каждая петля оснащается вентилем для регулирования интенсивности подачи теплоносителя. Потребуется и циркуляционный насос, который будет поддерживать требуемую температуру – 35…55 градусов Цельсия.
Конвекторы плинтусные и внутрипольные
Монтаж системы отопления данного типа предполагает установку конвектора в специально отведенное заглубление в стене или в полу. Принцип действия основан на естественной конвекции, когда охлаждаясь, воздух опускается, а в рабочей камере находится теплообменник. Прогреваясь воздушная масса устремляется вверх, замещая собой холодный объем.
В результате прогревается вся комната. Горячая труба защищена кожухом с отверстиями, решеткой, что делает использование безопасным. Подобные обогревательные элементы – идеальное решение для помещений с витражным остеклением.
