Подключение внутрипольного конвектора отопления

Область применения и основные достоинства

При всей своей эффективности, традиционная система отопления является далеко не самым удачным решением с точки зрения интерьерного дизайна. Даже ультрасовременный настенный или напольный радиатор, имеющий стильный и привлекательный внешний вид, не всегда органично вписывается в обстановку, занимая к тому же немало полезного пространства.

Сфера использования

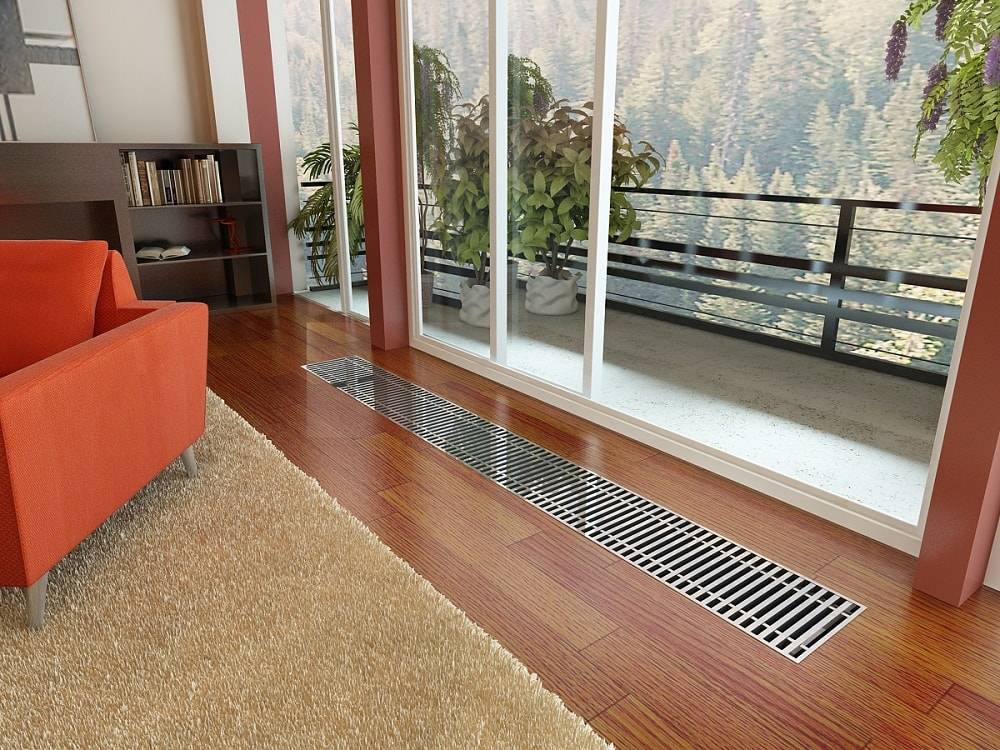

В помещениях с панорамными окнами или стеклянными наружными дверями, которые сегодня являются достаточно популярными, наблюдаются некоторые технические трудности размещения отопительных приборов.

Указанных недостатков полностью лишен водяной или электрический «теплый пол». Но и он далеко не всегда может выступать в качестве основного отопления. Во-первых, температура пола с подогревом не может превышать комфортную для человека температуру 22…25°С. Во-вторых, «теплый пол» несовместим с некоторыми видами напольных покрытий (паркет, ламинат), имеющих хорошие теплоизоляционные свойства. Проблему решила блестящая идея: оставить радиатор, но спрятать его в конструкцию пола. Так появились встраиваемые конвекторы отопления.

Преимущества

Эти устройства имеют следующие преимущества:

• освобождают значительную часть пространства помещения;
• не портят интерьер;
• в отличие от открытых радиаторов и «теплых полов», могут подключаться к теплоносителю с высокой температурой (до 90°С).

Еще одним преимуществом конвекторов встраиваемых в пол является их безопасность. Прибор закрывает защитно-декоративная решетка, которая ограничивает доступ к его горячей части. Это качество делает данное изделие идеальным вариантом для оснащения квартиры или дома, где есть маленькие дети.

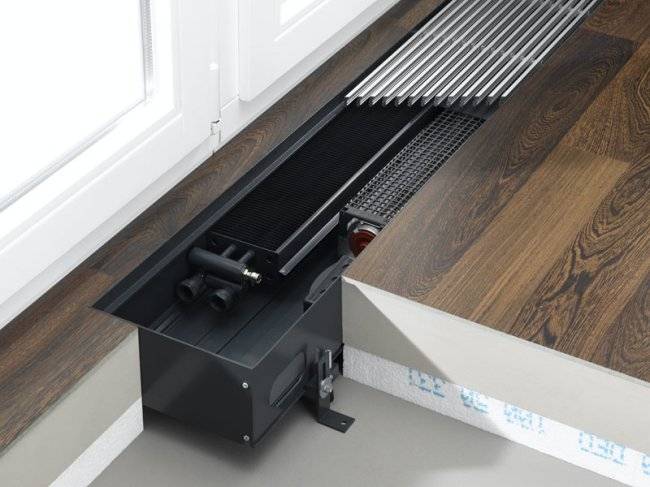

Вид напольного конвектора в разрезе.

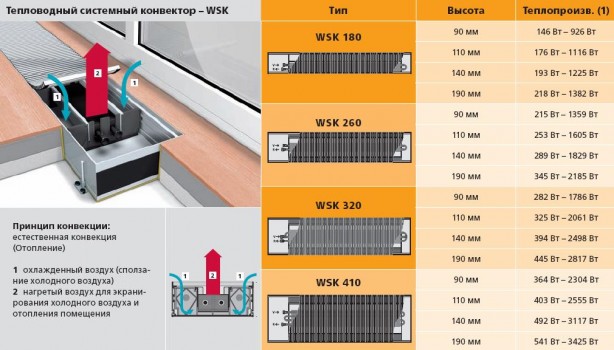

Вся конструкция внутрипольного водяного конвектора находится практически на виду, поэтому любая протечка будет сразу же обнаружена. Водяные «теплые полы» такого достоинства не имеют. Некоторые модели встраиваемых конвекторов могут оснащаться вентиляторами, улучшающими циркуляцию воздуха. Такое усовершенствование наиболее оправдано при подключении прибора к низкотемпературному контуру (с температурой теплоносителя в пределах 55°С).

Подключение конвектора

Гидравлическое подключение

Существует два варианта подключения к системе отопления: это гибкое и жесткое. У каждого вида свои преимущества.

Электрическое подключение

Вы выбрали конвектор с вентилятором, тогда нужно учесть такой момент, как подключение к электрической сети. Так как вентиляторы, используемые в конвекторах обычно 12 В, а в сети 220, то необходимо приобрести модуль конвектора(трансформатор). С помощью модуля осуществляется управление комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Параллельно с этим он может управлять сервоприводами и плавно регулировать скорость вращения вентилятора.У некоторых производителей предусмотрена возможность укладки трансформатора в короб с конвектором, что упрощает работы при его установке.

Популярный материал: внутрипольные конвекторы отопления

Что такое внутрипольный конвектор отопления?

Внутрипольный конвектор отопления — это современное решение для отопления помещений, которое позволяет снизить затраты на отопление за счет эффективного использования тепла. Конвектор устанавливается в полу и позволяет равномерно распределять тепло по всему помещению.

Преимущества использования внутрипольных конвекторов отопления:

• Экономия энергии и снижение затрат — внутрипольные конвекторы отопления распределяют тепло равномерно по всему помещению, что позволяет снизить затраты на отопление до 30%
• Удобство использования — конвектор установлен в полу и не занимает места в помещении, не мешая обстановке и мебели
• Высокая надежность и долговечность — внутрипольные конвекторы отопления изготовлены из прочных и долговечных материалов, что гарантирует их длительный срок службы

Как заказать внутрипольный конвектор отопления?

Заказать внутрипольный конвектор для вашего помещения можно в нашей компании. Мы предлагаем широкий ассортимент конвекторов различных моделей и производителей. Наши специалисты помогут подобрать оптимальный вариант и произведут установку конвектора быстро и качественно.

Модель конвектора	Мощность, кВт	Цена, руб.
Конвектор Vents LVN	1,5	11 000
Конвектор Тепломаш	2	12 500
Конвектор Ballu Floor Fan	3	15 000

Критерии выбора

При подборе конвектора для встраивания в пол важно сначала рассчитать 100 Вт на квадратный метр площади. При наличии дополнительных источников тепла, таких как батарея или теплый пол, теплоотдача суммируется от всех приборов

Квадратуру помещения умножают на 100 и получают нужную мощность тепла. Теплоотдачу нужно рассчитывать не более чем при 75 градусах подачи.

Каждый производитель оборудования имеет собственные линейки типоразмеров. Единых стандартов для всех не существует. Но длина прибора с принудительной конвекцией напрямую зависит от количества встраиваемых вентиляторов. Средняя величина может быть в 1200 мм, если присутствует один вентилятор, 2000 мм – при двух вентиляторах и от 2600 до 3000 мм – при трех вентиляторах.

Высота и ширина приборов определяются особенностями систем отопления и расположения труб. Длина приборов по минимуму составляет 400 мм, по максимуму – 5000 мм. Отдельным производителем указывается рекомендуемое и предельно допустимое для определенной модели давление в отопительной системе.

Следующими критериями выбора должны стать следующие моменты:

Тип решетки

Важно не только выбирать внешне привлекательную перегородку, но и рассчитать расстояние между планками решетки. Необходимо понимать, что в щели будет проникать не только пыль, но и мелкий мусор

Учитывают цвет, материал производства, форма, размер и расположение ламелей, а также рулонное или монолитное исполнение. самыми дорогими и качественными считаются деревянные решетки. Есть в продаже также стальные и алюминиевые, которые по прочности уступают.

Корпус прибора. Все конвектора по корпусу выполняются из качественного металла. Это может быть нержавеющая сталь или сплавы. Это своего рода лоток удлиненной формы с прямоугольным видом. Необходимо выбирать антикоррозийно защищенный металлический корпус. Без оцинковки или окрашивания корпус брать не стоит.

Экономичность. Ребра теплообменника могут регулировать площадь обогрева, уменьшая или увеличивая ее. Конвектор обогревает за счет циркуляции воздушных масс, а радиаторы отопления всегда требуют дополнительные источники энергии поблизости.

Габариты. Прибор не должен выделяться, а быть незаметно заделан в нише пола. Поэтому следует брать устройство с шириною не более 20 см. Есть модели и с большей шириной (до 42 см), но они слишком объемные и сложны в монтаже
Важно также обращать внимание на глубину. Она должна находиться в пределах 10-11 см или даже меньше
Подключение удобно проводить сбоку или сверху.

Дополнительные опции и функции. Вентилятор – важный элемент, ускоряющий конвекцию нужного по температуре воздуха. Чем больше прибор, тем больше вентиляторов для него нужно. При установке конвекторов к панорамным окнам вентиляторы необходимы. Они позволяют избавляться от конденсата на стеклах и не дают возможности образовываться наледи.

При выборе водяных конвекторов нужно учесть давление в системе, иначе гидроударами можно вывести прибор из строя. Также налаживают давление в сети. Оно не должно быть низким, иначе не получится полноценного нагрева воздуха. Температура носителя не должна сильно отклоняться от 130 градусов. В меньшую сторону можно вплоть до 70 градусов, но отклонение свыше 130 градусов нежелательно.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Плюсы

Компактность

Это один из самых главных плюсов данного устройства. Они довольно тонкие, похожи на стандартные стальные или алюминиевые радиаторы. Но также на рынке представлены модели более зауженные, которые прекрасно подойдут при установке под низкими окнами. Кроме этого вы можете найти стеклянные конвекторы. Их главная особенность заключается в том, что они очень тонкие. Обогревание в таком случае происходит за счёт стекла с токопроводящим элементом, из которого они изготовлены.

Характеристики корпуса

Конвектор состоит из:

• нагревательного элемента, который за счёт своей площади обеспечивает нагрев воздуха;
• системы управления, она бывает как электронной, так и механической. Она позволяет выставить определённую температуру воздуха, оптимальную для помещения в зависимости от сезона. При необходимости её можно понизить или повысить;
• корпус. Он защищает все составляющие конвектора.

Благодаря своей простой конструкции конвектор при включении довольно быстро нагревает воздух, что является немаловажным фактором.

Простота эксплуатации, монтажа

• где будет установлен котёл;
• как проложить трубы;
• сколько радиаторов выбрать;
• проверить систему на герметичность.

И даже это не гарантирует, что ваша отопительная система будет работать без перебоя.

А если вы решили установить водяное отопление, то настраивайтесь на то, что это может отнять у вас много времени и сил.

В отличие от своих конкурентов данный вид обогревателей устанавливается за считаные минуты и часы, что, конечно же, говорит об их преимуществе. Вам нужно только:

• установить кронштейны;
• повесить обогреватели;
• подключить к электричеству;
• включить конвекторы и установить нужную температуру.

И после этого наслаждаться тёплой и уютной атмосферой вашего дома.

Срок службы

При этом не требуется никаких дополнительных операций во время пользования данной техникой: ликвидировать протечки, менять теплоноситель, не нужно спускать воздух и т. д. Финансовая доступность.

Это также является огромным плюсом. Их доступная цена позволит вам сократить семейный бюджет во время проведение отопления в доме. Явно, что конвекторы с механическим управлением будут дешевле – электронного. Ну а стеклянные будут самыми дорогими из всех. Поэтому вы сами можете выбрать, на каком варианте остановиться, всё зависит от вашего кошелька.

Подготовка рабочего места

Перед началом монтажа внутрипольных конвекторов с вентилятором необходимо подготовить рабочее место и обеспечить все необходимые материалы и инструменты.

• Очистите рабочую зону от мусора, обломков и других препятствий, которые могут помешать выполнению работ.
• Проверьте наличие необходимых инструментов:
  • Отвертки различных размеров
  • Клещи
  • Перфоратор
  • Дрель
  • Разводной ключ
  • Гаечный ключ
  • Молоток
  • Уровень
  • Мера
  • Рулетка
• Подготовьте необходимые материалы:
  • Комплектующие для монтажа внутрипольных конвекторов
  • Трубы и фитинги для подключения системы отопления
  • Электрические кабели и розетки
  • Утеплитель и декоративные отделочные материалы
  • Компьютер с доступом к инструкции по монтажу

Готовотье все необходимые материалы и инструменты заранее, чтобы избежать прерываний и задержек во время монтажных работ.

КАК ВЫБРАТЬ ВНУТРИПОЛЬНЫЙ КОНВЕКТОР

Внутрипольные отопительные системы не относятся к числу бюджетных. Они достаточно дороги и поэтому естественным желанием потенциального потребителя является оптимальное решения задачи «цена/качество».

Выбирая отопительные внутрипольные приборы необходимо обладать определенными знаниями и опытом, что является привилегией профессионалов. Однако, чтобы избежать излишнего расхода денежных средств желательно ознакомиться с минимальными требованиями, которые помогут сделать правильный выбор.

Приступая к процедуре выбора встроенного нагревателя, в первую очередь необходимо определить его назначение. Если внутрипольные конвекторы будут использоваться для основного обогрева помещения, то выбор должен пасть на изделия с принудительной конвекцией.

Если же нагреватели необходимы для организации тепловой завесы, предохраняющей помещение от проникновения холодного воздуха, который скапливается у остекления — то можно рассматривать приборы, работающие по принципу естественной конвекции.

Однако, в случае когда высота остекления превышает 3 м, лучше остановить свой выбор на моделях с принудительной конвекцией воздуха.

При необходимости установить внутрипольные нагреватели в помещениях с повышенной влажностью выбирать нужно короб, изготовленный из нержавеющей стали. В остальных случаях можно приобрести стальной оцинкованный короб с порошковым покрытием.

Важно: расчетная мощность встроенных водяных конвекторов определяется при температуре теплоносителя порядка +75°С. Если потенциальному покупателю известно, что температура теплоносителя в его системе отопления отличается от указанной, то об этом нужно предупредить продавца-консультанта. Он с помощью соответствующих коэффициентов сможет произвести перерасчет мощности и посоветует, нагреватель какой мощности необходимо приобрести

Он с помощью соответствующих коэффициентов сможет произвести перерасчет мощности и посоветует, нагреватель какой мощности необходимо приобрести.

Современные внутрипольные конвекторы кроме своего основного назначения обеспечивают также выполнение ряда вспомогательных функций.

К ним в первую очередь относятся функции охлаждения и вентилирования. При этом они оснащаются дополнительными приспособлениями, которые в силу присущих им конструктивным особенностям также влияют как на выбор устройства, так и на его установку.

Например, на рынке представлен ряд внутрипольных обогревателей, которые оснащены модулями, способными не только обогревать помещение зимой, но и в жаркое время года подавать внутрь охлажденный воздух. Кроме того они могут комплектоваться модулем, который будет подавать в помещение свежий воздух. Интересно, что эти модули также выполнены во внутрипольном исполнении.

Обзор существующих моделей.

На отечественном рынке нагревательных приборов встроенные в пол конвекторы представлены достаточно широко. Наиболее популярными являются внутрипольные обогреватели таких зарубежных торговых марок, как

• Mohlenhoff;
• Verano;
• Kermi;
• Polvax;
• Carrera и др.

При этом стоимость бюджетных моделей (естественная конвекция), теплоотдача которых находится в пределах 188…270 Вт, составляет порядка 120 — 280 Евро.

Более дорогие модели, оснащенные специальными вентиляторами (принудительная конвекция) отличаются повышенной мощностью (904 — 2468 Вт). Правда и цена их значительно выше. Ценовой диапазон таких моделей: 260 — 1100 Евро.

2012-2022 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

• Подготовку в полу ниши для короба.
• Монтаж короба.
• Подключение теплообменника.

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

• Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
• Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Проверка работоспособности

После установки внутрипольного конвектора в систему отопления необходимо проверить его работоспособность. Для этого можно выполнить следующие действия:

• Включить отопление и установить желаемую температуру на термостате. Убедитесь, что конвектор включается и начинает генерировать тепло.
• Проверить равномерность теплового распределения. Пройдитесь по помещению и убедитесь, что температура на разных участках комнаты одинаковая.
• Проверить работу регулятора мощности. Установите разные режимы работы конвектора и убедитесь, что изменения происходят в соответствии с выбранным режимом.
• Проверить работу системы автоматического контроля температуры. Измените температуру на термостате и убедитесь, что конвектор реагирует на изменение и подстраивает мощность работы.
• Проверить безопасность работы. Убедитесь, что конвектор не перегревается и не создает неприятных запахов или шумов в процессе работы.

Если в процессе проверки работоспособности внутрипольного конвектора вы обнаружите какие-либо неисправности или неполадки, рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта.

Подготовка помещения

Перед установкой внутрипольного конвектора в систему отопления необходимо провести ряд подготовительных работ для обеспечения эффективного и безопасного функционирования оборудования.

1. Очистка помещения. Перед началом установки необходимо удалить все предметы и мебель, которые могут препятствовать доступу к месту установки конвектора. Также необходимо осуществить тщательную уборку помещения, чтобы исключить попадание пыли и грязи в работающее устройство.

2. Подготовка отверстия. Для установки внутрипольного конвектора необходимо создать отверстие в полу помещения. Размеры отверстия должны соответствовать требованиям производителя конвектора. Для этого рекомендуется заранее ознакомиться с инструкцией к приобретенному оборудованию.

3. Работа с полом. Перед установкой внутрипольного конвектора необходимо проверить состояние пола. При необходимости провести ремонтные работы для устранения дефектов

Также важно обеспечить надежное крепление конвектора к полу, чтобы исключить его смещение или падение во время работы

4. Проведение электричества. Внутрипольные конвекторы обычно требуют электроподключения. Для этого необходимо провести электрический кабель от места установки конвектора до источника питания. Если электричество уже есть в помещении, то необходимо провести дополнительную работу по прокладке кабеля до места установки.

5. Обеспечение доступа к оборудованию. При установке внутрипольного конвектора необходимо предусмотреть доступ к нему для проведения обслуживания и ремонта. Рекомендуется оставить свободное пространство вокруг конвектора, чтобы можно было легко достать до него и промыть фильтры или очистить от накопившейся пыли.

Популярнейшие модели

Самым простым и объективным способом определения, какие внутрипольные конвекторы водяного отопления (или электрического) лучше – изучить отзывы реальных покупателей аналогичного оборудования. Это логично, так как вы сможете оценить все плюсы и минусы радиаторов лишь в процессе практической эксплуатации

Важно отметить и тот факт, что на данный момент найти отзывы будет несложно с учетом популярности устройства и его повсеместного использования

Несложно будет найти отзывы, размещенные в Интернете об используемых внутрипольных конвекторах, чтобы узнать, что высоко ценится в том или ином конвекторе. Чаще всего положительные отзывы оставляют на изделия от Тесhnоhеаt, также на продукцию от  торговой марки Моhlеnhоff, а еще радиаторы от Кермы, Бриз, Еvа.

Типы отопления и помещения

Тут будет подразумеваться степень влажности (жилая комната или бассейн). Если вокруг достаточно сыро, то стоит посмотреть в сторону конвекторов, у которых корпус выполнен из оцинкованной или даже нержавеющей стали. Хотя, практически все производители перешли на подобный материал при изготовлении короба. Электрический вы собираетесь ставить конвектор или водяной – это тоже стоит учесть и соизмерять с возможностями кошелька, а также вариантами подключения.

Мощность и метраж

Тут все логично – чем больше будет площадь обогревания, тем мощнее потребуется прибор. Но многое будет зависеть от того, дополнительным или основным источником тепла будет являться система. Это будет существенно влиять на определение мощности во время выбора устройства расчет мощности не сложный – на каждый кубический метр объема требуется 40 Вт мощности. Умножьте данные и получите приблизительное значение. Высота потолка тоже будет играть немаловажную роль, и чем она будет больше, чем мощнее должен быть конвектор.

Наличие дополнительных опций

Производители стараются предложить различные варианты дополнительного оснащения встроенного типа конвекторов. Это подведение воздуха при естественной конвекции и турбонагнетатель при принудительной системе; также есть термостат, возможность задавать определенную температуру, которую прибор будет постоянно поддерживать, а также функции вентилирования и охлаждения. Также предлагаем вам посмотреть полезные видеоролики, в которых рассказано, как выполнять монтаж внутрипольного устройства для обогревания.
