Стандартные размеры кондиционеров
Можно говорить о неких минимальных значениях размеров для бытовых сплит-систем, агрегаты меньше встретить уже будет достаточно сложно. Это размеры 24-25 х 18-19 х 70-74 для внутреннего блока и 42 х 66 х 23 для внешнего. Встретить блоки меньшего размера будет крайне сложно.
Свои размеры могут быть у систем нестандартных конфигураций. Есть устройства в форме колонн, которые закрепляют на полу. Их высота может достигать 1-1,5 м. Глубина в среднем 70 см, а ширина – 80.
При таких внушительных габаритах вряд ли можно рекомендовать колоновидные системы для использования в помещениях с небольшой площадью. Другой вариант – системы, у которых внутренний блок крепится на потолке и имеет квадратную форму. Здесь можно говорить о размерах внутреннего блока в среднем в пределах 0,5-1 м.

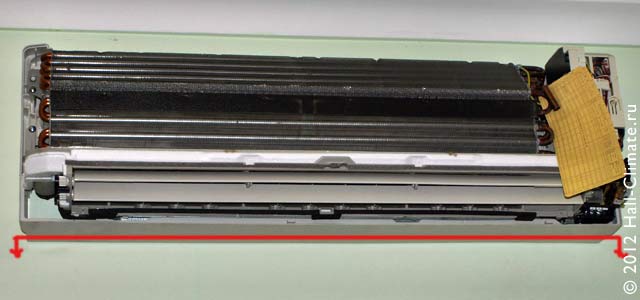

Внутренний блок
Но средние, стандартные размеры сплит-систем все же отличаются в большую сторону. Ширина составит 70-80 см, высота – 25-29, а глубина – 24 – все это значения для внутреннего блока.
Встречаются и более габаритные экземпляры: с высотой до 32 см, глубиной 30 см и шириной в 1,2 м.

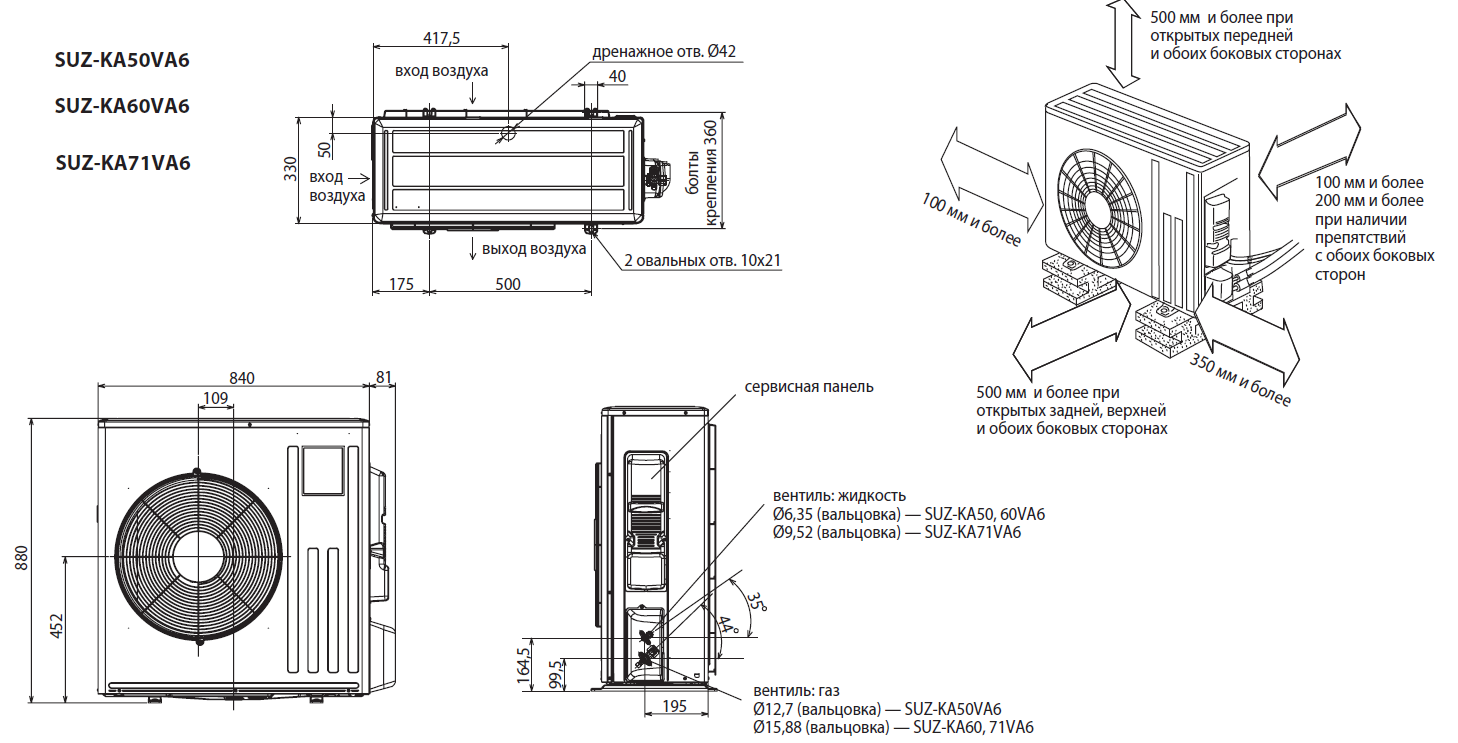

Внешний блок
Внешний блок в среднем имеет следующие параметры: 42-60 по высоте, 66-80 по ширине, глубина – 23-30 см.
Достаточно мощные устройства могут быть более габаритными: с шириной до 86 см, высотой до 65 и глубиной до 32 см.
Мобильная сплит-система
Мобильная система имеет некоторые конструктивные особенности, отличающие ее от традиционных устройств. Внешний блок несет в себе вентилятор и конденсатор, а вот компрессор, в отличие от традиционных моделей, располагается во внутреннем блоке.
Такая рокировка позволяет уменьшить размеры устройства, но негативно сказывается на его производительности. Мобильные сплит-системы справляются с охлаждением меньшей площади. Плюс этих моделей – у многих из них есть колесики для легкого перемещения внутреннего блока в помещении. В результате удается сэкономить почти половину пространства: по ширине мобильная сплит-система обычно занимает 50-70 см.
Виды кронштейнов
Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия.
В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.
Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой.
Кронштейны из уголка
Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва.
К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.
Конструкции из П-образного профиля, соединенного болтами
Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.
Кронштейны для наружного блока
Кронштейны из П-образного профиля с дополнительным усилением
Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.
Кронштейны из П-образного профиля, скрепленные горизонтальной планкой
Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.
Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.
Типы
Начать обзор уместно с высоконапорных кондиционеров канального формата. Такие аппараты могут создавать избыточное давление до 0,25 кПа. Потому получается обеспечить проход воздуха даже в крупные помещения с обильным разветвлением. Сюда относятся:
- залы;
- вестибюли коммерческих зданий;
- торговые комплексы;
- гипермаркеты;
- офисные центры;
- рестораны;
- учебные заведения;
- медицинские учреждения.
Некоторые высоконапорные системы могут работать с притоком свежего воздуха. Подмешивание добавочной воздушной массы – достаточно трудная в инженерном плане задача. Подавляющее большинство выпускаемых сейчас аппаратов рассчитаны только на рециркуляцию. Чтобы комплекс работал с приточной вентиляцией, приходится использовать специальные подогреватели поступающего воздуха. Особенно важна такая опция в российских условиях, и чем дальше на север и восток, тем это требование значимее.
Суммарная мощность нагревательных элементов достигает иногда 5-20 кВт. На это значение влияет не только климатическая характеристика местности и требуемый тепловой режим, но и число устанавливаемых модулей. Потому приходится использовать мощную проводку, в противном случае велик риск если и не пожаров, то постоянных сбоев. Канальные сплит-системы со средним воздушным напором не могут гарантировать напор более 0,1 кПа.
Низким считается напор, не превышающий 0,045 кПа. Системы, рассчитанные на такие параметры работы, находят применение преимущественно в гостиничной сфере
Вводится важное требование: каждый воздушный рукав должен быть не длиннее 0,5 м. Потому получится охладить или подогреть воздух в каком-то одном некрупном помещении и не более. По некоторым классификациям, порогом низкого давления признается 0,04 кПа
По некоторым классификациям, порогом низкого давления признается 0,04 кПа.
Протяженность фреоновой магистрали
Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.
Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.
Выясним, какими должны быть нормы установки и почему нельзя их менять.
Нормы расстояния между блоками
Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.
Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.
Длина трубопровода зависит от модели.
Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:
- максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
- минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).
Точные данные указаны в технических документах к конкретной модели.
По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.
Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.
Слишком короткий трубопровод
Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.
Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.
Последствия установки слишком короткого трубопровода бывают различными:
- поломка деталей кондиционера;
- переход вибраций от наружного модуля к настенному;
- нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.
Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.
Расстояние больше стандартного
Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.
Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.
Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.
Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.
Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций
Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.
Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:
Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.
Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.
И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.
Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы
По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:
- Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.
Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.
Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.
Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».
Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5 2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.
Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.
-
Обязательные правила установки внутренних блоков кондиционеров
Самой распространенной проблемой, с которой нередко сталкиваются потребители в процессе эксплуатации настенных сплит-систем, является плохой вывод влаги по дренажной системе наружу, и возникновение неприятных запахов, источаемых внутренним блоком кондиционера. Нередки жалобы на то, что кондиционер часто отключается, так и не охладив воздух до нужной температуры. Какие могут причины возникновения этих проблем?
Правила установки внутреннего блока настенной сплит-системы

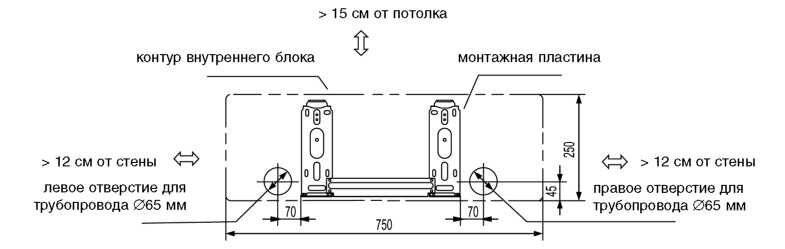

Первый важный момент. Внутренний блок настенного бытового кондиционера должен быть подвешен таким образом, чтобы от потолка до верхней кромки корпуса блока были зазоры не менее 10 см, и не менее 5 см от стены до боковой кромки корпуса. Во-первых, забор воздуха для охлаждения в настенных кондиционерах обычно осуществляется в верхней его части. Во-вторых, мастер-сервисник при чистке кондиционера и диагностике должен иметь возможность беспрепятственно снимать внешний пластиковый кожух внутреннего блока. Если корпус блока будет подвешен почти вплотную к потолку, эта операция всегда столкнется с дополнительными трудностями, а иногда и вовсе может не получится снять внешний кожух.
Второй важный момент. Следите за тем, чтобы установщики подвесили внутренний блок кондиционера, выровняв его горизонтальное положение по уровню. Влага с радиаторной решетки внутри блока стекает в дренажную ванночку, и оттуда уже самотеком попадает в дренажную трубку. Если наружный блок будет перекошен вниз на противоположной стороне, то часть влаги будет скапливаться в этой части дренажной ванночки, что приведет к ее застаиванию (появление плесени, неприятного запах, и большему загрязнению), и вам потребуется дополнительно провести дезинфекцию внутреннего блока, что приведет к увеличению стоимости проводимых работ.
Третий важный момент. Следите за тем, чтобы внутренний блок настенной сплит-системы не подвешивали далеко от наружной стены (не более 1.5. метров)
Это важно соблюдать вот в какой связи – чаще всего влага с внутреннего блока выводится по дренажной трубке наружу (на улицу) без дополнительной помпы самотеком. Если расстояние от дренажной ванночки до конца трубки будет более 1.5 метров, могут возникнуть проблемы с вытеканием влаги наружу, а также в самой трубке будут часто возникать засоры
Последствия этого вы обнаружите быстро – влага будет капать из дренажной ванночки внутреннего блока прямо у вас в помещении. Если сливная дренажная трубка выводится в канализационный коллектор, требуйте, чтобы вам установили на нее специальный сильфон, который будет препятствовать попаданию запахов канализации по трубке внутрь помещения через внутренний блок кондиционера.
Для любителей скрытых проводок коммуникаций. Нередко по просьбе потребителей установщики осуществляют монтаж всех трубок сплит-системы в специальных штробах внутри стен, которые после установки кондиционера заделываются наружным покрытием стен. В этом случае установщики обязаны вам выдать схему скрытой проводки, на которой будут проставлены все размеры для ориентирования относительно нахождения коммуникаций внутри стены без вскрытия наружной отделки. И еще – в этих случаях мы настоятельно рекомендуем на дренажную трубку устанавливать специальную помпу, которая будет принудительно выгонять наружу дренажную влагу. С такой помпой у вас гораздо реже будут возникать ситуации застаивания влаги внутри трубки. Разумеется, если дренаж по трубке стекает самотеком, следите за тем, чтобы дренажная трубка всегда была проложена под наклоном в сторону вывода, нигде не имела перепадов и загибов.
Размещение внутреннего блока кондиционера относительно мебели и прочих предметов интерьера. Следите за тем, чтобы выходящий из кондиционера охлажденный (или подогретый) воздух попадал в пространство помещения беспрепятственно. То есть, не рекомендуется вешать внутренние блоки над высокими шкафами (которые нередко еще и имеют декоративные бортики). Дело в том, что датчик микроклимата на внутреннем блоке ориентируется на фактическую температуру воздуха вокруг внутреннего блока. Если выходящий из него воздух будет встречать препятствия и скапливаться преимущественно в этой зоне, создавая там заданный потребителем температурный режим, кондиционер будет «считать», что свою работу выполнил и отключится. При этом в самом помещении температурный микроклимат будет весьма далек от того, который вам необходим.
Звоните: +7 (495) 940 7923
Диспетчер-консультант: +7 (916) 923 1029
Энергоэффективность
Энергоэффективность кондиционера — параметр, который содержит в себе два прошлых параметров. По сути, это коэффициент между ними. Данный показатель является технической характеристикой всех современных электроприборов и отображает энергоэффективность (КПД).
Если говорить о энергоэффективности в рамках кондиционера, то она выражается в отношение производимой мощности (охлаждения или обогрева) к потребляемой мощности электричества. Если рассмотреть на примере, то возьмем прибор с холодопроизводительностью в 2,2 кВт, и мощностью электропотребления в 0,6 кВт . Коэффициент энергоэффективности составит 3,67.
Энергоэффективность кондиционера
В современных электроприборах принято разделять энергоэффективность на группы, от A до G, чем выше класс — тем более экономичным к электропотреблению считается прибор. В нашем примере, это 3,67 — что относится к классу «А» (наиболее экономичные приборы). Соответсвенно, приборы класса B — имеют более энергозатраные показатели чем A, класс C более энегозатраный чем B и т.д.
Если стандартный кондиционер не подходит по размеру
Планировка помещений по ходу глобального ремонта, или перестройки — задача первостепенной важности. Только при условии распланировки комнат под конкретные нужды можно рассчитывать на приобретение той, или другой модели кондиционера в зависимости от персональных нужд и целевой эксплуатации
Однако в некоторых случаях может получиться и так, что стандартный кондиционер со средними размерами и вовсе не подойдет под запланированное жилое помещение, или комнату. В таких случаях производители предусмотрели особенные, нестандартные сплит-системы, отличающиеся уникальной формой исполнения.
К примеру, в продаже встречаются не только вертикальные сплит-системы, монтируемые на потолочные покрытия, но и оконные кондиционеры, которые монтируются примерно так же как настенные, только на окно. Под монтаж в огромное помещение подойдёт канальная сплит-система, маскирующаяся внутри таким образом, что снаружи будут видны только решётки.
Мощность кондиционера
Мощность — это самый важный параметр прибора. Можно выделить три направления, которые указываются производителем. Это мощность охлаждения, нагрева и потребляемая мощность.
Мощность охлаждения (Холодопроизводительность)
Мощность охлаждения — самая важная характеристика, которая выражается в кВт либо BTU. Если с мощностью в кВт все понятно, то BTU — это британская тепловая единица. Именно в них ранее и измерялась мощность кондиционера. От мощности прибора зависит площадь, которую он сможет охладить в нормальном рабочем режиме. Под нормальным режимом подразумевается работа прибора, без постоянных высоких нагрузок на компрессор, которые возникают в следствии не правильно рассчитанной мощности прибора и величины помещения. Таким образом, если поставить сплит-систему, рассчитанную на охлаждение комнату из 20 квадратных метров, в комнату размером в 30 квадраных метров, то из-за нехватки мощности прибор будет всегда работать на повышенных нагрузках, что бы обеспечить выставленную температуру, что приводит к быстрому износу запчастей, и как следствие, скорейшем выходе прибора из строя.
При самостоятельно расчете мощности кондиционера для помещения, следует рассчитывать что 1 кВт (3412 BTU/h) холодопроизводительности кондиционера способен обеспечить 10 м. кв. площади помещения со стандартной высотой до потолка (2,5-3 м.). Таким образом6 для помещения, размером в 25 кв.м — необходимая мощность 2.5 кВт (примерно 9000 BTU).
Так-же, для самостоятельного расчета можности кондиционера Вы можете воспользоваться данной таблицей:
Расчет мощности кондиционера
Мощность обогрева (Теплопроизводительность)
Мощность обогрева — аналогичная характеристика холодпроизводительности. Измеряется и рассчитывается она полностью аналогичным образом, но только для тех устройств, которые имеют такую функцию. Сегодня это большинство бытовых сплит-систем, но встречаются и те модели, которые не поддерживают функцию обогрева.
Мощность электропотребления
Данный параметр не редко путают с холодпроизводительностью или теплопроизводительностью, посколько он так-же измеряется в кВт. Но это немного другое. Мощность электропотребления кондиционера — это характеристика, которая выражает количество потребляемой электроэнергии прибора. Она так-же может быть различной (минимальная, максимальная, номинальная) — и как правило, в несколько раз ниже мощность охлаждения. Таким образом, при мощности охлаждения в 2.5 кВт — кондиционер потребляет примерно 0.8 кВт — меньше чем утюг, электрочайник и многие другие бытовые электроприборы.
Обслуживание и уход
В стандартном режиме эксплуатации внешний блок требует профилактического осмотра в рамках обслуживания один раз в 6 месяцев. Мастер проводит осмотр креплений, проверяет целостность и уровень загрязнения фильтров, уточняет количество хладагента и измеряет рабочее давление сетей.
Хладагент является химическим веществом, которое представляет опасность для здоровья, поэтому доверять работу с ним стоит профессиональному мастеру. Проверку состояния фильтров, удаление пыли и грязи можно производить самостоятельно.

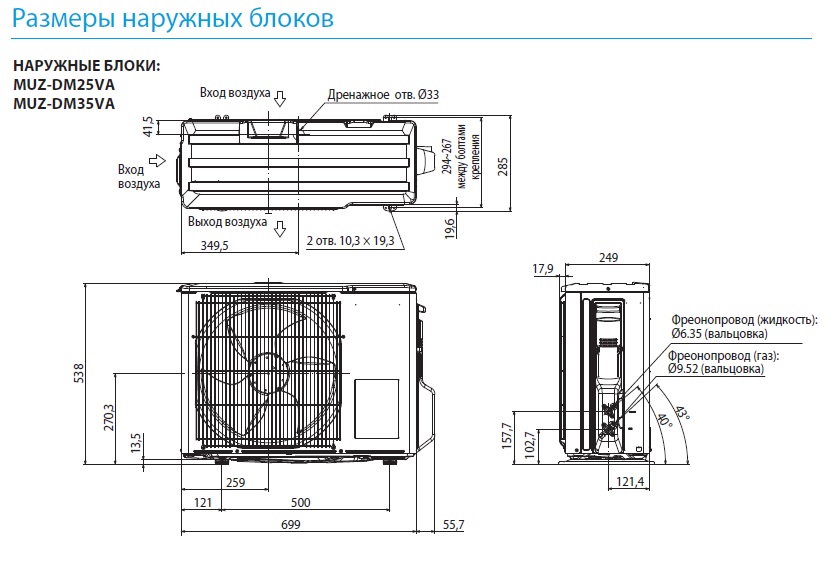

Приветствую всех посетителей сайта Кондиционерщик! Бывают ситуации, когда требуется знать размеры наружного блока кондиционера. Такой вопрос возникает, когда размещение блока планируется в ограниченном пространстве. Иногда эти размеры играют решающее значение в выборе .
Бывает, что в выделенном пространстве не хватает места для свободного расположения блоков. Тогда приходится выбирать другое место установки или, например, заменять два внешних блока на один (это уже будет мульти сплит-система).
В интернете по определенной модели кондиционера вы найдете характеристики, где указаны габаритные размеры блоков. Но если с конкретной моделью вы еще не определились, то вам потребуется знать хотя бы примерные размеры. Сегодня мы постараемся определить средние габариты наружного блока, ориентируясь на характеристики бытовых настенных сплит-систем
.
Выводы и полезные видео по теме
Особенности компактных канальных кондиционеров:
Производители предлагают широкий ассортимент сплит-систем. Существуют стандартные прямоугольные, угловые, квадратные и потолочные модели
При выборе кондиционера необходимо обращать внимание не только на дизайн, стоимость и известность производителя, но и на его размер
Сегодня в продаже есть сплит-системы разных размеров. Это позволяет подобрать оборудование для любого помещения без значительного уменьшения его площади. Размер климатического оборудования напрямую влияет на его работоспособность. Чем больше устройство, тем оно мощнее, тем большую площадь оно может охладить или обогреть.
Если у вас есть вопросы, вы обнаружите ошибки или можете дополнить наш материал интересной информацией по теме статьи, оставляйте свои комментарии в блоке ниже. Ваш отзыв очень важен для нас.
