Как соединить провода с помощью зажимов — винтовые и прокалывающие

Ошибки при работе с гильзами

Основными проблемами при использовании гильз являются:

• применение муфт с внутренним отверстием, не соответствующим диаметру металлической жилы;
• использование соединителей, разрезанных на несколько частей (например, с целью экономии или при отсутствии необходимого запаса комплектующих на объекте).

Применение гильз с маленьким сечением

Монтаж гильзы с недостаточным сечением требует уменьшения диаметра провода. В результате линия электроснабжения не выдерживает номинальную нагрузку, контакт перегревается и разрушается. Снятие части металла с сердечника негативно сказывается на механической прочности кабеля. Под воздействием ветровых нагрузок сердечник ломается, а для поиска места повреждения необходимо специальное оборудование.

Слишком широкие гильзы

Установка наконечника с увеличенным диаметром не позволит плотно охватить металлический сердечник кабеля. Наматывание проволоки или подгибание конца жилы позволяет частично устранить проблему, но повысить таким образом механическую прочность контакта не получится. При подсоединении к линии питания мощного оборудования в плохо обжатом стыке появляются искры, нагар вызывает повышение сопротивления и разогрев муфты вплоть до возгорания изоляции.

Разрезание гильз

Для снижения затрат начинающие монтажники режут металлические гильзы на несколько частей. Производители запрещают укорачивать соединители, поскольку небольшая длина зажима не позволит прочно состыковать проводку. Отрезки гильз неудобно сдавливать клещами, плохое обжатие способствует появлению искрения в контакте при подключении мощной нагрузки. Впоследствии владельцу дома придется соединять провода заново, так что подобная «экономия» приведет к дополнительным затратам.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Конструктивные особенности зажимов

В основе конструкции прокалывающего зажима находятся две контактные пластины, соединенные между собой. К ним прикреплены зубцы, с помощью которых происходит прокол изоляции кабеля СИП. При этом зубцы с алюминиевыми или медными проводами создают надежный контакт.

Все конструкция облачена в полимерный корпус, усиленный стекловолокном. В нем есть два углубления, точно подогнанные под диаметр самого кабеля СИП. В каждом углублении расположены контактные пластины. Проколы изоляции производятся под действием давления на корпус болтовым соединением, у которого вторая функция – это крепеж самого кабеля СИП в зажиме.

Соединение и крепление двух самонесущих изолированных проводов обеспечивают именно зажимные болты, которые применяются с так называемой срывной головкой. Она обеспечивает гарантию того, что пережима контактов не будет, корпус не треснет, резьба не сорвется.

Так как самонесущий изолированный провод часто используется для прокладки воздушных электрических линий, то зажимы для них – это герметичное устройство, обеспечивающее устойчивость ко всем видам атмосферных осадков. Для создания полной герметичности дополнительно к устройству прилагаются резиновые колпачки, которые закрывают свободные концы кабеля СИП, торчащих из зажим

Герметичные и влагозащищенные прокалывающие зажимы

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Герметичные зажимы Ensto

Герметичные зажимы Sicam

Герметичные зажимы Niled

Прокалывающие зажимы КВТ

Прокалывающие зажимы IEK

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

• СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
• СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
• СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
• СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении

Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.

Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.

Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.

В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.

На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.

Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.

Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.

На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.

Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.

Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.

Поэтому по технологии, везде где есть прокалывающие зубья, все эти зажимы считаются одноразовыми!

Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.

Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:

Если вам необходимо сделать ответвление проводом СИП от не изолированных голых проводов, сечением от А-16 до 70 или АС-16-70 и более, или наоборот подключить к ним СИП, используются зажимы другой конструкции.

У них со стороны магистрали идет привычная всем плашка, которая ставится на голый провод, а со стороны ответвления – прокалывающая пластина. Вот их марки, характеристики и технические параметры:

Если нет в наличии подобных переходных проколов многие электрики поступают по старинке – конец провода СИП, который подключается к голой магистрали попросту зачищается на 20-30см, и делается обыкновенная скрутка-бандаж.

Делать так нельзя из-за конструкции проводов СИП. Так как жила в нем многопроволочная, то постепенно между проволоками будет проникать влага. Со временем на все большую длину от места скрутки, ухудшая при этом сопротивление изоляции всей линии. В крайнем случае при отсутствии переходных герметичных проколов можно воспользоваться плашечными зажимами с защитным кожухом. Снимаете изоляцию с СИП на 5см и соединяете его с голой ВЛ через плашку. После чего сверху одеваете герметичный кожух.

Как производится монтаж прокалывающих зажимов? Когда магистральная линия натянута, все жилы находятся в напряженном состоянии. В таком состоянии одну из жил от общего жгута отделить просто руками тяжело, а зачастую и не возможно.

Никогда для этого не используйте отвертку, так как рано или поздно жалом повредите изоляцию. Для этого применяются пластиковые разделительные клинья.

Между двумя жилами заводится один клин и примерно через 20см между этими же проводами устанавливается другой. Таким образом жила отделяется от общего жгута на 4-5см.

После этого можно спокойно монтировать зажим, заложив в одну сторону магистраль, а в другую отпайку

Следует обращать внимание, чтобы провода были уложены параллельно, без перекосов

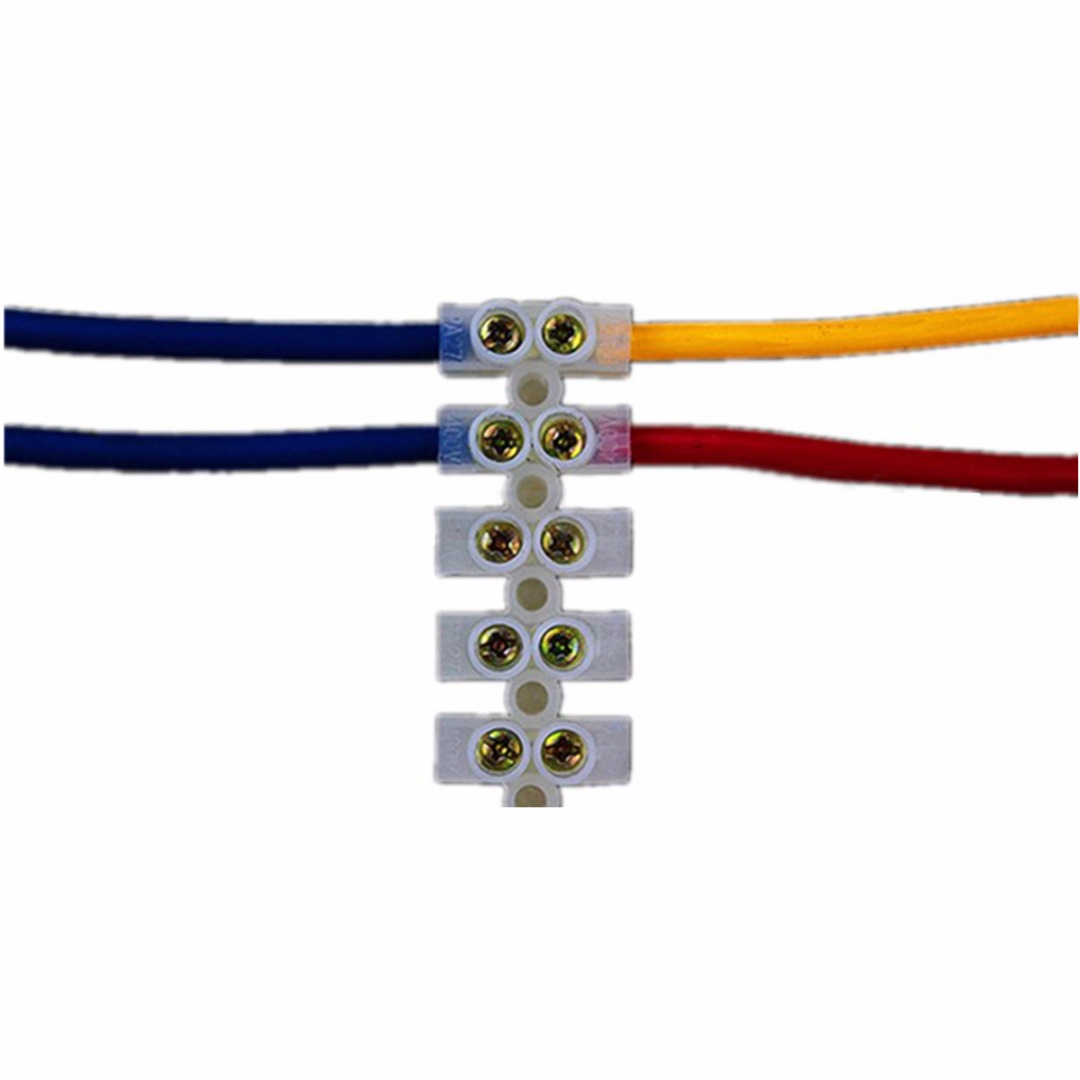

Соединение клеммными колодками

Клеммные колодки – это достаточно удобный способ соединения проводов, особенно когда их у вас много.

Схема соединения проводов клеммными колодкам.

Колодка представляет собой диэлектрический корпус с находящимися внутри винтовыми контактами.

У клеммных колодок, как вы уже успели увидеть, достаточно много изолированных друг от друга гнезд (обычно на один клеммник приходится два винта). Здесь все соединения делаются достаточно просто. Надо только зачистить концы жил, вставить их в соответствующее отверстие (навстречу друг другу) и затянуть крепежные винты. Но не переусердствуйте, чтобы не срезать эти самые жилы. Клеммные колодки рассчитаны на работу в сети переменного тока с номинальным напряжением 220-230 В и частотой 50 Гц.

Колодки имеют посередине своего корпуса отверстия. Через эти отверстия вы можете закрепить клеммники на любой поверхности. Если вам не нужна полностью вся колодка, вы, ориентируясь на отверстия, можете лишние клеммники отрезать.

Также вы можете данный вид клеммников использовать и как тупиковый. То есть все жилы, которые вам надо соединить, вы заводите с одной стороны и производите зачистку жил так, чтобы их можно было затянуть не одним, а двумя винтами. Сделать это лучше так, чтобы концы затянутых жил не торчали с противоположной стороны клеммника. Потом возьмите изоленту и постарайтесь заизолировать конец, чтобы в дальнейшем самому не получить удар током.

Хотя в продаже есть тупиковые клеммники, покупать их не всегда выгодно. Вряд ли вы станете приобретать электротехническое изделие больших размеров.

И еще один момент, который следует учесть при работе с клеммными колодками. Если вы пытаетесь соединить многожильный провод, то всегда на концы многожилки старайтесь опрессовать наконечники, так как при затягивании винтами этого провода существует большая вероятность того, что вы можете срезать большое количество отдельных жил и тем самым уменьшить его сечение, а это может привести в дальнейшем к непредсказуемым последствиям. Здесь уместен один совет: при покупке клеммных колодок всегда их внимательно осматривайте и старайтесь покупать такие, где внутри имеются прижимные пластины.

Соединение проводов грамотно и безопасно

На первый взгляд, никакой сложности соединение нескольких шнуров не представляет. Главное – выбрать способ, настроиться и начать

Однако в работе с электрическими проводами много тонкостей, знать и соблюдать которые очень важно. Допущенная ошибка может обернуться весьма печальным исходом не только для исполнителя, но и для жильцов дома. Так, специалисты рекомендуют:

Так, специалисты рекомендуют:

Обязательно отключать электричество перед работой с электрическими проводами, заменой светильников и подобными работами. Это самое главное и самое нарушаемое правило. Не пренебрегать защитой

Важно использовать прорезиненные перчатки, инструменты с заизолированными ручками и соблюдать другую технику безопасности. Зачищать провод инструментами, предназначенными для этого

Очень часто их чистят лезвиями, ножами и даже отвертками. Повредив провод, можно напрасно потратить большое количество времени, выполняя бесполезную работу. А поврежденной части провода может попросту не хватить

Важно очищать поверхность и от оксидной пленки. Ее наличие недопустимо

При обжиме провода гильзой обязательно подбирать нужную гильзу по размеру. Сколько не пытаться сжимать гильзу больше, чем требуется, такое соединение не будет безопасным. Делая зажим клеммником, важно, чтобы он вошел до изоляционного слоя. Открытые провода – небезопасное подключение. Такие соединения могут вызвать замыкание и пожар. Закончив работу, обязательно следует проверять соединение проводов на прочность. Не важно, каким типом провода соединены, даже пружинные зажимы нужно перепроверять. Но зачастую этот этап игнорируют, а зря. Любой провод лучше брать с небольшим запасом, поскольку так при соединении в труднодоступных местах будет гораздо удобнее работать. Да и нагрузка на зажим будет снижаться. При использовании коробки с зажимами очень важно соблюдать безопасные расстояния между проводами

Если они будут слишком близко расположены друг к другу, вполне вероятен перегрев и возгорание Приобретая зажим, независимо от типа, очень важно обращать внимание на качество. Не стоит приобретать подделку Лучше выбрать оригинал менее дорогой фирмы. Такое соединение будет максимально качественным и надежным

Такое соединение будет максимально качественным и надежным.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке.

Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Особенности использования

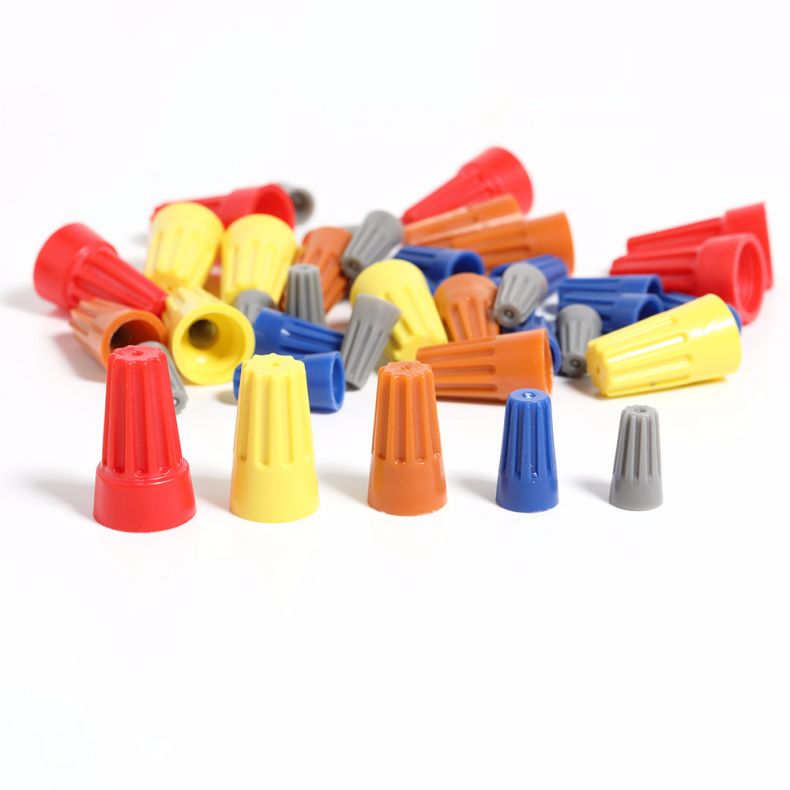

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Соединение контактными зажимами

Следующий вид соединения проводов, который следует подробнее рассмотреть, – это соединение контактными зажимами (проще говоря, использование клеммников WAGO, их еще называют плоскопружинные контактные зажимы).

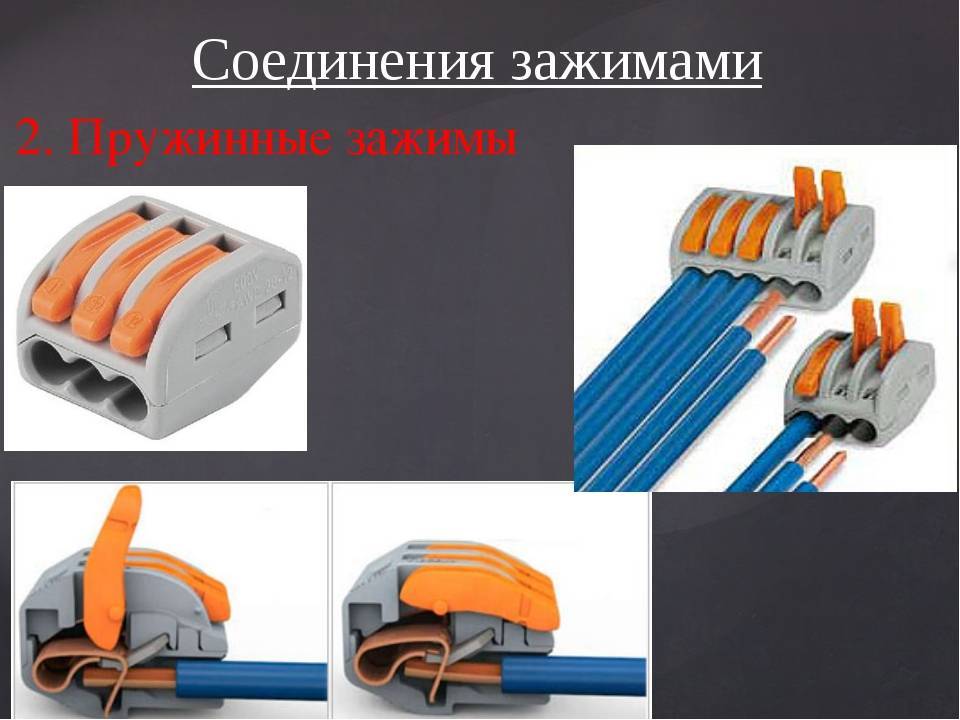

В настоящее время провода все чаще соединяют клеммными пружинными зажимами. В данном случае вам не придется ничего скручивать или спаивать, достаточно только зачистить концы жил примерно на 12 мм и вставить в отверстия зажима.

Схема соединения проводов контактными зажимами: а – соединение алюминиевого одножильного провода со штыревым выходом: 1 – гайка; 2 – разрезная пружинная шайба; 3 – фасонная шайба; 4 – стальная шайба; 5 – штыревой вывод; б – соединение двужильного провода плоским контактным винтовым зажимом; в – соединение жилы с выводом зажимно-тычкового типа; г – контактный пружинный зажим.

Вот как будет выглядеть эта конструкция.

Эти клеммы наполнены спецконтактной пастой, которая при подключении алюминиевого проводника снимает с него окисную пленку и предотвращает повторное окисление. То есть при монтаже вы смело можете к одному клеммнику подключить как медный проводник, так и алюминиевый.

Многие специалисты ругают этот вид соединения по тем или иным причинам. Но все-таки он достаточно надежен и у него есть ряд преимуществ:

1. Проводники не повреждаются.
2. Надежная защита от случайного прикосновения к токоведущим соединениям.
3. Для каждого проводника предусмотрено отдельное клеммное место.
4. Подключение вместе как медных, так и алюминиевых проводников.
5. Предусмотрена возможность измерения электрических параметров цепи без нарушения изоляции.
6. Безопасность и порядок при использовании данных клеммников в электромонтажных коробках.
7. Полностью исключено КЗ и разогрев в точке соединения.
8. Зажимы этой серии являются оптимальным вариантом для соединения проводов при токе до 25 А.
9. Мгновенный монтаж проводников.

Существуют клеммники этого типа и для многожильных проводов.

Есть еще способы соединений, менее популярные, которые вы сможете осуществить сами.

Схема устройства контактного зажима: 1 – винт; 2 – пружинная шайба; 3 – шайба или основание контактного зажима; 4 – токоведущая жила; 5 – упор, ограничивающий растекание алюминиевого проводника.

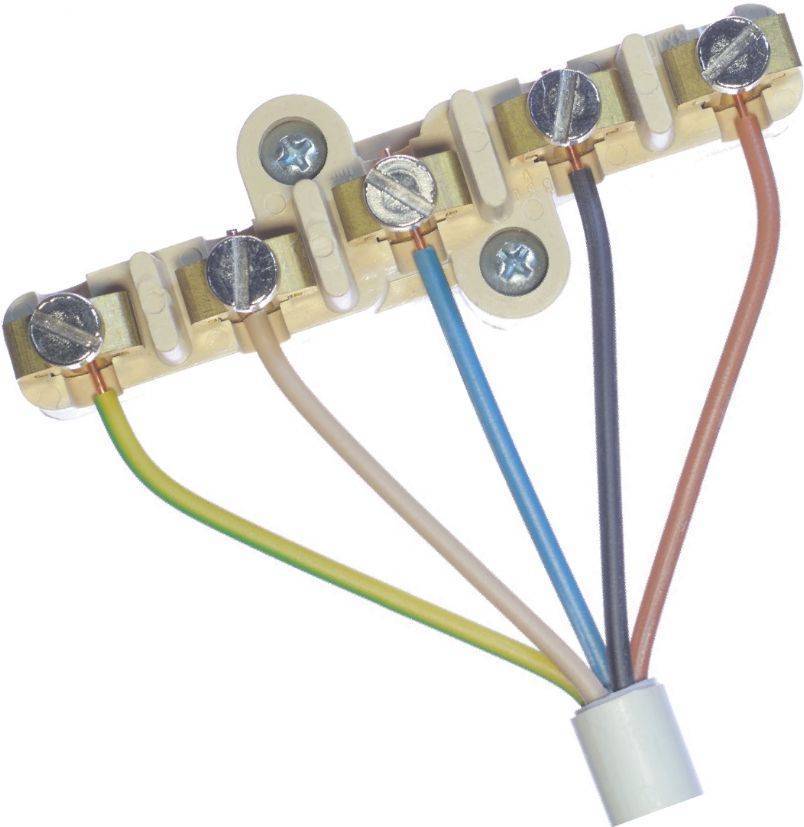

Винтовые зажимы – это контакты, провод в которых крепится при помощи винтов. Сам зажим монтируется на подстилающей поверхности при помощи винтов. В отдельных случаях винтовые зажимы могут выглядеть следующим образом:

Кабельные сжимы – эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Используются для ответвления проводов от основной магистрали.

Этот вид сжима является немного устаревшим. Сейчас стараются использовать немного другую конструкцию, которую не надо разбирать и при использовании которой не надо зачищать участок магистрали от изоляции, так как они являются самопрокалывающими. То есть при закручивании гайки, которая находится сверху сжима, специальные зубцы прокалывают изоляцию проводника и тем самым обеспечивают надежный контакт. В другое отверстие вы можете вставить другой проводник и тем самым сделать ответвление.

Щитовые клеммники или шины – этот способ соединения используется, когда вам необходимо соединить несколько проводников. К примеру, при соединении подходящих нулевых проводов к общему.

Пайка – соединение проводов при помощи паяльника и специальных припоев.

https://youtube.com/watch?v=NKVCX4hASbw

Какое бы вы соединение ни выбрали, старайтесь это делать основательно и без спешки, чтобы в дальнейшем не винить себя, если случится непредвиденное.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

• соединение проводов с помощью клемм
• использование для соединения ответвительных сжимов
• применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Винтовые соединители проводов

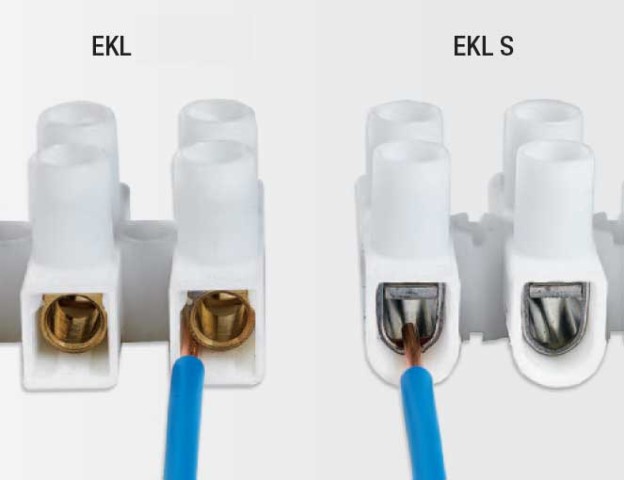

Винтовые соединители проводов — это тип клеммных соединителей, используемых для соединения проводов в электрических системах. Они состоят из металлической пластины с отверстием, в которое вставляется провод, и винта, который затягивается для фиксации провода в отверстии. Винтовые соединители могут использоваться для соединения проводов различного сечения и обеспечивают надежное и прочное соединение.

Винтовые соединители могут иметь различные конструкции и размеры, чтобы соответствовать различным требованиям и условиям применения. Они могут быть выполнены из разных материалов, таких как медь, латунь или алюминий, в зависимости от требований к проводимости и коррозионной стойкости.

Преимущества винтовых соединителей проводов включают простоту монтажа и демонтажа, возможность быстрой замены поврежденного провода, а также высокую надежность и долговечность соединения. Однако для использования винтовых соединителей требуется определенная квалификация и навыки, так как неправильная установка или затяжка винта может привести к повреждению провода или неадекватному контакту.

Преимущества винтовых соединителей проводов

Широкий диапазон применения: винтовые соединители могут быть использованы для соединения проводов различного сечения и типа, включая провода с изоляцией из разных материалов.
Высокий уровень безопасности: винтовые соединители обеспечивают надежное и безопасное соединение проводов, что особенно важно в условиях высоких нагрузок и вибраций.
Возможность регулировки: винтовые соединители позволяют легко регулировать затяжку винта, что может быть полезно при замене или ремонте проводов.
Широкий выбор размеров и типов: винтовые соединители доступны в различных размерах и конфигурациях, что позволяет выбрать оптимальный вариант для конкретных условий применения.

Некоторые известные производители винтовых соединителей проводов: WAGO, Phoenix Contact, ABB, Weidmuller, TE Connectivity, Amphenol, Molex, LEMO, Schneider Electric и другие.

Роль ореха в электрических соединениях

Орех в электрических соединениях является неотъемлемой деталью, обеспечивающей надежность и безопасность работы электрических систем. Он используется для соединения проводов и обеспечивает электрическую связь между ними.

Орех обычно выполнен из металла, такого как медь или алюминий, и имеет форму небольшого цилиндра с резьбовой внутренней поверхностью. Он может быть разных размеров в зависимости от требований системы и диаметра проводов, которые необходимо соединить.

Орехи используются для создания соединений между проводами или кабелями, а также для соединения провода с другими элементами электрической системы, такими как розетки, выключатели или электрические приборы. Они обеспечивают надежное и безопасное проводение электрического тока.

При проведении электрической работы с использованием орехов необходимо учитывать несколько важных моментов. Во-первых, необходимо правильно подобрать размер ореха под диаметр провода или кабеля, с которым он будет использоваться. Слишком маленький орех может не обеспечить надежное соединение, а слишком большой может повредить провод и ухудшить его электрические свойства.

Кроме того, необходимо обеспечить правильное затяжение ореха с помощью инструмента, такого как гаечный ключ или торцовый ключ. Недостаточное затяжение может привести к неплотному контакту и возникновению перегрева или пожара, а излишнее затяжение может привести к повреждению провода и нарушению электрической цепи.

Важно также обеспечить чистоту контактных поверхностей при установке ореха. Для этого необходимо очистить провода от изоляции и удалить возможные загрязнения, например, жир или окислы

Чистота контакта обеспечит надежность соединения и минимизирует риск перегрева или коррозии.

Использование орехов для соединения проводов играет важную роль в электрических системах, обеспечивая надежное и безопасное проводение электрического тока. Правильный выбор ореха, его затяжение, а также обеспечение чистоты контактных поверхностей являются ключевыми факторами для обеспечения качественного электрического соединения.
