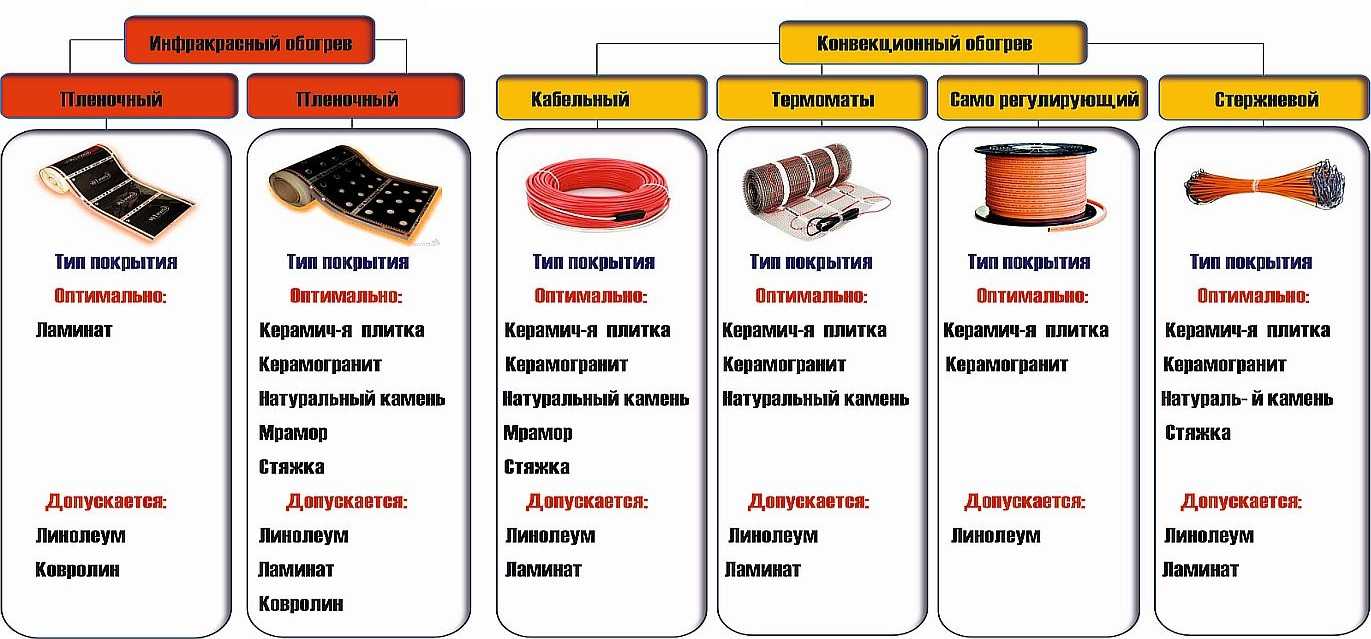

Виды теплого пола и особенности установки

Принцип и особенности работы

Электро тёплый пол нагревается от электричества, т. е. в первую очередь нагревается электрический кабель, а тот отдаёт тепло поверхности пола.

Обычный комплект нагревательной системы включает:

нагревательный элемент тёплого пола (кабель, мат и т. д.);
питающие провода, подающие напряжение к нагревательным элементам и соединяемые с ними муфтами;
контролирующий прибор (датчик);
управляющий прибор (терморегулятор).

Также при монтаже могут потребоваться дополнительные материалы:

теплоизоляция;
демпферная лента;
арматурная монтажная сетка;
скотч и другие расходные материалы.

При работе обычных электрических проводов, которые подводятся к розеткам и светильникам, рассчитывают сечение проводника и устанавливают соответствующий номинал устройств автоматического отключения. Это делается для того, чтобы провода не перегревались во время эксплуатации, ведь в противном случае их изоляция будет рассыхаться, трескаться и осыпаться, что в итоге неизбежно вызовет короткое замыкание в сети.

Провода в нагревательных элементах тёплых полов работают совсем иначе. В них электричество должно преобразовываться в тепло максимально эффективно. Здесь провода особые, от тепла не разрушаются и могут работать в таком режиме много лет. Лучшие производители таких систем гарантируют 20-летнюю работу своей продукции.

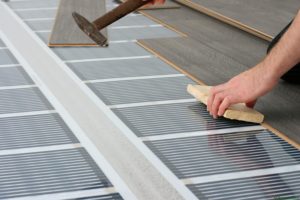

Особенности пленочных систем

При необходимости ускоренного обогрева жилого помещения всегда можно использовать специальную инфракрасную пленку. Подобные изделия отличаются своей прочностью и не отбирают много времени для установки. Каждый имеет возможность приобрести мобильное отопительное устройство наиболее упрощенном варианте и спрятать его под ковром, развесить на холодной стенке. Температура поверхности такого изделия регулируется при помощи термостата. В подобных системах устанавливаются сенсоры, определяющие температуру пола.

Различают две основных разновидности пленочных полов:

Инфракрасная система;
Биметаллическая.

Как можно понять по названию, такие системы отличаются технологией изготовления, а также принципом обогрева. Инфракрасные системы генерируют тепло, которое приблизительно на 90% состоит из продольных волн. Следует отметить, что инфракрасное излучение оказывает благоприятное воздействие на человеческий организм. Пленочную систему не рекомендуется устанавливать в местах, где будет расположена мебель. При плотном соприкосновении с какими-то материалами температура фрагмента нагревателя может достигнуть критического уровня, что приведет к выходу из строя части системы.

Ширина производимых рулонов может составлять от 50 до 100 см. Мнения о том, какой должна быть толщина пленки, у специалистов отличаются. Одни говорят, что слишком тонкий материал не годится для подпольной системы потому, что может быстро выйти из строя. Другие специалисты настаивают на том, что, благодаря тонкой пленке высота жилого помещения не уменьшается.

К преимуществам пленочных систем можно отнести следующее:

Установка не требует специальной техники;
Такие обогреватели можно устанавливать под различными видами напольных покрытий;
Не нужно заливать стяжку;
Экономия энергоресурсов.

К недостаткам инфракрасных систем можно отнести низкий эксплуатационный ресурс терморегуляторов. В среднем производители дают 10 лет гарантии на такие приборы.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели. Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
Малое время, необходимое для проведения монтажных работ – всего несколько часов.
Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
Относительно невысокая стоимость монтажных работ.
Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
Возможность внедрить обогрев помещения в систему “умный дом”.
Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
Отсутствие негативного влияния на здоровье людей.
Способность удалять из помещения неприятные запахи.
Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.
