По какому принципу классифицируют скважины на воду

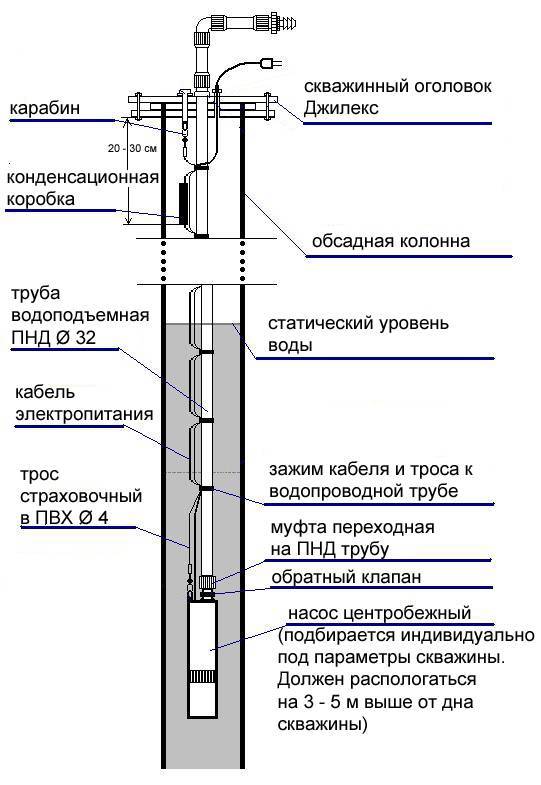

Особенности эксплуатации с помощью центробежного насоса с электроприводом

• Сам насос, который состоит из нескольких секций и ступеней, а также колес и стальной трубы.
• Электрический мотор погружного типа, который заполняется маслом.
• Защита от воздействия влажности: она находится между двумя предыдущими элементами, защищая электромотор и передавая вращательный момент на насос.
• Кабель для подачи электричества от подстанции. Его структура должна быть защищена бронированным слоем, на земле до уровня спуска его сечение должно иметь круглую форму, а от погружного элемента – плоскую.

• Газовый сепаратор, который эксплуатируется с целью уменьшить объем поступающих газов в насосное оборудование. В случае, если понижать этот показатель нужды нет, то можно применять вместо сепаратора обычный модуль для подачи жидкости в насос.
• Система термического типа с манометром (ТМС). Она сочетает функции измерения температурного режима и показателей давления внутри среды, в которой в настоящее время находится электронасос.

• Легкость конструкции наземной техники, а также упрощенная схема ее функционирования.
• Возможность откачивать большие объемы жидкости из ствола нефтяной или газовой скважины.
• Возможность успешной эксплуатации на большой глубине (более 3 км).
• Длительное время эксплуатации и минимальные нужды в ремонте, а также долгие промежутки действия между плановыми ремонтными работами.
• Исследования внутри нефтяной и газовой скважины могут быть осуществлены без поднятия оборудования на поверхность.
• Повышенная легкость процесса удаления парафиновых отложений, которые оседают на стенках НКТ.

Эксплуатация электрических центробежных насосов погружного типа возможно в скважинах, которые имеют определенный угол наклона, а также горизонтальное строение. Кроме того, они могут эксплуатироваться в скважинах с высокой обводненностью, в скважине с высоким содержанием брома в воде, а также для откачки растворов на основе кислот и солей. На современном рынке существуют разновидности, которые могут функционировать в одной скважине на разных уровнях с обсадными колоннами. В ряде случаев центробежные погружные насосы могут эксплуатироваться и для откачки воды из пластов горной породы, чтобы поддержать нужный уровень давления в них. Таким образом, спектр эксплуатации электрических насосов погружного типа для обеспечения работы скважины представляет собой наиболее широкую область, и оборудование данного вида может эксплуатироваться наиболее эффективно.

« Какие теории образования нефти существуют?

Как проводятся гидродинамические исследования скважин? »

Типы бурения скважин

На сегодняшний день существует довольно большое разнообразие типов бурения скважин для питьевой воды, но более распространенными считаются:

• Роторное бурение;
• Бурение при помощи ударно канатного оборудования;
• Бурение буровым патроном;
• Гидравлическое бурение;
• Шнековое бурение;
• Абассинский колодец.

Все напрямую зависит от типа почвы и глубины скважины.

1. Первый тип бурения зачастую применяется для того, чтобы пройти сложные участки известняка или скальных пород. Благодаря специальной установке с большим долотом на конце, любая порода разбивается под воздействием шарошения, а буровая установка поднимает разбитую породу на поверхность. Непосредственно на буровой установке расположен роторный механизм, который приводится в действие мощным двигателем внутреннего сгорания на поверхности. Для повышения эффективности и производительности, на штангу одеваются специальные грузы, которые позволяют существенно повысить центр тяжести и улучшить проходимость труднодоступных пород.
2. Второй тип бурения считается методом прошлого века, поскольку им пользовались еще в те времена, когда в древнем Китае были известные императоры. Груз с конусной формой кидали с определенной высоты, за счет чего грунт раздвигался, после чего его уплотняли максимально сильно, чтобы стенки не осыпались. На сегодняшний день рабочие при таком методе используют специальные цоколи, внутри которых и происходит раздвижение грунта. Отработанный грунт попадает в желонку, которую вытягивают и вытряхивают. Такая последовательность продолжается до тех пор, пока не будет, достигнут, нужен уровень бурения. Такой метод зачастую применяется на тех участках, где грунт песчаный или с большим содержанием уровня влажности. Для глиняных грунтов, рабочие применяют стаканы. Если почва каменистая, то первые слои проходят буровым патроном.
3. Третий тип бурения используется в тех случаях, когда рабочим нужно пробурить скважину глубиной до 300 метров. Такое бурение осуществляется при помощи телескопических наконечников. Это говорит о том, что первая часть буровой установки будет широкой, а каждая последующая гильза, которую рабочие установят, для прохождения глубины будет постепенно уменьшаться в диаметре.
4. Последний метод, который называется гидробурение, использует в своей технологии водяную струю под огромным давлением с небольшим соплом. Такой тип считается менее продуктивным, чем все остальные, поскольку подходит только для рыхлой почвы с повышенным песчаным эквивалентом. Но, несмотря на тот факт, что такой метод считается максимально простым и быстрым, уплотнительные гильзы необходимо подготовить заранее, чтобы потом попросту установить их и предотвратить обрушение почвы.

Гидробурение весьма не эффективный метод, поскольку максимальная глубина скважины не будет превышать отметку в 15 метров, па диаметр при этом составит от 5 до 30 сантиметров.

5. Шнековое бурение – считается на сегодняшний день наиболее эффективным способом бурения скважин для питьевой воды, поскольку специальный бур и винтовые лопасти позволяют не только разрушать каменистую и глинистую породу, но еще и выводить ее на поверхность без необходимости менять патрон. Даже геологи используют такой тип бурения для того, чтобы разведать породу, которая залегает глубоко под землей. Но если вовремя не установить обсадные гильзы, то грунт может осыпаться в скважину и все придется начинать с самого начала. Гильзы забиваются при помощи мощных установок, которые при этом не повреждают резьбу, а вода подается наружу при помощи вакуумного насоса глубинной конструкции.
6. Бурение под названием Абиссинский колодец имеет целый ряд преимуществ. Качество воды будет наиболее высоким даже в том случае, что скорость напора будет составлять порядка 30 литров в минуту. Такой колодец можно соорудить даже в своем подвале, что существенно облегчит подачу воды в дом.

Поэтому каждый человек выбирает тот метод, который подходит для его участка лучше всего.

Какие источники под землей

Геологические разрезы по земельным участкам неодинаковы, но закономерности по водоносным слоям существуют. С углублением от поверхности в недра подземная вода становится чище. Водозабор из верхних уровней обходится дешевле, им пользуются собственники частного жилья.

Верховодка

Водный ресурс, находящийся в земле недалеко от поверхности над водоупорным слоем горных пород, называется верховодкой. Водонепроницаемые грунты имеются не на всех территориях, не всегда удается найти подходящий участок для организации неглубокого водозабора. Над такими линзами фильтрационный слой отсутствует, вредные вещества, органические и механические примеси с дождем и снегом проникают в грунт и примешиваются к подземному водоему.

Верховодка характеризуется такими показателями:

1. Глубина залегания. В среднем 3-9 м в зависимости от региона. Для средней полосы — до 25 м.
2. Площадь пластов — ограниченная. Проявления встречаются не в каждой местности.
3. Подпитка запасов осуществляется за счет осадков. С нижележащих горизонтов водопритока нет. В засушливые периоды уровень воды в колодцах и скважинах на верховодку падает.
4. Использование — для технических нужд. Если в составе отсутствуют вредные химические загрязнители, системой фильтрации вода улучшается до питьевой.

Верховодка хорошо подходит для полива огорода. При бурении неглубоких скважин можно сэкономить: проходка доступна для самостоятельного выполнения. Вариант — устройство колодца с укреплением его стенок бетонными кольцами. Не рекомендуется делать водозабор из верхних залежей, если недалеко от земельного участка используют удобрения, располагается промышленная зона.

Грунтовка

Верховодка — ресурс пропадающий, в отличие от грунтовки, являющейся первым постоянным подземным водохранилищем. Извлечение из недр верховодки осуществляется преимущественно посредством колодцев, для забора грунтовки бурятся скважины. Эти типы подземной воды имеют схожие характеристики по глубине залегания — <25 м и в зависимости от количества выпадающих дождей.

К особенностям грунтовой разновидности относятся:

1. Фильтрующий слой горных пород. Его толщина 7-20 м, он распространяется непосредственно до пласта, расположенного на водонепроницаемой платформе скального грунта.
2. Применение в качестве питьевой воды. В отличие от верховодки, для которой используется многоступенчатая система очистки, удаление механических примесей из грунтовки делают скважинным фильтром.

Подпитка грунтовой воды стабильна на территориях, покрытых лесами и регионах с умеренным климатом. В засушливых районах летом влага может исчезать.

Источники между пластами

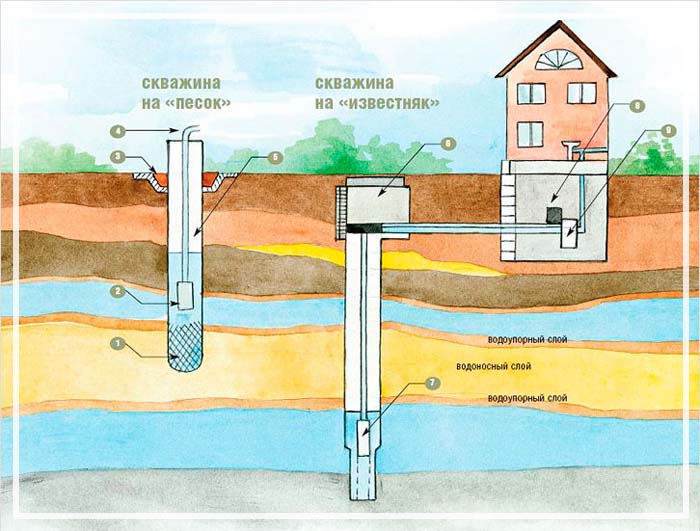

Схема подземных вод.

Название второго постоянного источника воды — межпластовый водоносный горизонт. На этот уровень бурятся скважины на песок.

Признаки линз, перемежаемых горными породами:

• вода напорная, поскольку принимает на себя давление окружающих горных пород;
• продуктивных водоносов несколько, они рассредоточены по глубине в рыхлых грунтах от верхнего водонепроницаемого слоя до нижней подстилающей подушки;
• запасы отдельных линз ограниченные.

Качество воды в таких залежах лучше, чем на верхних уровнях. Глубина распространения — от 25 до 80 м. Из некоторых пластов на земную поверхность пробиваются родники. Вскрытая на большой глубине подземная вода за счет напряженного состояния жидкости поднимается по стволу скважины на привычную близость к поверхности. Это позволяет осуществлять водозабор центробежным насосом, установленным на устье выработки.

Межпластовая разновидность подземных вод популярна при обустройстве водозаборов для загородных домов. Дебит песчаной скважины — 0,8-1,2 м³/час.

Артезианская

Другими особенностями артезианских горизонтов являются:

1. Высокая водоотдача — 3-10 м³/час. Этого количества хватит, чтобы обеспечить несколько дачных домов.
2. Чистота воды: проникая в недра через многометровые слои грунта, она полностью освобождается от механических и вредных органических примесей. Вмещающие породы обусловили второе название водозаборных выработок — скважины на известняк. Утверждение относится к пористым разновидностям камня.

В промышленных масштабах добыча артезианской влаги осуществляется в коммерческих целях — для продажи питьевой воды. На территориях, расположенных в низинах, есть вероятность обнаружить напорную залежь на глубине 20 м.

В КАКИХ СЛУЧАЯХ СТОИТ ВЫБИРАТЬ ФИЛЬТРОВУЮ СКВАЖИНУ

Как уже отмечалось ранее, фильтровая скважина не является источником высококачественной воды. Поэтому для пищевых целей потребуется обязательная установка нескольких фильтров. Однако установка фильтров не всегда необходима, если скважину “на песок” планируется использовать для других целей. Чаще всего такие скважины обустраивают на территории дач, где вода необходима для полива растений. В таком случае фильтровая скважина будет наилучшим способом водоснабжения.

Также скважина может использоваться и для бытовых нужд, поэтому ее обустройство на территории деревень и частных домов поможет владельцам сэкономить денежные средства, затраченные на централизованную систему водоснабжения. Однако даже в таких случаях рекомендуется установка хотя бы одного фильтра. Отсутствие фильтра в маленькой скважине очень быстро приведет к ее загрязнению.

При установке фильтров для песчаных станций необходимо учитывать несколько условий:

• Для песчаной станции подойдет исключительно сетчатый фильтр с мелкими фракциями ячеек. Если размер фракций будет больше, то фильтр не принесет никакой пользы.
• В основе фильтров должны лежать прочные нержавеющие материалы. Лучше всего использовать сплавы, поскольку другие материалы либо вредны для здоровья, либо имеют низкий срок годности.
• При установке фильтра обязательным условием является наличие отстойника – данный механизм необходим для сбора отфильтрованных объектов. Он должен быть выполнен из прочного материала ввиду выполняемых им функций.
• Выбор фильтров должен осуществляться профессионалами – они наилучшим образом смогут вычислить размер необходимой Вам сетки.

Фильтрованная скважина подойдет не только в тех случаях, когда в более глубоких источниках воды нет необходимости, но и когда они полностью отсутствуют. Поэтому для поставки воды наиболее эффективными будут насосы поверхностного типа. Если глубина скважины отличается большими параметрами, то вместо поверхностных насосов необходимо использовать насосы погружного типа. Подобные устройства более требовательны к внешним условиям. Во-первых, они всегда должны находиться под водой. В противном случае их ждет скорая поломка. Во-вторых, механизм должен иметь автоматическую защиту, которая обеспечит его отключение, если он окажется вне воды. Заниматься обустройством фильтровой скважины можно только в том случае, если Вы сможете обеспечить все необходимые условия.

Понятие и типология скважин

Скважиной принято считать, имеющую преимущественно цилиндрическую форму, выработку в земной коре, диаметр которой значительно меньше, чем её протяженность.

Термин протяженности употреблен не случайно, так как ствол скважины может быть пробурен не только отвесно вниз, но и с отклонением, как от вертикальной оси, так и в перпендикулярной ей плоскости. Возможность изменения направления движения бурового инструмента позволяет получить криволинейный профиль скважины, что актуально при большой глубине и необходимости наклонного бурения, например, когда устье шурфа находится на берегу моря, а забой удален на сотню метров и находится под поверхностью воды.

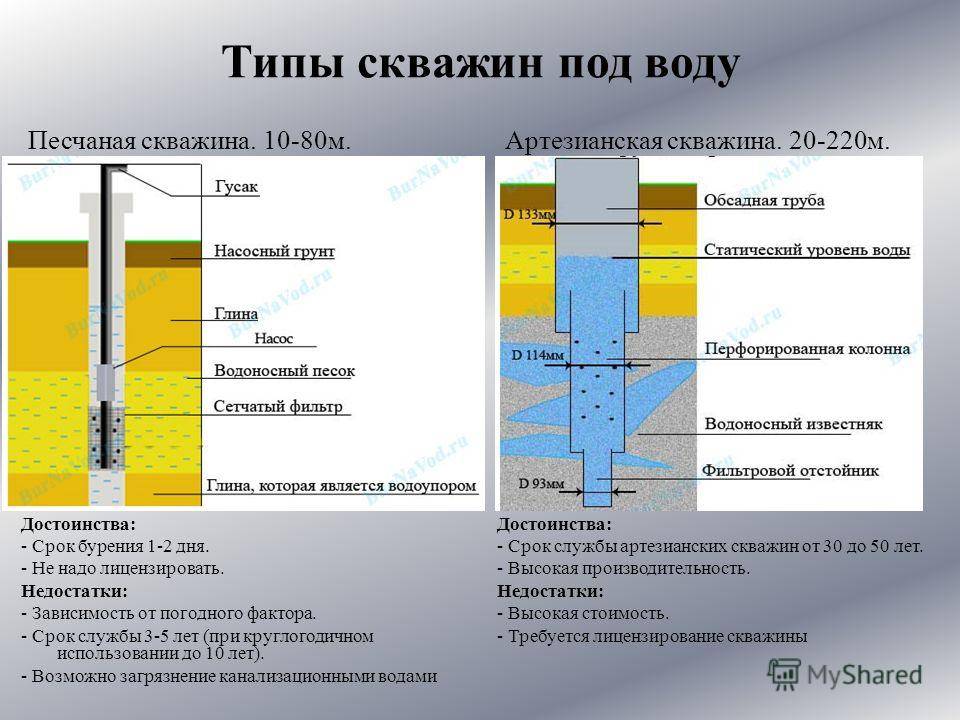

Основные виды скважин на воду

Типы скважин по профилю

В зависимости от количества плоскостей в которых искривлён, профиль скважины может быть:

• плоско-искривленным;
• пространственно-искривленным.

Различное устройство скважины с плоско-искривленным профилем, если этого требует геологический разрез, позволяет выделить разновидности таких выработок:

1. Тангенциальные шурфы, заканчивающиеся наклонным участком.
2. S-образные, имеющие на конце участок, угол между которым и вертикалью постепенно уменьшается.
3. J-образные, заканчивающиеся участком, постепенно отклоняющимся от вертикального направления в пользу увеличения угла.

Плоско-искривленный профиль скважины

Пространственно-искривленные проходки имеют значительно более сложную для описания геометрию и применяются в проходках на нефть и газ. Водозаборная скважина преимущественно выполняется прямолинейной, а отклонения допускаются только для обхода твердых каменистых включений, которые могут быть спрогнозированы на основании геологического разреза разведочной проходки.

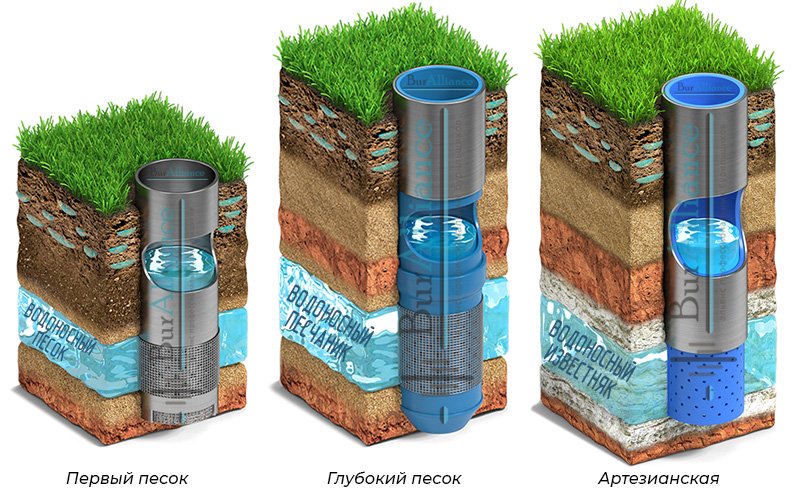

Типы скважин по глубине

Наиболее распространенной является типология шурфов по глубине проходки, которая позволяет достичь определенного водоносного горизонта.

Первый водоносный горизонт или «верховодка», представляет собой отфильтрованные атмосферные осадки и грунтовые воды, скопившиеся перед верхним водонепроницаемым суглинистым слоем, расположенным на глубине до 25 метров в зависимости от региона. Глубина такого шурфа недостаточна для получения чистой питьевой воды, ввиду возможности попадания с поверхности удобрений, фекалий, продуктов гниения и прочих загрязнений. Как следствие, для получения питьевой воды используется забивная скважина, представляющая собой трубную колонну, собранную из толстостенных газовых труб и опущенную ударным способом до глубины в 8 – 10 метров, за счет конического наконечника.

Глубина скважины, достигающей второго водоносного горизонта, может достигать от 40 до 90 метров от плодородного слоя, в зависимости от расположения песчаной прослойки между первым и вторым суглинистыми слоями земной коры. Слой почвы, в котором располагается скважина на песок, являющаяся наиболее популярным гидротехническим сооружением для дачных хозяйств и загородных владений, обуславливает ее тривиальное название. Песчаная скважина обеспечивает расход воды в размере 0,8 – 1,2 куб. метра в час, позволяя наполнить стакан за 5 секунд. Производительность скважины на песок тем выше, чем больше ее глубина приближена ко второму водоупорному слою, аккумулирующему воду на своей поверхности. Когда призабойная зона песчаной проходки находится в водонепроницаемом слое, это гарантирует поступление воды исключительно через фильтрующий элемент, даже если дно эксплуатационной колонны не заглушено.

Выполнив геологический разрез земной коры до отметки в 200 метров, можно наблюдать, последовательно следующие за вторым водоупорным суглинистым слоем, глину и известняк, который при пористой структуре является высокопроизводительным источником питьевой воды. Скважина на известняк, пройденная до соответствующей отметки, называемая также артезианской, характеризуется повышенным давлением в призабойной зоне, обеспечивающим самопроизвольный подъем воды, вплоть до её фонтанирования на поверхности. Артезианская водозаборная скважина отличается свободой от взвешенных примесей и высокой чистотой воды, за исключением растворенных минеральных солей, и способна обеспечить расход от 3 до 10 куб. метров в час, чего может быть довольно для двух – трех дачных домов.

Методы бурения

Методы бурения классифицируют по двум параметрам.

В зависимости от применяемого механизма бурение может быть:

• Механическое;
• Ручное.

Варианты исполнения скважины

В зависимости от принципа работы буры:

• Ударно-вращательный метод;
• Ударный;
• Вращательный.

Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.

Ручной способ

Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.

Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.

Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:

Шнек-бур и станок для бурения скважин своими руками

1. Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
2. Лопатой выкапывают небольшое углубление для бура.
3. Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
4. Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
5. Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.

Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.

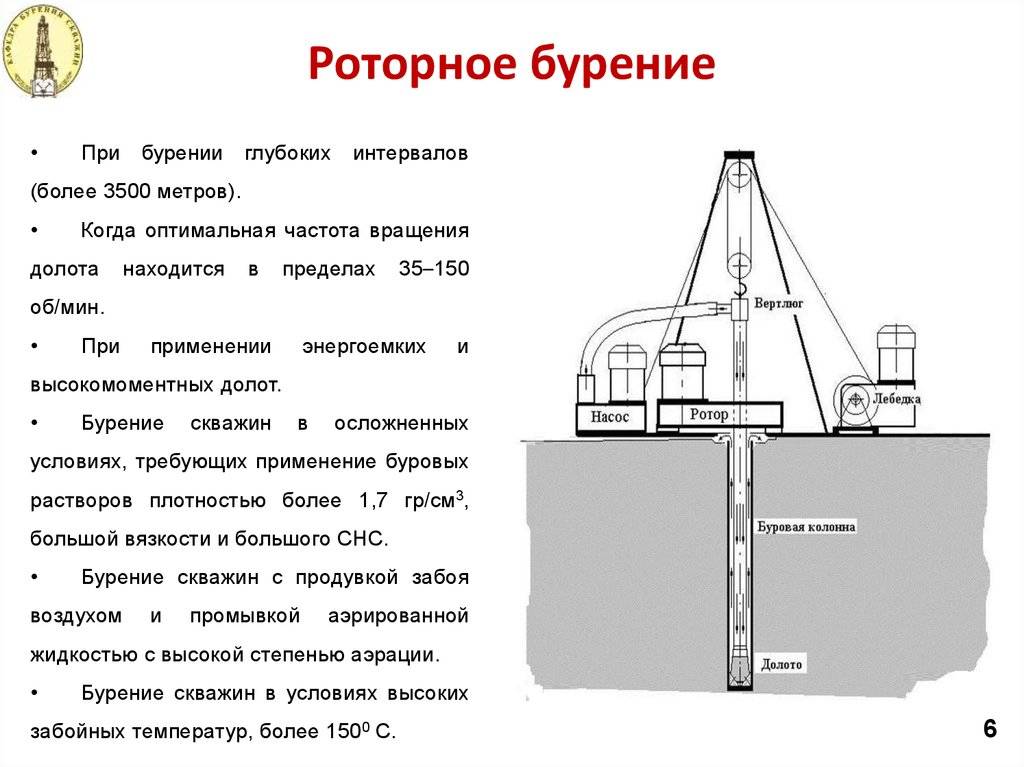

Роторный способ

Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.

Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.

Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.

Ударно-канатный способ

Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:

• Прочный канат;
• Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
• Инструменты для уборки грунта.

Технология и последовательность действий:

Ударно-канатный способ — технология бурения

1. Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
2. Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
3. К верхней части стакана крепят трос.
4. Регулируя трос, стакан быстро отпускают на место пробоя.
5. Землю из стакана извлекают через каждые пробуренные полметра.

Для создания глубокого колодца привлекают установки типа УГБ-1ВС.

Шнековый способ

Бурение скважины шнеком

Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.

Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.

Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.

Колонковый способ

Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.

Схема колонкового долота для бурения скважины под воду

Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.

Виды скважин

Итак, мы увидели, какие бывают скважины для воды. Теперь разберёмся подробнее с каждым видом колодца.

Источник предварительной разведки

Такие виды скважин являются подготовительным этапом, позволяющим получить подробную информацию о наличии подземного источника, глубине его протекания и качестве воды в нём. Для формирования такого мини-колодца используется буровая машина малого сечения, а сама проходка ствола не отличается сложностью.

Актуально формирование такого колодца на тех участках, где водоносный грунт расположен достаточно глубоко и не представляется возможности узнать о его параметрах. Такое бурение существенно экономит денежные средства, поскольку не требует более мощного оборудования для выполнения работы.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Для бурения скважины с целью разведки используются три основных вида:

• Вращательный;
• Колонковый;
• Шнековый.

Первый считается самым быстрым и простым, к тому же не требующим дорогостоящего оборудования. Но если по предварительным данным скважина будет иметь большую глубину, то лучше использовать второй способ бурения – колонковый бур.

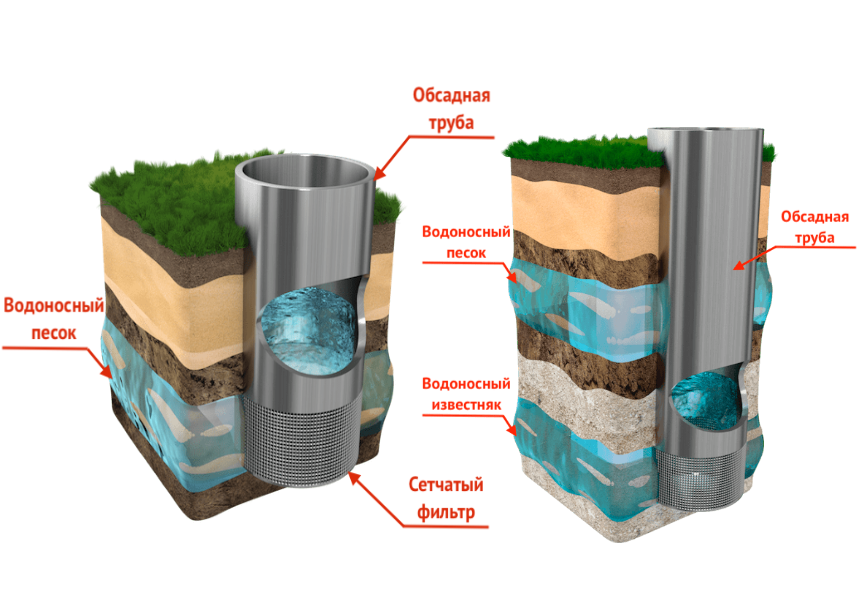

Фильтровая скважина

Здесь классификация скважин говорит о том, что такой колодец может располагаться на глубине 10-30 метров на уровне пластов песка, толщина которых может достигать 10 метров. Часто эти водоносные песочные пласты подпираются глинистой прослойкой грунта.

Фильтровая колба позволяет получить воду для орошения или водоснабжения участка. К сожалению, в качестве питьевой воды использовать такой источник не всегда представляется возможным, потому что качество жидкости оставляет желать лучшего.

Известно, что песчаный пласт может и не содержать большого количества источников. Но есть шанс попасть на подводные реки в том случае, если под пластом глины имеется прослойка из гравия.

Из недостатков фильтрового колодца можно отметить:

• Риск загрязнения воды канализационными водами, проходящими рядом или осадочной грунтовой водой;
• Необходимость чистки заилившегося фильтра;
• Применение мощных фильтров и насосного оборудования, что часто выливается в большие финансовые затраты;
• Низкий срок службы такой источника.

Глубинная артезианская

Эти категории скважин относятся к минеральным, поскольку глубина залегания источника часто достигает от 50 до 200 метров. На таком уровне подземные источники проходят известняковую фильтрацию и насыщаются большим количеством минералов. Артезианская скважина обладает производительностью 3-4м3/час, что позволяет обеспечить чистой питьевой водой не просто одно частное владение, но целый посёлок или даже городской микрорайон.

Для бурения глубинной колбы может потребоваться от трех до двенадцати дней (в зависимости от залегания известняковых слоёв, в которых протекает вода). Для обустройства такого артезианского колодца используют стальные трубы. Часто диаметр обсадной трубы варьируется от 219 до 425 мм. Срок службы артезианского источника может достигать 50-60 лет с непадающей при этом производительностью.

Промышленная скважина

Далее классификация скважин уже затрагивает более сложные процессы бурения и формирования колодцев-источников. В случае с промышленным назначением скважины бур углубляется до уровня артезианского источника. Но различие между двумя видами колодцев в том, что для промышленного источника требуется более сложное оборудование и обсадные трубы с большим сечением (от 219 мм).

Промышленная скважина имеет высокий уровень дебета и способна обеспечить водой большое предприятие, целый город или сельскохозяйственный комплекс. К сведению: один такой колодец способен давать в среднем около 100м3/час.

Абиссинка и песчанка своими руками

Абиссинский колодец (скважина ручного бурения)http://d-otshelnik.forum2x2.ru/t186-topicАбиссинский колодец (скважина ручного бурения) .

Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.

Забивка абиссинского колодца

Бурение скважины

Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.

Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.

Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.

Ручная установка для бурения скважины

Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.

Таким же способом дополнительно закрепляют сетку.

Разновидность самодельной конструкции для неглубокого бурения

Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.

На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.

На подготовительном этапе можно сделать бабку – инструмент для забивки

После подготовительных мероприятий приступают к забивке.

Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.

Простейший вариант агрегата для бурения

Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.

Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.

Фото ударного оголовка

Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.

Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.

Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:

• если медленно, то заглубляют еще на полметра;
• быстро – надо углубиться на 30 см.

Когда забивка закончена, приступают к установке насоса.

Оборудование для обустройства скважины

Водоснабжение частного дома из скважины схема системы для частного дома

Для того чтобы самому составить схему подвода питьевой или технической воды к своему загородному дому, нужно вначале определиться с графиком его эксплуатации. Если строение предполагается использовать сезонно, то обустройство системы водоснабжения из колодца будет оптимальным вариантом для восполнения хозяйственных нужд. При постоянном проживании, учитывая объем суточного потребления воды, рекомендуется из скважины.

Какие факторы учитывать при разработке схемы устройства скважины на воду

Выбор плана водопотребления начинается с проведения геологических исследований участка и определения типа источника водозабора. Скважины и колодцы по своей структуре и способу устройства могут несколько отличаться друг от друга. Степень их различия зависит от границы залегания водоносного слоя.

Ресурсы по характеру расположения и гидравлическим признакам делятся на несколько видов:

Скважины и колодца отличаются между собой по структуре.

• верховодка;
• грунтовые;
• межпластовые (фильтровые);
• артезианские (напорные).

Верховодка, а также пласты с грунтовыми водами располагаются недалеко от поверхности и не отличаются надежностью, т. к. их запасы зависят от объема атмосферных осадков.

Фильтровые и артезианские источники находятся на большой глубине, обладают мощным водоносным слоем, независящим от погодных условий, имеют постоянную температуру и защищены от загрязнений.

Учитывая характеристики выработок, выполняем пробное бурение на участке. После этого определяемся с местом нахождения точки водозабора, глубиной выработки и способом подачи ресурса. На основании полученных данных подбираем оборудование, тип и комплектность которого зависит от следующих факторов:

1. Каким способом планируется осуществлять забор ресурса (глубинным насосом или будет задействована насосная станция с автоматикой и гидроаккумулятором).
2. Длина трассы от источника до места ввода воды в здание.
3. Количество устройств для воды в частном доме.
4. Необходимый объем ресурса.

Полученная информация позволит грамотно и профессионально составить проект водоснабжения здания с учетом постоянного проживания.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

из подземных выработок, в сравнении с центральной системой снабжения, обладает рядом преимуществ:

1. Обеспечение хозяйственных нужд дома без участия городского водоканала.
2. Отсутствие ежемесячной абонентской платы.
3. Сила напора и качество питьевой воды зависят только от материальных возможностей пользователя.
4. Объем ресурса регулируется хозяином дома исходя из количества установленного оборудования.

Водопровод на даче из подземных выработок.

Недостатки:

1. Глубина размещения водоносных слоев зависит от региональных условий.
2. Если используется артезианская скважина, то высока цена готовой выработки.
3. Необходимость установки дополнительных устройств (насос, автоматика, кессон и др.).
4. При слабом горизонте существует вероятность заиливания канала.

Особенности башенной схемы водопровода в частном доме от скважины

Башенный метод подачи предусматривает монтаж дополнительного резервуара в верхней точке здания. Для регулировки уровня наполнения емкости резервуар оборудуется поплавковым клапаном.

Погружным насосом вода через открытую заслонку закачивается в расширительную камеру. При этом поплавок под действием жидкости постепенно поднимается, увлекая за собой створку механизма, и по достижении максимально запланированного порога перекрывает подачу.

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Схема устройства.

При двухступенчатом способе подачи ресурса в систему за накопительным резервуаром врезают дополнительный насос, а за ним ставят гидроаккумулятор. Такой метод позволяет стабилизировать давление в магистрали даже при малой мощности питающей станции.

После наполнения расширительного бака вода из емкости самотеком поступает в камеру насоса, который закачивает ее в мембранную полость агрегата. Диафрагма устройства в нужный момент продавливает жидкость дальше по магистрали, поддерживая тем самым необходимую силу напора во всех точках расхода.
