По дереву
Саморезы по дереву используются для соединения изделий из древесины, а также фанеры. Лучше всего применять такие крепления в паре с распорными дюбелями. Необходимо иметь саморезы по дереву как в городских квартирах, так и в частных домах.
О конструктивных особенностей саморезов по дереву можно ознакомиться на видео.
На видео представлены разновидности таких метизов, а также технология крепления.
Саморезы по дереву бывают различных видов и размеров. Их отличительные особенности:
- Крестообразный разъем.
- Потайная или полукруглая головка.
- Редкий шаг резьбы.
- Острый наконечник.

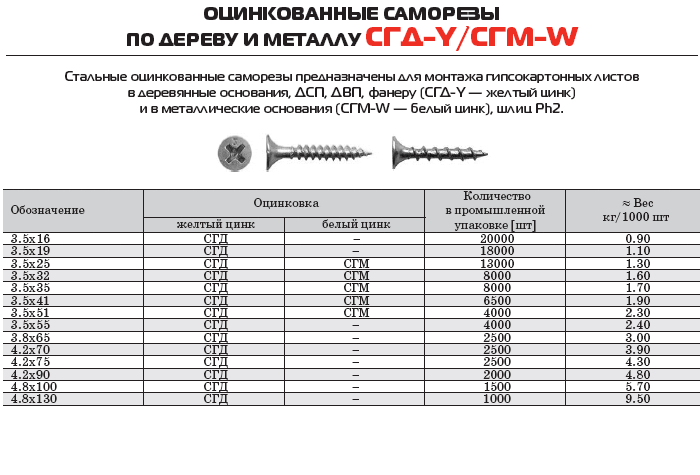

Покрытие метизов выбирается в зависимости от условий применения. Также применяются саморезы с прессшайбой (острые), которые плотно соединяют тонкие детали.
Покрытие используется:
- Черное.
- Желтое или белое.
- Серебристое.
Для креплений 2-х деревянных элементов зачастую применяются черные. Для этого отверстия можно не сверлить. Для присоединения других элементов к дереву используются желтые или белые (в этом случае необходимо предварительно просверлить отверстие в соединяемых деталях). Серебристые предназначены для более прочного соединения листового материала, древесностружечных плит или дерева.
Для удобства выбора представлена таблица 1 размеров саморезов по дереву. В ней указаны номинальный диаметр (диаметр ножки вместе с резьбой), длина самореза вместе со шляпкой, внутренний диаметр (диаметр ножки без резьбы), а также ширина шляпки.
Таблица 1. Размеры саморезов по дереву.
| Номинальный диаметр, мм | Длина, мм | Наружный диаметр резьбы, мм | Внутренний диаметр резьбы, мм | Ширина шляпки, мм |
| 2,5 | 12-25 | 2,25 — 2,55 | 1,1 — 1,5 | 5,1 |
| 3,0 | 12-45 | 2,75 — 3,05 | 1,5 — 1,8 | 6,0 |
| 3,5 | 12-50 | 3,2 — 3,55 | 1,75 — 2,15 | 7,0 |
| 4,0 | 16-70 | 3,7 — 4,05 | 2,0 — 2,5 | 8,0 |
| 4,5 | 25-80 | 4,2 — 4,55 | 2,22 — 2,7 | 8,8 |
| 5,0 | 30-120 | 4,7 — 5,05 | 2,52 — 3,0 | 9,7 |
| 6,0 | 40-240 | 5,7 — 6,05 | 3,22 — 4,05 | 11,6 |
По металлуДля того чтобы подобрать саморез нужной длины, предварительно делаются замеры толщины соединяемых деталей. При соединении двух элементов, саморез должен войти в древесину не менее, чем на 1/4 часть толщины дерева. Саморезы по металлу выпускаются со сверловым концом и частой резьбой. Их диаметр пропорционален длине изделия. Используется нескольких типов:
- С черным покрытием.
- Клоп.
- С прессшайбой (сверло).
- С покрытием белый цинк.

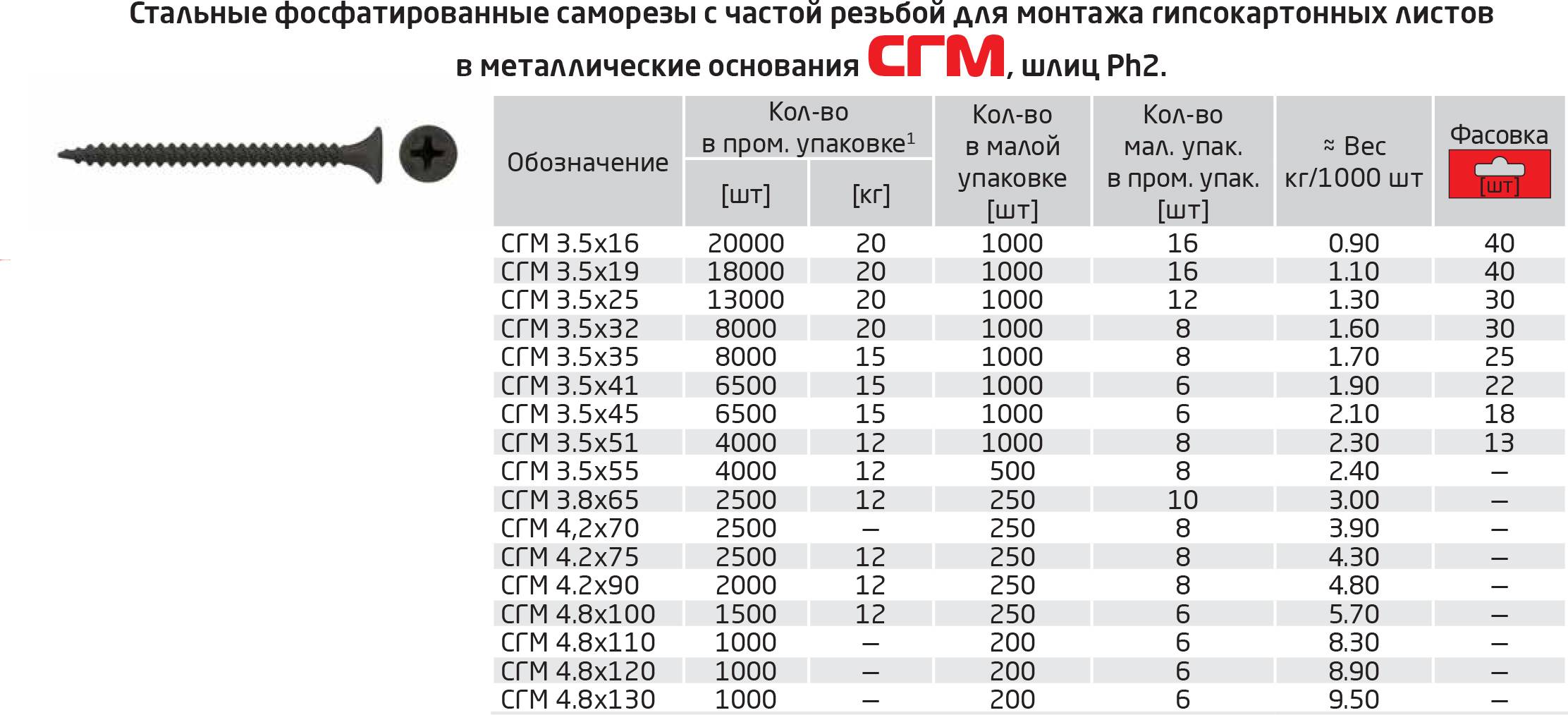

Для монтажа гипсокартона к металлу применяются метизы с черным покрытием, о которых будет написано ниже. Для монтажа дерева, тонкого листового материала к металлу нужны саморезы с покрытием белый цинк, которые защищают от коррозии. Такие метизы достаточно прочные за счет цементации поверхности изделия.
Саморез с прессшайбой (сверло) нужен для крепления стальных листов к металлу. Об этом будет сказано в разделах ниже. Саморезы под названием клоп применяются для соединения тонких металлических материалов. Имеют фосфатное покрытие и полуцилиндрическую головку.
Для работы с металлом используются саморезы с номинальным диаметром от 3,5 до 5 мм. Их технические характеристики представлены в таблице 2.
Таблица 2. Выбор саморезов для металла.
| Номинальный диаметр, мм | Длина, мм | Наружный диаметр резьбы, мм | Внутренний диаметр резьбы, мм | Шаг резьбы, мм |
| 3,5 | 10 — 50 | 3,2 — 3,55 | 1,75 — 2,15 | 5,0 |
| 4,0 | 60 — 100 | 3,7 — 4,05 | 2,0 — 2,5 | 10,0 |
| 4,5 | 110 — 120 | 4,2 — 4,55 | 2,22 — 2,7 | 15,0 |
| 5,0 | 125 — 220 | 4,7 — 5,05 | 2,52 — 3,0 | 20,0 |
По металлу со сверлом. При работе с металлом необходимо использовать только специальные метизы. Правильно сделанный выбор обеспечит качественное соединение материалов на длительный промежуток времени. Конец самореза по металлу зачастую делается не острый, а со сверлом. За счет этого метиз легко ввинчивается в твердый материал. Основные преимущества такой конструкции изделий для металла:
- Не требуется дополнительная перфорация.
- Монтажные работы проводятся быстрее.
- Соединение деталей делается более качественно.
Для того чтобы правильно подобрать саморез из таблицы 2, необходимо измерить толщину соединяемых деталей. Для прочного присоединения к металлу саморез должен войти в основу на глубину 10 мм.
Пример расчета: толщина присоединяемой детали 30 мм + 10 мм (минимальная глубина, на которую метиз должен войти в основу) = 40 мм. В сумме получается саморез длиной 40 мм.
Виды и типы головок у саморезов
Головка – расширенная часть самореза, предназначенная для удержания фиксируемых предметов и обеспечивающая передачу крутящего момента от инструмента к саморезу.
| Виды головок и их назначение | ||
|---|---|---|
| Внешний вид | Вид головки | Назначение |
| Потайная | После монтажа головка самореза полностью утапливается в закрепляемом материале без выступа | |
| Полусферическая | Прочно держит закрепляемый предмет благодаря достаточно широкой прижимаемой площади головки | |
| Полусферическая с прессшайбой | С увеличенной площадью несущей поверхности головки и уменьшенной ее высотой, для крепления листовых материалов | |
| Уменьшенная потайная | Имеет маленькую несущую поверхность и плавный переход от головки к стержню с резьбой, при монтаже фиксируется как в материале, так и в закрепляемом элементе, позволяет при монтаже прилагать значительно большее усилие, чем к стандартной потайной головке | |
| Полусферическая с большой прессшайбой | С очень большой несущей поверхностью и уменьшенной высотой головки, этот вид головки предназначен для закрепления мягких листовых материалов | |
| Шестигранная | Самая старая форма головки, позволяет легко закручивать саморезы с большим усилием электроинструментом со специальной шестигранной насадкой | |
| Воронкообразная потайная с утолщением по стержню, под шестигранный ключ 4 мм | Отлично маскирует соединение и позволяет закрыть головку декоративной пластиковой кнопкой |
Обозначаются саморезы следующим образом: 3×25, где 3 – наружный диаметр резьбы (мм), 25 – длина самореза измеренная от торца головки до острия стержня (мм).
Расход материала
Ответив на вопрос о том, сколько саморезов на лист гипсокартона требуется при работе со стеной или потолком, можно будет сразу купить необходимое количество крепежа. Благодаря правильным подсчетам не останется много лишних саморезов и не придется за ними ходить дважды.
Сказать какой точный расход саморезов на 1м2 гипсокартона нельзя. Всё дело в расстоянии между крепежными элементами. Также важную роль играет металлический каркас, к которому крепится ГКЛ. Ведь если в нём много перемычек, то и саморезов уйдет больше. В среднем гипсокартон крепится саморезами с шагом 15-30 см для стены и потолка. На потолке шаг такой же, если используется более легкий потолочный гипсокартон.
Так всё же, сколько саморезов нужно на лист гипсокартона на стену и потолок? В среднем порядка 120 штук, если мы говорим о стандартном листе 1,2х2,5 метров. Отсюда делаем вывод, что на 1 квадратный метр необходимо 40 саморезов. Это усредненный показатель из расхода шага 20 см и наличие перемычек с шагом 40 см.
Всё очень индивидуально и зависит от типа конструкции, так что расход саморезов на лист гипсокартона может колебаться. В любом случае вы сможете купить необходимое количество, ведь они продаются и по 1000 штук и по 500 и по 250 и по 50. Не обязательно брать расфасованный крепеж в коробке, ведь его можно купить поштучно и даже по весу.
Найти качественную продукцию
Какими шурупами крепить гипсокартон к профилю? Качественными. Мы уже знаем, какие характеристики должны быть у саморезов, но как понять, какой крепеж качественный? Первое что нужно сделать, так это визуально осмотреть метизы. Крепеж должен быть полностью одинаковый. Не стоит радоваться маленькой цене, видя, что саморезы имеют разную толщину или неровную форму.
Правильные соотношения самореза вне зависимости от его длины
Идеальные крестообразные отверстия под шлиц – еще один признак качества продукции. Причем отверстие под шлиц должно быть ровно по центру самореза. Перед тем, как выбрать саморезы для гипсокартона, нужно еще осмотреть их цвет. Мы уже упоминали, что он должен быть черным. Однако это должен быть однородный черный цвет, что свидетельствует о высоком качестве проведенной фосфации или оксидирования. Вот какие шурупы нужны для гипсокартона.
Покупая крепеж не в расфасованной упаковке, нужно проверить заявленные характеристики. Бывают случаи (часто в небольших городах), когда размеры продаваемых саморезов не соответствуют заявленным характеристикам. Идеально взять с собой на рынок штангенциркуль, чтобы убедиться в правильности размеров. Порой бывает так, что саморезы 3,5х35 мм после ручного измерения почему-то оказываются 3,3х32 мм. В строительных магазинах риск наткнуться на такую «подставу» стремится к нулю.
Таблицы соответствия диаметра крепежа и размера отвертки (биты)
Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент – ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза
Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза.
Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.
Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).
Винты
1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.
Таблица 1
| Диаметр винта, d, мм | М1,2 | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки, dk, мм | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,5 | 5,5 | 6 | 7 | 8,5 | 10 | 13 | 16 |
| Ширина шлица, n, мм | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
| Размер отвертки SL, мм | 0,3х2,0 | 0,4х2,5 | 0,5х3 | 0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х6,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.
Таблица 2
| Диаметр винта d, мм | М1,6 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки dk, мм | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| Ширина шлица n, мм | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2 | 2,5 |
| Размер отвертки SL, мм | 0,4х2,5 | 0,5х3 | 0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х6,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.
Таблица 3
| Диаметр винта d, мм | М1,2 | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| Диаметр головки dk, мм | 2,3 | 2,6 | 3 | 3,4 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 10 | 9,2 | 14,7 | 18 |
| Ширина шлица n, мм | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 0,8 | 1,0 | 1,2 | 1,2 | 2 | 2,5 |
| Размер отвертки SL, мм | 0,3х2 | 0,4х2,5 | 0,5х3 | 0,6х3,5 | 0,8х4 | 1х5,5 | 1,2х8 | 1,6х10 | 2х12 | 2,5х14 |
4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.
Таблица 4
| Диаметр резьбы d, мм | М2.5 | М3 | М3.5 | М4 | М5 | М6 | М8 | М10 | М12 |
| Ширина шлица n, мм | 0,4 | 0,4 | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2 |
| Размер биты SL, мм | 0,4х2 | 0,4х2 | 0,4х2,5 | 0,6х3 | 0,8х4 | 1,0х5 | 1,2х6.5 | 1,6х8 | 1,6х8 |
Саморезы по металлу
1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.
Таблица 5
| Диаметр самореза d, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| Диаметр головки dk, мм | 4,2 | 5,6 | 6,9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 |
| Ширина шлица n, мм | 0,6 | 0,8 | 1 | 1 | 1,2 | 1,2 | 1,6 | 1,6 |
| Размер биты SL, мм | 0,6х3,5 | 0,8х4 | 1х5,5 | 1х5,5 | 1,2х8 | 1,2х8 | 1,6х10 | 1,6х10 |
2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.
Таблица 6
| Диаметр самореза d, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| Диаметр головки dk, мм | 4,3 | 5,5 | 7,3 | 7,5 | 8,4 | 9,5 | 10,8 | 12,4 |
| Ширина шлица n, мм | 0,5 | 0,8 | 1,0 | 1,0 | 1,2 | 1,2 | 1,6 | 1,6 |
| Размер биты SL, мм | 0,5х3 | 0,8х4 | 1,0х5,5 | 1,0х5,5 | 1,2х8 | 1,2х8 | 1,6х10 | 1,6х10 |
Саморезы для листового металла
1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.
2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.
3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.
Таблица 9
| Диаметр резьбы самореза, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| Размер (номер) крестовой отвертки | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
Шурупы по дереву
1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.
2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.
Таблица 10
| Размер резьбы шурупа, мм | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 | 8 |
| Размер (номер) крестовой отвертки | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 4 |
3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)
Таблица 11
| Диаметр резьбы, A, мм | 2,5 | 3,0 | 3,5 | 3,8 | 4,2 | 4,5 | 4,8 | 5,0 | 6,0 |
| Размер отвертки (биты) Ph/PZ, номер | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 3 |
Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником
| 4,2×13 | 13,0 | 7,1 | 10,6 – 11,4 | 3,2 | 4,05 – 4,3 | 1,66 |
| 4,2×14 | 14,0 | 1,73 | ||||
| 4,2×16 | 16,0 | 1,89 | ||||
| 4,2×19 | 19,0 | 2,04 | ||||
| 4,2×25 | 25,0 | 2,45 | ||||
| 4,2×32 | 32,0 | 2,87 | ||||
| 4,2×41 | 41,0 | 3,60 | ||||
| 4,2×48 | 48,0 | 3,78 | ||||
| 4,2×51 | 51,0 | 3,87 |
Таблица 2. Размеры кровельных саморезов по металлу с сверлом
| 4,2×13 | 13,0 | 7,1 | 10,6 – 11,4 | 3,2 | 4,08 – 4,22 | 4,5-5,8 | 3,35-3,5 | 1,85 |
| 4,2×14 | 14,0 | 1,87 | ||||||
| 4,2×16 | 16,0 | 2,05 | ||||||
| 4,2×19 | 19,0 | 2,26 | ||||||
| 4,2×25 | 25,0 | 2,61 | ||||||
| 4,2×32 | 32,0 | 3,05 | ||||||
| 4,2×41 | 41,0 | 3,71 | ||||||
| 4,2×51 | 51,0 | 4,10 |
Процесс крепления гипсокартона
Чтобы не столкнуться с проблемой нехватки материалов, покупайте все с запасом.
Инструкция крепления листа ГКЛ с помощью саморезов к каркасу
Пусть лучше останется, чем не хватит
Стоит особое внимание уделить процессу крепления гипсокартона. Чтобы все получилось правильно, следует:
- Действовать не спеша, пошагово.
- Разметить поверхность, чтобы точно определить, где именно будут вкручиваться саморезы.
- Углублять саморезы в поверхность гипсокартона не более чем на 1 мм.
Нужно правильно подобрать материалы, чтобы любая конструкция прослужила долгие годы и была такой, как задумал хозяин недвижимости. А также если ГКЛ фиксируются собственными руками и все крепежные элементы выбираются самостоятельно, следует внимательно ознакомиться со всеми деталями на этапе планирования преображения в квартире или доме.
Какими должны быть кровельные материалы
обрабатывается специальным покрытием
Саморезы, как правило, изготавливаются из нержавеющей легированной стали. Герметичность и структура листа черепицы, в месте прикрепления её к обрешётке, зависит от остроты заточки кончика крепежа, от качества стали, использованной при его изготовлении.
Также важна и прочность материала. Значительная ветровая нагрузка воздействует на листы металлочерепицы. Эта нагрузка передаётся и на саморезы, и без того достаточно нагруженные. Изготовители качественных крепежей, при тестировании своей продукции, учитывают как статическую нагрузку (от веса металлочерепицы), так и динамическую (создающуюся внешними факторами).
Саморезы, подходящие для крепления кровли, должны быть способны выдерживать такие нагрузки:
- 20 тысяч колебаний кровельного материала, уложенного под наклоном 5 градусов;
- 2 тысячи колебаний при 10-градусном наклоне кровли;
- 100 колебаний при наклоне 15 градусов.
Оконные саморезы
Эти изделия используются для профилей, откосов, крепления ручек и множества других элементов. Как правило, речь идет об оцинкованных саморезах с острым концом и головкой, которая может быть разной формы. Удобнее всего использовать изделия с потайной шляпкой. Однако такие саморезы часто начинают прокручиваться в пластике, поэтому специалисты нередко заменяют их на элементы со сверлом на конце.
Кроме этого в продаже есть отдельные саморезы для оконных рам. Существуют антивандальные изделия, для работ по бетону, кирпичу и многие другие. Однако чаще всего при строительстве и ремонте используются именно те варианты, которые были описаны выше.
Ведущие производители
Отечественный рынок крепёжных изделий заполнен дешёвыми, но некачественными метизами китайского производства. Их единственным преимуществом является крайне низкая цена, обусловленная использованием некачественных материалов. Цена на шурупы европейского производства (Польша, Чехия, Германия) неоправданно высока. Предлагаем краткий обзор ведущих отечественных компаний, занимающихся выпуском крепёжных изделий:
- Normand Fasteners — производственные мощности располагаются в Подольске Московской области. Специализируется на выпуске крепежей, в том числе для кровли и гипсокартона;
- Кемкреп — город Кемерово, выпускает саморезы с оксидированным защитным покрытием. Сырьё для изготовления также отечественного производства – из города Северсталь;
- PROF-MET — город Димитровград Ульяновской области. Выпускает саморезы с крупной резьбой с оксидированным антикоррозионным покрытием;
- ММК-МЕТИЗ — город Магнитогорск Челябинской области. Производит широкую номенклатуру метизов из высококачественной стали отечественного производства;
- Северсталь Метиз — город Волгоград. Производит саморезы в широком диапазоне типоразмеров.
ФОТО: rmnt.ruСорвало шлиц самореза, изготовленного из некачественной стали
Сфера использования
Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.
На видео рассказывается, какие бывают размеры саморезов по дереву:
Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.
Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.
Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева
При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна
Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.
Технические характеристики
Рассматривая кровельные саморезы (они же метизы или крепежные элементы), как говорится в разрезе, можно сказать, что состоят они из трех частей с разным функциональным предназначением. Это:
- Сверло, или бур на острие самореза, облегчающие самозасверливание.
- Тело с резьбой, обеспечивающей вкручивание и заглубление крепежа в обрешетку из дерева или металла.
- Шляпка, или головка, служащая для ввертывания самореза и дальнейшей фиксации кровельного материала.
В силу специфичности применения кровельные саморезы изготавливаются из прочных марок углеводородистой стали. Последующее покрытие цинком, обеспечивает их защиту от коррозийного разрушения. Помимо оцинкованных, в продаже можно встретить экземпляры, выполненные из «нержавейки», но стоимость их при этом значительно выше.
Что касается формы шляпок, то помимо стандартной круглой формы, под крестовую отвертку, выпускаются саморезы с фигурной шестигранной шляпкой. Работать с таким крепежом удобнее и поэтому он наиболее популярен при монтажах кровель.
Говоря о размерах, подразумевается соотношение диаметра к длине изделия. Относительно кровельных саморезов, существующий диапазон размеров достаточно широкий и обеспечивает надежный крепеж кровельных материалов с различной конфигурацией профиля. Само собой размер влияет и на вес изделия.
Но самой отличительной особенностью данного типа крепежа является комплектация его специальной шайбой. Шайба представляет собой комбинированную, под действием высоких температур, конструкцию из металла и резины. Имея круглую форму, она предназначена для более плотного прижатия материала к обрешетке с одновременной герметизацией отверстия под головкой самореза.
В таблице ниже приведены некоторые сравнительные характеристики самых ходовых образцов крепежа:
| Размер | Наружный диаметр мм. | Диаметр сверла мм. | Длина сверла мм. | Диаметр шайбы мм. | Толщина резины мм | Толщина шайбы мм. | Прибл. вес за 1000 шт.кг |
| 4,8х19 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 3,10 |
| 4,8х25 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 3,70 |
| 4,8х32 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 4,20 |
| 4,8х38 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 4,80 |
| 4,8х50 | 4,62 – 4,8 | 3,9 | 5,5 – 6 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 5,80 |
| 5,5х25 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 6,33 |
| 5,5х32 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 7,55 |
| 5,5х38 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 7,84 |
| 5,5х50 | 5,28 – 5,46 | 4,55 – 4,7 | 7,5 – 9 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 8,40 |
| 6,3х25 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 9,45 |
| 6,3х32 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 9,50 |
| 6,3х38 | 6,05 – 6,25 | 5,4 – 5,55 | 8 – 9,5 | 13,8-14,2 | 2,8 – 3,2 | 0,8 – 0,9 | 10,45 |
Ну и последнее, может напрямую и не относящееся к техническим характеристикам. Для обеспечения эстетичного сочетания с кровельным материалом, производители окрашивают верхнюю часть и шайбы крепежа в различные тона.
Окраска, производимая порошковыми лакокрасочными смесями с дальнейшим обжигом в муфельных печах, должна сохранять этот самый эстетичный вид максимально длительное время. И если уже на этапе монтажа происходит отставание краски, это признак некачественного крепежного материала.
Чем отличается саморез от шурупа
При определении разницы между крепежными элементами часто возникает путаница. Хотя оба варианта выполняют одну функцию, между ними наблюдаются существенные различия:
- Шуруп. Это изделие, которое используется для крепежа деталей между собой. Имеет головку и стержень, на котором находится внешняя резьба. Именно за счет нее формируется внутренняя нарезка в выбранном фрагменте, которая удерживает детали.
- Саморез. Здесь возникает больше всего вопросов. Слово является сокращением от «самонарезающий», которое относится к винту со внешней резьбой и шляпкой. Благодаря особенностям строения, вкрутить такой элемент намного легче.
Хотя ГОСТ 27017-86 «Изделия крепежные. Термины и определения» включает множество понятий, среди которых встречаются оба названия, для точности их выносят в отдельные нормативные документы. Поэтому целесообразно опираться на ГОСТ номер 1147-80, дающий представление о шурупах, и ГОСТ 11652-80, который описывает характеристики саморезов.
Основные отличия изделий для фиксации:
- Самонарезающие винты можно закручивать в различные виды поверхностей без особой подготовки за счет более острой и круче расположенной резьбы.
- Работы с шурупом требуют больших усилий, поэтому в некоторых случаях, особенно при необходимости закрутить изделие в плотное основание, нужна предварительная подготовка. Технология предполагает формирование отверстия меньшего размера.
- Для большего удобства саморез снабжается особым наконечником: он может быть острым, что обеспечивает легкое проникновение, или в виде сверла, прорезая проход в твердой структуре.
- Шурупы имеют резьбу, которая занимает весь стержень или часть. Пустой участок нужен для отцентровки крепежа.
В современной отечественной практике различия между саморезами и шурупами стерты, и даже бывалые гипсокартонщики не могут четко сформулировать разницу между этими винтами
На данный момент существует широкий ассортимент самонарезающих винтов, не включенных ни в один отечественный нормативный акт, поэтому в обиходной речи саморез и шуруп – это зачастую тождественные понятия.
Как выбирать саморезы по металлу
Для того чтобы гарантировать прочность фиксации профилированных листов, следует правильно выбирать метизы
На что обращать внимание?
На головке самореза обязательно должна присутствовать маркировка, а толщина прокладки — не менее двух миллиметров. Она прочно приклеивается к металлической шайбе и плотно садится на стержне самореза по металлу. Обязательно наличие цинкового покрытия
Обращаем внимание, что саморезы по металлу не должны изготавливаться из дешевых цветных антикоррозионных сплавов, а только из инструментальных сталей. Соответственно, лишь слой цинка на поверхностях может служить защитой от появления ржавчины
Размеры метизов должны отвечать поставленным целям и технологическим особенностям кровли
Самые кроткие применяются для соединения между собой металлических листов, самые длинные используются для фиксации рельефных доборных элементов к обрешетке или каркасу. Цвет саморезов должен отвечать цвету покрытия согласно общепринятым обозначениям.
Для монтажа крыши понадобится несколько типов саморезов по металлу.
Размер саморезов
Указывается всего в двух цифрах, первая обозначает диаметр резьбы, вторая длину стержня. К примеру, саморез 4,8×35 имеет диаметр резьбы по внешним поверхностям витков 4,8 мм, а длину без шляпки 35 мм
При покупке нужно принимать во внимание не только эти параметры. Дело в том, что в обозначениях не указываются размеры шайбы и уплотнителя, а они уменьшают длину резьбовой части еще примерно на 4 мм. Соответственно, реальная длина становится меньше на 4 мм и составляет 31 мм
Но это не рабочая длина, она еще меньше. От реальной нужно вычесть длину наконечника самореза (сверла), это значение может колебаться в пределах 2–4 мм
Соответственно, реальная длина становится меньше на 4 мм и составляет 31 мм. Но это не рабочая длина, она еще меньше. От реальной нужно вычесть длину наконечника самореза (сверла), это значение может колебаться в пределах 2–4 мм.
Технические характеристики кровельных саморезов
Подбирать по длине саморезы следует с учетом особенностей узла крепления. В реализации есть метизы длиной 19–250 мм и диаметром 4,8–6,3 мм.
Признаки качественных метизов
Метизы должны изготавливаться из углеродистых низколегированных конструкционных сталей. Параметры твердости должны намного превосходить показатели проката, саморезы должны без проблем высверливать в них отверстия требуемого диаметра.
На торце поверхности головки должно быть индивидуальное клеймо производителя.
Форма упаковки аккуратная, на этикетке прописаны контактные данные изготовителя, полная информация о товаре, номер и серия, дата изготовления.
Прокладка должна быть из EPDM, а не обыкновенной резины. Такая герметизирующая прокладка приклеена к пружинной шайбе. Во время вкручивания материал самовулканизируется и намертво приваривается к поверхности листа. Прокладка сохраняет пластичность и компенсирует линейные расширения металлических листов. Прокладка одноразовая, после демонтажа метиза ее следует менять новой. Для проверки качества прокладки надавите на нее пассатижами. Если появились тещины, материал не вернулся к первоначальным размерам, краска на поверхности шайбы отслоилась, то перед вами подделка, никогда не покупайте метизы этого изготовителя.
Толщина цинкового слоя не менее 12 мкм. Если есть лакокрасочное покрытие, то оно применяется только в качестве дополнительной, а не основной антикоррозионной защиты.
Цены на различные виды саморезов
Саморезы кровельные
При закручивании саморезов важно следить, чтобы они входили в металл под прямым углом и не перекашивались. Практики рекомендуют пользоваться профессиональными инструментами, имеющими регулировки усилия вращения патрона. Но такими инструментами можно работать только тогда, когда все комплектующие соответствующего качества
Контрафактная продукция не имеет общих характеристик, процесс ее фиксации автоматизировать невозможно
Но такими инструментами можно работать только тогда, когда все комплектующие соответствующего качества. Контрафактная продукция не имеет общих характеристик, процесс ее фиксации автоматизировать невозможно.
Крепление профлиста саморезами
