Виды автономных канализаций
- Выгребная яма. Это самый простой способ утилизации бытовых отходов. Но далеко не самый удобный, так как периодически требуются услуги ассенизаторской службы для откачки содержимого ямы. Кроме того, выгребная яма не имеет никаких фильтров для переработки отходов и вывода их в почву. Соответственно, эксплуатировать ее не слишком комфортно, гигиенично и экологично.
- Септик и фильтрационный колодец. Септик — это закрытая конструкция, в которой стоки обрабатываются бактериями. После чего практически очищенная вода направляется в фильтрационный колодец, из которого отводится в почву, водоём или накопительный резервуар.

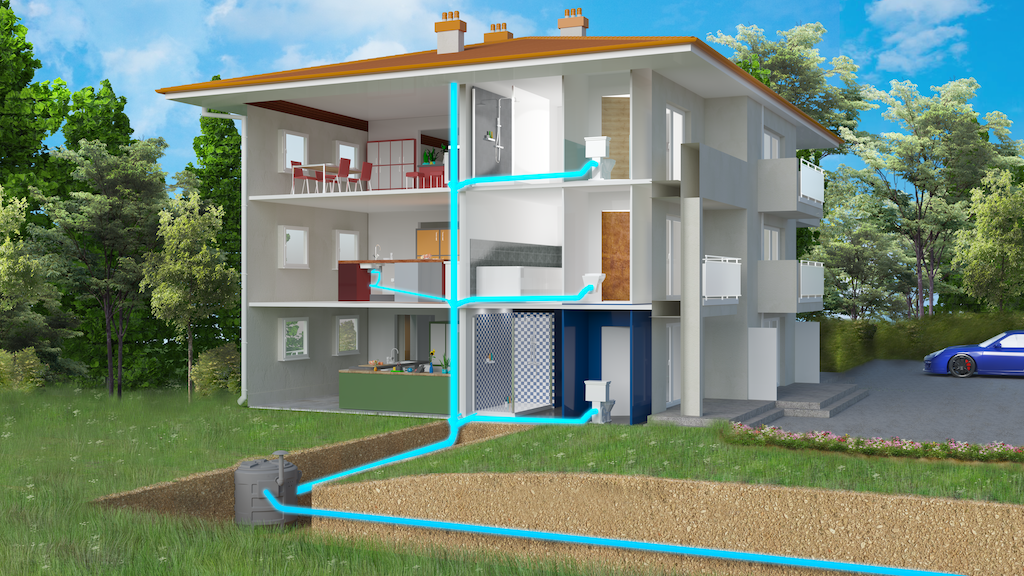

Что такое канализация
Канализационные сети — это одна из частей общей системы водоснабжения и водоотведения, выполняющая функции сбора и удаления сточных вод и органических отходов жизнедеятельности. Несколько упрощенно, это — разветвленная сеть трубопроводов, заходящих в каждое городское здание и обеспечивающее вывод стоков в специализированное сооружение
Несколько предвзятое отношение большинства людей к канализации совершенно незаслуженно, поскольку ее важность и ответственность невозможно преувеличить. Достаточно вспомнить, что все вспышки эпидемий приходятся на отсталые страны с полным отсутствием инфраструктуры. Состав и схема работы комплексов могут быть различными
Это обусловлено величиной населенного пункта, количеством зданий и людей, проживающих в них. Для функционирования канализационной сети требуется вода, с помощью которой происходит транспортировка твердых отходов. Других способов не придумано, поэтому канализация входит в состав комплекса водоснабжения, являясь одной из приоритетных частей городской инфраструктуры. Условия работы системы достаточно жесткие, она функционирует круглый год и нуждается в защите от замерзания. Для этого трубопроводы помещают под землю, на глубину, превышающую уровень промерзания грунта в зимнее время. Учитывая, что сеть пронизывает весь город, заходя в каждый дом, можно вполне отчетливо представить объемы и степень распространение комплекса
Состав и схема работы комплексов могут быть различными. Это обусловлено величиной населенного пункта, количеством зданий и людей, проживающих в них. Для функционирования канализационной сети требуется вода, с помощью которой происходит транспортировка твердых отходов. Других способов не придумано, поэтому канализация входит в состав комплекса водоснабжения, являясь одной из приоритетных частей городской инфраструктуры. Условия работы системы достаточно жесткие, она функционирует круглый год и нуждается в защите от замерзания. Для этого трубопроводы помещают под землю, на глубину, превышающую уровень промерзания грунта в зимнее время. Учитывая, что сеть пронизывает весь город, заходя в каждый дом, можно вполне отчетливо представить объемы и степень распространение комплекса.
Канализационные сети
Полезные советы
При устройстве небольшой локальной канализационой сети, например, в частном доме или на приусадебном участке, нужно соблюдать все рекомендации для построения большой городской канализации. То есть, правильно укладывать трубы, вовремя их обслуживать, а отстойник лучше всего выполнить в виде септика – современной ёмкости для сбора нечистот с полезными бактериями в нём.
Эти бактерии способны осветлять сточную воду, делая её однородной и без запаха. Такую жидкость, потом проще удалять специальным насосом. Фекальная канализация построенная для одного дома, мало отличается от большой городской системы, поэтому требует к себе серьёзного инженерного отношения.
- Google +
- Telegram
- Viber
Загрязнения сточных вод
Сточные воды загрязнены всевозможными примесями органического и минерального происхождения, которые могут находиться в них в виде раствора, коллоидов, суспензии и нерастворимых веществ. Степень загрязнения сточных вод оценивается концентрацией, т. е. массой примесей в единице объема в мг/л или г/м3.
Бытовые сточные воды кроме органических и минеральных примесей содержат биологические примеси, состоящие из бактерий, которые могут быть потенциально опасны.
Производственные сточные воды загрязнены в основном отходами и отбросами производства, представляющими определенную ценность.
В целях снижения степени загрязненности производственных сточных вод необходимо стремиться к улучшению технологических процессов. Они направлены на уменьшение количества отходов и отбросов, утилизацию их в процессе производства.
Количественный и качественный составы минеральных, органических и биологических примесей производственных сточных вод разнообразны. В первую очередь зависят от отрасли промышленности и технологического процесса. В производственных сточных водах некоторых отраслей промышленности могут находиться ядовитые вещества, а также радиоактивные элементы.
Виды канализационных сетей
Канализационная сеть — это разветвлённая коммуникация, смонтированная из отдельных труб в единое целое. Такая система транспортирует стоки от потребителей до специальных ёмкостей, перерабатывающих и очищающих воду. Канализационная сеть может быть двух видов:
- Наружная.
- Внутренняя.
К наружному виду относятся трубы и очистные сооружения, расположенные на улице, а к внутреннему — конструкции внутри помещений.
Стоки в таких коммуникациях могут транспортироваться под давлением или же самотёком. Исходя из этого, все канализационные трубопроводы можно разделить на:
- напорные;
- безнапорные.
Напорные сети работают по такому принципу: насос нагнетает необходимое давление, под действием которого, осуществляется отвод сточных вод. Трубы для напорных трубопроводов должны обладать хорошей прочностью, чтобы справляться с давлением (например, ПВХ).
Кроме этого, все канализационные системы подразделяются на виды в зависимости от назначения на:
- хозяйственно-бытовые;
- производственные;
- ливневые (отводящие дождевые и талые воды).
Ливневая канализация предназначена для отвода дождевых и талых вод
Хозяйственно-бытовая канализационная коммуникация, в свою очередь, бывает двух типов:
- центральная (главная);
- автономная (локальная).
Центральный тип выполняет отвод сточных вод от всех домов в небольшом населённом пункте или районе города, а автономная конструкция занимается обслуживанием одного дома или, в некоторых случаях, нескольких.
По способу установки наружные канализационные системы принято делить на:
- общесплавные;
- полураздельные;
- раздельные.
В общесплавной канализации все воды (хозяйственные, талые, дождевые) отводятся вместе по одному и тому же пути. В полураздельных коммуникациях отвод хозяйственных стоков и талых вод проходит отдельно, однако, конечный пункт назначения у них общий. Раздельные системы подразумевают отвод сточных и других вод — отдельно друг от друга в разные резервуары.
Сточные воды
Сточными называются воды, использованные на бытовые, производственные или другие нужды и загрязненные при этом дополнительными примесями, изменившими их первоначальный химический состав и физические свойства. Дополнительно воды, стекающие с территории населных пунктов и промышленных предприятий в результате выпадения атмосферных осадков.
В зависимости от происхождения, вида и качественной характерис* тики примесей сточные воды подразделяют на три основные категории: бытовые (хозяйственно-фекальные), производственные (промышленные) и дождевые (атмосферные).
Классификация водопроводных систем
Коммуникации могут делиться на различные виды по типу использования.
- Производственные сети.
- Хозяйственно-бытовые коммуникации.
- Противопожарный водопровод.
- Комбинированные сети.
По характеру используемых источников водопроводные сети могут различаться:
- из поверхностных источников;
- из подземных вод;
- смешанные.
Различают водопроводы по способу подачи жидкости:
- самотечные;
- с механической подачей;
- действующие с помощью насосных станций.
По способу потребления воды:
- структура прямоточного водоснабжения;
- сети оборотного водоснабжения;
- коммуникации с вторичным использованием водных ресурсов.
Раздельная система канализации
Если сеть сточных вод состоит из двух и больше трубопроводов, по которым транспортируются отходы разного вида, то такая система получила название раздельной. В свою очередь, канализационные сети такой системы разделяют на два вида:
- полная раздельная;
- неполная раздельная.

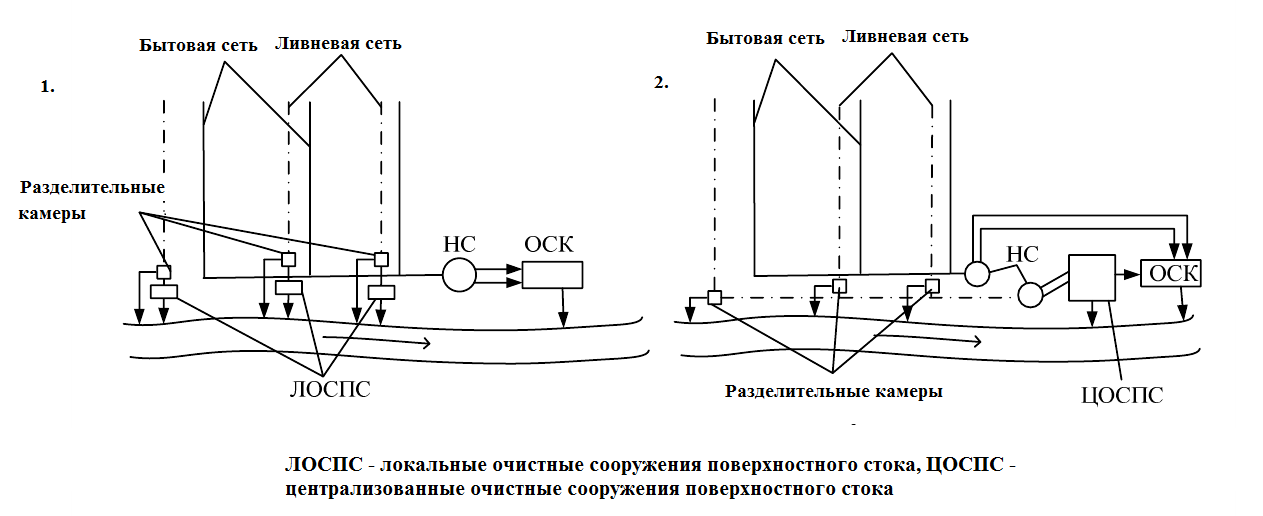

Системы первого вида представляют собой сеть отдельных подземных труб для бытовых, промышленных и ливневых стоков, которые, не смешиваясь транспортируются к местам сброса.
Рис 1 – Полная раздельная канализационная система
В таких сетях стоки бытового и промышленного происхождения могут очищаться на городских очистных сооружениях вместе, или сразу попадать в водоемы после обработки и фильтрации в системе очистки на производстве. Существенной проблемой для таких систем является вопрос очистки стоков атмосферных осадков от загрязнений. Для ее решения перед выпуском в водоем в сетях ливневой канализации сооружают локальные станции для очистки.
Второй вариант – устройство централизованных сооружений, которые не допускают попадание в водоемы загрязнений. В таком случае дождевые стоки попадают на него через главный коллектор ливневой канализации.
Обе подсистемы проектируют с разделительными камерами.

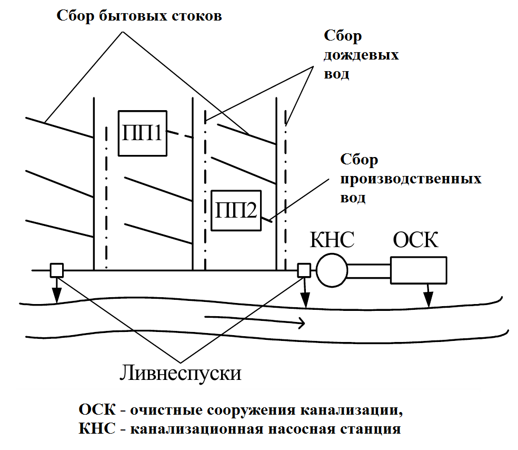

Общесплавная система канализации
Общесплавная система состоит из одного трубопровода, по которому удаляются все типы стоков – бытовые, промышленные и дождевые – после чего они отправляются на станции очистки. При сильных дождях в таких системах возможно переполнение. Чтобы его избежать, на основном коллекторе проектируются и организовываются ливнеспуски. Через них часть смеси сточных вод без очистки сбрасывается в ближайший водоем.
Объем воды, которая сбрасывается, зависит от способности водоема к самоочищению и расхода воды в реке. Чем больший расход, тем больше стоков при переполнении сетей разрешается сбросить в реку без очистки. Допустимый объем сточных вод в водоем зависит и от размещения ливнеспусков. На тех сооружениях, которые расположены ближе к станциям очистки и в конце коллектора допускается сбрасывать больше стоков.

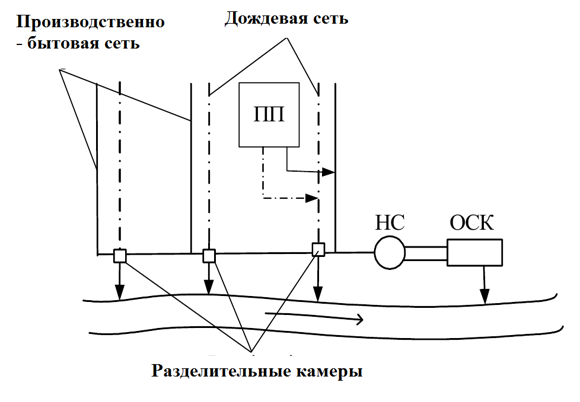

Комбинированная и полураздельная системы канализации

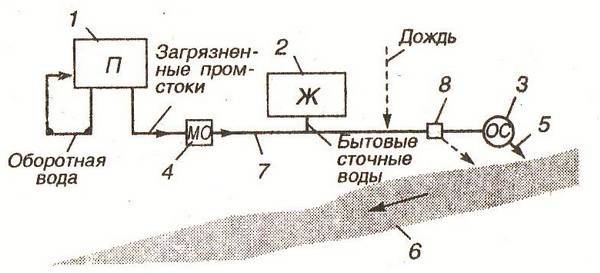

Комбинированной система водоотвода и канализации называют в том случае, если объект, который она обслуживает, в разных своих частях оснащен как полной раздельной, так и общесплавной системами. Такие схемы чаще всего образовываются в населенных пунктах исторически, при их росте.
Еще одна система, которая часто используется для устройства канализационных сетей получила название полураздельной. Она, как и неполная раздельная, состоит из двух сетей: ливневой и для транспортировки бытовых и промышленных стоков. Но, в отличие от раздельной, главные коллекторы устраиваются общими для всех типов вод.
Ливневая сеть, перед входом в главный коллектор оснащается разделительными камерами, которые осуществляют сброс стоком напрямую в водоем при высокой интенсивности осадков, когда система трубопроводов и главный коллектор переполнены. В таком случае некоторая часть дождевых вод не проходит процедуру очистки. Очиститесльные сооружения промышленных вод (проектирование).
| Работаем по всей России | Контакты. Тел/ф + 7(812) 627-93-38; info@dc-region.ru |
- Пользовательское соглашение
- Политика обработки персональных данных
Дренаж глубокого заложения
Такое устройство сливной системы предназначено для отвода подпочвенной влаги. Его устанавливают с использованием перфорированных дренажных труб. На всех изгибах дренажной сети необходимо устройство смотровых колодцев, которые нужны для контроля состояние системы и выполнения очистки при необходимости.
Для обеспечения работоспособности дренажа недостаточно просто зарыть трубу в землю. Она нуждается в серьезной защите. Это заключается в создании фильтрующего слоя, который можно устроить следующим образом:
- Отрыть траншею нужной глубины.
- На дно стелется геотекстиль таким образом, чтобы края были закреплены по бокам.
- Засыпать дно гравием слоем толщиной до 15 сантиметров.
- Уложить на него перфорированную трубу.
- Сверху снова насыпать гравий, пока труба не скроется под ним.
- Завернуть края геотекстиля с перекрытием краев, предварительно соединив дренажные трубы со смотровым колодцем.
- Окончательная засыпка траншеи ранее вынутым грунтом производится, когда описанным способом сформирована вся сеть дренажной системы.
Сама по себе дренажная трубы изготавливаются из различных материалов. В настоящее время лидером является пластиковые изделия с просверленными в стенках отверстиями.
Очевидно, что гравий в такой схеме выполняет роль фильтра. Однако это не является единственным применяемым конструктивом. Производятся множество модификаций дренажных труб с уже готовыми фильтрами, которые очень технологичны и долговечны.
Ранее также использовались трубы асбестоцементные трубы, которые специально разрабатывались для использования в мелиорации. Они долговечны, устойчивы к различным химически активными веществам. Для использования в водоводах применяются специальные фитинги различного назначения.
Важным компонентом дренажной системы являются смотровые колодцы, предназначенные для контроля состояния системы и проведения профилактических мероприятий и работ по прочистке засорившихся сетей.
Финальным сооружением дренажной системы является коллекторный колодец. Он устанавливается в том случае, если невозможно подключение дренажной сети к центральной ливневой канализации, что характерно для большинства объектов загородного строительства. Содержимое коллектора откачивается на грунт, а поскольку вода из дренажной системы достаточно чиста, фильтрования через грунты вполне достаточно для санитарной безопасности стоков.
Требования к монтажу
Дальнейшая работа очистного сооружения зависит преимущественно от того, грамотно ли был произведен монтаж. Вот основные рекомендации изготовителя касаемо установки:
- прибор желательно установить в наинизшей точке вашего участка;
- нужно учесть свободный проезд ассенизаторского автомобиля;
- дистанция от места монтажа до ближайшей дороги должна составлять минимум 6 м;
- если длина внешней трубы будет превышать 15 м, то необходимо продумать о том, как обустроить дополнительный ревизионный колодец;
- септик должен располагаться минимум в 5 м от дома и в 3 м от ближайшего плодового растения;
- дистанция к ближайшей скважине или колодцу должна составлять 45 м.
С выбором места все более-менее ясно, теперь можно приступить к земляным работам. Глубина, равно как и форма ямы для септика, зависит не только от особенностей выбранной модели, но и от типа грунта. К примеру, если уровень подземных вод высокий, то нужно оборудовать систему якорения прибора, чтобы септик не выдавило наверх под напором поднявшейся воды в весеннее время. Также на этом этапе стелится 25-сантиметровая песчаная подушка и монтируется арматура.
Далее следует непосредственно установка септика. Ввиду того что ЛОС нельзя устанавливать горизонтально, желательно, чтобы монтаж проводился под руководством опытного специалиста, способного быстро реагировать на меняющиеся обстоятельства и принимать правильные решения
Это очень важно при дальнейшей работе очистной станции
Установка септика ЛОС
Затем устанавливаются канализационные трубы. Их нужно устанавливать под определенным уклоном в сторону септика (приблизительно 2° на каждый погонный метр магистрали). Если уклон будет больше, то стоки будут перемещаться слишком быстро.
По окончанию монтажных работ можно приступать к подведению энергоснабжения. Кабель нужно помещать в герметичный канал, иначе на нем образуется конденсат, что рано или поздно станет причиной короткого замыкания. Это, в свою очередь, приведет к выходу из строя электрических элементов. Другой конец кабеля подключается к электрощиту.
На завершающем этапе работ все котлованы зарываются, вывозится строительный мусор. Затем нужно засыпать бактерии в септик и все – можно начинать эксплуатацию!
Основные правила эксплуатации септиков ЛОС
По окончанию установки устройство полностью готово к эксплуатации. При этом необходимо придерживаться некоторых правил.
- Состав очищенных стоков нужно осматривать еженедельно. Жидкость обязательно должна быть прозрачной и не иметь никакого запаха.
- Каждые две недели необходимо додавать специальный препарат «Биосепт» (о химпрепаратах для септика можете прочитать здесь). Это можно делать сразу в емкости, а можно и посредством внутренней канализации.
- Каждый год производится очистка резервуаров от излишков ила. Работа станции прекращается на два часа, затем нужно подождать, пока ил осядет, и выкачать всю воду. При этом аэратор нужно опустошать на треть всего объема, а отстойник – на две трети.
- Раз в две недели проводится замена хлорирующей капсулы, которая находится в специальном отсеке.
Обслуживание септика, как мы видим, не занимает много времени, поэтому если в точности придерживаться описанных выше правил, то качество работы устройства будет гарантировано.
Обслуживание септика ЛОС не занимает много времени
Также рекомендуется почитать о том, как правильно выбрать септик для дачи.
Септик ЛОС-5М
Обслуживание септика ЛОС не занимает много времени
Установка септика ЛОС
Характеристика очищенной воды
Септик ЛОС-8А
Септик ЛОС-8
Принцип работы септиков ЛОС
Модельный ряд септиков ЛОС
Характеристики модельного ряда очистных сооружений
Септик ЛОС-5
Септик ЛОС
Схема устройства

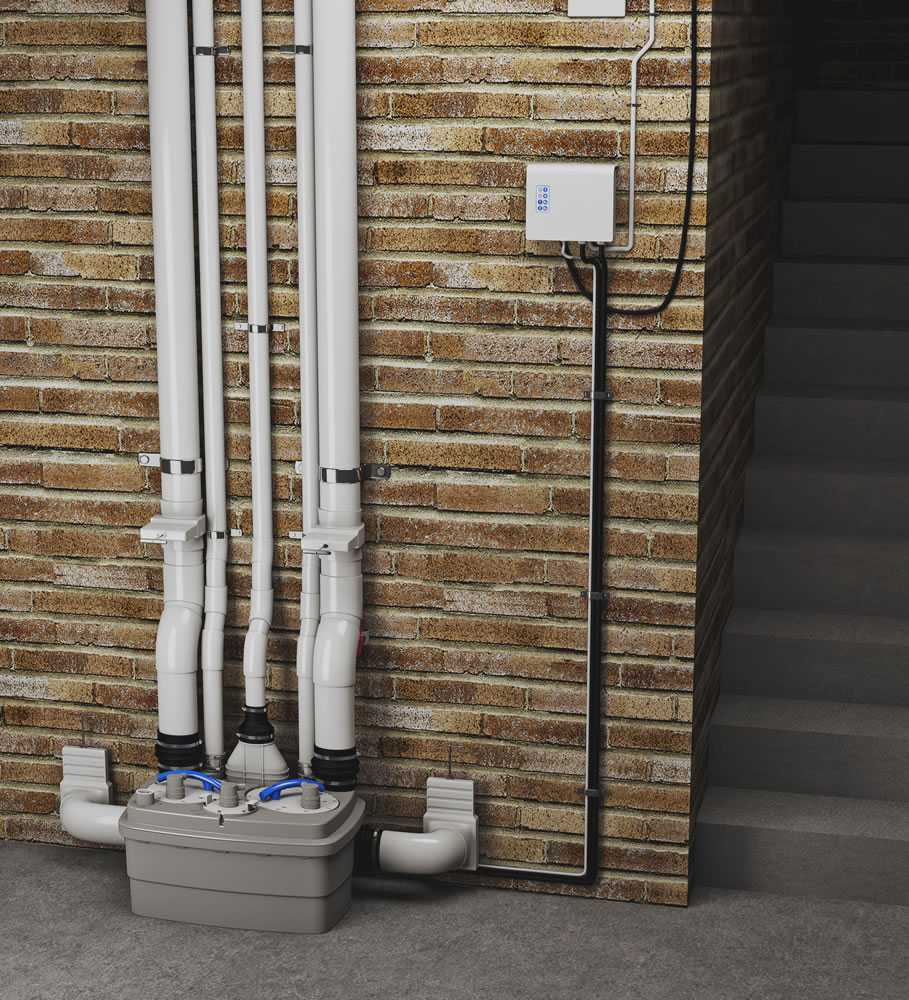

Типы канализационных насосных станций отличаются друг от друга по конструкции, но независимо от модификации, их основными элементами являются насос и герметичный резервуар, в котором собираются отходы. Резервуар, оборудованный канализационной насосной станцией, может быть изготовлен из бетона, пластика или металла. Задача насоса, которым оснащена канализационная насосная станция, — поднять сточные воды до заданного уровня, после чего они откачиваются к резервуару-накопителю. После заполнения резервуара сточные воды откачиваются из него и транспортируются к месту их утилизации.
Часто конструктивная схема бытовой канализационной насосной станции включает два насоса, второй из которых является резервным, используемым в случае выхода из строя основного насоса. Канализационные насосные станции для промышленных и муниципальных предприятий с большими объемами сточных вод всегда оснащаются несколькими насосами. Насосное оборудование для канализационных насосных станций может быть различных типов. Поэтому большинство бытовых насосных станций оснащены насосами-измельчителями, которые перемалывают фекалии и другие включения, содержащиеся в сточных водах. Такие насосы не используются в промышленных канализационных насосных станциях, поскольку попадание твердых частиц из промышленных стоков в измельчитель может привести к выходу насоса из строя.
Мини-КНС с насосами, подключенными непосредственно к унитазу, часто устанавливаются в частных домах. Такая эстетически оформленная канализационная насосная станция (настоящая мини-система, оснащенная насосом с режущим механизмом и баком небольшого объема) обычно устанавливается непосредственно в туалете.
Стандартные модели канализационных насосных станций оснащаются полимерными резервуарами, которые закапываются в землю, при этом горловина такого резервуара для насосной станции находится на поверхности, что облегчает плановый осмотр, обслуживание и ремонт емкости при необходимости. Горловина резервуара перед началом работы насосной станции закрывается крышкой, которая может быть изготовлена из пластика или металла. Подключение такого резервуара к канализационной сети, по которой в него поступают сточные воды, осуществляется с помощью патрубков. Для обеспечения равномерного поступления сточных вод в резервуар, в его конструкцию входит специальный отбойник, а для исключения турбулентности жидкой среды в данном случае используется вихревая стенка.
Канализационные насосные станции для частных домов оснащены контрольными устройствами и автоматическими механизмами управления. Дополнительными элементами для насосных станций являются:
- источник, обеспечивающий резервное электропитание устройств, входящих в состав канализационной насосной станции;
- манометры, датчики давления и запорные устройства;
- устройства, обеспечивающие очистку насосов и соединительных труб.
Реализация насосных станций возможна с использованием погружных, сухих и многосекционных насосов.
Кто обслуживает коммуникации канализации в Москве
Ответственным за состояние фекальных коммуникаций в Москве является Мосводоканал. К компетенции этой организации относится:
- своевременное проведение профилактических мероприятий;
- замена вышедших из строя конструкций и элементов;
- устранение аварийных ситуаций и их последствий;
- подключение и запуск новых участков канализации;
- модернизация и усовершенствование существующих коммуникаций.
Высокая динамика заселения российской столицы обуславливает рекордные темпы строительства. Поэтому ежегодно Мосводоканал вводит в эксплуатацию более 50 км фекальных трубопроводов. В качестве метода очистки используются преимущественно поля аэрации — водоочистные сооружения с естественной биологической фильтрацией. Это участки земли, на поверхности которых распределяются фекальные стоки, впоследствии преобразующиеся в минеральные удобрения с помощью микроорганизмов.
Как функционирует система очистки?
Установки очистки ливневых стоков и хозяйственно-бытовых вод работают по принципу многоэтапной обработки воды.
Грубое очищение
Сточные воды поступают в фильтры, где отделяются крупные загрязнения. Этот этап называется грубой очисткой. После этого жидкость фильтруется повторно, что способствует устранению более мелких посторонних частиц. После завершения грубого очищения вода направляется в накопители, где производится осветление.
Химическое очищение
Перед сбросом в водоем стоки нужно очистить от органических и неорганических веществ, отрицательно влияющих на флору и фауну. Для этого выполняется химическая нейтрализация, основывающаяся на окислительно-восстановительных реакциях.
Бактериальное очищение
На этой стадии происходит распад органических включений, протекающий на фоне жизнедеятельности различных бактерий. Микроорганизмы перерабатывают загрязнения, которые в дальнейшем выводятся из очистной установки. Жизнедеятельность бактерий может протекать в аэробной или анаэробной среде. В зависимости от этого обработка бывает кислородной или бескислородной.
Схема очистки сточных вод в септике глубокой биологической очистки с различными фильтрационными устройствами.
Как правильно выбрать трубы для внутренней канализации?
Область применения – это один из самых важных критериев при выборе канализационных труб.
Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.
Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:
- Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
- Канализационные стоки могут имеет очень высокие температуры;
- Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
- Производственные помещения являются наиболее пожароопасными.
Классификация канализационных труб
Трубы для канализации различаются по конструкции в зависимости от места установки и эксплуатации. Для наружной канализации используют трубы с большим диаметром, через которые будут проходить большие объёмы сточных отходов. К таковым относятся бытовая, ливневая канализация и водопропускные сооружения.
Для внутренней канализации используют трубы и фитинги с меньшим внутренним диаметром изделия, которых достаточно для отвода сточных вод из помещения.
Какие трубы для канализации бывают?
Канализационные трубы изготавливают из чугуна или пластика. Пластиковые трубы имеют меньший вес, их легко устанавливать, они не требуют дополнительной обработки и цена на них существенно ниже, чем на чугунные изделия. В настоящее время широкой популярностью пользуются трубы из пластика:
- ПВХ — поливинилхлоридные;
- ПЭ — полиэтиленовые;
- ПП — полипропиленовые.
Особенности монтажа наружной системы канализации
Соблюдение строительных норм позволяет не только правильно выполнить монтаж наружной канализации, но и продлить эксплуатационный срок всех элементов, входящих в такую систему
Очень важно придать нужный наклон коммуникации. Это позволит отводить сточные воды до очистных сооружений естественным путём
По СНиП, трубопровод должен монтироваться под наклоном в направлении колодца. Сам угол наклона, как правило, определяется по диаметру монтируемой коммуникации и может составлять 2–3 см на каждый метр конструкции.
Очень важно правильно рассчитать диаметр труб, которые будут установлены для обслуживания района или дома
В соответствии со СП наружных сетей существуют определённые нормы диаметра для канализаций, которые обслуживают разное количество домов. При отводе сточных вод от нескольких частных домов, канализационные трубы должны быть не менее 200 мм в диаметре, а при отводе стоков от одного дома — 100–110 мм. Трубы, которые монтируются между колодцами, должны быть расположены ровно, без каких-либо уклонов. Кроме этого, стоит отметить, что при проектировании необходимо составить план движения коммуникации, нанося на него как трубопровод, так и все близлежащие постройки. Это избавит от возможных неприятностей при монтаже этой системы.
В первую очередь необходимо определить место, в котором будет установлен сборный колодец
При расчёте места необходимо обращать внимание и на тип водосборника. Это может быть обычный колодец или септик
Септик отличается от обычного колодца тем, что может не только концентрировать стоки в одном месте, но и утилизировать их. Стоит запомнить, что наиболее подходящий вариант расположения водосборника — самое низкое место на участке.
В случае если очистка водосборника будет выполняться посредством использования ассенизаторской техники, то тогда желательно подобрать место для установки, которое будет расположено недалеко от проезжей части. При установке наружной канализационной коммуникации в местах перепадов глубин, а также при поворотах, в обязательном порядке проводится обустройство смотровых колодцев. Кроме этого, смотровые колодцы монтируются в том случае, если протяжённость прямого участка трубопровода составляет больше чем 25 м. Такой колодец является промежуточным.
Коммуникация на всей протяжённости должна состоять из одинаковых по материалу труб. Это связано с тем, что разные материалы имеют разные показатели теплового расширения, поэтому комбинации материалов способствуют разрушению магистрали.
Материалы, которые используются для монтажа наружных канализационных сетей
Кроме всех вышеперечисленных факторов, очень важным моментом является подбор необходимых материалов для обустройства канализационной сети и сети водоснабжения. Сточные воды являются средой, которая транспортируется по канализационным трубам. Такая рабочая среда отличается агрессивными свойствами, поэтому для обустройства коммуникации необходимо подбирать материалы, которые имеют соответствующие характеристики для работы в таких условиях.
При прокладке наружных сетей во многих случаях применяют современные полимерные трубы
Рассмотрим основные материалы, которые используются для монтажа наружных сетей водоснабжения и канализации:
- поливинилхлорид (ПВХ);
- полипропилен (ПП);
- полиэтилен (ПЭ);
- сталь;
- чугун;
На сегодняшний день металлические канализационные трубы активно вытесняются со строительного рынка полимерными деталями. При наружной прокладке особенно популярен пластиковый вариант водопровода. Это связано с тем, что наружная установка металлических труб отличается гораздо большей трудоёмкостью.
Полиэтиленовые трубы также довольно популярны при монтаже канализационных систем, однако, открытая прокладка таких труб — не лучший вариант. Это связано с тем, что они имеют слабую устойчивость к воздействию ультрафиолетовых лучей. На улице они довольно быстро теряют свои свойства и разрушаются, поэтому их наружная установка разрешена только в случае использования защитного кожуха. В качестве такового может выступать старый стальной трубопровод.
Наиболее выгодным и надёжным вариантом из всех считается использование труб из поливинилхлорида. Они отличаются невысокой стоимостью, хорошими прочностными показателями, устойчивостью к ультрафиолетовому излучению. Их монтаж производится быстрее, чем проводка металлических аналогов. ПВХ трубы для наружной канализации отличаются по диаметру и длине, а также имеют различную толщину стенок. Диаметр и длина ПВХ труб для наружной канализации представлены в таблице № 1.
Таблица 1
| Ду, мм | Длина, м |
| 500 | 3,0–6,16 |
| 400 | 1,2–6,15 |
| 315 | 1,2–6,14 |
| 250 | 1,2–6,13 |
| 200 | 1,2–6,09 |
| 160 | 0,58–6,08 |
Канализационные трубы из поливинилхлорида используются для обустройства внутренних и наружных канализационных сетей и сооружений.
ПВХ труба может быть:
- напорной;
- безнапорной.
Поверхность таких труб, как правило, является гладкой, однако, встречаются и гофрированные канализационные трубы из поливинилхлорида.
Безнапорные трубы из ПВХ могут быть установлены только в системе самотечного типа
Безнапорные трубы из поливинилхлорида используются для монтажа наружных канализационных коммуникаций, транспортирующих жидкость под определённым уклоном. Скорость передвижения рабочей среды в таких трубопроводах не превышает 8 м/с. Из напорных труб монтируют конструкции, которые осуществляют отвод сточных вод с использованием насосов. Давление в напорной канализации из поливинилхлорида, установленной наружным методом, может достигать 10 атмосфер и более.
Гофротрубы из поливинилхлорида имеют основное преимущество в том, что их монтаж может осуществляться в проблемных местах. Кроме этого, для их установки не нужно иметь специальное оборудование. Гофрированные ПВХ трубы эксплуатируются и в напорных, и в безнапорных коммуникациях. Зависимость толщины стенки ПВХ трубы от диаметра указана в таблице №2.
Таблица 2
| Ду, мм | Толщина стенки, мм | ||
| Лёгкие (SN2) | Средние (SN4) | Тяжёлые (SN8) | |
| 500 | 9,8 | 12,3 | 15,3 |
| 400 | 7,7 | 9,8 | 12,3 |
| 315 | 6,2 | 7,7 | 9,7 |
| 250 | 4,9 | 6,2 | 7,7 |
| 200 | 3,9 | 4,9 | 6,2 |
| 160 | 3,2 | 4,0 | 4,9 |
| 110 | – | 2,7 | 3,4 |
В некоторых случаях используются такие материалы, как железобетон и асбоцемент. Их применяют тогда, когда необходима организация труб с очень большим диаметром. Такие материалы не отличаются высокой прочностью, поэтому из них монтируют безнапорные канализации, которые отводят сточные воды естественным путём.
Работа канализации
В большинстве случаев система строится таким образом, чтобы сточные воды продвигалась по трубопроводам самостоятельно, без использования насосного оборудования. Отчасти это связано с работой насосов в условиях агрессивной и абразивной среды. Таким образом, самотечная канализация составляет основную часть любой системы. Подкачивающие насосы, без которых иногда нельзя обойтись, имеют специальную конструкцию, которая учитывает область работы оборудования.
Безнапорная водосточная система выполняется с запасом по диаметру с учетом экстремальных погодных условий и большой вероятностью засоров из-за попадания веток деревьев, опавшей листвы и прочего мусора.
Классификация систем канализации
Существуют такие виды канализации для загородного дома:
- Промышленная канализация
. Используется для очистки и утилизации отходов производства. - Ливневая (дождевая) канализация
. Применяется для отведения воды, попадающей на землю в виде атмосферных осадков. - Хозяйственно-бытовая канализация
. Необходима для отведения стоков из жилых и административных зданий. Этот вид канализации имеет два подвида:Местный: обслуживает один дом или несколько зданий;
– централизованный: охватывает населенный пункт.
Помимо классификации по назначению, канализационные системы также разделяются по своей локализации:
- Внутренняя канализация
. Включает в себя всю установленную в здании сантехнику и трубопроводы. - Наружная канализация
. Обеспечивает отвод стоков от зданий, для чего используется трубопровод, насосные станции, очистные сооружения и другие устройства.
Наружную канализацию, в свою очередь, тоже можно разделить на отдельные типы:
- общесплавный, обеспечивающий движение всех видов стоков в одном потоке;
- раздельную, позволяющую транспортировать движение разных видов стоков по отдельным каналам;
- полураздельный, в котором стоки изначально перемещаются отдельно, но перерабатываются в одном коллекторе.
