Как выбрать фанкойл: двухтрубный, четырехтрубный, высоконапорный, встраиваемый

Основные преимущества системы

Фанкойл канальный обладает массой преимуществ, среди них можно выделить обеспечение полноценного охлаждения или обогрева помещения уже через пять минут после запуска системы. Такая возможность гарантируется методом одновременной установки фанкойла и чиллера. Помимо прочего система позволяет создавать комфортный микроклимат в помещениях, где монтируется фанкойл. Владельцы квартиры, дома или здания смогут экономить электроэнергию.

Среди дополнительных особенностей можно выделить возможность подключения к чиллеру разного количества фанкойлов. Но шаг трассы от чиллера до наиболее удаленного фанкойла не может оказаться больше шестисот метров. Фанкойл канального типа позволяет экономить денежные средства, которые требуются для создания трубных трасс при выборе воды в качестве носителя.

Монтаж устройства

Выбирая мастера по установке, остановите свой выбор на профессиональном инженере.

Может показаться, что монтаж фанкойла гораздо проще монтажа обычного кондиционера или сплит-системы. Сложности возникают во время проведения разводки: трубы системы фанкойлов имеют много стыков. Они все должны быть изолированными и герметичными. Вторая сложность возникает при сборе узла обвязки для фанкойла. По этим причинам рекомендуем обратиться за помощью к специалисту, а не пытаться установить фанкойлы самостоятельно, даже если используемая площадь маленькая, а схема разводки кажется простой.

Специалист должен произвести все необходимые расчеты системы кондиционирования, подобрать нужную схему подключения и озвучить стоимость работы. На цену будут влиять бренд, тип устройства, оперативность доставки и установки. При установке фанкойла необходимо получить гарантию на его обслуживание и возможный ремонт.

Фанкойл: что это такое и какие его основные преимущества. Эти устройства рассчитаны на регулирование климата в больших помещениях, таких как кинотеатры, торговые комплексы, гостиницы. Их энергопотребление существенно меньше, чем у центральных или крышных кондиционеров (около 60 Вт/мин, в то время как у кондиционера это 80 Вт/мин).

Правильный подбор фанкойла сегодня является решением проблемы регулирования температурного режима помещения. На данный момент выбор фанкойлов настолько велик, что каждый может подобрать устройство, которое дополнит интерьер любой квартиры и придаст помещению современный и оригинальный внешний вид.

Лучшие производители

Среди многочисленных производителей фанкойлов можно выделить следующие:

General Climate — российский промышленный холдинг, который был основан в 2002 году. Предприятия данной компании расположены во многих странах Европы и Азии. Продукция отличается высокой надежностью и технологичностью и проходит строгий контроль качества.
Carrier — американская компания, имеющая в своем составе 108 заводов и 20 инженерных центров, которые размещены по всему миру. Продукция данного производителя отличается простотой конструкции и обслуживания, а также экономным расходом электроэнергии.
Lessar — популярный бренд по изготовлению климатической техники, получившей широкое распространение в России и странах СНГ. Основное производство размещено в Европе. Всего компания имеет 7 заводов в нескольких странах Евросоюза, а также в Китае и Южной Корее.
Dantex — известный английский производитель высококачественной техники, который работает на рынке с 2005 года. Его продукция отличается оптимальным соотношением цены и качества. Trane — компания, которая признана мировым лидером в сфере кондиционирования помещений. Вся продукция выпускается в Италии.
Aerotek — компания международного уровня, которая была основана в Швейцарии в 2005 году. Является одним из лидеров на рынке высокотехнологичного оборудования. Продукция данного производителя проходит строгий контроль качества на всех этапах производства и отличается высокой надежностью комплектующих.
MDV — торговая марка, которая появилась на рынке в 1985 году. Преимуществами продукции данного производителя являются высокая надежность и эффективность, низкий показатель шума, наличие дополнительных полезных функций и др. Производство расположено в Китае.

При выборе поставщика системы кондиционирования рекомендуется помнить о том, что только надежная проверенная компания с хорошей репутацией способна обеспечить своим клиентам качественное обслуживание и ремонт техники с гарантией.

На сегодняшний день на рынке представлен широкий ассортимент фанкойлов разных видов. При выборе подходящей системы контроля климата в помещении рекомендуется обращаться в специализированные центры. Опытные специалисты помогут подобрать оптимальный вариант, рассчитав необходимую мощность оборудования с учетом параметров помещения и возможностей установки.

Пришлите нам свой материал
У вас будет возможность обратиться к аудитории сайта и ненавязчиво прорекламировать свои услуги
Прислать материал

Виды фанкойлов

Существует несколько классификаций, по которым можно разделить эти устройства для вентиляции. Если ориентироваться на количество применяемых теплообменников, то выделяют такие типы фанкойлов: двухтрубные и четырехтрубные. Первый вариант подходит для помещения, где возможно смешивание охладительного хладагента при работе прибора на нагрев и охлаждение. Устройства второй группы применяют там, где нельзя соединять хладагенты, например, когда это вода и этиленгликоль.

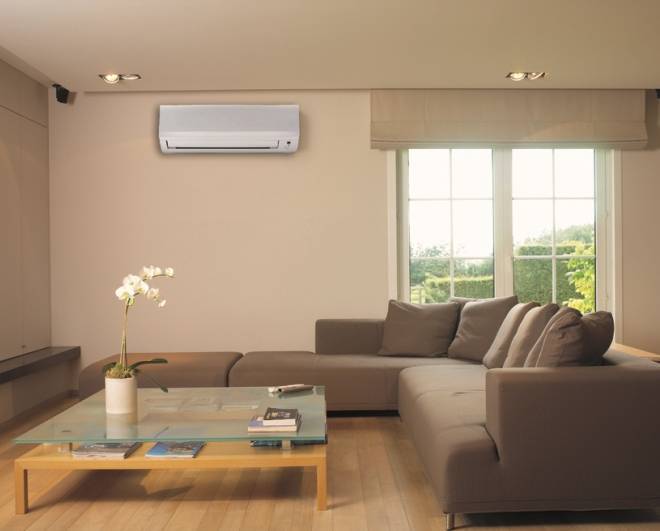

Настенный фанкойл

Такие агрегаты имеют декоративный корпус из пластика и их монтируют на стену. Они могут работать как на обогрев, так и на охлаждение, поскольку все зависит от вида системы. В большинстве случаев настенный вентиляторный доводчик служит некой альтернативой стандартным радиаторам водяной системы отопления. Агрегаты могут включать и дополнительные функции, например, осушение, увлажнение и очистку воздуха

Настенный фанкойл требует наименьших усилий при установке, но важно заранее продумать место, чтобы воздушный поток не создавал дискомфорта

Напольный фанкойл

Устройства этой группы можно устанавливать на стену и под нее, но в большинстве случаев для него выбирают место под окнами вместо батареи. Подключение может проводиться двумя способами: в пол и стену. Кондиционер фанкойл направляет воздушный поток вдоль стены вверх. Если агрегат будет работать на отопление, то такое движение воздуха обеспечивает тепловую защиту окон и стен, а при охлаждении это будет снижать теплопритоки. Напольные приборы могут иметь встроенные или дистанционные органы управления.

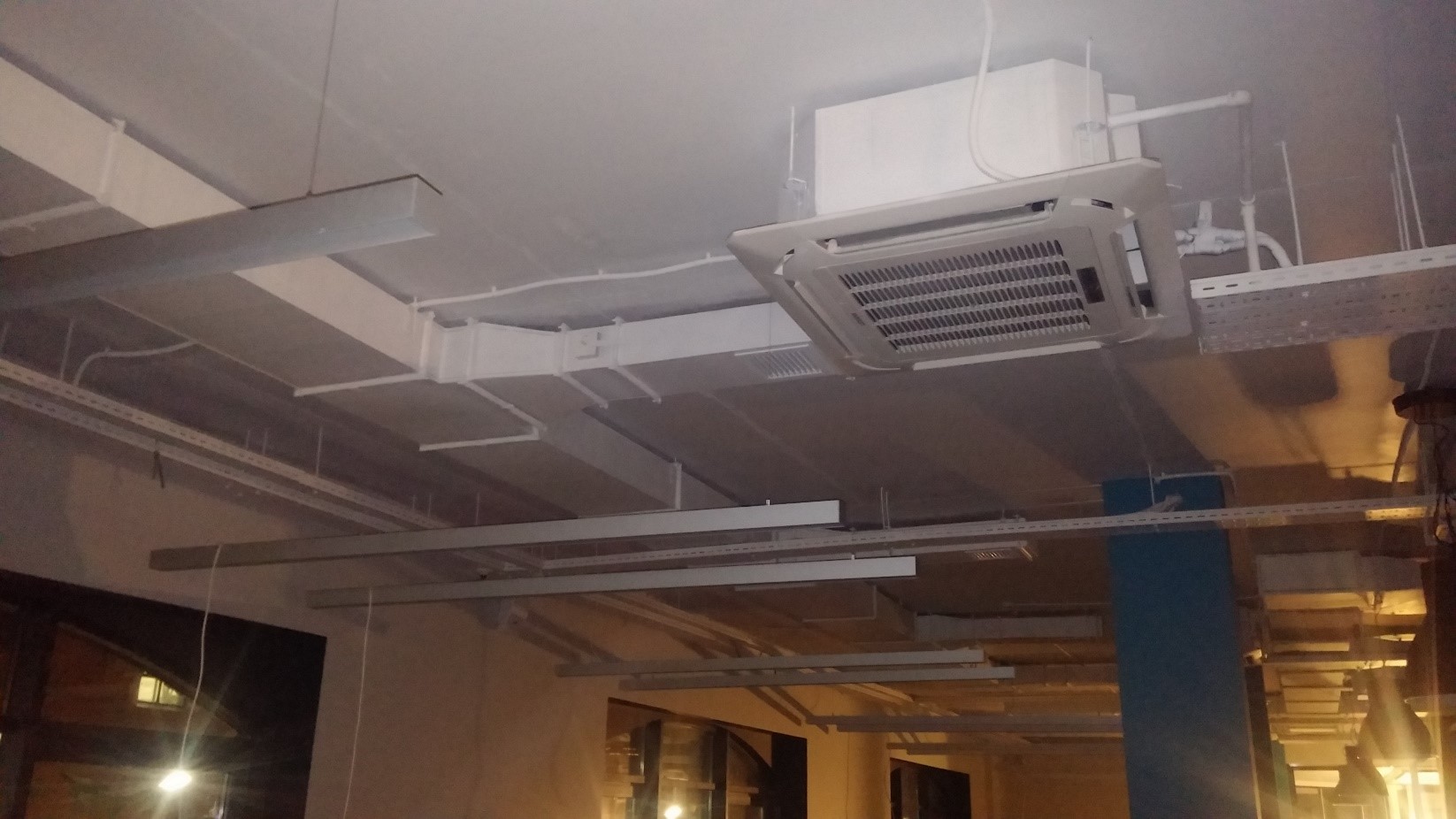

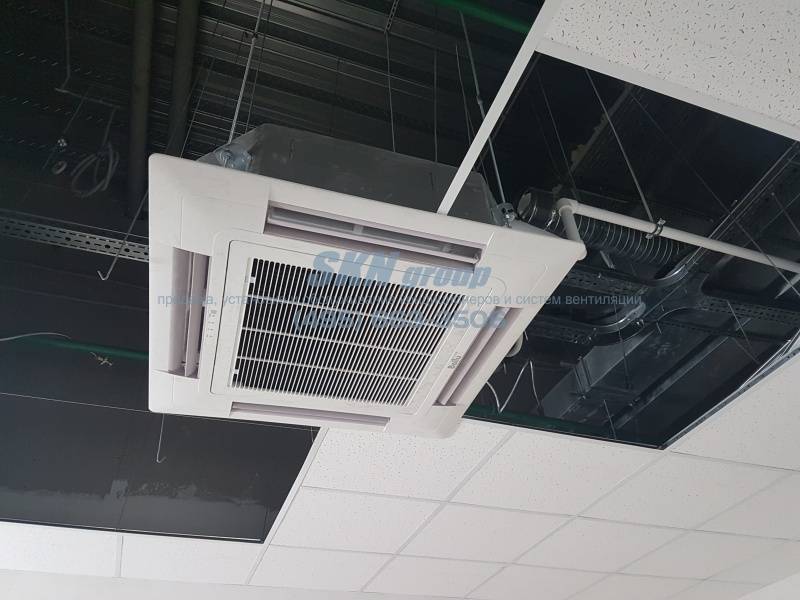

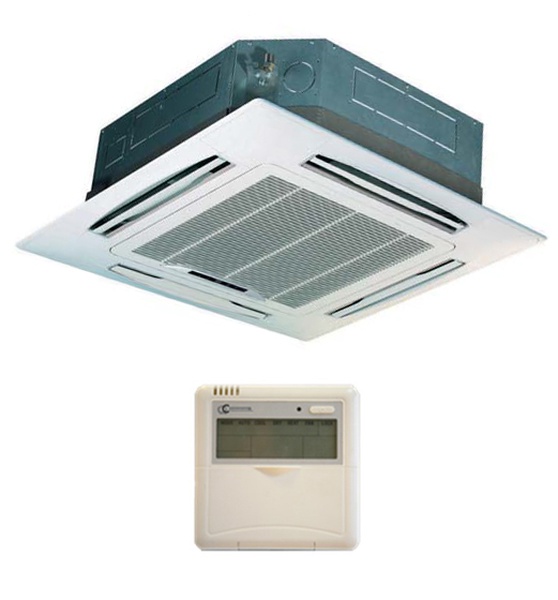

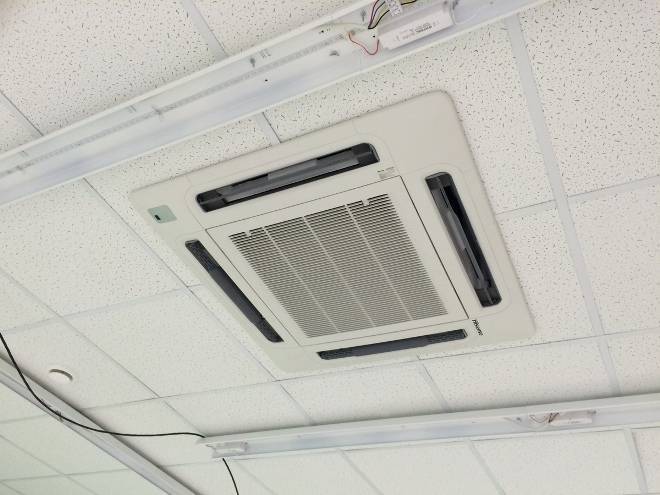

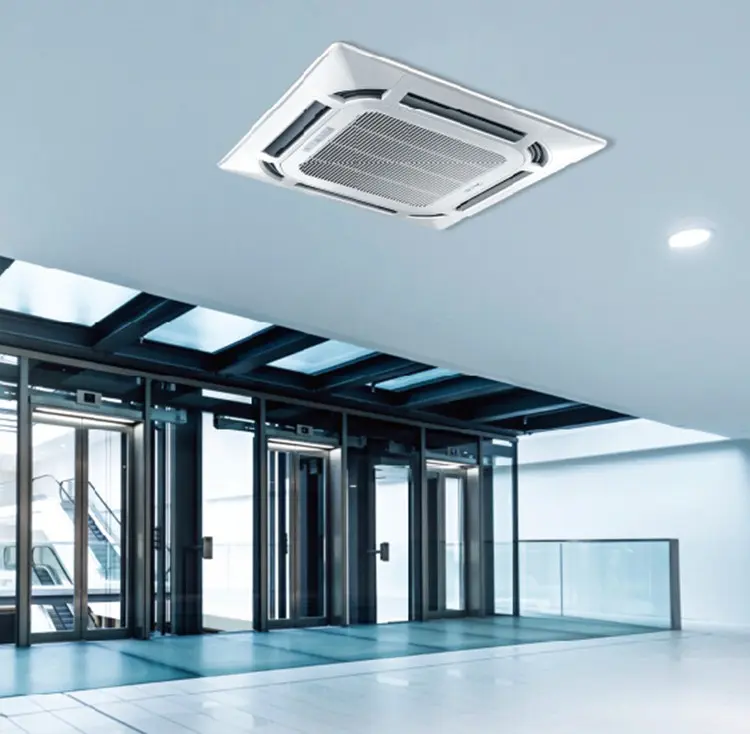

Кассетный фанкойл

При помощи такого устройства можно получить равномерное распределение воздуха в двух и четырех направлениях.

Самые популярные модели выпускают в компактных корпусах размером 60х60 см, но если устанавливать более мощные варианты, то габариты будут больше.
Вентиляторный доводчик кассетного типа размещают на потолке и помещениях с большой площадью, например, в торговых центрах.
Для лучшего функционирования лучше воздуховоды присоединять к приточной вентиляции.
Чтобы холодный воздух перемещался с комфортной скоростью, прибор должен находиться на высоте минимум 2,7 м от пола.
Когда установка будет закончена, то фанкойл закрывают фальш-панелью.
Что касается холодопроизводительности, то она не больше 5-ти кВт.
К преимуществам этого типа фанкойла относят простую систему отведения образующегося конденсата, которая создана на основе дренажных насосов.

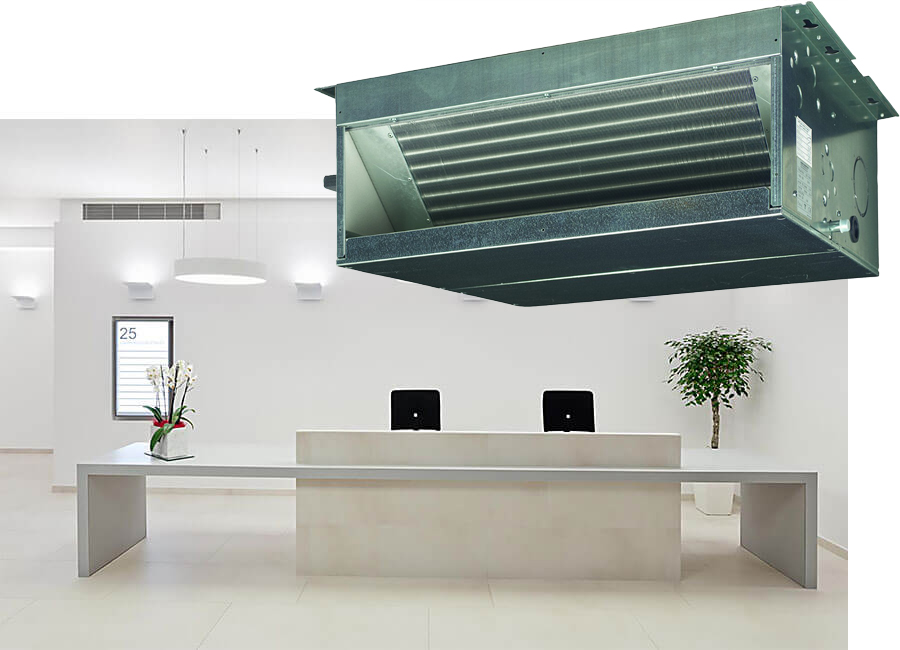

Канальный фанкойл

Приборы этой группы имеют скрытую установку и внешне они похожи на внутренние блоки канальных сплит-систем. Наружу выводятся только декоративные решетки, а все составные части скрыты в потолке или стене. Такие вентиляторные конвекторы отличаются от канальных тем, что можно создать сеть воздуховодов, которые обеспечивают подачу воздуха сразу из нескольких решеток, благодаря чему можно охладить и прогреть воздух сразу в нескольких помещениях.

Канальные фанкойлы устанавливаются преимущественно в административных, общественных и офисных зданиях.
Устройства обладают широким диапазоном холодопроизводительности, поэтому выбрать есть из чего.
Стоит отметить важную техническую характеристику – напор встроенного вентилятора. Есть приборы высоко- и низконапорного типа. Благодаря этому можно обеспечить холодным воздухом помещения, которые расположены близко и отдаленно от агрегата.

Встроенные фанкойлы

Подобные устройства можно найти среди настенных и потолочных моделей. Чаще их устанавливают в подвесном или натяжном потолке. Встроенные комнатные фанкойлы привлекательны тем, что устройство максимально скрыто, то есть видна только решетка, через которую выходит воздух. Благодаря этому техника не портит дизайн помещения и не нарушает его гармоничность.

Универсальный фанкойл

Приборы этого типа могут устанавливаться как в горизонтальном, так и в вертикальном положении. Если сравнить внешний вид, то он такой же, как и внутренний блок обычного кондиционера, но по функциям отличия все же имеются: в теплообменнике циркулирует жидкость и имеется трехходовой клапан, отвечающий за подачу хладагента или теплоносителя. Для кондиционирования фанкойл устанавливается в большинстве случаев в помещении без подвесных потолков. В основном показатели холодопроизводительности находятся на уровне от 1 до 8 кВт.

Виды климатических систем

Существует несколько видов промышленных кондиционеров. Техника подбирается в зависимости от назначения обслуживаемых помещений и требований, предъявляемых к климатической системе.

Мультизональные установки VRF и VRV

Схема мультизональной климатической системы

Мультизональная система кондиционирования позволяет одновременно обслуживать большое количество помещений. Она состоит из одного мощного наружного блока и десятков внутренних модулей. Между собой они соединяются магистралями из медных труб.

Каждый внутренний блок оснащен вентилем, регулирующим количество фреона. Возможность изменять объем хладагента позволяет устанавливать в помещениях индивидуальные параметры воздуха.

экономия средств в сравнении с вариантом оборудования каждой комнаты отдельным кондиционером;
различные варианты размещения внутренних модулей, не отнимающие свободное место;
централизованное управление блоками;
в помещениях с высокой точностью поддерживается заданный микроклимат;
низкий уровень шума.

В мультизональном кондиционировании применяются различные типы внутренних блоков:

Кассетные устройства. Модули устанавливаются под подвесным потолком, не отнимают пространство комнаты. Нижняя часть корпуса выполнена в виде решетки или распределительных жалюзи. Конструкция обеспечивает равномерную подачу воздуха. Устройства отличаются высокой мощностью.
Канальные системы. Монтаж промышленного кондиционера предполагает размещение под потолком. Поток обрабатываемого воздуха распределяется по воздуховодам с декоративными решетками. Особенность системы — возможность охватить помещение площадью до 300 м2 и производительность до 25 КВт.
Колонные или напольные аппараты. Устройства характеризуются значительным весом и отсутствием крепежа. Устанавливаются в местах, где невозможно разместить другие типы климатической техники.
Настенные. Внутренний блок размещается на стене. Количество модулей зависит от мощности техники и размеров помещения.

Система «чиллер-фанкойл»

чиллеры отличаются энергоэффективностью, просты в монтаже и эксплуатации;
не имеют ограничений по количеству внутренних блоков и длине трубопровода;
имеется возможность добавить вентиляцию и обогрев помещения.

Центральные и крышные кондиционеры

Центральный кондиционер для производственных помещений состоит из стандартных секций забора и подачи воздуха, фильтрации, охлаждения, орошения и нагрева. Для работы требуется подключение к чиллеру. Надежный и долговечный климатический комплекс используется совместно с другими системами — мультизональной, чиллер-фанкойл.

Крышные кондиционеры (руфтопы) устанавливаются на плоской кровле зданий. Они охлаждают/нагревают воздух до заданных параметров и обрабатывают его перед подачей в обслуживаемое помещение.

Прецизионные кондиционеры

Прецизионные установки используют в серверных помещениях

Прецизионная установка — это разновидность шкафного кондиционера. Для точного поддержания влажности в помещении система оснащается гигростатом. Мощность устройства в пределах 5-100 КВт. Кондиционеры состоят из двух блоков, внутренний имеет возможность раздавать холодный воздух через верхнюю и нижнюю панель.

Виды

Фанкойлы принято классифицировать по многим параметрам, например по мощности, габаритам, способу подключения и т. д. Основными характеристиками данного оборудования являются холодопроизводительность и объем воздушного потока.

По способу конструкции

По своей конструкции системы «чиллер-фанкойл» разделяются на следующие виды:

однозональные;
многозональные.

В первом случае все подключенные фанкойлы работают в едином режиме (обогрева или охлаждения). В каждом помещении можно установить большую или меньшую температуру воздуха. Такая система включает в себя один контур и две трубы, по которым подается холодная и горячая вода. Для выборочного подогрева и охлаждения воздуха в отдельных комнатах требуется многозональная система. В таком случае холодная и горячая вода поставляется по двум разным контурам, каждый из которых оснащен двумя трубами.

Многозональные системы дороже в установке и обслуживании. Цена самого оборудования (без учета стоимости работ), предназначенного для оптимизации температуры воздуха в помещении площадью 5000 квадратных метров, может достигать 400 тысяч долларов. Альтернативный вариант — установка сразу двух систем, одна из которых предназначена для охлаждения воздуха, вторая — для нагревания. Такое решение требует дополнительных затрат, т. к. в данном случае необходим монтаж двух чиллеров. Настройка каждого из них производится отдельно.

Системы чиллер-фанкойл могут быть двухтрубными и четырехтрубными. Специалисты рекомендуют к установке оборудования второго типа. В таком случае и охлаждение, и подогрев воздуха в помещении контролируется одним чиллером. Если изначально была установлена двухтрубная система, к нагревательному элементу можно подключить второй контур.

Нужно учитывать, что для проведения данной модернизации потребуется разборка потолка, что сопряжено с определенными трудностями и неудобствами. После внесения изменений второй контур работает автономно от чиллера, т. к. подключается к котлу. Иногда можно увидеть трехтрубные системы. Они оснащены одним теплообменником. К нему подключаются два контура: один с холодной водой, второй — с горячей. По третьей трубе производится отвод отработанной жидкости.

По способу установки

Большое значение имеет способ установки фанкойла. С учетом этого показателя данные устройства делятся на следующие виды:

настенные;
кассетные;
канальные;
напольные;
потолочные.

Для офисов и жилых помещений с высокими потолками подходят фанкойлы кассетного типа. Корпус устройства устанавливается в подвесной потолок. На виду остается только декоративная решетка.

Преимущества таких систем заключаются в следующем:

экономия места на стенах и полу;
равномерное распределение потоков воздуха по всем направлениям в помещении;
возможность подключения к системе вентиляции для обеспечения циркуляции свежего воздуха.

Кассетные фанкойлы производят минимум шума и отличаются простотой установки.

Консольные устройства монтируются на стену. Как правило, они оснащены декоративным корпусом. Могут различаться по мощности и стоимости. Возможно наличие дополнительных функций, таких как увлажнение или осушение, а также очистка воздуха.

Канальные фанкойлы устанавливаются внутри вентиляционных ходов. В отличие от кассетных устройств, от них отходит сеть воздуховодов. Такие устройства подходят для охлаждения или обогрева помещений с низкими потолками. Управляются с помощью настенного пульта. Способны подавать свежий воздух внутрь помещения или очищать уже имеющийся.

Большое значение при выборе устройств данного типа имеет напор вентилятора. Чем выше этот показатель, тем больше шума издает оборудование. Поэтому фанкойлы с высоконапорными вентиляторами используются преимущественно в технических помещениях. Они требуют установки дополнительной звукоизоляции. Напольные фанкойлы устанавливаются двумя способами: в пол или в стену.

Используются при отсутствии возможности монтажа потолочных устройств. Потолочные модели отличаются небольшой высотой и подходят для комнат с невысокими потолками. Фанкойлы могут быть корпусными и бескорпусными. Последние монтируются скрыто или открыто. Такие модели имеют более низкую стоимость, но ни в чем не уступают корпусным аналогам по своим качественным показателям.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Как это работает

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру

Фанкойл состоит из таких элементов, как:

змеевик-теплообменник;
вентилятор;
фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.
