Устройство и принцип работы аналогового домофона
Аналоговый видеодомофон для квартиры работает на тех же принципах, что и подъездная СКУД. Он может взаимодействовать с ней при помощи адаптера. В этом случае посетитель снаружи вызывает владельца непосредственно с наборной панели подъездной двери. Устройство аналогового домофона включает несколько крупных функциональных модулей.
Панель вызова
Панель вызова позволяет идентифицировать посетителя в любых погодных условиях. На ней установлены:
- камера;
- инфракрасная подсветка ночного видения;
- микрофон для связи;
- динамик;
- кнопка вызова или цифровая панель для многоабонентных моделей;
- устройство считывания электронного ключа.
Вызывная панель видеодомофона выполняется в антивандальном исполнении, из металла, покрытого прочным слоем термостойкой краски. Объектив камеры закрывается триплексом или утапливается внутрь корпуса.
В зависимости от сложности модели, вызывная панель может иметь одну встроенную камеру и порты для подключения дополнительных устройств наблюдения.
Внутренняя панель
Внутренняя панель устанавливается в квартире или в доме. Это монитор для вывода изображения камеры с кнопками для управления. Он может быть без трубки и работать как голосовой интерком. Однако множество пользователей предпочитают классический вариант переговорного устройства. Монитор видеодомофона с трубкой позволяет не беспокоить окружающих общением с посетителем.
В составе внутреннего модуля присутствуют:
- средство передачи аудио сигнала с вызывного устройства, трубка или динамик;
- кнопки управления замками;
- клавиатура или набор кнопок для активации тех или иных функций устройства;
- динамик для подачи сигнала вызова;
- микрофон.
Замки
Внутренняя панель видеодомофона может управлять одним или несколькими электромеханическими или электромагнитными замками. Они могут открываться и с вызывной панели по идентификационному ключу
Выбирая видеодомофон для дома или квартиры, стоит обязательно обратить внимание, какими типами замков он управляет
Электромеханический замок может открываться простым ключом. При исчезновении напряжения питающей сети он остается закрытым. Как результат, перерезавшие кабель злоумышленники не смогут проникнуть внутрь. Электромагнитные замки открываются только командами управления. При исчезновении напряжения, для обеспечения безопасности, они разблокируются.
Блок сопряжения
Блок сопряжения видеодомофона практически всегда покупается отдельно — этот модуль нужен для подключения к подъездной СКУД. В зависимости от ее типа, отличается принцип работы блока сопряжения.
- Аналоговая координатно — матричная система адресации использует многожильную шину. Одна группа проводов отвечает за передачу идентификатора десятков номера абонента, другая за единицы. Блоки сопряжения для подключения к такой шине имеют гальваническую развязку.
- Цифровая система адресации проще. Для того чтобы подключить видеодомофон к подъездной СКУД, нужно правильно выставить номер квартиры на блоке сопряжения при помощи перемычек.
Аналоговая система работает следующим образом. Если видеодомофон не подключается к подъездной СКУД, при нажатии кнопки вызывной панели на внутренней звучит сигнал. Владелец сразу видит посетителя. Сняв трубку или нажав кнопку интеркома, он может узнать цель визита и любую другую информацию. После этого достаточно разблокировать замок соответствующей клавишей. При интеграции видеодомофона в подъездную СКУД происходит почти тот же процесс. Разница в том, что адрес квартиры формирует вызывная панель по набранному номеру. После идентификации посетителя, владелец видеодомофона дает команду на разблокировку подъездного замка.
В отличие от обычного домофона, видеосистема аналогового типа требует прокладки дополнительного кабеля. По нему транслируется одновременно аудио и видеосигнал. Исходя из всего перечисленного, можно кратко описать особенности аналоговых видеодомофонов.
- Сложно монтируются, требуется прокладка кабелей.
- Требуется отдельный блок сопряжения для интеграции в существующие СКУД.
- Представляет собой закрытую систему (вызывная — внутренняя панель).
- Качество изображения не отличается высоким уровнем.
Видеоглазок VS видеодомофон
Достаточно часто при выборе элементов безопасности для дома покупатели задаются вопросом, что лучше — видеоглазок или видеодомофон. Однозначного ответа на вопрос нет, так как все зависит от того, что именно требуется пользователю, и места установки.
Сложность монтажа
Видеодомофон выгоден с точки зрения того, что зачастую рассчитан на более жесткие условия эксплуатации, однако конструктивно он сложнее и требует серьезных знаний по монтажу. Ведь тут ставится не только камера и монитор, но и панель управления, по которой поступает сигнал вызова и осуществляется видео- или аудиосвязь, а также коммуникации между всеми элементами. Видеоглазок в этом вопросе не в пример проще – камера и монитор. Конечно, может быть сложность с установкой GSM моделей и тех, которые умеют писать видео, так как отдельно нужно поставить накопитель. Но все же специалисты, которые занимаются профессионально монтажом систем наблюдения, указывают, что видеоглазок поставить проще.
Качество изображения
Этот параметр хуже у домофона. Особенно разница заметна в ночное и вечернее время. У видеодомофона ниже угол обзора и дальность действия. Технически, камера здесь нужна только для того, чтобы показать лицо человека, который стоит непосредственно перед ней. У видеоглазка дальность, угол и четкость выше. За счет этого они позволяют вести вполне качественное наблюдение на большем участке пространства и выдают более четкий результат.
Функционал
Последнее, что стоит отметить – лишь дорогие GSM видеоглазки имеют функцию обратной связи и открытия двери, а домофоны оборудованы этим по умолчанию, как минимум голосовой связью. В дорогих моделях домофонных систем появляется возможность увидеть гостя.
Совет! Если покупателю требуется поставить наблюдение на дверь квартиры или дома, то лучше выбрать видеоглазок. Если же это ворота или калитка на улице или дверь в подъезд, то целесообразно купить видеодомофон. Таким образом, при выборе следует учесть назначение и специфику использования, а не сравнивать параметры.
Установка видеодомофона в квартире с подключением к подъездному домофону
Несмотря на сложность системы видеонаблюдения, монтаж можно выполнить собственными силами. Еще до покупки видеодомофона следует убедиться, что выбранная модель совместима с подъездным домофоном. Если имеются несоответствия, стоит сразу приобрести специальный адаптер.
Предлагаем ознакомиться с основными этапами установки видеодомофона в квартире, а также с особенностями его подключения к подъездным домофонам различного типа.
Подключить систему можно собственными силами
Подключение к цифровому подъездному домофону
Приступая к выполнению монтажных работ, следует внимательно изучить схему подключения видеодомофона к подъездной системе. От этого напрямую зависит, насколько качественно будет выполнена установка в целом.
Со схемой подключения стоит ознакомить до начала работ, а не после
Сами монтажные работы можно выполнять в следующей последовательности:
| Фото | Описание работ |
 | Определяемся с месторасположением видеодомофона в квартире и производим его установку. |
 | В распределительную коробку заводятся провода, обеспечивающие подачу аудио и видеосигнала в квартиру. |
 | В распределительной коробке производится подключение соответствующих проводов к коммутаторам видео и аудиосигнала, идущих от подъездного домофона. |
 | Производится проверка работоспособности системы наблюдения. Устройство должно обеспечивать передачу изображения с лестничной площадки и от входа в подъезд после нажатия кнопки на панели подъездного домофона. |
Подключение к координатному подъездному домофону
Последовательность подключения видеодомофона к координатному устройству может несколько отличаться. Если интересует, как подключить видеодомофон к подъездному домофону координатного типа, предлагаем ознакомиться со следующим алгоритмом действий:
| Фото | Описание работ |
 | Готовим необходимое оборудование и инструменты, которые могут потребоваться при подключении к подъездному домофону. |
 | К «Line-» и «Line+» модуля сопряжения подключаем провода, которые идут от подъездного домофона внутрь квартиры. |
 | К разъему дополнительной камеры подключаем видеоканал. |
 | Параллельно соединяем видео дополнительной камеры и вызывной панели. Это позволит видеть изображение не только в момент вызова, но в любое другое время. |
 | Подключаем остальные провода в соответствии со схемой и проверяем работоспособность видеодомофона и подъездного домофона. При правильно выполненном монтаже на экране появится изображение. |
Выбор модуля сопряжения
Чтобы обеспечить работоспособность видеодомофона, необязательно приобретать дорогостоящие устройства. Самый дешевый модуль сопряжения способен справиться с поставленной перед ним задачей.
С первым каналом монитора соединяется панель для вызова, со вторым – модуль сопряжения, который монтируется за видеопанелью. В некоторых случая в качестве места установки выбирается щиток распределения, через который проходит линия подъездного домофона.
Установка адаптера
Месторасположение адаптера выбирается в индивидуальном порядке. Нередко один и тот же монитор используется для отображения нескольких систем видеонаблюдения. В этом случае место установки адаптера выбирается с особой тщательностью. Чаще всего монтаж осуществляется в зоне на стене непосредственно за видеодомофоном, однако данное требование не является обязательным.
Адаптер подсоединяется к абонентской линии аудиодомофона. При этом обязательно соблюдается полярность трубки. В процессе работы следует обязательно руководствоваться схемой и инструкцией, прикладываемой к устройству.
Адаптер выбирается с учетом технических характеристик системы
Настройка
Порядок настройки системы зависит от ее функциональных возможностей. Рассмотрим последовательность действий для DOM DS-4S:
| Фото | Описание работ |
 | Основное меню включает: система, звонок, режим, тревога, цвет, файлы. |
 | В подменю «Система» можно выбрать язык, установить время и выбрать другую системную информацию. |
 | В подменю «Звонок» можно установить громкость вызова, а также выбрать одну из двенадцати доступных мелодий. |
 | В подменю «Режим» настраивается режим работы оборудования. Если камера одна, режим будет основным. При наличии нескольких камер, можно выбрать дополнительный. Можно настроить время открытия/закрытия двери (2÷10 секунды), а также режим записи. |
 | Подменю «Тревога» актуально при подключении датчика движения и внешней камеры. |
 | В подменю «Цвет» производится настройка яркости и контрастности получаемых изображений. |
 | Подменю «Файлы» позволяет просматривать и удалять записанные фото и видео. |
Схема подключения видеодомофона в квартире
Сначала определитесь с местом, где будет находиться дисплей.
Лучше всего подойдет место наиболее близко расположенное к щитку, поскольку от него идет кабель в проводных моделях.
Как правило, закрепляют устройство на уровне глаз, кабель проводят к входной двери.
Следующим шагом является закрепление зарядки и подключение остальных проводов.
Обратите внимание на фазный и нулевой ‑‑ они обязательны, без них работать устройство корректно не будет. Потом же нужно провести кабель питания и видеонаблюдения
Последним штрихом будет монитор
Потом же нужно провести кабель питания и видеонаблюдения. Последним штрихом будет монитор.
Подключаем домофон
Если вы решили подключить всё самостоятельно, действуйте по такой схеме: желтый ‑ общий, белый ‑ видео, красный — звук, синий ‑ +12. Это и продемонстрировано выше.
После того, как вы разберетесь с подключением в квартире, можете переходить к уличному.
В случае, если у вас устройство действует на основе электромагнитного замка и специальным доводчиком, вам нужно будет осуществить монтаж.
Если у вас другой тип, то можете сразу устанавливать камеры.
Как правило, их устанавливают на высоте полтора метров от пола.
Потом уже подключают источник питания и соединяют все провода методом скрутки.
Особенности подключения домофонов
Не всем и не всегда удается решить технические задачи, сложность которых требует вмешательства профессионалов. Установить самостоятельно систему домофона не так сложно. Другой вопрос – устранить сложные ошибки, которые могут привести к поломке аппарата.
Когда следует обращаться к специалистам:
- Вы купили прибор, а инструкция составлена не подробно, отсутствуют важные технические моменты, указаны некорректные данные.
- Подключены провода с неправильным сечением, недопустимой длиной и характеристиками, которые не подходят для решения конкретной задачи.
- На месте соединения проводов – скрутки вместо спаек.
- Кабель проложен без учета правил пожарной безопасности: вблизи систем водоснабжения, отопления, трубопроводов, радиаторов.
- Домофон перестал работать и причину поломки вы не смогли определить самостоятельно.
Не каждая ошибка поддается самостоятельному устранению. Видите, что процесс вышел из-под вашего контроля, – обращайтесь к профильным специалистам. Это может быть та же компания, которая устанавливала домофон в подъезде, или сторонняя организация, предоставляющая аналогичные услуги. Профессиональный мастер определит причину неполадки, быстро и грамотно справится с ней.
Некоторые нюансы при установке и эксплуатации
При монтаже индивидуального видеоглазка для входной двери каких-либо сложностей нет. Достаточно просверлить в дверном полотне отверстие соответствующего диаметра установить внешний блок с видеокамерой и дисплейный модуль, соединив их через дверное отверстие специальным кабелем. Установку, подключение и настройку беспроводного видеоглазка так же можно выполнить самостоятельно. Некоторые модели видеоглазков допускают подключение дополнительной видеокамеры, чтобы увеличить зону обзора.
Такую камеру следует устанавливать достаточно высоко и таким образом, чтобы она была не видна со стороны
Такие меры предосторожности помогут обезопасить систему видеоконтроля и в случае повреждения или разрушения основной камеры, дополнительная камера будет продолжать фото или видеосъёмку
Это особенно важно если беспроводной видеоглазок установлен в частном домовладении, имеющем большую территорию
При настройке параметров устройства необходимо обязательно выставить дату и точное время. В случае каких-либо противоправных действий, в отсутствие хозяев, точное время события может помочь в розыске нарушителей. Дисплей с панелью управления следует размещать в недоступном для детей месте
При монтаже внешней панели следует обращать внимание, чтобы объектив видеокамеры не был направлен на источник освещения, так как это может привести к засветке изображения и на фото или видео ничего не будет видно
Если питание видеоглазка осуществляется от аккумулятора, то необходимо своевременно осуществлять его подзарядку, ориентируясь на индикатор разряда. Если жилое помещение оставляется на длительный срок, необходимо полностью зарядить аккумулятор и запрограммировать устройство на запись коротких видео роликов при срабатывании датчика движения. Так же следует предусмотреть подачу сигнала тревоги в соответствующую службу.
С этим читают:
Как подключить видеоглазок к телевизору, компьютеру и монитору
Входная дверь с видеонаблюдением: основные моменты выбора и модели
Беспроводной видеодомофон: критерии выбора и актуальные модели
Как осуществить подключение видеорегистратора к компьютеру
Выбор модуля сопряжения
Модуль сопряжение – устройство для подключения видеодомофона к уже имеющейся базе. Сам он имеет небольшой размер, и обычно устанавливается возле кронштейна таким образом, чтобы видеодомофон его перекрывал. Также его можно поставить к распределительному щиту, прямо на этаже, возле линии подъездного домофона. В последнем случае, вы сможете подключить сразу два монитора – камеру и вызывную панель. При правильном подключении адаптер сможет правильно и точно выполнять все свои функции.
Данный корпус должен обладать датчиком, который определит громкость и чувствительность микрофона, а, значит, поможет адаптировать устройство под вас. Если адаптер перестанет работать, установка нового не отнимает у вас много денег или времени.
Если несколько десятков лет назад обычный домофон казался прогрессивным ноу-хау, то сегодня, в эпоху технических перемен, это устройство можно увидеть на каждой подъездной двери. На смену аудио-аппарату пришел усовершенствованный аналог, позволяющий не только слышать человека, но и видеть. Если у вас еще не установлен видео-аппарат, это может легко исправить. Обладая соответствующими знаниями и умениями, устройство можно подключить к обычному домофону. Как это сделать правильно – расскажем в статье.
Видеодомофоны VIZIT
Фирма «Визит» стоит у истоков проектирования охранных систем. Ее ассортимент отличается простотой устройств в черно-белом и цветном исполнении. Легко подсоединяются в многоквартирную систему, согласованно работает с подъездным устройством.
Что касается индивидуальных настроек, то яркость и цветность регулируется с помощью определенных кнопок, изображение на экран передается во время разговора или во время снятия трубки. Могут быть подключены несколько камер, но изображение выводится не одновременно, а поочередно.

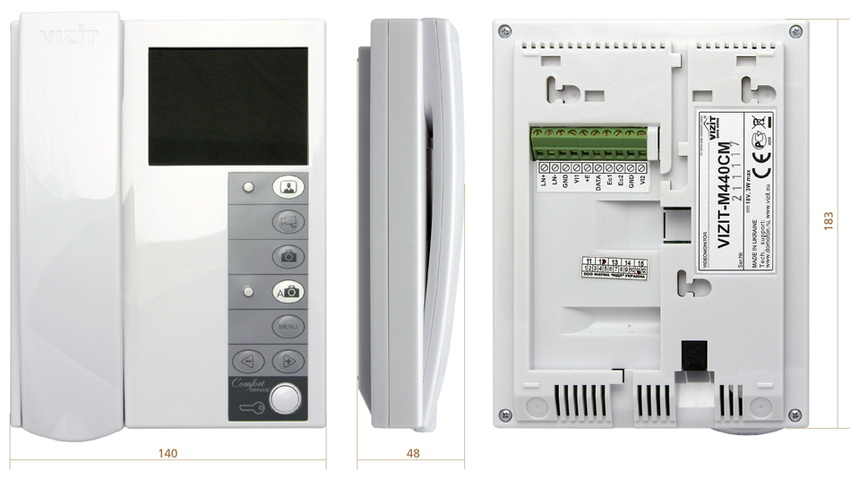

Размеры аппарата видеодомофона VIZIT
Модели просты и понятны даже по своей маркировке. Присутствие таких букв в названии означает следующее:
- S – монитор со встроенным блоком памяти;
- C – монитор цветного изображения;
- M – монитор с видеопамятью.
Принцип работы приборов данной марки не отличается от других. Оснащен световой индикацией всех режимов работы. Особенно это актуально, когда ведутся переговоры по сигналу, поступившему с одного блока вызова, а в это время поступает сигнал и со второго блока. Это даст возможность правильно сориентироваться и принять все входящие сигналы.
Открывается электромеханический или электромагнитный замок видеодомофона визит с помощью специальной кнопки DOOR. После нажатия этой кнопки посетитель заходит, а домофон переходит в дежурный режим.

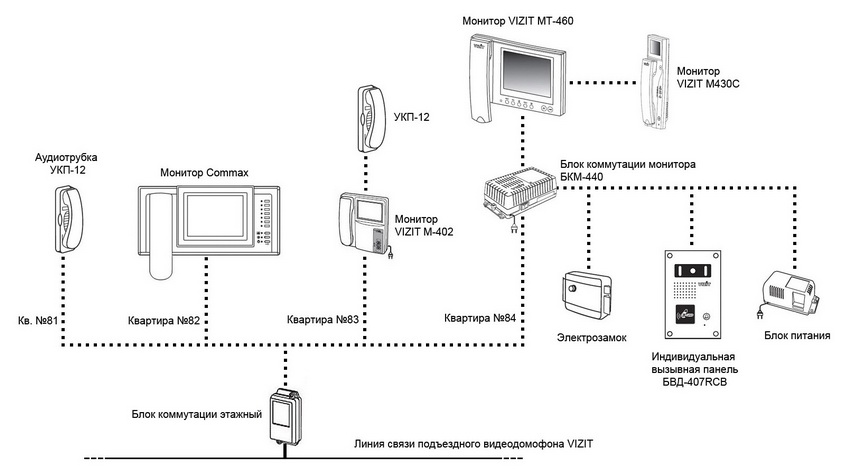

Конфигурация видеодомофона для квартиры фирмы VIZIT
Особенности аппаратов
Видеодомофон, который можно подключить к подъездному домофону — это универсальные аппараты, способные одновременно работать и с индивидуальной вызывной панелью, и с коллективной.
Удобства такого решения очевидны — не нужно держать в квартире два прибора с практически одинаковым функционалом, проще настраивать режимы работы, легче обеспечивать доступ себе и родным.
Многие модели позволяют подключать и дополнительное оборудование — замки, видеокамеры и прочее.
Вместе с тем стоит помнить, что такие аппараты пока еще мало распространены, поэтому часто местные фирмы переделывают обычные видеодомофоны путем установки в них модулей сопряжения.
Процедура несложная и может быть выполнена даже своими руками, но в случае поломки техники будет сложнее добиться ее гарантийного обслуживания. Через модуль сопряжения можно подключить и обычные аудиодомофоны, а также установленные в подъезде камеры наблюдения.
Популярные модели
Commax CDV-35A
Commax CDV-35A
Наиболее доступным вариантом можно назвать Commax CDV-35A.
Данная модель цветная, к ней можно подключать две вызывные трубки. К тому же, в ней присутствует LED-подсветка и TFT-матрица 3,5-дюймовый экран.
Это же и обеспечивает вполне яркое и понятное, без помех изображение.
То есть вы точно сможете спокойно рассмотреть, кто к вам пришел. Услышать, кстати, тоже ‑ на звук нечего жаловаться.
Если же у вас есть вторая камера, просто нажмите еще раз клавишу просмотра изображения.
Экран включается на короткое количество времени: от 10 до 60 секунд.
Вы можете настроить такие параметры, как контрастность, насыщенность цвета и громкость сигнала.
Конечно, не может у бюджетной модели быть всё гладко.
К примеру, в этой модели нет внутренней памяти, так что никаких фото и видео не будет.
Commax CAV-50GN
Commax CAV-50GN
Commax CAV-50GN уже представляет собой уже более мощный вариант.
Он отлично подходит жителям многоквартирных домов благодаря своим дополнительным функциям.
Соответственно, вы улучшаете уровень своей безопасности.
Среди недорогих видеодомофонов отличилась линия Gate View System компании Commax.
Устройства включают в себя множество компонентов.
Они же и отвечают за качество как изображения, так и звука. Так что комплексны подход значительно повлиял на работу девайса, впрочем, на цену тоже.
Модель Commax CAV-50GN, в свою очередь, наиболее оптимальное приобретение, основываясь на параметрах конфигурации. Есть и аудиотрубка, и пятидюймовый экран .
Кроме обычной связи с подъездом, устройство может регулировать вход в саму квартиру. Даже можно настроить связь с консьержем.
Среди основных преимуществ видеодомофона — подключение беспроводных видеотрубок.
Позитив:
- Подсоединение с помощью витой пары;
- Быстрая интеграция с большинством систем безопасности;
- 3 независимых канала связи.
Негатив:
- Звук не очень и громкий, речь иногда может быть тяжело понять;
- Также, в случае с электрозамками нужно учитывать то, мощности для их корректной работы может быть маловато.
Falcon Eye FE-35WI
Falcon Eye FE-35WI
Функциональным и в меру дорогим можно назвать Falcon Eye FE-35WI. У него есть небольшой экран размером в 3,5 дюйма.
Причем не составит труда и повесить девайс в нужном для вас месте.
Работает же устройство, как радиотелефон. Нужно установить базовый блок, подать питание, подключить всё к вызывной панели за дверью.
К тому же, домофон имеет регистратор, который включается, реагируя на движения рядом.
То, что устройство не работает день и ночь, как раз плюс ‑‑ вы экономите электроэнергию.
Эффективная дальность беспроводного контакта — 150 метров, обычно этого хватает большинству пользователей.
Среди недостатков отсутствие карты памяти.
Виды
- Автономная или распределенная – это система, которая располагается на нескольких видеосерверах. Она используется в тех случаях, когда видеокамеры, передающие изображения жильцам того или иного жилого объекта, расположены в разных местах и сетевая инфраструктура не может принимать весь трафик в одном сервере. Переговорные устройства с такой системой стоят дешевле, их легко подключить, и у них высокая надёжность, однако передают видео очень низкого качества, а также имеют только одностороннюю связь и низкую масштабируемость, то есть способность справляться с высокой нагрузкой.
- IP – это цифровой идентификатор, благодаря которому замком можно управлять дистанционно при помощи мобильного приложения. Помимо удобства пользования можно отметить широкий функционал, высокое разрешение видео, высокую масштабируемость и поддержку большого количества камер. Среди минусов этой системы выделяются высокая цена, сложная настройка и риск взлома хакерами.
- Гибридная – это соединение надёжности, простоты установки автономной системы и двухсторонняя связь IP системы. Вызывная панель принадлежит первой системе, а сигнал проходит точно так же, как у второй, – через интернет.
Виды относительно замка:
- Электромагнитный замок – это замок, который состоит из двух частей: корпус замка и якорь, представляющий собой металлическую пластину такого же размера, как и корпус. С таким замком можно не бояться взлома традиционным способом, однако первому требуется постоянная подача электроэнергии. В ином случае замок не будет работать.
- Электромеханический замок – внешне похож на обычный замок, однако внутри него расположена специальное устройство, благодаря которому попасть внутрь помещения можно не только с помощью обычного ключа, но и с помощью электронного.
Виды по наличию или отсутствию трубки:
- С трубкой;
- Система «Hands Free» или сенсорное управление.
Наличие трубки не является безоговорочным критерием, что домофон не имеет двухсторонней связи. Это приспособление только помогает хозяину дома или квартиры лучше слышать гостя.
Виды относительно цвета изображения:
- Черно-белые – такие видеодомофоны лучше справляются с передачей изображения ночью, а также стоят дешевле;
- Цветные – цветные электроприборы такого типа создают полноценную картинку в дневное время суток, а также их особенностью является более широкий экран, чем у черно-белых моделей.
Виды видеодомофонов, исходя из их управления:
- Кнопочные – традиционная форма домофонов такого типа, однако со временем кнопки могут заедать, если не протирать их от пыли.
- Сенсорные – новый вид, набирающий популярность благодаря повышенной защите от пыли и воды.
Благодаря перечисленным выше основным разновидностям видеодомофонов покупатель сможет быстрее понять какой вид относительного какой составляющей прибора ему потребуется в будущем.
Решение сложностей подключения к подъездному домофону
Проблема:
Многие владельцы квартир сталкиваются с трудностями при подключении домофона в своей квартире. В большинстве случаев, требуется обращаться к специалистам, что вызывает дополнительные расходы.
Решение:
Мы предлагаем нашим клиентам домофон с видеонаблюдением, который не требует сложного подключения к подъездному домофону. Наше устройство изначально совместимо с большинством подъездных домофонов и может быть установлено самостоятельно, без привлечения специалиста.
Преимущества:
- Простая установка — не требует больших затрат времени и сил;
- Эффективность — позволяет быстро и качественно контролировать доступ в квартиру;
- Совместимость — охватывает большинство подъездных домофонов;
- Удобство пользования — позволяет управлять доступом в квартиру дистанционно, через мобильное приложение;
- Надежность — высококачественные материалы обеспечивают долгий срок службы устройства.
Подключение к подъездному домофону
В наше время, многие хозяева являются обладателями домофонов, ведь это всегда было удобно. Но, на волне новой моды, все больше людей предпочитают использование видеодомофонов, к их счастью, чтобы поставить видеокамеру на домофон нет необходимости менять всю систему в целом.
Чтобы поставить видеодомофон на ваше устройство, необходимо выполнить следующие функции:
- Для начала узнайте модель вашего домофона, ее можно найти в документах на подключение или же на самой трубке.
- Выберите домофон, который вам нравится, определитесь с его ценой и видом.
- Для того чтобы подключить видеодомофон к вашему жилищу либо подъезду нет необходимости в покупки какого-то специального оборудования. Гораздо проще будет купить любое устройство. Первый канал, который отходит от видеодомофона подключают непосредственно к вызывающей панели с видеокамерой, которая установлена возле вашего дома либо же на вашем этаже. Второй канал следует подключить к источнику сопряжения.
- Если вы решите лично подключить к домофону новое устройство вам понадобятся специальные адаптеры, такие как D515 и D Тогда, вы сможете воспользоваться адаптером от домофона и использовать один монитор и для этажного и для подъездного домофона.
- Помните, что каждое устройство видеодомофона должно иметь два канала для двух панелей вызова – камера видеонаблюдения и непосредственно домофон. А потому, подумайте о том, где вы разместите свой адаптер. Принято его устанавливать прямо в стену за видеодомофоном. Но, его место зависит от выбора его хозяина.
- Для того чтобы подключить устройство адаптера, необходимо выключить и обесточить все панели видеодомофона, так как адаптер принимает питание именно от него. Соответственно полярности вашей трубки необходимо подключить устройство адаптера.
- Подготовьтесь и прочтите все схем и инструкции, которые шли у вас к данной модели.
Обзор лучших моделей

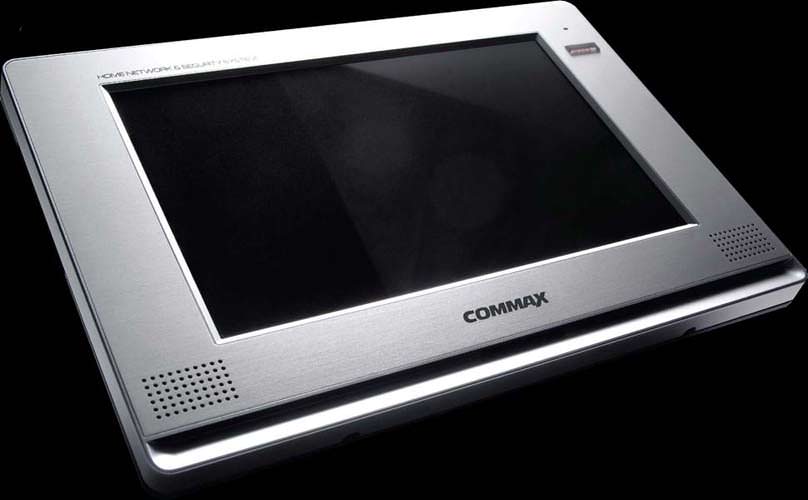

COMMAX CDV-1020AQ
Одной из лучших моделей на сегодня считается видеодомофон от компании COMMAX. Цветная модель выполнена из алюминия и представлена в двух цветах – черном и серебристом. Обладая сенсорной панелью, сам прибор радует своей простотой и оформление. Справа находится кнопка питания, а также возможность регулировки звука. Главный экран переведен на русский язык, что достаточно сильно упрощает управление. Отличием этой модели является возможность подключения сразу четырех видеотрубок, которые могут помочь ответить на звонок или служить вместо стационарного телефона. Также вы можете подключить к ней 4 видеокамеры, что даст вам возможность видеть весь свой участок с разных ракурсов. Цена на данную модель можно посчитать слегка завышенной, но на то он и прибор нового времени.
VIZIT-M456C
Еще одним лидером на мировом рынке считает новый домофон от VIZIT, из плюсов стоит отметить:
- Он имеет независимую настройку яркости, которую можно подогнать под любое помещение или освещенность телекамеры.
- Работает сразу с двумя блоками вызова.
- Благодаря дополнительному входу имеет возможность для подключения еще одной видеокамеры.
- Может осуществлять звонки.
- Имеет возможность выбора мелодии.
- Качественный дисплей, который представлен экраном TFT LCD.
- Небольшие размеры, которые отлично впишутся в интерьер.
- Может работать с любой температурой от -15 до +40 градусов.
- Имеет четкую инструкцию к установке и эксплуатации.
Commax DPV-4BE
Данная модель имеет большую известность, благодаря не сильно высокой цене. Но отличному качеству. Так предоставляя среднюю по размеру, но черно-белую картинку, она оставляет отличную детализацию предметов. А качество звука и простота в использовании позволяет данной модели оставаться одной из самых лучших на рынке видеодомофонов. Средняя стоимость на предметы такой модели составляет около 2 500 рублей.
Использование модуля сопряжения
Контролируйте свою квартиру с помощью домофона с видеонаблюдением
Хотите убедиться, что ваш дом в безопасности, когда вы далеко от него? В этом вам поможет наш домофон с видеонаблюдением для квартиры. Благодаря использованию модуля сопряжения вы сможете контролировать, что происходит в вашей квартире в любое время.
Наш домофон имеет возможность совместимости с многими видами подключения, что позволяет подключить его к уже имеющейся системе. Наши квалифицированные специалисты могут быстро и безопасно установить домофон с видеонаблюдением в вашей квартире.
- Удаленный доступ со смартфона
- Видеонаблюдение высокой четкости
- Легкая установка и использование
С нашим домофоном вы сможете контролировать входную дверь на расстоянии, используя свой смартфон. Высококачественное видеонаблюдение сделает все видимым, даже при плохой освещенности. А легкая установка и использование обеспечит спокойствие и безопасность ваших близких и собственности.
| Устройство | Технические характеристики |
| Домофон с видеонаблюдением | HD камера 720р, Wi-Fi, Диагональный дисплей 7″, Подсветка |
Закажите наш домофон с видеонаблюдением для квартиры и не беспокойтесь за безопасность своего дома. Наши товары соответствуют самым высоким стандартам качества и обеспечивают полную безопасность вашей квартиры.
Возможные проблемы при подключении
Для технически грамотного человека подключение видеодомофона к подъездному блоку не составит сложностей
. Вы решили самостоятельно подключить видеодомофон к подъездному домофону, провели установку в соответствии с инструкцией, но система не работает?
Причин может быть несколько:
Неисправность или отсутствие подключения подъездной линии. В этом случае:
- Проверьте исправность линии при помощи трубки. Ваша квартира может иметь блокировку в настройках центрального блока – обратитесь в организацию, обслуживающую ваш домофон.
- Убедитесь в правильности выбора блока сопряжения (коммутации) и монитора, случается, что внешний вид домофона не соответствует реальному типу системы.
- При использовании цифрового домофона убедитесь в правильной настройке номера абонентского устройства – воспользуйтесь инструкцией к вашему домофону.
Если же подключение произведено успешно, система работает, но имеет определенные недостатки – плохая слышимость, отсутствие сигнала вызова или сбои в открывании двери подъезда
– возможны следующие варианты решения проблемы:
- Уровень звука можно отрегулировать на мониторе или внешнем блоке модуля сопряжения.
- Если для подключения применен внешний блок сопряжения, возможно, проблему решит замена его на аналогичный другого производителя.
Если самостоятельно решить проблему не удается, необходимо воспользоваться услугами специалистов.
В заключении посмотрите видеоролик об установке домофона своими руками.
30.10.2016
Как подключить видеодомофон к подъездному домофону – краткое описание
Видеодомофоны пользуются все большей популярностью среди владельцев квартир. И здесь нет ничего удивительного. Такое устройство существенно повышает уровень безопасности, так как хозяин жилой недвижимости всегда сможет видеть посетителя и принимать решения, впускать его или нет.
Но что делать, если в подъезде уже установлен домофон? Можно ли как-то его совместить с приобретенным видеодомофоном ? И если да, то каким образом это сделать? Быть может, лучше оставить оригинальную систему, которую устанавливали при монтаже подъездного домофона?
На самом деле, современные технологии позволяют полностью совместить подъездные домофоны с видеоустройствами. Сделать это можно двумя способами. Первый – установка специального блока сопряжения (или проще говоря, адаптера).
