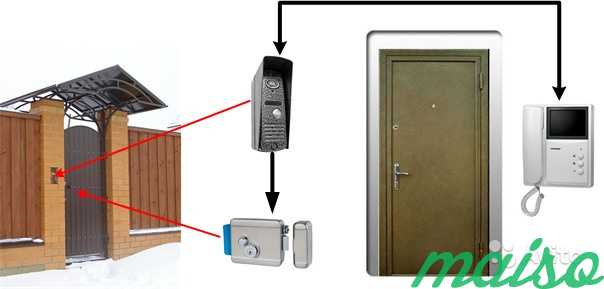

Видеодомофоны в частный дом с электромеханическим замком

Для чего нужен БУЗ?

После всех проделанных операций осталось подключить электромеханический замок.

Ошибка №6 Никогда не подключайте 12V, генерируемые домофоном, непосредственно на клеммы замка без БУЗ. Чем это чревато?

При наличии 12В только с монитора, без дополнительного блока питания, в момент открывания замка происходит сильная просадка напряжения. Соответственно теряется звук, появляются помехи на видео. И это в лучшем случае.

В худшем – замок попросту не откроется, а такой режим работы постепенно убьет вызывную панель и монитор.

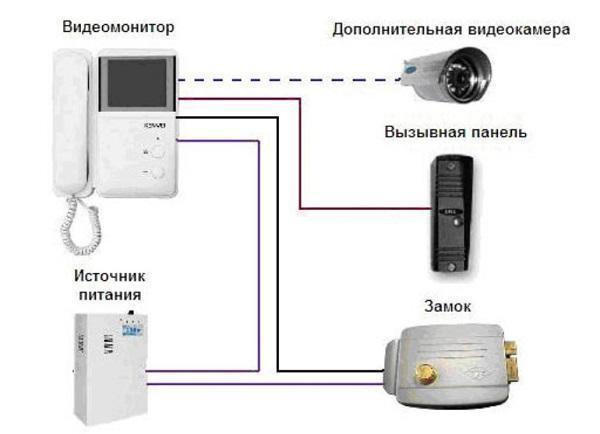

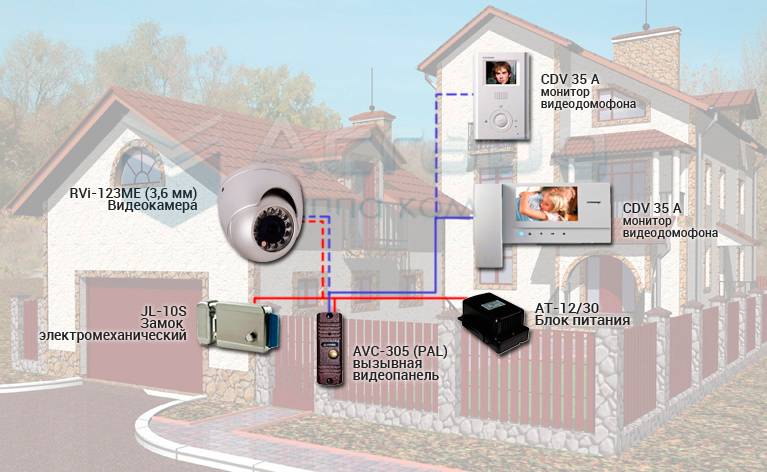

Можно, конечно, применить схему с отдельным питанием, например такую:

Однако не всякому захочется прятать лишнюю коробочку у себя в заборе, да еще и подводить к ней отдельный кабель 220В.

Поэтому и применяют БУЗ. Он грубо говоря, накапливает напряжение с домофона и в момент нажатия кнопки открытия замка, кратковременно выдает гораздо больше 12 вольт на катушку эл.магнитного устройства.

Замок при этом без проблем открывается. Причем благодаря триггерной развязке внутри, не оказывается влияние на остальные электронные компоненты системы.

Ошибка №7 При этом не забывайте, многие БУЗ накапливают напряжение именно в момент вызова. Без предварительного вызова на таких домофонах замок попросту не откроется.

То есть, захотели сами выйти на улицу и открыть дверь из дома, нажали на кнопку домофона, подошли к калитке, а она закрыта. Это случилось из-за того, что с обратной стороны никто не нажимал на панель вызова.

Пошаговая инструкция

Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

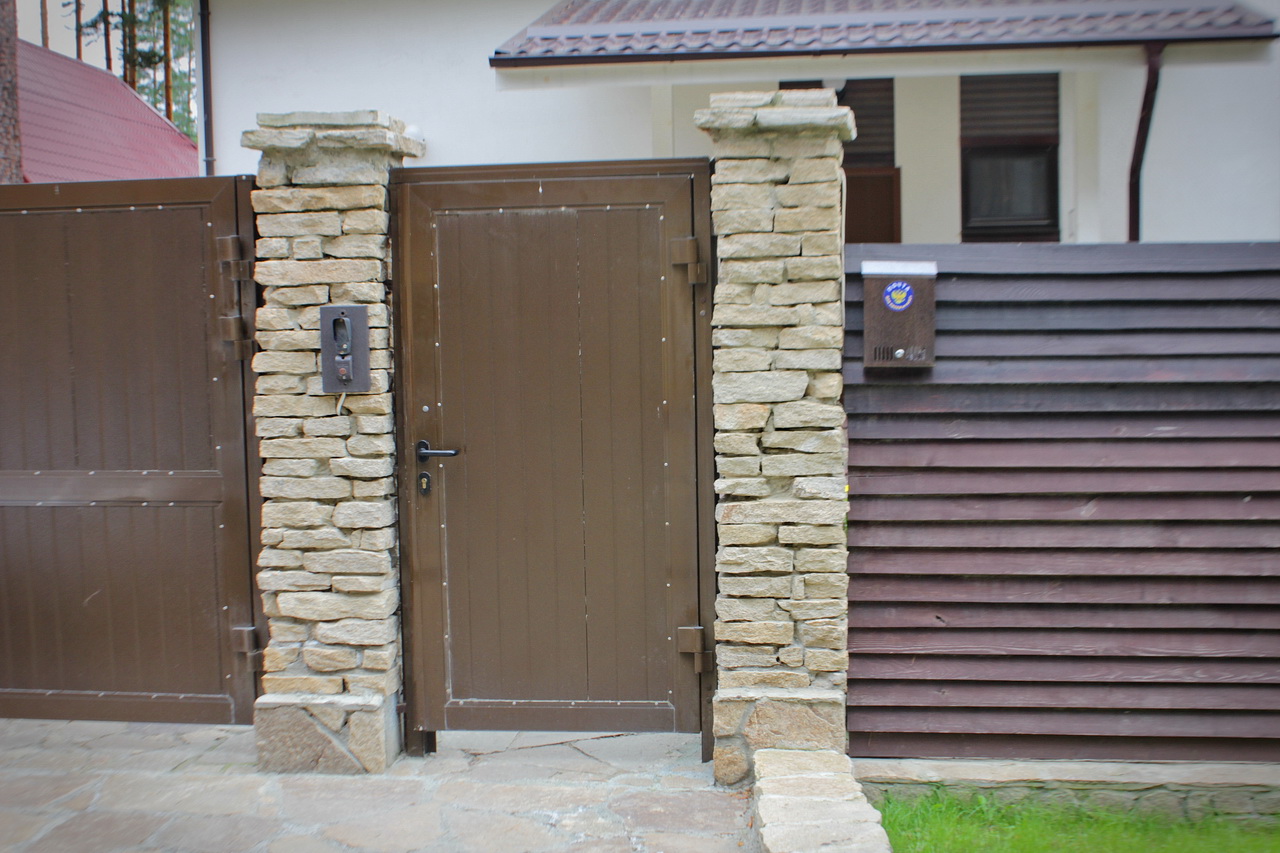

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы

Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня

Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.. Три совета

Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

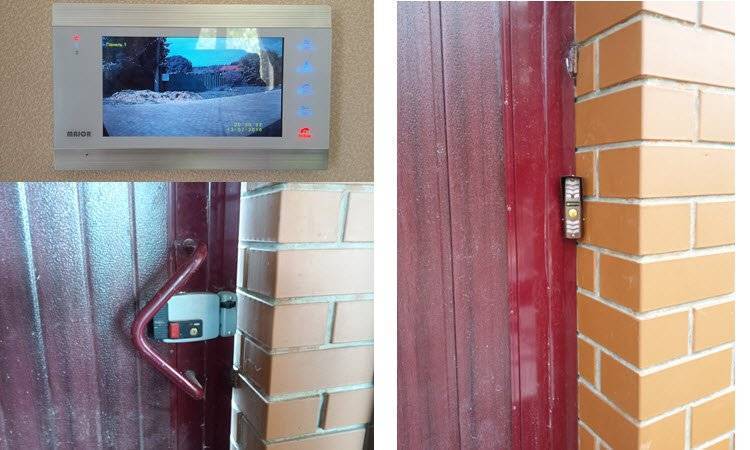

Монтаж вызывной панели

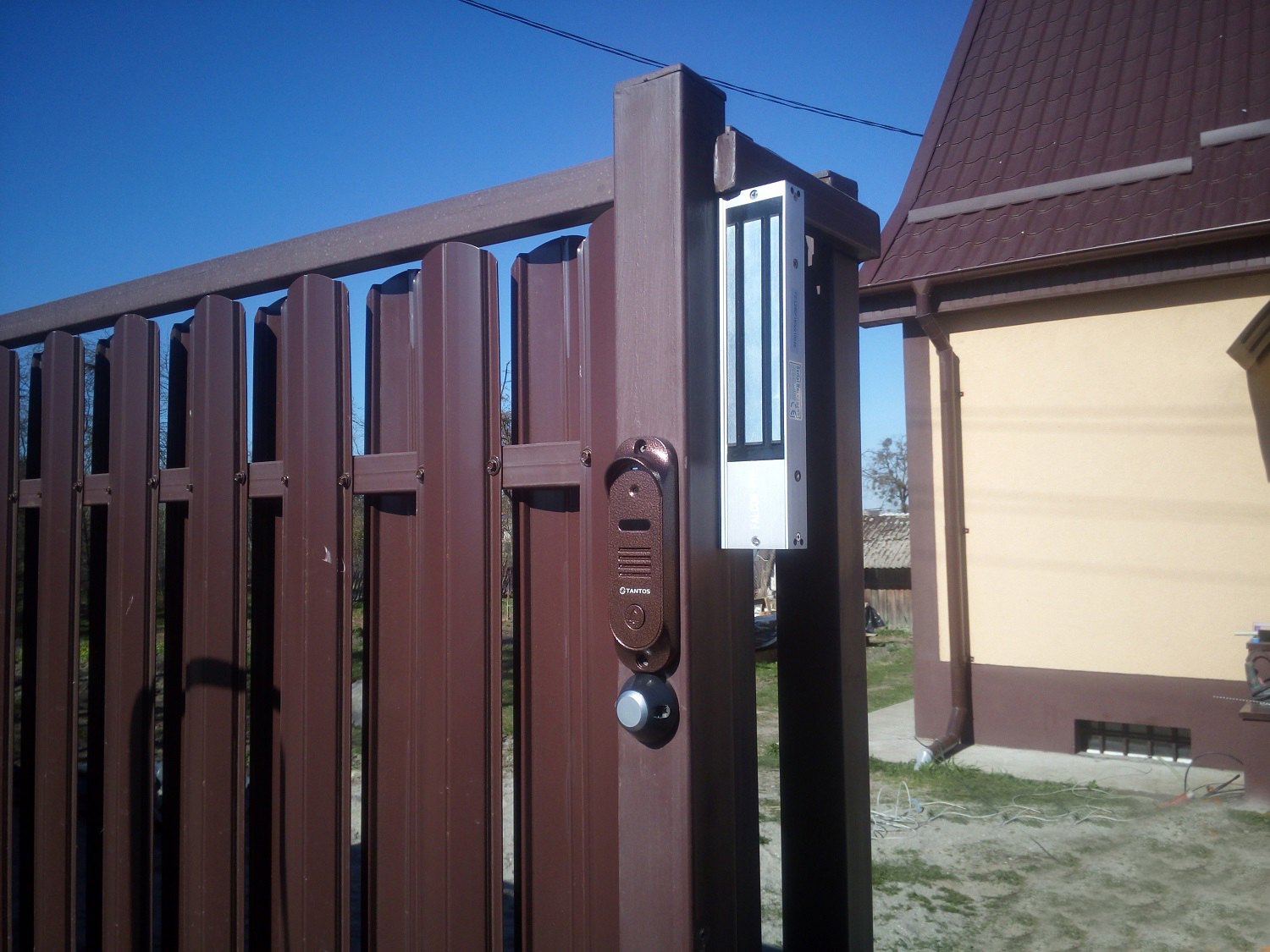

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

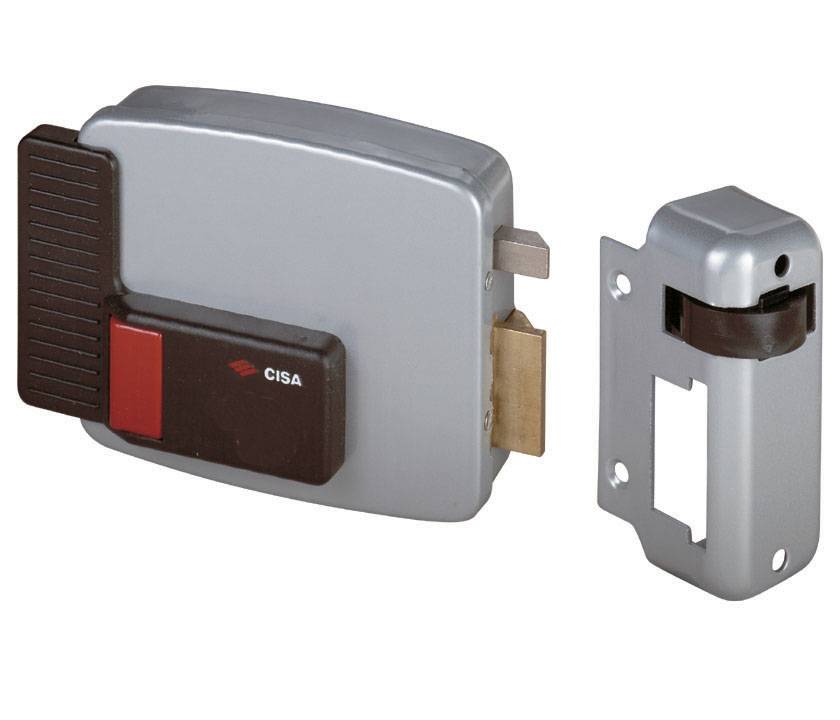

Замки для видеодомофона

Существует два основных типа замков: электромагнитные и электромеханические. Первый тип дешевле, но на текущий момент уже не является самым актуальным. Электромеханический замок надежен и максимально устойчив к взлому. Его можно запрограммировать так, что доступ в дом получат лишь обладатели специальных ключей или карт. Удобны и дополнительные функции у ряда моделей: возможность держать дверь открытой в течение продолжительного периода, запрет на использование кнопки открытия изнутри, и др.

Длина линии от монитора до камеры видеодомофона не должна превышать 70 метров. В противном случае стоит задуматься об использовании безпроводного домофона или устанавливать промежуточный усилитель.

Принцип работы устройства

Подключить домофон своими руками в частном доме вполне реально, так как все модели имеют схожий принцип работы. Двери открываются при помощи специального ключа или брелока, которые необходимо приложить к считывающему устройству. Что касается гостей, то они, чтобы дверь открылась, должны набрать на клавиатуре номер требуемой квартиры. При подключении домофона в частном доме, не нужно набирать номер квартиры. В данном случае есть только кнопка вызова.

Сигнал от блока вызова поступает на контроллер, а считыватель или видеокамера передает трансляцию на монитор, который находится внутри дома. Таким образом, хозяин видит, кто пришел и может, взяв трубку с кнопкой открывания дверей, может впустить гостя.

Когда прибор находится в режиме ожидания, то монитор включен, а замок заперт. Снимая трубку, можно вести диалог с гостем. Замок открывается только при нажатии на соответствующую кнопку.

Как подключить видеодомофон: правила установки

Для установки видеодомофона в частном доме чаще всего приглашают специалистов, которые быстро и качественно проводят все необходимые работы, а затем, протестировав результат, предоставляют владельцам в пользование полностью готовую систему.

Но есть и те, кто ознакомившись с ценой установки видеодомофона, берется решить задачу собственными силами. Конечно, для этого требуется наличие специального инструмента, а также опыта, но попробовать может каждый. Тем более что сейчас легко можно найти массу инструкций и рекомендаций о том, как подключить видеодомофон самостоятельно. Рассмотрим основные этапы этой процедуры:

Выбор подходящего места для панели вызова. Как правило, самое удобное расположение – с правой стороны от посетителя на высоте порядка 150-165 см от земли. Таким образом воспользоваться устройством сможет человек любого роста, и даже ребенок.
Установка панели и дополнительных камер, если они были предусмотрены.
Монтаж внутренних составляющих элементов системы. Если блок и трубки будут установлены отдельно, продумать и реализовать это нужно на этом этапе.
После этого остается лишь соединить все установленные устройства при помощи источников питания.

Отсутствие электронного или механического замка упрощает работу по установке видеодомофона

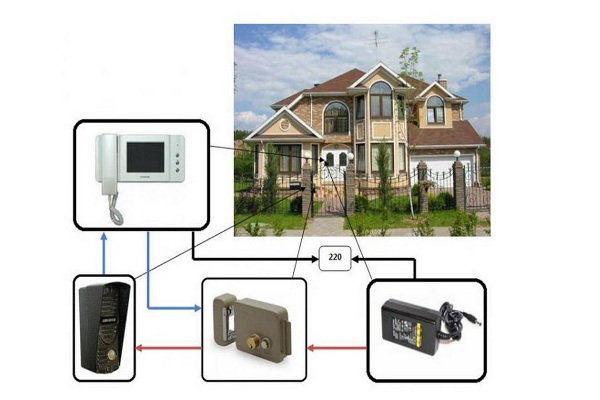

Если панель должна быть установлена на ограждении, то в этом случае используется особая схема подключения. В этом случае кабель прокладывается под землей. При этом он защищен при помощи специальной оболочки. Кроме того, предусмотрен монтаж источника бесперебойного питания.

Само собой, что эти рекомендации распространяются только на проводные модели. Если речь идет о беспроводных видеодомофонах для частного дома, купить которые стоит значительно дороже, то этот вопрос автоматически теряет свою актуальность.

Видеодомофон – немного об устройстве

Как сделать свой дом неприступной крепостью для злоумышленников? Самый простой и доступный вариант – выполнить установку электрозамка к видеодомофону. Что собой представляет такой комплекс?

Видеодомофон – это оборудование, позволяющее видеть все, что происходит за дверью помещения. Он может иметь более широкий угол обзора, если устанавливается в комплексе с несколькими видеокамерами.

Но для постоянного наблюдения он не подходит, так как отключается спустя пару минут. Конечно можно использовать его в такой роли, но только если подключить через разветвитель к камере видеодомофона небольшой монитор.

Конструктивно устройство включает в себя два отдельных прибора:

Панель для вызова
Видеомонитор с трубкой

Панель обычно выполняется из металла и отличается защитой от вандалов. Внутри корпуса расположена видеокамера с небольшим объективом, она может быть цветной, но чаще всего используется черно-белый вариант.

Также в стандартную комплектацию входит звуковая головка или динамик. Он позволяет переговариваться с человеком, находящимся по ту сторону двери, не открывая ее. Вызов на монитор поступает при нажатии специальной кнопки на встроенной панели. Если оборудование устанавливается на подъездную дверь, через которую за день проходит большое количество человек, то рекомендуется установка дополнительной более надежной кнопки, на случай выхода из строя стандартной.

Некоторые модели панелей оснащаются светодиодами. Они являются подсветкой на случай применения оборудования в полной темноте. Допускается установка управляемого реле. Об этой детали стоит поговорить подробнее. Она является обязательной для видеодомофонов, работающих в комплексе с электромагнитными замками, так как управляет открытием калитки или двери.

Второй и не менее важной частью панели является видеомонитор с трубкой. Он оснащен микрофоном и динамиком, позволяя переговариваться с пришедшим

Эти элементы могут быть встроенными в корпус видеодомофона или в трубку. Последний вариант более удобный, он обеспечивает лучшую слышимость.

На корпусе монитора располагаются кнопки управления. Они используются для переключения камер и открытия замка.

2 CTV M400B

Оптимальное соотношение цены и качества. Высокая степень надёжности Страна: Китай Средняя цена: 3800 руб. Рейтинг (2019): 4.9

CTV M400B – одна из самых стабильных, но несколько топорных в плане дизайна моделей недорогих видеодомофонов. Действительно, дизайн данной панели далёк от совершенства: из-за компактного экрана размером 4,3 дюйма, расположенного в самом центре открытого пространства, корпус выглядит несколько раздутым и слегка теряет в общей наглядности.

А вот по части работоспособности к CTV M400B не придраться. Передняя панель оборудована сенсорными клавишами, благодаря чему управление приобретает ненарочитую лёгкость, которая нравится потребителям (особенно женской части). Связь осуществляется по принципу селектора, в связи с чем руки всегда остаются свободными. Примечательно и то, что панель сбоит очень редко: отказ управляющих органов после непродолжительной работы настигает лишь 5-7% купленных моделей, что говорит о высоком качестве производства и должном уровне надёжности. Безусловно, перед нами модель, заслуживающая попадания в ТОП.

Целесообразность использования видеодомофонов в качестве штатной охранной и оповещающей системы нередко подвергается сомнению со стороны домовладельцев, активно противопоставляющих стационарному устройству следящий видеоглазок. В чём их сильные и слабые стороны, каковы особенности выполняемых функций и велика ли эффективность – узнаем из подробной таблицы сравнения.

Тип устройства

Плюсы

Минусы

Видеоглазок

+ Возможность ведения скрытого наблюдения

+ Полная замаскированность под обычный дверной глазок

+ Высокая чувствительность встроенной камеры

+ Большой угол обзора

+ Высокая мобильность комплектующей камеры

– Высокая стоимость

– Отсутствие возможности удалённого управления замками и прочими устройствами

Видеодомофон

+ Стационарное устройство с функцией удалённого управления устройствами

+ Возможность сопряжения с несколькими следящими камерами (опционально)

+ Наличие функции покадровой или непрерывной записи видео (опционально)

+ Широкий ассортимент моделей

– Как правило, малый угол обзора штатной камеры

– Невозможность ведения скрытого наблюдения

Необходимость монтажа домофона в частном доме

Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.

Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом

Благодаря установке домофона владелец дачи или иного помещения может:

видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.

Рейтинг лучших домофонов для частного дома

Ниже представлен рейтинг лучших домофонов для частного дома с электромеханическим замком на калитку:

- Цветной TFT-дисплей с диагональю 10.2 дюйма
- Встроенная память для записи изображений
- Опциональное подключение к видеокамере для просмотра в реальном времени
- Беспроводное соединение между наружной панелью и монитором
- Интерком для связи с посетителями
- Высококачественный цветной 4.3-дюймовый TFT-дисплей

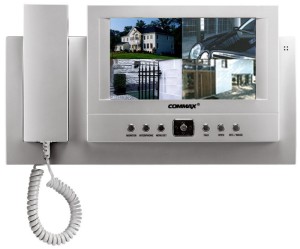

Commax TP-6RC
- 6-дюймовый монитор с дополнительными функциями: интерком, открытие двери, запись изображений
- Мощная антивандальная наружная панель с замком
- Возможность подключения к дополнительным видеокамерам для расширения видеонаблюдения

Выбор домофона для частного дома зависит от индивидуальных предпочтений и требований. Учитывайте размеры дома, необходимый функционал и бюджет при выборе подходящего домофона.

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров

Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит

Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками
