Как правильно сделать верхнюю и нижнюю обвязку дома из досок

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

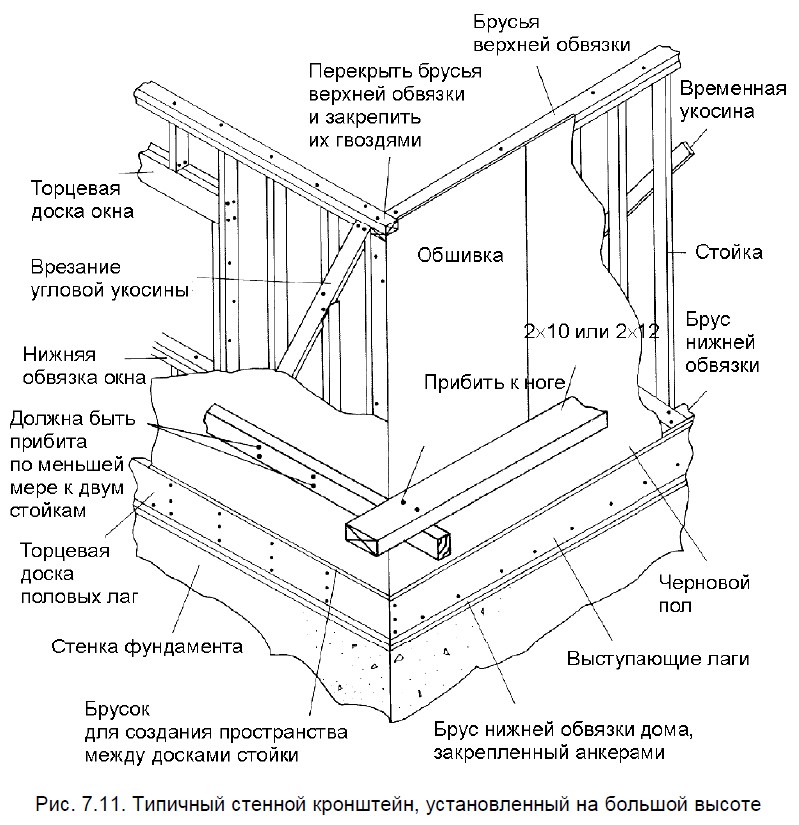

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.

Узлами каркасного дома называют важные места, которые нужно обязательно строить определенным образом, чтобы они выполняли роль, которая в них заложена технологией.

Несколько догм каркасного домостроения.

1. Каркасный дом должен собираться на гвозди. Любые заявления, что его можно собирать на саморезы или уголки — ненужные мифы для каркасного домостроения. Строители всего мира строят каркасные дома на гвоздях(если не считать японцев, которые строят их на огромных деревянных штифтах и из огромного бруса, но не на саморезах же). Строители — халтурщики попытаются убедить вас в обратном, но вы им не верьте. Верьте мне и строительным кодам.

2. В каркасном доме практически не используются железные уголки. Они там не нужны. Исключением является работа с фермами, где те используются для удобства их установки. Это правило не касается стальных “башмаков”, которые применяются для подвеса лаг дома или террасы на балки “сбоку”. Хотя и это соединение можно часто заменить на соединение “на опорную доску”.

3. Для каркасного дома используются гвозди 90 мм (каркас) и 60-70 мм (пол и обшивка). Гвозди больших размеров не требуется даже при работе с доской толщиной 50 мм и тем более, если у вас каркасный дом из доски 40 мм толщиной. Перестраховка с использованием гвоздей больших размеров не нужна и приводит лишь к увеличению стоимости дома.

Итак, перейдем к конкретным узлам и гвоздевому бою в них.

Проблема №2: качество пиломатериала

Самые дешевые доски – естественной влажности, не строганные. Но для каркаса в таком виде они не годятся. Однако некоторые строители этого не знают или сознательно не говорят об этом заказчику. Зато последнему потом есть что рассказать:

«Построили нам каркас в один этаж, утеплили, проложили мембраны, накрыли крышу, обшили снаружи сайдингом. Доски использовали мокрые (и частично потемневшие), но на все наши возражения прораб утверждал, что ничего страшного. Внутри дома все уже было готово к отделке, когда под пароизоляционной пленкой появилась плесень (обнаружили, когда случайно порвали пленку). Сейчас пароизоляцию сняли, все что могли обработали антисепликом. Ждем, когда все это высохнет…»

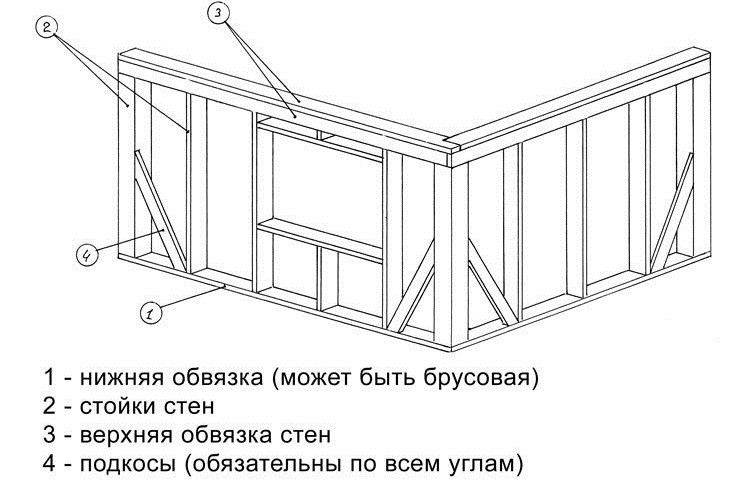

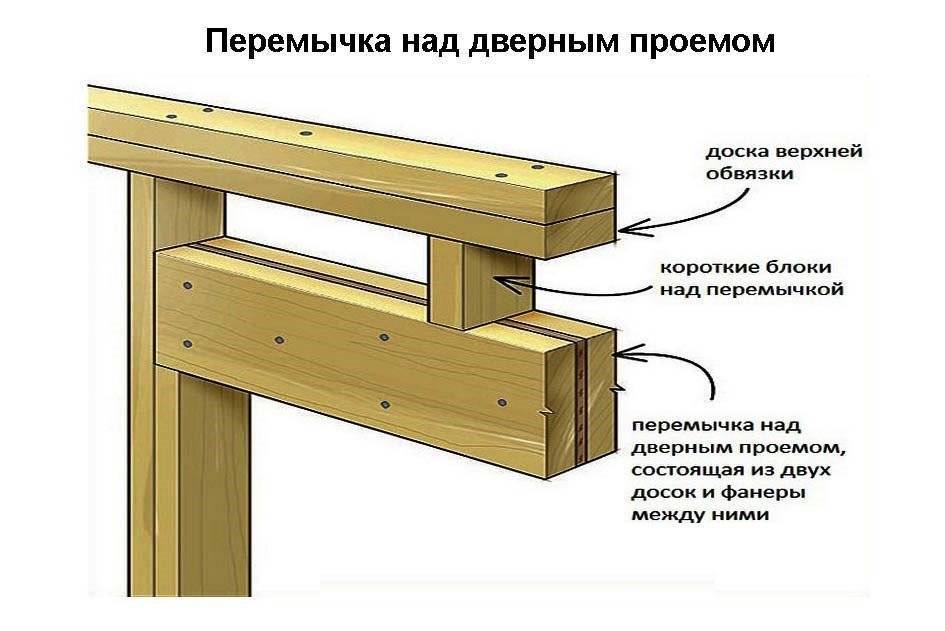

Верхняя обвязка

 После установки стоек вертикального направления можно приступать к монтажу верхнего перекрытия. Как и в случае с нижним перекрытием здесь используются те же типы древесины в совокупности с теплоизоляционными материалами. Необходимо правильно рассчитать высоту верхней конструкции для оптимального распределения нагрузки на основание.

В каркасном доме обвязка верхнего уровня крепится теми же способами что и нижняя

Однако используя для крепления способ вырубки, важно соблюдать строгую идентичность с пазами нижней структуры во избежание перекоса фахверка

При необходимости нарастить длину бруса или доски предпочтительнее использовать метод соединения спилом доски под углом 45º. В этом случае соединяемые детали спиливаются с торца под указанным углом и крепятся между собой саморезами. Этот способ является довольно прочным в отличие от распространенного соединения в стык.

Учитывая серьезность и важность, при строительстве каркасного дома его обвязки, оптимально будет доверить процесс строительства специалисту. Подобный подход позволит избежать ошибок, часто допускаемых новичками, даже несмотря на то, что информацию на каркасные дома проекты фото и цены на них можно свободно найти на просторах интернета

В такой ситуации наиболее важную роль играет накопленный опыт работы в данном направлении. Поэтому недостаточно просто иметь обширную теоретическую базу.

Сооружение домов по данной технологии уже давно завоевало место на рынке и найти достойного специалиста за умеренную плату не составит труда. Таким образом исключаются недоработки, которые могут повлечь за собой серьезные последствия. От того на сколько качественно будет выполнена работа напрямую зависит прочность и долговечность будущего жилья.

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – вбетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины. Их сверлят под имеющимися в оголовнике отверстиями.
• Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

Крепление боковых стоек к нижней обвязке

После установки угловых стоек приступают к монтажу боковых. Здесь самым существенным является выбор шага установки стоек. Расчет расстояния между стойками учитывает:

• Конструкционные нагрузки на всю стену
• Способ закладки утеплителя
• Места установки оконных и дверных проемов.

Необходимое количество стоек желательно заготовить заранее, а отпиливать их – по шаблону, чтобы ошибки в размере какой-либо из стоек не сказывались на других.

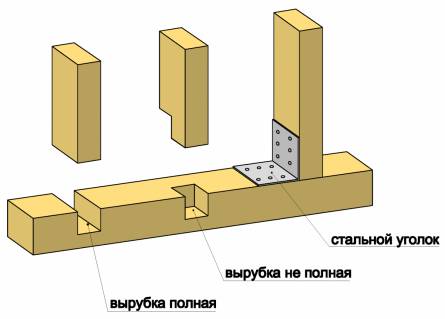

Крепление боковых стоек к нижнему основанию осуществляется несколькими способами:

• С помощью металлических укосин
• Вставки в вырубленные пазы
• Монтаж стальным уголком.

Металлические укосины устанавливается несколько иначе, чем деревянные, поскольку деревянные укосины впоследствии убираются, а металлические – остаются навсегда. Их монтируют заподлицо с боковой поверхностью стоек и нижней обвязки, то есть, сначала в стойке и обвязке выбираются соответствующие толщине металлической пластины пазы. Крепление уголков проводится на саморезы или гвозди.

Крепление металлическими укосинами

Второй способ заключается в следующем – в нижней опорной балке выбирают пазы по форме сечения стойки, и стойка вставляется в них.

Крепление стойки с вырубкой

Очень важно учитывать, что при креплении уголками высота вертикальной стойки равняется высоте этажа. А при креплении методом врубки высота стойки должна быть больше ровно на 2 глубины вырубки. Крепление металлическим уголком проводится аналогично описанному способу для установки боковых стоек

Крепление металлическим уголком проводится аналогично описанному способу для установки боковых стоек.

Шаг стоек планируется в зависимости от

• Размеров внутренней и внешней обшивки каркасной ячейки
• Размеров плит утеплителя

Так, большинство используемых листов ОСП для обшивки выпускается шириной 1200 мм, а шаг стоек выбирают 600мм. Края листов обшивки обязательно должны приходиться на стойку в местах стыковки, в противном случае стойки необходимо устанавливать дополнительно.

Плиты утеплителя, например базальтовой ваты тоже производятся с размерами подходящими под типовой шаг стоек. Если используется рулонная минвата или другие виды утеплителя, то для них расстояние между стойками непринципиально. Утеплитель в этом случае вырезается под имеющийся шаг стоек.

Для того, чтобы в процессе работы стойки не наклонились, желательно для каждой ставить временные раскосы – или одновременно для нескольких стоек.

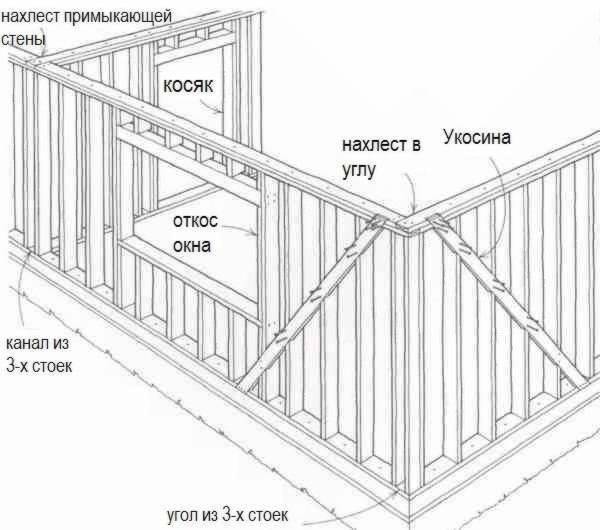

Врезка укосин

Каким требованиям должна соответствовать обвязка

1. Для ее создания необходимо выбирать одинаковые, ровные доски. Их мы будем соединять болтами или скобами Для большей прочности конструкции, такие доски должны быть сдвоены или строены.
2. Толщина, диаметр и прочие особенности досок для обвязки подбираются в зависимости от стен будущей постройки.
3. В качестве материалов для обвязки отлично подойдут бревна из хвойных пород. Они обладают качествами прочности, долговечности и устойчивости к неблагоприятным погодным условиям. Смола, содержащаяся в таких породах, защитит доски от гниения и повысит влагостойкость. Такие строения меньше подвержены деформации и более экономичные.
4. Чтобы защитить дерево от гниения и прочих неблагоприятных воздействий, их следует обработать антисептиком и противопожарным составом. Эти действия производятся еще до начала монтажа конструкции.
5. Брусья должны быть сделаны из деревьев с прямолинейным стволом.

Нижняя обвязка

 После того как был возведен фундамент объекта, время производить обвязку. Для этих целей лучше всего использовать строительную древесину хвойных пород. Возводя каркасный дом, обвязка из этого вида стройматериала предпочтительнее, потому как имеет весомые преимущества перед древесиной лиственных пород.

• Высокий показатель долговечности
• Отсутствие изгибов ствола
• Низкий коэффициент влагопроводимости
• Многолетний срок эксплуатации

 Однако чаще всего каркасные дома под ключ возводятся с использованием лиственных пород дерева в качестве материала. На выбор пород древесины влияет и исходный участок строительства.

Используемое в монтаже сырье должно быть обработано составами, устраняющими риск загнивания и грибковых образований, пожаропрочными смесями. Особенно актуальна обработка веществами, повышающими огнеупорность, для хвойных пород, ввиду большого содержания смол в волокнах.

Сам процесс обвязки каркасного дома можно разбить на несколько этапов:

• Организация фундаментного основания
• Обработка материалов строительства
• Монтаж и крепление обвязочного перекрытия

Для того чтобы обвязка фундамента полноценно выполняла свои функции, необходимо строго учитывать все нюансы возведения, обеспечить изоляцию и надежное крепление брусьев. Гидроизоляцию поверхности фундамента можно выполнить с использованием различных материалов, чаще всего это рубероид или битумная мастика. Не стоит экономить время и средства в процессе монтажа, потому как от этого напрямую будет зависеть срок эксплуатации всего здания. В особенности это следует учитывать по отношению креплений. В угловых стыках используют металлические пластины, для большей надежности и дополнительного усиления.

В качестве крепления к каркасному дому обвязки могут быть использованы:

• Анкерные болты. В этом случае крепежные элементы должны быть втравлены в бетонный фундамент заранее. Они крепятся по всей площади основания, в случае если это бетон, или в каждом из столбов свайного фундамента.
• Следующий возможный вариант – гвозди. Они вколачиваются в заранее вставленные в фундамент пробки. Подобный метод считается более долговечным.

Достоинства и недостатки

Прежде чем заказывать строительство каркасного коттеджа или дачного домика, необходимо взвесить все за и против. Следует учитывать, что некоторые особенности технологии при разных ситуациях можно отнести и к плюсам, и к минусам.

Плюсы каркасной технологии

• Время строительства составляет от двух недель до нескольких месяцев. Самый быстрый вариант — типовой одноэтажный домик, который вполне подойдет для дачи или для постоянного проживания в пригороде или деревне. Каркасная технология — самая скоростная на сегодняшний день.
• Стоимость строительства доступна широкому кругу заказчиков.
• Строить можно круглый год, даже в мороз и в жару. Температура воздуха не повлияет на качество постройки. Если приходится заливать бетон для фундамента при низких температурах, можно использовать строительную смесь с добавлением пластификаторов.
• Каркасные дома подходят для круглогодичного проживания.
• Не нужно ждать усадки стен, чтобы сделать внешнюю и внутреннюю отделку. Это возможно благодаря невосприимчивости материала стен и каркаса к влажности.
• Дом весит мало, поэтому на фундаменте можно сэкономить. Вместо более дорогого ленточного или плитного фундамента можно использовать винтовые или бетонные сваи.
• Можно проложить скрытую проводку и часть трубопровода в стенах на этапе строительства.
• Каркасные постройки разрешено устанавливать на грунте любого типа, даже в заболоченной местности.

Минусы каркасных построек

• Типовые дома на основе каркаса ограничены по высоте. Исключение: для возведения многоэтажных каркасных построек используют технологию ДОК.
• Для каркасно-щитового строения перепланировка исключена. Для каркасно-рамочного дома возможность перепланировки необходимо уточнять: если стена не несущая, ее можно убрать или переместить.
• В стенах каркасных домов в зимнее время часто поселяются мыши. Они проделывают многочисленные ходы в утеплителе и хорошо зимуют. Исключить появление грызунов можно с помощью ультразвуковых отпугивателей.
• Главный недостаток каркасного дома — технология не обеспечивает естественного притока воздуха внутрь постройки. Заранее следует позаботиться о прокладке системы принудительной вентиляции и кондиционирования. Эти расходы увеличивают стоимость дома, зато обеспечивают комфортный микроклимат внутри круглый год.

Для рационалистов каркасный дом — оптимальное решение по соотношению цены и качества. Чтобы постройка служила долго и радовала своей функциональностью, достаточно выбрать грамотного подрядчика и заранее продумать пути компенсации недочетов каркасного строительства.

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка может крепиться 3 разными способами. Каждый из них предпочтителен в определенных условиях:

1. Когда обвязывают одинарными досками – крепление обычно производится к торцу вертикально размещенных стоек. В качестве крепежей выступают саморезы или обычные гвозди.
2. Другой вариант – тоже к торцу стоек, но путем врубки. Глубина врубки рекомендована в размере от 35% до 50% от толщины доски (бруска). Верхний конец стойки помещают в эту выемку. Реализовать этот способ труднее, чем первый, но при этом он и надежнее.
3. Стальные уголки – этот вариант может использоваться и как самостоятельное крепление, и как дополнение к другим. Крепежами здесь выступают саморезы.

Чтобы добиться качественного крепления и не столкнуться с трудностями, можно сочетать гвозди (саморезы) со стальными уголками. В «сумме» они дают очень высокую надежность. А для врубки нужно точно произвести расчеты и не менее точно разметить будущую обвязку, что бывает сложно сделать своими силами.

Крыша

Собирается на финальном этапе строительства. Ее прочность зависит от правильности установки лагов и количества снега, которое она может удержать. В регионах со снежными зимами кровлю делают более прочной.

Монтаж стропильной системы кровли

Мы поведали об основных узлах каркасного жилья. За рамками статьи осталось множество нюансов, которые знают и учитывают в работе профессиональные строители. Не думайте, что расходы на оплату их услуг — необоснованные траты. С их помощью вы будете знать, что дом построен точно, как предписывает канадская методика, он не рухнет через 10–15 лет, но без проблем прослужит больше века.
