Что такое вентили для системы отопления и в чем их отличия: игольчатый, регулировочный, для радиатора

Выбор

Как установить насос для отопления в частном доме своими руками

Игольчатое устройство может производиться из таких материалов, как чугун, бронза, нержавейка и хромомолибденовая сталь. На обычных трубопроводах, как правило, устанавливают самый простой и дешевый чугунный вентиль.

Если движение теплоносителя будет происходить в агрессивных средах, то устанавливают краны из нержавейки, бронзы или никеля. Данные материалы не подвергаются коррозии, в отличие от предыдущего вида. Устройства из углеродной стали используется при воздействии высокого давления на рабочую среду.

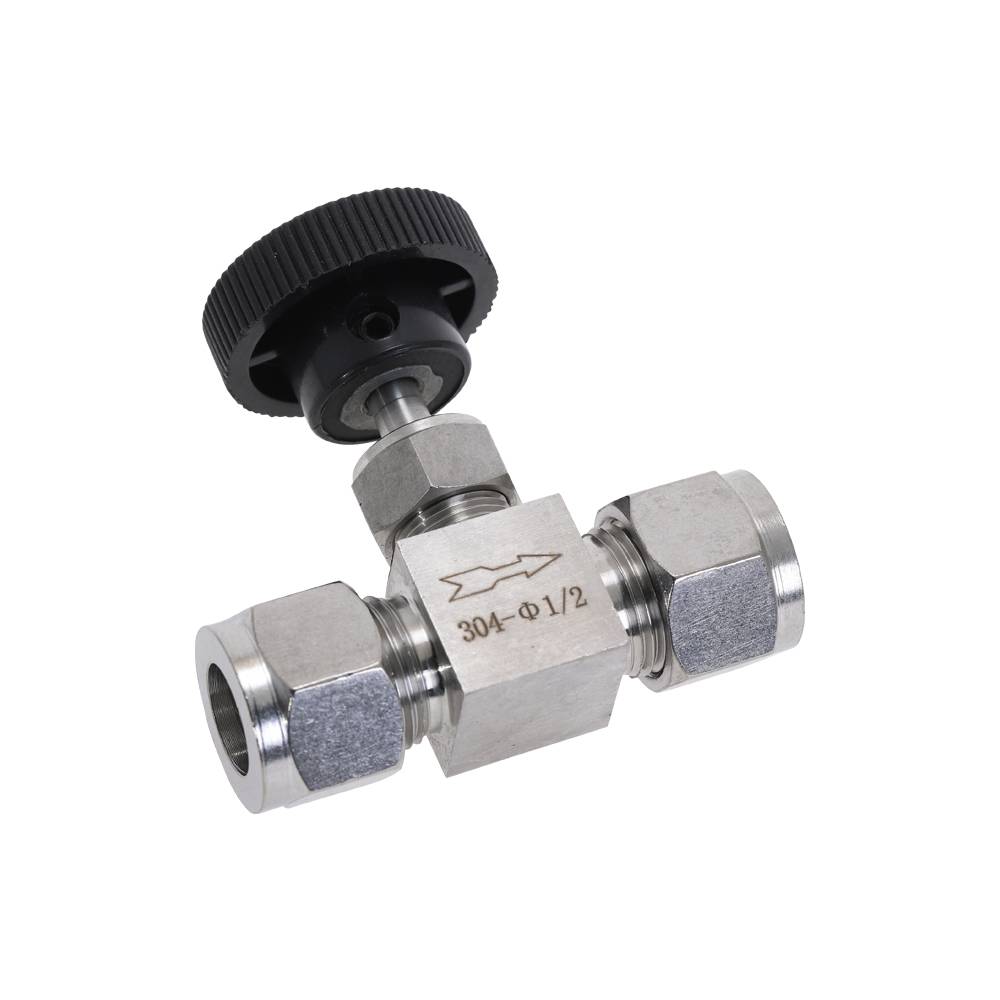

Игольчатый вентиль

Использовать данные виды запорно-регулирующей арматуры можно только при давлении от 0,5 до 70 МПа.

Кроме того, они должны соответствовать требованиям:

• при открытии крана игла не должна доставаться из гнезда, а при закрытии – касаться опоры;
• направления открытия и закрытия должны указываться стрелками;
• резьба в устройстве делается так, что его закрытие происходит на половине оборота;
• игла не должна полностью доставаться при полном ее выкручивании.

Материал оборудования выбирают в зависимости от теплоносителя. Кроме того, его можно применять в помещениях с постоянным перепадом температур и высокой влажностью, так как его корпус покрыт специальным веществом.

Устанавливают кран в верхней части отопительного прибора. Перемещение возможно благодаря запорному винту. При его отсутствии используют обычную отвертку. Монтаж крана осуществляется с противоположной стороны от движения теплоносителя. Его вкручивают по часовой стрелке до полного выхода воздуха.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

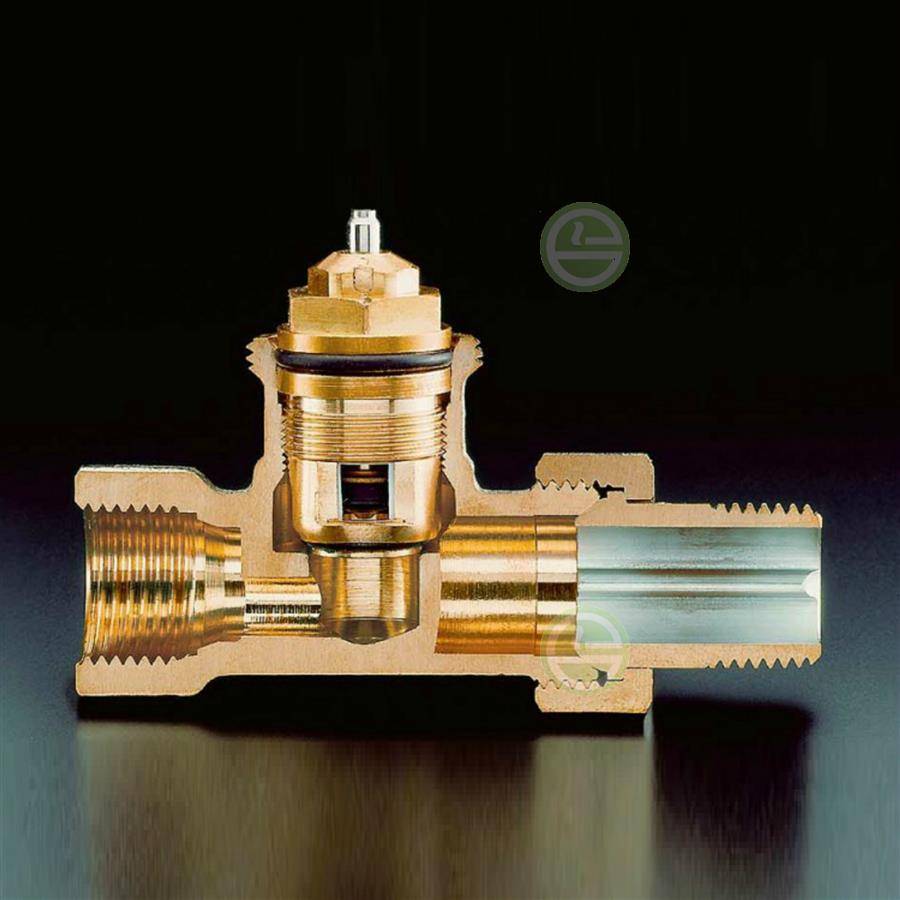

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);
• нержавеющей стали. Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

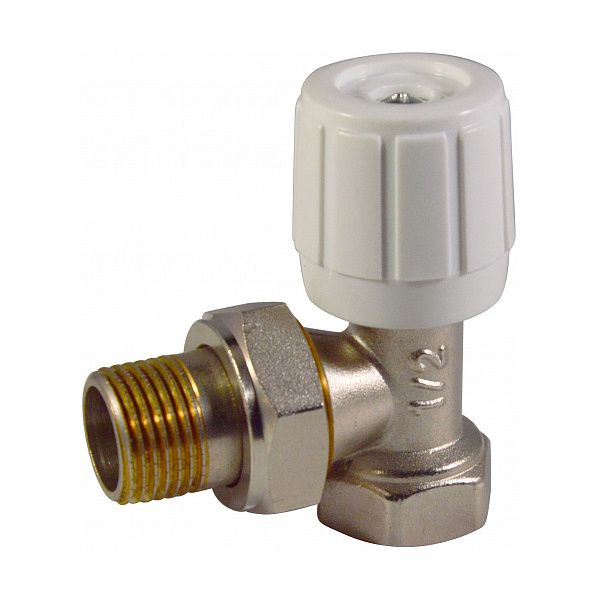

Прямой (проходной) клапан и угловой

Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Назначение арматуры радиатора

Арматура, устанавливаемая на радиаторы отопления, выполняет следующие функции:

1. Отключение;
2. Регулирование;
3. Освобождение прибора от воздуха;
4. Балансировка системы и ее отдельных элементов.

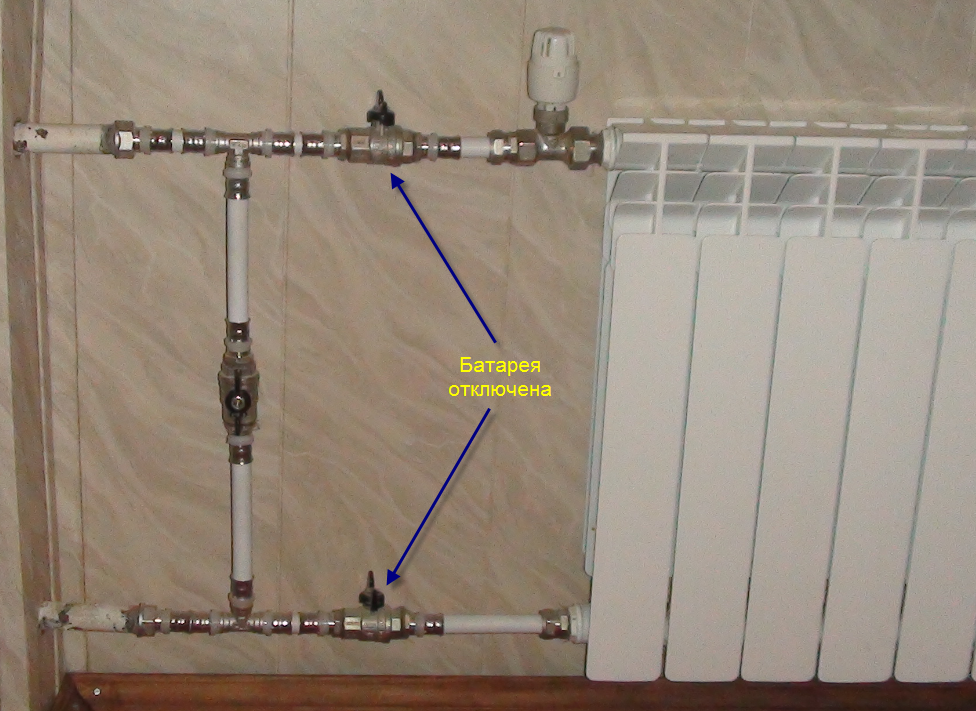

Первая функция – отключение – необходима для отсечения радиатора от действующих трубопроводов. Она необходима для снятия устройства при его выходе из строя, для промывки, изменения количества секций, устранения утечек.

Регулирование расхода теплоносителя производится количественным методом. Изменение объемного расхода позволяет управлять производительностью радиатора – снижать или повышать тепловую мощность, температуру.

Немаловажная операция – освобождение радиатора от накопившегося воздуха. Воздушные пробки и мешки значительно снижают качество работы устройства.

Балансировка производится применительно к каждому отдельному радиатору через призму влияния этой операции на работу всей системы. Непосредственно на радиатор балансировочные вентили ставят редко, но они – часто встречающийся элемент на отдельных ветках системы отопления.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Функциональное назначение вентилей отопления

Вентиль для отопления в разрезе

В автономных системах сложно регулировать степень нагрева воды в трубах. К тому же в комнатах дома нередко нужно установить индивидуальный уровень температуры. Простой балансировочный вентиль системы отопления решит эту задачу.

Все элементы отопительной схемы, которые предназначены для регулирования объема прохождения теплоносителя, носят общее название запорной арматуры. Она может выполнять несколько функций – ручная или автоматическая регулировка степени циркуляции воды, смешивание горячего и холодного потоков для оптимизации расхода энергоносителя. Так, вентиль для батареи отопления с термоголовкой может в автоматическом режиме ограничивать приток воды в радиатор.

Перед тем как выбрать вентиль для системы отопления нужно определиться с его основными эксплуатационными характеристиками:

• Режим работы системы – температурный и параметры давления (оптимальный и критический);
• Степень инертности работы устройства. Установив шаровые вентили можно оперативно перекрыть циркуляцию воды на определенном участке системы. Игольчатые же предназначены для плавной регулировки;
• Возможность автоматической работы. Устройства с элементами автоматического управления отличаются высокой стоимостью. Но их установка гарантирует нормальную работу всей системы отопления, а также освобождает владельца дома или квартиры от постоянного контроля.

Учитывая большое разнообразие моделей и типов запорной арматуры, в большинстве случаев сложно подобрать вентиль для радиатора отопления или простой шаровой кран. Для решения этого вопроса нужно выяснить виды и конструкционные особенности каждого вентиля регулировки отопления.

Все типы терморегулирующих вентилей для отопления разделяются по способу монтажа – горизонтальные и вертикальные. Это нужно учитывать при установке устройства в систему.

Регулировочные вентили отопления

Однако помимо вышеописанных типов запорной арматуры устанавливаются вентили для регулировки отопления. В качестве основного механизма перекрытия воды применяется игольчатая запорная конструкция или с регулировочной пластиной. В зависимости от выполняемых функций они разделяются на два типа:

• Автоматическая регулировка объема воды – чаще всего для этого используют конструкцию игольчатого вентиля для отопления;
• Смешивание 2-х потоков (с горячей и холодной водой) для создания нужного температурного режима. В автономном отоплении такие клапана монтируются на коллектор водяного теплого пола.

Вентили с термоголовкой

Вентиль с термоголовкой

Самая простая конструкция терморегулирующего вентиля отопления включает в себя игольчатый шток, который соединен с термостатическим элементом управления. В зависимости от температуры среды он имеет свойство расширяться или сжиматься. Так регулируется объем поступления теплоносителя в радиатор.

Это устройство монтируется непосредственно на входной патрубок радиатора. При выборе нужно учитывать, что балансировочные вентили для отопительной системы могут быть двух видов – с ручной установкой граничной температуры теплоносителя и с возможностью подключения к внешним датчикам. Последние называются сервоприводами и предназначены для монтажа на игольчатые вентили для радиаторов отопления или узлов смешивания.

Сервоприводы на коллекторе водяного теплого пола

В отличие от вентиля, предназначенного для отопления, сервопривод соединяется с внешним температурным датчиком или электронным блоком управления. При изменении каких-либо параметров нагрева воздуха в комнате или температуры на улице происходит смещение штока крана. Таким образом регулируется приток теплоносителя в конкретном участке системы.

Наружный термометр, подключенный к терморегулирующему вентилю, нужно монтировать в месте, на которое не падает прямой солнечный свет.

Можно ли использовать это устройство в комплекте с вентилем для радиаторов в отоплении? Чаще всего их монтируют на 2-х или 3-х ходовые клапан для смешивания горячей и холодной воды. Установка в батареях отопления нецелесообразна, так как регулировочный вентиль на радиатор будет выполнять те же функции, но стоимость его значительно меньше.

Наименование	Примечание	Цена, руб.
Шаровой вентиль Valtec ½”	Нержавеющая сталь	160
Игольчатый вентиль Fiv Oasi ½”	С возможностью монтажа термоголовки	310
Термоголовка Danfoss	Горизонтальный монтаж	816
Сервопривод Kermi	Установка через вентильный адаптер	703

Независимо от выбора вентиля для системы отопления: игольчатого, регулировочного, для радиатора, нужно правильно подобрать модель с соответствующим монтажным узлом. После установки устройства пропускная способность системы и ее характеристики не должны измениться.

В видеоматериале рассказывается о нюансах монтажа термостатического вентиля на радиатор в однотрубной системе отопления:

https://youtube.com/watch?v=83LWCYqAFEk

Технические параметры

К типам конструкции относятся шаровой, конусный терморегулирующий краны, а также кран Маевского.

Шаровой

Основу конструкции составляет подвижный затвор сферической формы — шар, с высверленным отверстием для пропуска воды. Шар соединён штоком с рукояткой, которой и приводится во вращение. Корпус крана изготавливается из стали, бронзы и латуни, а также из полипропилена.

Фото 1. Шаровой полнопроходный кран с полипропиленовым корпусом, подходит для труб из такого же материала.

Шаровые краны делятся на полнопроходные и стандартнопроходные. В системах отопления наибольшее применение нашли полнопроходные. За счёт отсутствия зауживания диаметра трубы они делают возможным максимально использовать теплоотдачу радиаторов.

Простой алгоритм выбора шарового крана: если материал трубопровода системы — полипропилен, то оптимальным решением станет установка полипропиленового прибора. В остальных случаях необходимо монтировать оборудование с металлическим корпусом. Рекомендуется приобретать изделия известных изготовителей.

Внимание! Шаровой кран можно открыть лишь наполовину, но эксплуатировать в таком режиме его нельзя — сильно увеличивается износ деталей

Конусный

В конусном кране регулирующий затвор имеет форму усечённого конуса. При вращении рукоятки конус перемещается по резьбе, плавно регулируя сечение просвета. Наибольшее распространение получил латунный и бронзовый корпус, полипропиленовые модели только набирают популярность.

Фото 2. Конусный кран в разрезе, выполнен из латуни и бронзы, настраивает температуру только приблизительно.

Конструкция конусного крана существенно уменьшает внутренний диаметр трубопровода, в системе с таким добавочным сопротивлением должны строго соблюдаться параметры теплоносителя. Дополнительно потребуется проводить регулярную очистку крана, зачастую демонтировав его с трубопровода.

Конусный кран поможет настроить температуру в помещении лишь приблизительно.

Подбирают конусные краны также, как шаровые: по материалу трубопровода. Надёжность металлической арматуры выше пластиковой, но последняя несколько дешевле.

Кран «Маевского»

Такое оборудование для спуска воздуха представляет собой металлический запорный клапан игольчатого типа. Шток клапана перемещается путём вращения четырехгранного винта с помощью отвёртки или специального ключа. Поступающую с воздухом воду необходимо собрать в ёмкость.

Фото 3. Кран Маевского на радиаторе отопления, поворачивает вращением винта отверткой или специальным ключом.

Если радиатор не оборудован краном Маевского на заводе, то при покупке обратите внимание на присоединительный размер — он должен совпадать с размером трубопровода

Важно! Пропускная способность крана очень мала, не применяйте его для удаления больших объёмов воздуха, например, из гидроаккумулятора

Важно! Пропускная способность крана очень мала, не применяйте его для удаления больших объёмов воздуха, например, из гидроаккумулятора

Терморегулирующий

Самую сложную конструкцию имеет трубопроводный кран с термостатной головкой. Управление нажимным штоком осуществляет специальная ёмкость (сильфон), заполненная жидкостью или газом. Используя свойства изменения объёма сред при повышении температуры, сильфон, воздействуя на рабочий конус, регулирует расход жидкости.

Начальное положение сильфона задаёт пользователь с помощью цифрового контроллера или вращением механической рукоятки. В сложных системах автоматического управления положение штока задаёт специализированный компьютер, который обрабатывает информацию с внешних датчиков и управляет электрическим приводом.

Фото 4. Терморегулирующий кран для радиатора со специальным сильфоном, который заполнен газом или жидкостью.

Чтобы ориентироваться в арматуре для бытового применения, достаточно обратить внимание на маркировку:

• изделия с буквой G используются в однотрубных системах;
• с буквой N — в двухтрубных;
• направление потока воды в рабочем положении отмечено стрелкой на корпусе крана.

Справка! Для уменьшения влияние радиатора на термостатную головку, она располагается под углом 90 градусов к плоскости батареи.

Термостатические вентили для радиаторов

Термовентиль в разрезе.

Первыми рассмотрим вентили, которые за счет уменьшения условного прохода могут регулировать температуру в батареях. Они называются термостатические вентили для радиаторов отопления. Как мы уже сказали, есть ручные и полуавтоматические. Полуавтоматические – потому что могут работать в обоих режимах.

Есть разные конфигурации:

• прямые;
• угловые;
• с обычной и повышенной пропускной способностью – вторые применяются для однотрубных систем.

Вентили для радиаторов термостатические устанавливаются на подаче. Если арматура работает в ручном режиме, то настройка осуществляется один раз. Опытным путем вы выставляете необходимое положение затворного конуса, ориентируясь по температуре батарей. Неудобство в том, что с изменением погоды температура воздуха в помещении будет скакать. А если у вас центральное отопления, то появляется еще один нестабильный фактор – теплоноситель. Степень его нагрева тоже меняется в зависимости от погоды, за этим следят уже в котельной.

В головке есть сильфон – это капсула, в которой есть рабочее вещество. За счет его теплового расширения капсула увеличивается в объёме и давит на запорный конус. В механических термоголовках нельзя влиять на степень теплового расширения рабочего вещества, поэтому регулировка осуществляется изменением расстояния от сильфона до конуса. В электрических головках вокруг сильфона намотана спираль, за счёт ее нагрева происходит тепловое расширение. В этом случае можно контролировать подачу тока на спираль, соответственно, влиять на изменение размеров конуса. Встроенный датчик температуры контролирует этот процесс.

Запорные вентили отопления

Этот класс предназначен для регулировки прохождения объема теплоносителя на определенном участке системы или всей магистрали в целом. Запорный игольчатый вентиль для отопления монтируется на тех участках трубопровода, где необходима плавная регулировка объема жидкости – в коллекторах теплого пола, в радиаторах. Шаровые модели предназначены для оперативного перекрытия жидкости.

Шаровой вентиль

Шаровой вентиль Этот тип вентилей появился относительно недавно – 20-30 лет назад. До этого в конструкции использовался игольчатый шток, который не обеспечивал оперативное перекрытие воды.

Конструкция шарового вентиля проста – в качестве запорного элемента используется шар со сквозным отверстием. При его повороте смещается ось отверстия, в результате чего частично или полностью перекрывается поток теплоносителя. Чем отличается игольчатый вентиль для отопления от шарового? В последнем диаметр отверстия всегда меньше сечения трубы. Поэтому на этом участке магистрали происходит увеличение гидравлического сопротивления.

• Обвязка радиаторов — в конструкции байпасов;
• В ключевых узлах отопления, где вероятность поломки высока;
• Перед каждым радиатором.

Нужно помнить, что принцип работы шарового крана не подходит для регулировочного вентиля на радиатор отопления. С его помощью невозможно регулировать объем потока теплоносителя с должной точностью.

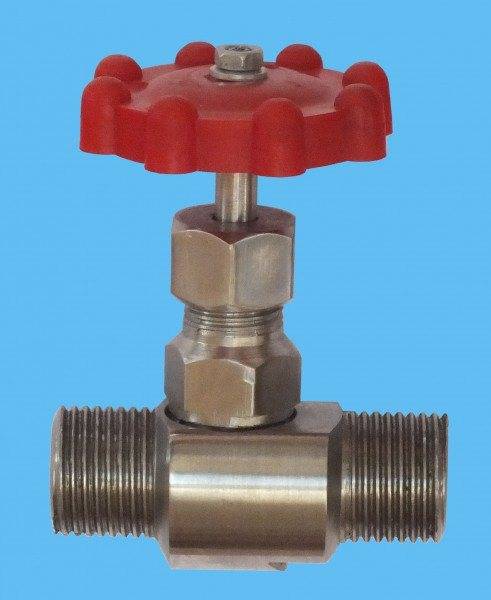

Игольчатый вентиль

Игольчатый вентиль отопления Каждый терморегулирующий вентиль отопления имеет игольчатый шток, необходимый для перекрытия воды в трубах. Он располагается перпендикулярно относительно плоскости трубы, а на его торце находится седло, блокирующее поступление теплоносителя.

Он может быть установлен не только в качестве вентиля для батареи отопления, но и на тех участках системы, где требуется плавная регулировка объема воды. Запорный игольчатый шток вращается на внутренней резьбе в корпусе вентиля, уменьшая (увеличивая) проходную способность канала крана. Благодаря простому принципу работы игольчатый вентиль в батарее отопления может работать в нескольких режимах:

• Ручное регулирование;
• Установка сервомеханизмов, соединенных с датчиком температуры, позволит автоматически изменять объем поступления теплоносителя в радиатор или определенный участок отопления;
• Дополнительный блок внутри вентиля для радиатора отопления изменяет положение штока в зависимости от температуры воды и установленных пользователем значений.

Кроме этого, игольчатые вентили для отопления различаются по типу крепления – фланцевые или на резьбовом соединении. Также при выборе следует учитывать форму канала, которая может быть прямоточная или угловая. В автономных отопительных системах частного дома чаще всего применяют прямоточные модели, так как значение давления в трубах не превышает 5 бар. Угловые вентили монтируют в магистралях, где возможны резкие перепады давления и требуется полная герметизация прохода в случае резкого скачка напора жидкости или газа.

Виды кранов

При выборе запорной арматуры следует разобраться в существующих видах, чем они отличаются друг от друга:

• Шаровые — деталь затвора арматуры имеет шаровую форму, в ней имеется отверстие для пропуска теплоносителя, либо для закрытия доступа. Отсутствует возможность четко регулировать поступление воды в радиатор. Такой кран либо перекрывает доступ теплоносителя в батарею, либо позволяет теплоносителю полностью проникать в отопительное устройство.
• Механические. Такой тип устройства позволяет и регулировать поток теплоносителя в радиаторе, и отключить доступ воды.
• Термостатические. Они оснащены термоголовкой. Внутри устройства содержится жидкость, которая регулирует температуру радиатора автоматически, при необходимости снизить — уменьшается поток воды, при необходимости повысить температуру — открывается больший доступ теплоносителю в батарею. Это позволяет регулировать температуру в комнате.
• Угловые или прямые. Устанавливаются в зависимости типа батарей.

Как мы видим, не всякий кран идеально подойдет для регулировки температуры отопления помещения. При выборе устройства необходимо помнить, что одни созданы для открытия или перекрытия доступа воды, без возможности регулировать степень нагрева, а другие способны выполнять эту функцию даже в автоматическом режиме.

Установка

Монтаж арматуры с креплением «Американка»

Способ установки крана на батарею отопления зависит от типа устройства. Арматура с соединением «американка» считается самым практичным. Его вкручивают в отрезок трубы, ведущей к радиатору. Для вкручивания используют ключ. Если в кране имеются выступы, то в этом случае подбирается надёжный профиль, чтобы он крепко был зацеплен. Соединение необходимо обязательно загерметизировать.

Для установки металлических шаровых кранов используют резьбовые муфты. Если в комплекте с запорной арматурой есть прокладка, то в этом случае не используют подмотку.

Если при эксплуатации системы обогрева кран на батарее отопления течет, это свидетельствует о некачественном материале, либо об испорченной прокладке.

При выборе арматуры важно обращать внимание на то, из каких материалов она сделан, так как кран подвергается различным воздействиям. И если материал не позволяет их выдержать, то подобного рода поломки очень вероятны. Краны из некачественных материалов не прослужат долго

Краны из некачественных материалов не прослужат долго.

Кран Маевского в разрезе

Для стравливания воздуха из системы отопления устанавливает кран Маевского. Он позволяет избавиться от воздушной пробки в батареи, тем самым увеличив тепловую пропускную способность системы отопления и продлить срок эксплуатации радиатора. Современные устройства позволяют стравливать накопившийся воздух в системе без участия человека.

Кран на батарею отопления — зачем он нужен?

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

• механические, с возможностью настройки подачи теплоносителя вручную;
• электронные, которые управляются при помощи выносного датчика температуры;
• полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Виды кранов на радиаторах

На радиаторах отопления могут быть установлены разные типы кранов, которые обеспечивают регулировку теплопотока и поддержание нужной температуры в помещении. Вот некоторые из наиболее распространенных видов кранов, используемых на радиаторах:

1. Игольчатый кран

Игольчатый кран – наиболее распространенный тип крана на радиаторах. Он состоит из иглы, которую можно поворачивать, регулируя теплопоток в радиаторе. Поворачивая иглу в одну сторону, можно увеличить теплообмен, а в другую – уменьшить. Игольчатые краны обычно имеют шкалу с маркировкой, которая помогает определить положение иглы и температуру в помещении.

2. Задвижка

Задвижка – это особый тип крана, который работает по принципу открывания и закрывания теплопотока. Он может быть установлен на подачу или обратку радиатора. Задвижка позволяет полностью или частично перекрывать теплопоток, что особенно полезно при ремонте или замене радиатора.

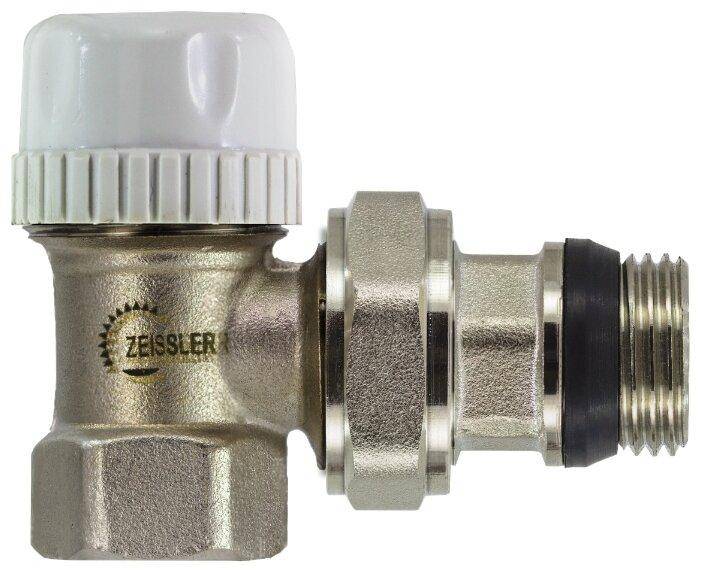

3. Термостатический кран

Термостатический кран – это кран, оснащенный термостатом, который позволяет поддерживать постоянную температуру в помещении. Термостатический кран может быть установлен вместо обычного игольчатого крана и автоматически регулировать теплопоток в радиаторе в зависимости от температуры воздуха в помещении.

4. Электронный кран

Электронный кран – это современная разновидность крана, который имеет электронный дисплей и позволяет регулировать температуру с помощью кнопок или пульта дистанционного управления. Электронные краны могут быть подключены к системе «умного дома» и интегрированы с другими устройствами.

Выбор крана на радиаторе зависит от индивидуальных предпочтений и требований, а также от особенностей системы отопления и конструкции радиаторов.

Достоинства и недостатки

Среди положительных сторон можно выделить:

• способность регулирования потока воды;
• благодаря качественным материалам, срок эксплуатации крана довольно велик;
• возможность замены изношенных уплотнителей;
• защита от гидроударов, возникающих под действием высокого давления;
• температура рабочей среды в системе отопления может находиться в пределах от -20°С до +200°С;
• способность выдерживания высокого давления;
• легкий монтаж и эксплуатация.

В качестве недостатков отмечают:

• невозможно использовать для грязной воды;
• односторонняя подача;
• огромная длина оборудования;
• при выходе из строя ремонт невозможен, поэтому следует покупать новый.

Разновидности термоголовок

Можно выделить 3 группы термоголовок:

• ручные;
• электронные;
• механические.

Все они выполняют одинаковую функцию, различается лишь принцип работы.

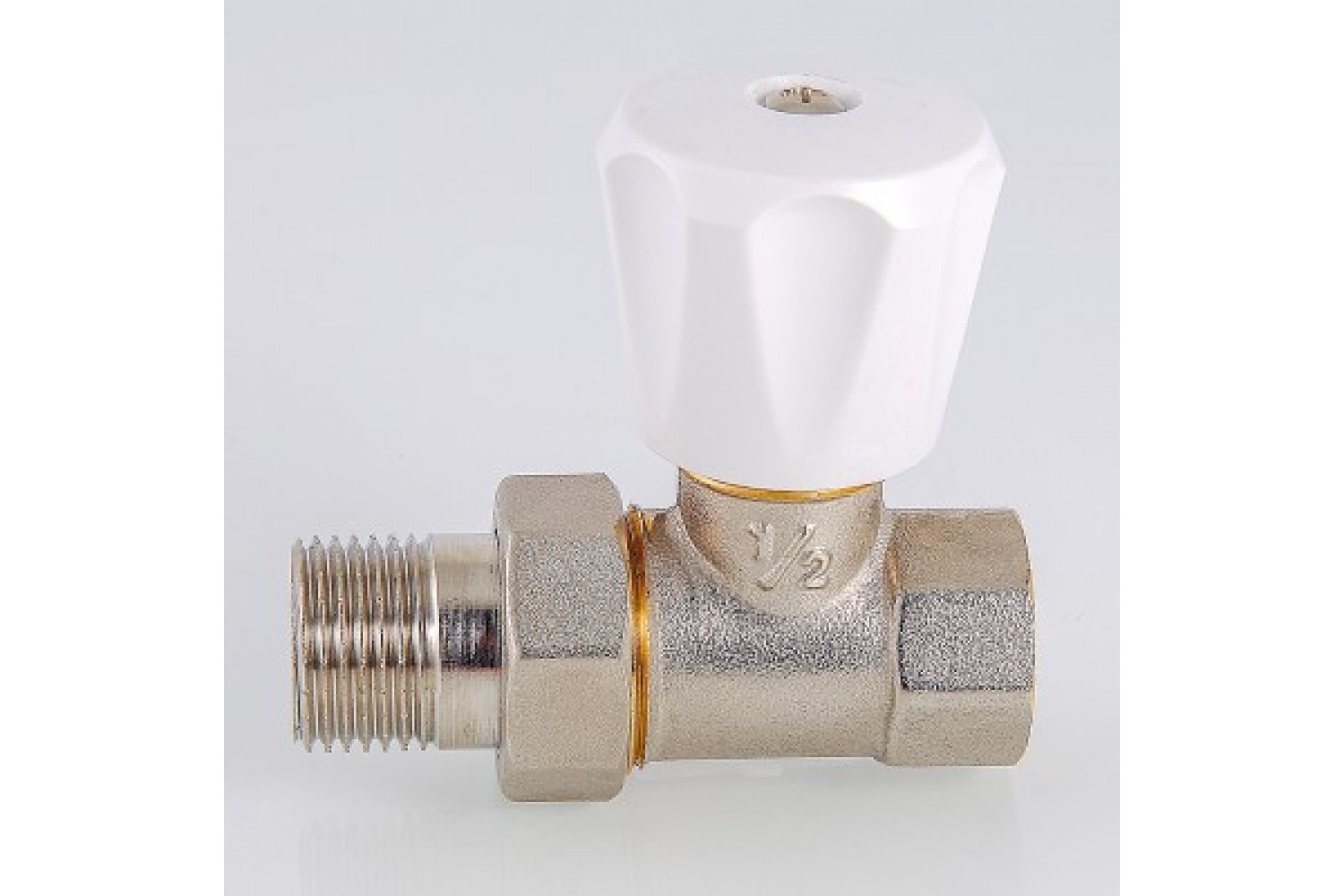

Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

Электронный терморегулятор

Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

Электронные

Что необходимо учитывать при установке кранов

При установке различных кранов необходимо учитывать, во-первых, личные предпочтения, то есть если ли желание переплачивать за более точную регулировку температуры, во-вторых, параметры комнаты, дома и так далее.

Инструкция по установке запорной арматуры различного типа очень схожа между собой. Обязательно нужно проверять все на герметичность, чтобы избежать несчастных случаев, также нужно учитывать удобство при эксплуатации таких устройств. Не стоит жалеть деньги на уплотнитель, лучше выбирать проверенных производителей.

Если же вы ничего не понимаете в установке запорной арматуры, то лучше проконсультироваться с профессионалом, какой именно тип крана вам лучше установить в своем доме.

Запорные краны

Простейшее приспособление, способное изменять температуру батарей, – это запорный кран. Он может на самом примитивном уровне управлять подачей горячей воды из отопительной системы дома. Запорная арматура имеет вид шарового краника, имеющего всего два положения:

• «закрыто» – движение горячей жидкости остановлено, батарея остывает;
• «открыто» – через радиатор проходит максимальный объем теплоносителя, и он греет в полную силу.

Существенным минусом применения запорного крана является необходимость постоянных манипуляций. Создать устойчивый температурный режим с помощью этого устройства невозможно.

Использовать кран для регулирования температуры радиатора можно, только если перед батареей установлен байпас (обходная труба). В противном случае закрытый кран нарушит циркуляцию теплоносителя в общедомовой системе.
