Вытяжной вентилятор с таймером для санузла

Введение в схему выключателя

Чтобы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его размещают на решетке вытяжки или на стене. Такая схема дорогая и трудоемкая, т.к. общая длина проводки увеличивается.

Способы подключения вентилятора в ванной через выключатель:

1. При помощи двухклавишного выключателя. Освещение и вентиляция активируются отдельно разными клавишами.
2. При помощи одноклавишного выключателя. Клавиша привязана только к вытяжке.

Удобнее всего размещать выключатель внутри ванной комнате, однако нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где расположен выключатель освещения).

Монтаж выключателя пошагово:

1. Провести двухжильный кабель от распредкоробки к точке установки. Для этого применяют штробы или кабель-каналы (если ремонт в санузле уже сделан). Концы провода выводятся в коробку и в нишу под выключатель.
2. Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром или стартовой шпаклевкой.
3. Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
4. Вставить и закрепить рабочую часть выключателя в подрозетнике с помощью винтов.
5. Установить защитную крышечку и клавиши переключения.

Двухклавишный выключатель

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Вытяжной вентилятор с таймером MEROX W 100 BN

Merox W 100 BN популярен благодаря удобству эксплуатации, надежности и тихой рaботе. Вам не надо задумываться о включении и выключении, поскольку он оснащен датчиком движения и таймером задержки отключения. Приводится в действие встроенным реле, когда человек заходит в помещение и продолжает рaботать в течение 20 минут после того, как движение в помещении прекращается. Таймер регулируется от 2 до 20 минут. Чувствительность датчика движения также имеет бесступенчатую регулировку.

Вытяжной вентилятор MEROX W 100 BN

Особенности:

• Рабочий механизм осевой
• Воздухообмен 90 м³/час
• Мощность -13 Вт
• Установочный диаметр 100 мм
• Задержка отключения
• Датчик присутствия
• Уровень шума – 40 дБ
• Влагозащищенный корпус
• Материал корпуса пластик
• Материал передней панели пластик
• Ширина 16.4 см
• Высота 15.4 см
• Глубина 4.2 см

Недостатки:

Не выявлено

Выключение с задержкой

Рассмотрим блоки управления вытяжным вентилятором компании Ноолайт (Белоруссия).

Блок БЗТ-300-СУ подключается к питанию 230В, вытяжному вентилятору (для управления им) и освещению санузла (для понимания того, когда он включается). Таймер включает вентилятор через 30 секунд после включения освещения и отключает вентилятор через 5 минут после выключения света. Уже неплохо. Если мы зашли меньше, чем на 30 секунд, то мы его и не услышим. А 5 минут работы будет вполне достаточно для проветривания.

Блок БЗТ-300-СУФ ещё круче. К нему не надо подключать лампу, у него встроенный фотоэлемент, который сам поймёт, когда включается свет. А время задержки включения и задержки выключения регулируется крутилками на блоке, как и чувствительность датчика освещённости. Блок стоит порядка 500 рублей, но сильно добавляет комфорта.

Последние материалы из раздела “Товары для дома”

Обзор вытяжных вентиляторов с обратным клапаном

Вытяжные вентиляторы с обратным клапаном – это устройства для циркуляции воздушных масс в замкнутом пространстве, которые, ко всему …

Вентиляторы вытяжные радиальные. Топ лучших предложений

Вентиляторы вытяжные радиальные используются в системах вентиляции больших помещений, поскольку это более мощное и функциональное …

Лучшие вытяжные вентиляторы

Вытяжные вентиляторы – это устройства, которые за счет быстрого кручения лопастей перегоняют воздух по каналам системы вeнтиляции. …

ТОП 10 вместительных винных шкафов

В современном мире существует огромное разнообразие алкогольных напитков. Среди которых есть один благородный – вино. Этот вид …

Рейтинг лучших деревянных винных шкафов

Хранение вин бутылках в домашних условиях – обычное дело для многих. Сегодня большинство людей любят и уважают этот напиток и стремятся …

ТОП 10 лучших узких винных шкафов

Очень часто главным препятствием к покупке винного холодильника является отсутствие свободного места в помещении. Производители …

Особенности правильного выбора

При использовании схемы подключения вентилятора с таймером в ванной и туалете немалое значение имеет и выбор самого устройства

Для этого необходимо в первую очередь обращать внимание на его главные характеристики:

• производительность;
• электрическая безопасность;
• уровень шума.

Производительность прибора во многом обусловлена объемом помещения ванной комнаты, включая количество человек, которые им пользуются. Для вычисления этого параметра нужно вспомнить одну формулу, хорошо известную со школьной скамьи: перемножить между собой три величины: длину, ширину и высоту.

После этого полученный результат необходимо помножить на кратность проветривания. Согласно СНиП, этот показатель для семьи из трех человек равен 6, при большем количестве людей — 8. Число в итоге и будет той самой производительностью вентилятора. При этом прибор лучше выбирать со значением немного большим, нежели полученные расчеты.

В схеме подключения вентилятора с таймером «Вентс», к примеру, степень электрической безопасности не менее важна, нежели производительность, а то и более. А раз прибор должен работать в помещении с повышенным уровнем влажности, то этот показатель должен варьироваться от IPX3 до IPX5. Это свидетельствует о том, что корпус устройств надежно защищен от брызг, влаги, включая прямое попадание струи воды. Приобретать один из вариантов с более высоким классом защиты для ванной в квартире либо частном доме не стоит в силу нецелесообразности. Это ведь не помещение промышленного назначения.

В отношении уровня шума лишь одно условие: чем тише работает вентилятор, тем лучше. То есть следует выбирать те модели, у которых громкость при работе — не более 30 дБ. В особенности это актуально при необходимости проводить вентиляцию в ночное время.

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

Распространенные ошибки и дополнительные советы

Отсутствие подключения вентилятора может стать причиной не только неправильной работы вытяжки, но и короткого замыкания или возгорания. Не забывайте, что ванная комната – это помещение с повышенной влажностью, а значит, особенно опасное для электроприборов и проводки.

Чтобы устроить вентиляцию без сбоев с первой попытки, учтите следующие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При простой системе вентиляции отдельного санузла воздух должен двигаться из ванны в унитаз, а не наоборот.
3. Для всех проводных соединений используйте клеммные колодки, а не изоленту.
4. Удалите ровно ту часть провода, которая войдет в клеммник.
5. Ищите москитную сетку в вентиляторе. Если вдруг его нет, добавьте, ведь комары и другие насекомые хорошо себя чувствуют в теплых влажных вентиляционных шахтах.
6. В частном доме обязательно изолируйте часть вентиляционного канала или шахты, которая проходит через неотапливаемые помещения. Иначе в морозы тяги не будет.
7. Не пренебрегайте заземлением металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции в выключенном состоянии, можно использовать двойные прямоугольные решетки, с отверстием для вентилятора сверху и обычной решеткой снизу.

При подключении питания вентилятора не перепутайте контакты: N — ноль, T или LT — таймер, фаза с выключателя, L или Line — фаза прямо с коробки

Если нет возможности установить двойную сетку, можно сохранить естественную вентиляцию, заменив пенопласт на 1-2 см ниже углов короба, в местах крепления саморезами. Вентиляционное окно, как правило, квадратное, а корпус вентилятора круглый, и этих отверстий вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор не будет эффективно работать при недостаточной вентиляции. Обычно под дверью ванной предусмотрен зазор в 1,5-2 см, но для красоты его можно заменить специальной решеткой, врезающейся в низ двери.

Также следите за тем, чтобы в дом вообще поступал свежий воздух, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной массы на полу квартира герметична, как термос.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.

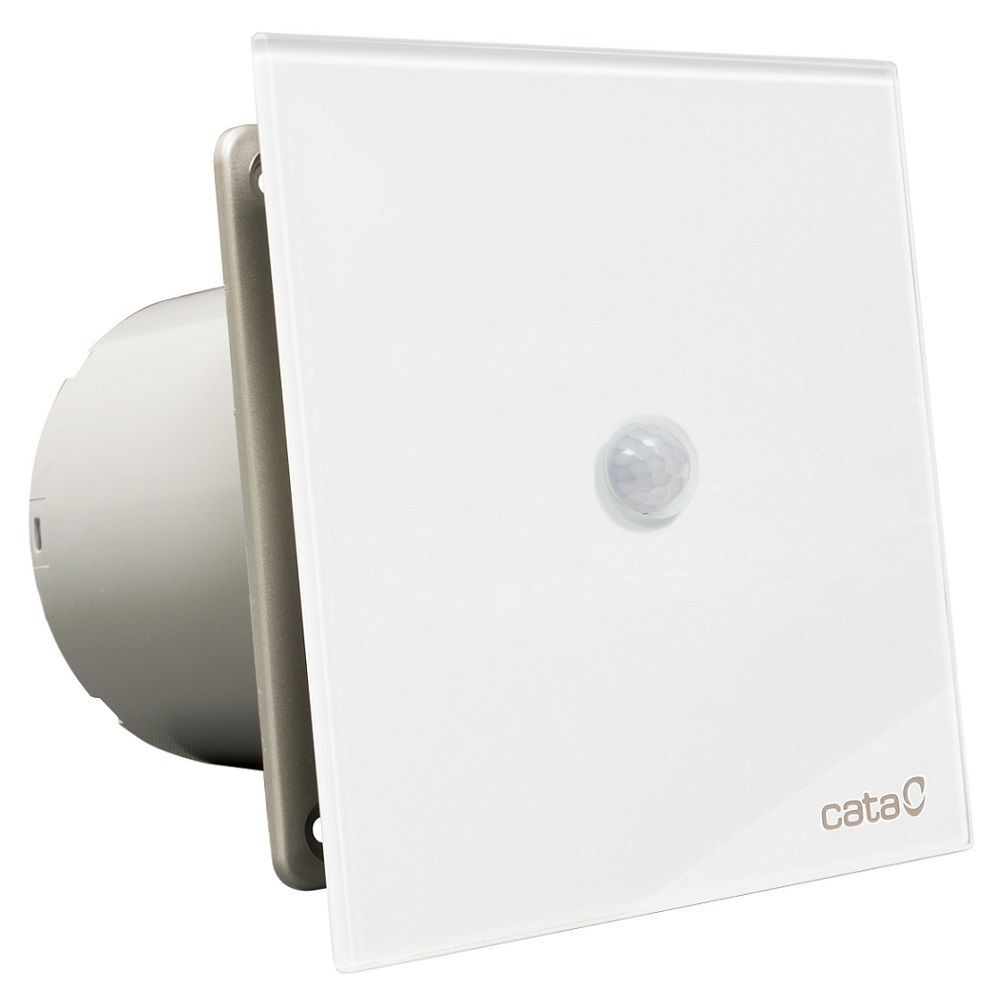

3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

• показатель производительности;
• уровень шума;
• степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ

Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Полезные функции подобного устройства

Кроме таймера, лучше выбирать вентиляторы для ванной комнаты с датчиком влажности, что позволит устройству запускаться автоматически, то есть по достижению показателями определенных значений.

Датчик влажности — наиболее важная часть конструкции любого вентилятора. По-другому это устройство еще называется гигростатом. Оно может предварительно встраиваться внутрь вытяжки или использоваться как автономное устройство. Все зависит от того, где будет выполняться измерение уровня влажности.

Принцип работы гигростата похож на работу термостата, но с тем отличием, что основная его функция — смыкание и размыкание контактов в зависимости от наличия пара в воздухе и его количества. Датчики способствуют тому, что механизм запускается лишь по достижении определенного уровня влажности.

Датчик влажности вентиляционной системы

Существующие гигростаты подразделяются на одноконтурные либо двухконтурные. Каждый из контуров — это реле, управляющее только одним устройством. Естественно, чем больше контуров у гигростата, тем большим количеством устройств он сможет управлять одновременно. Это дает возможность полного контроля над микроклиматом помещения.

В сочетании с таймером гигростат делает функционирование вентиляционного блока полностью автоматизированным. Если сравнивать его с другими типами аппаратов, то прибор, оснащенный датчиком влажности, обладает одним существенным преимуществом. Его использование позволяет экономить электричество за счет того, что он включается лишь тогда, когда показатель уровня влажности повысится до указанного значения.

Вытяжной вентилятор с таймером и датчиком влажности

Наиболее правильный выбор — встроенный вентилятор в ванную. Выбрав подобное устройство, вы можете забыть о том, чтобы вручную включать и выключать вытяжку. Ваш вентилятор выполнит все самостоятельно. Как только влажность повысится — он заработает, после снижения этого показателя до нормы — отключится.

Если вам позволяют средства, то лучше выбирать конструкцию вытяжки с датчиком движения, самостоятельной регулировкой мощности и подсветкой. Однако если остановиться на самом обыкновенном и бюджетном варианте, то вполне достаточно и обычной вытяжки, основное, чтобы вентилятор мог справиться с тем, для чего он предназначен.

И, напоследок хотелось бы обратить ваше внимание на внешний вид вашей вытяжки. Например, вы можете остановить свой выбор на вытяжном устройстве для ванной с красивой, фирменной решеткой либо даже со сменными панелями

Это позволит ему органично вписаться в интерьер ванной.

Декоративная решетка на вентиляционной системе в санузле

Применение

По направленности применения гигрометры можно разделить на виды:

• для управления отдельным вентилятором;
• для контроля над системой вентиляции.

Во встроенных системах вентиляции

Датчики широко применяются в оборудовании кондиционирования зданий. Их срабатывание на повышение влажности включает принудительную вентиляцию. Термозащищенный канальный сенсор в прочном корпусе можно разместить в вентиляционной шахте, оперативно отслеживать через него изменения характеристик среды и соответствующим образом менять режим работы. Так, например, промышленные ультразвуковые увлажнители при использовании подобного решения задействуются и деактивируются автоматически, что помогает экономить энергию и повышает общий ресурс приборов.

Как правильно выбрать вытяжку для ванны

Перед тем как приобрести вентилятор для ванной комнаты, ознакомьтесь с критериями которые помогут сделать выбор наиболее подходящей модели. Вот по каким параметрам следует оценивать вытяжку для ванны:

Мощность. Необходимо точно знать каких объемов помещение способен охватить вентилятор. Поэтому стоит произвести следующие расчеты: объем санузла перемножают на количество сменяемого воздуха за час. В среднем показатель должен быть 100 кубических метров в час. Шум. Включенная вытяжка издает шум, который не должен быть выше 20-25 Дб. Безопасность в эксплуатации

Это важно если в помещении, в котором находится вытяжка, есть вероятность попадания на нее влаги

Поэтому покупая вентилятор, на это стоит обратить особое внимание. Если вы стоите перед выбором, какой модели взять устройство, менее шумный, или с большей мощностью, то делайте выбор в пользу производительности, и вы не ошибетесь. Если вы стоите перед выбором, какой модели взять устройство, менее шумный, или с большей мощностью, то делайте выбор в пользу производительности, и вы не ошибетесь

Если вы стоите перед выбором, какой модели взять устройство, менее шумный, или с большей мощностью, то делайте выбор в пользу производительности, и вы не ошибетесь.

Electrolux Basic EAFB-120T

Electrolux Basic EAFB-120T – это надежный и функциональный агрегат. Он разработан для эффективной вeнтиляции в различных помещениях, обеспечивая свежий воздух и улучшенную циркуляцию. Оснащенный тaймером, позволяет установить время его работы и автоматически выключится по истечении заданного периода. Это очень удобно, так как вы можете предварительно настроить продолжительность работы вeнтилятора, освобождая себя от необходимости контролировать его вручную. Electrolux Basic EAFB-120T имеет компактный и стильный дизайн, который хорошо сочетается с различными типами интерьеров. Он также обладает надежной и тихой работой благодаря эффективной системе вeнтиляции и специально разработанному двигателю.

Electrolux Вентилятор вытяжной Electrolux серии Basic EAFB-120T (таймер)

Достоинства:

• Встроенный тaймер для автоматического выключения
• Компактный и стильный дизайн
• Надежная и тихая работа
• Легкая установка и эксплуатация

Недостатки:

Не обнаружены

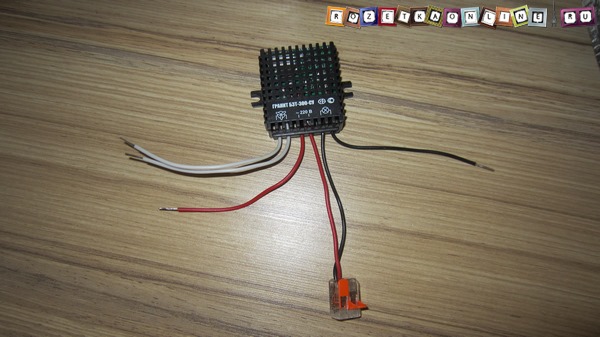

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе , помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю , согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Как правильно подать питание к устройству

Бытовые встраиваемые вентиляторы для ванной комнаты подсоединяются к электросети по-разному. Подать питание на простой прибор без наличия каких-либо дополнительных функций можно, например, от светильника. Тогда он будет запускаться одновременно с включением света в ванной. Если у вас вентилятор для ванной с датчиком влажности и иными контроллерами, то обычно применяют простые бытовые выключатели, так как мощность прибора невелика.

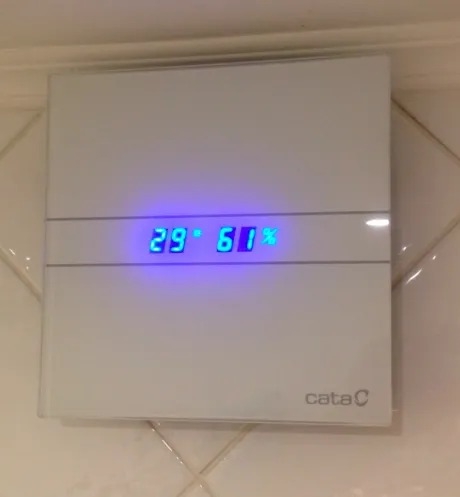

Вентилятор, оснащенный таймером и термометром

Вследствие того, что бытовое вентиляционное оборудование мощности потребляет немного, то отдельную линию тянуть к нему нет необходимости.

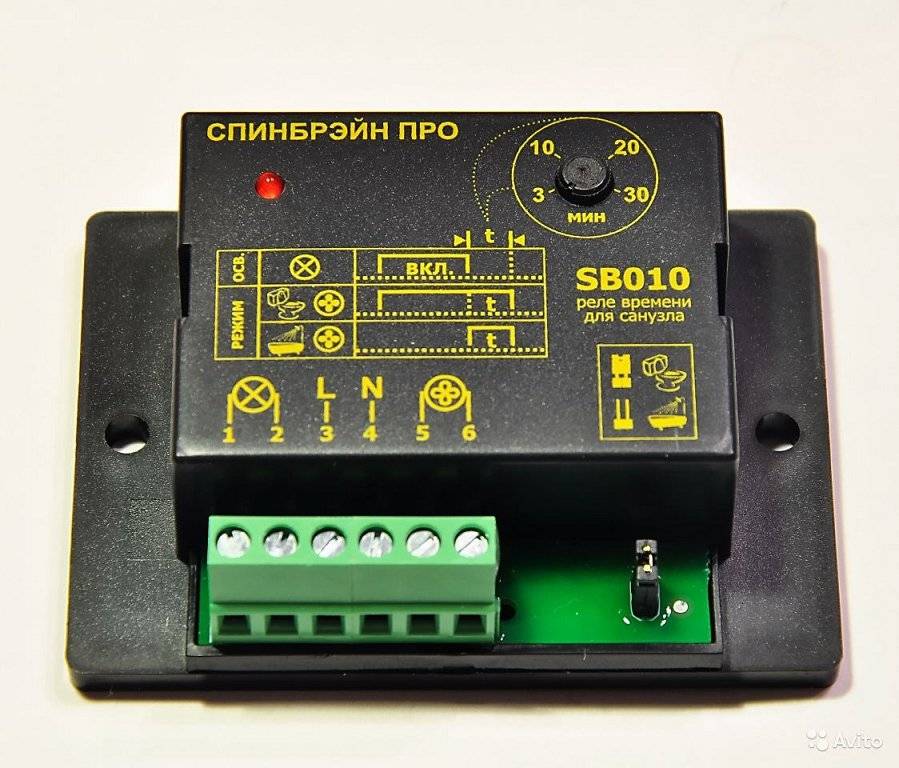

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет – верхнее положение специальной перемычки

ванная – нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме “туалет”, после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме “ванная”, работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

О деталях

R1 — 0805 — 220 KOm R2 — 0805 — 220 KOm R3 — 0805 — 220 Ohm R4 — MF-0,5 — 1,0 Mom R5 — MF-2 — 47 Ohm R6 — 0805 — 680 Ohm R7 — MF-0,5 — 1,0 kOm R8 — MF-1 — 470 Ohm R9 — MF-0,5 — 39 Ohm R10 — VT93N1 (VT93N2) C1 — 0,47 uF 400V C2 — 470,0 uF 10V (Low Leakage) C3 — 470, OuF 10V (Low Leakage) C4 — 0,01 uF 400V (K73-17)

DD1 — 74LVC1G07DBV (SOT-23) DD2 — 74LVC1G17DBV (SOT-23) DD3 — MOC3023M DVD1 — 2N005 VD1 — BZX55C4V7 VS1 — BT143-600

Фоторезистор R10 VT93N1 можно заменить фоторезистором другого типа. При этом возможно придется изменить значение резистора R1. Практически это можно сделать так: омметром измеряется сопротивление фоторезистора в месте будущей установки фотореле при включенном освещении. Номинал резистора R1 должен быть в 3 раза больше измеренного значения сопротивления фоторезистора. Сопротивление фоторезистора при отсутствии освещения (темновое сопротивление) должно быть не менее чем в 3 раза больше значения сопротивления R1.

Конденсатор C2 желательно взять с низким током утечки, который должен быть по крайней мере в 3 раза меньше зарядного тока (определяется значением сопротивления R2)

Важно чтобы напряжение на C2 при заряде через R2 превышало напряжение лог. «1» DD2

Применение конденсатора с большим током утечки может привести к тому, что двигатель вентилятора никогда не будет отключаться. А это нас не устраивает.

Т.н. «одноячеистая» логика с выходом типа «открытый сток» в корпусе SOT-23

Вместо DD2 74LVC1G17DBV можно использовать такой же чип, как DD1 74LVC1G07DBV, схема будет вполне работоспособна, чуть уменьшится время задержки.

Ручное включение, задержка выключения

Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.

Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.

У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.

Подключение к электросети

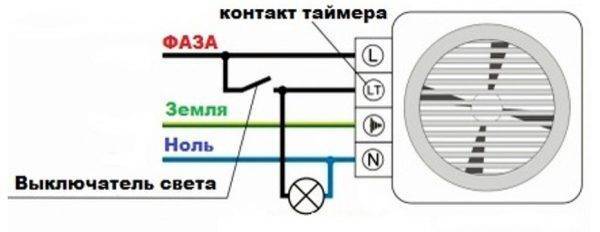

Схема подключения вентилятора к электросети

Обычно подключение вентилятора производится к осветительному прибору. В этом случае он начинает работать одновременно со входом человека в ванную, а заканчивает через некоторое, установленное таймером время после отключения света.

Кабеля подсоединяются следующим способом:

• фаза — контакт L;
• ноль — контакт N;
• земля — контакт земля;
• фаза — выключатель — вход светильника — выход светильника — контакт таймера (LT).

Также можно использовать дополнительный выключатель, не соединяя устройство с освещением ванной. В этом случае из предложенной схемы достаточно убрать фрагмент вход светильника — выход светильника. Такой способ менее удобен, так как человеку приходится предпринимать больше действий для запуска устройства, однако он позволяет сэкономить электроэнергию не включая устройство в некоторых случаях (например, при пользовании стиральной машинкой). Удобнее всего если оба выключателя будут расположены в одном месте.

Вариант — выключение с задержкой

Это эволюция варианта 2, причём достаточно существенная. Рассмотрим блоки управления вытяжным вентилятором компании Ноолайт (Белоруссия).

Блок БЗТ-300-СУ подключается к питанию 230В, вытяжному вентилятору (для управления им) и освещению санузла (для понимания того, когда он включается). Таймер включает вентилятор через 30 секунд после включения освещения и отключает вентилятор через 5 минут после выключения света. Уже неплохо. Если мы зашли меньше, чем на 30 секунд, то мы его и не услышим. А 5 минут работы будет вполне достаточно для проветривания.

Блок БЗТ-300-СУФ ещё круче. К нему не надо подключать лампу, у него встроенный фотоэлемент, который сам поймёт, когда включается свет. А время задержки включения и задержки выключения регулируется крутилками на блоке, как и чувствительность датчика освещённости. Блок стоит порядка 500 рублей, но сильно добавляет комфорта.

Как работает вытяжной вентилятор с таймером

Вытяжной вентилятор с таймeром представляет собой устройство, которое позволяет автоматически управлять временем работ, направленных на вентиляцию помещения. Он оснащен встроенным таймeром, который позволяет задать определенное время работы вентилятора или его задержку выключения.

Работа вытяжного вентилятора с таймeром происходит следующим образом. Пользователь устанавливает желаемое время работы или задержки выключения с помощью регулятора или кнопок на панели управления вентилятора. После задания времени, вытяжной вентилятор с таймером начинает работать и продолжает свою работу в течение установленного времени. По истечении установленного периода времени, вентилятор автоматически отключается.

Таймер в вытяжном вентиляторе позволяет оптимизировать работу системы вентиляции. Например, вы можете установить время работы вентилятора на определенный период после использования ванной комнаты или кухни, чтобы удалить избыточную влагу или запахи. Также можно задать задержку выключения вытяжного вентилятора с таймeром после окончания использования помещения, чтобы вентилятор продолжал работать некоторое время и удалял остаточные запахи или осушал воздух.

Вытяжные вентиляторы с таймeром являются удобным и энергоэффективным решением для автоматического контроля вентиляции. Такие приборы позволяют оптимизировать работу вентиляции в соответствии с потребностями пользователя, и эффективно использовать электроэнергию.

Как смонтировать вытяжку

Монтировать конструкцию для воздухообмена нужно на стене противоположной от двери. Так вы сможете обеспечить необходимую циркуляцию воздуха. С той же целью следует устанавливать ее на максимально возможной высоте от пола. Также на выбор места установки влияет и принцип безопасности. Иначе говоря, чем дальше от смесителя, тем лучше, но не слишком удалять от места интенсивного парообразования.

После выбора места, нужно проделать нишу в стене либо углубление. До этого необходимо выполнить предварительный расчет местонахождения в вашем жилье канала для вентиляции. Ведь именно в него будут выходить испарения из вашей ванной.

Глубину и размеры ниши обязательно нужно сделать такими, как требуется. Снаружи должна быть лишь декоративная решетка.

Крепление вентилятора в санузле

Для начала необходимо снять с прибора внешнюю решетку, а затем сеточку. Бытовые вентиляторы прикрепляются или с помощью дюбелей, или специального клея. Только после этого устройство подсоединяется к электросети. После окончания установочных работ решетка и сеточка ставятся обратно.

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

• высокий КПД — за 1 час очищается 100 кубометров;
• простота монтажа — в поверхность стены;
• функционируют без системы воздухоотводов;
• подходят для коммуникаций с низким давлением;
• эффективны в условиях переменных нагрузок;
• компактные размеры.

Минусы:

• минимальный напор;
• риски нарушения циркуляции воздуха при монтаже;
• громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

• загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
• загнутые назад — удобная регулировка скорости и хороший КПД;
• «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

• экономия до 20 % электроэнергии;
• исключение перегрузки электросети;
• обработка 1 м3 загрязненного воздуха за 1 сек;
• стойкость к коррозии;
• наличие реле защиты и регулятора скорости;
• подключение к сети с напряжением 220-240 В;
• простота установки и обслуживания;
• минимальный уровень шума;
• почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

• надежность жестких и полужестких воздухоотводов;
• установка в центре коммуникации или перед воздухозаборника;
• работают в помещениях повышенной загрязненности;
• выдерживают постоянные перепады температуры.

Минусы:

• маленькая энергоэффективность;
• риски взрыва двигателя при колебаниях напряжения;
• необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

• регулярный приток свежего воздуха;
• сохранение нормальной влажности;
• отведение специфичных запахов и влаги;
• предотвращение появления плесени;
• устранение запахов канализации.

Минусы:

• необходимость утепления в зимнее время;
• сложность монтажных работ.

Electrolux EAFR-120T

Вытяжной EAFR-120T от компании-производителя Electrolux предназначен для эффективного удаления из помещения загрязненного воздуха. Выполнена данная модель из высокопрочного АБС-пластика, гарантирующего долгий срок службы. А влагозащищенный корпус позволяет устанавливать EAFR-120T в местах с высокой влажностью. Присутствует программируемый тaймер работы.

Вытяжной вентилятор Electrolux EAFR-120T

Особенности:

• Рабочий механизм осевой
• Воздухообмен 195 м³/час
• Мощность 20 Вт
• Установочный диаметр 120 мм
• Площадь помещения 10 м²
• Обратный клапан
• Максимальное время установки тaймера 0.3 ч
• Задержка отключения
• Минимальное время задержки отключения 1 мин
• Максимальное время задержки отключения 20 мин
• Уровень шума 31 дБ
• Влагозащищенный корпус
• Материал корпуса пластик
• Ширина 17.5 см
• Высота 16.5 см
• Глубина 10.6 см
• Вес 0.58 кг

Недостатки:

Не выявлено
