Требования к вентиляционному выходу на крыше

Вентиляционные шахты частных домов

Расстояние от выхлопной шахты до конька крыши

Вытяжные шахты в частных домах строятся по тем же принципам, что и шахты в многоквартирных домах. Сначала выбирается тип вентиляции. Затем рассчитывается воздухообмен и на этой основе выбираются диаметры и формы вентиляционных каналов.

В частных домах вентиляционные шахты часто заменяются вентиляционными каналами. Места, где воздух поступает в дом и где он выводится на улицу, определяются планировкой помещений

Правильное расположение головки выхлопной трубы по отношению к крыше очень важно. На оголовке вентиляции в частном доме всегда стоит зонт

Как и вентиляционные шахты, воздуховоды в частных домах изготавливаются из пластиковых или металлических труб.

Вы можете сделать собственную вентиляционную шахту из других материалов:

• Доски, обшитые листовым металлом;
• Оштукатуренный кирпич.

Для улучшения аэродинамики и предотвращения образования конденсата стены изнутри утепляются тонким слоем минеральной ваты или войлока, который должен быть оштукатурен. Также можно изолировать шахту снаружи, что значительно облегчает дальнейшую эксплуатацию трубы.

Процедура теплоизоляции

1. Очистите поверхность стены.
2. Нанесите клей и плотно закрепите теплоизоляцию.
3. Закрепите изоляцию дюбелями.
4. Штукатурка.

Технология настолько проста, что ее может освоить любой домашний мастер.

Особенности монтажа и эксплуатации вентиляционной шахты

Вентиляционная шахта вентиляция изнутри

Вытяжные шахты – это очень большие конструкции, поэтому они используются либо в жилых домах, либо в отдельно стоящих домах с двумя и более этажами. Однако они позволяют реализовать качественную и относительно недорогую вентиляцию во всех помещениях.

Структура

Основной воздуховод с вертикальным сечением, обычно 30 x 60 см. Она начинается в подвале, проходит через все этажи и выходит на крышу.

• Небольшие боковые воздуховоды, соединяющие главный воздуховод с вытяжными отверстиями, расположенными в помещениях.
• Проходной узел вытяжного канала является точкой выхода системы на крышу.

Переходы вытяжных каналов, различные схемы монтажа

Вытяжной канал.

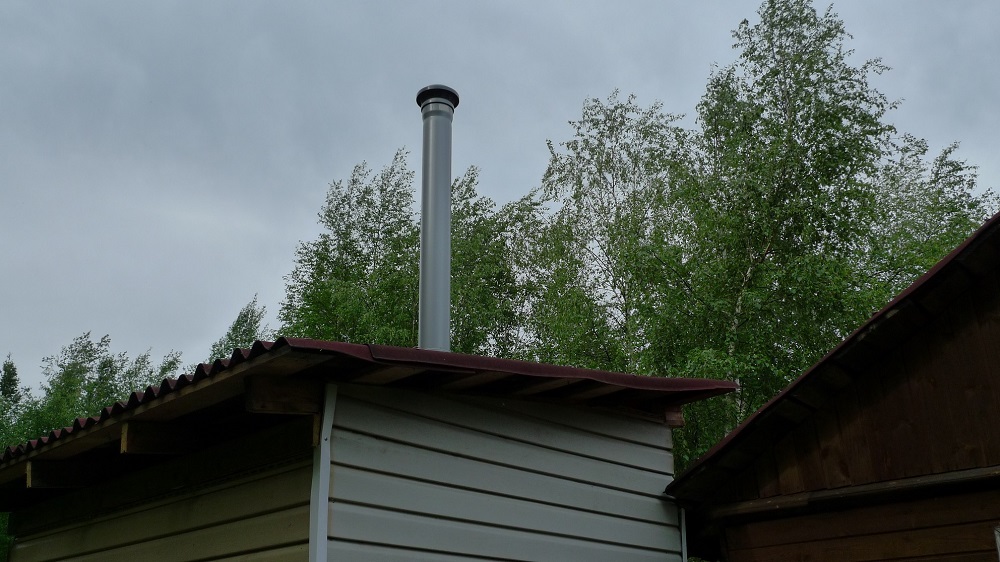

Пример вытяжного канала, поднятого над крышей

Специальный подвесной колпак завершает конструкцию, чтобы предотвратить попадание осадков в вентиляционную систему.

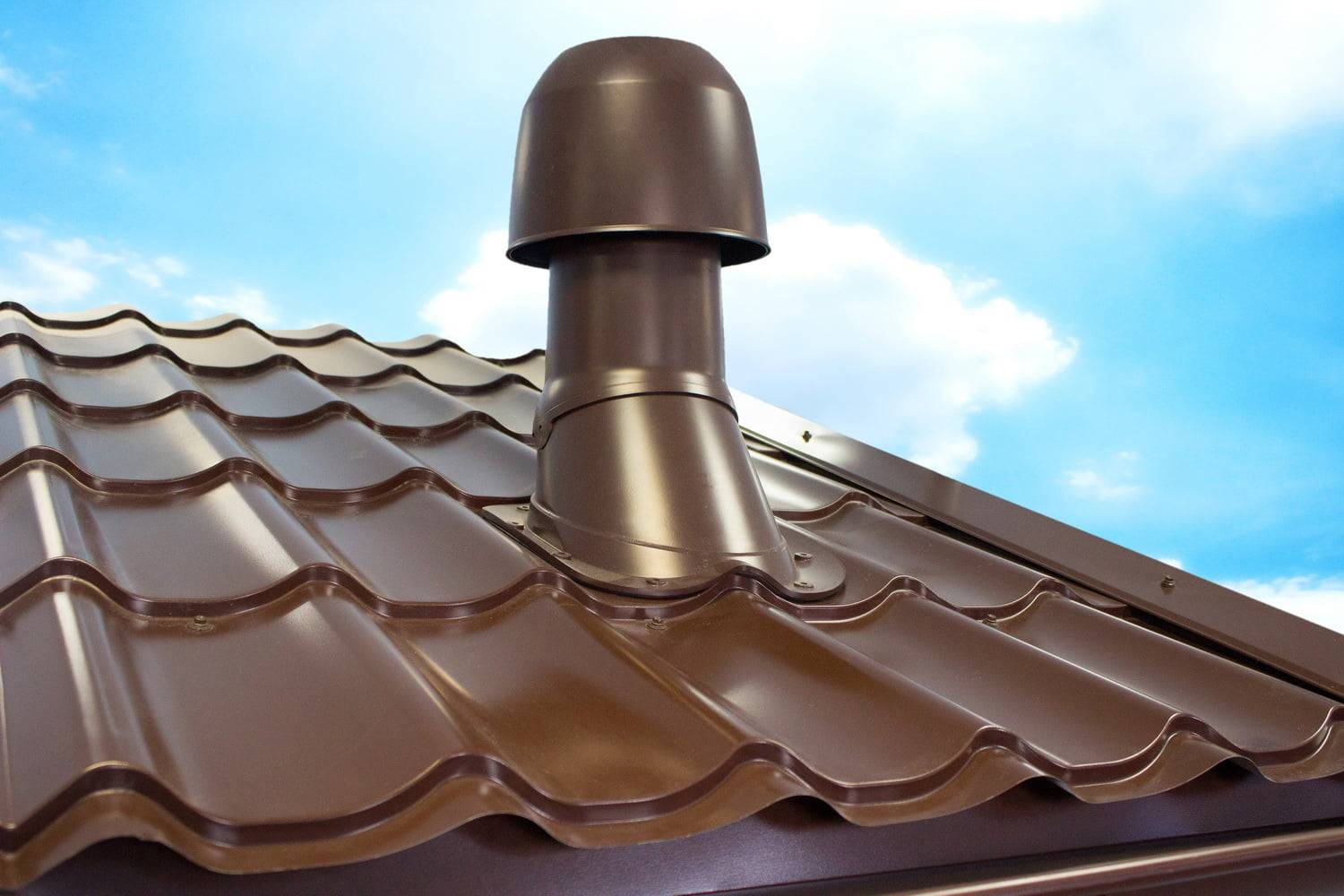

Пример подходящей вытяжки из нержавеющей стали

Шахтный вентиляционный рукав часто используется в производственных цехах, так как он позволяет быстрее и экономичнее подключиться к главному воздуховоду.

Высота

Схемы конфигурации для вентиляционных шахт с различной высотой

В руководящих принципах СНиП указаны следующие расстояния между выпускным каналом и воздушной точкой:

Направление	Расстояние, метры
Горизонтальный	10
Вертикальный	6

Высота над уровнем крыши определяется расстоянием выхода шахты от конька:

• Если расположение почти параллельно и не превышает 150 см, коробка должна быть выше конька минимум на 50 см. То же самое относится и к плоским крышам.
• Если расстояние составляет от 150 до 300 см, оба предмета можно разместить на одном уровне.
• Однако если расстояние превышает 300 см, отверстие располагается под углом 10 градусов над коньком.

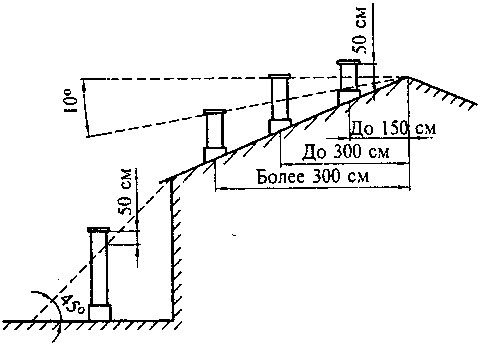

Расположение воздуховода в зависимости от расстояния от конька крыши

Обратите внимание, что в случае с предприятиями общественного питания нормы требуют обязательного возвышения шахты над коньком крыши не менее чем на 100 см. Материал

Материал

В жилых и общественных зданиях для строительства вентиляционной шахты со всеми воздуховодами обычно используется бетон, кирпич или дерево с облицовкой из оцинкованного железа. Внутренняя часть выложена войлоком, пропитанным глиняным раствором, и оштукатурена.

Промышленные здания изготавливаются из листовой стали.

Пожарная безопасность

Это очень важный момент в отношении всей системы вентиляции. Представьте, что при удачном использовании в вашем доме он создает воздушную связь между всеми комнатами и является идеальным местом для распространения пламени. Поэтому при монтаже воздуховодов следует использовать огнестойкие материалы или барьеры с аналогичными свойствами.

Изоляция

Слой изоляционного материала под металлической облицовкой

Что нужно, чтобы изолировать выходной воздуховод своими руками?

Давайте посмотрим:

• Устраняет возможность образования конденсата на поверхности трубы, который является причиной распространения плесени и образования льда в зимний период.
• Снижается теплоотдача, что благотворно влияет на тягу дымохода.
• Снижается риск возникновения пожара.
• Снижается воздействие шума и вибрации во время работы.

Толщина теплоизоляционного слоя должна выбираться в соответствии со следующими параметрами:

• Наличие точки росы.
• Форма и размер отстойника.
• Теплопроводность используемого материала.
• Разница температур между внутренней частью вентиляционного канала и зданием.

Процесс изоляции может осуществляться двумя методами:

1. Внешний. В основном это подразумевает нанесение изоляционного слоя на верхнюю часть коробки. В этом случае изоляционный материал можно легко поддерживать во время использования для предотвращения деформации.
2. Внутренние.

Это осуществляется следующим образом:

• Очистите внутренние стенки вала.
• Листы минеральной ваты приклеиваются на место.
• Закрепите с помощью дюбелей.
• Загрунтовать гипсом.

Уход

Поручите чистку вентиляционных шахт специалисту.

Как правило, воздушные шахты очищаются изнутри путем погружения в шахту сверху. При выполнении этих работ надевайте полный комплект средств индивидуальной защиты, включая респиратор.

Затем, используя прочную веревку со страховочной сеткой, медленно спуститесь вниз, чтобы осмотреть стены и очистить загрязненные участки. Под ним мусор убирается пылесосом.

Если размеры здания не позволяют проникнуть внутрь, для очистки боковых каналов можно использовать длинную щетку.

Профессиональные уборщики, возможно, не дешевы, но они не будут рисковать, проникая в узкие места, и обеспечат вам душевное спокойствие. Профессиональная команда также обычно дезинфицирует ваши воздуховоды.

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

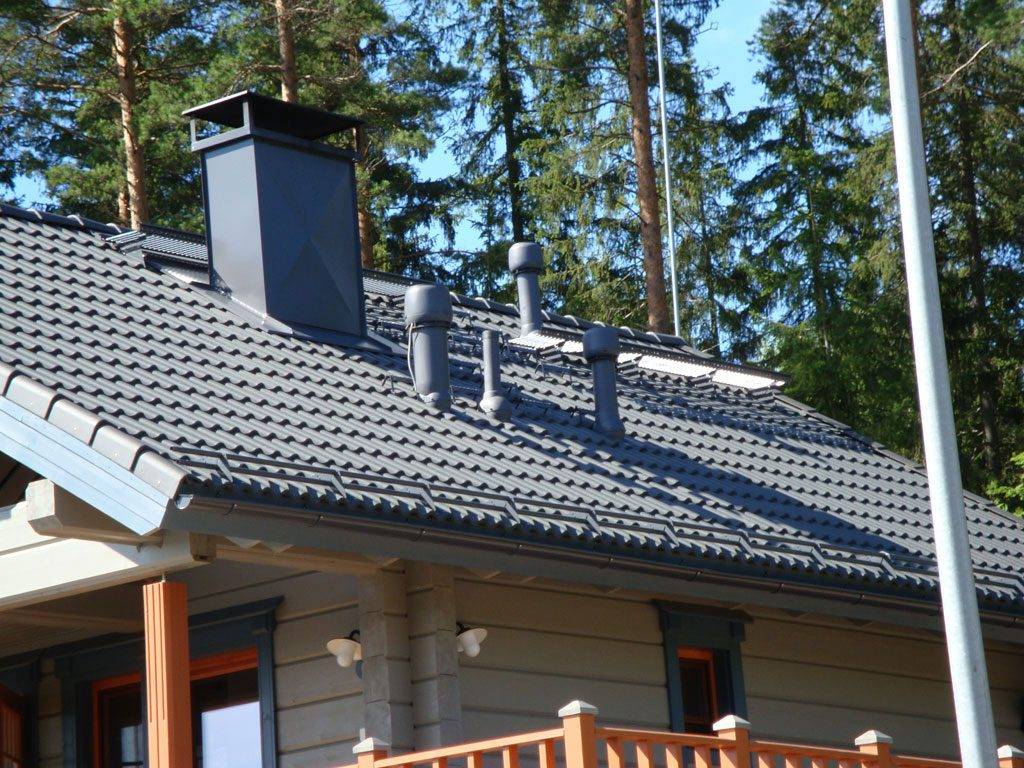

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

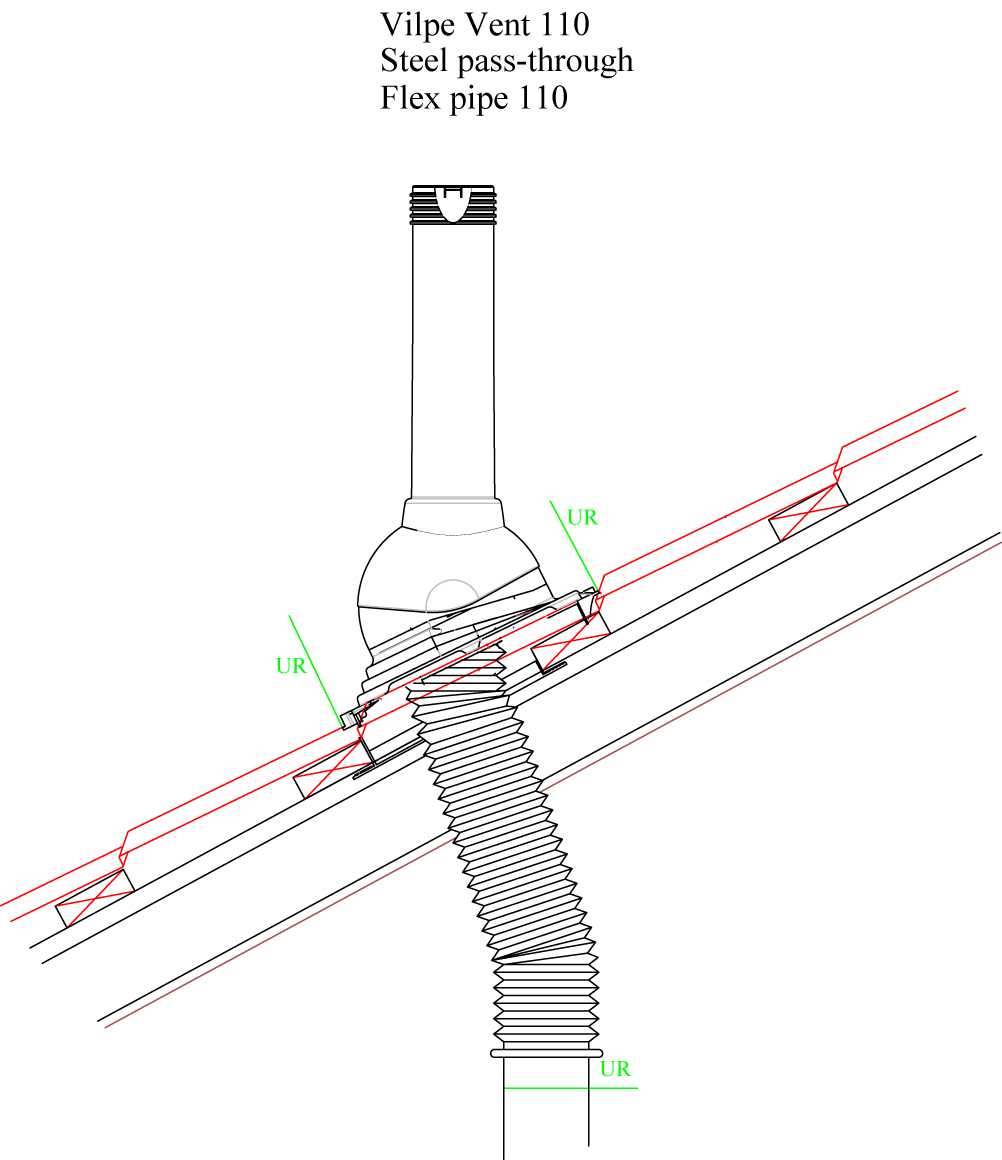

Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Как закрепить вентиляционные трубы

Трубы вентиляции выше полутора метров нужно укреплять, иначе из-за большой площади они повредятся от ветра. Для этого используют растяжки и металлоконструкции.

Существует два способа крепления вентиляционных труб на растяжках:

• Мягкие растяжки из оцинкованного троса или тонкой прочной цепи. Для их крепления на трубу надевают хомут с проушинами, к которым карабинами на равном расстоянии друг от друга крепят три и более троса. Оптимальный угол стыковки с воздуховодом – 45 градусов. Троса натягивают и зацепляют натяжителями к кровле.
• Жесткие растяжки (укосы) изготавливают из металлопрофиля. Их крепят к трубе хомутами и присоединяют к стропильной системе с анкерами или другим крепежом. Натяжение здесь не нужно, а для удержания трубы достаточно пары таких профилей.

Очень высокие трубы укрепляют и усиливают металлоконструкциями. Для этого варят каркас, внутрь которого помещают вентканал. Такие конструкции заказывают мастерской, а для крупных объектов – на заводе, производящим металлоизделия. Каркас закрепляют на стене или крыше хомутами и сбоку крепят трубу. Таким металлоконструкциям не страшны даже сильные порывы ветра.

1 Общая информация

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Разновидности вентиляционных выходов на крышу

Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?

1. Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
2. Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции.
3. Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
4. Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения.

Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.

Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума

Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет

Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам. Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.

Установка кровельных аэраторов

Каждый вид аэраторов имеет свои особенности и методики монтажа, которые подробно описаны в инструкции к ним.

Монтаж коньковых аэраторов

Данный вид аэраторов проще всех в установке, но из-за того, что его необходимо устанавливать по всей длине конька, нужно иметь точные размеры крыши и правильно рассчитывать количество устройств. Их рекомендуется устанавливать на крыше с уклоном 12-45 градусов.

Важно!
Монтируется такой аэратор исключительно на конёк, благодаря чему обеспечивается отличная циркуляция воздуха на чердаке. Нормы эксплуатации:

Нормы эксплуатации:

• Обязательно наличие отверстий на свесах, для способствования притока воздуха.
• Установка устройств по всей длине конька, чтобы они образовывали одну систему.
• Поверх аэраторов обычно кладут черепичные коньки, таким образом маскируя устройства и не портя внешний вид крыши.

Технология установки осуществляется с соблюдением следующих действий:

1. При помощи циркулярной пилы в основании вырезается паз под вентиляцию и прочие нужды системы. Если устанавливается только 1 аэратор, то отверстие должно быть расположено на вершине конька, если два – по сторонам от конька. Прорези делаются таким образом, чтобы они обрывались в 30 см от края конька.
2. Коньковая черепица должна располагаться по бокам конька.
3. Все сегменты должны складываться друг с другом, на примере деталей конструктора. К кровле аэратор крепится с помощью специальных гвоздей удлинённого типа или шурупов.
4. Профиль аэратора накрывается черепицей. Лепестки крепятся внахлест.
5. После необходимо герметизировать торцы аэратора там, где он соприкасается с кровлей.

Монтаж точечных аэраторов

Если нет возможности устанавливать коньковые аэраторы, то их можно заменить на точечные. Их необходимо несколько больше, но также нужно рассчитать площадь для их монтирования.

Как правило, они применяются:

• На кровельных покрытиях, где наклон менее 12 градусов, или же на плоских конструкциях.
• Для большей эффективности вентиляционной системы или в качестве дополнения.

1. Вырезается отверстие, которое должно подходить по размеру с внутренним зазором канала рядом с аэратором.
2. После монтируется юбка аэратора, которая крепится специальными кровельными гвоздями или другими крепежами.
3. Проклеивается верх юбки гидроизоляциоными материалами.
4. Юбку проклеивают гонтами черепицы, немножко подрезая в местах соприкосновения.
5. Поверх юбки одевается сетка аэратора, после она крепится саморезами. После устанавливают колпак и тоже фиксируют его крепежами.

Таким образом, используя советы и инструкцию, можно вполне успешно установить аэраторы любого типа модели на разные виды крыш. Устройства улучшат обстановку с влагой в доме, продлят срок эксплуатации материалов, из которых изготовлена крыша.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена.

Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж.

При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода.

В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов.

Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции

Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

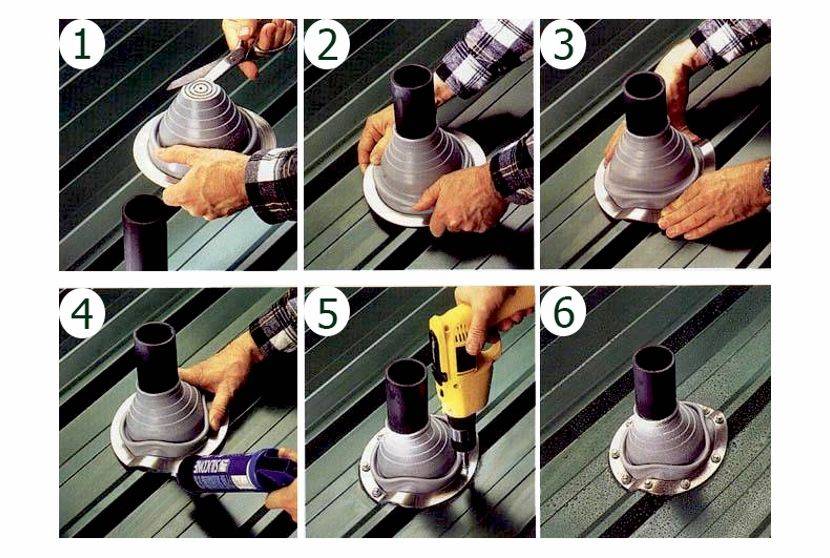

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Зачем нужны вентиляционные выходы на крышу?

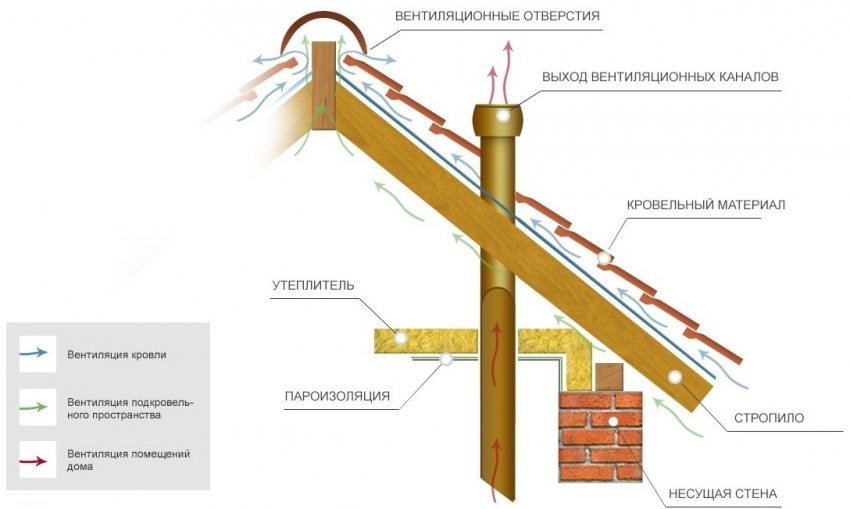

Вентиляционные выходы на крышу нужны для того, чтобы обеспечить эффективную и безопасную работу системы вентиляции в здании. Они выполняют следующие функции:

• Отводят отработанный воздух из помещений. В процессе жизнедеятельности человека и работы различных приборов в помещениях накапливаются разные загрязнения, такие как пыль, дым, газ, запахи, микроорганизмы и т.д. Эти загрязнения могут негативно влиять на здоровье и комфорт человека, а также на состояние оборудования и мебели. Поэтому необходимо регулярно выводить отработанный воздух из помещений наружу.
• Поддерживают оптимальный микроклимат в помещениях. В зависимости от сезона, погоды и нагрузки на помещение, температура и влажность в помещениях могут сильно колебаться. Это может создавать дискомфорт для человека и ухудшать работоспособность оборудования. Поэтому необходимо поддерживать оптимальный микроклимат в помещениях, регулируя температуру и влажность.
• Предотвращают конденсацию и плесень на крыше. В процессе отвода отработанного воздуха из помещений через вентиляционные выходы, может происходить конденсация влаги на поверхности кровли. Это может привести к образованию плесени, грибка и коррозии, что может повредить ее структуру и уменьшить срок службы. Поэтому необходимо предотвратить конденсацию и плесень, обеспечивая достаточный приток свежего воздуха.

Как видите, вентиляционные выходы на крышу играют очень важную роль в обеспечении качественной вентиляции здания. Они помогают создать здоровую и комфортную среду для человека и продлить жизнь зданию.

Пошаговая инструкция по монтажу

Технологически процесс установки вентиляционного грибка реализуется следующим образом:

• После подготовки точек монтажа создаются монтажные отверстия. С помощью комплектного шаблона производится раскрой ниши нужного формата на кровле.
• Если непосредственно под местом установки проходят коммуникации или элементы стропильной системы, то со стороны подкровельного пространства придется использовать колена, переходники и угловые адаптеры, которые позволят сместить канал подводки.
• Если кровля имеет металлическую основу, то после выреза отверстия края обрабатываются специальной антикоррозийной краской.
• После высыхания нанесенного покрытия в подготовленную нишу усаживается уплотнительное кольцо для грибка.
• Несущий элемент садится на силиконовый герметик и крепится шурупами.
• В кольцо с фланцем монтируется вентиляционный гриб и также фиксируется метизами.
• С тыльной стороны трубы соединяются с подведенным стояком – узел примыкания обрабатывается герметиком и фиксируется хомутом-держателем к ближней стропильной балке. Собственно, по этой причине стоит располагать точки выхода недалеко от элементов стропильной системы – они позволят произвести более надежное крепление на участке прохода трубы к отверстию в кровле.

Виды вентканалов для кровли

На сегодняшний день ассортимент вентиляционных систем довольно широк, и среди них существуют такие, как:

• с клапаном и без него;
• с тепловой изоляцией и неизолированные;
• с контроллером, который и регулирует открытие и закрытие клапанов.

Системы, которые нужно регулировать вручную, в большинстве случаев используются в тех моментах, когда нет необходимости в частом изменении вентиляционных режимов. В такую вентиляцию включается трос, контроллер, особый тип полотна и противовес.

Клапан контролируется механизмом, работающим на электрической основе с принципом работы в один оборот. Именно он контролирует клапан, который делается из нержавеющей стали, толщиной до 0.08 см.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).

6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Материал для изготовления грибка для вентиляционной трубы

Чтобы приспособление имело более привлекательный вид, его можно покрасить в тон цвета покрытия крыши. Поскольку изделия из черной стали выглядят непривлекательно, их принято украшать коваными элементами. К сожалению, у стальных моделей имеется существенный недостаток – их большой вес, поэтому такой вариант подойдет не для всех крыш.

В продаже можно встретить грибки, изготовленные из меди и легированной стали, которые отличаются прочностью, но при этом имеют высокую стоимость. Поэтому выбор материала, из которого сделано данное изделие, во многом зависит от финансовых возможностей владельца дома. Можно приобрести на рынке готовое приспособление на трубу или выполнить его своими руками, что вполне по силам домашним мастерам.

Вентиляция кровли из мягкой черепицы

Перед вентиляцией мягкой кровли стоят задачи:

• удаление конденсата;
• недопущение перегрева нижних слоёв кровельного покрытия;
• обеспечение температурного баланса на поверхности кровли.

При правильно организованном проветривании холодные потоки воздуха поступают в подкровельное пространство в местах свесов, а выходят через конёк или аэраторы.

Стрелки указывают направление потоков воздуха в подкровельном пространстве при правильном устройстве вентиляции

Вентиляция мягкой кровли бывает одно- или двухконтурной. Но чтобы она была достаточной, выполняют ряд условий:

• толщину воздушной прослойки между обрешёткой и утеплителем заранее просчитывают по углу наклона и длине скатов (но менее 4 см);
• делают дополнительные отверстия по низу ската, затягивая их перфорированной лентой, сеткой, гребнем, облицовывая свесы кровли воздухопроницаемыми софитами;
• устраивают зазоры на кровле в виде вентилируемых коньков или аэраторов для принудительной вентиляции.

Размеры

Канализационные части доступны в стандартном типоразмере. Это близко к типичным диаметрам канализации, но не позволяет сразу же подключиться к участку готовой сети. Система может быть легко собрана из компонентов одного типа, но для подключения к стандартной системе необходимы адаптеры.

Диапазон размеров канала:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм и т.д.

Диапазон размеров элементов канализации:

• 110 мм;
• 160 мм;
• 200 мм и т.д.

Все компоненты, необходимые для установки, доступны на рынке. В качестве соединителей используются специальные зажимы или подвесы, которые можно приобрести в любом сантехническом магазине. Единственной задачей, которую довольно сложно решить самостоятельно, будет выбор диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых много в сети. Перед осуществлением вентиляции из канализационных труб необходимо скачать вентилятор.

Его параметры послужат основой для расчета размеров вентиляционных каналов. Они подставляются в калькулятор и мы получаем лучший вариант для размера и других параметров воздуховодов. Остается только купить пластиковые изделия ближайшего размера и приступить к установке.

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

• обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах;
• наличие притока свежего воздуха;
• расположение грибка выше конька крыши;
• установка вытяжного вентилятора в длинном воздуховоде;
• монтаж отдельного газохода для котлов отопления;
• если вытяжка выводится в чердак, то он должен быть проветриваемым;
• возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.
