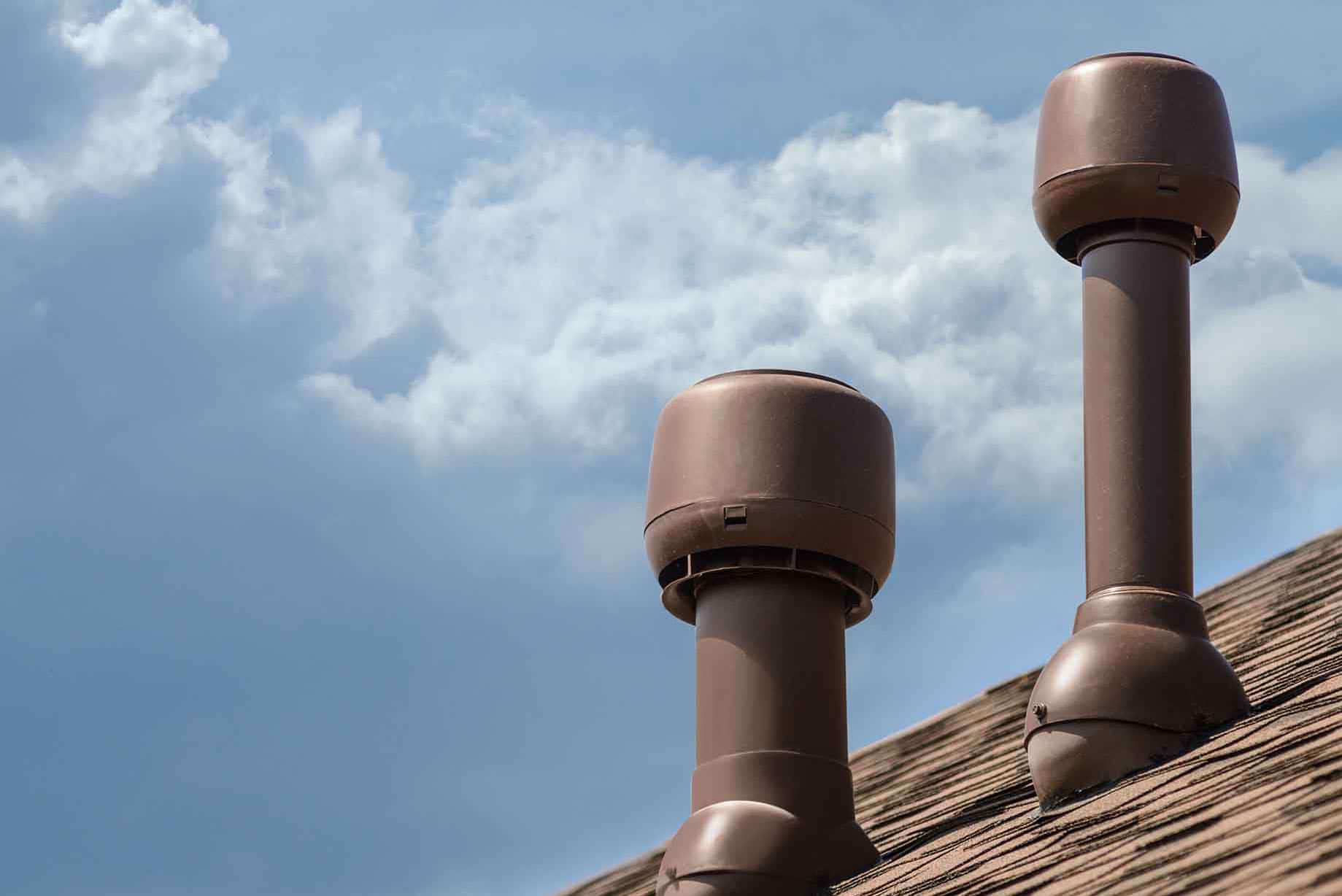

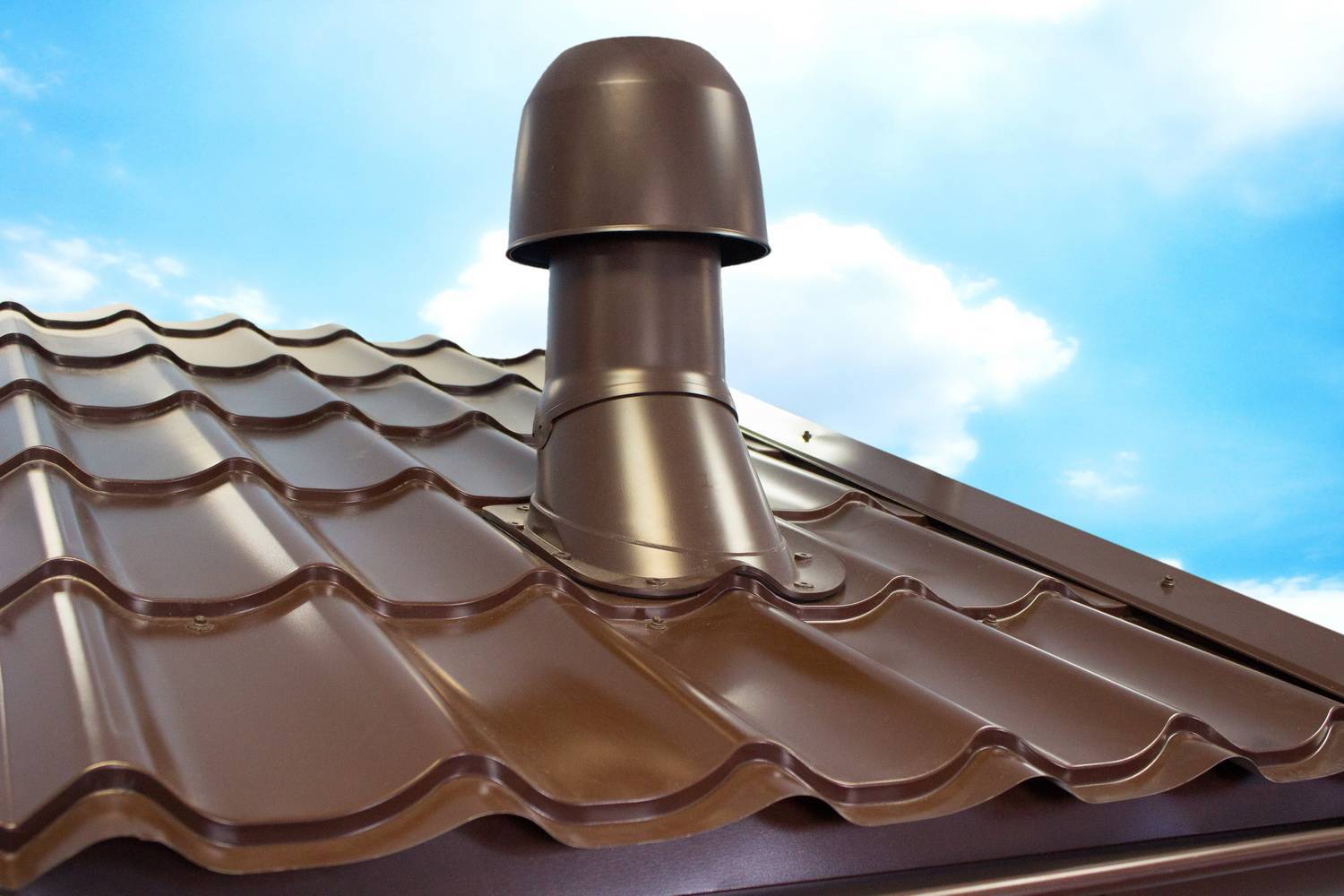

Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Монтаж вентканала на металлочерепичную крышу

На кровле частного дома с помощью маркера сделать разметку. В комплекте узла прохода вентиляции имеется шаблон, который можно использовать при разметке.

Необходимо сделать отверстие в кровельном покрытии, строго по маркированному контуру. Для этого можно применить любой инструмент – электроножницы по металлу, в случае с металлочерепицей – зубило, лобзик. Отверстие проделывается сквозь весь «кровельный пирог».

Кровля в месте монтажа очищается от металлических опилок, пыли. Далее еще один важный –этап обезжиривание. Выполняются отверстия для саморезов – диаметр должен совпадать с размерами крепежных элементов.

На изнаночную сторону резинки уплотнителя наносится силикон, затем ее монтируют к краям выхода воздуховода из кровли. Обычно лишнее количество герметика выходит из уплотнительной резинки при правильной фиксации.

Планирование проходов для вентиляции

При планировании проходов для вентиляции необходимо учитывать следующие параметры:

• Размеры вентиляционной системы;
• Общее количество присоединяемых труб;
• Расположение комнат, которые нужно проветривать;
• Особенности строительства здания, в котором будет установлена вентиляционная система.

Правильное планирование проходов для вентиляции позволит добиться максимальной эффективности работы системы.

Возможные варианты проходов для вентиляции:

1. Прямолинейный проход — самый простой вариант прохода, в котором труба проложена прямо до выхода на крышу. Однако, этот вариант может приводить к уменьшению тяги на конце трубы, что может негативно сказаться на работе системы.
2. Поворотный проход — данный вариант включает в себя один или несколько угловых поворотов. В этом случае необходимо учитывать, что каждый поворот приводит к потере тяги, поэтому число поворотов должно быть минимальным.
3. Ветвление прохода — возможность установки нескольких вентиляционных труб на один выход. Это позволяет обеспечить лучшую вентиляцию в разных частях здания, однако, необходимо учитывать, что каждая труба должна быть хорошо проработана с точки зрения конструкции и установки.

Таблица сравнения вариантов проходов для вентиляции:

Вариант прохода	Преимущества	Недостатки
Прямолинейный проход	Простота в установке	Потеря тяги на конце трубы
Поворотный проход	Возможность установки в труднодоступных местах	Потеря тяги на каждом повороте
Ветвление прохода	Всепогодность системы	Сложность установки и проработки каждой трубы

Для чего нужна вентиляция

В каждом частном и многоэтажном доме есть система вентиляции: по-другому объект попросту не ввели бы в эксплуатацию. Наличие вентиляции – обязательное условие не только комфортного, но и безопасного проживания людей. Вентиляция обеспечивает необходимый воздухообмен между внутренней и внешней средой – домом и улицей, выводя побочные продукты жизнедеятельности людей, неприятные запахи, угарный газ.

В воздухе в жилых помещениях постоянно скапливаются различные вещества, которые могут быть опасными для здоровья и жизни человека. В процессе жизнедеятельности люди выдыхают углекислый газ, который при высокой концентрации вызывает головные боли, снижение концентрации внимания и работоспособности, головокружения и даже обмороки.

Во время готовки приготовления еды на кухне в воздух также поступает большое количество отработанных газов, которые смешиваются с водяным паром, животным и растительным жиром, копотью. Не стоит забывать про неприятные запахи из туалетов и подвальных помещений, которые могут сделать проживание в доме попросту невозможным, если вентиляция работает неправильно.

https://youtube.com/watch?v=en3j4TlGD1A

Что такое естественная и принудительная вентиляция

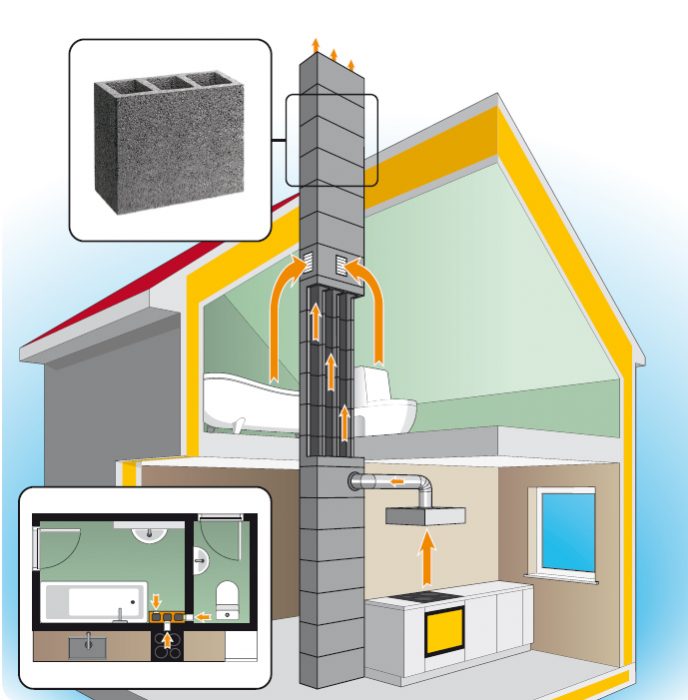

Чтобы выводить наружу все вещества, сконцентрированные в воздухе, а также обеспечивать приток свежего воздуха, в жилом доме должна исправно работать система вентиляции. Она может быть естественной и принудительной.

В первом случае система работает за счёт естественного потока воздушных масс из зоны более высокого давления к более низкому. Она основана на воздуховодах, которые соединяют жилые и технические помещения с наружной частью кровли с помощью специальных труб. Они проектируются и устанавливаются на этапе строительства дома.

Принудительная вентиляция работает с помощью вентиляторов, которые при постоянном вращении лопастей создают область разрежения и вытягивают отработанный воздух наружу.

В большинстве домов старой планировки установлена естественная вентиляция, основанная на вертикальных и горизонтальных воздуховодах. Они могут проходить внутри и снаружи стен дома, выходя на улицу через кровлю. Над крышей обычно можно увидеть возвышающиеся конструкции, напоминающие грибы, благодаря чему их так и называют – вентиляционные грибки.

Вентиляция кровли из металлочерепицы

Когда уклон крыши составляет 1:3 или даже меньше, устанавливается вентиляционная труба для металлочерепицы. Высота ее в этом случае составляет 0,5м, а необходимое количество определяется исходя из того, что для 60 м 2 крыши необходимо устанавливать одну трубу.

Чаще всего находят применение пластиковые вентиляционные трубы. Они имеют эстетичный внешний вид, длительный срок службы, соответствуют санитарным и экологическим требованиям, легко монтируются. Благодаря своим преимуществам, они все больше вытесняют традиционные оцинкованные металлические аналоги.

Когда скаты крыши имеют длину более чем 6 метров и пологий уклон кровли, и трубы для вентиляции установить невозможно, используют вентиляционные примыкания. Их высота относительно крыши должна быть не меньше, чем 400 мм.

Для климатических зон, в которых существует вероятность сильных снегопадов, высота вентиляционной трубы должна быть 650 мм. Это помогает предотвратить засыпание ее снегом.

При строительстве нового дома очень важно соблюдать технологию монтажа вентиляционной системы кровли. Желание сэкономить на таком важном элементе в скором будущем вызовет серьезные проблемы. Если вы хотите, чтобы крыша прослужила не один десяток лет без дополнительных ремонтов, в обязательном порядке устанавливайте кровельную вентиляцию

Если вы хотите, чтобы крыша прослужила не один десяток лет без дополнительных ремонтов, в обязательном порядке устанавливайте кровельную вентиляцию.

Основные моменты монтажа

Фановые трубы нужно еще правильно смонтировать:

1. Занижение диаметра вытяжной части трубы крайне нежелательно . Переходы диаметра со 110 до 50 мм снижают пропускную способность в 5 раз. И вполне ожидаемо, что ее банально не хватит для компенсации падения давления;

1. Горизонтальная часть системы канализации должна иметь уклон в 2 см на погонный метр . Его наличие предотвращает образование воздушных и водяных пробок;
2. Вывод стояков канализации, открывающихся на чердак, ни к чему хорошему не приведет . И не только из-за запахов, повышенная влажность быстро напитает сыростью теплоизоляцию, что в свою очередь приведет к загниванию стропильной системы (деревянных или металлических ферм);
3. При выводе на крышу фанового стояка его следует оснастить дефлектором, благодаря которому в трубу не попадут ни мусор, ни атмосферные осадки . Из плюсов дефлектора также отметим усиление тяги в ветреную погоду, повышающей эффективность всей системы.

Если после знакомства с нормативными требованиями вы все еще полны сомнений относительно того, нужна вам вентиляция канализационной системы или нет, предлагаем упрощенные пояснения:

• Если вы проектируете дом, то знайте, что районный архитектор не утвердит ваш проект без фановых отводов, если будущее здание имеет более 2-х этажей;
• Если этажность 1-2 этажа, тогда имеет значение количество унитазов и ванных комнат. Фановый вывод не нужен, если их будет всего по 1.

Но и это еще не все – даже если ваш проект предусматривает всего 2 этажа с одним санузлом и одной ванной комнатой, то будет играть роль их расположение:

• Фановая труба нужна, если и туалет располагаются на разных уровнях;
• Вывод на крышу нужен, если для прокладки канализации будет использоваться труба с диаметром менее 100 мм;
• Соединение канализации с атмосферой требуется при наличии в доме бассейна;

Наличие герметичных очистных сооружений также потребует обустройства фановой трубы.

Непредвиденные моменты

Вернемся к многоквартирным домам, где в последние годы наблюдается негативная тенденция – во время ремонта канализации жители верхних этажей по незнанию (а может, и сознательно) демонтируют канализационный стояк, ведущий на техэтаж.

Если спросить о причине такого «рационализаторства», то большинство ответов будут типичны – «кому она нужна?». Но это вмешательство не остается безнаказанным – спустя пару недель во всех верхних по данному стояку канализации квартирах появляется устойчивый и неприятный запах.

В такой ситуации лучшим решением будет установленный взамен удаленного участка системы фановый клапан канализации. Данное устройство конструктивно представляет собой «блок-пост» — пропуская воздух только внутрь трубы, и не выпуская его в помещение.

Давайте смоделируем ситуацию, в которой жильцами установлен фановый клапан для канализации:

• В штатном режиме благодаря возникающей тяге избыточное давление формируется в верхней части стояка. Оно не дает влажному и насыщенному неприятными запахами воздуху из канализации попасть в помещение;
• Возникающее при залповом сбросе канализационных сроков разрежение активирует клапан, через который внутрь системы засосется воздух, и давление уравняется.

Кровельный пирог и его устройство

• Группа: Администраторы
• Сообщений: 410
• Регистрация: 31 December 09

Отправлено 14 May 2010 – 11:17

Практически вся кровля подвержена появлению зарослей грибка. Как правило он начинает разрастаться с северной стороны. Производители натуральной кровли рекомендуют раз в пять, шесть лет обрабатывать антисептиком, побрызгав кровлю.

Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

• Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: «Как устранить конденсат под крышей «).
• Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
• Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Предлагаем ознакомиться: Грибок ногтей убить в организме

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

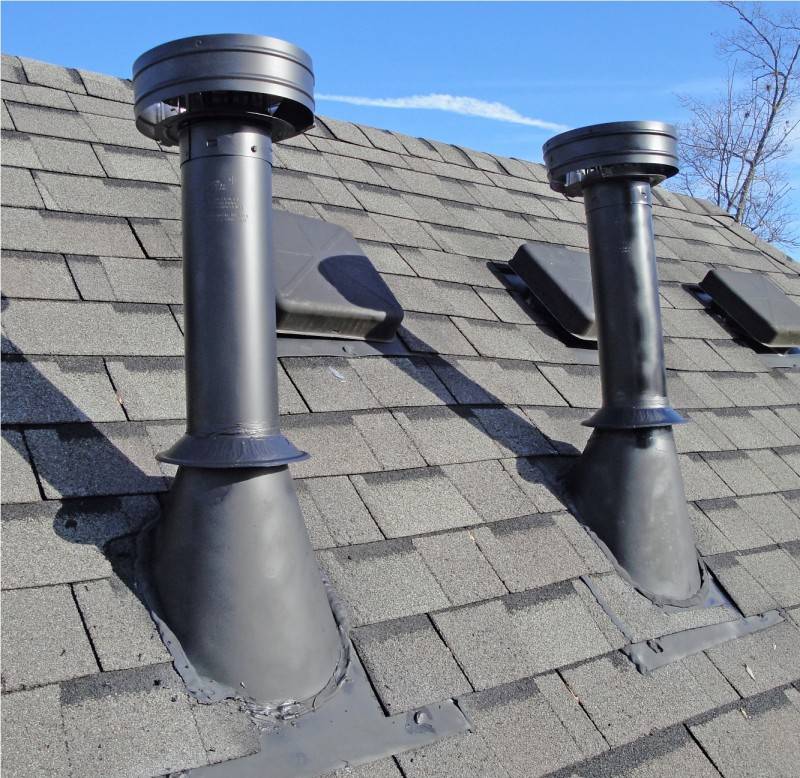

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

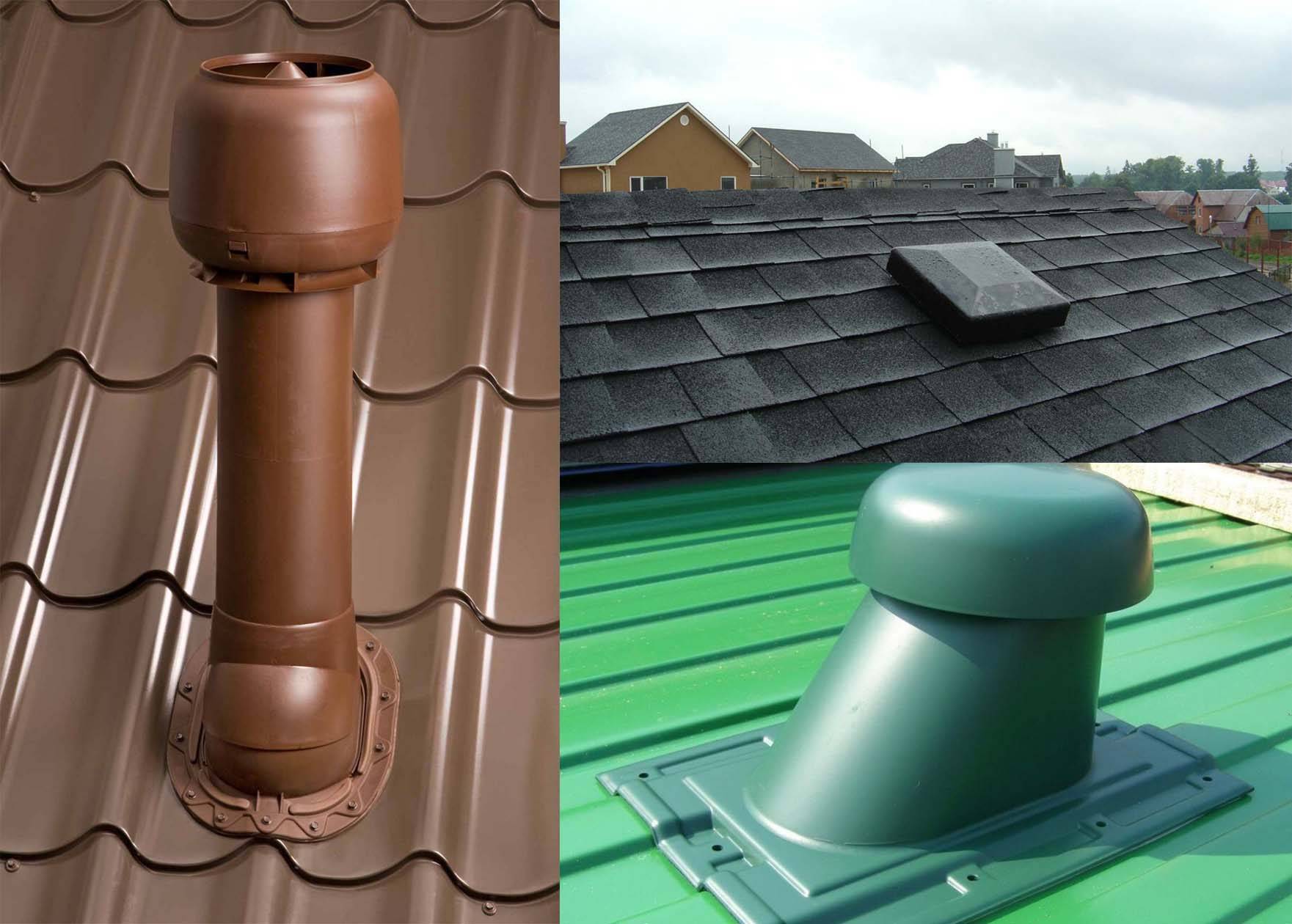

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции

Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

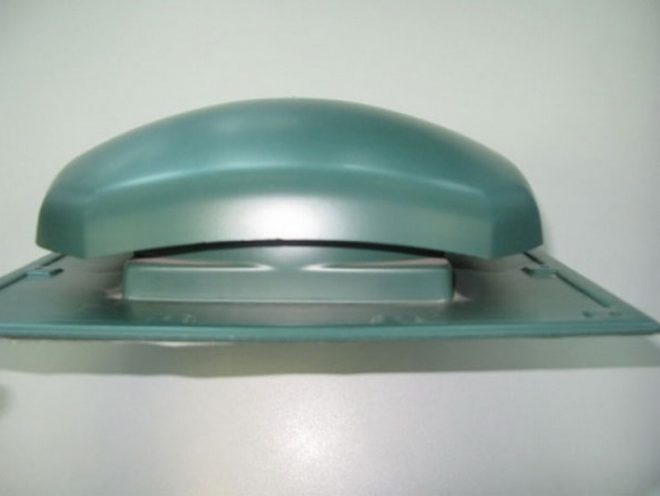

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

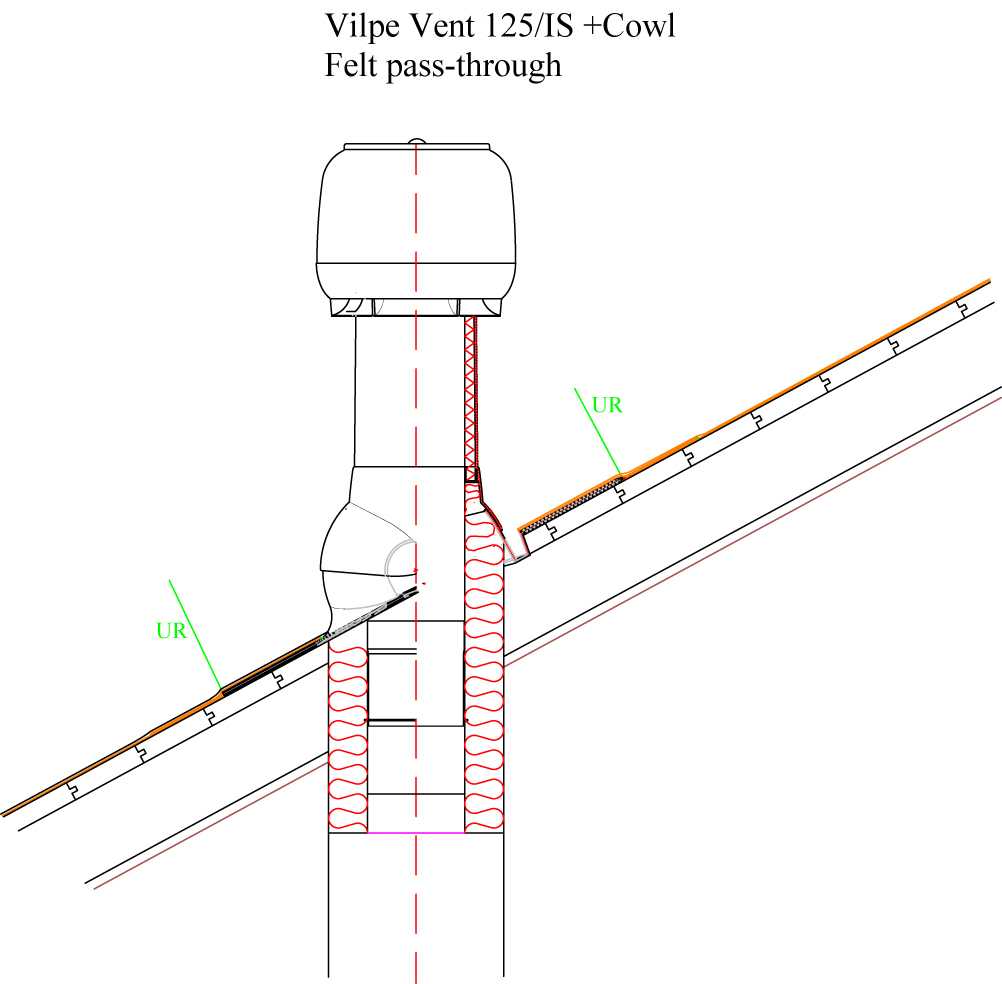

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

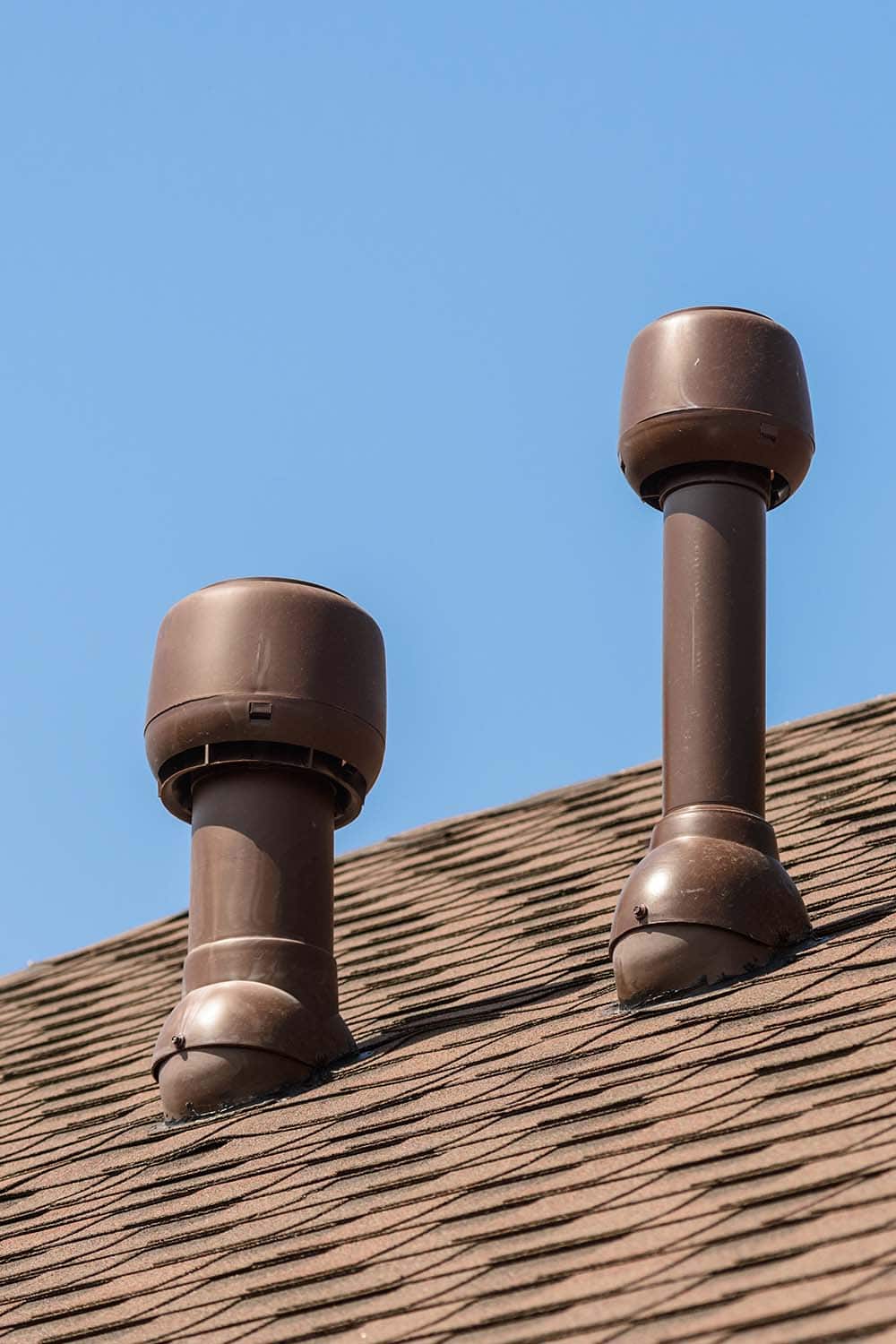

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Расположение вентиляционных выходов на крыше

При строительстве и ремонте крыши очень важно учитывать расположение вентиляционных выходов. Вентиляционные выходы нужны для того, чтобы обеспечивать свежий воздух и отводить излишки влаги, тепла и газов из под крыши

Правильно расположенные вентиляционные выходы на крыше позволяют улучшить тягу, что снижает вероятность образования плесени, грибка и других проблем, связанных с плохой вентиляцией.

Когда планируется монтаж вентиляционных выходов на крыше, то следует учитывать не только их количество, но и расположение. Вентиляционные выходы должны располагаться на самой высокой точке крыши и не должны быть затенены другими объектами, такими как дымоходы, трубы и антенны. Выходы должны быть расположены далеко друг от друга, чтобы обеспечить равномерное циркуляцию воздуха.

Перед установкой вентиляционных выходов на крышу нужно проверить технические характеристики и совместимость с материалом крыши. Кроме того, должны быть соблюдены все требования по монтажу и использованию вентиляционной системы, чтобы обеспечить ее надежность и эффективность.

Итак, расположение вентиляционных выходов на крыше имеет важное значение для обеспечения правильной вентиляции и улучшения качества воздуха в помещении. Правильно установленные вентиляционные выходы на крыше обеспечат хорошую тягу и предотвратят образование плесени и грибка, что обеспечит здоровый и комфортный микроклимат

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Дополнительные устройства, повышающие производительность вентиляционной системы

Для повышения эксплуатационных характеристик системы можно использовать дополнительные элементы. Наиболее популярным приспособлением такого типа является дефлектор, он выглядит как насадка и крепится на край трубы.

На край трубы надевается специальное приспособление — дефлектор

Работа дефлектора осуществляется благодаря силе ветра. Элемент оснащается специальным устройством, которое разряжает воздух — диффузор. В зависимости от величины этого устройства увеличиваются и его рабочие характеристики.

Для предотвращения попадания мусора и атмосферных осадков (дождь, снег) используют специальные колпаки. Как правило, такое устройство состоит из двух частей:

• козырька, который накрывает отверстие выхода вентиляционной конструкции;
• капельника, применяющегося для удаления воды с верхушки козырька.

Помимо выхода вентиляции, кровлю можно оснастить специальными приспособлениями — аэраторами. Они осуществляют циркуляцию воздуха между теплоизоляционным слоем и внешним покрытием крыши. Их используют в тех случаях, если длина ската превышает 3 м и естественной тяги для нормальной циркуляции воздуха не хватает.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

• 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
• Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

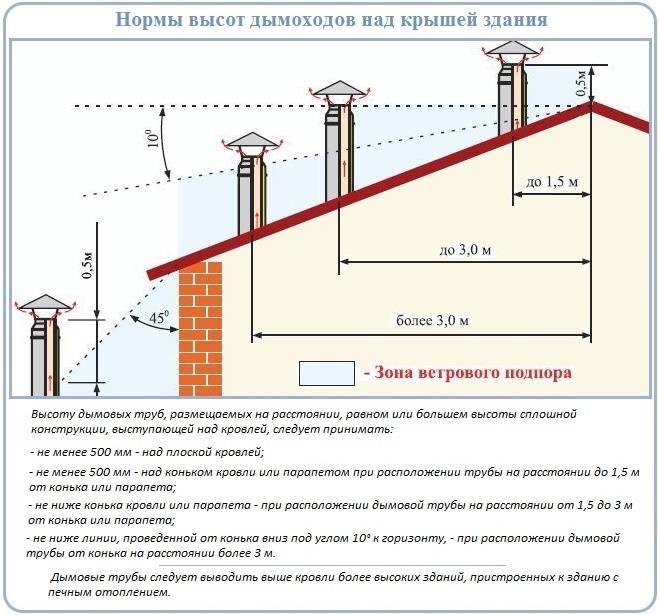

• При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
• Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
• На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

• Форма трубы воздуховода;
• Образующееся при движении воздуха сопротивление;
• Средняя температура в помещении и на улице;
• Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Строительные нормативы

Правила обустройств систем вентиляции изложены в СНиП 2.04.05-91.

основные требования к установке грибков следующие:

• обязательное кондиционирование в санузлах, жилых комнатах, местах приготовления пищи, овощехранилищах,
• наличие притока свежего воздуха,
• расположение грибка выше конька крыши,
• установка вытяжного вентилятора в длинном воздуховоде,
• монтаж отдельного газохода для котлов отопления,
• если вытяжка выводится в чердак, то он должен быть проветриваемым,
• возможность вывода отдельных каналов в общий при условии разницы в их высоте не более 2 метров.

В районах с холодным климатах предусматривается не только утепление каналов, но и их обогрев.

Заключение

Надеюсь, что мне удалось ответить на все накопившиеся у уважаемого читателя вопросы. Как обычно, дополнительную информацию можно изучить, просмотрев видео в этой статье. Я буду признателен за ваши комментарии и дополнения. Успехов, камрады!

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Во дворах частных домов, как правило, есть погреба. А где же еще хранить запасы овощей, фруктов и всякой консервированной вкуснятины. В таком хозяйственном объекте обязательно должна быть предусмотрена вентиляция погреба зимой. Правильный воздухообмен предотвратит сырость и плесень в помещении. Ведь неконтролируемая постоянная циркуляция воздуха также портит овощи, они становятся вялыми и засохшими. Чтобы максимально улучшить естественный приток свежего воздуха, нужно сделать монтаж приточной и вытяжной вентиляции. Только тогда можно создать нужную температуру и влажность воздуха.

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
