Материалы
Если говорить о разновидностях по назначению, то в частном доме на крыше принято обычно использовать металлические трубы. Хотя в частных строениях такие трубы применяют не так часто. Причина состоит в том, что они имеют не слишком высокие эксплуатационные характеристики. Кроме того, оцинкованная сталь, которая чаще всего используется в этом случае, применяющаяся в воздуховодах, несмотря на то, что она оцинкованная, долговечной не является. И когда такая труба начинает подвергаться коррозии, она становится источником специфического и не слишком приятного запаха.

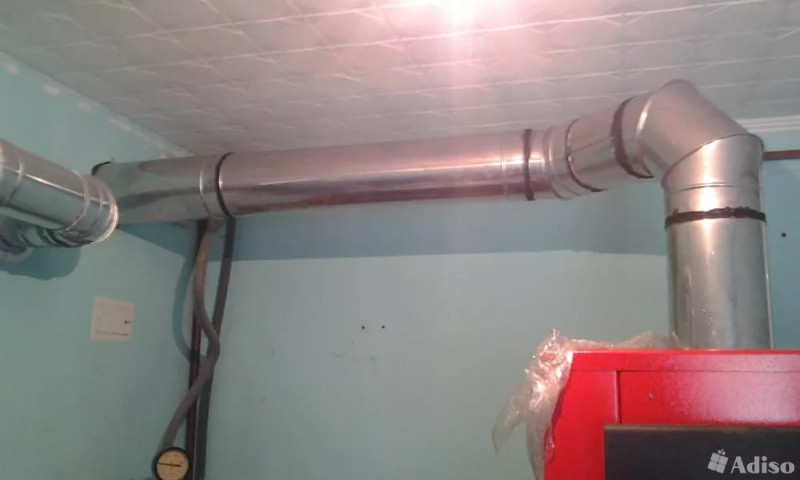

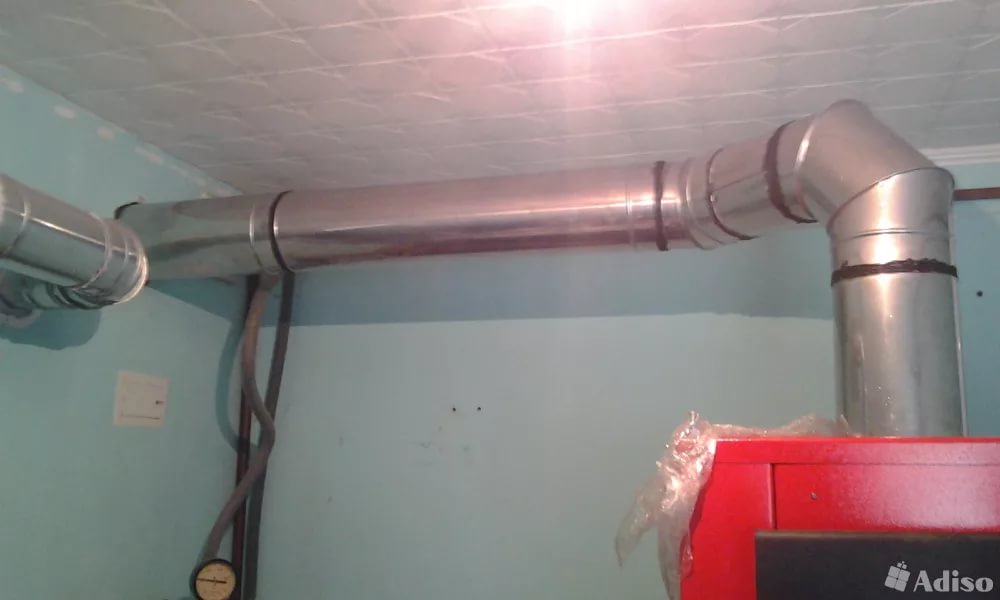

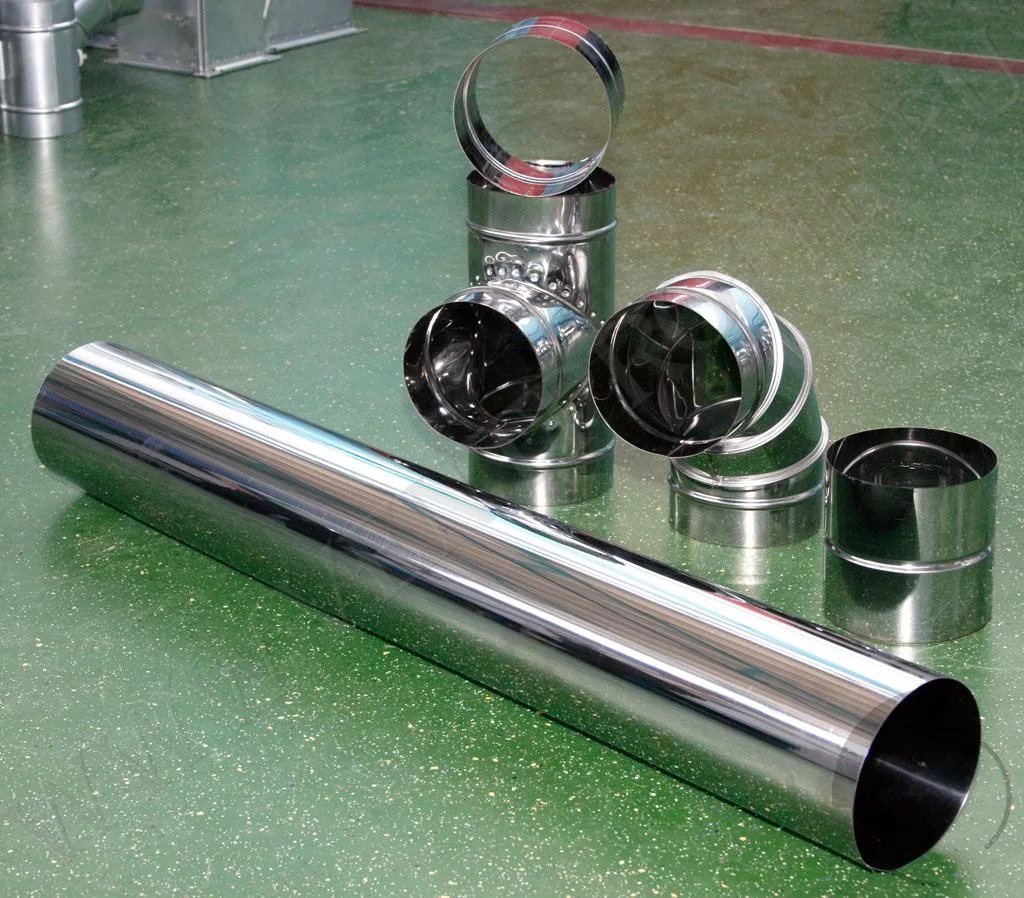

Как вытяжная труба, можно использовать воздуховод из нержавеющей стали. Такие решения служат длительное время, но их стоимость будет довольно высокой. Да и сопротивление воздушным потокам будет выше. По этой причине необходимо иметь под рукой более мощную вентиляционную установку. К тому же такие решение имеют большой вес, что существенно затрудняет монтаж такой системы в целом. В то же время следует сказать, что трубы вентиляции из стали не лишены и преимуществ.
В сравнении с воздуховодами из пластика они, конечно, не имеют преимуществ. Но в то же время сечение пластиковых труб сильно ограничено, а вот сталь дает возможность создать трубы с практически любым сечением. Да и нержавеющая сталь отлично противостоит коррозии. Если же говорить откровенно, то пластиковые трубы – это наилучшее решение для создания труб вентиляции в небольших частных строениях: на кухне или где-то еще. По сравнению с аналогами из металла преимуществ у таких труб довольно много.
Стоит рассказать о них подробнее. Главным достоинством таких труб будет стопроцентная сопротивляемость коррозии. Кроме того, такие трубы имеют небольшой вес, что позволяет быстро и просто проводить их установку. То же самое касается и креплений. Для стальных аналогов обычно применяется хомут, винты, различные крепежи и так далее, а для пластиковых – все это не нужно. Достаточно лишь раструба, который соединяет трубы между собой или они соединяются с помощью уплотнителя или герметика. Кроме того, по техническим характеристикам пластик сильно выигрывает у металла. А если говорить о прочности, то при прокладывании воздуховодов она не будет уж столь важна.
Вентиляционные трубы из пластика дают возможность осуществить установку любой системы воздухообмена. Причем любой по сложности, а также для различных построек, ведь представлены трубы различного размера. Их длина колеблется в диапазоне 3–12 метров, а если говорить о диаметре – от 1,6 сантиметра до 1,6 метра. Кроме того, вентиляционная труба из пластика имеет гладкую поверхность внутри, что содействует прохождению потоков воздуха. То есть таким трубам необходимо менее мощное оборудование, и они, вообще, не нуждаются в чистке. К тому же такие трубы можно легко утеплить. Достаточно завернуть их в утеплитель и все будет готово. В общем, пластиковые трубы имеют действительно отличные характеристики.

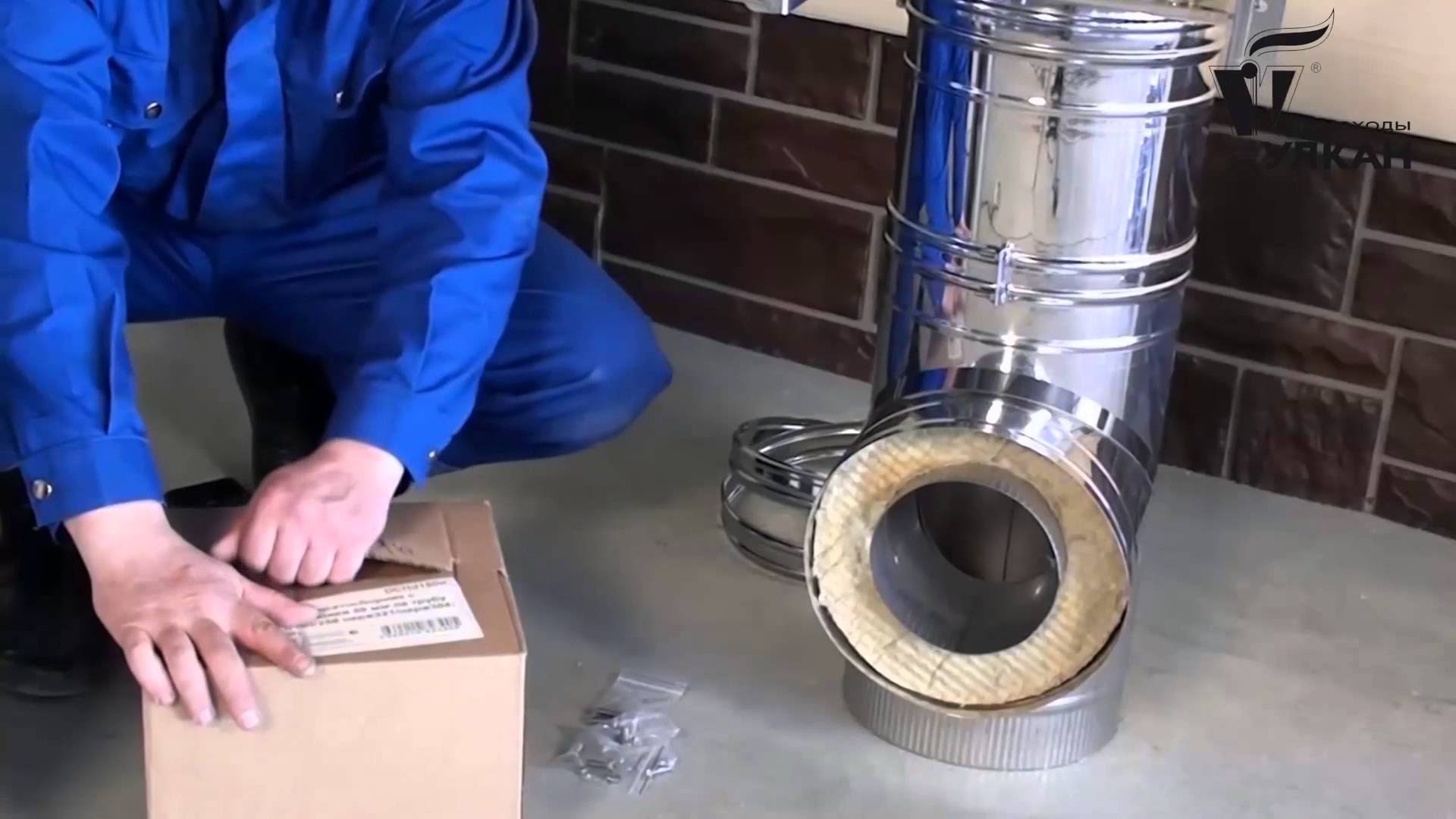

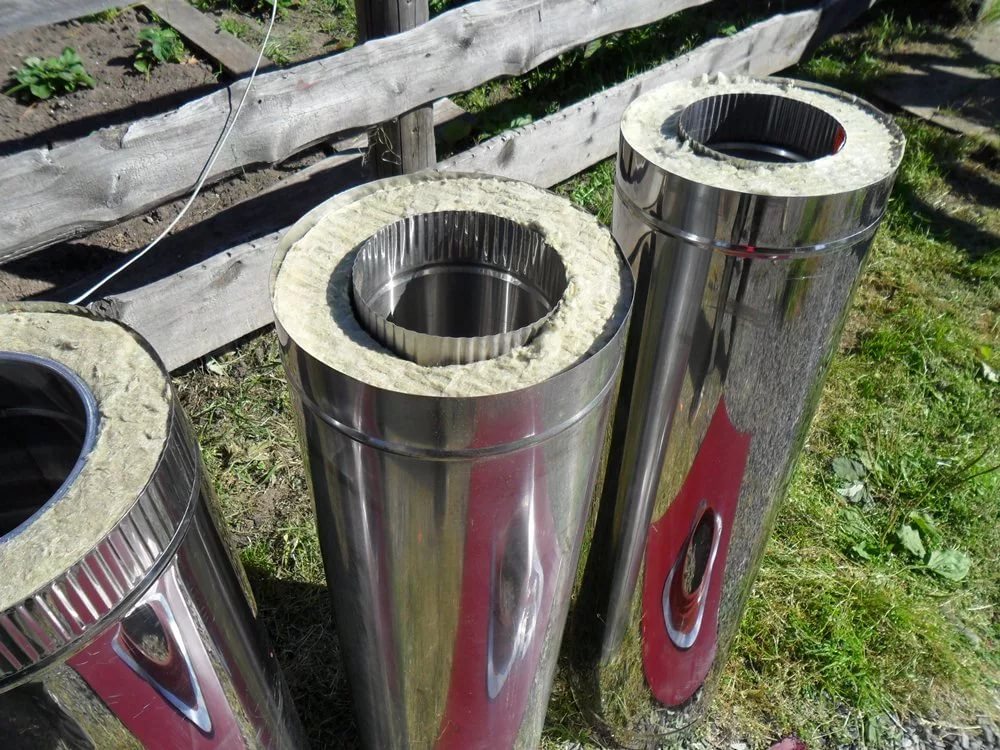

А также существуют сэндвич трубы. Они обычно используются для создания вытяжных систем рядом с каминами или печами. Это утепленные трубы, которые не только выводят наружу продукты горения, но и позволяют удержать тепло в пределах помещения. Среди преимуществ такого типа труб следует отметить простоту монтажа.
Если говорить о характеристиках, то такие трубы отличаются следующими:
- универсальность;
- простота установки;
- на нем не оседает сажа и конденсат, так как поверхность дымохода гладкая;
- небольшие размеры, что позволяет сэкономить пространство;
- использование такого типа вентиляции дает возможность обойти элементы кровли, стропила и другие элементы;
- производство таких труб осуществляет из высококачественной нержавеющей стали, которая не боится воздействия вследствие сгорания топлива;
- такая вентиляция не требует установки фундамента, что основательно облегчает процесс установки и дает возможность хорошо сэкономить;
- установить такой дымоход можно без несущих элементов.

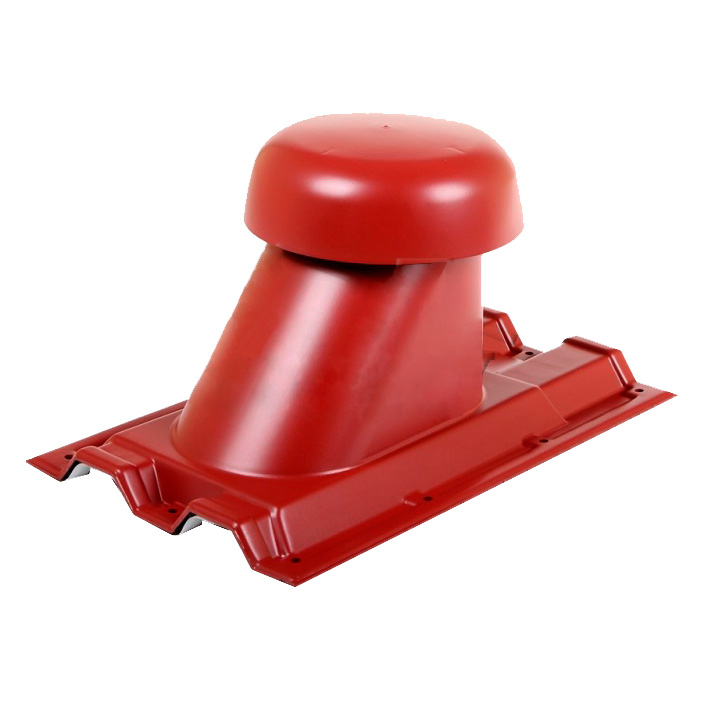

Разновидности вентиляционных выходов на крышу
Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?
- Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции.
- Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения.
Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.
Наименование компании
Краткое описание товаров
Vilpe
Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума
Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет
WIRPLAST
Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам
Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.
Производители и цены
Изготовители вентиляционных выходов выпускают разные их модификации, но все они, несмотря на разные конфигурации, исполняют одну роль.
| Производитель | Стоимость (от и выше), рубли |
| Vilpe Vent (финская компания) | 870 |
| Wirplast (Вир Пласт) | 1200 |
| Ridge Master (американская компания) | 900 |
| Shingle Vent II | 900 |
| Krovent | 950 |
| Поливент (российская компания) | 450 |
Лучше сразу предусмотреть установку вентиляционных выходов, чем потом тратить баснословные средства на ремонт новой крыши. Грамотно организованные места установки этих кровельных элементов смогут продлить срок эксплуатации крыши. Возможность протечки в зоне их установки можно снизить, купив качественные вентиляционные элементы, и точно следовать рекомендациям по монтажу.
Функции и характеристики кровельных аэраторов
Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части
Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:
- проветривание подкровельного пространства;
- сохранение надёжности и долговечности системы стропил;
- обеспечение нормального движения воздуха для крыш сложной формы;
- сохранение свойств теплоизоляционных материалов.
Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.
Монтаж конькового аэратора
Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:
- С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
- Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
- Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.
Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха
Видео: установка конькового аэратора

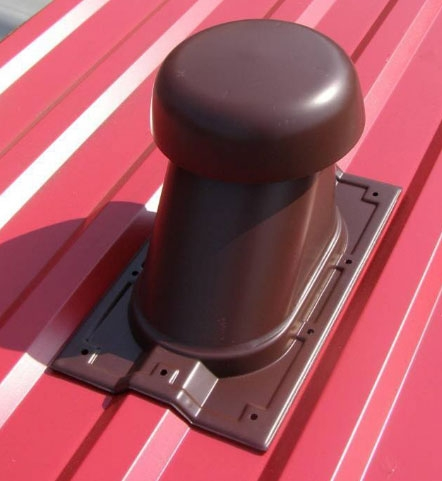

Крепление аэратора для металлочерепицы
Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.
Установка аэратора требует предварительного изучения особенностей его конструкции
Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:
- В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
- На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
- Дополнительный слой и патрубок фиксируют с помощью саморезов.
- Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.
Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.
Видео: установка точечного аэратора
Аэратор для профнастила
Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.
Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности
Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.
https://youtube.com/watch?v=hKQZymPztgU
Устройство вентиляции кровли из металлочерепицы
Система вентиляции кровли состоит из следующих конструктивных элементов:
- карнизные продухи;
- вентилируемый конёк;
- кровельные аэраторы;
- разжелобок.
Рассмотрим каждое из устройств более детально.
- Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;
щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.
Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.
Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.
Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.
Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.
Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора
Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.
Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз
Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:
- следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
- в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
- цвет аэратора желательно подбирать под цвет металлочерепицы;
- чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
- материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).
Руководство по монтажу кровельной вентиляции Vilpe
Монтаж вентиляции Vilpe на мягкой кровле
Чтобы установить вентиляционные выходы в ходе монтажа мягкой черепицы, применяется проходной элемент Хуопа.
- К основанию кровли гвоздями крепится дополнительный кусок кровельного материала, размером 50х50 см. На этот кусок устанавливается проходной элемент, который обрисовывается по внутреннему контуру. Согласно этому контуру в основании мягкой кровли выполняется отверстие. Проходной элемент крепится к основанию гвоздями в соответствии с внешним диаметром фланца.
- Фланец промазывается битумным клеем.
- Выходы антенн, вентиляционные и другие выходы крепятся к проходному элементу, для чего используются входящие в комплект поставки шурупы.
Если имеющееся расстояние до конька мягкой кровли превышает один метр, необходима установка снегозадержателя перед вентиляционным элементом.
Для установки вентиляционных выходов Vilpe на уже смонтированную мягкую кровлю применяется проходной элемент Классик
- Проходной элемент устанавливается на смонтированную мягкую кровлю и обрисовывается в соответствии с внутренним контуром.
- Согласно полученному контуру вырезается отверстие в основании мягкой кровли.
- Проходной элемент крепится к основанию мягкой кровли с использованием гвоздей.
- Соединение герметизируется силиконом.
- Крепление выходов антенн, вентиляционных выходов и др. к проходному элементу выполняется с использованием шурупов, которые входят в комплект поставки.
Монтаж вентиляционных элементов на металлической кровле
Если установка вентиляционных выходов осуществляется на стадии монтажа металлической кровли, применяется проходной элемент Пелти.
- Шаблон, который входит в комплект поставки, накладывается на металлическую поверхность кровли и обрисовывается.
- Согласно полученному контуру вырезается отверстие.
- Резиновый уплотнитель крепится к профилю шурупами. Контур герметизируется силиконом.
- Петли, которыми снабжается уплотнитель, накидываются на штырьки, которые имеются на проходном элементе. Проходной элемент крепится к металлопрофилю с помощью шурупов.
- Выходы антенн, вентиляции и др. к проходному элементу крепятся с помощью входящих в комплект поставки шурупов.
Монтаж уплотнителя гидроизоляционного слоя
- Уплотнитель прикладывается и обрисовывается в соответствии с имеющимся отверстием в профиле по внутреннему контуру.
- Согласно обрисованному контуру вырезается отверстие.
- Шлейки, расположенные по нижнему и верхнему краю уплотнителя, прибиваются к обрешетке.
- Места соединения гидроизоляционного материала и уплотнителя обрабатываются силиконом.
При монтаже вентиляционных выходов на готовой кровле рекомендуется использование проходного элемента Классик.
Крепление выходов антенн, вентиляционных и других выходов к проходному элементу выполняется с помощью шурупов, которые входят в комплект поставки.
В случаях, когда расстояние до конька кровли превышает 1 метр, необходима установка снегозадержателя перед вентилятором Vilpe.
На металлическую кровлю
Установка проходного элемента Vilpe Muotokate
Проходной элемент VILPE MUOTOKATE для металлочерепицы с округлым профилем с длиной волны не менее 350 мм и высотой волны 25-45 мм.
Ответы на актуальные вопросы
Что будет без вентиляционного зазора в кровле из металлочерепицы?
Металлочерепица сильно конденсирует. Неотведенная вентиляцией скопившаяся влага разрушит теплоизоляционный пирог, элементы стропил.
Где на кровле располагать элементы вентиляции?
Зазоры делайте по длине карнизов и конька. Скатные аэраторы ставьте с отступом 15-60 см от конькового прогона. Для вентилирования чердака на фронтонах двухскатной крыши обустройте слуховые окна.
Что означает холодная кровля из металлочерепицы?
У холодной кровли отсутствует теплоизоляционный пирог. Черепица уложена на обрешетку с подкладкой гидроизоляционной мембраны.
Зачем на холодной крыше из металлочерепицы укладывать мембрану?
Мембрана является частью конструктивного узла, образующего вентилируемый зазор подкровельного пространства. Пленка не дает конденсату проникать на стропила и в чердачное пространство.
Видео материалы
Установка КТВ на крыше, + история строительства.
- Посохин В. И. «Аэродинамика вентиляции» М. 2008 год
- В.М.Свистунов, Н.К.Пушняков “Отопление, вентиляция и кондиционирование воздуха” 2007 год.
- Покровский Б.С. «Основы слесарных и сборочных работ» 2015 год
- Метельков В.И. «Подготовка инструмента к работе» Кострома
Вентиляция кровли – почему это важно?
Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.
Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.
По причине длительного воздействия влаги на стропильную систему, деревянная конструкция начнет постепенно разрушаться, причем независимо от того, прошла ли она специальную обработку противокоррозионными средствами
Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.
Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:
- достаточный приток свежего воздуха в подкровельное пространство;
- стабильную температуру и влажность на чердаке;
- надежную защиту кровли, перекрытия и стен от образования плесени;
- полноценное функционирование теплоизоляционного материала.
Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.
Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.
Требования к вентилированию кровли
Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.
Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см
Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха
Вентиляционные отверстия желательно сразу оборудовать специальными декоративными решетками, чтобы птички не успели соорудить гнезда внутри них, и система работала исправно
В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.
При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы
Разновидности вентиляции для кровли
Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.
Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:
- Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
- Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.
В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.
Кровельная непрерывная вентиляция может устанавливаться практически на любых крышах, однако с единственным условием – уклон ската должен составлять 14-45 градусов, при этом длина аэратора должна полностью соответствовать длине конька
Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.
Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.
Выводы
Нормальный процесс вентиляции пространства под кровлей в частном доме — это обязательное условие для комфортного проживания в нём. Достаточный уровень воздухообмена под крышей необходим даже в том случае, если чердак является нежилым и не используется даже в качестве подсобки, иначе в жилых комнатах появится сырость, т. к. теплоизоляционный материал будет увлажняться собравшимся конденсатом. В результате повысятся расходы на обогрев помещений, появится грибок и плесень. Деревянные кровельные балки начнут гнить
Чтобы не допустить всего этого, следует уделить должное внимание устройству системы вентиляции
