Цены на изготовление
| Нержавейка 0,5мм | Цена/руб |
| Воздуховод (кр. / AISI 430) | 2870 p. |
| Фасонка (кр. / AISI 430) | 2700 р. |
| Нестандарт (кр. / AISI 430) | 3500 р. |
| Металл 0,7мм | Цена/руб |
| Спиралка (кр.) | 1 020 р. |
| Возд. прямошовный (кр.) | 1 460 р. |
| Металл 0,8мм | Цена/руб |
| Спиралка (кр.) | 1 135 р. |
| Возд. прямошовный (кр.) | 1 650 р. |
| Металл 0,9мм | Цена/руб |
| Спиралка (кр.) | 1 300 р. |
| Возд. прямошовный (кр.) | 1 900 р. |
| Металл 1,0мм | Цена/руб |
| Спиралка (кр.) | цена по запросу |
| Возд. прямошовный (кр.) | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 мм | 0,7 мм |
| 100 | 432 ₽ | 573 ₽ |
| 125 | 540 ₽ | 717 ₽ |
| 140 | 605 ₽ | 803 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 691 ₽ | 917 ₽ |
| 180 | 778 ₽ | 1 032 ₽ |
| 200 | 864 ₽ | 1 147 ₽ |
| 225 | 972 ₽ | 1 290 ₽ |
| 250 | 1 080 ₽ | 1 433 ₽ |
| 280 | 1 210 ₽ | 1 605 ₽ |
| 315 | 1 361 ₽ | 1 806 ₽ |
| 355 | 1 533 ₽ | 2 035 ₽ |
| 400 | 1 728 ₽ | 2 293 ₽ |
| 450 | 1 944 ₽ | 2 580 ₽ |
| 500 | 2 160 ₽ | 2 867 ₽ |
| 560 | цена по запросу | цена по запросу |
| 630 | цена по запросу | цена по запросу |
| 710 | цена по запросу | цена по запросу |
| 800 | цена по запросу | цена по запросу |
| 900 | цена по запросу | цена по запросу |
| 1000 | цена по запросу | цена по запросу |
| 1120 | цена по запросу | цена по запросу |
| 1250 | цена по запросу | цена по запросу |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,8 мм | 0,9 мм |
| 100 | 648 ₽ | 746 ₽ |
| 125 | 717 ₽ | 933 ₽ |
| 140 | 803 ₽ | 1 045 ₽ |
| 150 | цена по запросу | цена по запросу |
| 160 | 917 ₽ | 1 194 ₽ |
| 180 | 1 032 ₽ | 1 343₽ |
| 200 | 1 147 ₽ | 1 492 ₽ |
| 225 | 1 290 ₽ | 1 679 ₽ |
| 250 | 1433 ₽ | 1 865 ₽ |
| 280 | 1 605 ₽ | 2 089 ₽ |
| 315 | 1 806 ₽ | 2 350 ₽ |
| 355 | 2 035 ₽ | 2 649 ₽ |
| 400 | 2 293 ₽ | 2 985 ₽ |
| 450 | 2 580 ₽ | 3 358 ₽ |
| 500 | 2 867 ₽ | 3 731 ₽ |
| 560 | 3 211 ₽ | 4 178 ₽ |
| 630 | 3 612 ₽ | 4 701 ₽ |
| 710 | 4 071 ₽ | 5 298 ₽ |
| 800 | 4 587 ₽ | 5 969 ₽ |
| 900 | 5 160 ₽ | 6 715 ₽ |
| 1000 | 5 733 ₽ | 7 461 ₽ |
| 1120 | 6 421 ₽ | 8 357 ₽ |
| 1250 | 7 167 ₽ | 9 327 ₽ |
| 1400 | цена по запросу | цена по запросу |
| 1500 | цена по запросу | цена по запросу |
Воздуховоды прямошовные нерж. AISI 430
Цены в таблице с учетом НДС 20%
| Ф (мм) L=1250мм | 0,5 нерж. |
| 100 | 1 127 ₽ |
| 125 | 1 409 ₽ |
| 140 | 1 578 ₽ |
| 150 | цена по запросу |
| 160 | 1 803 ₽ |
| 180 | 2 029 ₽ |
| 200 | 2 254 ₽ |
| 225 | 2 536 ₽ |
| 250 | 2 818 ₽ |
| 280 | 3 156 ₽ |
| 315 | 3 550 ₽ |
| 355 | 4 001 ₽ |
| 400 | 4 508 ₽ |
| 450 | 5 072 ₽ |
| 500 | 5 635 ₽ |
| 560 | цена по запросу |
| 630 | цена по запросу |
| 710 | цена по запросу |
| 800 | цена по запросу |
| 900 | цена по запросу |
| 1000 | цена по запросу |
| 1120 | цена по запросу |
| 1250 | цена по запросу |
| 1400 | цена по запросу |
| 1500 | цена по запросу |

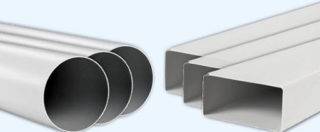

Размеры и форма сечения
Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.
Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.
На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.
По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.
По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.
Расчет воздуховодов
Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.
Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком
Расчет производительности по воздуху системы вентиляции
Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.
Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч
Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении
Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.
Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект
Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.
Расчет по количеству людей:
L = N х Lnorm, где
L – мощность приточной вентиляции, м³/ч;
N – число людей;
Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).
Расчет по кратности воздухообмена:
L = b х S х H, где
L – мощность приточной вентиляции, м³/ч;
b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);
S – площадь помещения, м²;
H – вертикальные размеры помещения (высота), м².
После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:
- комнаты и квартиры – 100-500 м³/ч;
- коттеджи – 500-2000 м³/ч;
- офисы – 1000-10000 м³/ч

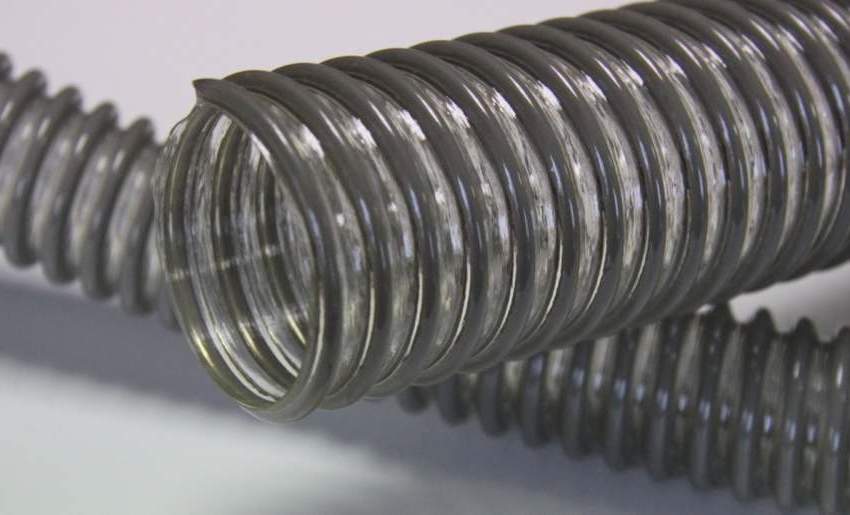

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости
Методика расчета сечения воздуховодов
Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.
Статья по теме:
Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

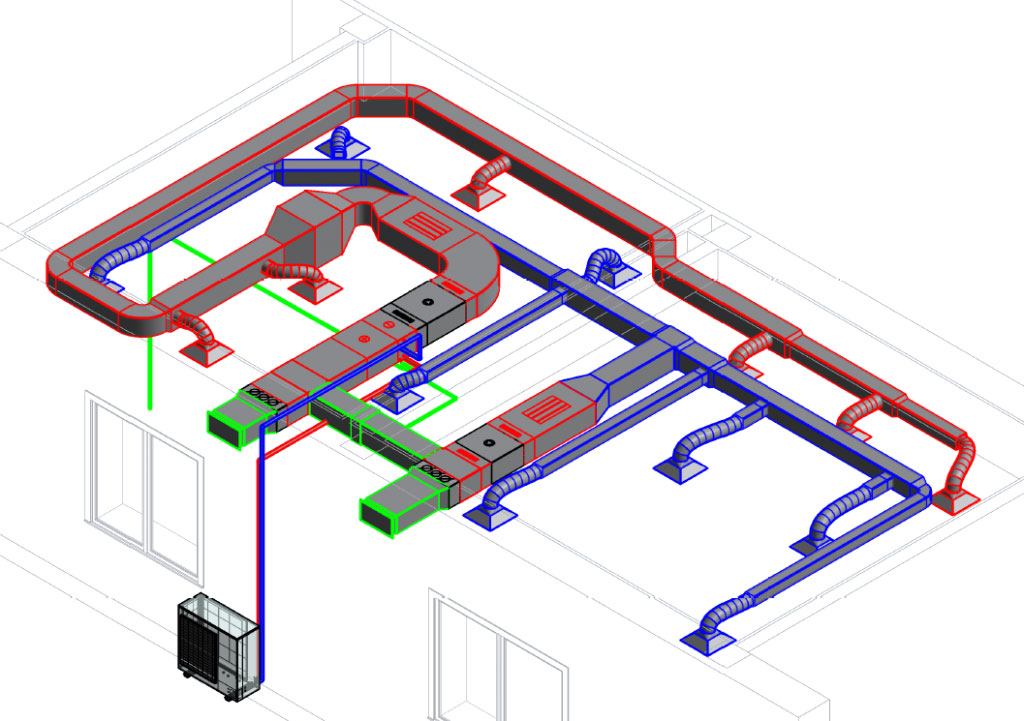

Компьютерное моделирование внутренних инженерных сетей вентиляции
Расчет площади воздуховода производится по формуле:
Sc = L х 2,778 / V, где
Sc – расчетный размер сечения провода, см²;
L – расход воздуха, м³/ч;
V – скорость воздуха в проводе, м/с;
2,778 – константа для пересчета различных размерностей.
Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:
Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:
S = A х B / 100, где
S – площадь воздуховода фактическая, см²;
A и B – поперечные размеры воздуховода прямоугольного сечения, мм.
От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха
Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.
Требования к воздуховодам
Эффективность и работоспособность вентиляционной системы напрямую связана с параметрами вентиляционных труб.
Данные инженерные коммуникации должны отвечать следующим требованиям:
Трубопровод должен быть полностью герметичным.
Во время работы вентиляции уровень аэродинамического шума не должен превышать допустимые пределы.
Через вентканал с определенной скоростью должен проходить расчетный объем воздушных масс
Также важно наличие постоянного требуемого напора воздуха.
В некоторых местах требуется качественная теплоизоляция воздуховодов.. Определенные требования есть к габаритам вентканалов
Они должны быть компактными, занимать минимум полезного объема помещения
Определенные требования есть к габаритам вентканалов. Они должны быть компактными, занимать минимум полезного объема помещения.
Преимущества и недостатки
При устройстве вентиляции обычно используют металлические, пластиковые и гибкие гофрированные трубы, зачастую совмещая их на разных участках для достижения максимальной производительности.
| Вид труб | Преимущества | Недостатки |
| Металлические |
|
|
| Пластиковые |
|
|
| Гибкие |
|
|
Чтобы нивелировать имеющиеся недостатки разных видов воздуховодов и создать надежную и производительную систему вентиляции, при проектировании иногда применяется методика совмещения.
Так, основные магистрали монтируются из металлических труб, от них по помещениям расходятся аккуратные пластиковые или текстильные элементы, а на кухне и в санузле при устройстве принудительной вентиляции монтируются для удобства гофрированные изделия.
ГОСТ
Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:
- Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
- Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.
Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.
Основные характеристики воздуховодов
Толщина стенок круглых воздуховодов меньше, так как они способны выдерживать большее давление
В соответствии с нормативными документами по вентиляции технические характеристики используемых воздуховодов должны укладываться в рамки предъявляемых требований. В таком случае качество очистки воздуха в обслуживаемых помещениях считается удовлетворительным. Эти требования касаются формы, допустимых размеров применяемых конструкций и материалов, из которых они изготавливаются.
По форме сечения все известные виды воздуховодов подразделяются на круглые и прямоугольные. По толщине стенок стальных заготовок они укладываются в следующий стандартный ряд: 1 мм, 1,2 мм, 1,5 мм и 2 мм. Встречаются образцы с большими показателями (3,0 и даже 4,0 мм). Одной из основных характеристик этих элементов является площадь воздушного канала, что обычно учитывается при выборе его формы.
Круглые изделия имеют меньшую толщину стенок, поскольку при прочих равных условиях способны выдерживать большие давления. Площадь их сечения на 12% меньше того же показателя для прямоугольных образцов. При сравнении длин сторон разница увеличивается до 40%. Это позволяет без потери эффективности вместо одного прямоугольного воздухообменного канала делать пару круглых, расположенных параллельно.
Принцип классификации воздуховодов

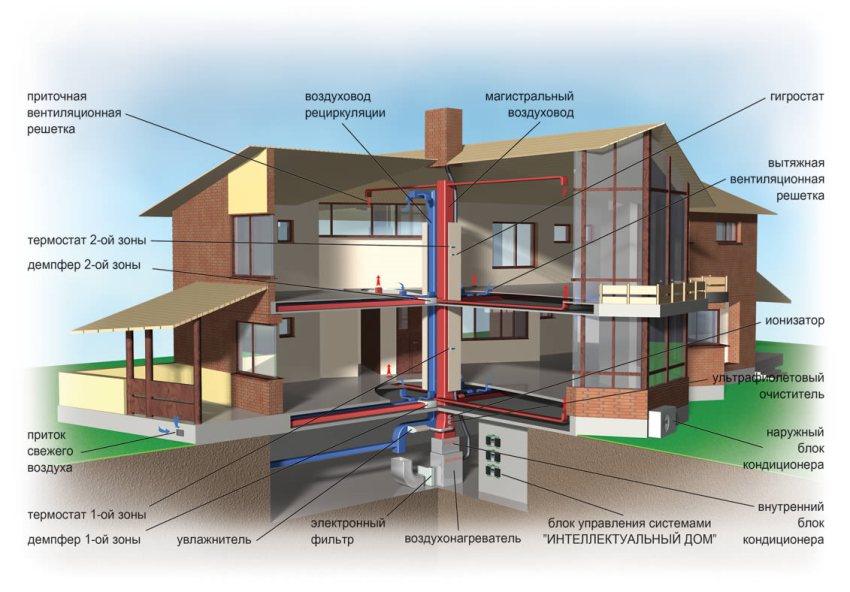

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.
Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.
Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

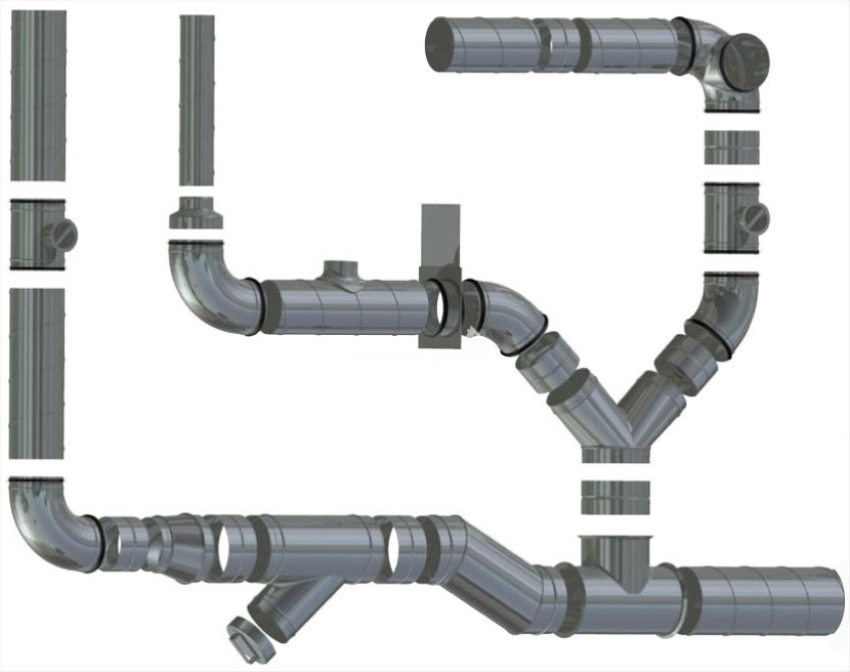

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.
Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.
Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.
Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м
У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.
К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.
Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.
Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим
Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.
Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.
Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.
Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.
Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.
Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.
а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка
Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.
Толщина стали для воздуховодов по СНиП
Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.
- диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
- диаметр 355-800 мм – толщина 0,7 мм;
- диаметр 900-1250 мм – толщина 0,9 мм;
- 1400-1600 мм – толщина стенки 1,2 мм.
Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

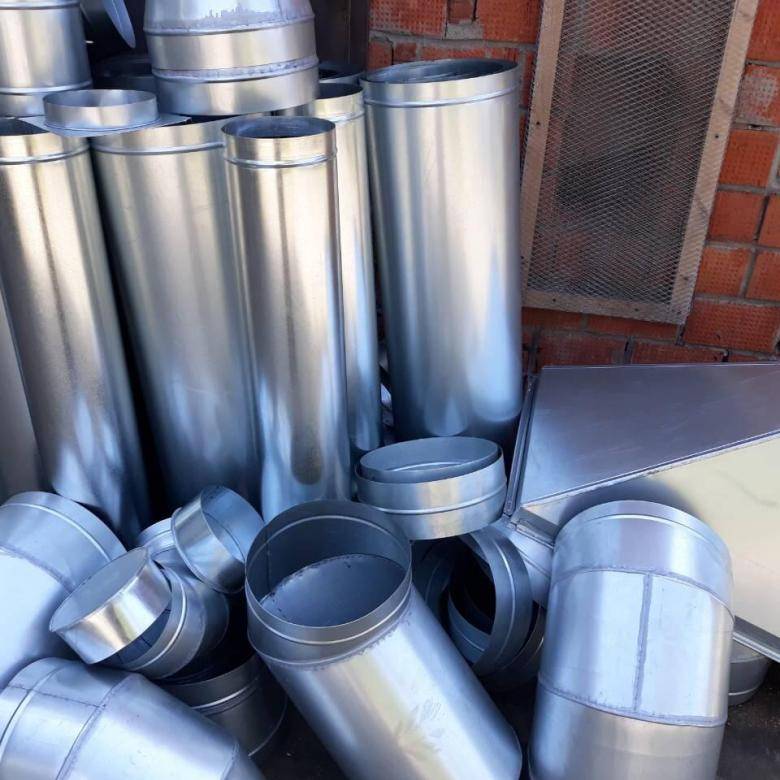

Преимущества сварных воздуховодов
Для производства сварных изделий мы используем высококачественные стали, из которых изготавливаются элементы требуемых типоразмеров. После того, как формовка будущего воздуховода закончена, образовавшиеся стыки завариваются внахлест или встык, в зависимости от задач системы, где будет использоваться воздуховод. Такой шов отличается ровной поверхностью, однородной плотностью и высокой механической прочностью.
К другим достоинствам предлагаемых нами воздуховодов из сварной стали относятся следующие их особенности:
- высокая степень герметичности;
- малое аэродинамическое сопротивление, обеспечивающее эффективность и тишину работы всей вентиляционной системы;
- возможность использования в условиях экстремально высоких температур и давлений;
- высокая жесткость и механическая прочность конструкции;
- простота монтажа и обслуживания.
На нашем заводе, вы можете заказать и купить все необходимое для сооружения вентиляционной системы, системы аспирации, дымоудаления, включая переходники, угловые элементы, тройники и т.д.
Требования предъявляемые к воздуховодам
Воздуховоды выполняют важную функцию — обеспечивают отток и приток воздуха в здании, поэтому от их параметров напрямую зависит работоспособность вентиляции. К трубам для инженерной системы предъявляется ряд требований, они должны:
- быть полностью герметичными;
- отвечать санитарным нормам по уровню шума (аэродинамического гула);
- соответствовать проектным расчетам (обеспечивать прохождение воздушных масс с определенной скоростью и удерживать расчетный напор);
- соответствовать требованиям по теплоизоляции.
Воздуховоды должны быть максимально компактными, чтобы внутренняя инженерная система не отнимала полезную площадь в помещениях.
Преимущества и недостатки пластиковых вентиляционных труб для вытяжки
Без сомнения, плоские пластиковые воздуховоды являются очень популярными для использования в жилых непромышленных помещениях. Здесь следует выделить следующие положительные свойства таких изделий:
- ввиду отсутствия в них подверженных окислению элементов, пластиковые проводы не страдают от коррозии. Эта особенность значительно упростила работу проектировщиков, упраздняя необходимость предусматривать дополнительные системы защиты. Стойкость к окислению делает саму конструкцию и процесс ее монтажа более простыми;
- снижение стоимости: ПВХ вентиляционные трубы значительно (порой в 2-3 раза) дешевле металлических аналогов;
- гладка внутренняя поверхность способствует максимальному воздухопотоку и не требует периодической чистки;
- возможность нарезать части провода на месте установки, и широкий ассортимент различных фитингов значительно упрощают сборку и монтаж конструкции;
- не токсичность и полная безопасность как для человека, так и для окружающей среды.8.
Наряду со всеми перечисленными преимуществами есть у гибких ПВХ-воздуховодов и один существенный недостаток: низкая сопротивляемость огню.
Монтаж
До монтажа трубы хранят под пленкой во избежание загрязнения или попадания пыли
Это важно, так как несоблюдение достаточно простого способа хранения может способствовать попаданию всей пыли и грязи из трубы в помещение. При выборе сечения необходимо иметь проект, чтобы знать точные размеры. Специалисты не советуют, имея заранее подготовленный проект, менять сечение трубы
Установка оцинкованных конструкций не является возможным без использования опор и подвесок. Расстояние между используемыми подвесками (опорами) не должно превышать три метра
Специалисты не советуют, имея заранее подготовленный проект, менять сечение трубы. Установка оцинкованных конструкций не является возможным без использования опор и подвесок. Расстояние между используемыми подвесками (опорами) не должно превышать три метра.
Для предотвращения щелей между соединительными фланцами воздухопроводов, которые имеют прямоугольное сечение больших размеров, используются дополнительные скобы. Гибкие конструкции монтируются в максимально растянутом виде. Это необходимо для того, чтобы минимизировать потери давления. Устанавливаются гибкие воздухопроводы с провисами в 60 миллиметров между опорами, а расстояние между держателями должно не превышать 1,5 метра. Немаловажным условием для установки любого типа вентиляционной системы является заземление. Это обусловлено тем, что воздух, проходя по вентиляции, создает статическое электричество, что в разы повышает возможность поражения электричеством во время монтажа или дальнейшей эксплуатации.
Эксплуатационные требования, предъявляемые к воздуховодам
Любая система циркуляции воздуха должна выполнять свои функции и быть удобной для пользователя, а значит, соответствовать определенным требованиям. Итак, воздуховоды должны:
- быть полностью герметичными;
- аэродинамический шум, возникающий в процессе работы приточно-вытяжной установки и движения воздуха по системе воздуховодов, не должен превышать установленные санитарные нормы;
- обеспечивать требуемую производительность системы вентиляции, т.е. возможность свободного пропуска воздушных масс с требуемой скоростью;
- в процессе работы системы вентиляции выдерживать давление воздуха, создаваемое приточной установкой;
- соответствовать нормам по теплоизоляции;
- гармонично вписаться в интерьер;
- занимать минимальное пространство в помещении.
В зависимости от конкретных условий, к воздуховодам могут предъявляться и другие требования, но эти являются базовыми.
См. герметичные и теплоизолированные воздуховоды, сокращающие время монтажа здесь >>

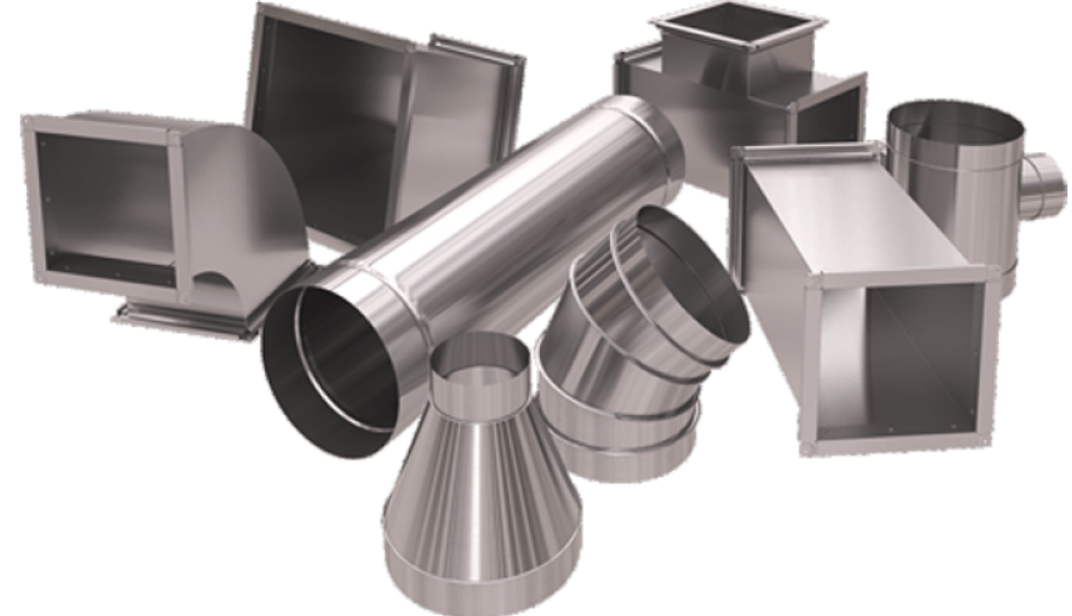

Воздуховоды – «транспортная система» вентиляции

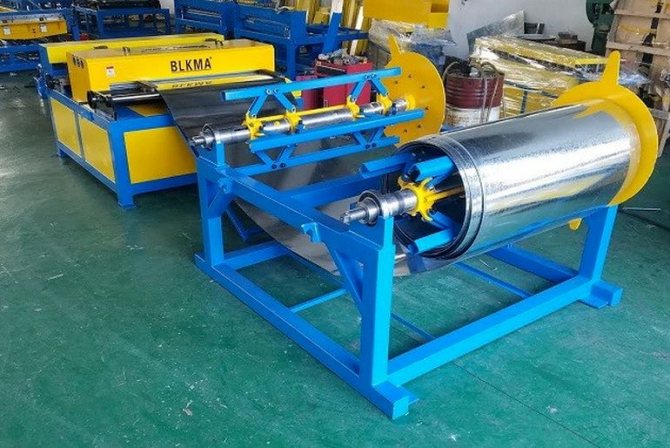

Производство оцинкованных воздуховодов
Оцинкованные воздуховоды изготавливаются на специальном металлообрабатывающем оборудовании из тонколистовой холоднокатаной стали в соответствии с установленными государством стандартами (СНИП 41-01-2003 и ТУ 4863-001-75263987-2006). Раскрой металла происходит в автоматическом режиме согласно заданным программой параметрам.
- Детали круглого сечения проходят обработку вальцами, которые задают заготовке необходимый диаметр с последующим закатыванием продольного края на фальцепрокатном станке.
- Спирально-навивные изготавливаются по другой технологии: сталь шириной в 137 мм закручивается по спирали швом вовнутрь.
Использование высококачественной оцинковки не допускает отслоения оцинкованного покрытия от металла в местах сгиба изделия.
Технологические стандарты предписываю для каждого типа сечения использовать металл определённой толщины листа:
| Диаметр воздуховода, мм | Толщина стали, мм |
| 80 — 315 | 0,5 |
| 355 — 800 | 0,7 |
| 900 — 1250 | 0,9 |
| 1400 — 1900 | 1,2 |
Классы герметичности
Современный подход к правильно организованной вентиляции – это обеспечить полную герметичность воздуховодов. О плотности данной системы было сказано выше. И эти два класса можно также внести в категории герметичности. Именно ими и определяются проводимые работы в российских строительных организациях, потому что все это обозначено СНиПом 3.05.01-85.
В нем четко сказано, что существует несколько очень важных причин, по которым контролируется герметичность оцинкованных воздуховодов.
- Эффективность системы вентиляции резко снижается, когда уменьшается воздухонепроницаемость вентиляционных участков и труб. При этом усложняются ремонтные и обслуживающие процессы. А так как санитарные нормы четко оговаривают, каков должен быть воздухообмен в тех или других помещениях, соответственно надо строго придерживаться установленных требований. А значит, приходится проводить минимизацию утечек.
- Недостаточность приточного свежего воздуха и отток из помещений использованного создает условия, в которых находиться человеку некомфортно. К тому же это вредно для здоровья. Поэтому приходится увеличивать мощность наносного оборудования. Что влечет за собой увеличение расходов на энергоносители.
- Если герметичность оцинкованных воздуховодов нарушена, и если участок вентиляции располагается в неотапливаемом помещении, то велика вероятность образования внутри труб конденсата.
В Европе пользуются своим документом, регламентирующим герметизацию воздуховодов. Обозначается он, как Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов.
Класс «А»
Это самый низкий класс герметичности воздуховодов, который определяется таким показателем, как воздухонепроницаемость. Так вот он не должен быть меньше 1,35 л/сек/м при условии, что давление воздуха, проходящего по оцинкованным воздуховодам, составляет 400 Па.
Класс «С»
И последний класс с воздухонепроницаемостью 0,15 л/сек/м. Как и в предыдущих классах учитывается давление воздуха в системе 400 Па.
Проверка герметичности
В независимости от того, сооружается ли новая система вентиляции или проверяется эксплуатируемая, необходимо четко понимать, что испытания надо проводить обязательно. Особенно это касается работающей вентиляционной системы, которая стала работать неэффективно. Для этого используется технология аэродинамических испытаний. Не самый простой процесс, но без него не обойтись.
При выявленных недостатках надо принять меры по их устранению. Обычно это разгерметизация стыков. Поэтому надо провести повторную герметизацию путем нанесения герметика, мастик или самоклеящихся лент.
Сравнение пластиковых и стальных воздуховодов
Хотя оба варианта применяются в жилых, промышленных и административных зданиях для создания приточно-вытяжной вентиляции, пластиковые воздуховоды имеют лучшие эксплуатационные характеристики. Они отличаются длительной эксплуатацией, их проще устанавливать. Такие изделия обеспечивают надежную звукоизоляцию, что выгодно отличает от металлических каналов. При этом они предлагаются по привлекательной стоимости, в результате реализация проекта повышенной сложности не потребует необоснованных затрат. Это надежное решение, которое учтет максимум требований заказчика.
