Конструкция
По конструктивному исполнению воздуховоды бывают следующих типов:
- прямошовные. Их называют ещё промышленными. Изготавливаются из металлического цельного листа длиной 1 ≤ L ≤ 2,5 метра и толщиной 0,5 ≤ S ≤ 1,2 миллиметра. Шовное соединение придаёт каналу вытяжки дополнительную жёсткость, поэтому установка таких изделий практикуется обычно на сгибе;
- спирально-сварные. Для производства воздуховодов данного типа используются шаблоны с толщиной листа 0,75 ≤ S ≤ 2,2 миллиметров и шириной не более 0,75 метра. По технологии свариваются уложенные внахлёст края выкройки. В результате получается герметичный и прочный шов;

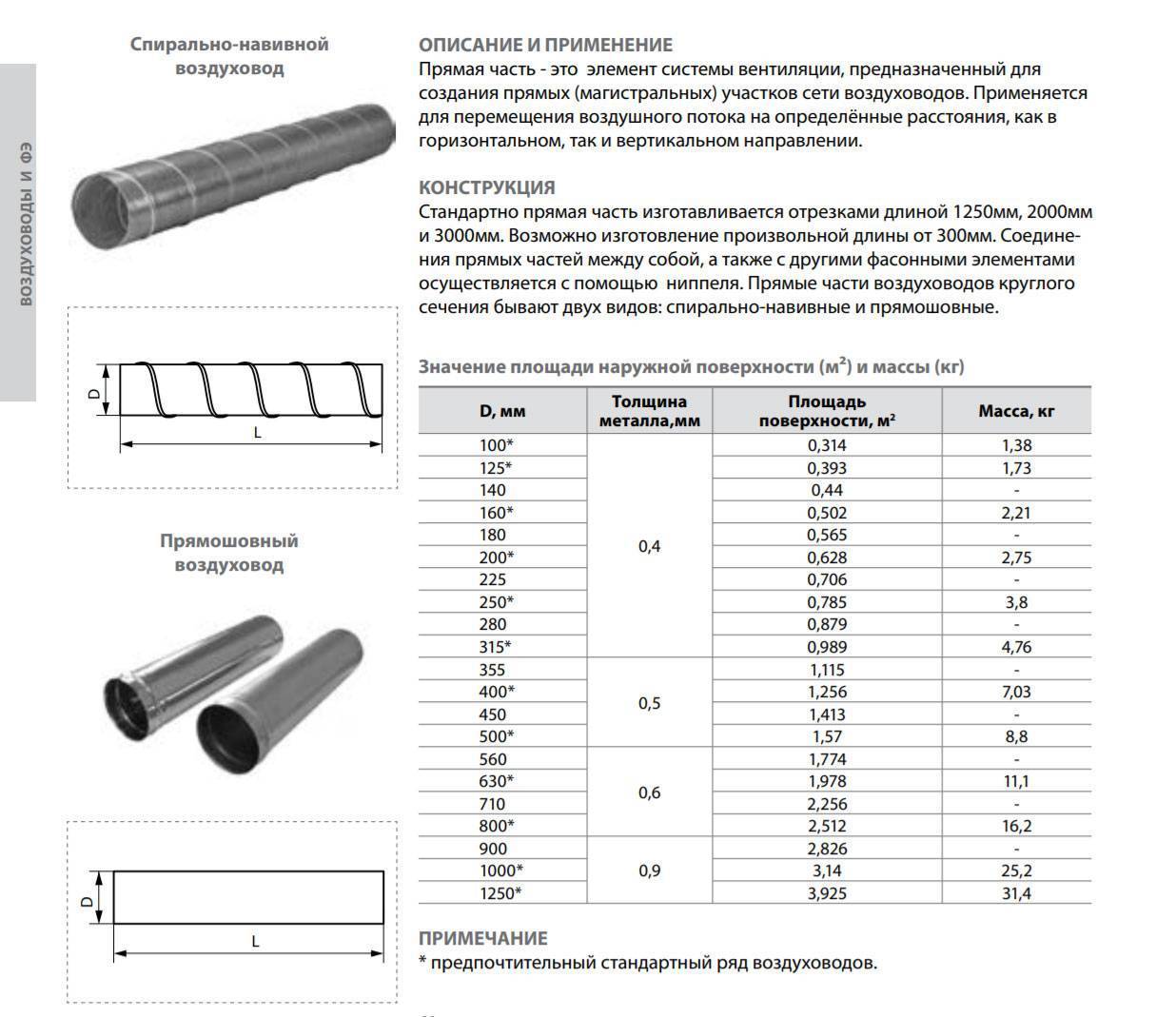

- спирально-навивные. Другое название — замковые. Производятся из штрипса (металлической ленты) толщиной, не превышающей 1 миллиметр. Ширина ленты – не больше 13 см. Что же касается длины, то она может быть любой. Штрипс сворачивается двумя способами – в кольцо или в ленту. Относительная дороговизна такого технического решения нивелируется более высоким качеством системы вентиляции.
Спирально-навивные воздуховоды производятся из стальной полосы — штрипса
Какие воздуховоды лучше – пластиковые или гофрированные?
Сейчас используют два вида воздуховодных труб: пластиковые и алюминиевые гофрированные. Сечение пластиковых изделий может быть круглым или прямоугольным. Круглые пластиковые воздуховоды имеют меньшее сопротивление воздуха, чем с прямоугольным сечением, поэтому работают они эффективнее. Но прямоугольные воздуховоды в интерьере смотрятся естественнее, они сливаются с мебелью и другим кухонным оборудованием.
Схема системы огнезащиты воздуховода.
Большое внимание при монтаже элементов воздуховодной трубы нужно уделить качеству соединений. Поэтому все комплектующие для системы лучше покупать вместе с пластиковыми трубами, чтобы при состыковке элементов не возникало проблем. Гофрированные трубы не нуждаются в соединительных элементах, они легко сгибаются под любым углом, а также растягиваются и сжимаются
Их монтаж сводится к закреплению одного края трубы к отверстию вентиляционного канала, а противоположного – к выходу вытяжного устройства. Кроме простоты монтажа еще одним преимуществом гофрированных труб перед пластиковыми можно отметить их небольшой вес. А к недостаткам стоит отнести шум во время работы вытяжной системы, скопление жира и копоти на внутренних стенках трубы. У пластиковых воздуховодов достоинств очень много:
Гофрированные трубы не нуждаются в соединительных элементах, они легко сгибаются под любым углом, а также растягиваются и сжимаются. Их монтаж сводится к закреплению одного края трубы к отверстию вентиляционного канала, а противоположного – к выходу вытяжного устройства. Кроме простоты монтажа еще одним преимуществом гофрированных труб перед пластиковыми можно отметить их небольшой вес. А к недостаткам стоит отнести шум во время работы вытяжной системы, скопление жира и копоти на внутренних стенках трубы. У пластиковых воздуховодов достоинств очень много:
- бесшумность работы;
- незначительное сопротивление воздуху благодаря гладким внутренним стенкам;
- не забиваются грязью, все отходы выводятся в вентиляционную шахту.
К недостаткам пластиковых труб можно отнести более сложный монтаж и необходимость в соединительных компонентах, а также более высокую стоимость в сравнении с гофрированными трубами.

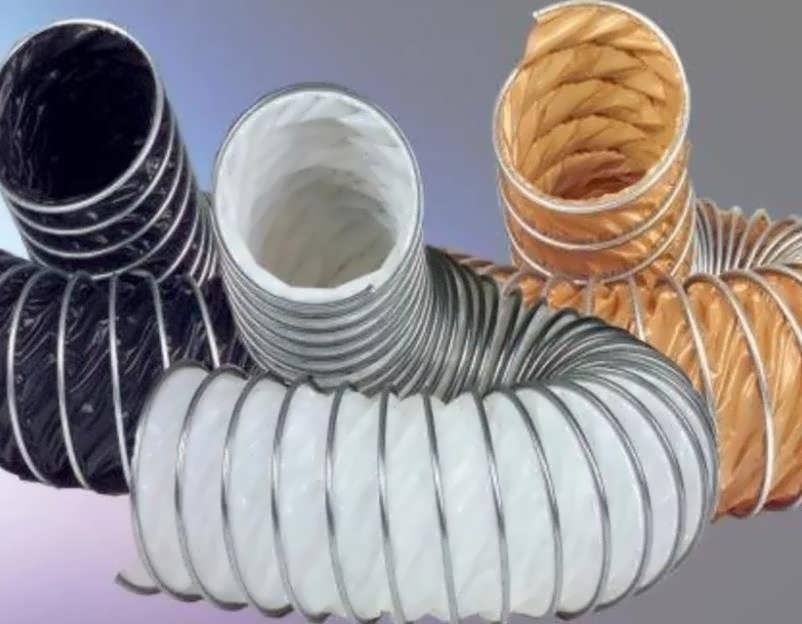

Текстильные вентиляционные трубы
Новинка в вентиляции — трубы из технического текстиля. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.
Характеристики текстильных воздуховодов:
- работают в диапазоне -40 +280 градусов;
- устойчивы к воздействию влаги и химических веществ;
- антибактериальны;
- обладают небольшой массой;
- текстильные вентиляционные трубы отличаются высокой пропускной способностью;
- легко ремонтируются и очищаются;
- служат дольше 10 лет;
- комбинируются с воздуховодами и элементами из любых материалов;
- могут быть различных цветов.
Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.
Можно ли сделать вентиляцию из канализационных ПВХ труб?
Нередко при монтаже вентиляции в частном доме используют пластиковые канализационные трубы. Это связано с тем, что они очень похожи (по своим характеристикам) на вытяжные детали из ПВХ. Многих людей интересует возможность использования этих труб в конструкции воздуховодов. Ответить на этот вопрос непросто, но рассмотреть данный вариант стоит.
Для монтажа бытовой вентиляционной системы, которая не предполагает работу под высоким давлением и температурой, можно использовать простые канализационные трубы
Использование канализационных деталей в таких целях встречается чаще, чем кажется на первый взгляд. Главная проблема при их установке в качестве воздуховодов — это отличия в размерах комплектующих элементов. Диаметры и размеры двух типов труб часто не совпадают. Поэтому монтаж вентиляционной конструкции из канализационных изделий возможен только в случае, если он будет осуществляться с нуля. Комбинированную вентиляцию вряд ли удастся собрать из-за разницы в габаритах и других показателях.
Также следует отметить, что канализационные трубы производятся из менее экологичного пластика. Это обусловлено спецификой применения. С учётом этого их использование в вентиляционной системе может осуществляться только в том случае, если она выполняет вытяжную функцию. Применение таких деталей в приточных конструкциях категорически не рекомендуется.
Помимо этого, внешний вид конструкции из канализационных деталей не настолько презентабелен, как в случае с деталями, специально предназначенными для таких систем. Специализированные элементы можно подобрать практически под любой дизайн помещения.
Исходя из всех вышеперечисленных пунктов, целесообразность установки канализационных труб в качестве воздуховода крайне сомнительна. Но такой вариант все же имеет право на существование, если требования к вентиляции минимальны.
Преимущества утепления
- уменьшается теплообмен;
- предотвращается образование конденсата, вызывающего коррозию, образования плесени на поверхности конструкции;
- снижается риск возгорания;
- ослабляется вибрация и шум, которые возникают при работе системы воздухообмен;
- уменьшается теплопередача во внешнюю среду.
Толщина слоя теплоизоляции зависит от таких параметров как:
- наличия точки росы,
- формы, размеров воздухоотвода,
- теплопроводности утеплителя,
- температурного перепада между вентсистемой и помещением.
Оптимальным решением считается технический утеплитель, который имеет высокую паропроницаемость и низкую теплопроводность.

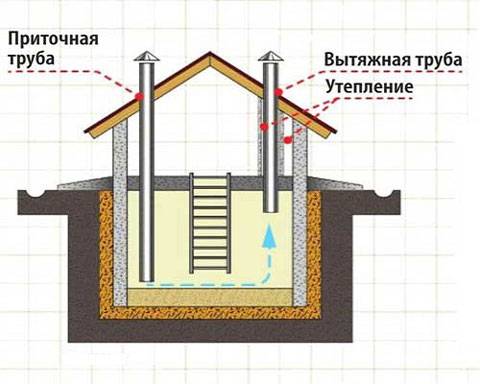

В системах с естественным воздухообменом, как и с принудительным для определенной категории зданий, наличие утепления обязательно.
Для кирпичных вентшахт, в отличие от металлических, проблема образования конденсата не стоит, поэтому вопрос теплоизоляции теряет свою актуальность.
Что же касается промышленных зданий, то шахты принудительного воздухообмена здесь выполняются из строительной стали, которая достаточно быстро нагревается. Так как через них проходит достаточно большой объем воздуха, то при охлаждении конструкция не успевает дойти до точки росы, то есть проблема конденсации водяного пара в этом случае не стоит. Единственная вероятность образования конденсата возникает при остановке вентилирующего оборудования, поэтому для подобных систем организовывают отвод конденсата, который может образоваться за этот период.
Как утеплить
Теплоизоляцию выполняют по двум методикам: внутреннее утепление и наружная.
Вторая сегодня считается наиболее экономичным и эффективным. Вопросы шумоизоляции и возгорания решаются в этом случае решаются намного проще. К примеру, шумоглушители устанавливают непосредственно в источник звука. Вероятность распространения огня практически сведена к минимуму. Еще одним ценным преимуществом такой технологии является возможность периодически проводить мероприятия, препятствующие образованию бактерий и микробов, которые приводят к расслоению теплоизоляционных материалов, а, значит, и к потере их эксплуатационных характеристик.
Для утепления вентканалов и шахт цилиндрической формы чаще всего используют гипсошлаковые или фасадные минераловатные плиты. Процесс устройства теплоизоляции, скажем, для минплит проводят в следующей последовательности:
- подготавливают поверхность, в частности, удаляют слабые участки основы, поверхность прогрунтовывают;
- минплиты укладывают на клей, из него выполняют также нашлепки и окантовку;
- дождавшись окончательного высыхания, устанавливают фасадные дюбели;
- укладывают укрепляющий слой, содержащий сетку из стеклоткани и клея;
- после полного подсыхания, поверхность огрунтовывают и покрывают декоративной штукатуркой.
2019 stylekrov.ru
Преимущества сотрудничества с Вент Центром
- широкий ассортимент товаров для построения вентиляционных систем из высококачественного сырья;
- доступные цены на товары с максимально высокими рабочими характеристиками;
- быстрая доставка в Москву, Санкт-Петербург и любой другой регион России;
- возможность самовывоза со стационарного склада в Москве (адрес на сайте);
- различные способы оплаты товара;
- квалифицированные сотрудники, которые проконсультируют не только по вопросам выбора и доставки товара, но и помогут сделать первичные расчеты;
- изготовление оригинальных изделий (трубы, отводы, дефлекторы и др.) по индивидуальным характеристикам;
- регулярное проведение акций, а также скидки для постоянных клиентов;
- удобный сайт с понятным интерфейсом и подробным описанием товара.
Сделайте заказ в , и самостоятельно убедитесь в высоком качестве товара и обслуживания. Будем рады помочь!
https://youtube.com/watch?v=yIC7h9Ak9EI
Выбор необходимой конструкции
Приобретая трубы для вентиляции , нужно учитывать то, что они должны иметь диаметр меньший, чем отверстие самой вытяжки. Если пренебречь этим правилом, то уровень шума при работе такой системы будет гораздо выше, а также увеличится нагрузка на мотор и вследствие этого продуктивность работы системы снизится.
Стоит учесть и то, что 1 поворот трубы для вытяжки на 90° снижает функциональные характеристики системы на 10%. Если сгиб превышает размер прямого угла, то это может повлечь за собой полный сбой в работе конструкции из-за того, что будет нарушен отток воздуха.
Чтобы справиться с обратной тягой, в конструкции предусматривается установка клапана, который регулирует поток воздуха и предотвращает его циркуляцию в противоположном направлении. Для обеспечения правильной работы поворотная ось монтируется в вертикальной плоскости. Отвод воздуха, как правило, производится через крышу или стену. Разрешается применять комбинированную решётку, в которой есть отверстия для обычного вентилирования.
По техническим правилам оптимальная длина воздуховода — 3 м. Каждый последующий метр снижает работоспособность конструкции на 10–15%.
Выход вентканала должен располагаться вертикально, для этого трубу часто выводят через крышу
Выбор воздуховода
Важно, чтобы диаметр пластикового воздуховода был меньше сечения вытяжки. В противном случае не избежать снижения производительности системы. Необходимо учитывать, что электродвигатель получает дополнительную нагрузку
Необходимо учитывать, что электродвигатель получает дополнительную нагрузку.
Для монтажа рекомендуется использовать пластиковую вентиляционную трубу с небольшим количеством изгибов. Длинная часть должна достигать максимального размера. Каждое искривление уменьшает эффективность системы примерно на 10%. Кроме того, желательно избегать создания поворотов, превышающих 90 градусов.
Возникновение обратной тяги предотвращает обратный клапан, который не пропускает в трубу наружного воздуха. Он устанавливается на поворотной оси строго вертикально. Любое удлинение вызывает снижение КПД ориентировочно на 10%.

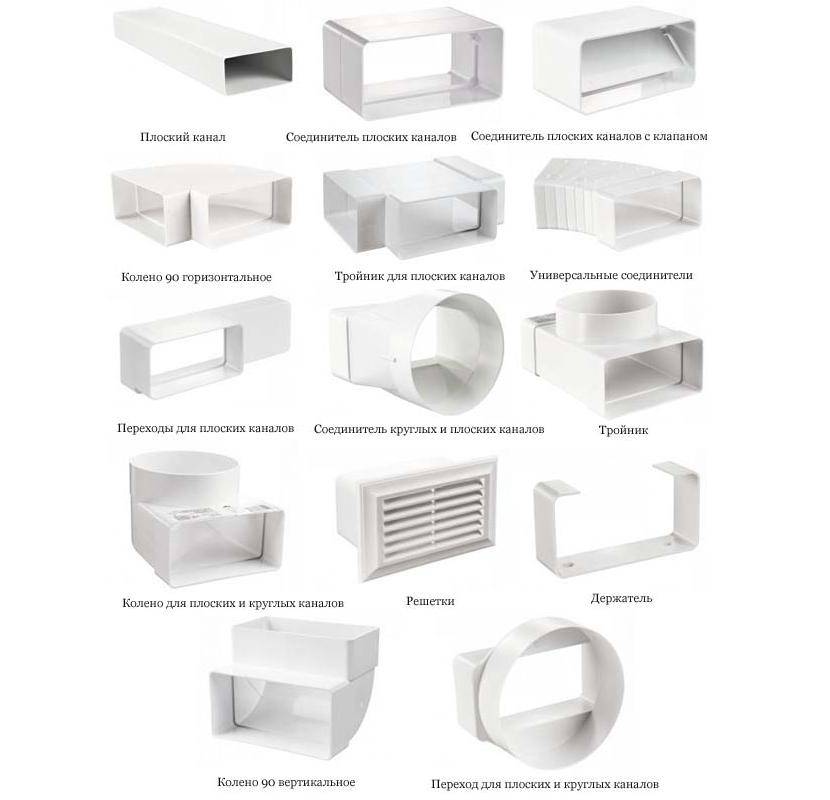

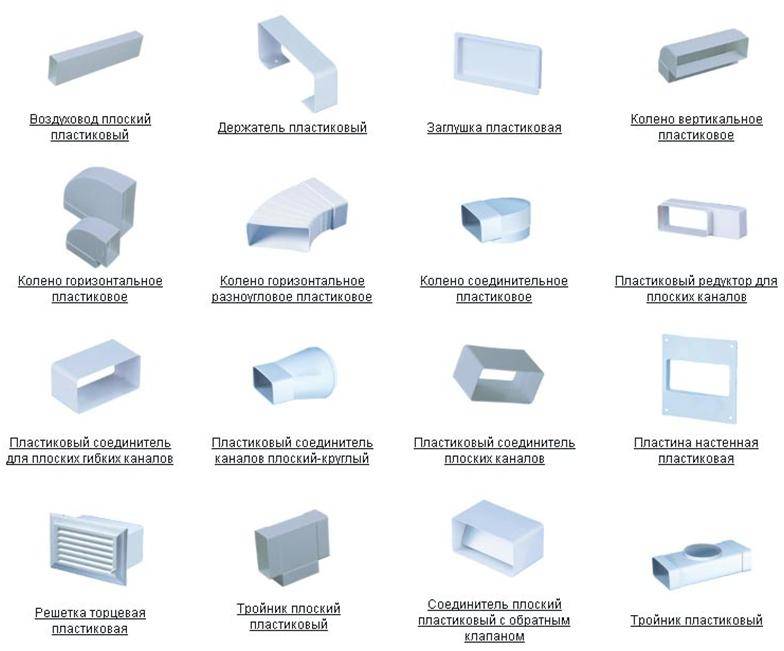

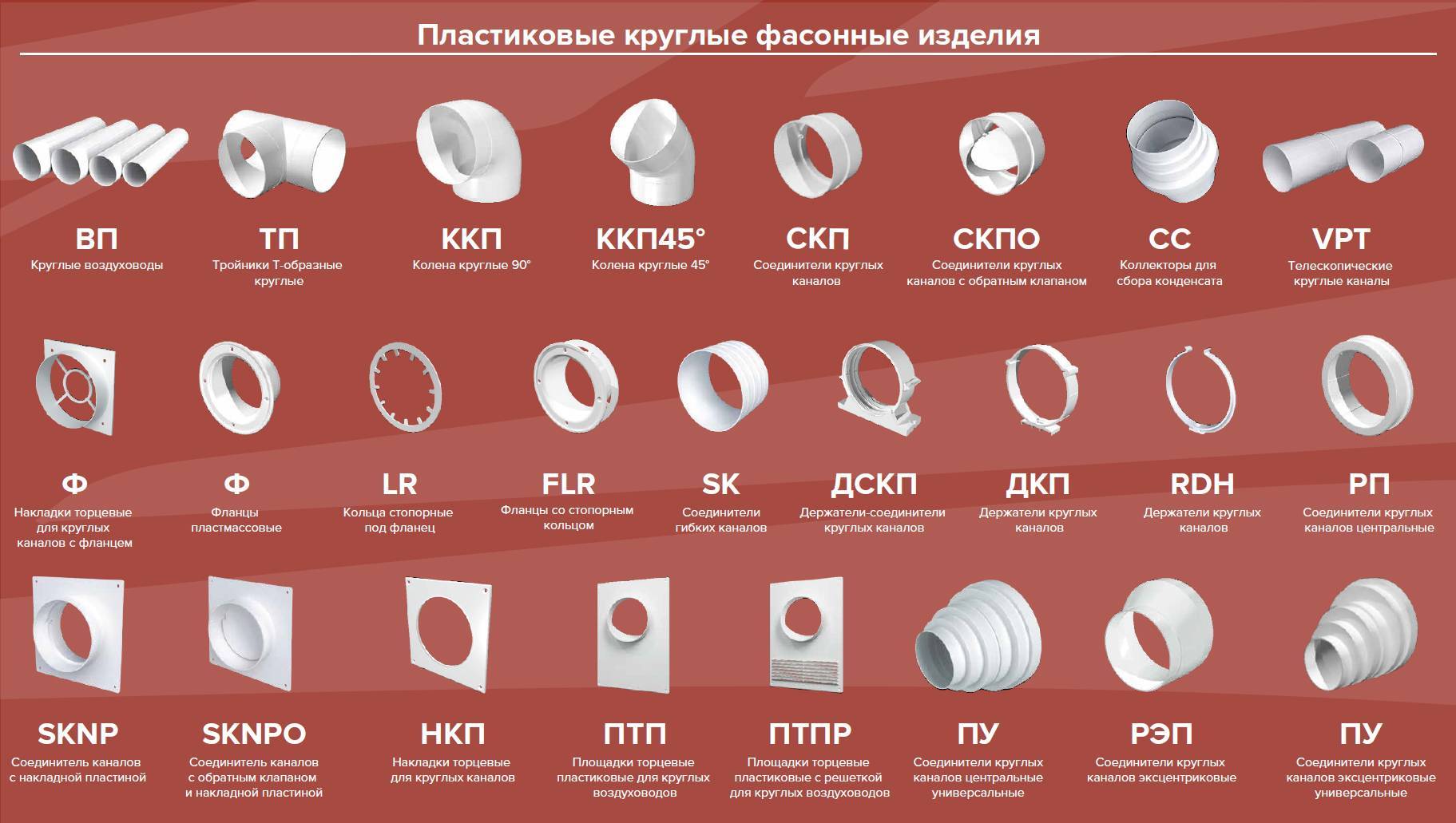

Пластиковые и ПВХ трубы
Трубы для систем вентиляции, изготовленные из пластика стали широко использоваться практически повсеместно. Отчасти связано это с тем, что в качестве вентиляционных труб могут быть использованы канализационные элементы.
Преимущества у пластиковых изделий следующие:
- Стойкость к влажным средам;
- Стойкость ко многим агрессивным средам;
- Эстетичный внешний вид;
- Малый вес.
Пластиковые изделия можно использовать как внутри помещений, так и на крыше в доме или гараже.
Особенностью ПВХ труб можно назвать их универсальность в вопросе соединения. Оно может быть осуществлено при помощи специальных фитингов, что чаще используется в устройстве водопроводных систем, а также путем нагревания.
При нагревании трубы спаиваются между собой, что на выходе дает очень герметичное соединение, чего нельзя добиться от стальных материалов.
Вентиляционные трубы из пластика
Еще одной особенностью таких изделий, и одновременно большим преимуществом, является отсутствие сварных швов. Это уменьшает сопротивление движущемуся воздуху, что дает возможность применять вентиляторы с более низкой мощностью.
Если вентиляционная система в частном доме расположена снаружи, на крыше, то пластиковые трубы нуждаются в дополнительном утеплении.
Способы крепления и монтаж воздуховодов
Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.
При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение
Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов
Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа
Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.
Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.
Монтаж гибкого гофрированного воздуховода
Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:
- разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
- установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;
Гибкий воздуховод идеально подходит для установки в ограниченном пространстве
- измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
- для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
- для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
- конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
- далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
- отдельный отвод делается для каждого предусмотренного проектом отверстия.
Монтаж гибкого теплоизолированного воздуховода
Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.
При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату
Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.
Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)
Для герметизации применяют те же материалы
Для герметизации применяют те же материалы.
Про воздуховоды в котельной
Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы
Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы
Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.
Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.
Две трубы для вентиляции котельной
Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ. Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.
Как создать вентиляционную систему
Проектами больших домов обычно предусматривается тип и марка трубопроводов для вентиляции и другие устройства. Но зачастую проект отсутствует и умельцы своими руками создают простейшие вытяжные вент. системы, работающие на естественной тяге, на одну высокую вытяжную трубу над крышей. Такие схемы, если и включают в себя дополнительное оборудование, то по минимуму – вытяжка на кухне и вентилятор в туалете, включенные в систему через обратные клапана на тройниках, чтобы не задувать обратно…
Самый распространенный вопрос и проблема, которая существует в представлении жильцов – это «расчет вентиляции» и «какой диаметр труб окажется подходящим». Но решение довольно простое – подключать точки воздухозабора на вытяжной вентиляции можно 100 мм трубопроводами, которые отдельно и выводятся через крышу, обычно это самое простое решение, но оно удовлетворяет нормам воздухообмена в жилых помещениях в зимнее время. В целом же — как делается простая вентиляция в доме – читайте дополнительно информацию по теме…
Гибкие трубы для вентиляции
Гибкие вентиляционные трубы производят из алюминиевой фольги или армированного пластика. Аэродинамические свойства гибких вентиляционных труб сравнительно слабы. Поэтому обычно их используют для формирования поворотов на сложных участках, в том числе для транспортировки сред с температурой до +250 градусов.
Алюминиевые вентиляционные трубы состоят из нескольких слоев фольги. Они хорошо гнутся, легкие и удобные в транспортировке. Длина их в растянутом состоянии увеличивается в 3 раза. Но гофрированная внутренняя поверхность снижает пропускную способность вентиляционной трубы. К тому же, в складках собирается пыль.
Полиэфирные гофротрубы для вентиляции изготавливают из нескольких слоев пластика и металлической фольги. Жесткость конструкции придает каркас из каленой стальной проволоки. Пластиковые гибкие воздуховоды выдерживают температуры от -50 до +70 градусов.
Одной из главных проблем гибких воздуховодов являются высокие потери давления по трассе. Их можно рассчитать, пользуясь диаграммой.
В связи с низкой пропускной способностью, гибкие вентиляционные трубы подходят для систем со скоростью движения воздуха не более 30 метров\сек и невысоким давлением. Поэтому их смело можно рекомендовать в качестве воздуховодов для кухонных вытяжек и бытовых вытяжных вентиляторов.
Виды воздуховодов

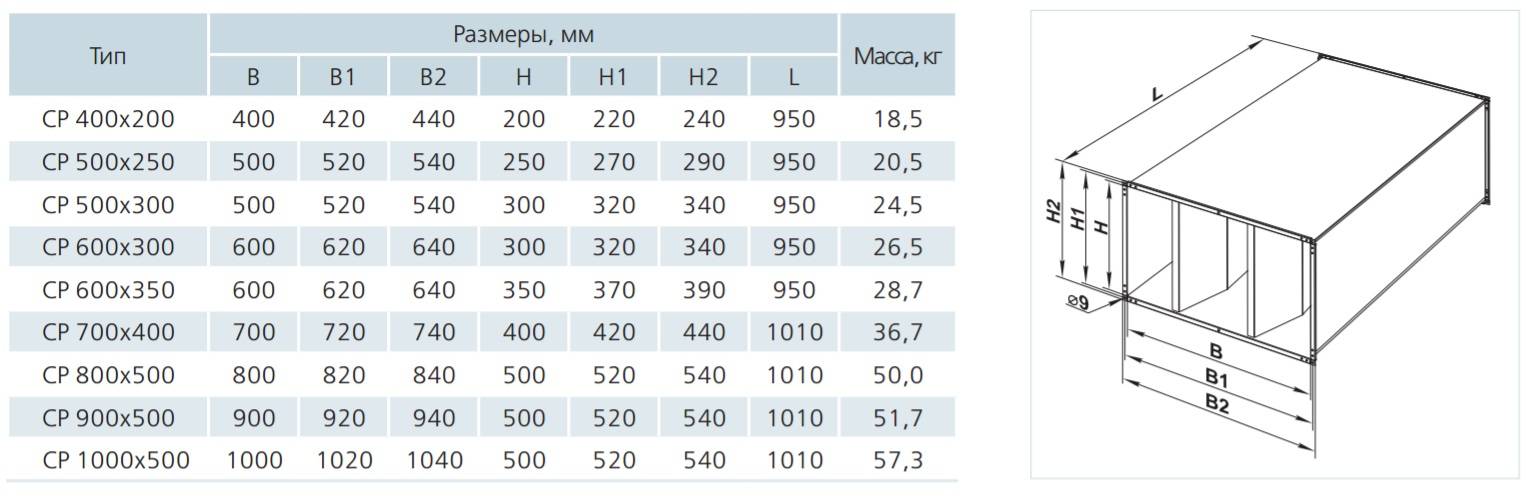

Прямоугольные
Сечение воздуховодов, выполненное в форм-факторе прямоугольника, дает возможность предельно эффективно применять строительные объемы, к примеру, в маленьких пространствах, имеющихся под натяжным потолком.
В целом необходимо исходить от объема комнаты, которое владелец готов принести в жертву, чтобы установить систему вентиляции. Если важен каждый см, специалисты советуют прокладывать вентиляционную систему на основании воздуховодов, сделанных в форм-факторе прямоугольника, однако параметры аэродинамики и шума этого сечения уступают моделям, сделанным в форм-факторе круга.
Стоит принимать во внимание и санитарно-эпидемиологический фактор. Дело в том, что частицы пыли и загрязнений выводящегося воздуха скапливаются в уголках прямоугольных каналов, в связи с чем в тех или иных системах (к примеру, в аспирации) сечение воздуховода, выполненное в форм-факторе прямоугольника, не применяется, при этом очищать прямоугольные каналы нужно чаще, если сравнивать с круглыми
Цена 1 кв. м воздуховода, выполненного в форм-факторе прямоугольника, больше круглого по причине особенностей конструкции (фланцев), которые приводят ко вспомогательным производственным расходами на шины и уголки для фланцев.
Круглые
При сравнительной площади поперечного сечения, изделия, выполненные в форм-факторе круга, отнимают больше высоты, если сравнивать с прямоугольными воздуховодами, однако в случае, когда строительная высота помещения дает такую возможность, целесообразнее монтировать модели с сечением, сделанным в форм-факторе круга. Они пропускают меньшее количество шума, а также обладают меньшим сопротивлением, если сравнивать с прямоугольными воздуховодами, а значит и вся система вентиляции будет лучше в плане энергетической эффективности
Это важно, если хочется сократить рабочие затраты, а также первичные капитальные расходы (более компактные типоразмеры вентиляторов)
К предъявляемым правилам в подборе вентиляционной системы также причислим и интерьер. Данный критерий способен стать важнейшим при подборе сечения изделия, поскольку, чтобы спрятать модель, выполненную в форм-факторе круга, нужно куда больше полезного пространства, что может потребовать изменить интерьер комнаты, а это не всегда хочется делать. Кроме того, такие воздуховоды нужно разместить и с внешней стороны здания, что и вовсе испортит его вид. В данной ситуации целесообразнее отдать предпочтение изделиям с сечением, выполненным в форм-факторе прямоугольника.
Какие бывают воздуховоды
Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.
Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.
Характеризовать воздуховоды можно по таким параметрам:
- материалам;
- форме сечения;
- площади сечения;
- наличие или отсутствие теплоизоляции.
Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.
Материалы
Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

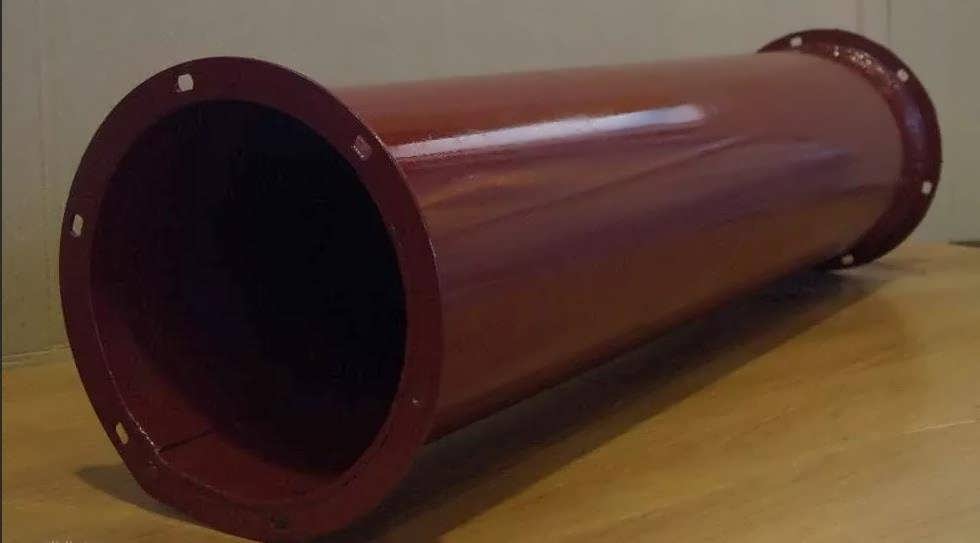

Металл
Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.
Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.
Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.
Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.
Пластик
Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.
Текстиль
Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.
Форма и площадь сечения
Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.
Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.
Жесткость
И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:
- жесткие;
- полужесткие;
- гибкие.
У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.
Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.
В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.
Особенности и правила установки вентиляционных систем
Установка естественной вентиляции. Монтаж системы такого типа должен проходить по техническим нормам и ему предшествуют все необходимые расчёты, выбор материалов и их разметка. Установка вентиляции без плана будущей конструкции — рискованное дело.
Вначале производится крепление элементов специальными комплектующими. Затем производится установка решёток и дефлекторов. Специальные приточные клапаны выполняют функцию притока необходимого объёма воздуха. На заключительных этапах по сбору конструкции монтируются вентиляторы в решётках вентиляционных каналов. Такие устройства функционируют на выдув.
При плохом проветривании помещений можно добавить в конструкцию обратный клапан, который будет направлять большее количество воздуха.
Установка принудительной вентиляции. Такой вариант конструкции идеально подходит для загородных частных домов с большим количеством комнат и для помещений, в которых коэффициент влажности выше нормы.
Монтаж принудительной вентиляции включает в себя такие этапы:
- Вначале проводится работа по установке блока приточно-вытяжной конструкции. Располагается этот элемент чаще всего в тёплом и сухом, изолированном от нежелательных воздействий, месте. Для этого отлично может подойти чердак.
- Дальше к блоку прикрепляются воздуховоды. Производится установка воздухозаборника. Его нужно располагать так, чтобы промежуток между ним и трубами составлял не менее 10 метров.
- Затем происходит объединение блока с воздуховодами (как правило, для этого используют гофрированные трубы).
- В конце осуществляется теплоизоляция системы, монтаж решёток на воздуховоды и установка различных приборов, которые будут следить за работой сети.
Система вентиляции включает немало элементов, каждый из которых должен быть выбран и установлен правильно. Только в этом случае конструкция будет выполнять свои функции и обеспечивать комфортные условия в помещении.
Текстильные вентиляционные трубы
Новинка в вентиляции — трубы из технического текстиля
. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.
Характеристики текстильных воздуховодов:
- работают в диапазоне -40 +280 градусов;
- устойчивы к воздействию влаги и химических веществ;
- антибактериальны;
- обладают небольшой массой;
- текстильные вентиляционные трубы отличаются высокой пропускной способностью;
- легко ремонтируются и очищаются;
- служат дольше 10 лет;
- комбинируются с воздуховодами и элементами из любых материалов;
- могут быть различных цветов.
Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.
Основные элементы вентиляционных систем
Любая система для обеспечения помещения воздухом включает в себя такие части:
Вентиляционный воздуховод. Выбор их, как правило, зависит от необходимого сечения и размеров. В качестве вытяжки можно использовать профильную трубу, потому что она проста в установке. Популярностью пользуются прямоугольные воздуховоды следующих размеров: 60х120 мм и 60х204 мм.
Соединители. Встречается равноценный тип и переходной. Переходной соединитель применяют в случае, если нужно объединить две трубы разных размеров.
Повороты. Этот элемент используют для смены направления воздуховода в одной из плоскостей.
Сборка и монтаж системы вентиляции подразумевает применение дополнительных деталей — уголков, поворотов, креплений и прочих элементов
Тройники. Включают в себя три выхода для вентиляционных элементов. Используются для создания ответвления конструкции.
Крепёжные элементы. Применяются при монтаже системы для крепления труб.
Обратный клапан. Устройство, которое выполняет регуляторную функцию. Воздух, благодаря обратному клапану, перемещается в нужном направлении. Как правило, используется при выключенном вентиляторе в принудительных системах.
Помимо этого, существует множество вспомогательных элементов, которыми производится соединение труб с разными размерами сечения и формами. Дополнительные детали выбирают, ориентируясь на размеры основных составляющих вентиляции. Они упрощают монтаж и делают его более быстрым.
