Выбор вентиляционных труб для вытяжки: диаметр, размер, материал

Эксплуатационные требования, предъявляемые к воздуховодам

Любая система циркуляции воздуха должна выполнять свои функции и быть удобной для пользователя, а значит, соответствовать определенным требованиям. Итак, воздуховоды должны:

• быть полностью герметичными;
• аэродинамический шум, возникающий в процессе работы приточно-вытяжной установки и движения воздуха по системе воздуховодов, не должен превышать установленные санитарные нормы;
• обеспечивать требуемую производительность системы вентиляции, т.е. возможность свободного пропуска воздушных масс с требуемой скоростью;
• в процессе работы системы вентиляции выдерживать давление воздуха, создаваемое приточной установкой;
• соответствовать нормам по теплоизоляции;
• гармонично вписаться в интерьер;
• занимать минимальное пространство в помещении.

В зависимости от конкретных условий, к воздуховодам могут предъявляться и другие требования, но эти являются базовыми.

См. герметичные и теплоизолированные воздуховоды, сокращающие время монтажа здесь >>

Воздуховоды – «транспортная система» вентиляции

Рекомендации по монтажу

Монтаж системы вентиляции играет не менее важную роль, чем проектирование и выбор материала. Ошибки, допущенные при установке воздуховодов, могут свести к нулю все усилия, приложенные на стадии разработки.

Для того чтобы вентиляция работала правильно и без сбоев, при установке нужно учесть ряд правил:

1. Следует избегать прогибов вентиляционных каналов. Если используется гофрированная труба, стоит добиваться ее максимального растяжения.
2. Необходимо позаботиться об отводе статического электричества, для этого нужно использовать заземление.
3. Для прокладки воздуховода через стены стоит использовать гильзы.
4. Все стыки необходимо обработать герметиком.
5. Стараться избегать сильных загибов при монтаже гофрированной трубы.
6. Правильно смонтированная сеть вентиляционных каналов содержит минимум поворотов, острых углов, изгибов, а ее общая длина не должна превышать 3 м (к этому нужно стремиться);
7. Для длинных гофрированных каналов следует устанавливать крепления через каждые 1,5 м. Это позволит избежать колебания воздуховода при работающей вытяжке.
8. Если избежать острого угла загиба не получается, следует увеличить сечение воздуховода.

После монтажа воздуховода все элементы вентиляции следует замаскировать для того, чтобы портить интерьер помещения.

Для этого можно использовать:

• натяжные и подвесные потолки;
• гипсокартонные или пластиковые короба;
• навесные кухонные конструкции;
• фальшпанели.

Сфера применения разных гофрированных труб

Солидный ассортимент гофротруб, разнообразных по размерам и виду материала, однозначно сообщает о том, что эти изделия используются в самых разных сферах хозяйства, например:

Гофра небольшого диаметра (2-6 см). Ее применяют для защиты от внешних воздействий при прокладке силовых, телефонных, компьютерных кабелей и проводов. Цвет пластиковой гофры говорит о ее предназначении, например, электропроводка прокладывается в серой и черной трубе, линии связи – в зеленой, компьютерный кабель – в белой.
Гофра из оцинкованной или нержавеющей стали. Ее используют для организации систем отопления, водоснабжения, вентиляции в бытовых и промышленных помещениях

Такие трубы обладают важной способностью: они огибают углы без изменения внутреннего диаметра, что важно для сохранения эффективности системы.
Вентканалы из текстиля встречаются там, где необходимо организовать подачу свежего охлажденного воздуха (например, на предприятиях по переработке мяса или молока, в сфере общественного питания). Материалом для вентканалов служит высокопрочное синтетическое полотно с нормированной пористостью.

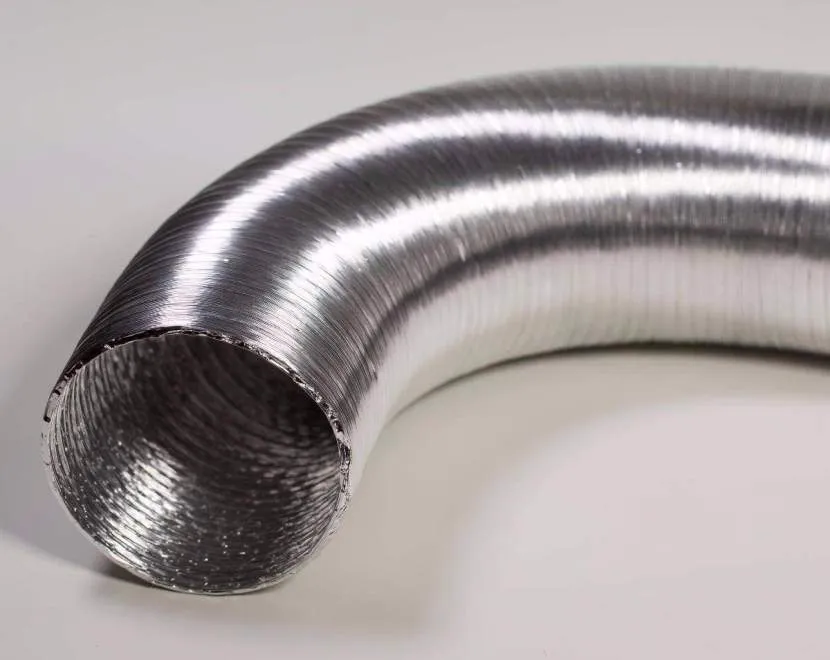

Алюминиевая гофра для бюджетных системИсточник zalpstroy.ru

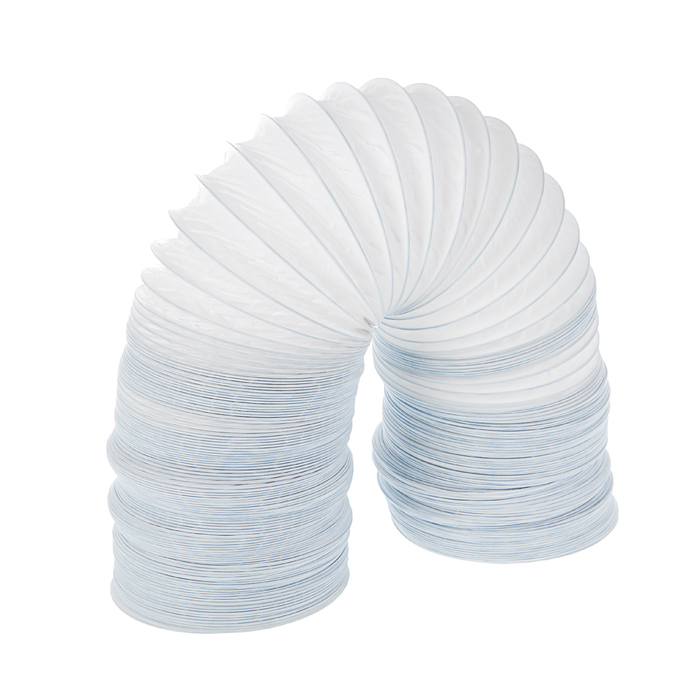

• Гибкие гофротрубы из алюминиевой фольги используются в домашних системах вентиляции; варианты из пластика или нержавейки встречаются реже. Для организации бытовой вентиляции подходят изделия диаметром 10-15 см. Менее ходовые размеры – 20-30 и более см.
• Гофра из пластика и полиэтилена широко применяется в быту. С ее помощью подключают сантехнику, подводят воду к бытовым устройствам (стиральная, посудомоечная машинка). Без нее не обойтись на сложных участках канализации, там, где не получится поставить жесткую трубу.

Алюминиевая гофра на вытяжку на кухню – частый выбор для обустройства домашней системы. Сфера ее применения не ограничивается кухней; при необходимости, если в помещении отсутствует вентканал, ее монтируют в ванной, котельной, подвале, гараже. Разнообразие применения обусловлено свойствами алюминия: изготовленные из него воздуховоды отличаются легкостью и коррозийной стойкостью.

Чтобы расширить сферу использования гибкой гофрированной трубы, производители предлагают варианты с теплоизоляцией. Это позволяет прокладывать вентканалы не только внутри помещений, но и на улице.

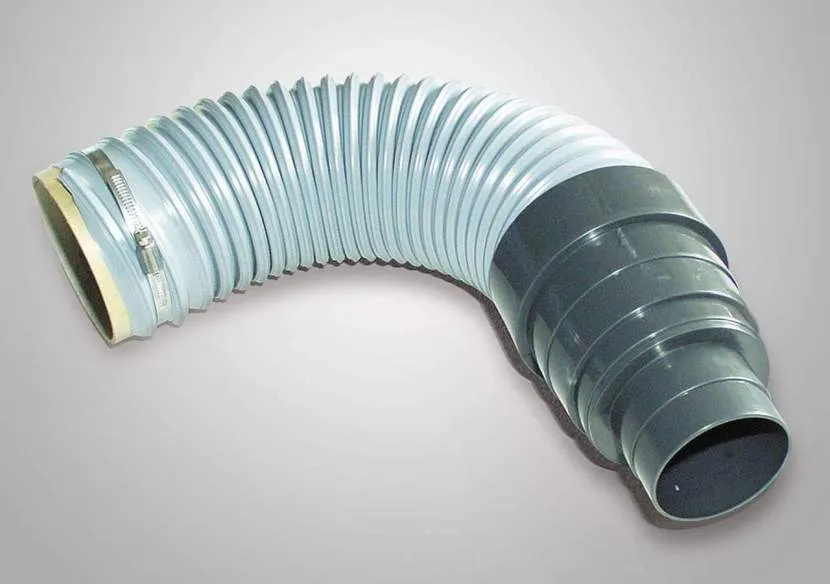

ПВХ гофра с переходникомИсточник ledsshop.ru

№7. Какого диаметра/размера трубы понадобятся?

Расчет вентиляции – дело непростое. Существуют программы, куда вы можете закинуть все исходные данные, а потом получить рекомендованные значения воздухообмена и размера воздуховодов. Есть специалисты, которые выполнят расчет с учетом всех особенностей помещений дома. Общий принцип расчета выглядит следующим образом.

Сначала необходимо найти количество воздуха, которое должно попадать в дом и выводиться из него за единицу часа. По идее, объем поступившего воздуха = объем выведенного воздуха. Сколько воздуха должно зайти и выйти, чтобы нам было комфортно? В нормативных документах все уже посчитано.

Согласно СНиП 31-02-2001, воздухообмен для жилых помещений равняется объему комнаты, т.е. за 1 час воздух должен 1 раз полностью обновиться. Для кухни этот показатель – не менее 60 м3/час, для ванной – 25 м3/час. Объем комнаты посчитать нетрудно.

Нормы проектирования «АВОК» 2.1-2008 говорят о следующих нормативах воздухообмена.

Иногда по этим нормативам получаются немного разные значения, учитывать лучше то, что больше. Для правильного расчета необходимо вооружиться планом дома, где указаны параметры каждой комнаты. Удобно все делать в форме таблицы.

Из каждой пары чисел выбираем большее и суммируем их. В примере суммарный воздухообмен равен 430 м3/час. В жилых комнатах необходимо будет организовать приток и вытяжку, а на кухне и в санузле – только вытяжку. Свежий воздух туда будет подходить из соседних помещений.

Далее при расчетах необходимо учитывать, каким образом будет выводиться воздух, естественно или принудительно. При естественном способе скорость воздушного потока внутри воздуховода будет не более 1 м/с, при принудительной – до 5 м/с, в ответвлениях – до 3 м/с.

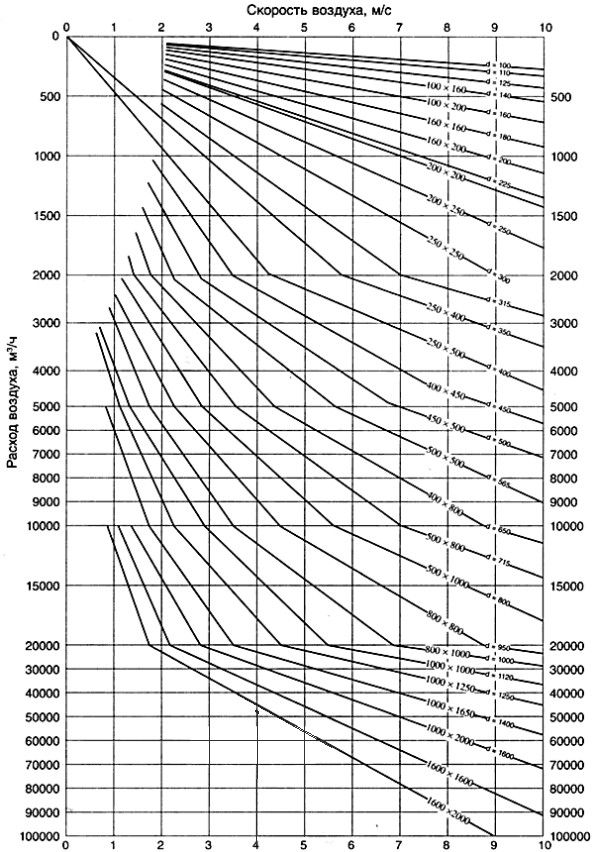

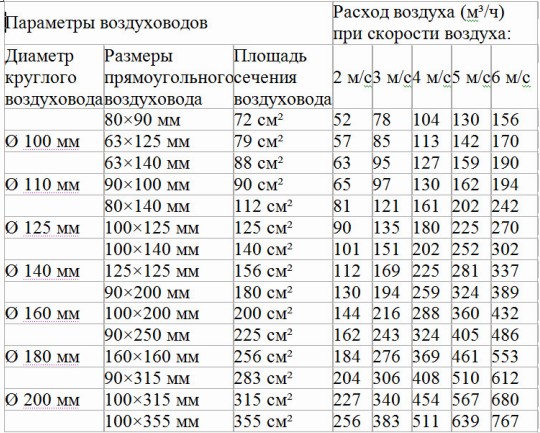

Поперечное сечение канала считают по формуле S=L/(V·3600) м2, где L – воздухообмен, а V – скорость потока. Также можно воспользоваться специальной диаграммой. В данном случае без вентиляторов не обойтись. Если принять скорость потока за 3 м/с, то получим S = 0,0398 м2, или 398 см2. Можно организовать вентиляцию одним воздуховодом 200*200 мм, двумя 170*170, или тремя 150*150. Это все лишь для того, чтобы вы поняли общую схему расчета. Надежнее, конечно, обратиться к специалистам.

К обустройству вентиляции многие относятся слишком пренебрежительно. Если не хотите потом столкнуться с проблемами микроклимата, ломать стены и потолки или монтировать трубы по чистовой отделке, лучше все заранее продумать.

Эффективность воздухообмена и влияние на микроклимат

Вытяжные и приточные воздуховоды играют разную роль в системе вентиляции. Вытяжная труба отводит отработанный воздух из помещения, обеспечивая его свежим поступлением извне. Приточная труба, напротив, впускает свежий воздух в помещение для обеспечения необходимого количества кислорода и поддержания комфортных условий проживания.

При выборе диаметра трубы необходимо учитывать объем помещения, количество людей, количество источников тепла и загрязнения, а также требования к воздухообмену и комфорту. Более крупные диаметры трубы могут обеспечить высокую скорость воздуха и больший объем воздухообмена, но могут вызвать шум и неудобства для людей.

Эффективность воздухообмена напрямую влияет на микроклимат в помещении. Правильно подобранный диаметр трубы позволяет обеспечить достаточный воздухообмен для поддержания комфортной температуры, влажности и качества воздуха. Отсутствие или недостаточный воздухообмен может привести к перегреву или охлаждению помещения, конденсации и плохому запаху, а также может быть причиной различных заболеваний и аллергических реакций.

Важно учесть, что эффективность воздухообмена и влияние на микроклимат зависят не только от диаметра трубы, но и от других факторов, таких как уровень изоляции, установка вентиляционного оборудования и наличие фильтров

№2. Металлические трубы для вентиляции

В эту группу входят трубы из нержавейки, оцинкованной и черной стали. К общим преимуществам можно отнести следующие качества:

• устойчивость к высоким температурам, давлению и агрессивным средам;
• широкий выбор форм и размеров, в чем металлические трубы значительно превосходят пластиковые;
• жесткость и прочность;
• долговечность.

Высокий вес, немалая цена и сложность монтажа – те причины, по которым многие предпочитают отказаться от металлических труб в пользу пластиковых. В частных домах сегодня практически никто уже не использует металлические воздуховоды – необходимости в них нет никакой. Они больше подходят для организации вентиляции в промышленных помещениях.

К общим минусам добавим недостатки разных видов металлических труб. Оцинкованная сталь хоть и получает защиту в виде напыления слоя цинка, но особой долговечностью не отличается. Покрытие, конечно же, отодвигает время появления коррозии и замедляет ее развитие, но не спасает от нее полностью. Самыми слабыми местами в оцинкованных трубах считаются стыки. Именно в этих местах первой появляется ржавчина, а как только она начинает развиваться, образуется неприятный запах. Если речь идет о жилом помещении, то это очень серьезный недостаток.

Нержавеющая сталь в эксплуатации ведет себя намного лучше. Она более устойчива к коррозии и поэтому более долговечная. Этот материал обладает повышенной огнеупорностью и пригоден для транспортировки агрессивных воздушных масс. Для производства – идеальный вариант, но в домашних условиях массивные металлические трубы оправдано использовать только, если они достались вам бесплатно и будут спрятаны в стену.

У всех металлических воздуховодов есть еще одно неприятное свойство. Воздух, проходя через такую трубу, и образуя потоки, может стать причиной значительных шумов. Чтобы снизить количество воздушных завихрений, необходимо минимизировать число поворотов трубы и избегать углов 90 градусов. Кроме того, металлические стенки канала будут оказывать сопротивление прохождению воздушного потока.

Рекомендации по уходу за гофротрубой для вентиляции

Уход за пластиковыми трубами с гладкими стенами довольно прост. Их легко разбирать и чистить как снаружи, так и внутри. Более сложным является процесс очистки и мытья трубы из алюминиевой фольги. Основная причина трудностей – ее рельефная поверхность, которая служит отличным местом для скапливания грязи, жира и нагара. Все загрязнения очень сложно удалить даже с применением специальных абразивных средств. Оптимальный вариант – банальная замена воздуховода после нескольких лет эксплуатации.

Учитывая небольшую стоимость гофры, ее считают доступным и надежным решением вопроса обустройства вентиляционной системы. При условии правильной установки вообще не должно возникнуть никаких проблем

Важно четко следовать рекомендациям производителей и прислушиваться к советам профессионалов. Уход за внешней частью изделия довольно проблематичен, поэтому лучше прибегнуть к варианту маскировки

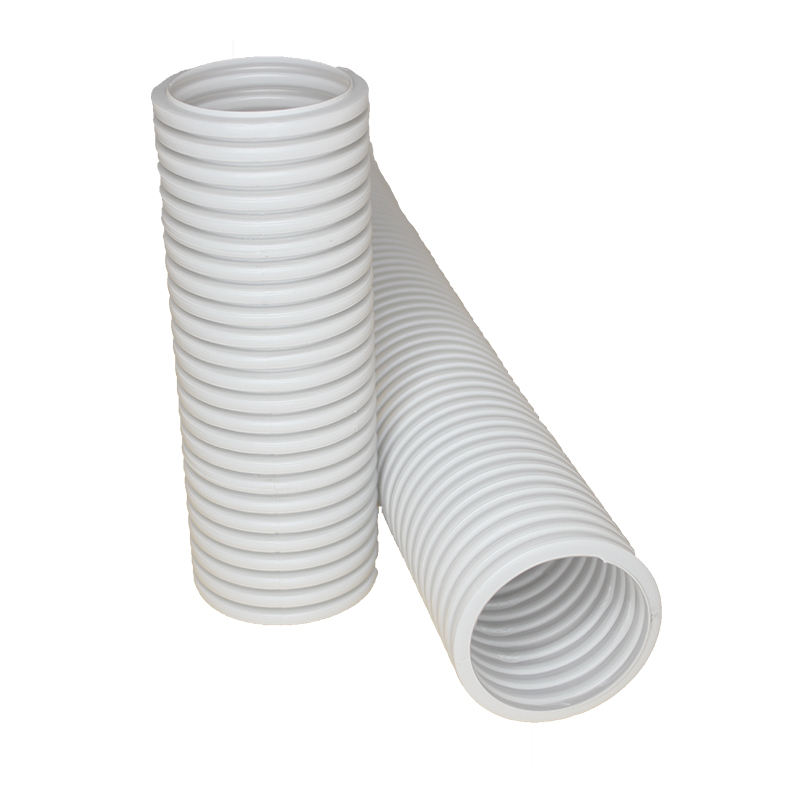

За пластиковыми гофротрубами с гладкими стенками легко ухаживать

Внутри изделия спустя 7-10 лет образуется внушительный налет, который никаким образом невозможно удалить. Поэтому по истечении данного срока эксплуатации гофру нужно просто заменить. Если траектория трубы состоит из многочисленных изгибов, то эффективный период службы сокращается примерно вдвое. Демонтаж и установка новой системы производятся согласно описанной выше инструкции.

Правильный и обдуманный выбор воздуховода, а также его последовательная установка в соответствии с инструкцией непосредственно влияют на качество вентиляционной системы и срок ее службы. Не менее важны бережная эксплуатация и своевременная замена трубы. Даже довольно длинная гофрированная труба из алюминия не испортит внешнего общего вида кухни, если грамотно организовать маскировку вентиляционной системы. Совокупность всех этих факторов гарантирует долговечность и надежность службы такого примитивного, на первый взгляд, изделия, как гофра для вытяжки.

Как выбрать нужный диаметр для вытяжных труб?

При подборе диаметра вентиляционных труб для вытяжки на кухне необходимо руководствоваться важным правилом — выходное отверстие вытяжки не должно быть больше диаметра трубы. Если этим правилом пренебречь, увеличится сопротивление воздуха и, соответственно, уменьшится пропускная способность коммуникации. Наиболее правильное решение —выбрать диаметр вентиляционных труб для вытяжки так, чтобы он полностью совпадал с размером выхода в приборе.

Диаметр трубы должен четко совпадать с размером патрубка вытяжного устройства

Кроме этого, важным фактором, который отражается на работоспособности системы, является то, как именно и с каким изгибом проходят трубы

Рекомендуется закреплять трубы под тупым углом (очень важно, чтобы угол не был больше 90°). В противном случае в конструкции может образоваться обратная тяга

Для того, чтобы обезопасить наружный канал от возможного возникновения обратной тяги, можно установить специальный клапан. Он будет осуществлять контроль и регуляцию за транспортируемым воздухом и не даст ему сменить направление. Перед тем, как начать монтаж вытяжки, необходимо подготовить оборудование, без которого не обойтись:

• вытяжка с мощностью, подходящей для конкретной кухни;
• специальные кронштейны для фиксации устройства;
• вентиляционная труба для вытяжки;
• стяжные хомуты;
• решётка вентиляции;
• переходники (при необходимости);

Инструменты для монтажа вытяжки:

• перфоратор или дрель;
• шуруповёрт;
• рулетка;
• маркер;
• строительный нож;
• ножовка;
• уровень.

Особенности гофрированных труб

Гофрированные воздуховоды для вытяжки отличаются важным достоинством – они очень просты в установке. Для монтажа своими руками применяются круглые хомуты, которые стягиваются болтами. Один их конец крепится к вентиляционному каналу, выходящему на крышу, другой – к кухонной вытяжке.

Достоинствами использования таких труб являются:

• гофра может быть установлена с большим сечением, чем диаметр вытяжки. С этой целью воздуховод прижимают плотно к переходнику хомутом.
• возможность растяжения трубы на большие расстояния;
• компактность (в сложенном состоянии трехметровая секция занимает 1 м);
• сопротивление воздуху внутри трубы;
• эксплуатационная температура от -30 °C до +120.

Конструктивнее особенности вытяжки таковы, что выход имеет квадратную форму. Поэтому при сборке своими руками вентиляции из пластиковых труб следует покупать переходники на круглые сечения.

Гофрированная труба для вытяжки имеет больше преимуществ, чем обычная

В отличие от плоских вентиляционных ПВХ труб, гофрированные, благодаря гибкости, можно эффективно использовать на кухне со сложной планировкой.

Какой должна быть вентиляционная труба

Вентиляция по сравнению с другими системами, к примеру, водопроводом не будет испытывать в ходе эксплуатации большие нагрузки, соответственно, нет потребности в большой толщине металла. Исходя из этого первым требованием к железному воздуховоду возможно назвать маленькую толщину стены.

Вторым серьёзным параметром считается устойчивость к коррозии. Все-таки уровень влажности воздуха, проходящего по каналам, высок, так что металл не должен через 6-12 месяцев покрыться слоем ржавчины.

Ну, а самой ответственной чёртом можно считать диаметр, от этого зависит эффективность работы вентиляционной системы. Вентиляционная труба 120 мм имеет площадь сечения 113,04 см2, диаметр, к примеру, 75 мм – всего 44,15 см2. Ясно, что в случае если площади сечения отличаются в 2,56 раза, то и количество воздуха за единицу времени они смогут пропустить различный (при равной скорости потока).

№1. Требования к вентиляционным трубам

Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома, ведь в этом случае воздуховоды можно спрятать, и они не будут нарушать эстетику помещения. Каналы допускается выкладывать кирпичом, но это долгий процесс. Сегодня, в основном, используются, специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

Отметим, что чаще всего вентканалы в частном доме необходимы для выведения воздуха. Однако, если необходимо взять все движения воздуха под максимальный контроль, обустраивается принудительная приточно-вытяжная вентиляция. Это сложная система, но в этом случае трубы понадобятся и для того, чтобы подводить свежий воздух с улицы.

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо отводить (температура, химический состав и т.д.). Как бы там ни было, и на какой бы вариант ни пал бы ваш выбор, существует ряд требований, которым должен отвечать воздуховод:

• идеальная герметичность;
• способность обеспечить свободное прохождение воздушного потока конкретного объема и с заданной скоростью;
• безопасность для здоровья людей (нетоксичность) и минимальный уровень шума во время прохождения воздушных масс;
• если трубы не будут скрыты, то важны еще и декоративные качества.

Особенности вытяжных труб

Основной функцией вытяжных труб является удаление загрязненного воздуха, паров и запахов, образующихся внутри помещения. Поэтому, для эффективной работы системы вентиляции, диаметр вытяжной трубы должен быть достаточно большим.

Важным фактором при выборе диаметра вытяжной трубы является объем помещения и количество источников загрязнения. Чем больше помещение и количество источников, тем больший диаметр должна иметь вытяжная труба.

Также следует учитывать длину вытяжной трубы. Чем длиннее она будет, тем большим должен быть ее диаметр, чтобы обеспечить эффективное удаляние воздуха из дальних точек помещения.

Следует отметить, что вытяжные трубы должны быть герметичными, чтобы предотвратить обратный поток воздуха или утечку воздуха из системы вентиляции.

Диаметр трубы (мм)	Площадь сечения (м²)	Объем воздуха (м³/ч)
125	0.0123	50
150	0.0177	100
200	0.0314	200
250	0.0491	400

В таблице представлены возможные варианты диаметров вытяжных труб с указанием соответствующей площади сечения и объема воздуха, которые они способны обеспечить. При выборе диаметра необходимо учитывать объем воздуха, который должен быть выведен из помещения в минуту.

Выводя воздух из помещения, вытяжная труба должна быть установлена ближе ко всему источнику загрязнения. Если в помещении несколько источников загрязнения, рекомендуется использовать несколько вытяжных труб или создать отдельные вытяжные вентиляционные решетки для каждого источника.

Выбор правильного диаметра вытяжной трубы является важным шагом при проектировании системы вентиляции. Неправильный диаметр может привести к недостаточной эффективности работы системы или созданию излишнего шума.
