Устройство, правила эксплуатации и прочистки вентиляционных шахт жилых домов: типы узлов прохода

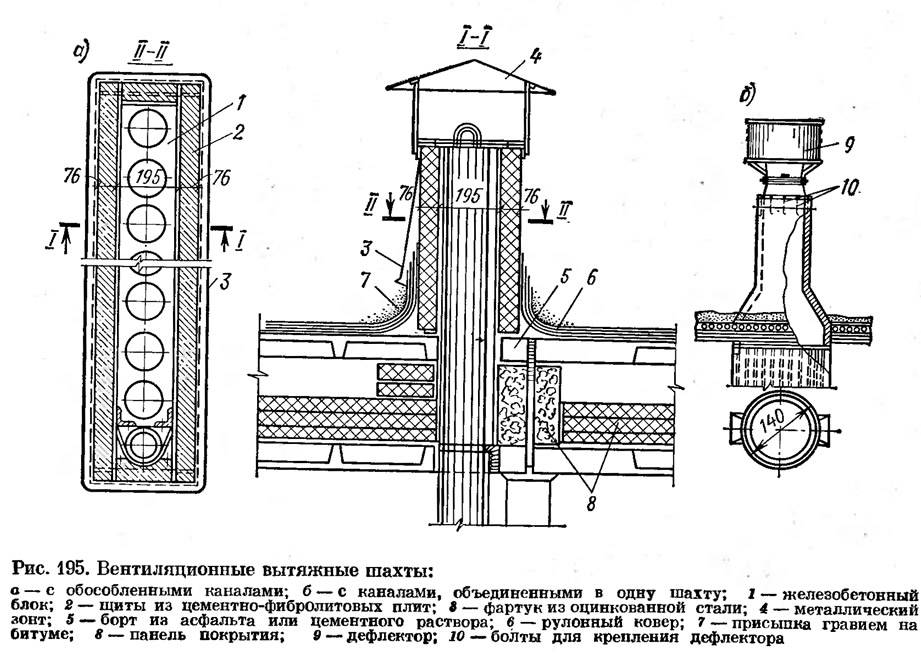

Вентиляционные шахты частных домов

расстояния от вытяжной шахты до конька крыши

Вентиляционные шахты в частных домах сооружают по тем же принципам, что и в многоквартирных. Первоначально выбирается тип вентиляции. Далее подсчитывается воздухообмен, в зависимости от него подбираются диаметры и форма воздуховодов.

Вентиляционные шахты в частных домах часто заменяются воздуховодами. Места, в которых воздух поступает в дом и где он выбрасывается на улицу, определяются схемой

Очень важно правильно расположить оголовок вытяжной трубы относительно крыши. На оголовок вентиляционной шахты частного дома всегда надевается зонт. Воздуховоды, также как и вентиляционные шахты, в частных домах устраиваются из пластиковых или металлических труб

Воздуховоды, также как и вентиляционные шахты, в частных домах устраиваются из пластиковых или металлических труб.

Другие материалы, из которых можно сделать вентиляционную шахту самостоятельно:

• доски, оббитые металлическим листом;
• оштукатуренный кирпич.

Для улучшения аэродинамики и предотвращения скопления конденсата стенки изнутри утепляют тонким слоем минеральной ваты или войлоком, которые обязательно оштукатуривают. Можно утеплить шахту и снаружи, что значительно облегчает дальнейшую эксплуатацию трубы.

Ход работ по утеплению:

1. очистить поверхность стенок.
2. нанести клей и плотно приложить утеплитель.
3. укрепить дюбелями.
4. оштукатурить.

Достаточно простая технология, освоить которую может любой домашний мастер.

Основные требования СНиП по проходу дымохода через кровлю

Основные требования, касающиеся обустройства систем отопления в частном доме, можно найти в  СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление». Информация о правилах возведения печи и дымохода размещены в подразделе «Печное отопление» (6.6). Далее будет представлена небольшая выборка, касающаяся именно интересующего нас в данной публикации узла.

Пункт говорит о том, что устье (верхний обрез) дымоходов должен быть защищен от прямого попадания атмосферных осадков. Поэтому на оголовок трубы закрепляется дефлектор, зонт или другие прикрывающие сверху это отверстие приспособления, которые, вместе с тем, не должны создавать препятствий свободному выходу дыма.

Защитный колпак с сетчатым искроуловителем

• Пункт – дымоходные трубы твердотопливных печей (работающих на дровах или торфе), проходящие через крыши, покрытые горючим кровельным материалом, должны быть оснащены искроуловителями, с установленной в них металлической сеткой, имеющей ячейки не более 5×5 мм. (К слову, ставить слишком мелкую сетку, менее 2×2 мм, не рекомендуется, так как она будет очень быстро зарастать сажей).
• Пункт устанавливает минимальные расстояния между наружными поверхностями стенок дымохода и элементами стропильной и кровельной систем, изготовленных из горючих материалов. Они должны составлять:

— для труб из кирпича (минимальной толщиной 120 мм) или жаропрочного бетона (толщиной не менее 60 мм) расстояние должно составлять не менее 130 мм.

— для керамических труб без внешней термоизоляции – 250 мм;

— для керамических дымоходов с внешней термоизоляцией из материалов с термическим сопротивлением не меньше 0,3 м×°С/Вт – 130 мм.

ТИПЫ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Конструктивно вентиляция делится по типам (видам) в зависимости от производственной необходимости, удобства проживания, стоимости и т.п. Системы вентиляции бывают:

• Естественный, не принудительный воздухообмен. Вытяжка появляется из-за неодинаковых физических параметров носителя (температура, давление) снаружи и внутри помещения.
• При комбинированной системе используются как электромеханизмы, так и естественная циркуляция.
• Электромеханическая принудительная вентиляция. Перемещение воздушных масс осуществляется электро вентиляторами. Этот тип может и не включать в себя вытяжную вентиляционную шахту, особенно в одноэтажном доме.

Как правило, каждый вид системы воздухообмена включает в себя воздуховоды, вытяжную вентиляционную шахту и защитный зонт.

Типы систем вентиляции

Конструкция элементов вентиляции зависит от выбранного типа системы. При этом, любая из них содержит обязательный набор: воздуховоды, вентиляционная шахта, зонт.

В многоквартирных домах используются следующие виды воздухообменных систем:

1. Воздухообмен естественный.
   Тягу вызывает разница показателей воздуха снаружи и внутри дома. Воздух подается через приоткрытые окна или форточки.
2. Комбинированная вентиляция.
   Приток или вывод воздуха обеспечивается механическими устройствами.
3. Механическая вентиляция.
   Движение воздуха в квартиры и из них осуществляется только с помощью механизмов.

При естественном воздухообмене в многоэтажном доме вентиляционные шахты являются обязательным компонентом системы. Принудительная вентиляция домов малой этажности может состоять только из воздуховодов, отводящих воздух из каждой отдельной квартиры.

Нюансы устройства

При устройстве вентиляционных проходов должны учитываться определенные моменты:

Когда необходим отвод канала, нужно делать его так, чтобы он находился не дальше метра от самого устройства. Сам угол должен равняться, как минимум, 60 градусов. Выкладка отводного участка осуществляется с помощью кирпичей, отесанных под нужным углом. Следите за аналогичностью сечений, расположенных на данном отрезке, а также главного канала.

Перевязка вентиляционной кладки, а также главной стены осуществляется с помощью кирпичных частей. Благодаря буйкам не искажается форма каналов и не засоряется шахта. Соответственно, впоследствии ее чистка не представляет большой сложности.

Швы лучше всего затереть с помощью швабровки. При этом делайте это тщательнее, предварительно смочив водой. Если стенки будут гладкими, сажа не станет задерживаться на покрытиях.

Для избегания засорения каналов посредством растворов в период функционирования, окно закладывается газетами, которые предварительно скомканы. Обследование вентиляционных каналов поможет выявить их засорение, если оно там присутствует. Для этого можно использовать специальный проверочный шар.

Технологии монтажа узла УП

Рисунок 3. Последовательность монтажа узла прохода.

Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:

1. Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
2. Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
3. Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
4. Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
5. Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
6. Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.

Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.

Схема размеров узла прохода.

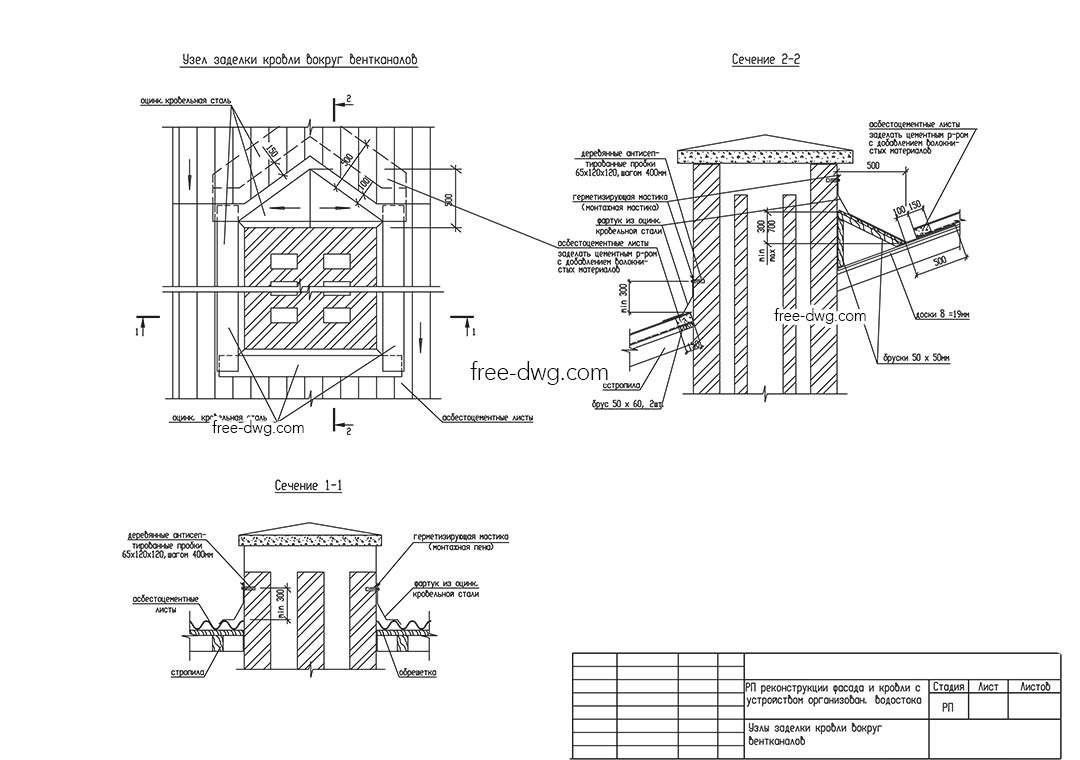

Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:

• фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
• разметку производят по месту, вырезая в каждой детали полукруг под трубу;
• по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
• длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
• ширина кратна расстоянию между волнами (в пределах 75 – 60 см).

Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)

Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)

Плоскую бетонную крышу проходят другим способом:

• после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
• он крепится анкерами, заделывается раствором;
• диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.

В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.

Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:

• патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
• раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.

Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.

echo get_the_author_meta(«display_name», $auhor); ?>

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

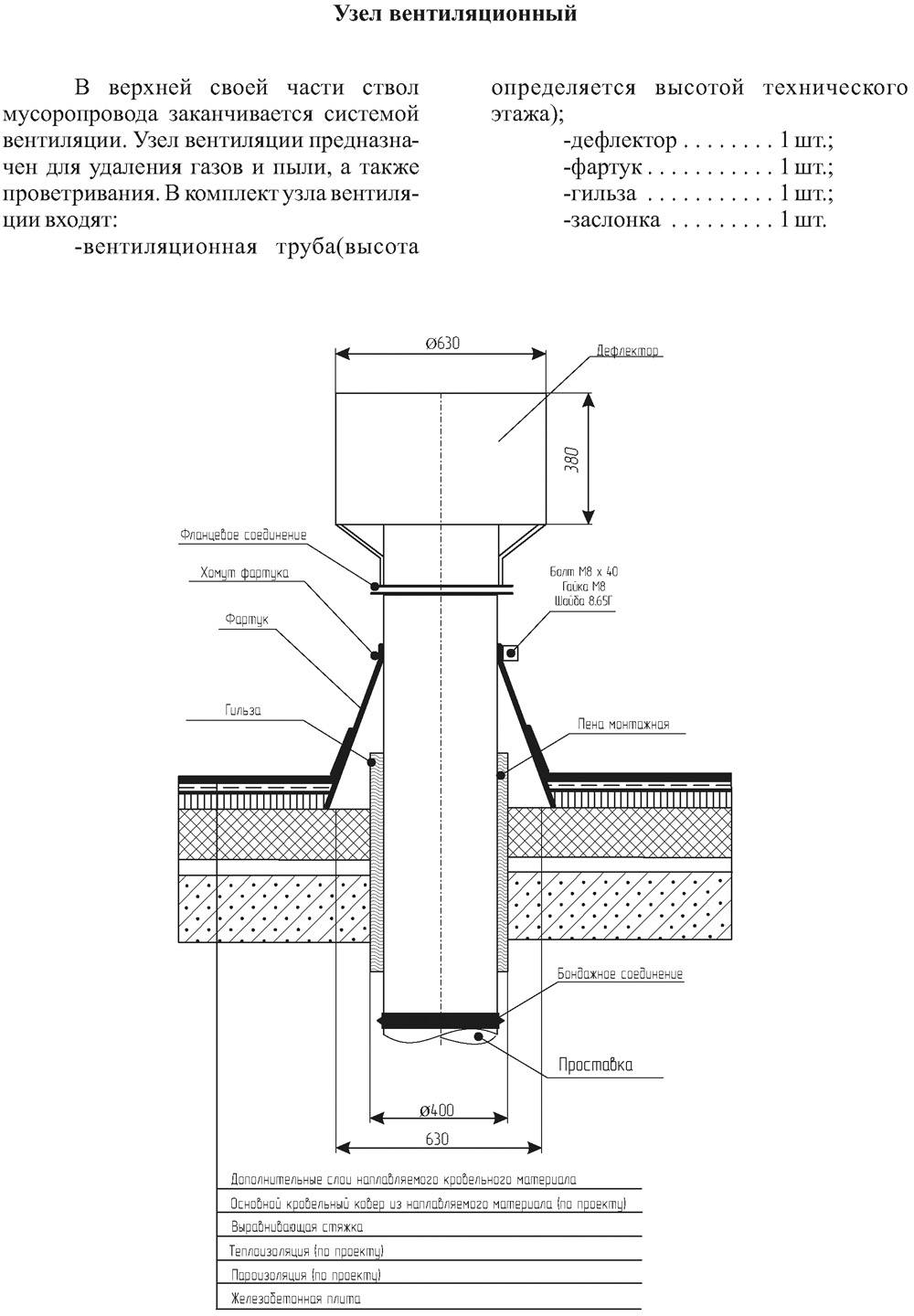

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
• размер кольца-опоры должен быть больше диаметра патрубков,
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

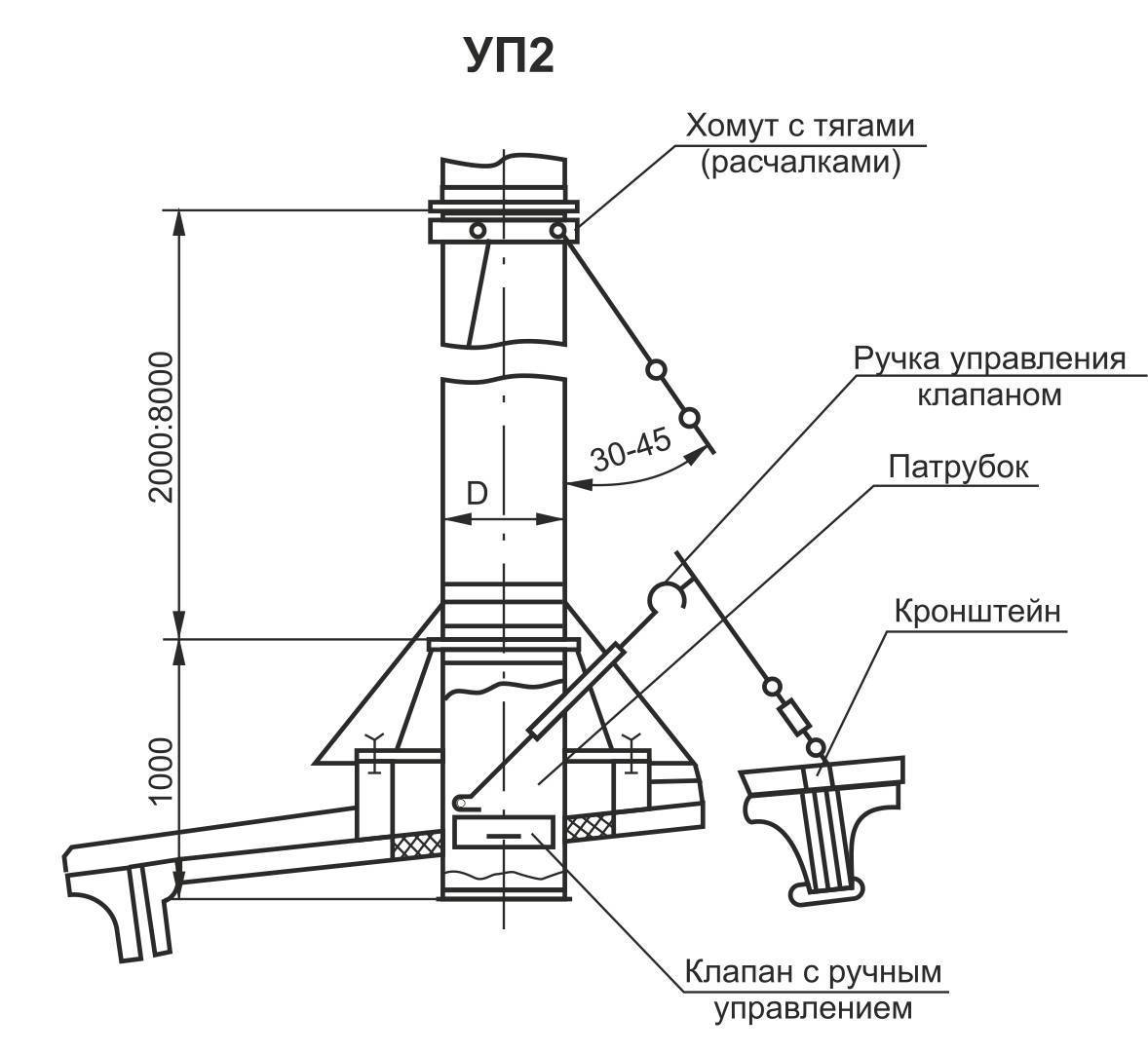

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Как почистить вентиляцию в квартире своими руками

Переходим к основному вопросу статьи, который всегда был актуален, и сегодня его задают многие владельцы городских квартир: как своими руками прочистить вентиляцию в квартире. Как уже было сказано выше, если управляющие компании в точности выполняли бы свои обязанности, то отпадала бы необходимость чистить вентиляцию самостоятельно. Но дела обстоят так, что никто не хочет заниматься вашими квартирами кроме вас самих. Поэтому придется проводить все мероприятия без специалиста.

Хотя необходимо отметить, что чистка горизонтального канала – это малоэффективная операция, потому что без чистки вертикального стояка это всего лишь косметические меры. Но даже они могут немного увеличить тягу воздуха. Итак, что нужно сделать:

• снимается вентиляционная решетка, которую надо обязательно помыть бытовым моющим средством, потому что жировые и масляные налеты чистой или мыльной водой навряд ли отойдут;
• удаляется паутина веником или тряпкой, постарайтесь это сделать, полностью засунув их в канал;
• вооружитесь шпателем и отскоблите от стенок канала отложения грязи, ни в коем случае не используйте химические препараты, они здесь не помогут;
• возьмите длинную проволоку и засуньте ее как можно дальше, то есть, таким образом удлиняется рука, дополнительно привяжите к нему ершик;
• после этого надо в канал засунуть шланг от пылесоса и включить последний, чтобы удалить скопившийся и собранный мусор.

Других вариантов очистить вентиляционный канал из своей квартиры нет. Конечно, если не пригласить специалистов, вооруженных специальной техникой. При проведении этих работ надо обязательно быть внимательным

Осторожность в этом деле стоит на первом месте, потому что внутри вентиляционных проходов могут оказаться осиные гнезда, жилища ящериц и других мелких грызунов

Советы по противопожарной безопасности

При проектировании и в процессе использования вентиляционной системы нужно уделять особое внимание безопасности, а именно – установить автоматическую противопожарную систему. Такая система учитывается в процессе постройки любых зданий и на этапе монтажа вентиляции. Отнеситесь ответственно к этому моменту

Правильный подход позволит избежать каких-либо ошибок в процессе установки

Отнеситесь ответственно к этому моменту. Правильный подход позволит избежать каких-либо ошибок в процессе установки.

Вентиляция обязательно оснащается защитой от случайного проникновения огня. В случае если возникнет пожар, благодаря автоматическому устройству распространение огня будет остановлено за счет самозакрывающихся клапанов. В процессе монтажа системы воздухообмена для устройства воздуховодов и различных дополнительных элементов обязательно используется огнеупорный материал.

Вентиляционные каналы и требования к ним ↑

Вентиляционная шахта – техническое сооружение, посредством которого осуществляется обмен воздухом между внешней средой и внутренними помещениями. Именно через неё внутрь поступает чистый кислород, тогда как наружу выводится отработанный продукт жизнедеятельности человека и тех живых существ, которые находятся внутри.

Ввиду габаритной конструкции, монтаж каналов проводят зачастую в многоэтажных домах – для частного сектора их наличие менее востребовано и распространено – как правило, это коттеджи от двух этажей и более. Что касается предъявляемых требований, то каналы вентиляции должны соответствовать таким из них:

• быть в полной мере герметичными;
• формировать беспрепятственный проход воздушных масс в том объёме, который предусмотрен проектом;
• соответствовать всем актуальным санитарным и гигиеническим стандартам;
• иметь полную негорючесть.

Принцип возведения вентканалов в частном секторе целиком и полностью аналогичен тому, который используется для обустройства многоэтажных жилых и общественных зданий, а также строений промышленной сферы.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

• Вату МКРР-130;
• Рулонный фильтр МКРФ-100;
• Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

1. Повышается тепловая эффективность печей.
2. Использовать печи становится безопаснее.
3. Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

• Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
• Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
• Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
• Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
• Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

1. Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
2. Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

• Флагштоки, антенны и трубы.
• Вентиляция пространства, расположенного под кровлей.
• Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Вентканалы: обеспечение притока воздуха

Кроме того, к сожалению, современные строительные материалы и мебель в большинстве случаев не отличаются высокими экологическими показателями. И все эти вредные вещества выделяются в воздух. Конечно, если в жилом доме находится всего один такой источник канцерогенных веществ, то он сам по себе не опасен (его влияние незначительно и организм человека более-менее выводит все полученные в течение суток токсины) и производитель перед законом абсолютно чист.

Но существует такое понятие, как накопительная корреляция, которая учитывает, что человек будет дышать вредными элементами не только сегодня, но и завтра. И если у него существуют определенные проблемы со здоровьем и обменом веществ, то токсичная пластиковая полка или обои все же будут вредны. И ведь это не учитывая то, что среднестатистического человека такие предметы обихода и вещи окружают далеко не в одном количестве.

Из сложившейся ситуации существует простое и доступное решение – качественная вентиляция. Постоянный приток свежего воздуха и выведение старого способно легко выводить всех проникающих в воздух обитателей таблицы Менделеева и сводя, таким образом, упомянутое негативное влияние почти к нулю.

Достаточно долгое время в России была практика организовывать приток свежего воздуха в помещение за счет неплотности в самих строительных конструкциях. Проще говоря, старые деревянные окна замечательно вентилировали помещение, а вот современные стеклопакеты, к сожалению, полностью его герметизируют. Хорошо, если можно поставить форточку стеклопакета в режим микропроветривания или открыть полностью, но порой зимой об этом забывают либо просто экономят на отоплении.

В таком случае крайне необходимо устанавливать принудительную систему вентиляции, которая будет подавать в помещении свежий воздух, более чистый и нагретый. А можно также прибегнуть к такому кустарному методу, как сквозное отверстие под подоконной рамой (желательно над конвектором отопления). Для этого пробивается небольшая дыра, и воздух из нее поступает прямо с улицы. При необходимости используют регулирующийся заслонку. Таким образом, воздух тоже подогревается.

Кроме обеспечения здорового микроклимата жилого помещения, вентиляция необходима для нормального функционирования любого камина или печи. Для этой цели предусматривают организацию притока воздуха, рассчитывая ее на 200-300 квадратных метров в час, если топка закрытого типа, и 800-1000 квадратных метров в час, если она открытого типа.

И, напоследок, посмотрите небольшой новостной сюжет о том, как важно следить за нормальным функционированием дымоходов и вентканалов, и как заметить первые признаки неполадок:

https://youtube.com/watch?v=_ZKHfkIAm1c

Будьте внимательны и заботьтесь о собственном здоровье и жизни!

Рекомендации по выбору проходки

Выбор узла прохода осуществляется в зависимости от типа воздуховодов, используемых при монтаже вытяжной вентиляции.

По форме они бывают:

• квадратными;
• круглыми;
• овальными;
• прямоугольными.

Модели отличаются и по размеру сечения. Для обеспечения гидроизоляции приспособления оснащаются присоединительными площадками, которые монтируются до того, как накрыта кровля. К примеру, при монтаже узла прохода на крыше из металлочерепицы обязательно используется фольгированная бумага, производится заливка всех отверстий герметиком.

При выборе узла прохода стоит останавливаться на изделиях отечественного производителя, а также на импортных моделях, адаптированных для использования в климатических условиях вашего региона.

Выбор узла прохода осуществляется на стадии проектирования в соответствии с требованиями конструкции вытяжной системы вентиляции, особенностями ее эксплуатации

Отдельные модели оснащаются утепленными клапанами, исключающими вероятность обледенения. Это обеспечивает бесперебойную работу автоматики в период сильных морозов.

В качестве профилактики узел прохода должен регулярно осматриваться, чтобы не допустить:

• наличие механического мусора внутри клапана;
• затруднение вращения подвижных элементов;
• отсутствие зазора между клапаном и корпусом, расстояние между ними менее 2 мм;
• нарушение целостности уплотнителей, накладок;
• появление трещин, прочих механических повреждений во внутренней, наружной части.

При наличии перечисленных выше нарушений узел прохода подлежит замене.

Также при выборе узла прохода важно отличать приспособления для вытяжной вентиляции от устройств для дымоходов. Вентиляционная система используется для сброса отработанных воздушных масс, а вот через дымоход выводятся раскаленные продукты сгорания, поэтому такой узел прохода нуждается в дополнительной огнезащите
