Наиболее популярные типы вентиляционных решеток
В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.
Наружные приточные
приточная вентиляционная решетка с электрорегулируемыми ставнями
Наружные вентиляционные решетки представлены следующими вариантами:
- Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
- Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
- Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;

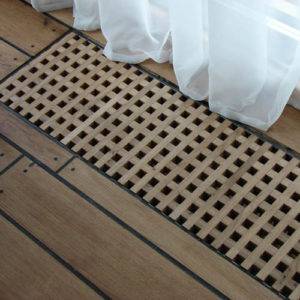

- Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.
| Название решетки | Места установки | Функции | Дополнительные возможности |
| Внутренние | Выход приточных и вытяжных воздуховодов в помещении | 1. Коррекция направления и интенсивности потоков воздуха. 2. Дизайн помещения | Жалюзи, задвижки |
| Наружные | Наружный выход воздуховодов любого типа | 1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев. 2. Декоративная функция | 1. Подогрев во избежание наледи зимой, 2. Заслонки, шибера, жалюзи. |
| Переточные | Межкомнатные перегородки и двери | Обеспечение свободного движения воздуха в помещении | Шумо- и светоизоляция, жалюзи |
Таблица 1. Основные характеристики вентиляционных решеток
Внутренние вытяжные
накладная решетка с жалюзи
- Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
- Вентиляционная решетка с клапаном и соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
- Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.
Внутренние приточные
каминная вентиляционная решетка
Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.
Материал решетки
Материал, из которого изготовлена решетка для вентиляции, очень важен для ее долговечности и эффективности работы. Обычно для решетки используют такие материалы, как металл, пластик или дерево. Каждый из этих материалов имеет свои преимущества и недостатки.
Металлические решетки являются самыми популярными и широко используемыми. Они изготавливаются из нержавеющей стали, алюминия или железа. Металлические решетки прочные, долговечные и устойчивые к различным погодным условиям. Они обычно имеют привлекательный внешний вид и легко моются. Такие решетки подходят для установки как внутри помещений, так и на улице.
Пластиковые решетки отличаются своей легкостью и доступной ценой. Они хорошо смотрятся и могут быть выполнены в разных цветах, чтобы соответствовать общему дизайну помещения или фасаду здания. Однако пластиковые решетки могут быть менее прочными и долговечными по сравнению с металлическими. Они рекомендуются для установки в помещениях с низким уровнем влажности.
Деревянные решетки обладают эстетическим преимуществом и добавляют комфорт и уют к помещению. Они могут быть выполнены в разнообразных дизайнах и отделках, чтобы соответствовать интерьеру. Однако, деревянные решетки могут требовать более тщательного ухода и защиты от влаги. Они рекомендуются для установки в помещениях с низким уровнем влажности и особенностями вентиляции.
Выбор материала для решетки должен быть основан на конкретных требованиях и условиях эксплуатации
Важно учитывать такие параметры, как прочность, эстетика, долговечность и уровень влажности. Еще одним фактором, который нужно учесть, является цена решетки и доступность материала
Правильный выбор материала решетки поможет обеспечить эффективную работу вентиляции и долговечность конструкции.
Неправильное применение элементов
Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:
- причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
- тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
- если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
- вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
- работа естественной вентиляции без притока не наладится.
Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла
Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:
- Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
- При отключенных вентиляторах запахи туалета просочатся в кухню.
- При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.
Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная
Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.
Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°
Как установить вентиляционную решетку на кухне?
В каждом жилом доме (многоквартирном или частном) имеются вентиляционные каналы. Они необходимы для естественной циркуляции воздуха в помещении. В противном случае проветривание квартиры становится абсолютно бесполезным. Однако, если говорить о вентиляции в многоквартирном доме, то становится понятно, что каналы проходят через весь дом (через каждую квартиру). Безусловно, чтобы из вентиляции в помещение ничто не проникло и используются вентиляционные решётки. Тут можно приобрести эксклюзивные вентиляционные решётки, выполненные из металла. Безусловно, подобный вариант значительно проще вписать в интерьер, в отличие от пластиковых аналогов. Размер вентиляционных каналов может различаться. А это означает, что предварительно необходимо выполнить примерку. Дабы в дальнейшем осуществить установку вентиляционной решётки корректным образом, углы её отмечаются при помощи любой метки. Зачастую на кухне используются обои (виниловые например). В этом случае установка вентиляционной решётки выполняется при помощи саморезов. В углах расположенных технологические отверстия. При помощи дрели засверливаются отверстия и в них устанавливаются саморезы, которые идут в комплекте с вентиляционной решёткой. Однако, на кухне также может быть использована плитка в качестве отделки. Напомним, что кухня считается второй комнатой по влажности после туалета. Плитка позволяет защитить стены от влаги. Кроме того, плитку значительно проще очищать от загрязнителей, присущих кухне. В случае, если Вы не профессионал в отделке, то неаккуратными действиями можете привести к появлению трещин на плитке. Если Вы не чувствуете в себе уверенности, настоятельно не рекомендуется выполнять установку вентиляционной решётки подобным образом. Существует более простой способ:
- вентиляционная решётка очищается;
- плитка, где будет установлена решётка, тщательно замывается;
- по периметру решётки наносятся шарики силиконового герметика;
- решётка с усилием прижимается к плитке и излишки убираются.
Узнайте о том, как выполнить оформление кухни в стиле лофт.
В видео мастер наглядно демонстрирует установку вентиляционной решётки: www.stroim-2014.ru
Методы установки
Крепится вентиляционная решетка к поверхностям, которые должны иметь максимальную ровность. Зазоры здесь не уместны. Поэтому сам монтажный процесс начинают только после проведенного ремонта помещений.
Внимание! Выбирается этот элемент в соответствии с сечением вентканала. То есть он должен полностью закрывать проем так, чтобы осталось достаточно места для крепежных изделий. Существует несколько способов монтажа
Существует несколько способов монтажа.
Крепление шурупами или саморезами
крепление шурупами
Перед тем как установить вентиляционную решетку, ее разбирают. То есть с рамы снимают ребристую часть.
- Теперь корпус прикладывают по месту установки и через монтажные отверстия, к примеру, в стене делают отметки маркером или карандашом.
- Раму откладывают в сторону и по меткам с помощью дрели делают отверстия, куда затем вставляют пластмассовые дюбели.
- Прикладывают к стене рамку и крепят ее саморезами.
- Устанавливают фасадный элемент.
С помощью клея
Монтажная технология та же самая, как и в предыдущем методе. Просто вместо шурупов используют клеевой состав. Обычно это «жидкие гвозди». Клей наносят на заднюю поверхность кромки рамы, по всему периметру.
Прикладывают последнюю по месту расположения, удерживают требуемое время руками, чтобы клей прихватился. Затем вставляют фасадную часть.
Этот способ крепежа хорошо подходит, если отделка поверхностей помещения была сделана из прочного материала: керамическая плитка, ламинат, дерево, моющиеся обои.
Закрепление плинтусом или штапиком
способ закрепления плинтусом или штапиком
Этот вариант монтажа вентиляционных решеток используют, если они изготовлена из древесины. Не самый простой метод, потому что здесь штапик или плинтус являются как бы обрамлением воздухораспределителя.
Некоторые мастера поступают просто, упрощая технологию. Они используют один из двух предыдущих вариантов монтажа. А затем по периметру делают рамку из плинтуса или штапика, формируя декоративную рамку. Оба последних элемента можно «посадить» на клей или закрепить саморезами с небольшими по размерам шляпками.
С пружинным прижатием
В конструкцию некоторых моделей производители устанавливают два подпружиненных распорных элемента. Они располагаются на противоположных сторонах решетки. Их задача – под действием пружины встать в первоначальное положение.
Способ установки прост:
- перед тем как крепить вентиляционную решетку, пальцами распорные элементы сжимают так, чтобы они зашли внутрь за края корпуса;
- устройство вставляется в отверстие вентканала;
- пальцы отпускают распорки, которые под действием пружин давят на стенки воздуховода;
- крепление получается прочным и надежным.
Виды регулируемых решеток
Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.
Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.
По месту монтажа относительно улицы
Исходя из места установки, их подразделяют на:
Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.
Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.

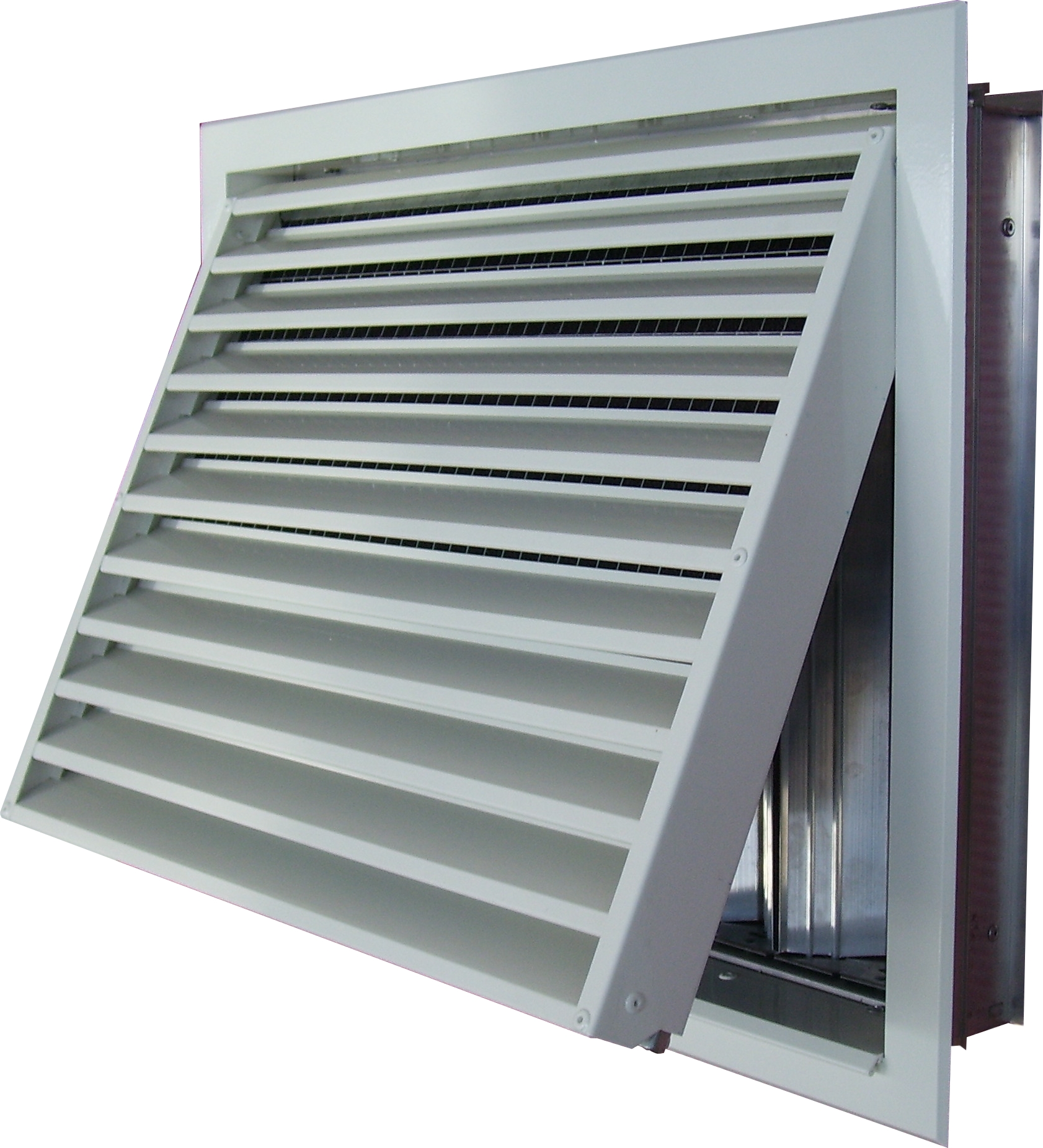

Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.
Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда
Переточные
Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания
Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.
По месту установки в доме
Напольная вентиляция
Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.
Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы
В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция
Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.
Дверная вентиляция. Работает по принципу обратного клапана.
Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.
По специфике монтажа
Щелевая потолочная вентиляция
Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:

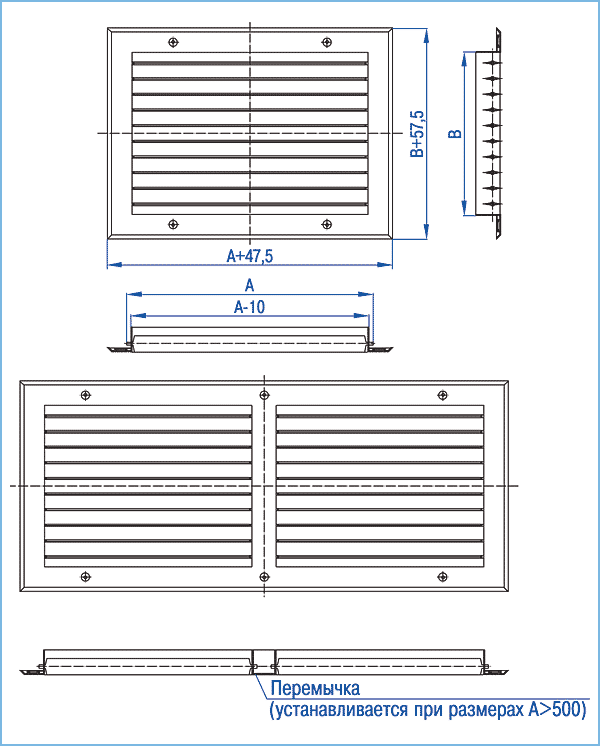

Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.
Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.

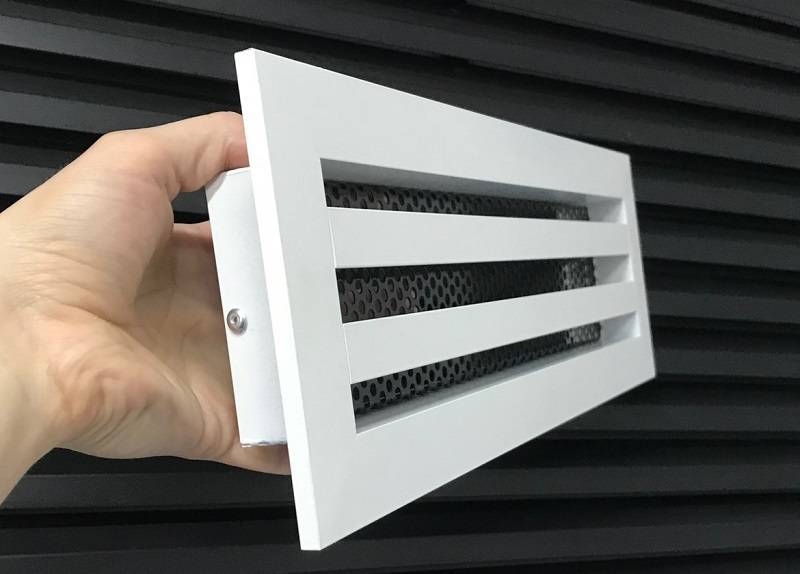

Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.
Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.
В зависимости от места установки, к изделиям предъявляют различные требования.
По материалу изготовления

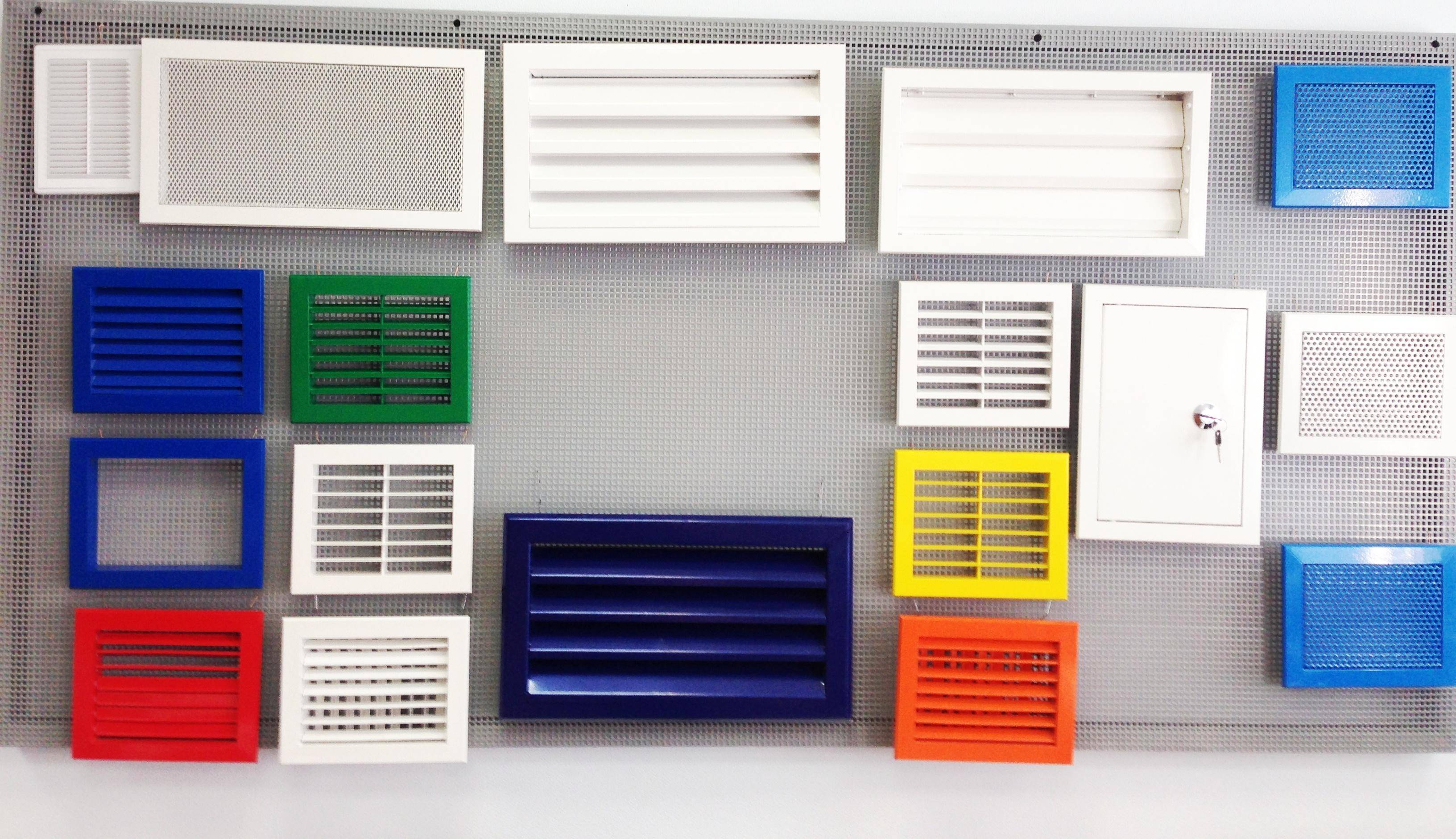

Существует также классификация по материалу, из которого изготовлены изделия:
Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.
Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.
К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.

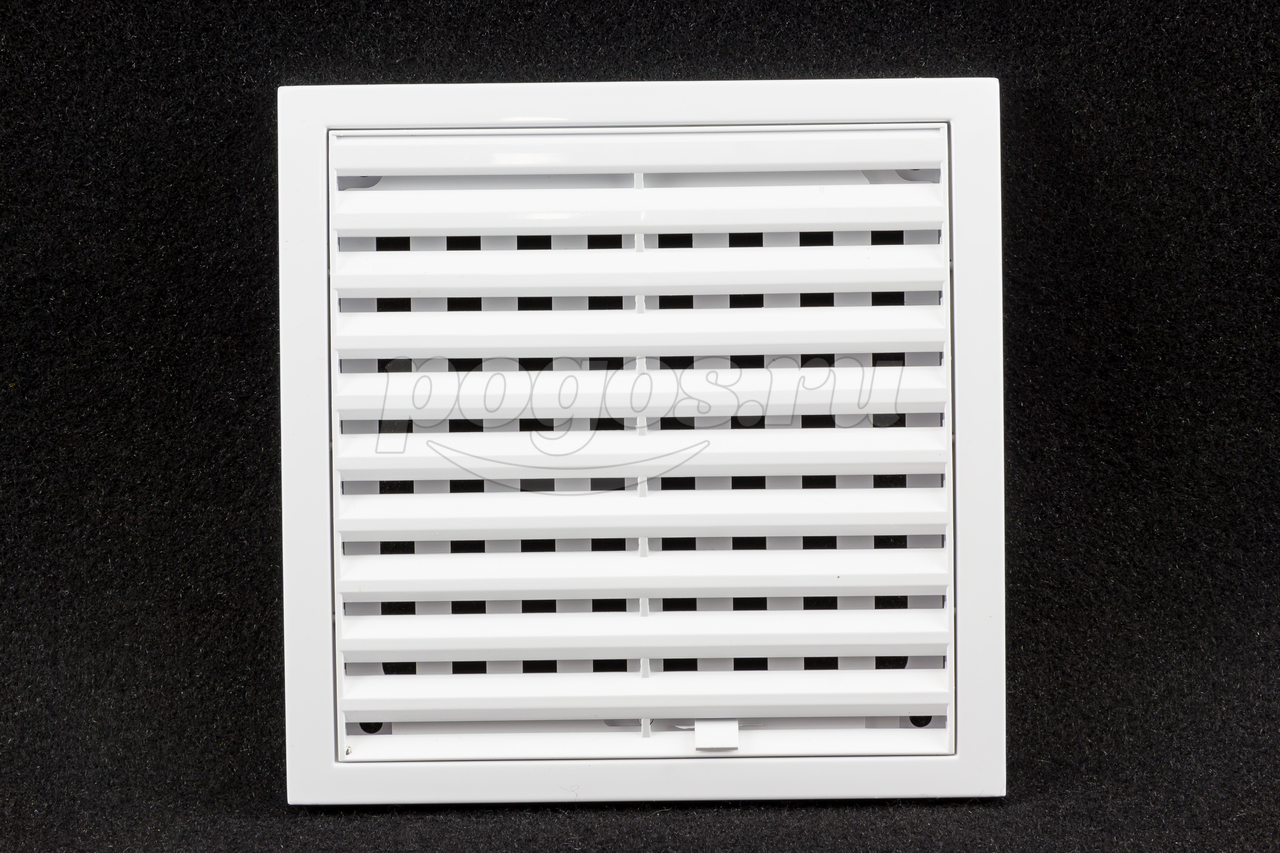

Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.
Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.
Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.
По конструкции
Решетки также подразделяют и по конструкции:
- Изделия с жалюзи (бывают регулируемые и нерегулируемые).
- Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.
По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.
Как правильно выбрать?
Чтобы решетка прослужила вам как можно дольше, необходимо правильно ее выбрать
По этой причине крайне важно либо при проектировании строения, либо при непосредственном выборе самого элемента обратить внимание на определенные моменты
Стоит хорошо поразмыслить о том, где будет размещена решетка. Выбирать изделие нужно таким образом, чтобы его конструкция наиболее гармонично смотрелась в дизайне помещения или фасада. Необходимо еще до приобретения решетки определиться, какая именно вам нужна конструкция, форма, вид, цвет. Подумайте, нужна вам будет решетка с возможностью регулировки или без нее
Многое при выборе будет зависеть от того, где вы хотите поместить изделие

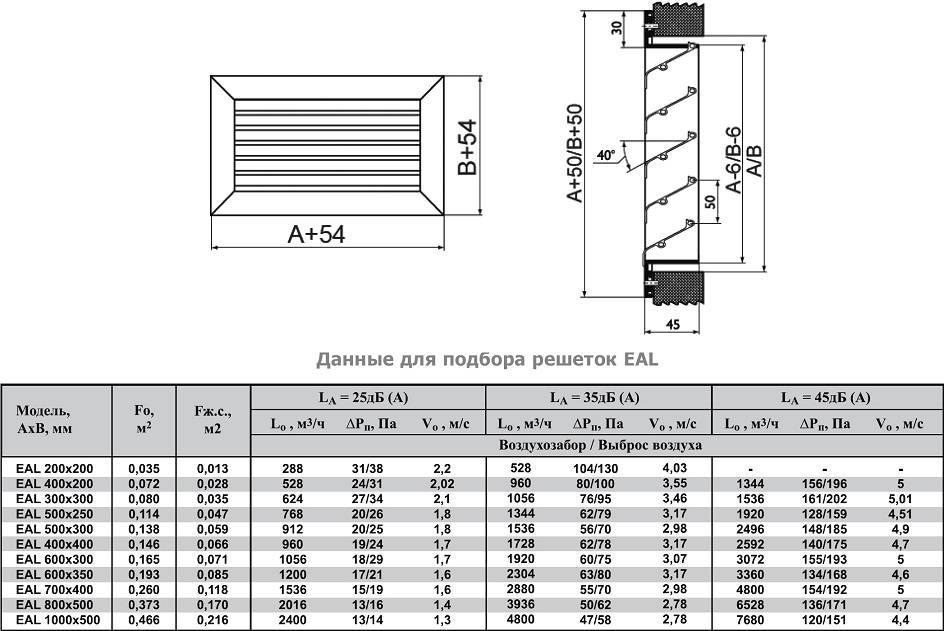

Обратите внимание на коэффициент живого сечения. Оно отвечает за хорошее проветривание всех помещений дома. Важную роль играет и размер изделия
Важную роль играет и размер изделия
Отверстие, в которое будет установлена решетка, по параметрам должно полностью совпадать с ее размерами. Стоит помнить и о том, что в некоторых случаях или при неверном монтаже эти изделия могут стать и существенным препятствием для притока чистого воздуха. По данной причине подбирать устройства нужно максимально внимательно. При определенных сомнениях лучше всего получить консультацию специалиста.
Некоторые правила установки
Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?
Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.
В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе. В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками. Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.
Как правильно установить вентиляционную решетку
Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.
Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой. Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.
Фиксация саморезами или винтами – метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки. О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку. В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна. В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.
Назначение решеток для воздуховодов
Вентиляционные решётки для воздуховодов – элемент, благодаря которому обеспечивается не только приятный внешний вид всего вентканала в целом, но и защита, к примеру, от пролёта в помещение ос, мух и комаров. Исполнение решётки, несмотря на кажущуюся заметную ширину прорезей (типа «жалюзи»), предусматривает также установку металлической сетки под передней панелью (в помещении или на улице). Сетка скрывается за «жалюзийными» прорезями вентканала и не бросается в глаза гостям и владельцам объекта.
Помимо основного своего предназначения, решётки могут управлять потоком воздуха – в продаже имеются подвижные их варианты исполнения, предусматривающие поворот многочисленных (до нескольких десятков) параллельных шторок, как это наблюдается, к примеру, в воздуховодах оконного кондиционера, сбрасывающего охлаждённый воздух в помещение, в котором он установлен.
Монтаж вентиляционно-распределительной решетки
В случае, когда устанавливаемая решетка не является каким-либо эксклюзивом для дизайнерских целей, то ее монтаж не составит особого труда. Обычно применяют четыре вида креплений:
- Непосредственно решеточная рама монтируется прямо на воздуховод и закрепляется в стене дюбелями. Дабы в дальнейшем избежать ненужного дребезжания, ее соединения могут уплотняться резиновыми прокладками;
- Также, в качестве крепежного элемента возможно использовать монтажный клей, силикон и даже «жидкие гвозди». Ими тщательно обрабатывается весь решеточный периметр. Далее, конструкция накладывается исключительно на сухую поверхность. В течении ближайших 24 часов соединение должно быть надежно зафиксировано строительным скотчем;
- Металлические модели желательно устанавливать на распорные пружинные элементы – это быстрый и удобный способ. Распорные элементы редко поставляются в комплекте, но и нужные образцы подобрать несложно. Вся изюминка данного крепежа заключается в том, что такую решетку можно снимать и возвращать на место. Однако, стоит помнить, что пружины не достаточно плотно будут прижимать распределитель к потолку, поэтому целесообразно в дополнение использовать еще и монтажную рамку нужного размера;
- Самым надежным способом считается применение различных соединителей. Так, для массивных и габаритных промышленных решеток используются тяжелые шпингалеты или закрутки. Как правило, они особо не бросаются в глаза, если вставить в воздуховод ответную рамку.
Основные виды
На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.
Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:
- наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
- внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
- переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.
Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки
Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.
Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.
Долговечность и эксплуатационные характеристики щелевых решеток
Щелевые решетки для вентиляции отличаются высокой долговечностью и надежностью. Этот тип решеток изготавливается из прочных и качественных материалов, таких как нержавеющая сталь или алюминий, что позволяет им выдерживать долгие годы эксплуатации.
Они способны противостоять воздействию агрессивных факторов окружающей среды, таких как влага, коррозия, ультрафиолетовое излучение и механические нагрузки. Благодаря этому, щелевые решетки не подвержены преждевременному старению и сохраняют свой первоначальный внешний вид и функциональность на протяжении многих лет.
Эксплуатационные характеристики щелевых решеток также включают простоту монтажа и обслуживания. Решетки легки в установке и не требуют сложных строительных работ или специализированных инструментов. Обслуживание ограничивается периодической чисткой от пыли и грязи с помощью обычных моющих средств.
Одной из важных особенностей щелевых решеток является их высокая эффективность вентиляции. Они обеспечивают свободный проход воздуха, при этом эффективно задерживая пыль и мелкие частицы. Таким образом, щелевые решетки способствуют поддержанию чистого и свежего воздуха в помещении, а также предотвращают попадание насекомых и посторонних предметов.
Важно отметить, что щелевые решетки обладают привлекательным внешним видом, который легко вписывается в любой стиль интерьера. Они могут быть использованы как в жилых помещениях, так и в коммерческих объектах
Итак, долговечность, простота монтажа и обслуживания, эффективность вентиляции и привлекательный внешний вид являются главными преимуществами щелевых решеток, делающими их оптимальным выбором для вентиляции помещений.
