Устройство вентиляционной решетки с клапаном обратной тяги

Особенности конструкции различных типов клапанов

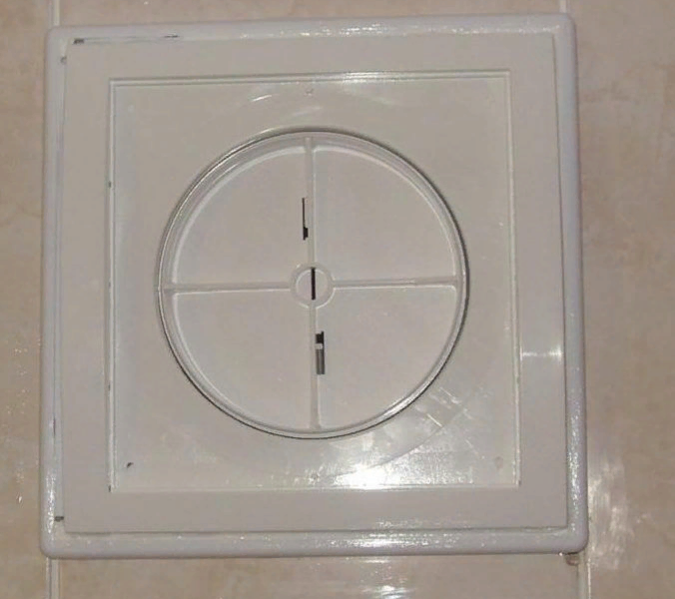

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма

Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Разновидности

Регулируемые решетки для вентиляции классифицируются по месту установки и бывают внешними, внутренними и переточными.

Наружные модели устанавливаются на воздуховоды с внешней стороны зданий и часто оснащаются москитными сетками и функцией подогрева. Эти изделия подразделяются еще на несколько видов:

• фронтальные решетки предназначены для обеспечения вентилирования чердаков и отличаются расширенной декорирующей окантовкой;
• цокольные модели устанавливаются на воздуховоды вентиляции подвалов и характеризуются прочной конструкцией и защитой от грызунов;

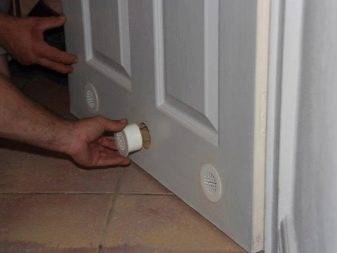

• дверные решетки выступают в роли обратного клапана и используются в естественных приточных системах;
• напольные модели устанавливаются в вентсистемах, подающих воздух в помещение снизу, и отличаются высокой прочностью и износоустойчивостью.

Внутренние модели устанавливаются внутри помещений и выпускаются в нескольких модификациях.

• Кухонные модели. Такие решетки оснащены обратным клапаном и имеют инерционные жалюзи, что полностью исключает обратный ток отработанного воздуха внутрь помещения.
• Каминные модели используются для обеспечения циркуляции теплого воздуха от каминов или печей в смежные помещения.

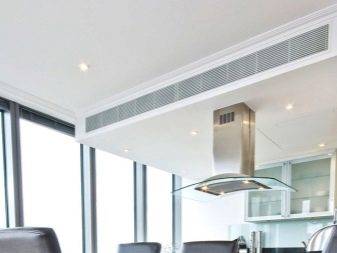

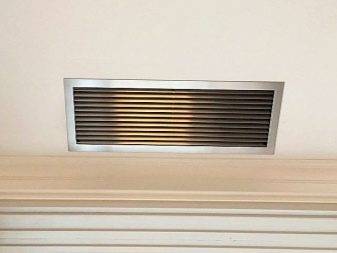

• Щелевые решетки обычно устанавливают под потолком либо размещают между предметами интерьера. Модели отличаются небольшими размерами рабочей поверхности и практически незаметны при установке.
• Накладные традиционные модели используются в любых помещениях и отличаются современным дизайном и низкой стоимостью.

Отличаются решетки и материалом изготовления. Самым легким и недорогим сырьем является пластик. Пластиковые модели имеют широкий ассортимент, большое разнообразие расцветок и эстетичный внешний вид. К минусам таких изделий относят невозможность эксплуатации в условиях высоких и низких температур, а также вероятность выгорания цветных моделей. Стоит отметить, что, кроме пластика, для изготовления решеток используется латунь, оцинкованная и хромированная сталь, а также алюминий.

Металлические решетки отличаются долгим сроком эксплуатации и безотказностью поворотного механизма жалюзи. К минусам относят большой вес и вероятность появления ржавчины. Наиболее дорогими и привлекательными являются модели с деревянной облицовкой. Каркас и жалюзи в таких изделиях выполнены из металла или пластика. Деревянные варианты отличаются необычным внешним видом и используются для установки внутри помещений.

Рейтинг качественных моделей с решетками

Решетка с клапаном от ООО «Ревиззона»

Классическое устройство, которое предназначено для установки в жилых и офисных помещениях. Работа полностью бесшумная. Главная особенность конструкции – плотное прилегание к стенкам, отчего пользоваться герметиком необязательно.

Решетка с клапаном от ООО «Ревиззона»
Достоинства:

• Красивый внешний вид;
• Хорошая вентиляция;
• Плотного прилегание;
• Пропускная способность;
• Простой монтаж.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

AURAMAX С 5S С

Красивое современное изделие, предназначенное для установки в жилых помещениях. Конструкция предусматривает наличие вентилятора и обратного клапана, что повышает эффективность в разы и устраняет даже незначительные запахи. Продукт изготавливается из пластика. Обеспечивает плотное прилегание к стене.

Средняя цена – 1 600 рублей.

клапан AURAMAX С 5S С
Достоинства:

• Вентилятор и обратный клапан;
• Эффективность;
• Долговечность;
• Плотное прилегание к стене.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Вентиляционная решетка из ABS компании Ревиззона

Отличный продукт, который очистит воздух и украсит помещение. Решетка оснащена обратным клапаном, который срабатывает при малейшем колебании воздуха. Монтаж не занимает много времени и может проводиться обычным человеком.

Вентиляционная решетка из ABS компании Ревиззона
Достоинства:

• Высокий срок службы;
• Быстро срабатывает;
• Удаляет лишние запахи;
• Не шумит.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Бабочковые решетки с клапаном обратной тяги

Что такое бабочковая решетка?

Бабочковая решетка – это вентиляционный элемент, предназначенный для обеспечения циркуляции воздуха в помещении. Она имеет форму круга или квадрата и состоит из двух частей: основания и крышки-крыльев. Крылья закреплены на основании в петлях и могут свободно вращаться, открывая или закрывая проход для воздуха.

Как работает клапан обратной тяги?

Клапан обратной тяги – это встроенный в бабочковую решетку механизм, который предотвращает обратный поток воздуха из окружающей среды в помещение через вентиляционное отверстие. Клапан открывается, когда воздух вытягивается из помещения, и закрывается, когда давление наружу превышает давление внутри помещения. Это позволяет сохранить в помещении чистый и свежий воздух, предотвращая попадание вредных или неприятных запахов.

Применение «бабочки»

Бабочковые решетки с клапаном обратной тяги широко применяются в жилых, общественных и промышленных зданиях. Они используются для вентиляции кухонь, ванных комнат, туалетов, офисов, а также в промышленных помещениях с повышенной влажностью или запахами. Бабочковые решетки с клапаном обратной тяги обеспечивают надежную защиту от обратного потока воздуха и позволяют поддерживать необходимый микроклимат в помещении.

Преимущества использования бабочковых решеток

• Простота установки и использования
• Возможность регулировки воздушного потока
• Надежная защита от обратного потока воздуха
• Стильный и современный дизайн вентиляционного элемента

Вывод

Бабочковые решетки с клапаном обратной тяги – это надежный и эффективный способ обеспечения свежего воздуха в помещении. Они просты в установке и использовании, имеют регулировку воздушного потока и стильный дизайн. Благодаря клапану обратной тяги, бабочковые решетки защищают помещение от попадания в него вредных запахов и сохраняют чистоту и свежесть воздуха.

Рекомендации по выбору

В продаже можно встретить столько видов, типов и разновидностей шлепанцев, что можно впасть в ступор: что купить? Знание критериев выбора поможет вам принять решение:

• для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: диафрагменные или гравитационные с одной лопастью;
• Производительность демпфера (обозначается Kvs, измеряется в м3 /ч) должна составлять
• материал, из которого изготовлено оборудование. Для бытовых целей оптимальным вариантом является пластик. Металл покупают только в двух случаях: стоит диафрагма или заслонка с электрическим или ручным управлением;
• по форме и размеру устройство должно свободно помещаться в существующее вентиляционное отверстие (воздуховод). Поэтому, прежде чем отправиться в торговую точку, необходимо произвести соответствующие замеры вытяжки: определить диаметр, если воздуховод круглый, и ширину вместе с высотой, если он прямоугольный или квадратный;
• При плохой тяге эффективный воздухообмен возможен только при принудительной вентиляции. Вентилятор может быть установлен как на приток – положительное давление в частном доме или квартире будет нагнетаться в вытяжной канал, так и на вытяжку. Однако во втором случае необходимо, во-первых, установить запорные вентили на оставшиеся вытяжные окна, а во-вторых, определить возможности вытяжного канала в управляющей компании, чтобы избыточный поток воздуха – не появился в квартирах выше. Например, если вы установите обратный клапан с электроприводом для вентиляции на кухне, то повышается вероятность обратного потока в туалет и ванную комнату не только из вентиляционной шахты, но и из воздуха, используемого на кухне в вашей собственной квартире;

1. для кухни – 60-90 м3/ч;
2. ванная комната – 25 м3/ч;
3. WC – 25 м3/ч;
4. совмещенный санузел – 50 м3/ч. Данные о количестве приточного воздуха при естественной тяге указываются в паспорте.

Место установки – многие приборы при отрицательных температурах не работают, например, “бабочка”.

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Внешний вид тройника для вентиляции

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

А это уже прямоугольный клапан для него

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

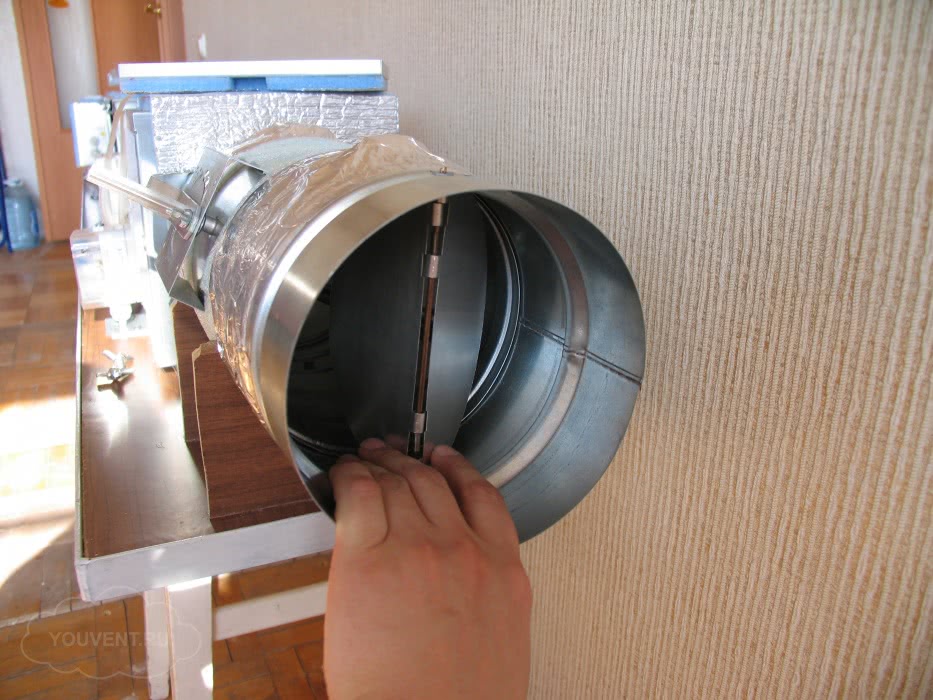

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

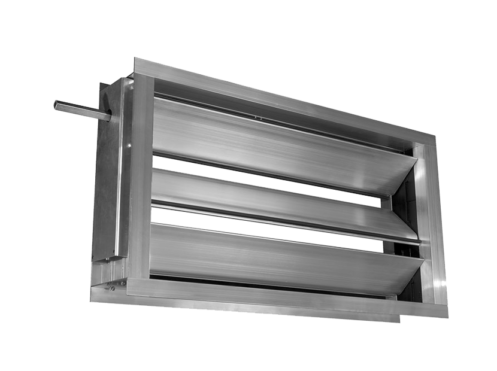

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Как самому сделать затвор?

Из-за низкой цены промышленной продукции необходимости самостоятельного изготовления клапана нет. Необходимость такого решения обуславливается нестандартной резьбой вентиляционного короба. Самостоятельно своими руками изготавливаются мембранные клапаны, реже — лепестковые.

В целях предотвращения образования щелей учитывается плотность прилегания затворной пластины к стенам корпуса, чем исключается образование шума при работе затвора.

На нашем сайте вы найдете и другие публикации экспертов, посвященные вентиляции. Из них вы узнаете как грамотно и правильно установить системы в гараже, подвале, бане, частном доме, на кухне, в ванной и туалете.

Необходимые инструменты и материалы

Для изготовления корпуса потребуется пластик или текстолит, перекрывающий выход вытяжки, толщиной не более 0,5 см. На основании формируется сетчатая разметка размером с отверстие вентиляции. На неё крепится мембрана. Необходимые материалы:

• резиновая прокладка в месте присоединения мембраны к основанию для шумоизоляции;
• мелкая пластиковая сетка, капрон по периметру разметки для предотвращения проникновения насекомых;
• полиэтилен, лавсановая плёнка в качестве мембраны.

Для монтажа понадобятся:

• перфоратор;
• шлифобур (для сверления бетона);
• дюбели;
• полуцилиндрические саморезы.

Внимание

Мембрана должна на 20–30% превышать диаметр вентиляционного выхода. Для герметизации щелей нужен силиконовый герметик.

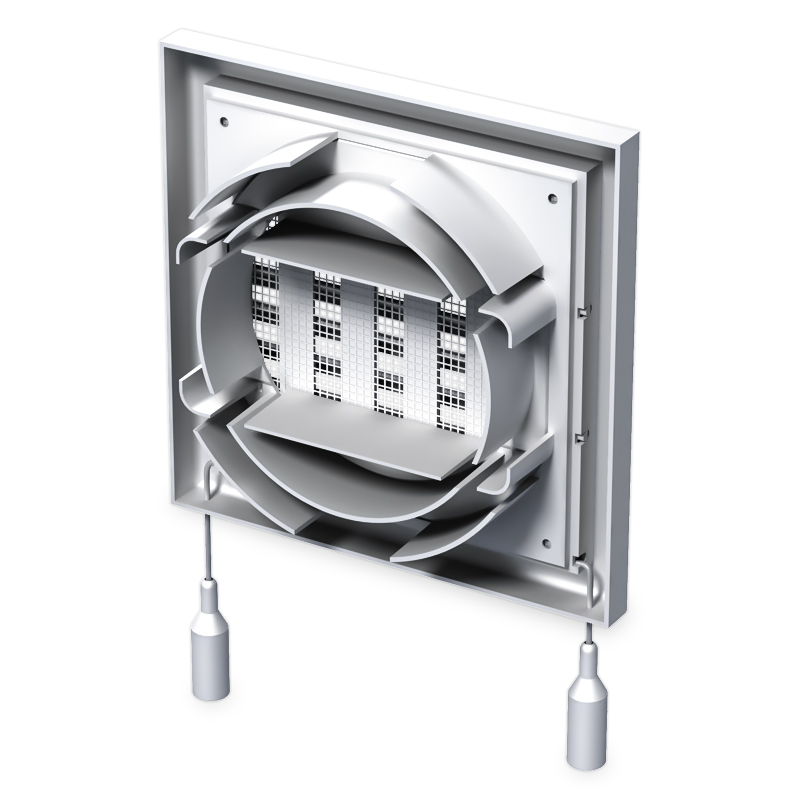

Устройство вентиляционной решетки с обратным клапаном

Принцип работы вентиляционной решетки с обратным клапаном заключается в том, что она позволяет воздуху естественно циркулировать в помещении и, одновременно, предотвращает попадание внешней пыли и насекомых внутрь. Обратный клапан открывается при вытяжке воздуха из помещения, регулируя направление циркуляции. Когда обратный поток воздуха прекращается, клапан закрывается, предотвращая проникновение внешних факторов.

Монтаж вентиляционной решетки с обратным клапаном относительно прост и может быть выполнен самостоятельно. Сначала необходимо выбрать место для установки решетки. Оно должно быть оптимальным для обеспечения нормальной циркуляции воздуха. Затем следует произвести отметки для монтажных отверстий.

После отметок нужно просверлить отверстия, согласно выбранным местам, и затем закрепить решетку с помощью винтов или саморезов

При монтаже следует обратить внимание на то, чтобы решетка была установлена ровно и надежно фиксировалась на месте

После установки вентиляционной решетки с обратным клапаном можно наслаждаться эффективным и безопасным проветриванием помещения. Это устройство способствует обеспечению свежего воздуха, а также предотвращает возможное попадание пыли, насекомых и других нежелательных веществ.

Внешний корпус

Вентиляционная решетка с обратным клапаном состоит из внешнего корпуса, который обеспечивает защиту от проникновения соревнований внутрь помещения и предотвращает обратный поток воздуха.

Внешний корпус часто изготавливается из прочного и устойчивого к воздействию окружающей среды материала, такого как пластик или алюминий. Он имеет отверстия или решетчатые отверстия, которые обеспечивают циркуляцию воздуха, не позволяя проникать вредоносным веществам.

Основная функция внешнего корпуса – защитить вентиляционное отверстие от внешних факторов, таких как дождь, снег, грязь и насекомые. Решетчатое отверстие или специальная конструкция обеспечивает свободный поток воздуха в одном направлении, предотвращая обратный поток при отключении системы.

Монтаж внешнего корпуса производится на наружной стене здания или вентиляционного канала. Для этого использование монтажных скоб или специальных крепежных элементов.

Преимущества внешнего корпуса	Инструкции по монтажу
Защита от внешних факторов	Выберите место для установки внешнего корпуса, учитывая лучшую циркуляцию воздуха и снижение риска засорения. Отмечайте места для отверстий и закрепите скобы или крепежные элементы. Установите вентиляционную решетку, убедившись в надежном прилегании к поверхности и прочности крепления.
Предотвращение обратного потока воздуха	Проверьте работу обратного клапана перед установкой внешнего корпуса. Он должен свободно открываться в направлении выхода воздуха и плотно закрываться при отключении системы. Установите внешний корпус с учетом направления потока воздуха и правильного положения обратного клапана.

Обратный клапан

Обратные клапаны используются во многих областях, включая вентиляционные системы, канализацию, водопровод и газопровод. Они обеспечивают герметичность системы и предотвращают возможность возвращения загрязненной или несанитарной воды или воздуха обратно в помещение.

Вентиляционная решетка с обратным клапаном обычно устанавливается на выходе воздуховода, чтобы предотвратить обратное движение воздуха из помещения в воздуховод. Когда вентилятор выключен, обратный клапан закрывается, предотвращая проникновение воздуха извне или запахов из канализационных систем. Когда вентилятор включен, обратный клапан открывается и позволяет проходить воздуху через вентиляционную решетку.

Установка вентиляционной решетки с обратным клапаном довольно простая. Вот некоторые общие шаги, которые необходимо выполнить при монтаже:

1.	Определите место установки вентиляционной решетки с обратным клапаном.
2.	Отметьте и обозначьте места для отверстий на стене или потолке, соответствующие размерам решетки.
3.	С помощью отвертки или дреля сделайте отверстия в стене или потолке.
4.	Установите вентиляционную решетку с обратным клапаном в отверстие и закрепите ее с помощью винтов или других крепежных элементов.
5.	Проверьте работу обратного клапана, убедившись, что он открывается и закрывается свободно, когда вентилятор включен и выключен соответственно.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.
