Вентиляционная решетка для вытяжки с обратным клапаном

Преимущества и недостатки

Использование регулируемых решеток для вентиляции имеет свои сильные и слабые стороны.

К достоинствам моделей относят компактность и легкость приборов. Вес бытовых решеток варьируется от 800 г до 1,3 кг, благодаря чему устройства могут быть установлены на легкие гипсокартонные перегородки. Ассортимент устройств предлагает изделия и с круглым, и с квадратным сечением, что позволяет без труда устанавливать модели на любой по конфигурации воздуховод. Кроме того, стоимость решеток намного ниже стоимости диффузоров и анемостатов.

К плюсам также относят безопасность использования, тихую работу и возможность регулирования притока. Изделия выпускаются в большом разнообразии цветов и дизайна, что значительно облегчает выбор и позволяет приобрести решетку под любой интерьер.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых производителей (например, «Вентс») встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

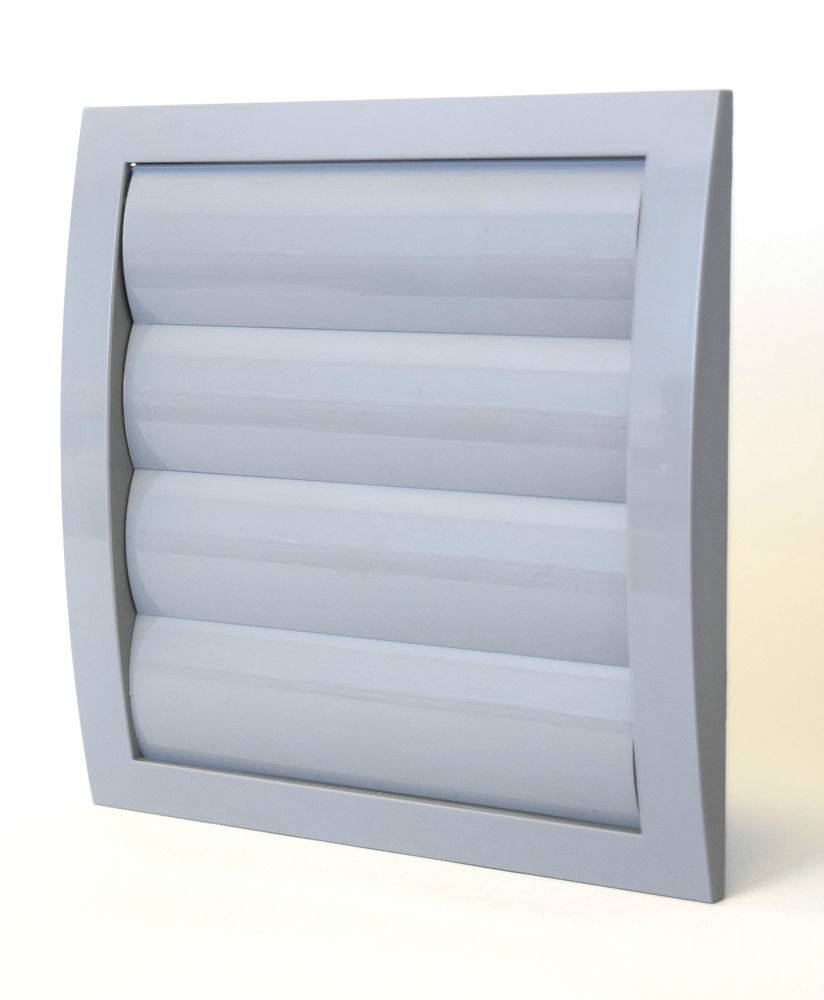

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Устройства микропроветривания

Проветрить помещение просто — открыть окно и все. Но в этом случае в помещении появляются опасные для здоровья сквозняки. Кроме того, внезапный порыв ветра может захлопнуть створку окна, что приводит к её поломке. В связи с этими причинами и устанавливаются устройства оконной вентиляции. Наиболее широко распространены три основных варианта микропроветривания пластиковых окон. Они различаются по сложности монтажа, регулировки и производительности. Отмечается, что каждое устройство имеет свои достоинства и недостатки. Рассмотрим варианты устройств микропроветривания

Гребенка

Наиболее простая в монтаже конструкция. Её функция заключается в фиксировании приоткрытой створки окна. По конструкции это пластиковая многопозиционная гребёнка-ограничитель, установленная на неподвижной раме и фиксирующий стержень, закреплённый на подвижной части. При открытии створки паз гребёнки одевается на стержень. При этом створка окна фиксируется в открытом положении, обеспечивая приток свежего воздуха.

Это устройство легко монтируется, не требует для установки специализированного инструмента, да и стоит недорого. Регулировка поступления воздуха доступна и понятна. Но в то же время гребёнка допускает проникновение внутрь помещения шума и копоти с улицы. Отмечается, что конструкция гребёнки недолговечна, так как рабочий элемент постоянно подвергается перепадам температуры и различного рода механическим нагрузкам.

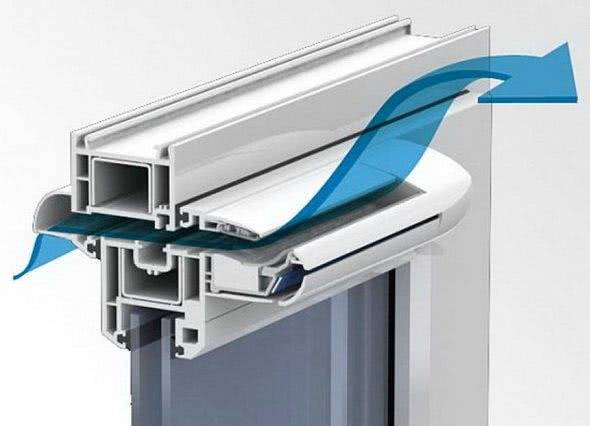

Климатический клапан

Клапан инфильтрации воздуха, установленный в оконную раму. Оптимальный по производительности, вариант микропроветривания. Схема устройства проста и понятна. В этом случае в раму окна монтируется специальное вентиляционное устройство, клапан инфильтрации воздуха. Его достоинства:

• Регулируемый приток воздуха.
• Безопасность, клапан работает при закрытом окне, поэтому проникновение в помещение через открытое окно невозможно.
• Шумозащищенность помещения, так как в этом случае воздух проходит через специальное устройство.
• Широкий выбор клапанов, с ручным управлением или действующих в автоматическом режиме.
• Использование в конструкции фильтров очистки воздуха.

Есть и недостатки, так клапан требует периодического обслуживания. Кроме того его установка ослабляет прочность рамы. А эффективность работы клапана зависит от функциональности вытяжной вентиляции. Стоимость этой разновидности микропроветривания, на пластиковых окнах, чуть выше, но это компенсируется её функциями и возможностями. Работу по установке климатического клапана лучше всего доверить сервисной службе по установке и ремонту пластиковых окон, но если есть нужный инструмент и навыки работы с ним можно установить клапан самостоятельно.

Щелевое микропроветривание

В этом случае возможность микропроветривания окна предусмотрена производителем. Внутри рамы установлена фурнитура для микропроветривания. При определённом положении ручки открытия окна, створка приоткрывается на фиксированный угол. В этом случае ручка открывания использует четыре позиции:

1. Вертикально вверх – створка откидывается вверх.
2. Вверх под углом в 45 градусов, створка приоткрывается, оставляя щель для притока воздуха.
3. Горизонтально, створка открывается вбок.
4. Вертикально вниз, створка закрыта.

Этот вид механизма микропроветривания удобен в плане эргономики, но как и гребёнка не защищает от шума, кроме того, пропускает в помещение пыль с улицы. Щелевое микропроветривание увеличивает стоимость окон.

Разновидности

Регулируемые решетки для вентиляции классифицируются по месту установки и бывают внешними, внутренними и переточными.

Наружные модели устанавливаются на воздуховоды с внешней стороны зданий и часто оснащаются москитными сетками и функцией подогрева. Эти изделия подразделяются еще на несколько видов:

• фронтальные решетки предназначены для обеспечения вентилирования чердаков и отличаются расширенной декорирующей окантовкой;
• цокольные модели устанавливаются на воздуховоды вентиляции подвалов и характеризуются прочной конструкцией и защитой от грызунов;
• дверные решетки выступают в роли обратного клапана и используются в естественных приточных системах;
• напольные модели устанавливаются в вентсистемах, подающих воздух в помещение снизу, и отличаются высокой прочностью и износоустойчивостью.

Внутренние модели устанавливаются внутри помещений и выпускаются в нескольких модификациях.

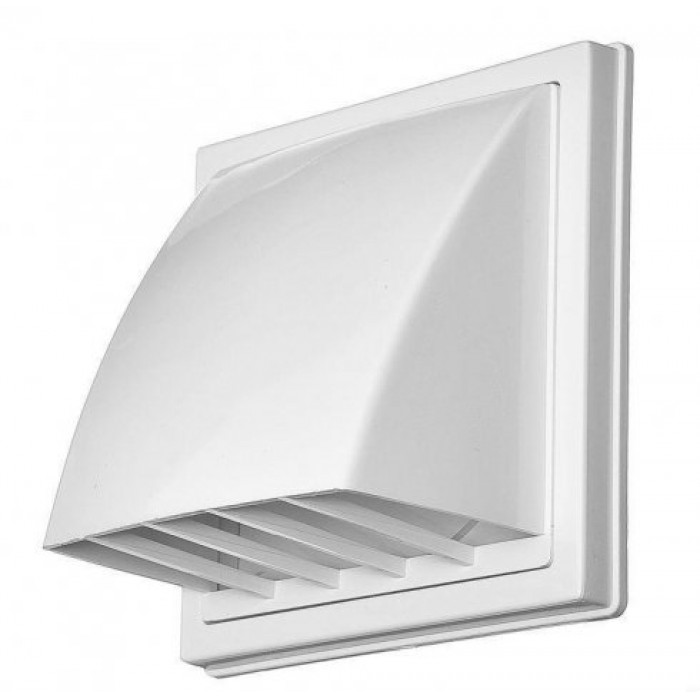

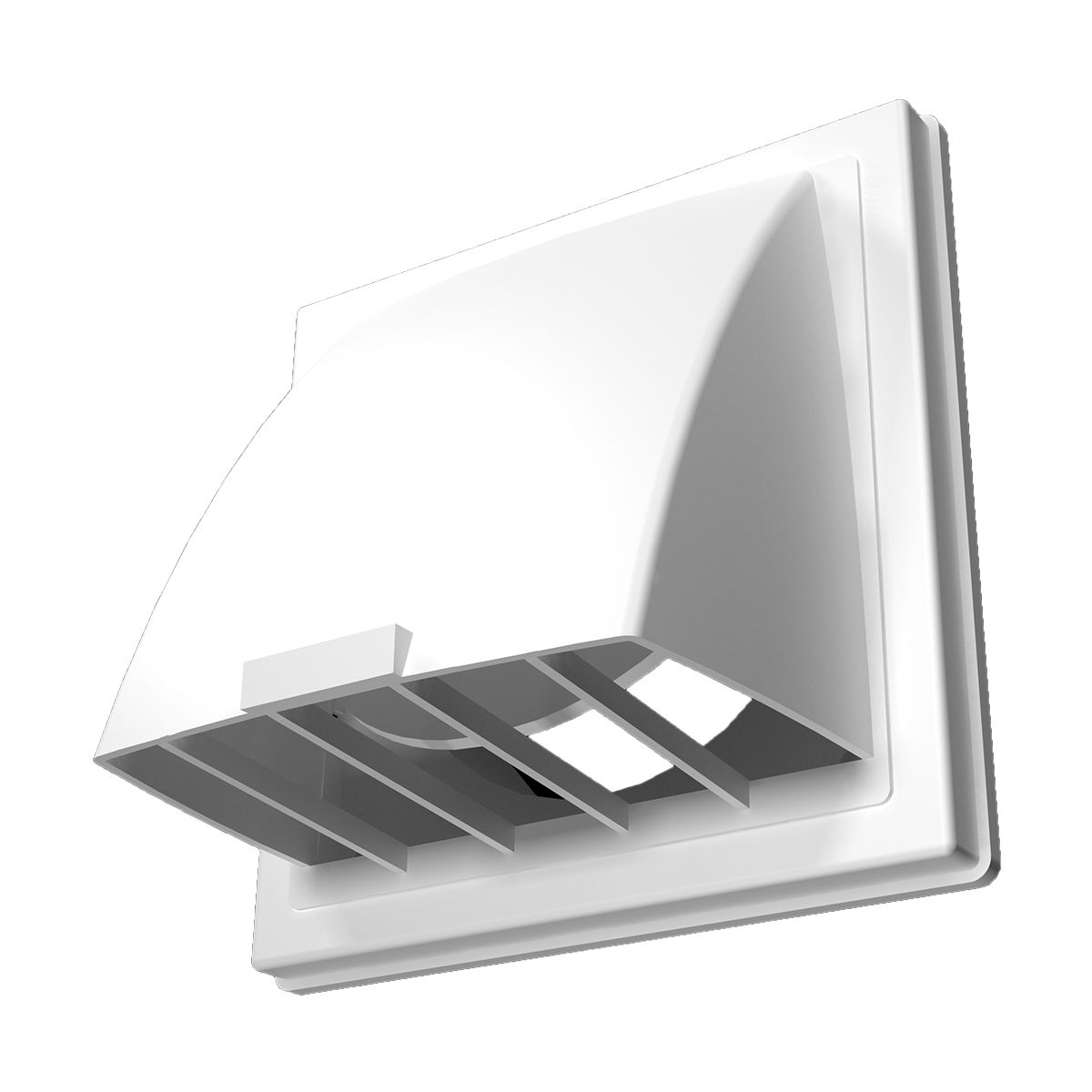

• Кухонные модели. Такие решетки оснащены обратным клапаном и имеют инерционные жалюзи, что полностью исключает обратный ток отработанного воздуха внутрь помещения.
• Каминные модели используются для обеспечения циркуляции теплого воздуха от каминов или печей в смежные помещения.
• Щелевые решетки обычно устанавливают под потолком либо размещают между предметами интерьера. Модели отличаются небольшими размерами рабочей поверхности и практически незаметны при установке.
• Накладные традиционные модели используются в любых помещениях и отличаются современным дизайном и низкой стоимостью.

Отличаются решетки и материалом изготовления. Самым легким и недорогим сырьем является пластик. Пластиковые модели имеют широкий ассортимент, большое разнообразие расцветок и эстетичный внешний вид. К минусам таких изделий относят невозможность эксплуатации в условиях высоких и низких температур, а также вероятность выгорания цветных моделей. Стоит отметить, что, кроме пластика, для изготовления решеток используется латунь, оцинкованная и хромированная сталь, а также алюминий.

Металлические решетки отличаются долгим сроком эксплуатации и безотказностью поворотного механизма жалюзи. К минусам относят большой вес и вероятность появления ржавчины. Наиболее дорогими и привлекательными являются модели с деревянной облицовкой. Каркас и жалюзи в таких изделиях выполнены из металла или пластика. Деревянные варианты отличаются необычным внешним видом и используются для установки внутри помещений.

«Лепестковые»

Конструкция вентиляционных решеток с клапаном обратной тяги

«Лепестковые» вентиляционные решетки с клапаном обратной тяги отличаются особой конструкцией, которая обеспечивает эффективный контроль за потоком воздуха. Они состоят из пластинок, которые при прохождении воздуха открываются, а при отсутствии воздуха закрываются, благодаря чему предотвращают обратный поток воздуха.

Применение «лепестковых» вентиляционных решеток

«Лепестковые» вентиляционные решетки с клапаном обратной тяги широко применяются в технических системах вентиляции и кондиционирования для управления потоком воздуха. Они идеально подходят для использования в системах с противодавлением, так как могут обеспечивать стабильный поток воздуха при любых условиях.

Преимущества «лепестковых» вентиляционных решеток

• Эффективность: «Лепестковые» вентиляционные решетки обеспечивают эффективный контроль за потоком воздуха.
• Надежность: Клапан обратной тяги предотвращает обратный поток воздуха и защищает систему вентиляции и кондиционирования воздуха от загрязнений.
• Долговечность: «Лепестковые» вентиляционные решетки изготавливаются из качественных материалов, что обеспечивает их долговечность и надежность.

Заключение

«Лепестковые» вентиляционные решетки с клапаном обратной тяги являются эффективным решением для управления потоком воздуха в системах вентиляции и кондиционирования. Они не только обеспечивают эффективность системы, но также защищают ее от загрязнений и повышают ее долговечность.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

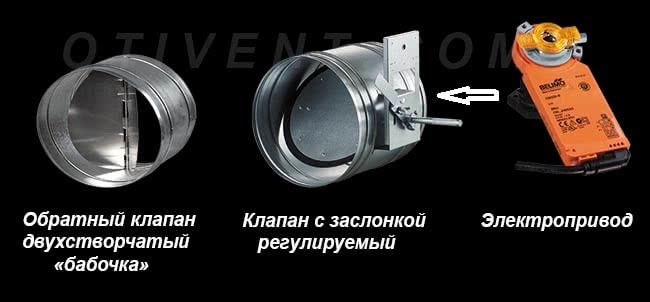

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Виды вентиляционных решеток

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

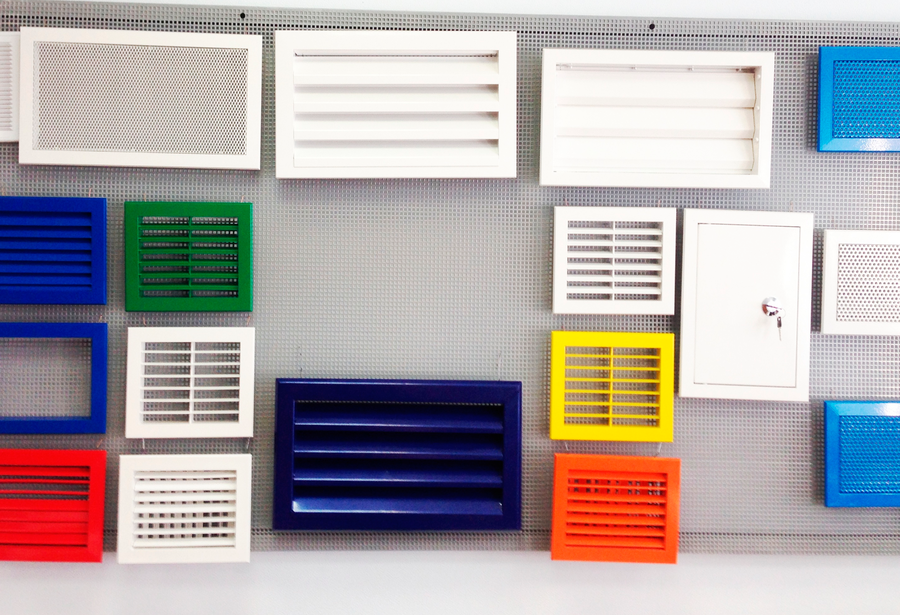

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Устройство вентиляционных решеток

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

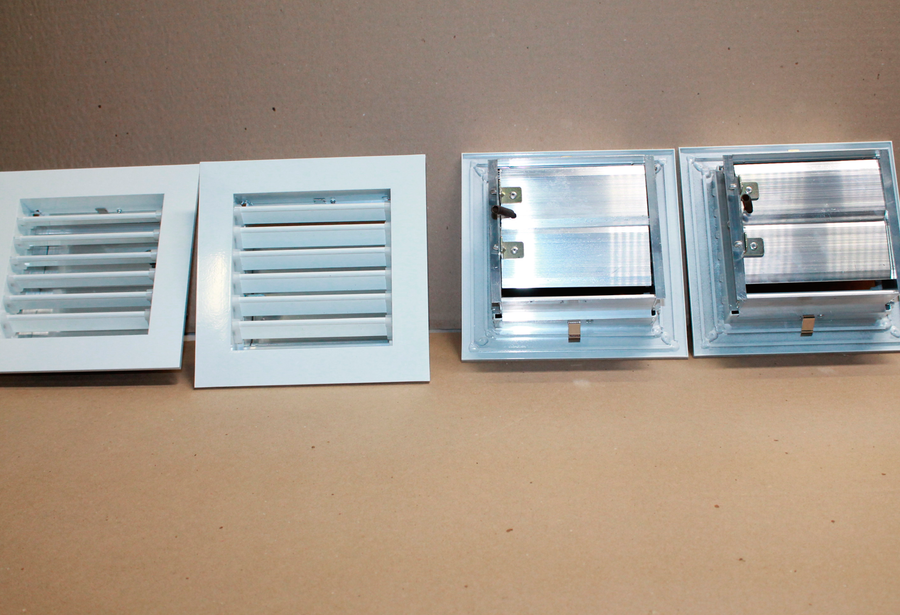

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть  такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

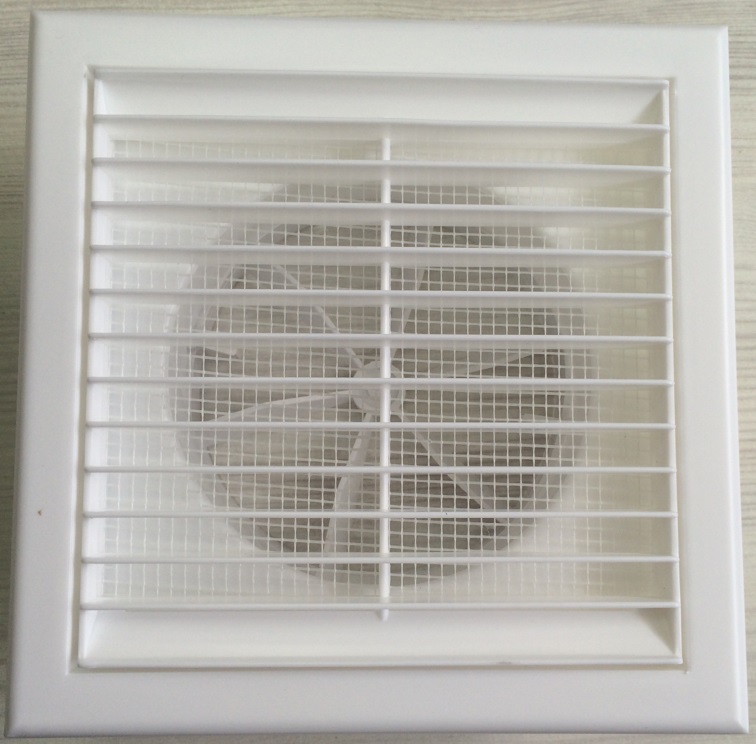

Несколько другое внутреннее устройство имеют решетки с запорным клапаном, который исключает эффект обратной тяги. В самом дешевом варианте клапан будет представлять из себя пластиковую шторку, которая «продувается» только в одном направлении. Схема такого механизма представлена ниже:

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.
