Вентиляция канализации частного дома: ванны и туалета

Правила установки фановых труб

Подробно об устройстве

Обустройство вентиляции в канализации требует соблюдение определённых правил и рекомендаций.

1. Детали для вентиляции должны подбираться с учётом того же материала, из которого изготовлены канализационные трубы. Такое обстоятельство даёт возможность выполнить беспроблемную герметизацию стыков. Лучше всего подходит пластик, так как благодаря маленькому весу такие трубы легче устанавливать в вертикальном положении.
2. Параметр внутренней окружности вывода вентиляции должен быть не меньше, нежели такие же параметры самого широкого стояка.
3. При монтаже следует аккуратно соединить стояк и фановые выводы в единую систему. Когда расстояние между соседними стояками слишком большое, тогда монтировать придётся несколько фановых деталей. Продумать все возможные нюансы вопроса, как сделать вентиляцию канализации в частном доме, следует ещё на строительных чертежах. Такая практика позволяет значительно снизить вероятность появления неприятных ситуаций во время обустройства.
4. Для монтажа вентиляции стоит продумать наличие специальных люков и каналов.
5. Когда монтажные работы ведутся уже в возведённом здании, прокладка элементов системы должна осуществляться через стены. Ни в коем случае нельзя нарушать целостность перекрытий, так как эти действия снизят устойчивость дома.
6. Во время разработки схемы вентиляции необходимо соблюдать положенное горизонтальное от оконных проёмов и балконов до наружного участка трубопровода. Это значение составляет не меньше четырёх метров. При игнорировании требования появляется большая вероятность попадания вонючего аромата в комнаты.

Правила монтажа на кровле

1. Есть вариант, когда вытяжная труба выходит на кровлю дома. В этом случае высота вывода может составить от 20 до 300 сантиметров. Это значение зависит от кровельной конструкции. Когда крыша плоская, деталь может быть выведена всего на 30 сантиметров. Для скатного дизайна приведённое значение составит не менее 50 сантиметров. Если под крышей располагается и используется чердачное помещение, тогда значение будет максимальным и составит три метра. Гораздо проще, когда вентиляция канализации в частном доме без выхода на крышу.
2. Если фановая деталь выходит на кровлю на крышу из жилой комнаты или дымохода, параметр её высоты не может быть меньше иных выводов.
3. Также, на трубу не стоит монтировать дефлектор, потому что он не увеличит эффективность функционирования системы и станет причиной появления ледяного нароста на деталях из-за промерзающего зимой конденсата.

На кровле

Канализация с фановой трубой

Устройство является продолжением канализационного стояка, который ведет наружу. Принцип работы прост: теплый воздух всегда поднимается вверх и выводится наружу, в результате чего в трубопроводной системе создается вакуум малого типа (как вытяжка в печи), а воздух выталкивается из бытового помещения в канализацию, а не наоборот.

Но чтобы правильно оборудовать вентиляционный стояк дымоходом из рук, следует обратить внимание на следующие рекомендации:

• высота дымовой трубы должна быть не менее 0,5 м от уровня крыши. Если есть чердак, то длина увеличивается до 3-3,5 метров;
• площадь поперечного сечения выпускного трубопровода должна быть равна площади поперечного сечения стояка;
• в случае нескольких канализационных стояков допускается объединение компонентов сверху и оснащение системы одним сливным трубопроводом;
• канализационное отверстие не должно быть подключено к топке или вытяжной вентиляции в здании;
• лучшее место для прокладки труб – пустотелая стена дома. При установке вблизи оконных проемов или балконов запах может попасть в дом. Если нет пустой стены, расстояние между окнами и выходом канализационной трубы должно быть не менее 4 метров;
• если крыша дома пятиугольная, дымовая труба не должна быть проложена под карнизным скатом, конструкция может легко треснуть от падающего снега;
• установка верхней части вытяжки с перегородкой обеспечивает блокировку вентиляции в зимнее время. На перегородке образуется конденсат, а при замерзании он блокирует выход, и воздух поступает в помещения.

Выход изготовлен из трубы, из которой изготовлен общий стояк, и является продолжением трубы, выводящим ее наружу. Использование чугуна нежелательно, так как материал склонен к коррозии и существует риск полной коррозии и обрушения трубы, лучше всего сделать выход из пластика.

Каким должен быть диаметр фановой трубы?

Диаметр канализационного стояка является основной характеристикой, которую следует учитывать при выборе и проектировании системы.

Основное правило размеров: минимальный диаметр не должен быть меньше поперечного сечения канализационного стояка (если стояк имеет диаметр 250 мм – то фекальная труба должна иметь такой же размер).

Популярными размерами в строительстве одно- и двухэтажных домов являются трубы сечением 50-90-100 мм. Этого достаточно, если в доме есть:

• канализационный стояк диаметром 100 мм;
• раковина (кухня) со сливной трубой 50 мм;
• душевой слив;
• стиральная машина.

Выбор по материалу

Трубы из таких материалов обычно используются для прокладки канализационных стояков:

1. ПВХ. Изделия из пластмассы проще и быстрее устанавливаются, дешевле по стоимости. Пластик постепенно заменяет чугун – новые системы обычно изготавливаются из этого материала.
2. Металл (Чугун). Чугунные трубы являются устаревшим решением для канализационных систем. Чугун прочен, долговечен, но с ним гораздо сложнее работать: чугунные изделия много весят, их сложнее резать и соединять, в процессе эксплуатации – они быстрее загрязняются.

При необходимости (при ремонте или замене установки или ее частей) можно подключать пластиковые и чугунные трубы. Соединение между собой осуществляется с помощью специальных переходников (фланцев).

Нужна ли звукоизоляция

Если труба проходит через жилые помещения, необходима звукоизоляция. В этом случае в комнатах будет слышен шум воды и воздуха. Сама труба также будет шумной из-за вибрации и резонанса.

Акустическая изоляция не требуется для помещений, проходящих через нежилые помещения. Если стояк проложен в стене и толщина перегородки мала – то на этапе строительства (реконструкции) рекомендуется произвести как минимум “легкую” звукоизоляцию.

В идеале вопрос звукоизоляции должен решаться на стадии проектирования и строительства здания. Стояк должен быть “спрятан” в отдельном воздуховоде (шахте), или так спланирован, чтобы он не проходил через жилую комнату. Также рекомендуется использовать специальные “бесшумные” трубы (толстостенные полипропиленовые изделия).

Сам процесс звукоизоляции выполняется с помощью “покрытий” или рулонных изоляторов, обернутых вокруг трубы. Чем толще слой, тем эффективнее будет изоляция.

Нужно ли утепление

Изоляция дымоходных стояков нужна чаще, чем звукоизоляция – потому что теплый, влажный воздух будет конденсироваться на стенах по мере того, как он поднимается вверх по трубе и замерзает. В результате труба замерзнет, заблокируется и перестанет функционировать должным образом.

Необходимо изолировать участки, проходящие через неотапливаемые пространства (мансарда, подвал).

Изоляция выполняется так же, как и акустическая изоляция: с помощью роликовых изоляторов или “рубашек”, которые крепятся вокруг трубы.

Материалы для организации вентиляции

В современном мире достаточно много материалов, которые могут применяться в качестве канализационной трубы и для производства вентиляции.

Годами в качестве основного материала служили достаточно массивные и тяжелые чугунные трубы. В многоэтажных зданиях, которые построены во времена Советского Союза, достаточно часто встречается использование чугунных или стальных систем. Чаще всего данная конструкция неоднократно повреждена, а точнее испорчена коррозией. Рекомендуется незамедлительно менять такие трубы. В крайнем случае произвести местный ремонт с использованием современных материалов, которые имеют возможность совмещения труб разных диаметров. При использовании чугуна возникает масса недостатков:

• Сложность при монтаже.
• Дополнительные нагрузки на перекрытие.
• Требуют регулярного обслуживания.
• Подвержены коррозии.
• Высокая стоимость.

Все это в совокупности доставляло достаточно много неудобств, которые были устранены в момент выпуска в продажу пластиковых труб.

Первое, что хотелось бы отметить, данный материал абсолютно не подвержен коррозии, что увеличивает срок службы в десятки раз.
Каждая труба, а также каждый угол оснащен резиновыми манжетами, которые не позволяют воде и неприятному запаху выходить наружу.
Любая конструкция легко собирается, что многократно сокращает время монтажа.
Применение минимальных усилий для обслуживания. Если конструкция не разбирается, то в собранном состоянии он может прослужить более 10 лет

Важно. При долгосрочном использовании, необходимо проводить чистку

Для этого достаточно воспользоваться одним из химических средств, которых достаточно много на полках магазинов бытовой химии. Так как процедура производится достаточно редко, то экономить на ней не стоит. Лучше приобрести достаточно качественное средство, которое способно должным образом очистить от налета.
Стоимость пластика гораздо ниже, чем стоимость металла, поэтому спроектировать все с нуля становится еще дешевле.

Для системы вентилирования используется все та же труба, что и для основного стояка. То есть диаметр труб должен полностью соответствовать. К тому же соединение будет намного проще.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

1. Снимите вентиляционную решетку.
2. Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
6. Укладываем кабель в короба.
7. Закрываем и крепим декоративную крышку вентилятора.

Технология монтажа принудительной вентиляции

Обычно к такой системе прибегают, если естественная вентиляция со своей задачей не справляется. К примеру, летом, когда внутри кабинки и снаружи одинаково тепло, циркуляция воздуха будет минимальна. В таком случае естественную вентиляцию усиливают принудительной.

Приобретают особые вентиляторы, питающиеся от сети 220 В. Лучше выбрать модели, покрытые декоративным защитным экраном. Мощность и размер подбирают, исходя из площади санузла.

Для крепежа могут понадобиться дюбели, если крепить придется к стене. Если уже существует вентиляционный канал, устройство помещают туда. Рекомендуется совместить подачу тока к вентилятору с моментом включения света. При выходе и то и другое отключают.

Можно использовать рекуператоры – приборы, позволяющие воздуху циркулировать при любой температуре и погоде. Их оснащают пылевыми фильтрами. Имеются модели автоматические и управляемые вручную.

Для монтажа приточно-вентиляционной системы понадобятся четыре отверстия. Их соединяют попарно специальными деталями «улица – помещение», «помещение – улица». Таким образом, снаружи будет поступать чистый воздух и туда же выводиться отработанный.

Всегда ли необходимо устанавливать фановый стояк?

Если вы проектируете дом, высота которого будет не более 2-х этажей, то система канализации может быть спроектирована без фанового стояка, при этом, в доме должно быть не более одного туалета и одной ванной комнаты. При обустройстве дома несколькими санузлами, по нормам СНиП, установка стояка будет обязательна.

Следует помнить, при каких обстоятельствах необходимо обязательно ставить фановый стояк:

• При наличии в доме бассейна или другого оборудования, которое способно перекрыть канализационную систему в результате своего разового сброса сточных вод.
• При наличии в доме оборудованных санузлами двух и более этажей.
• Если в системе коммуникаций применяются канализационные стояки с диаметром труб в 50 мм.
• При наличии на участке локальной системы канализации вентиляция септика будет положительно сказываться на работе конструкции, а также предотвратит возникновение неприятного запаха.

Исходя из вышеописанного фановый стояк, как правило, будет необходим в доме всегда, причем диаметр фановой трубы должен быть не менее 110 мм. При отсутствии же фанового стояка в доме будет возникать неприятный запах в случае срыва или пересыхании гидрозатвора. В случае отсутствия нормальной вентиляции с установленным стояком, выхлопом на крыше и притоком на фильтрующем сооружении, запах так или иначе будет распространяться по вашей округе. Если говорить о необходимом диаметре трубы, то ее нужно брать большего диаметра, такого как 110 мм.

Оптимальным диаметром фановой трубы в частном доме считается размер не меньше 110 мм, если взять 50 мм то она будет обеспечивать притока, примерно в 16 раз меньше. В результате вы получите у себя не систему вентиляции септика, а набор соединенных между собой трубок – пустая трата времени, денег и усилий с посредственным результатом.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции

основные виды вентиляторов

Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

• Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.

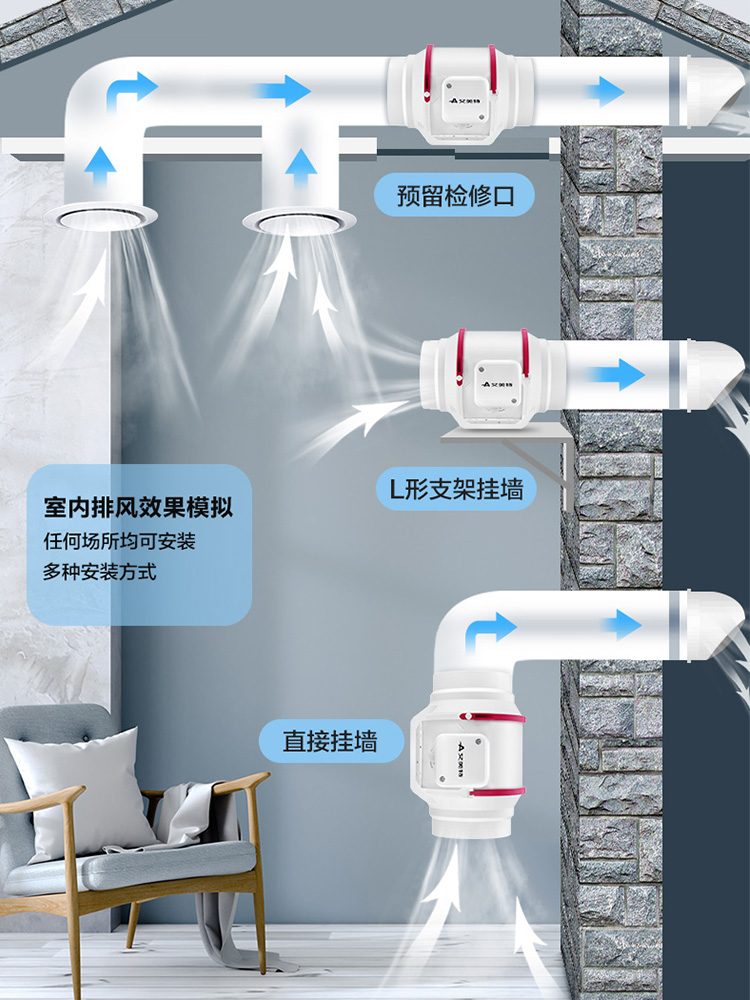

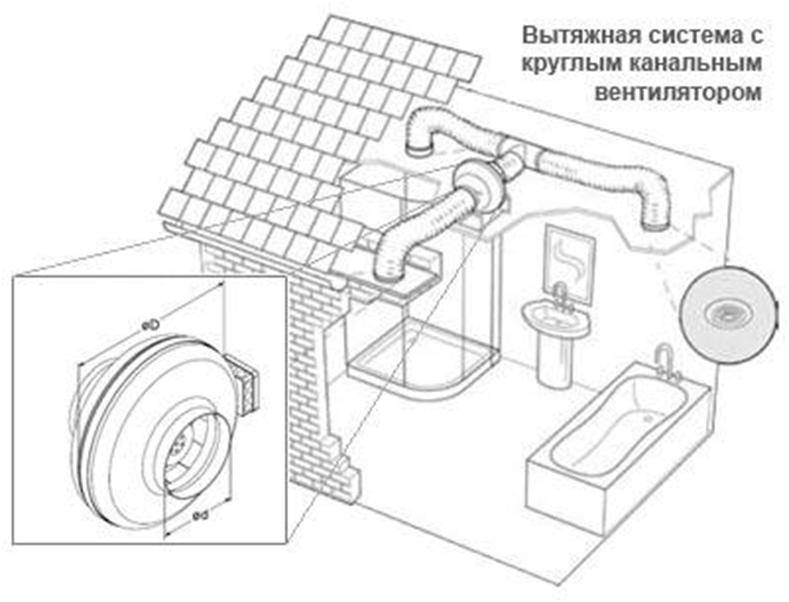

• Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
• Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

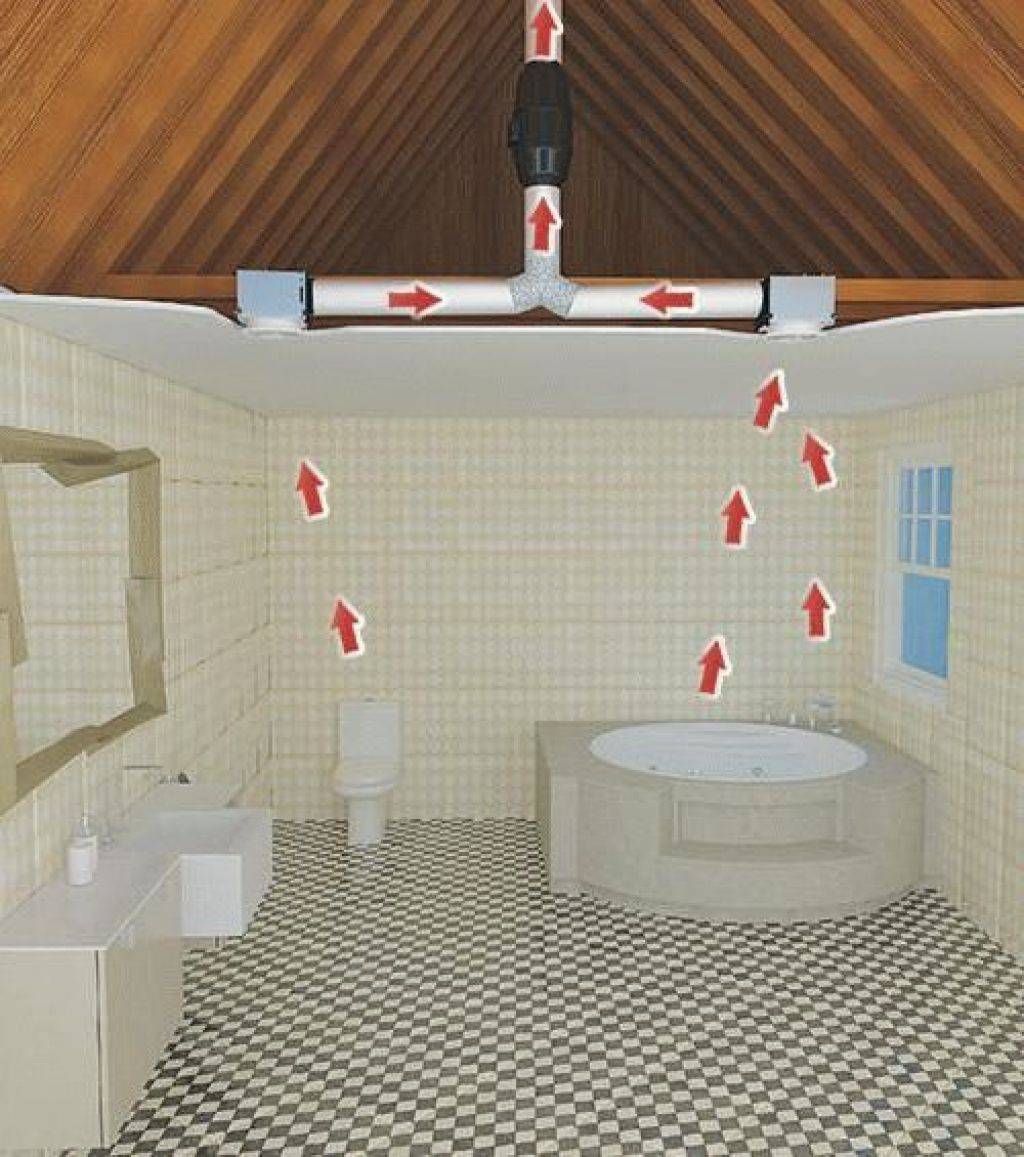

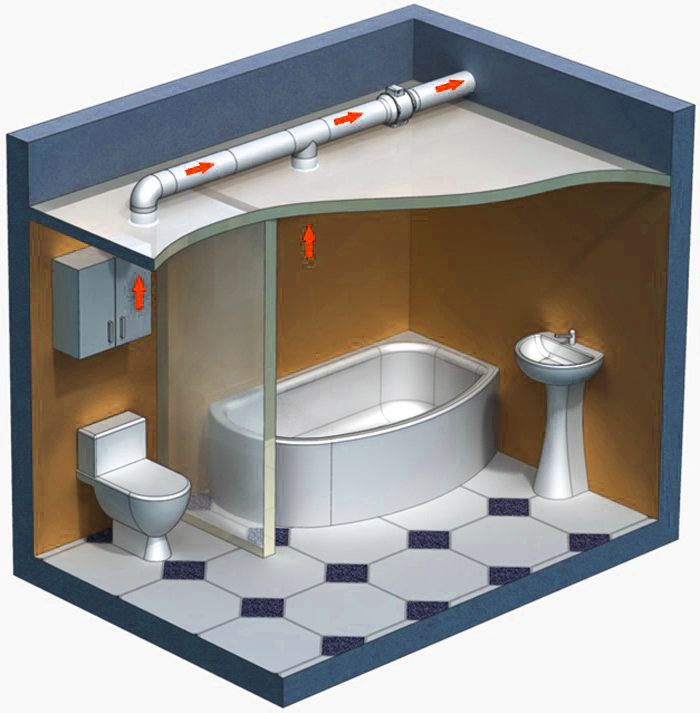

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

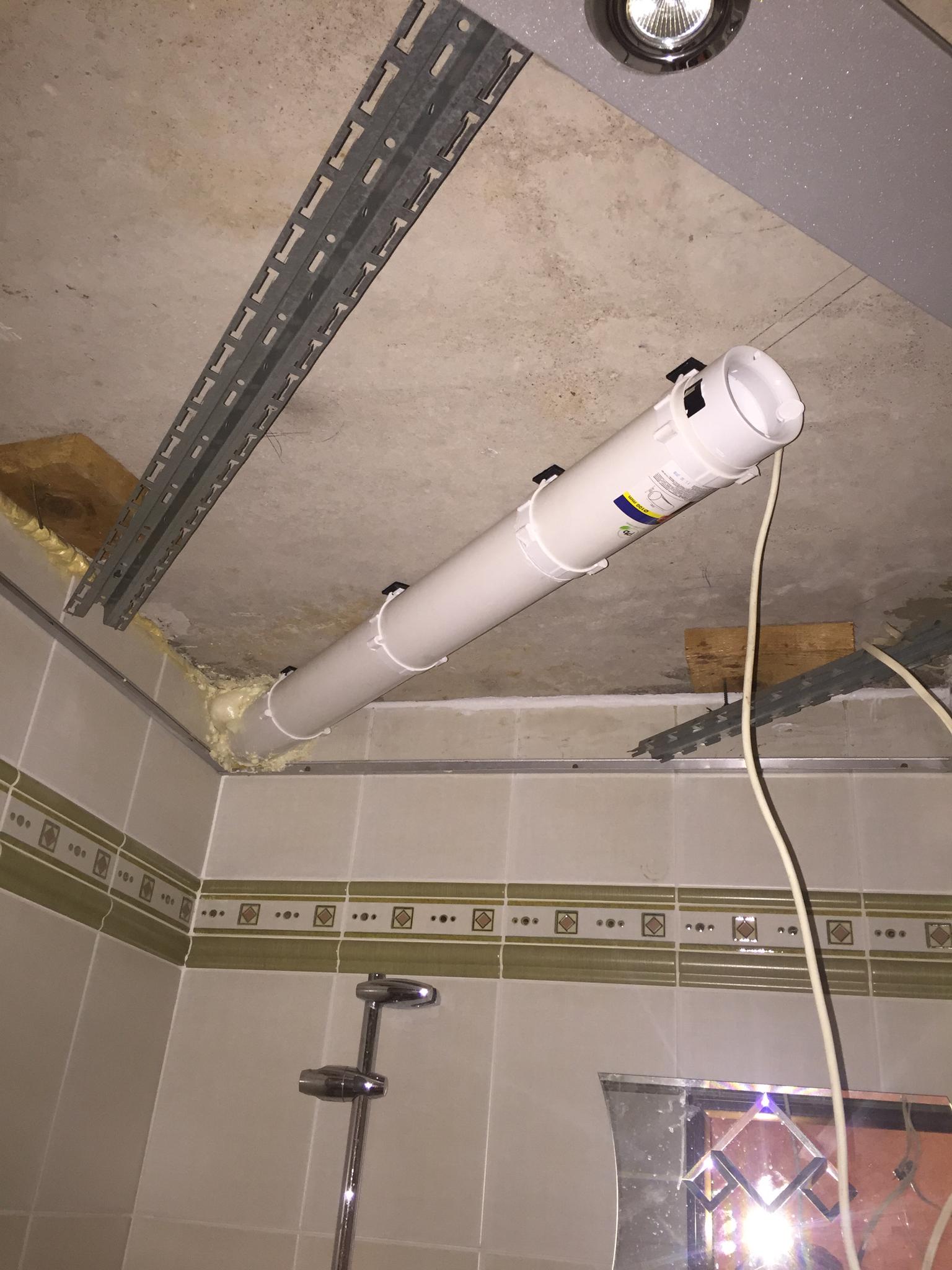

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой
Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Вентиляция септика — устройство, значение и виды

Для начала давайте разберемся: что же такое септик? Септик или септический танк – это большая емкость, предназначенная для скопления биологических отходов, образующихся в процессе жизнедеятельности и их хранения. Понятно, что при таком назначении настоящей проблемой может стать вентиляция септика.

При слишком долгом хранении его содержимого начинает появляться неприятный запах. Этот запах может проникнуть в ванную комнату или туалет – довольно-таки сомнительное удовольствие. Для того чтобы избежать подобных неприятностей, были созданы различные способы надежной прочистки воздуха в септическом танке.

Схема вентиляции канализации в частном доме

Нет вентиляционного канала для канализации в частном доме? Схема такого приспособления не настолько сложна, чтобы его установка вызвала большие затраты. Вентиляцию очистного сооружения можно устроить следующим образом. Простейшей системой вентилирования является такая:

• Один из вентиляционных стояков устанавливается в начальной точке системы.
• Вторым стояком венчается последняя из секций очистительной системы – фильтрующий колодец.
• Путем вентиляционных стояков воздух поступает внутрь септика.
• Перерабатывающая активность в септическом танке вызывает выделение необходимого количества тепла. Благодаря этому воздух, поступивший ранее, начинает движение в сторону фанового стояка.
• В результате обеспечивается полноценный отвод всех газов, которые из-за процессов разложения органических веществ образуются и накапливаются в септике.

Конечно же, даже простые системы вентиляции септика нуждаются в регулярном обслуживании. В эту категорию входит и их своевременная вентиляция. Поначалу у большинства хозяев частных домов возникает желание доверить такую деятельность команде специалистов. Причин несколько: подобную работу приятной не назовешь, да и не хочется что-то нарушить, создав, таким образом, еще один ворох проблем, которых не было первоначально.

Но, в конце концов, такие идеи часто упираются в вопрос денежных средств

Даже при том, что профессионалы могут выполнить работу быстро, тщательно и с должным вниманием, не все готовы расстаться с довольно приличной суммой денег

Означает ли это, что владельцы домов готовы самолично вносить изменения в септик? Да. Естественно, недостаток профессиональных знаний сказывается на результате.

Хороший септик на порядок сложнее обычной выгребной ямы, поэтому при его организации следует учитывать несколько простых вещей:

Наличие страхующего. Дело в том, что в одиночку работать с септиком строго запрещено. Хотя бы один, а лучше и больше человек должно стоять на подстраховке. Из-за высоких концентраций углекислого газа и метана работающий может потерять сознание. По этой причине заниматься септиком в одиночку чрезвычайно опасно. Если же хоть кто-то сможет оказать первую помощь, о жизни можно не беспокоиться. Страховочные ремни. Другой распространенной опасностью этого рода деятельности является вероятность падения. Неудачное падение даже с совсем малой, казалось бы, высоты, может быть чревато сильными повреждениями. Поэтому страховочные ремни обязательно должны держать человека, работающего над септиком. Никакого огня! Как уже было сказано выше, в септическом танке скапливается метан. Этот газ не только опасен для организма, но и чрезвычайно легко воспламеняется

Поэтому курить или разжигать открытый огонь неподалеку от септика категорически нельзя – это важное правило противопожарной системы

Правильная вентиляция септического танка

Итак, мы узнали, что есть несколько уровней очистки воздуха в септических танках. Вентиляция септика с разными системами отличается. В танках со всего одним уровнем очистки только одной разновидности бактерий. Если им необходим кислород, то нужно озаботиться его постоянной подаче. Если же дело обстоит наоборот, то нужно не забывать откачивать метан (который, как уже известно, может нанести вред здоровью и собственности).

В танках с несколькими уровнями фильтрации системы всегда сложнее, и требуется поддерживать ее в рабочем состоянии. Кислород подается в каждую часть, и для всего этого требуется расчет мощности. А если речь идет о самой многоэтапной системе, где имеется поле фильтрации (несколько слоев песка и щебня, в эту почву поступает обработанная вода), то все еще сложнее. Поэтому нужно знать устройство своего септического танка и всегда следить за его правильной работой.

Рекомендуем ознакомиться:  Щит управления вентиляцией

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь

Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой. Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров

Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки

Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

• Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
• При кубатуре 12 м3 можно уже использовать 3 конфорки.
• И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
• Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
• На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
• Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

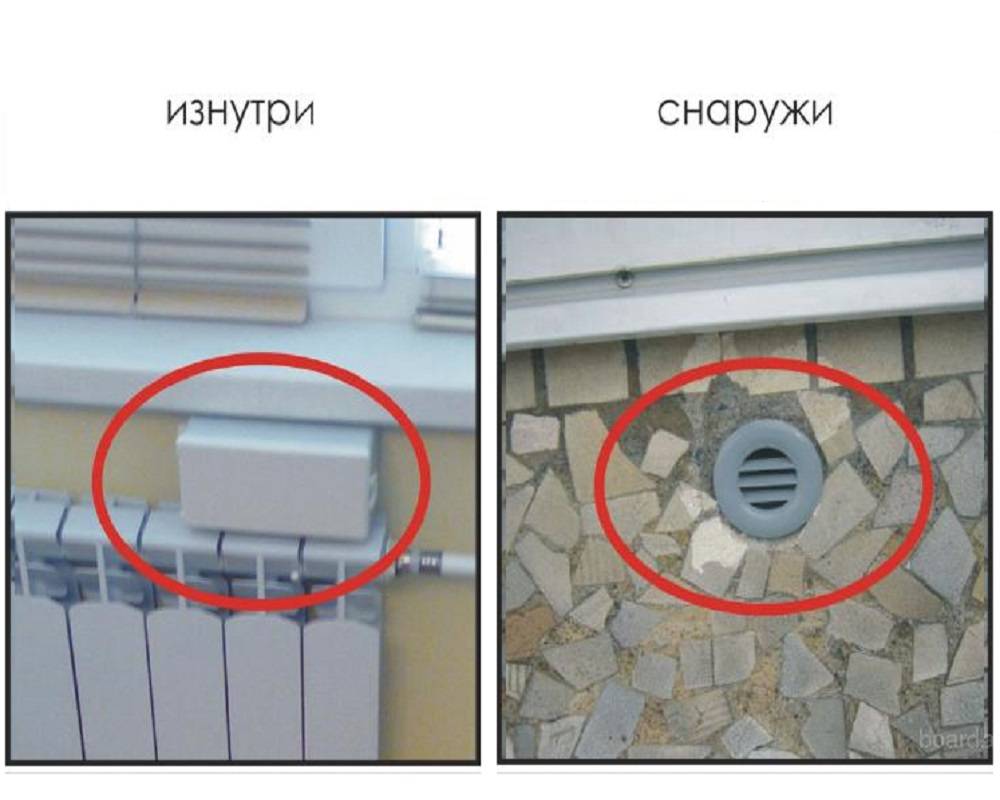

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков. Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Последствия неправильного вывода вентиляции

Если проектом не предусматривалась организация отапливаемой утепленной мансарды, то, как правило, в частных домах чердак — это неотапливаемое помещение. Температура на чердаке ниже, чем в доме. Когда теплый воздух из воздуховода, насыщенный влагой от дыхания, электроприборов, систем отопления, попадает в более холодное помещение, влага конденсируется.

Летом это может привести к образованию грибка и даже гниению перекрытий. Зимой влага замерзает и превращается в иней и наледь. В этих снежных и ледяных наростах тоже нет ничего хорошего. Зимой они способствуют возникновению микротрещин. Летом могут растаять и затопить чердак.

Воздух в пределах чердака должен меняться как минимум дважды в сутки полностью. Такая периодичность воздухообмена исключит образование грибка, безвозвратно разрушающего деревянные составляющие кровельной системы

Выход есть: для вывода вентиляции на чердак в частном доме надо соблюсти ряд важных условий, это:

• наличие вентиляционного выхода с чердака на улицу;
• устройство в чердачном пространстве мансарды с собственной системой вентиляции;
• монтаж механической вентиляционной системы в доме — приточно-вытяжной с рекуператором, установленным на чердаке.

В зависимости от того, является система вентилирования принудительной, естественной или комбинированной, различаются и ее способы вывода на чердак.
