Особенности установки вентиляции в ванной комнате и в туалете

Рекомендации специалистов

Специалисты советуют не откладывать осмотр вентиляционной системы все время на потом, крайне желательно обслуживать вентиляторы немного раньше, чем он начнет выходить из строя.
Как правило, если с осмотром постоянно откладывают, то хлопья пыли, паутины или тополиного пуха попадают в ось вентилятора, долгое время блокируют ротор и статор мотор, после чего вентилятор просто выходит из строя.
Конечно, покупка нового мотора или вентилятора целиком — простое решение такого вопроса, однако чистить вентиляционный канал все равно придется. Куда проще производить эти работы вовремя.
Самостоятельные действия касательно вентиляторов предусматривают чистку лепестков вентиляторных пропеллеров, тщательную очистку вентиляционных решеток и замену всех фильтров (если таковые имеются).
После этого необходимо проверить воздушную тягу, применяя лист бумаги или пламя зажигалки (выше мы описывали, как производится данная процедура).  Если огонь от зажигалки (или спички) отклоняется под углом 40-50 градусов, то работа вентилятора считается нормальной, если пламя не отклоняется, то вентиляционный канал считается забитым и дальнейшая работа вентилятора является нагрузочной.
В таких случаях лучше всего вызывать специалиста, однако самому справиться тоже можно

Если в вентиляционную систему включены различные навесные устройства — внешние интерфейсы, датчики, термометры, дистанционные пульты, то следует в обязательном порядке обращаться в специальную организацию.
Также специалисты обращают особое внимание на мощность бытовой проводки и электросети. У вентиляторов есть два параметра, по которым их различают — создаваемое давление и мощность

Эти характеристики связаны, поскольку, чем больше мощность мотора, тем сильнее давление. Необходимо хорошо знать состояние своей проводки, стараться избегать вентиляторов повышенной мощности.

Что представляет собой принудительная вентиляция

В вентсистеме присутствует вентилятор. В частных домах такие системы устанавливаются повсеместно и на кухнях, и в санузлах. Но и в многоэтажках далеко не все квартиры вентилируются должным образом. Поэтому их владельцы, намереваясь улучшить циркуляцию воздушных потоков, устанавливают вентиляторы.

Особенности вытяжной вентиляции

Воздушные потоки, поднимаясь к потолку, затягиваются вентилятором и выводятся на улицу. Для их вывода предусмотрены специальные каналы. Чаще всего такие агрегаты становятся дополнением к естественной вентсистеме. При проектировании частных построек подобные системы используются практически повсеместно.

Особенности приточной вентиляции

Вентилятор в такой системе подаёт в комнату воздух, а не выводит. Выход воздуха происходит естественным путем, в полном цикле проветривания задействованы и вентилятор (на входе), и вентиляционные каналы (на выходе).

Подобная схема больше подходит для некоторых типов территорий промышленного предназначения, а не для жилых помещений. Ведь должен отметиться выход воздуха наружу с требуемой эффективностью, а такие вентиляционные системы обеспечить вытяжку воздушных масс не смогут, если для этого изначально не создано условий (недостаточная пропускная способность вентканала или неправильное его расположение, препятствующее нормальной циркуляции).

Особенности приточно-вытяжной системы

Используется минимум два вентилятора. Воздух принудительно нагнетается в помещение с одной стороны, а с другой – так же искусственно отводится. Такую вентиляцию целесообразно устанавливать:

• в домах со значительной квадратурой;
• в объёмных сооружениях;
• в постройках, где застой воздуха недопустим;
• в помещениях, где естественный приток/отток слаб, его требуется усилить.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома. Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

• Максимальная скорость потока не должна превышать 0,3 м/сек.
• Относительная влажность допустима до 65%.
• Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
• Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
• Проверка работоспособности вентиляции и устранение неполадок.
• Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

1. Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
2. Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.

Проверка вентиляции

Если все установлено правильно, то проверка осуществляется самым простым путем – нужна лишь свечка или горящая бумага. Для того чтобы оценить мощность потока воздуха, достаточно просто поднести пламя к вентиляционному каналу. Если оно отклонилось – все работает, если нет – есть проблемы.

Есть еще один неочевидный способ проверки. Он нужен на случай, если нет свечи или предыдущий метод не подходит. Нужно взять бумажный лист и приложить его к вентиляционной решетке. Если он удерживается на ней за счет воздушных потоков – все нормально. Если нет – нужна корректировка. Переделывать все может быть накладно, поэтому лучше перепроверять качество своей работы на каждом этапе ремонта.

Особенности работы искусственной вентиляции

Вентиляционная шахта в многоквартирных домах имеет свои особенности, на которые следует обращать внимание каждому жильцу, решившему сделать естественную вентиляцию искусственной. Любая ошибка может привести к неработоспособности целой системы или ее отдельных частей

При строительстве частного дома, задача еще больше становится сложной. Поэтому, перед тем, как сделать вентиляцию в ванной и туалете, знать об ее особенностях функционирования:

• в одно или двух этажных зданиях, принудительный воздухообмен проводится отдельными каналами;
• в зданиях, имеющих 5 этажей и более, вытяжки из каждого помещения объединяются в одну общую шахту;
• функционирование вентиляции происходит за счет разных температурных показателей внутри и снаружи помещения.

Специалисты рекомендуют не заниматься строительством новой вентиляции в многоэтажных домах до того момента, пока не будет доказана полная неэффективность старой. Лучше всего заняться восстановлением уже существующей шахты, чем возводить новую.

По мнениям специалистов, не стоит заниматься обустройством новой вентиляции, когда не доказана полная неэффективность старой

К тому же, специалисты рекомендуют уделить должное внимание не только вытяжному отверстию. Полноценная работа вентиляции наблюдается и при качественно обустроенном притяжном воздуховоде

В комнатах с повышенной влажностью использование обычного зазора между полом и входной дверью может быть недостаточным. Поэтому, следует подумать о том, можно ли установить в дверное полотно специальную решетку.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

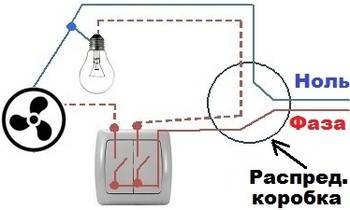

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Естественная вентиляция санузлов в частном доме

Теперь перейдем уже к вентиляции, задача которой устранить неприятные запахи с помощью многократного воздухообмена — к вытяжной системе вентиляции ванной комнаты, либо туалета. Говоря о частном доме, в первую очередь, необходимо сделать выбор — какую вентиляцию сделать: естественную или принудительную?

Если речь идет об одноэтажном доме, ответ очевиден — только принудительного типа система сможет гарантировано обеспечить наличия чистого воздуха в помещении туалета. В частных домиках с большей этажностью представляется возможность соорудить естественную систему, которая будет работать с помощью тяги от перепада высот (давлений). Но стоит помнить о том, что при этажности в два этажа, такого рода вентиляция не даст слишком быстрого ухода «ароматов» из санузла, но, иногда, и этого достаточно для создания комфортных условий. Помимо этого отпадает вопрос об трате электроэнергии на работу вентилятора, денег на его покупку и другие принадлежности, исключается наличие шума и вибрации, упрощается установки и так далее.

Но, как показывает практика в данный момент у многих владельцев частных жилых домов возникает проблема с наличием повышенного уровня влажности в ванной комнате или туалете из-за несвоевременного ее удаления наружу.

Все же, если вы все-таки приняли решение монтировать именно естественную вытяжную систему, тогда не забывайте ключевые моменты, касающиеся ее установки:

для обеспечения достаточной тяги, нужно соблюдать необходимую разницу высот входа и выхода канала, которую можно определить по таблице:

высота канала, м	температура воздуха в помещении, °С
расход при 32°С	расход при 25°С	расход при 20°С	расход при 16°С
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,5
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31
* расход указан в м3/час

• после вентиляционной решетки желательно устанавливать легкий обратный клапан (о котором уже ), чтобы предотвратить попадание холодного воздуха и насекомых в помещение;
• вентилируемое помещение должно иметь небольшие зазоры или щели для притока воздушных масс.

О других моментах, связанных с деревянными домами, мы поговорим далее.

Особенности вентиляции санузла в частном доме

В воздух поступает в ванную и туалет из других комнат. Для вентиляции между и полом и дверным полотном оставляют небольшую щель (2-2,5 см) или приобретают специальные двери, полотно которых имеет круглые вентиляционные отверстия. Уходит воздух через открытый вентиляционный канал. Если двери сплошные, а очень ответственный установщик к тому же не оставил не единой щели, ванную для проветривания придется оставлять открытой. Это же касается туалета. С приоткрытыми дверями и притоком воздуха нежелательные ароматы покинут комнату быстрее, чем если бы она была закупоренной. Так работает естественная вентиляция.

Хорошо продуманная система вентиляции является неотъемлемой частью ванной комнаты или санузла

Система эта максимально простая, но ненадежная. В современных в домах и коттеджах вентиляция все чаще дает сбой. Осложняют работу:

• Герметичные двери и пластиковые окна;
• Уменьшения просвета канала в результате загрязнения пылью, грязью, паутиной;
• Неправильно спроектированная вытяжка;
• Ветреная погода;
• Неутепленный канал, внутри которого воздух быстро остывает и медленно поднимается.

Если прибор удаляет 100 м3 воздуха в час, как минимум столько же должно поступать, что невозможно при герметично закрытых дверях.

Как проверить и улучшить естественную вентиляцию?

Прежде чем приступать к коренным переменам, нужно сначала проверить работу вентиляции в ванной и туалете. Вполне возможно, что их работу можно улучшить, не прибегая к серьезным переделкам. Как это сделать?

К вентиляционной решетке необходимо поднести листок обычной бумаги. При исправной вентиляции он должен прилипнуть к решетке, особенно если приоткрыть дверь в санузел. Если же он упал – то система воздухообмена явно не справляется.

Как попробовать улучшить работу штатной вентиляции?

• Проблема может быть в засорившемся воздухопроводе. Жителям многоквартирных домов самостоятельно прочищать канал вентиляции не рекомендуется, лучше вызвать специалиста из обслуживающей компании. Но бывает, что помогает и простая очистка вентиляционной решетки.
• Надо обеспечить приток воздуха в квартиру. На пластиковые окна устанавливаются специальные воздухозаборники, в некоторых моделях они присутствуют «по умолчанию». Есть устройства вентиляции, которые монтируются в стены. Их рекомендуется ставить под окнами, недалеко от радиаторов отопления. Так они будут менее заметны, к тому же поступающий в квартиру воздух сразу будет нагреваться.
• В самой квартире тоже не должно быть препятствий для циркуляции воздуха. Именно для этой между дверью и поверхностью пола оставляют промежуток в 1–2 см. Если в ванной или туалете сделать его невозможно по каким-нибудь причинам, то на помощь придут вентиляционные решетки, устанавливаемые в нижней части двери. В некоторых моделях решеток есть даже звукопоглощающие клапаны, а распространению запаха из туалета воспрепятствует правильная вентиляция.

Если же все эти мероприятия не привели к ожидаемому результату, то придется устанавливать вентилятор и осуществлять циркуляцию принудительно.

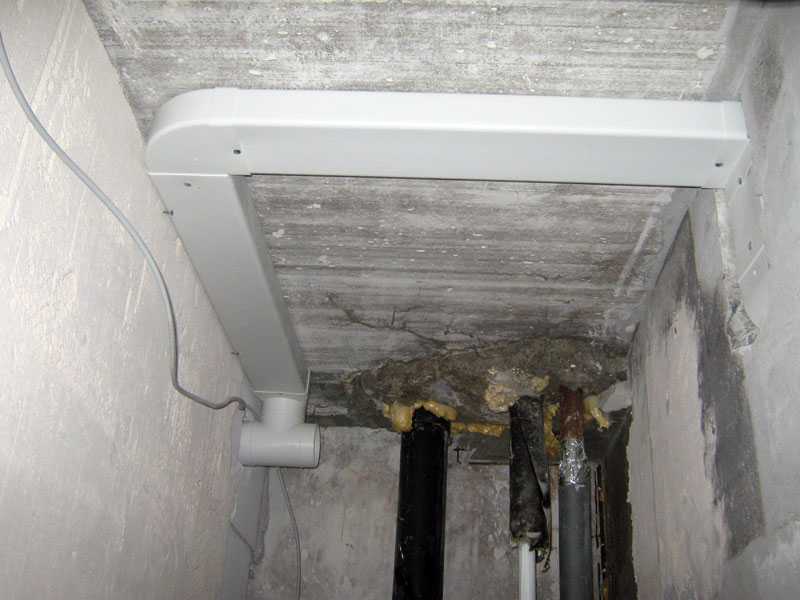

Принудительная вентиляция

Иногда организовать естественную тягу вентиляции в частном доме довольно сложно из-за небольшой разницы температур. В этом случае на помощь придет электрический вентилятор. Вентилятор для вытяжки в ванной нужно выбирать с оптимальной мощностью. Только в этом случае можно создать комфортную атмосферу в ванной комнате частного дома.

Вентилятор выбирают согласно диаметру выходного отверстия канала вентиляционной шахты. Подключают принудительную вентиляцию к электросети несколькими способами:

• вентиляция будет включаться вместе со светом;
• через датчики влажности или движения;
• через таймер.

Для создания комфорта следует выбирать вытяжку с обратным клапаном в ванную. Такой клапан открывается при включении вентилятора и закрывается при возникновении обратной тяги.

Таким образом, устраняется возникновение сквозняков, конвекция воздуха в помещении происходит ровно, без рывков. В большинстве моделей вентиляторов для вытяжных систем обратный клапан уже предусмотрен.

Однако нарушение конструкции вентилятора со временем может приводить к дополнительному шуму

Поэтому при выборе вентилятора обратите внимание на качество сборки и производителя

Ещё одним важным моментом в установке вентилятора является электробезопасность. Электрические провода, подведенные к вытяжной системе должны быть изолированы от конденсата.

Где допускается ставить вытяжной вентилятор в ванной или туалете

Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

Монтаж вентилятора

Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см

Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи

Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:

• В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
• Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).

Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.

Проверка вентиляции

Если все установлено правильно, то проверка осуществляется самым простым путем – нужна лишь свечка или горящая бумага. Для того чтобы оценить мощность потока воздуха, достаточно просто поднести пламя к вентиляционному каналу. Если оно отклонилось – все работает, если нет – есть проблемы.

Есть еще один неочевидный способ проверки. Он нужен на случай, если нет свечи или предыдущий метод не подходит. Нужно взять бумажный лист и приложить его к вентиляционной решетке. Если он удерживается на ней за счет воздушных потоков – все нормально. Если нет – нужна корректировка. Переделывать все может быть накладно, поэтому лучше перепроверять качество своей работы на каждом этапе ремонта.

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

https://youtube.com/watch?v=mz3NcHFO3to

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Про выбор вентилятора и расчет его производительности читаем тут.

Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.
